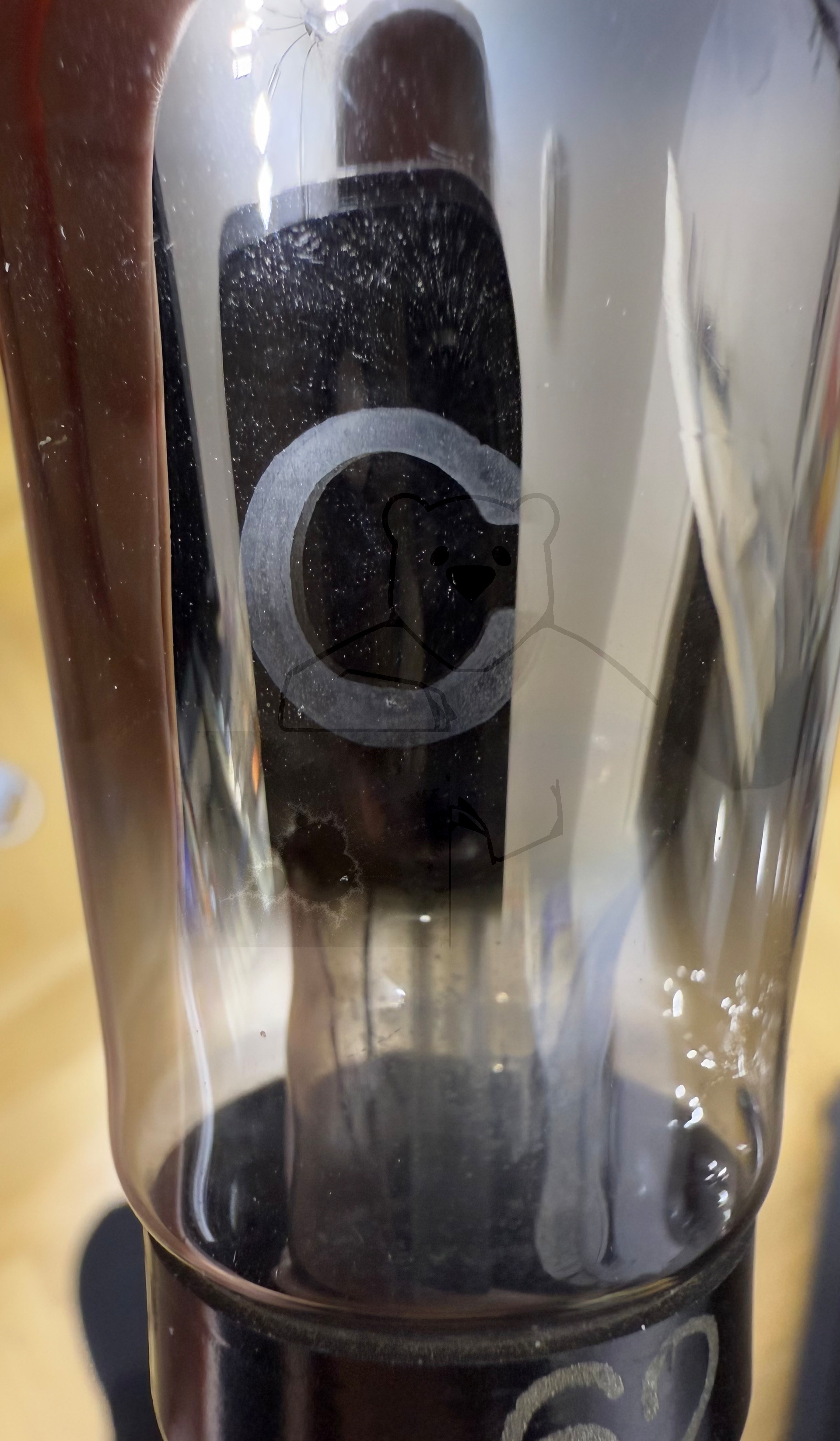

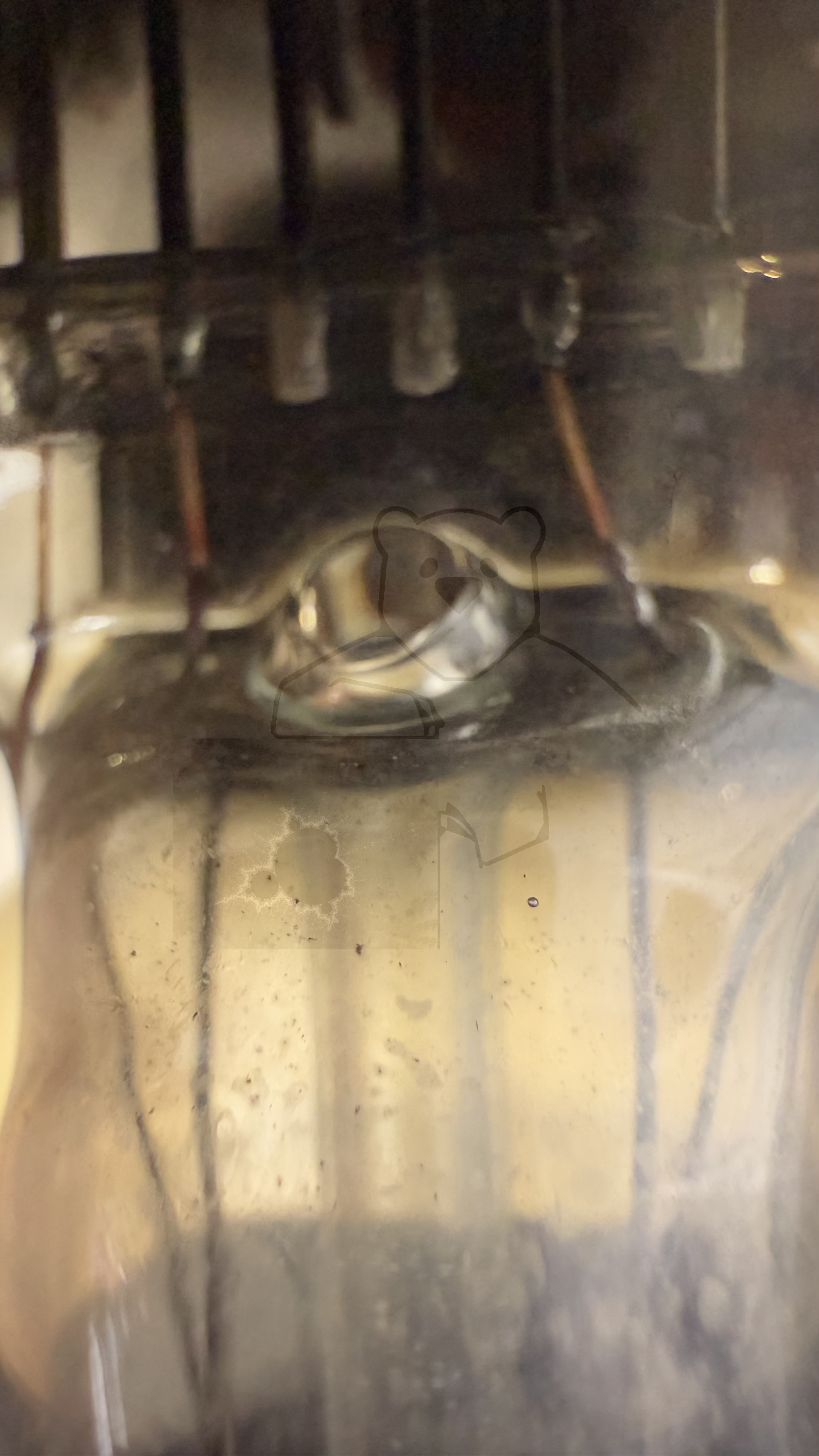

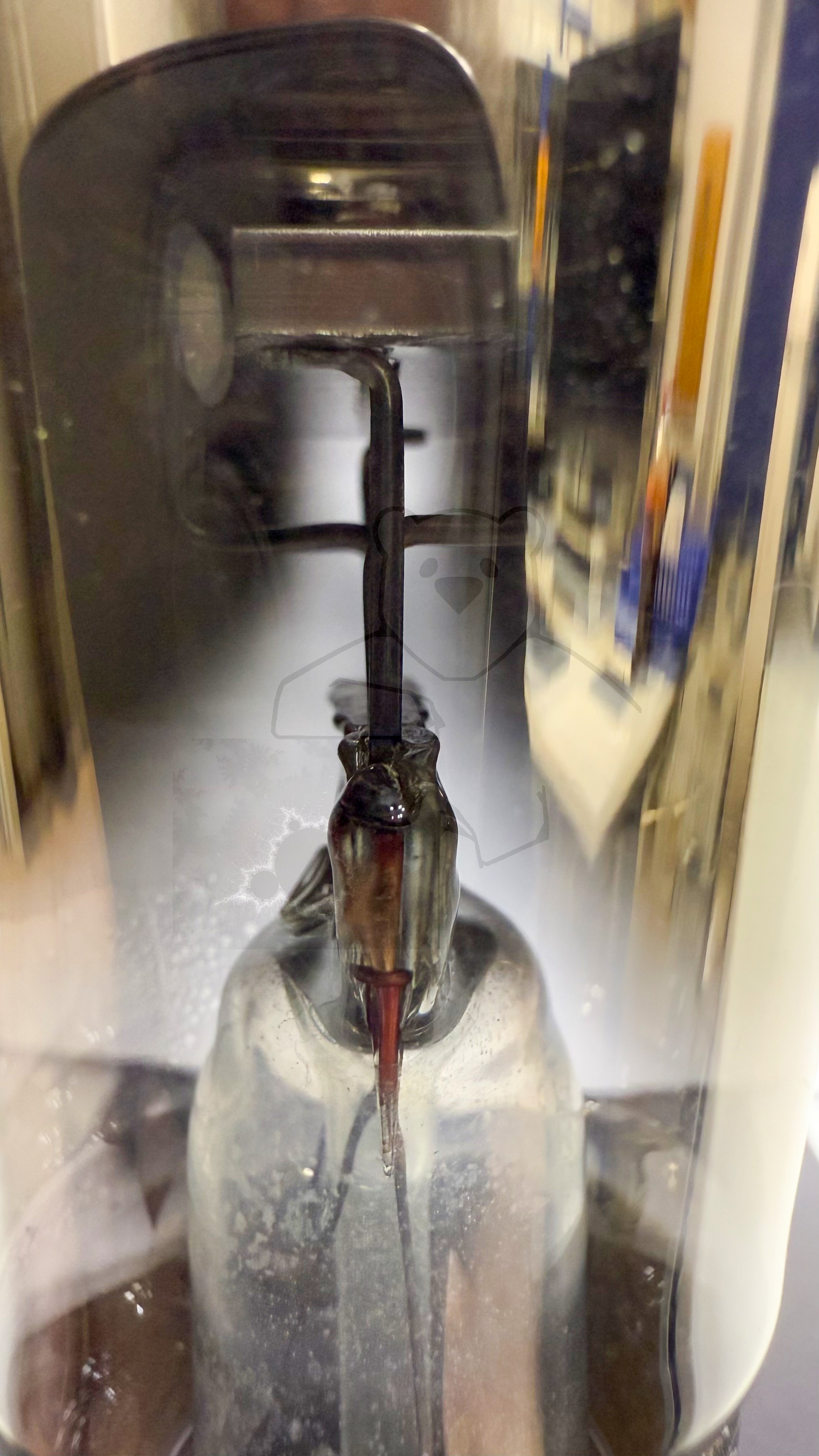

Daten und Bilder der Röhre: KC1

🔎 Beschreibung der Röhre: KC1

Name	KC1
Vergleichsname	KC1/P TKC1
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt

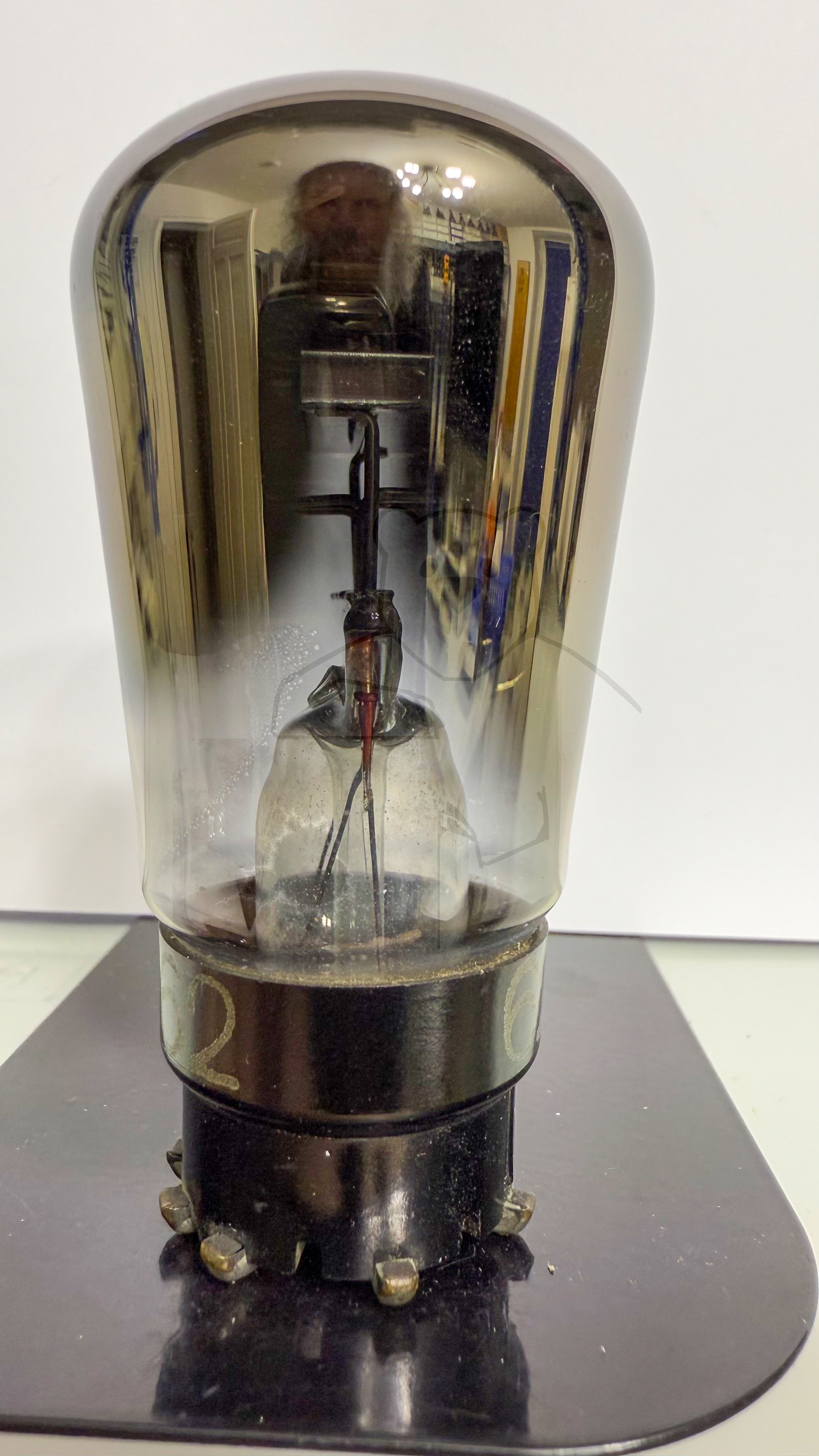

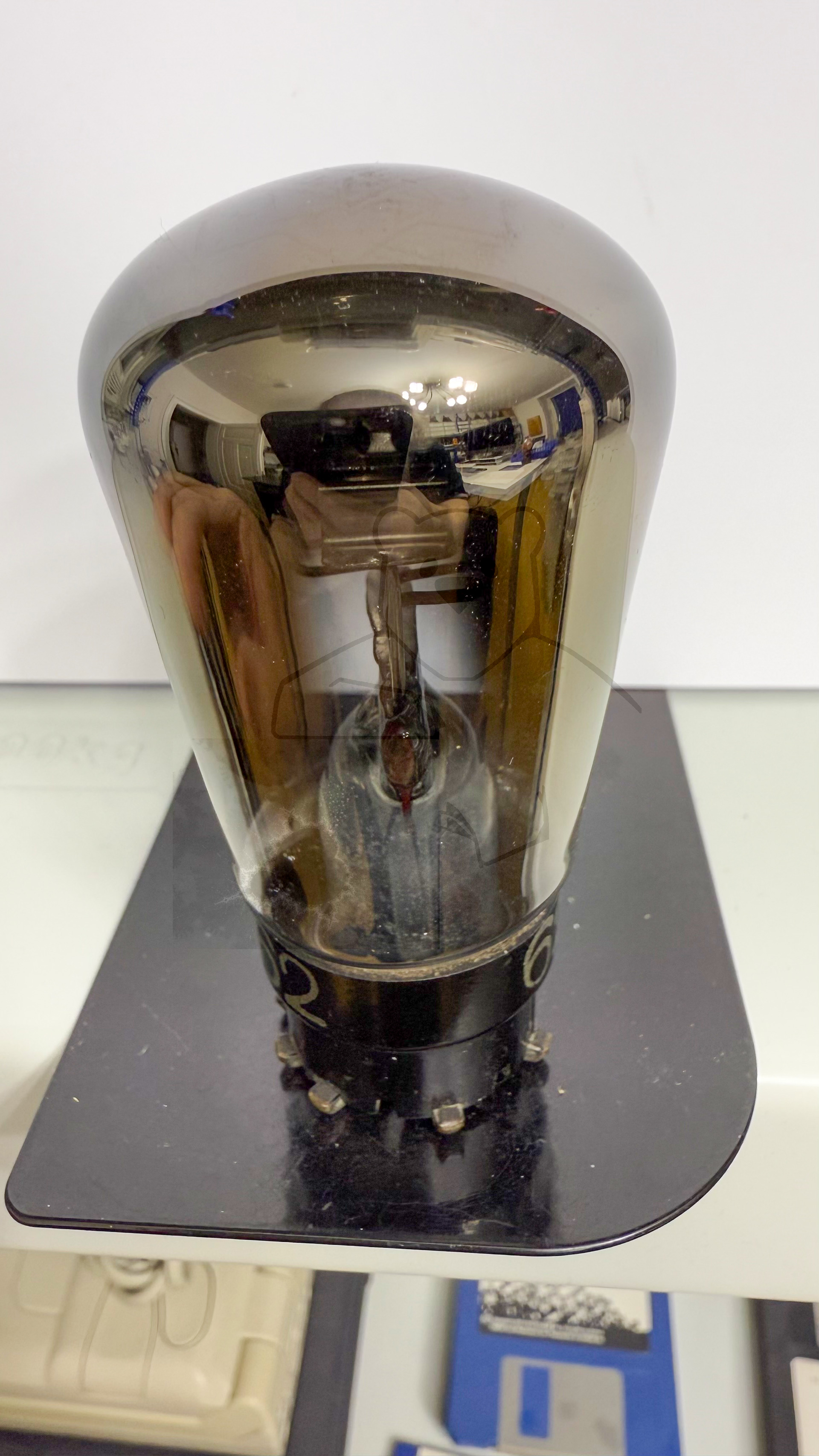

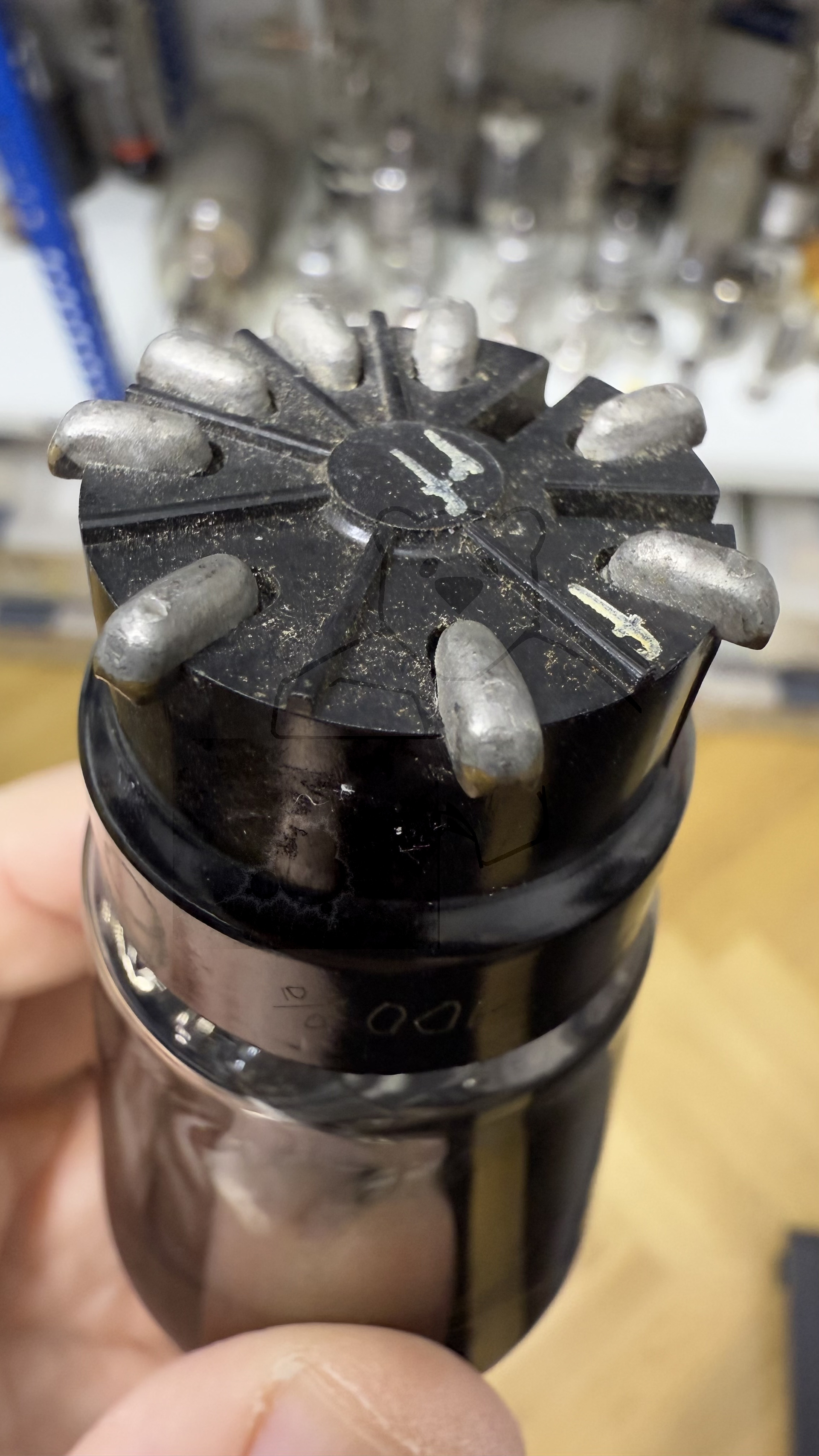

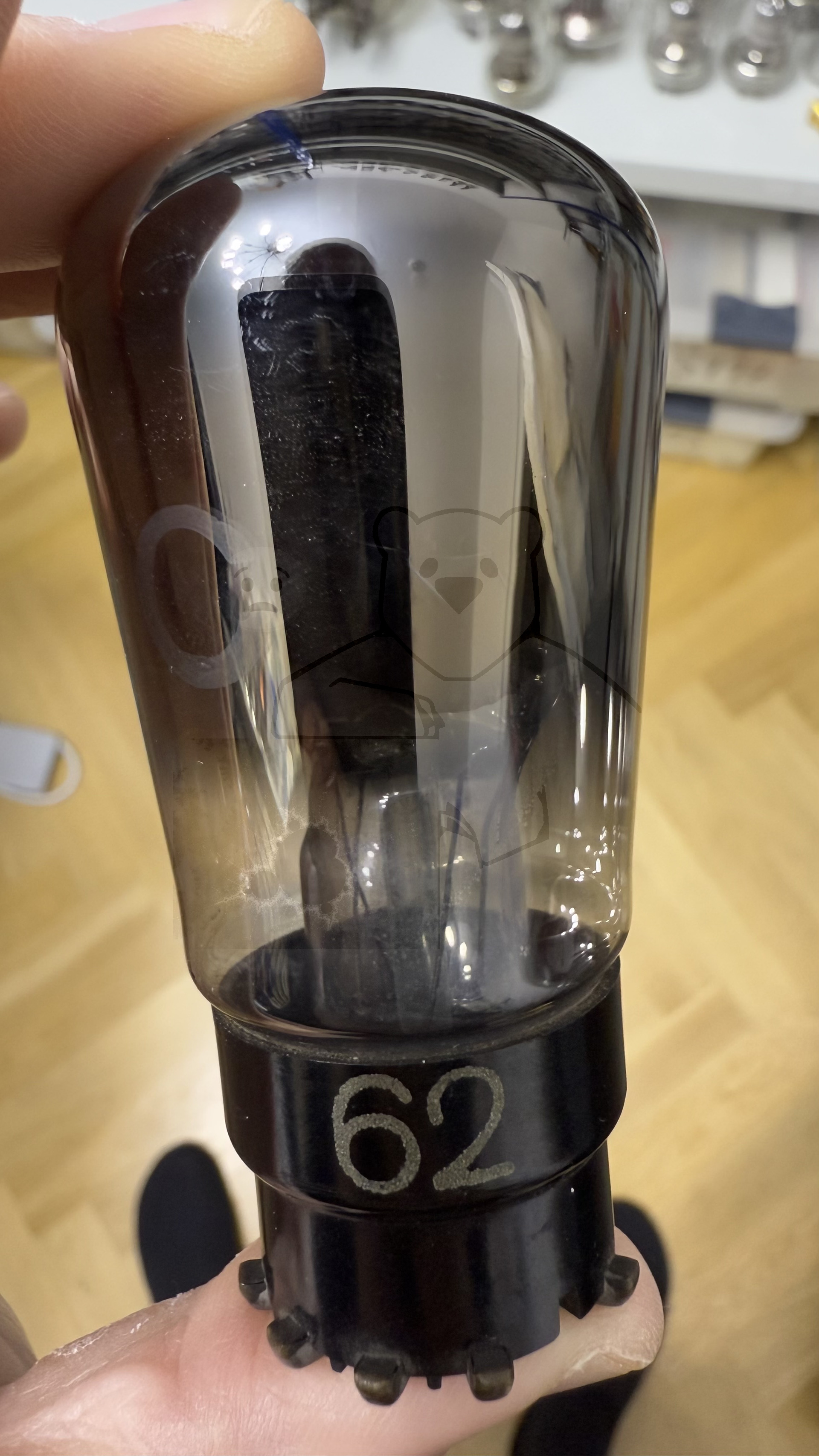

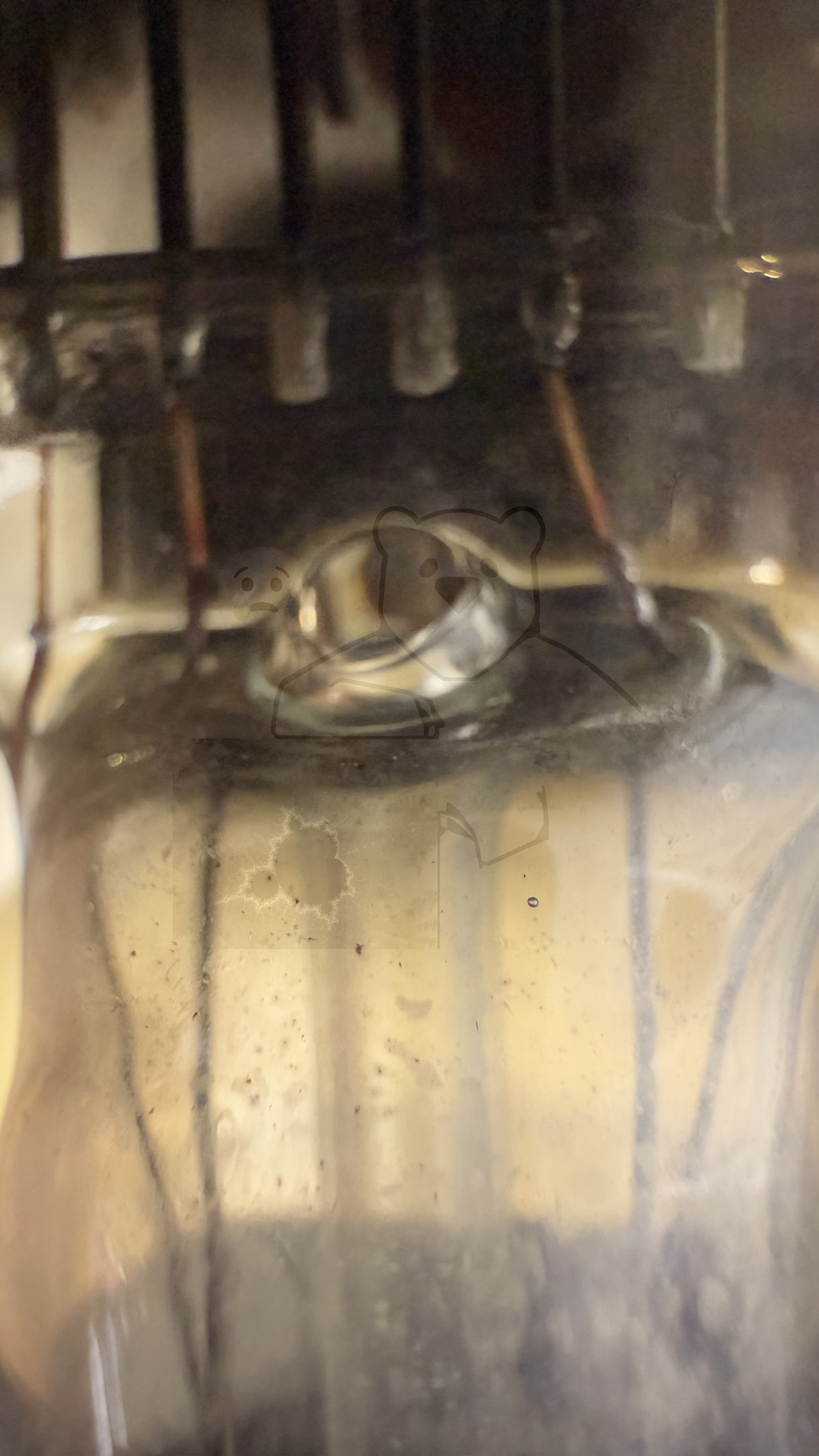

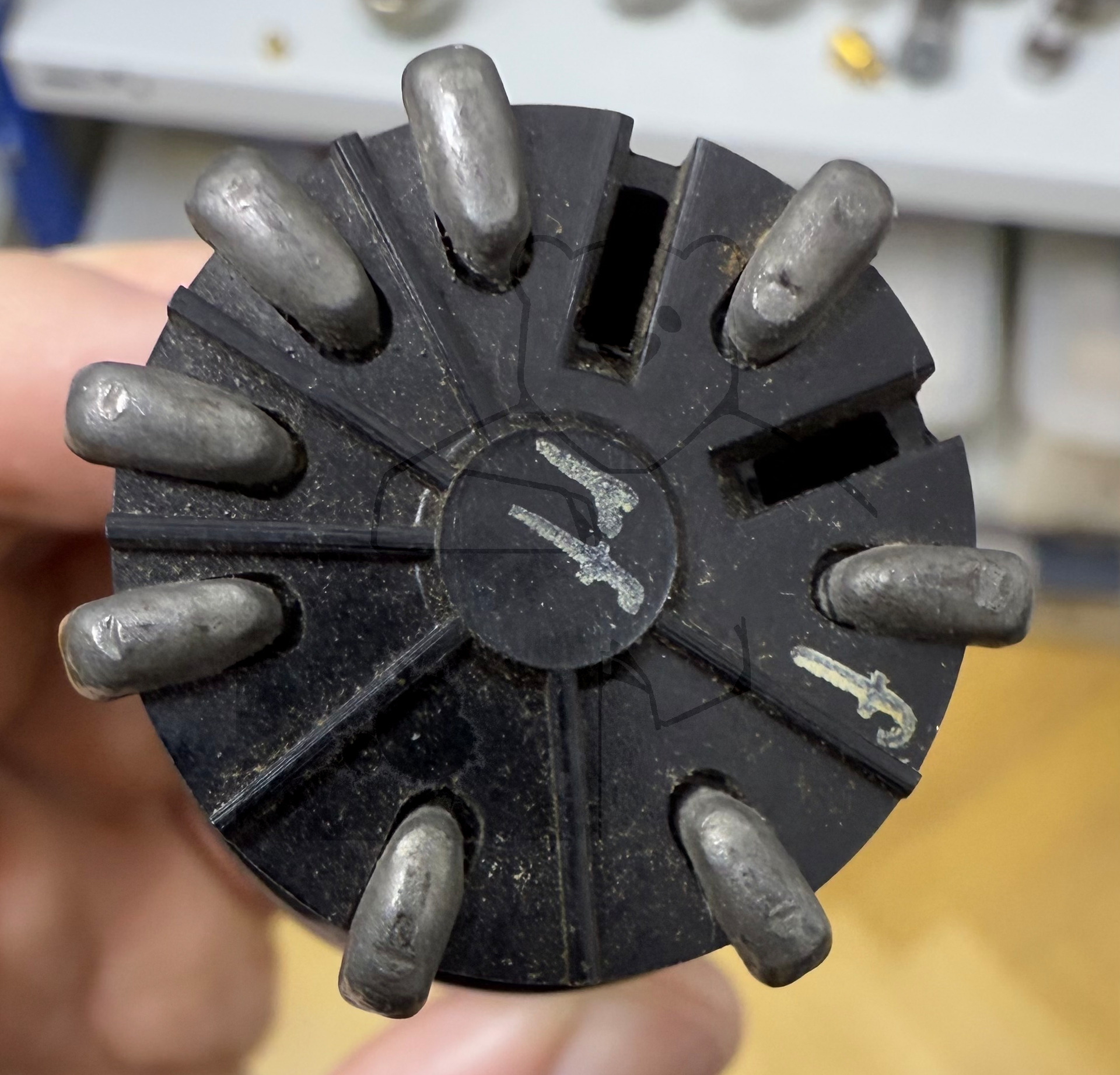

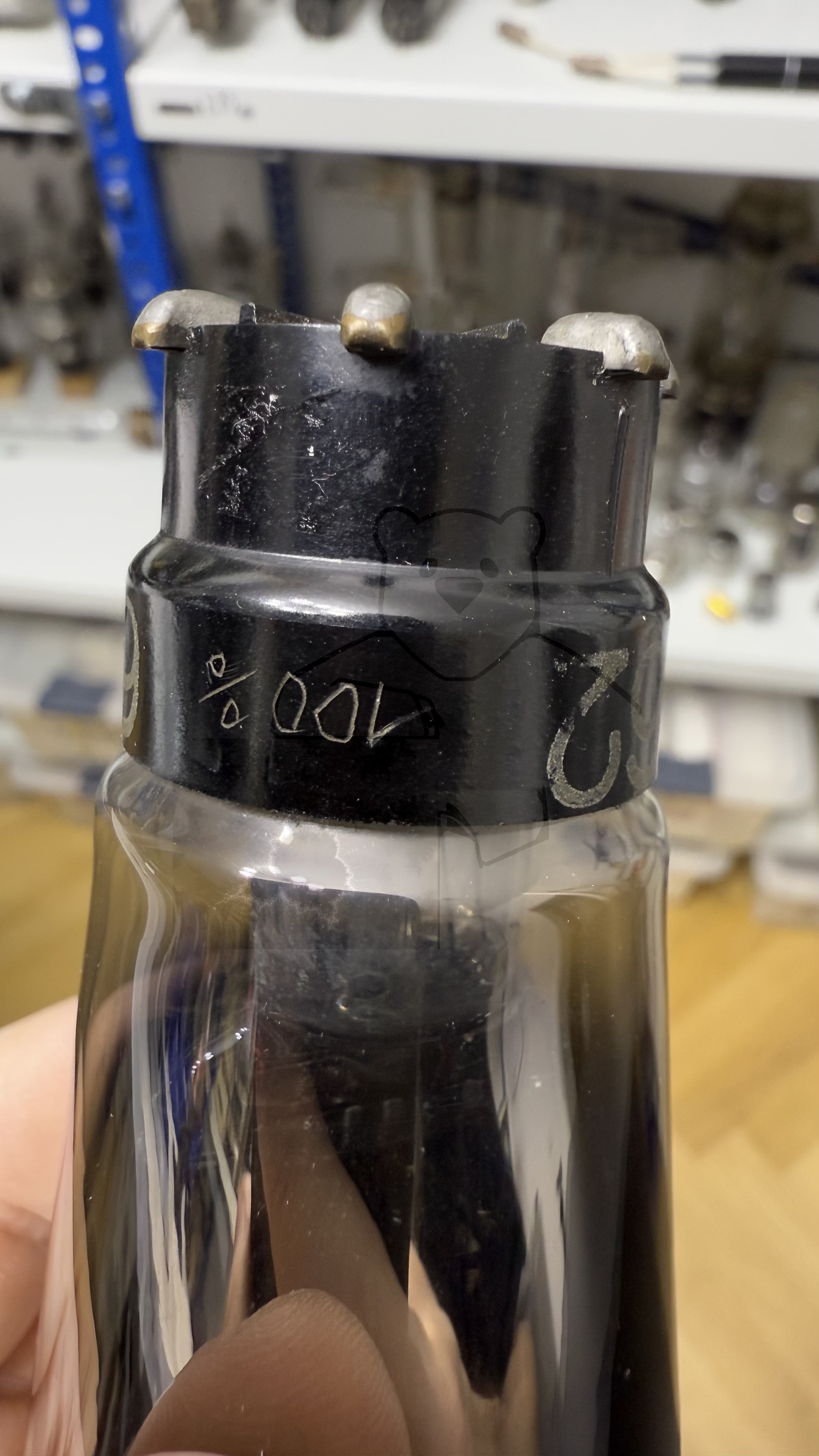

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Dies ist die Variante mit 8 pol. Aussenkontakt Sockel - Die Variante mit 4 pol. Europa Sockel ist hier: → KC1 (Europa 4 pol.)
Letzte Änderung	14.07.2023 04:57:51

🔎 Beschreibung der Systeme für die Röhre: KC1

	System 1
Kathode	2
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

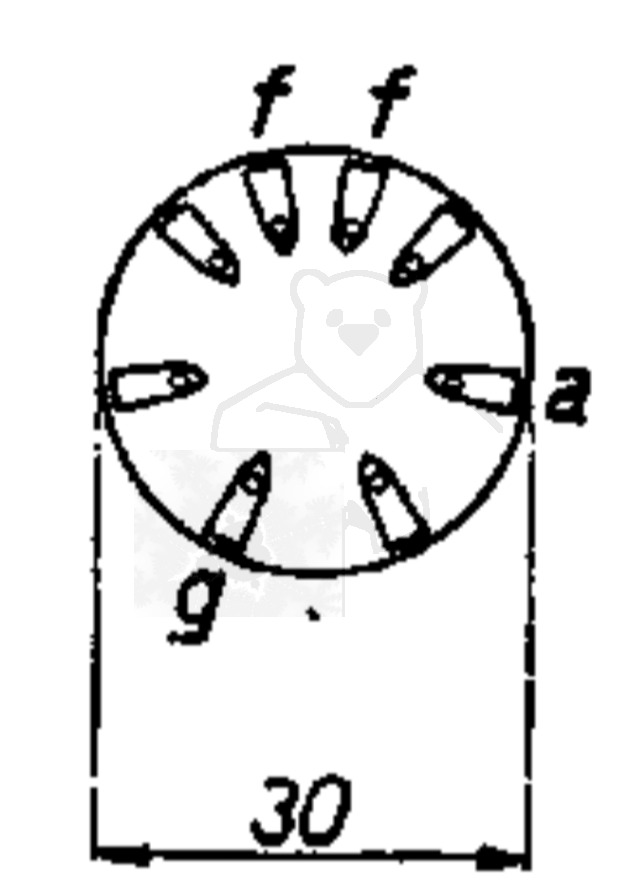

🔎 Sockelschaltung der KC1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: KC1
Anwendung KC1 Version 1.pdf (71 kB)
Anwendung KC1 Version 2 [www.tubedata.info].pdf (108 kB)
Datenblatt KC1 [www.tubedata.info].pdf (102 kB)
Pruefkarte KC1 (Nur Stiftsockel) - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte KC1 (Nur Topfsockel) - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte KC1 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
