Daten und Bilder der Röhre: HK90

🔎 Beschreibung der Röhre: HK90

Name	HK90
Vergleichsname	→ 12BE6
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:40:13

🔎 Beschreibung der Systeme für die Röhre: HK90

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	3
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

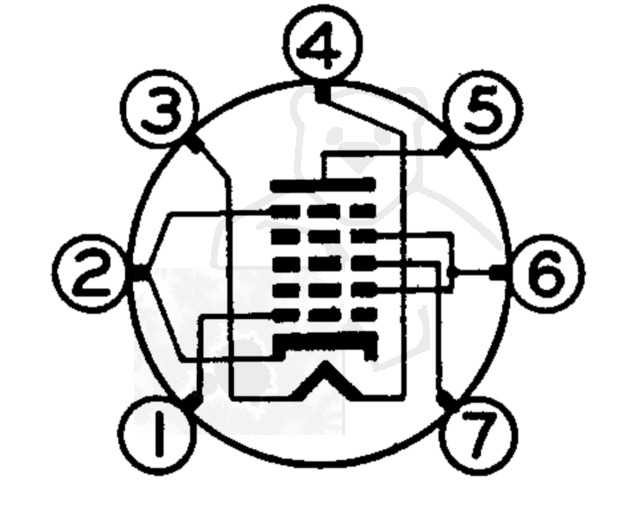

🔎 Sockelschaltung der HK90

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: HK90
Datenblatt HK90 Lorenz [www.tubedata.info].pdf (127 kB)
Pruefkarte HK90 12BE6 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte HK90 12BE6 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
