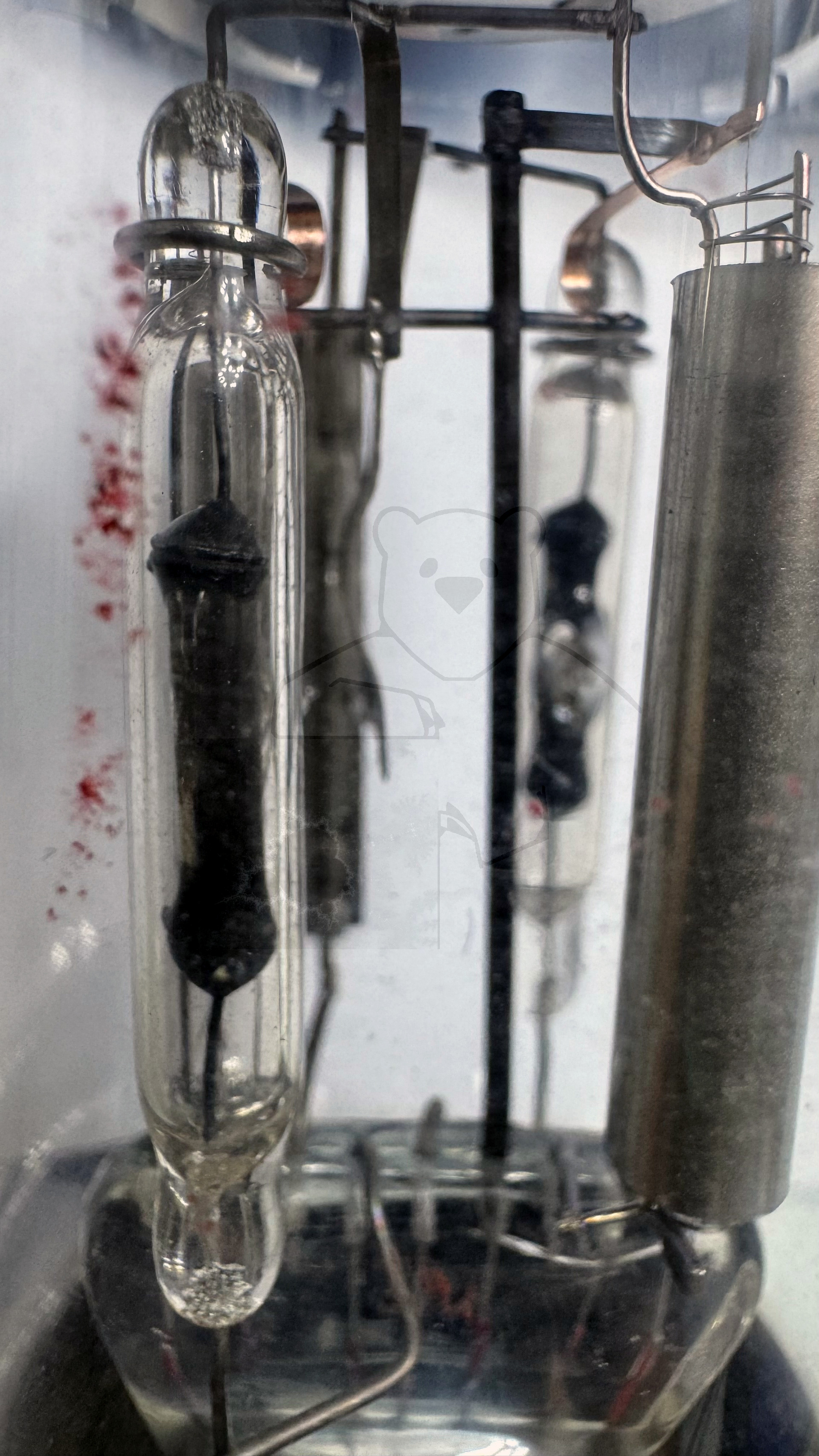

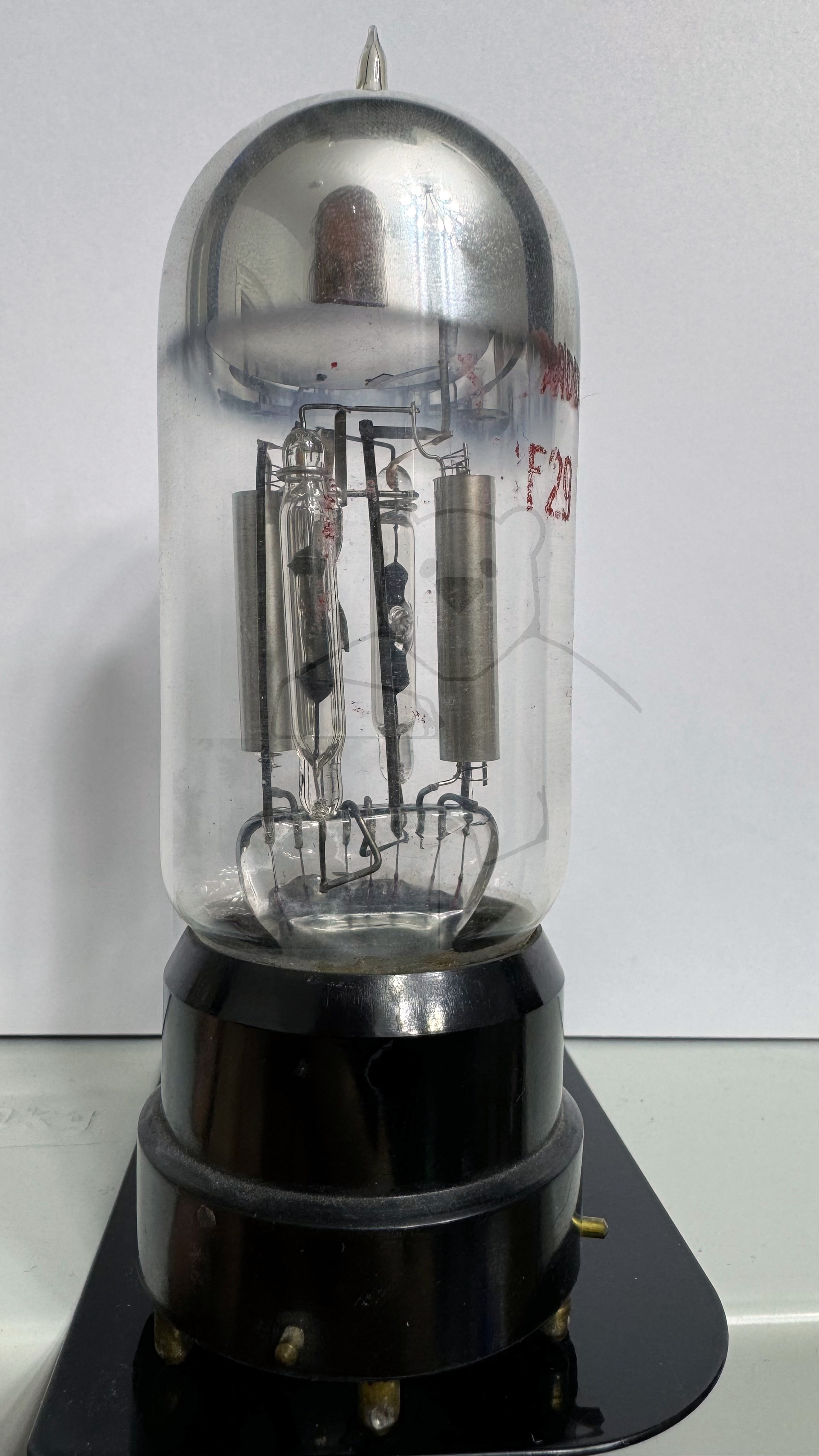

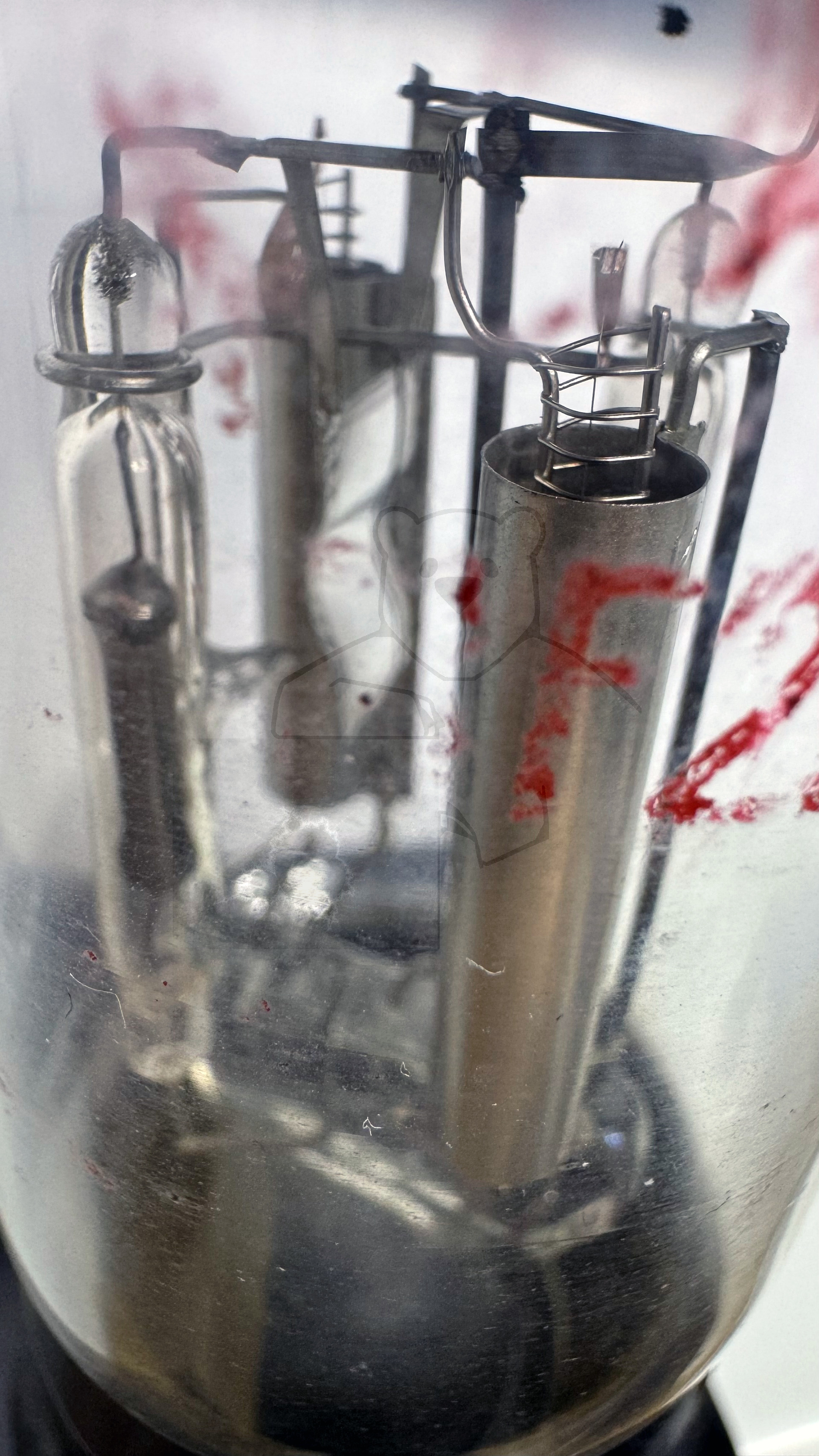

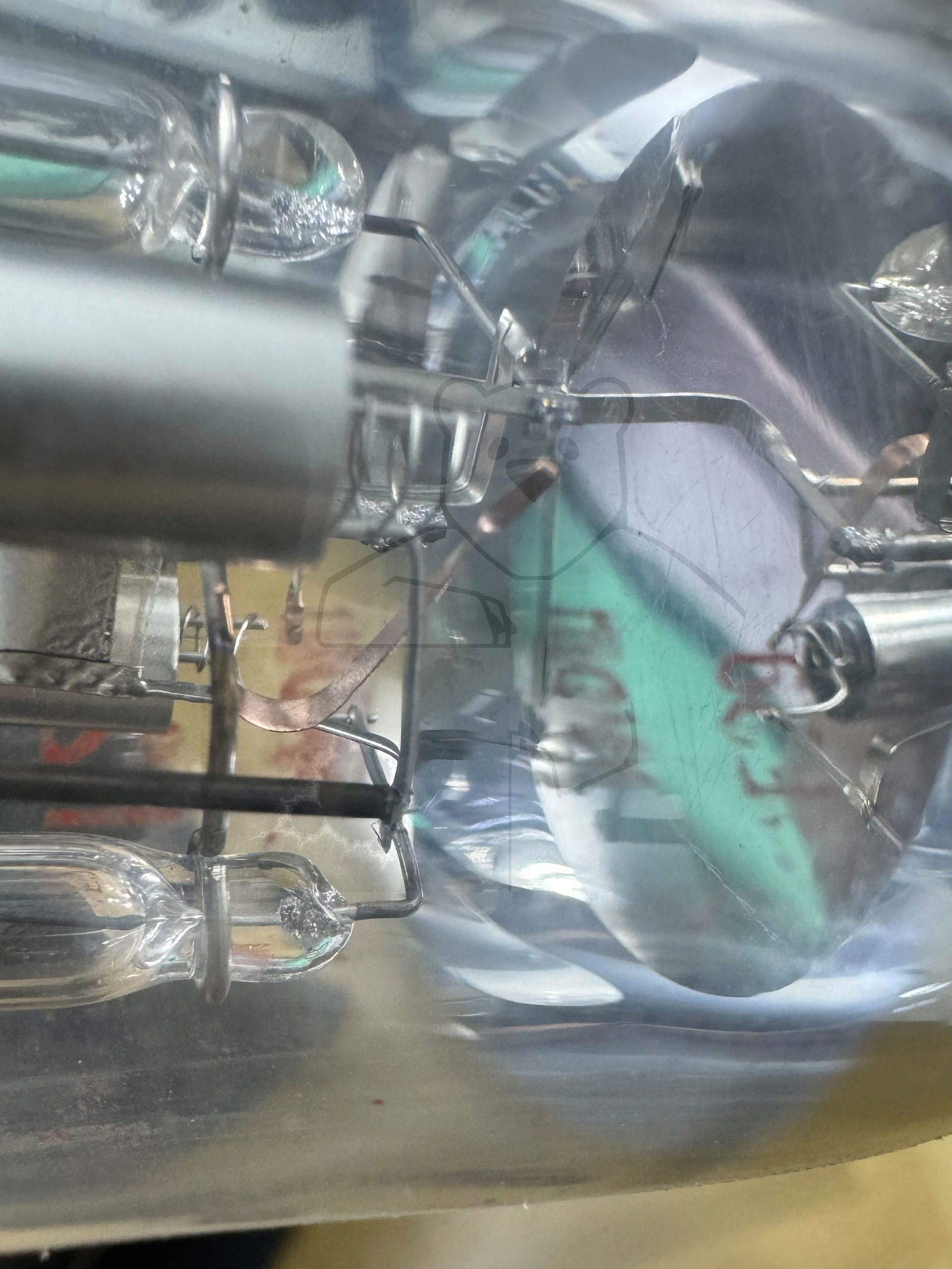

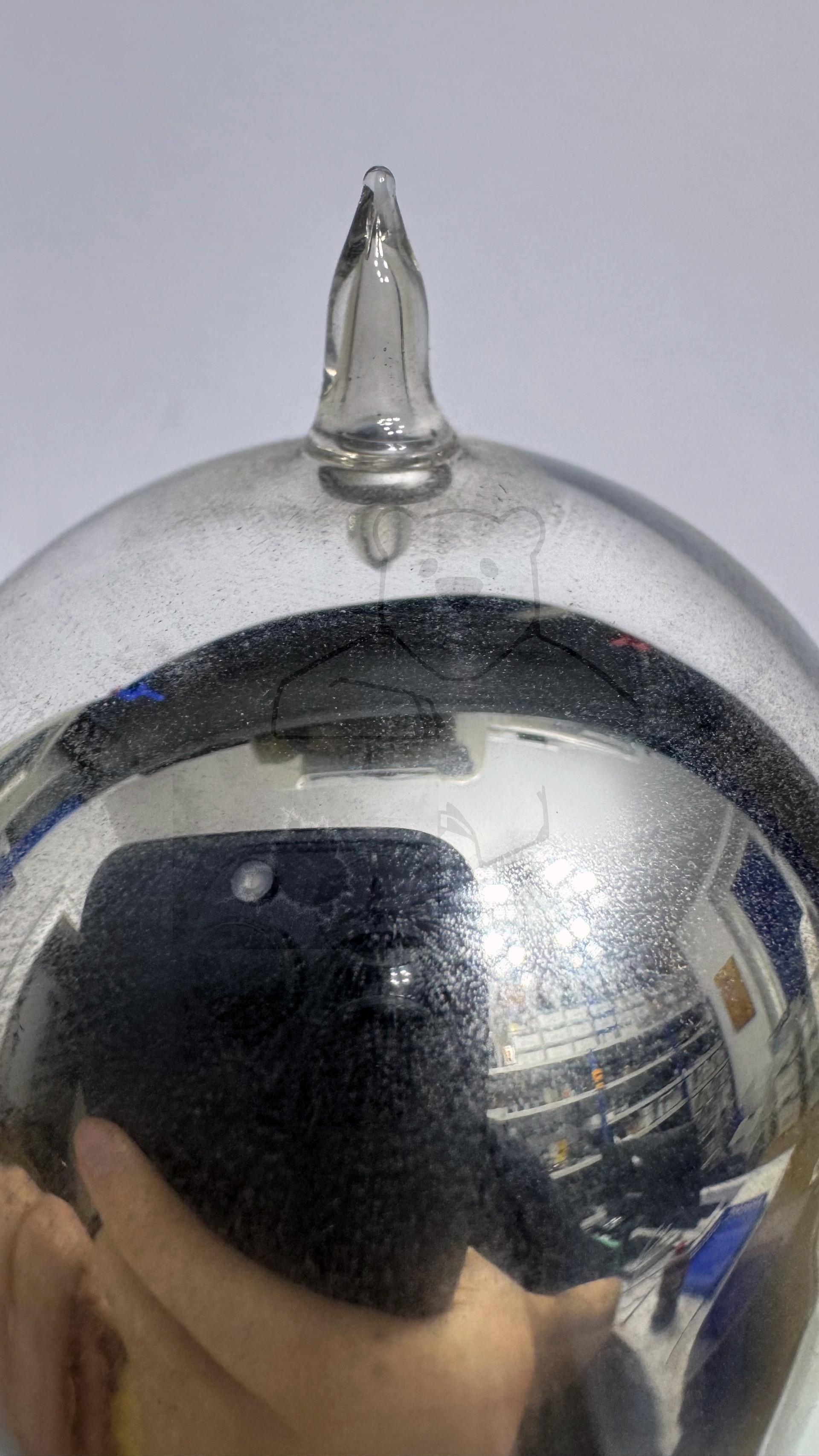

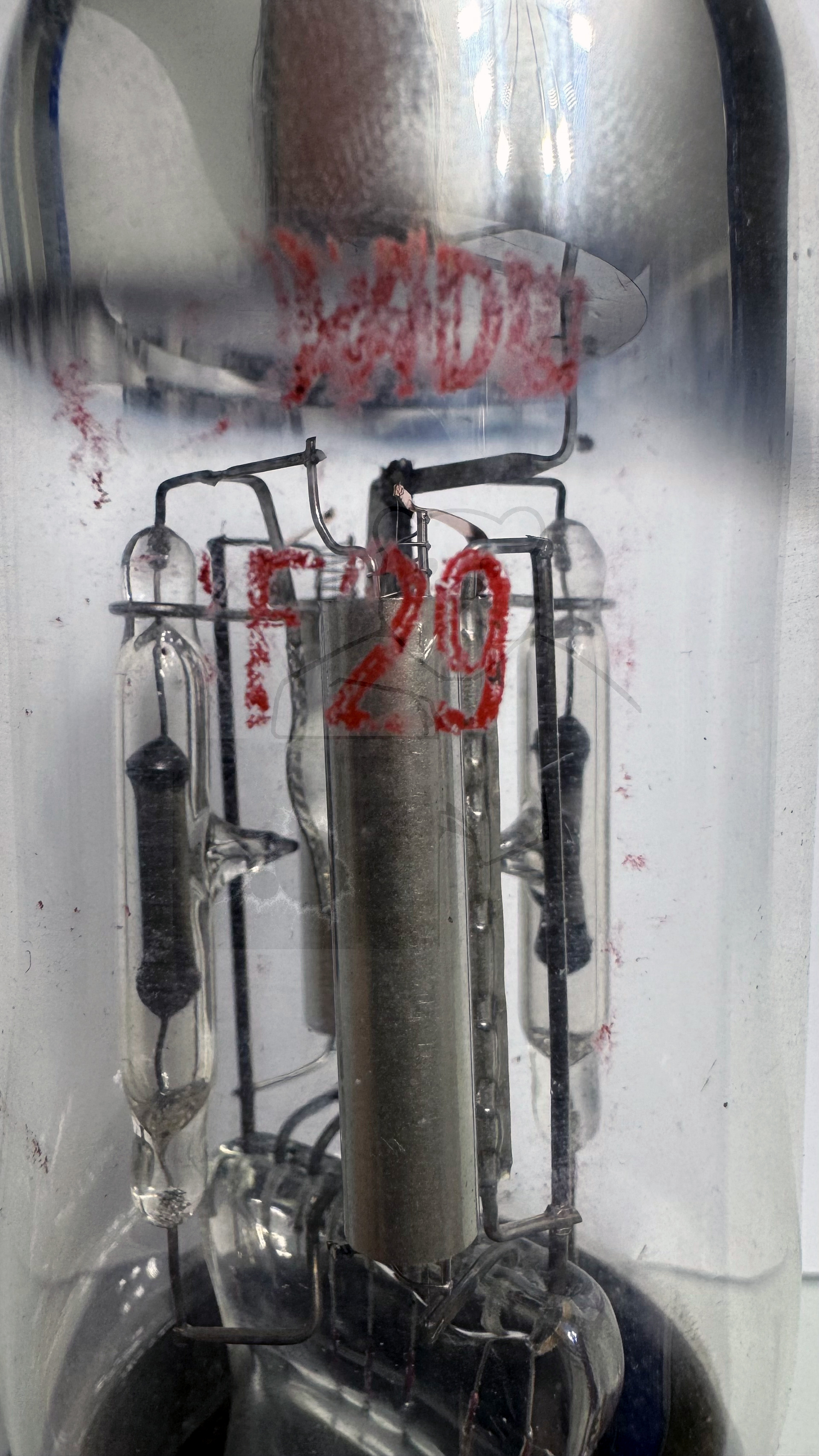

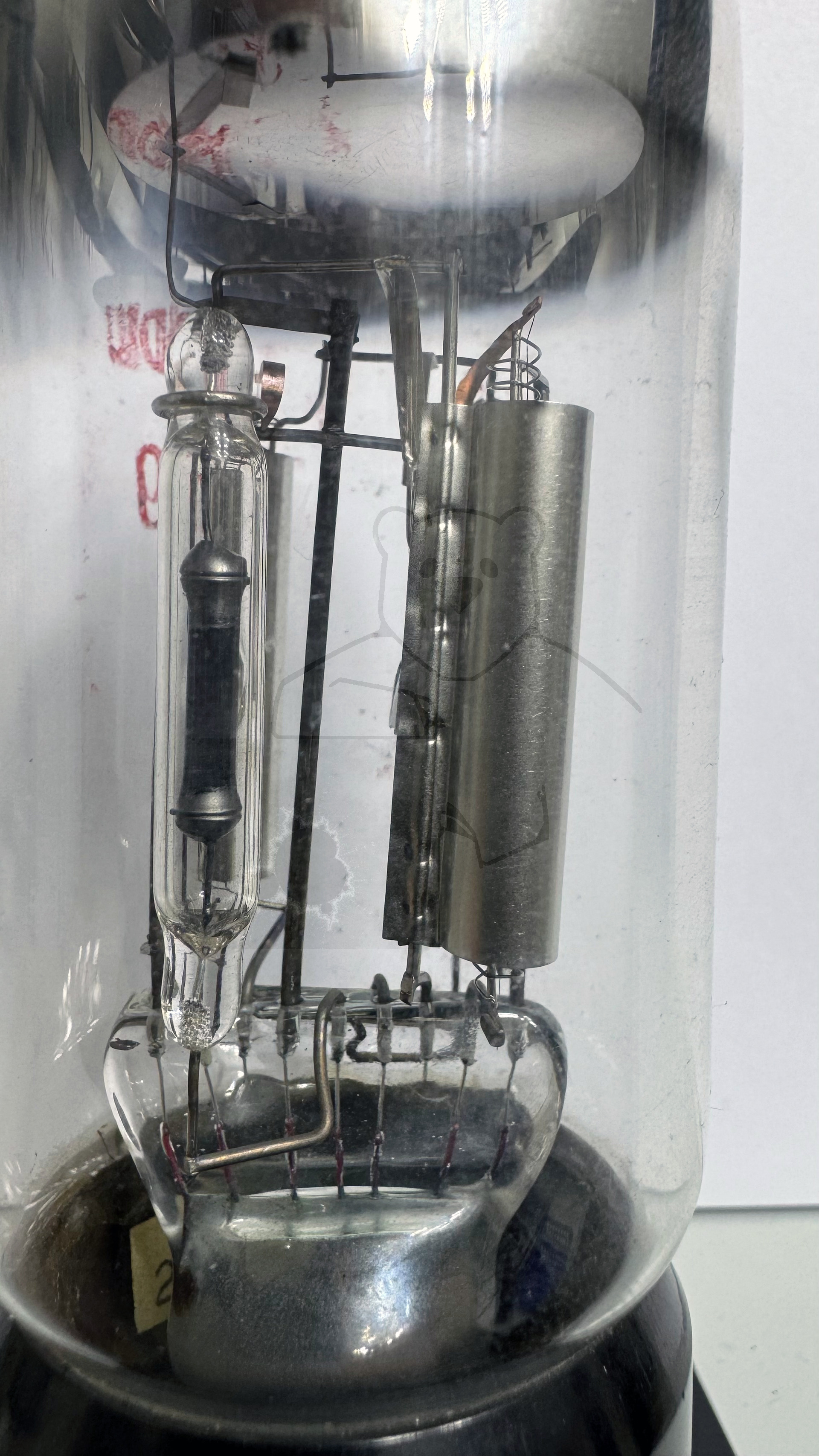

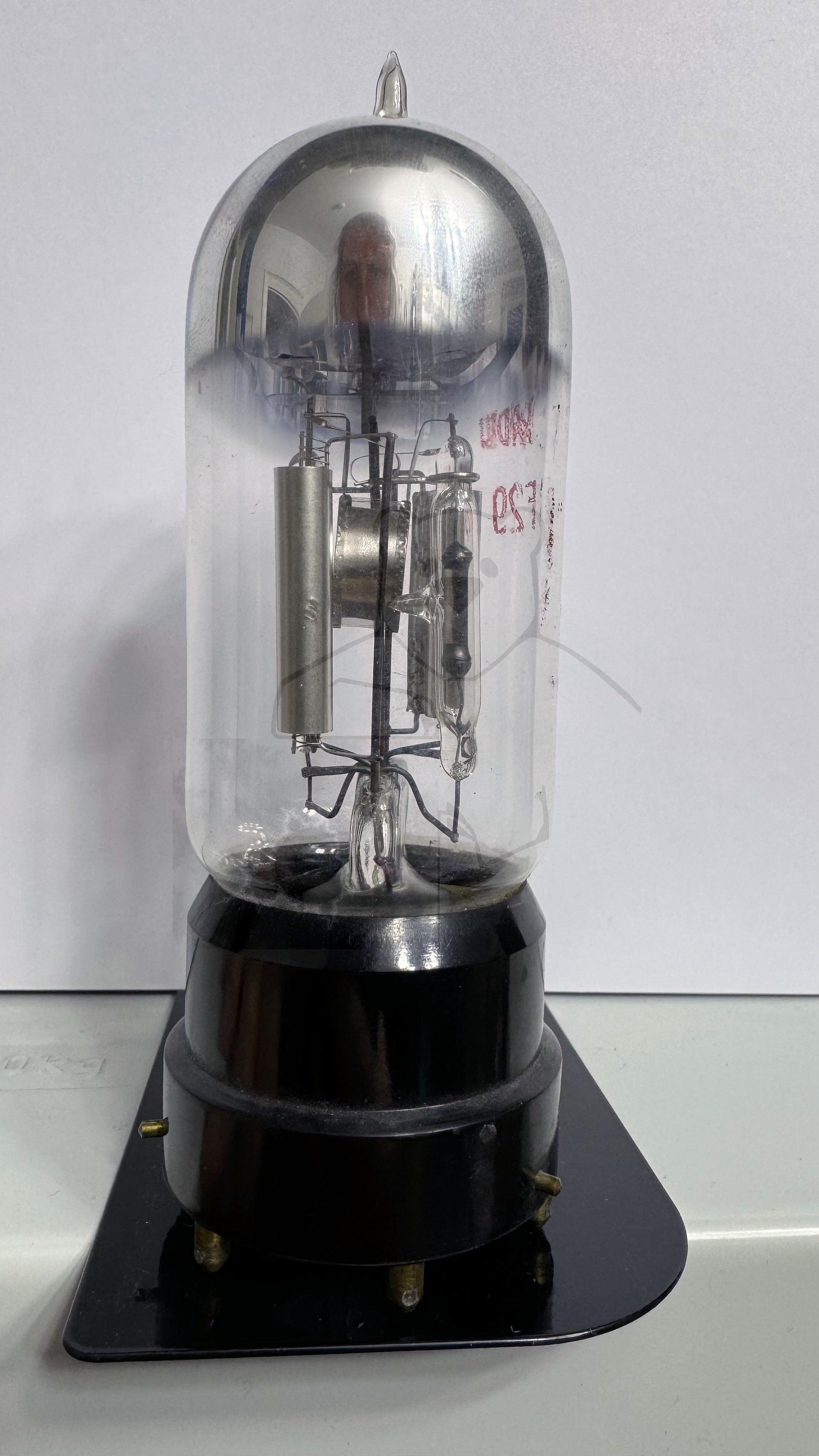

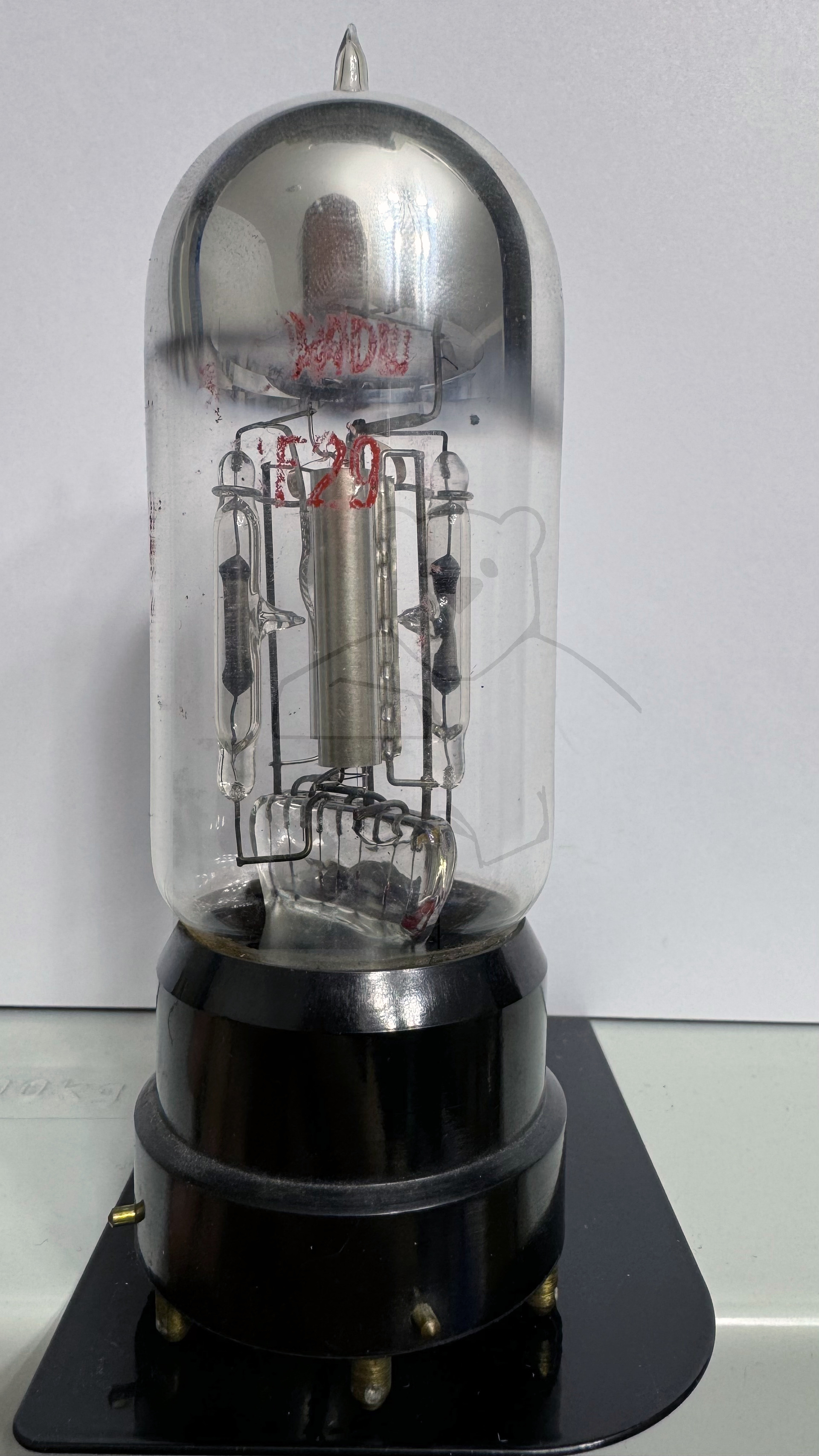

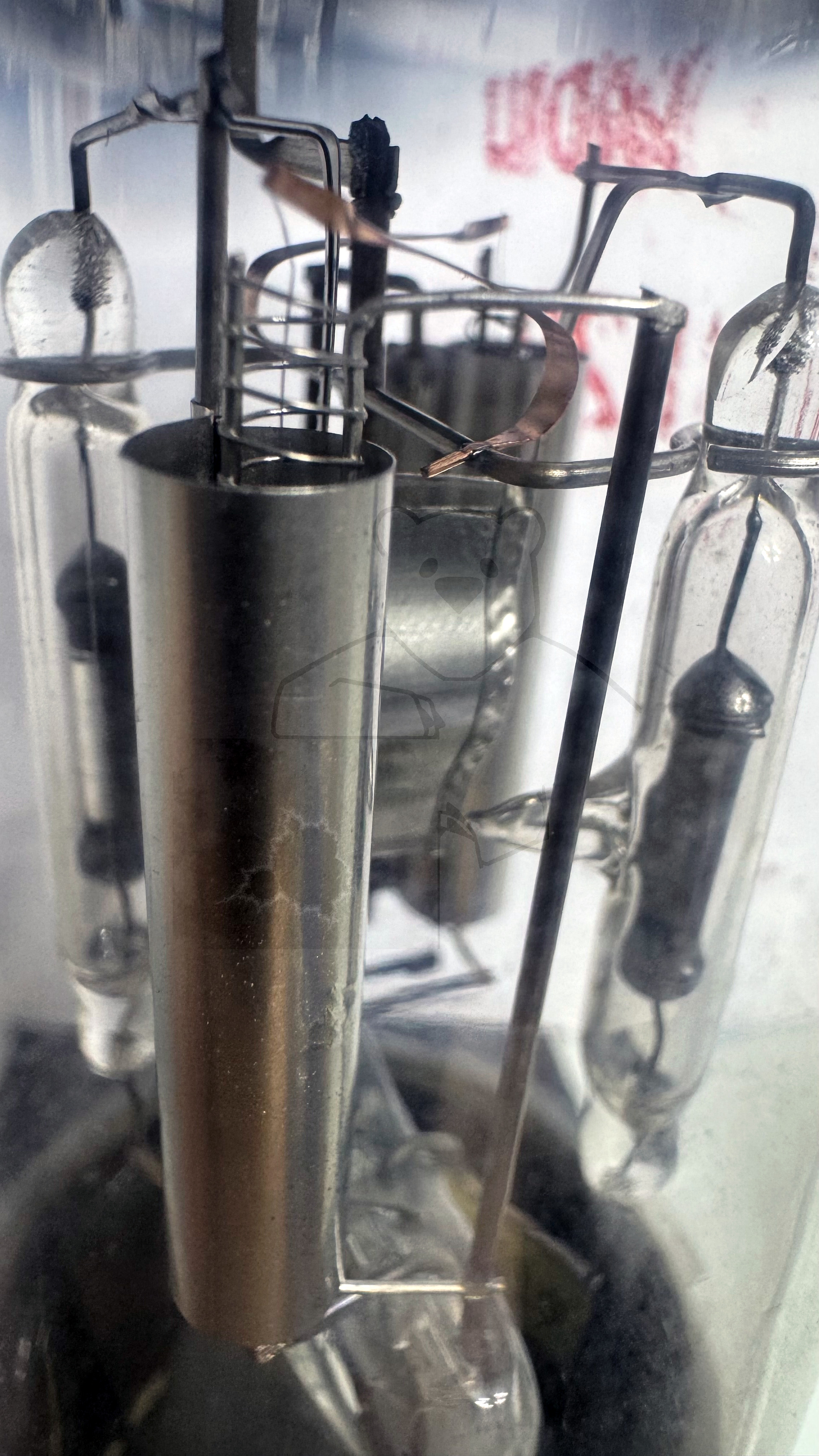

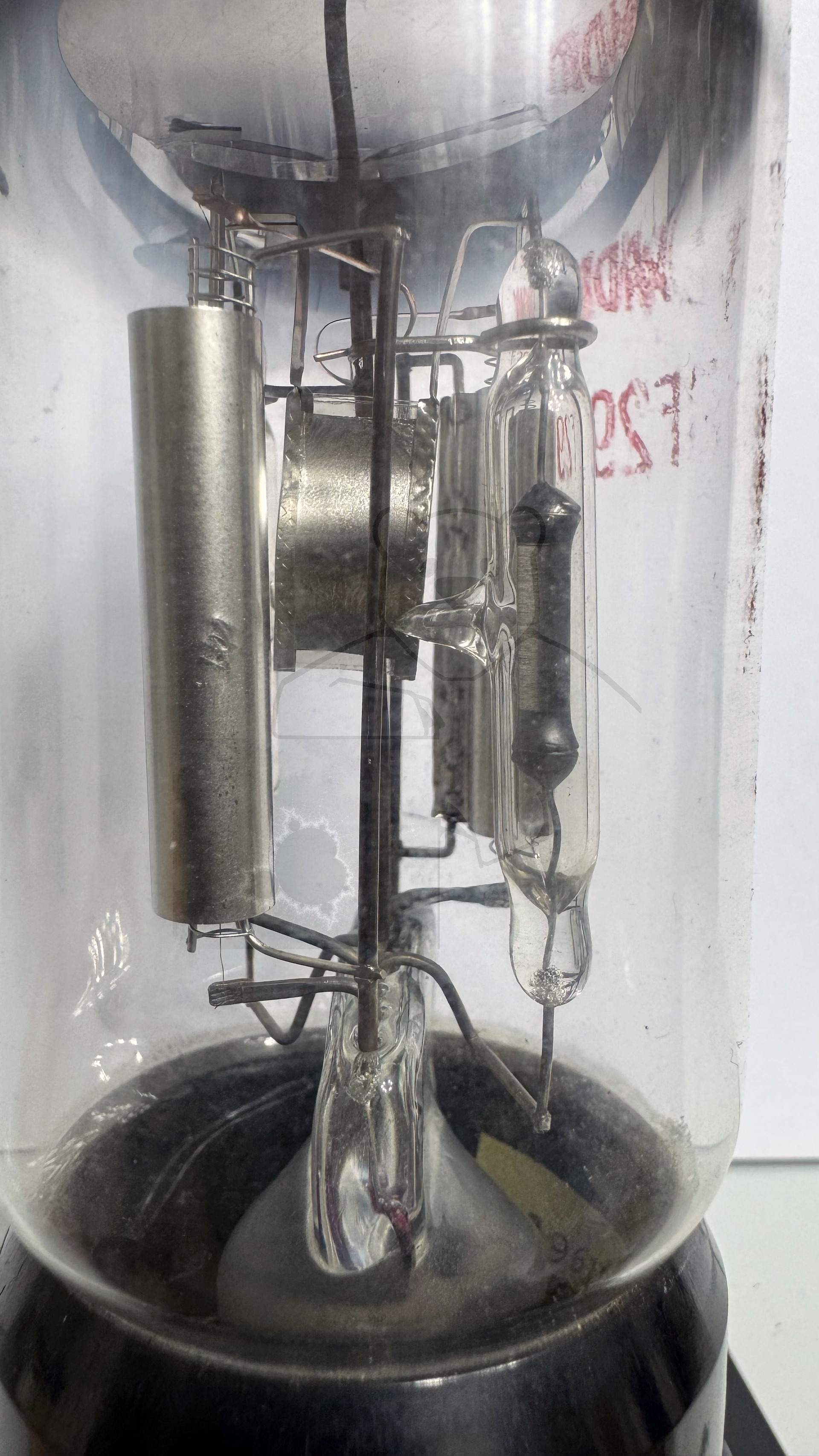

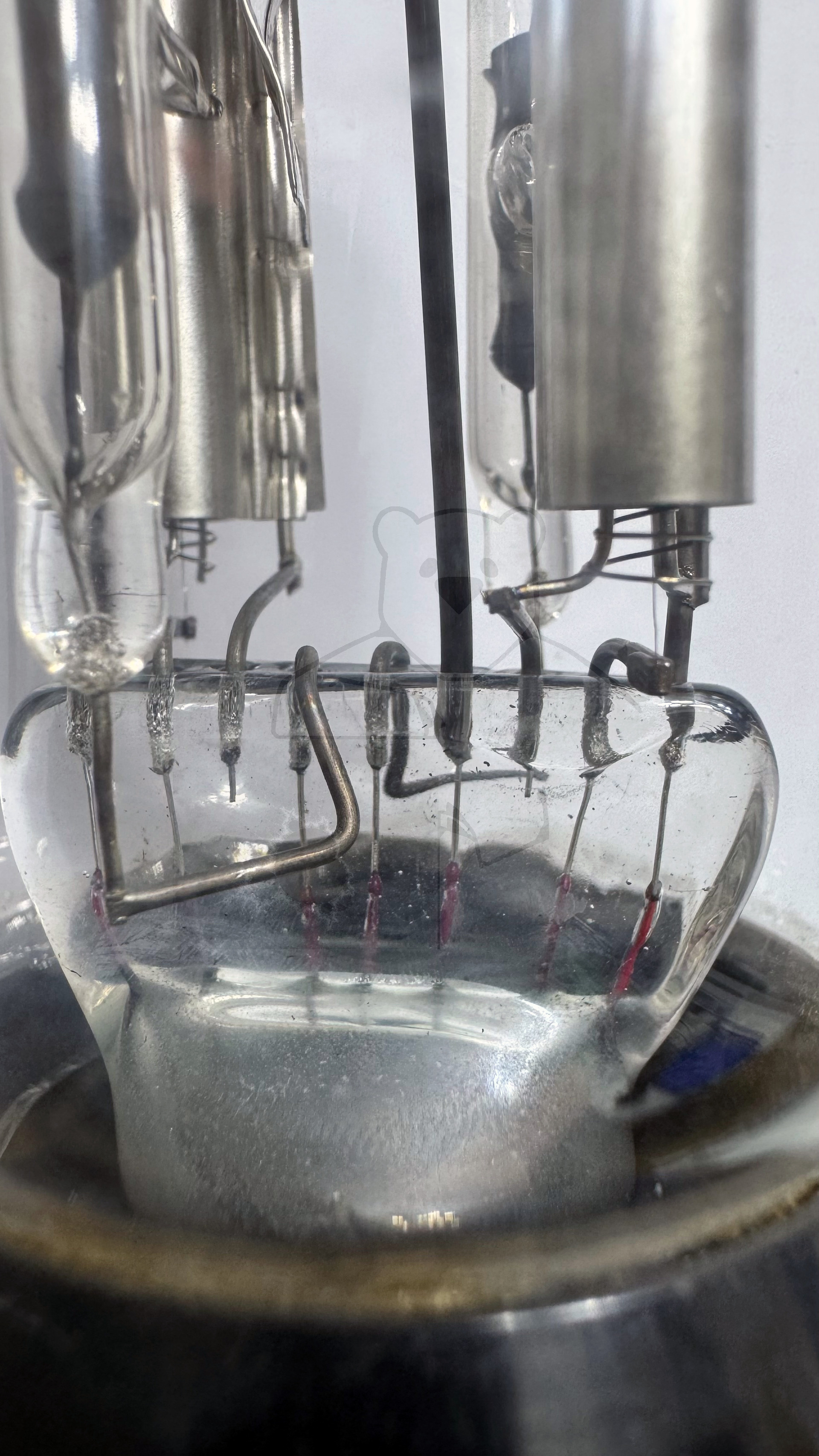

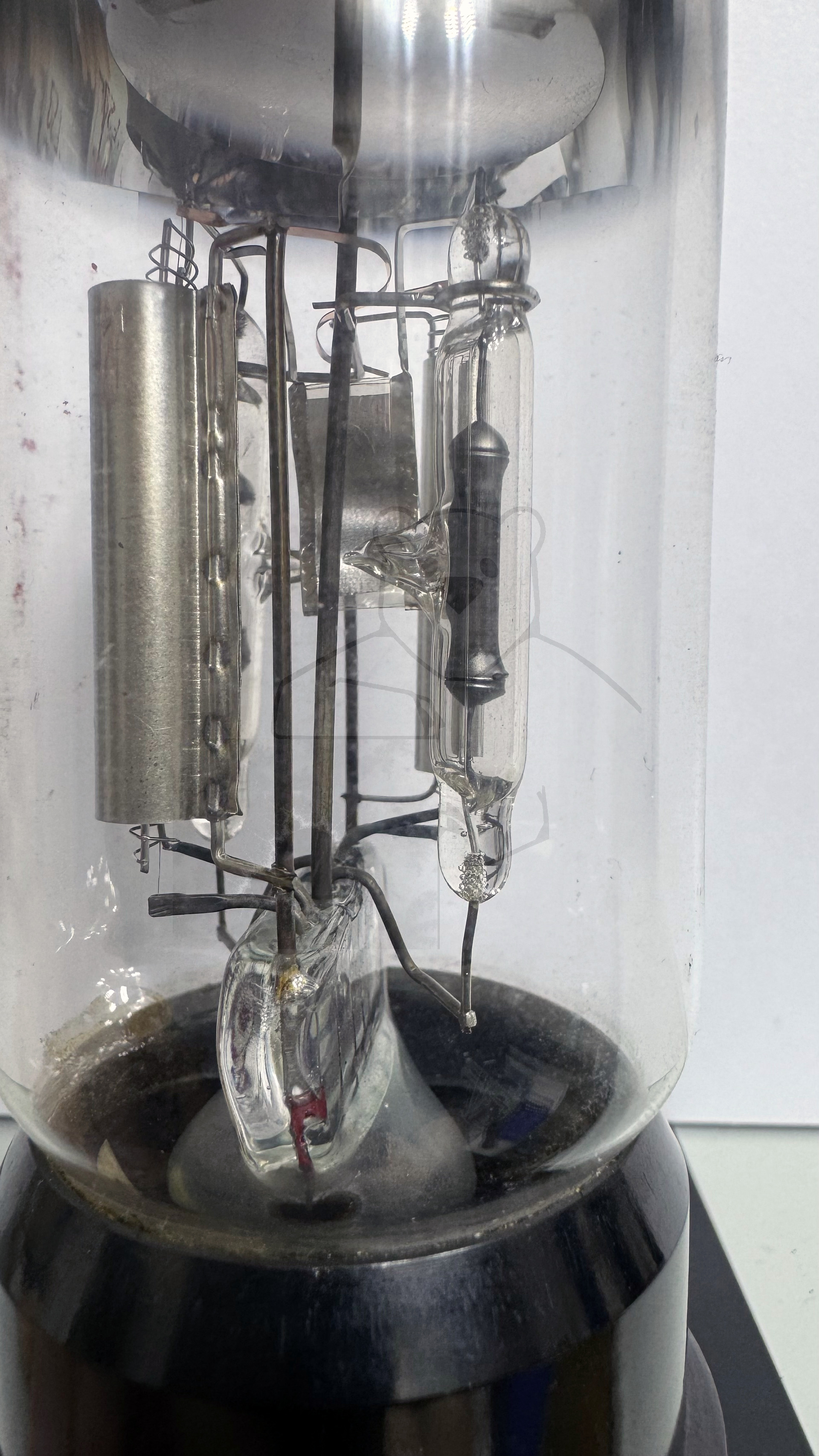

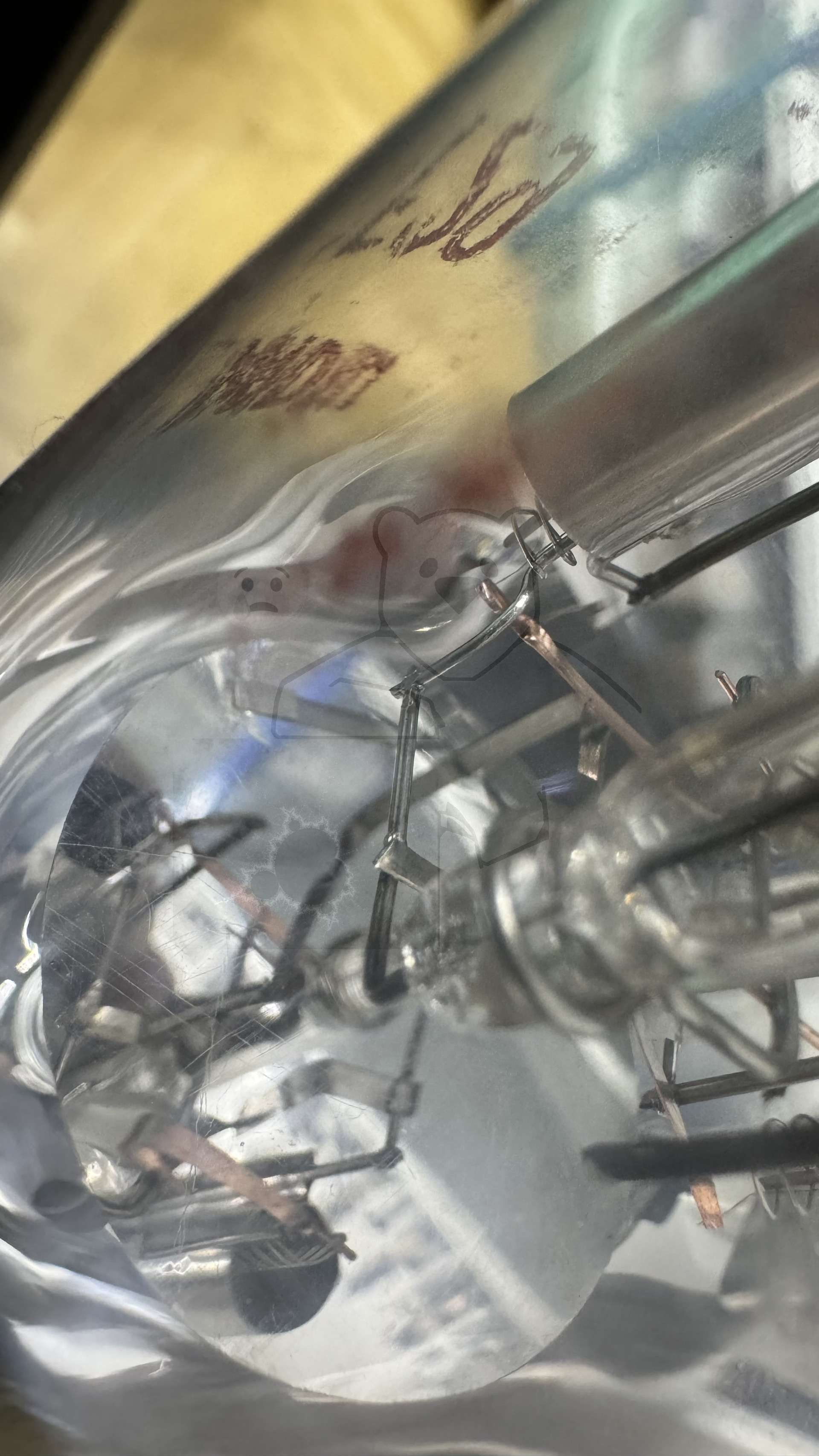

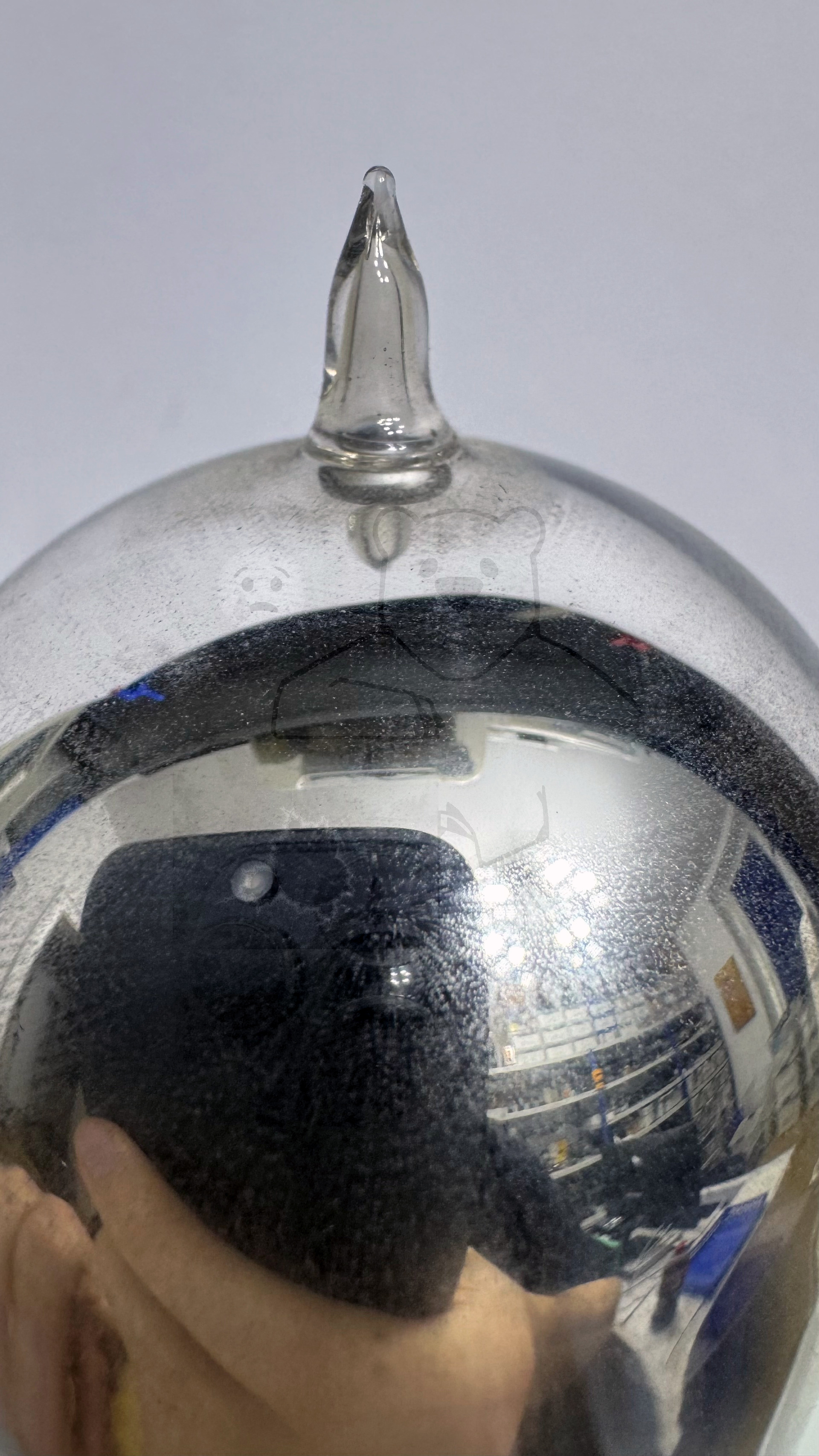

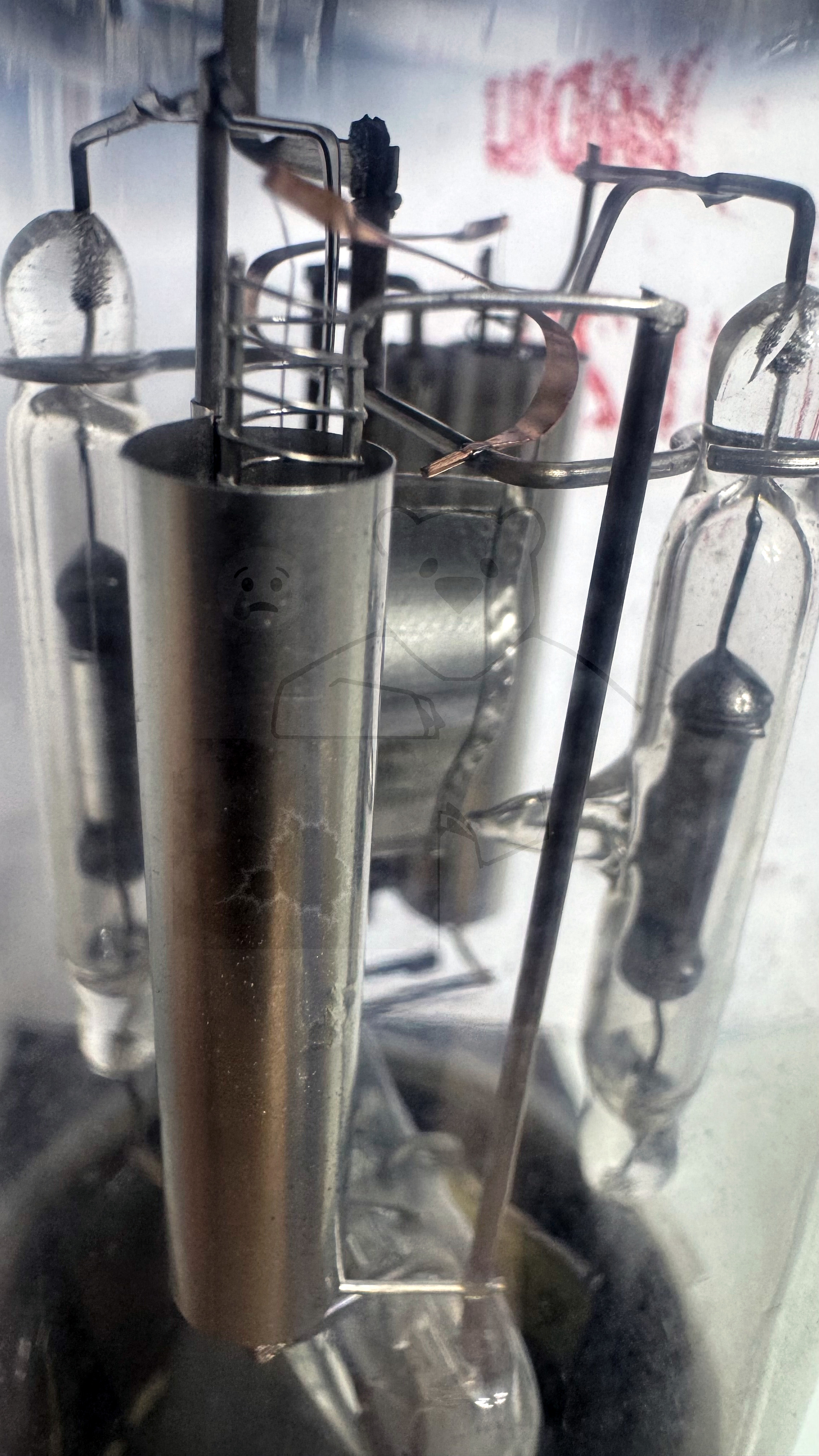

Daten und Bilder der Röhre: HF29

🔎 Beschreibung der Röhre: HF29

Name	HF29
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt

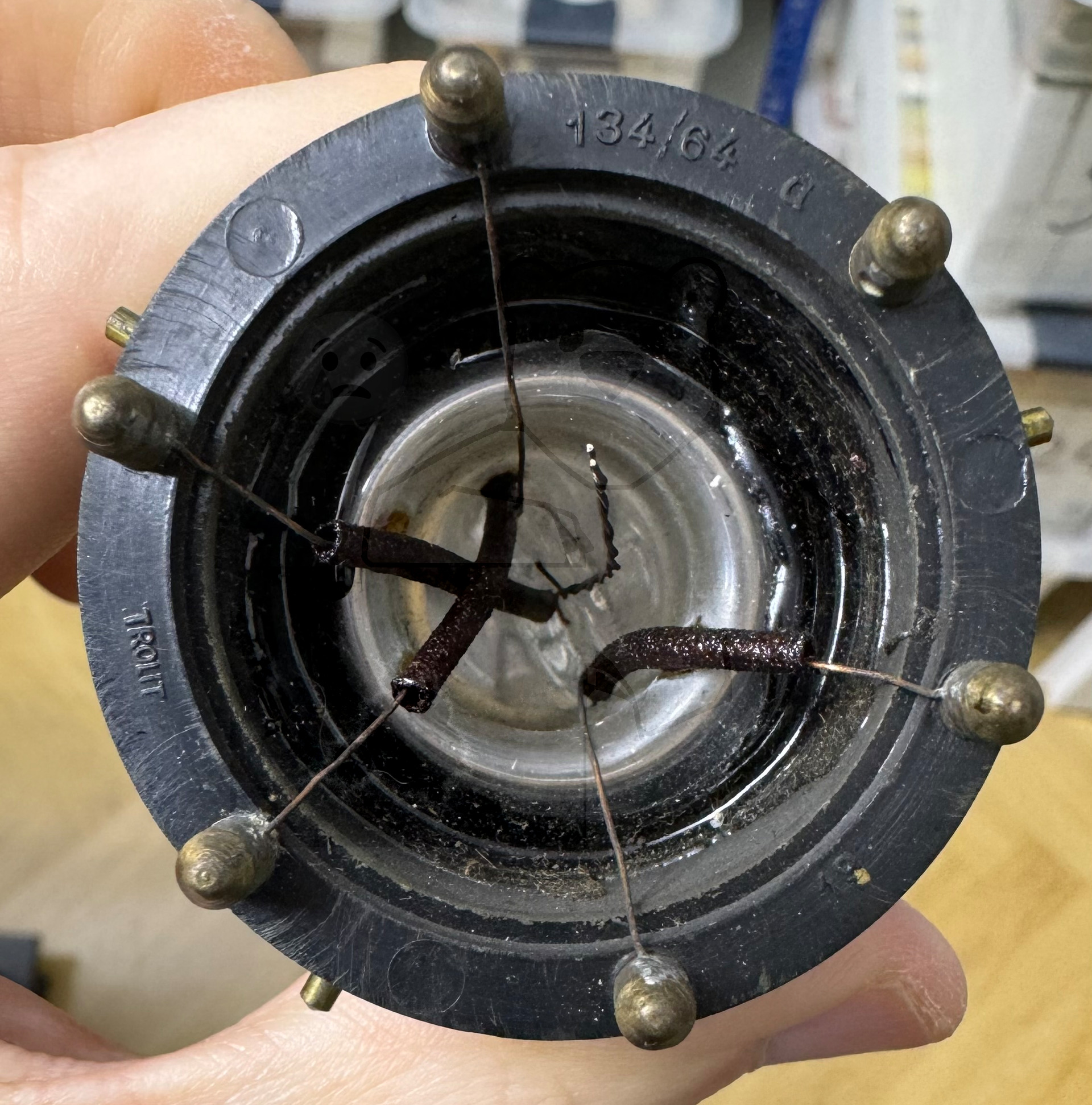

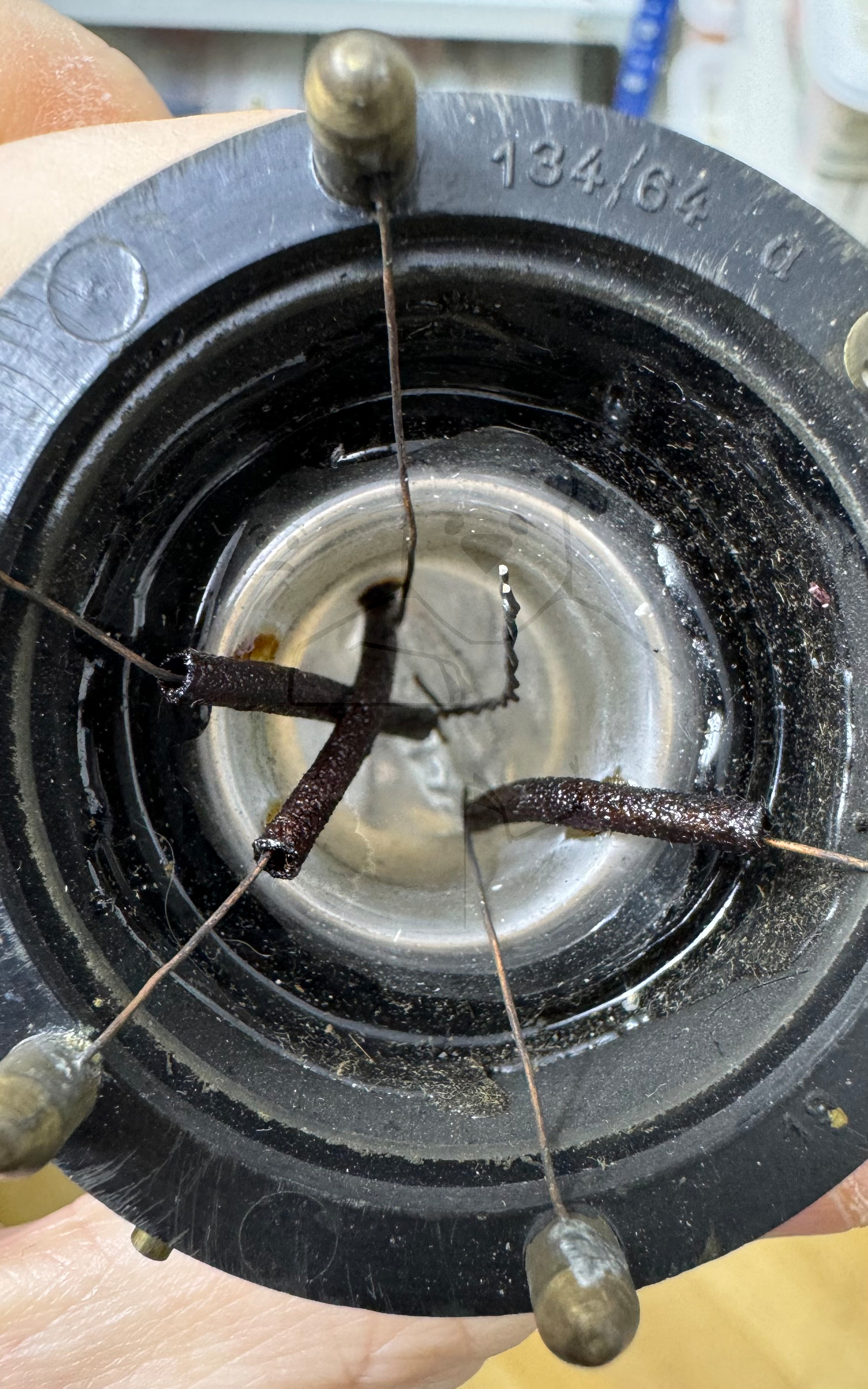

Röhren mit Sockel	→ Informationen zum Sockel: Loewe Bajonett → Liste aller Röhren mit: Loewe Bajonett
Zusätzliche Informationen
Letzte Änderung	18.03.2019 22:32:42

🔎 Beschreibung der Systeme für die Röhre: HF29

	System 1	System 2
Kathode	fm	fm
Gitter 1	g1	g2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2
Anode 2
Leuchtschirm
Heizung	f-, f+	f-, f+
Abschirmung
Funktion	→ Zwischenfrequenzverstaerker	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
