đ Beschreibung der Röhre: H410D
| Name | H410D |
| Vergleichsname | B442 â DS2 â S410 |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 28.09.2023 20:05:55 |
đ Beschreibung der Systeme fĂŒr die Röhre: H410D
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 4 |
| Gitter 2 | 2 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

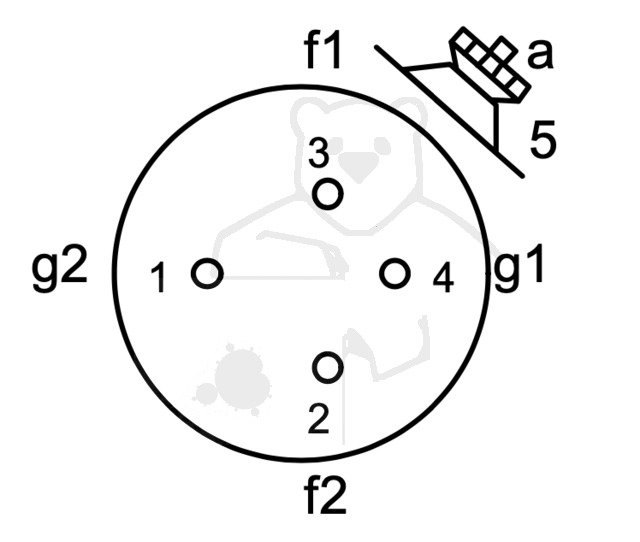

đ Sockelschaltung der H410D
Bildquelle: Zeichnung Frank Philipse
đ DatenblĂ€tter zur Röhre: H410D
Datenblatt B442 Miniwatt [www.tubedata.info].pdf (66 kB)
Datenblatt B442 Philips [www.tubedata.info].pdf (21 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: H410D

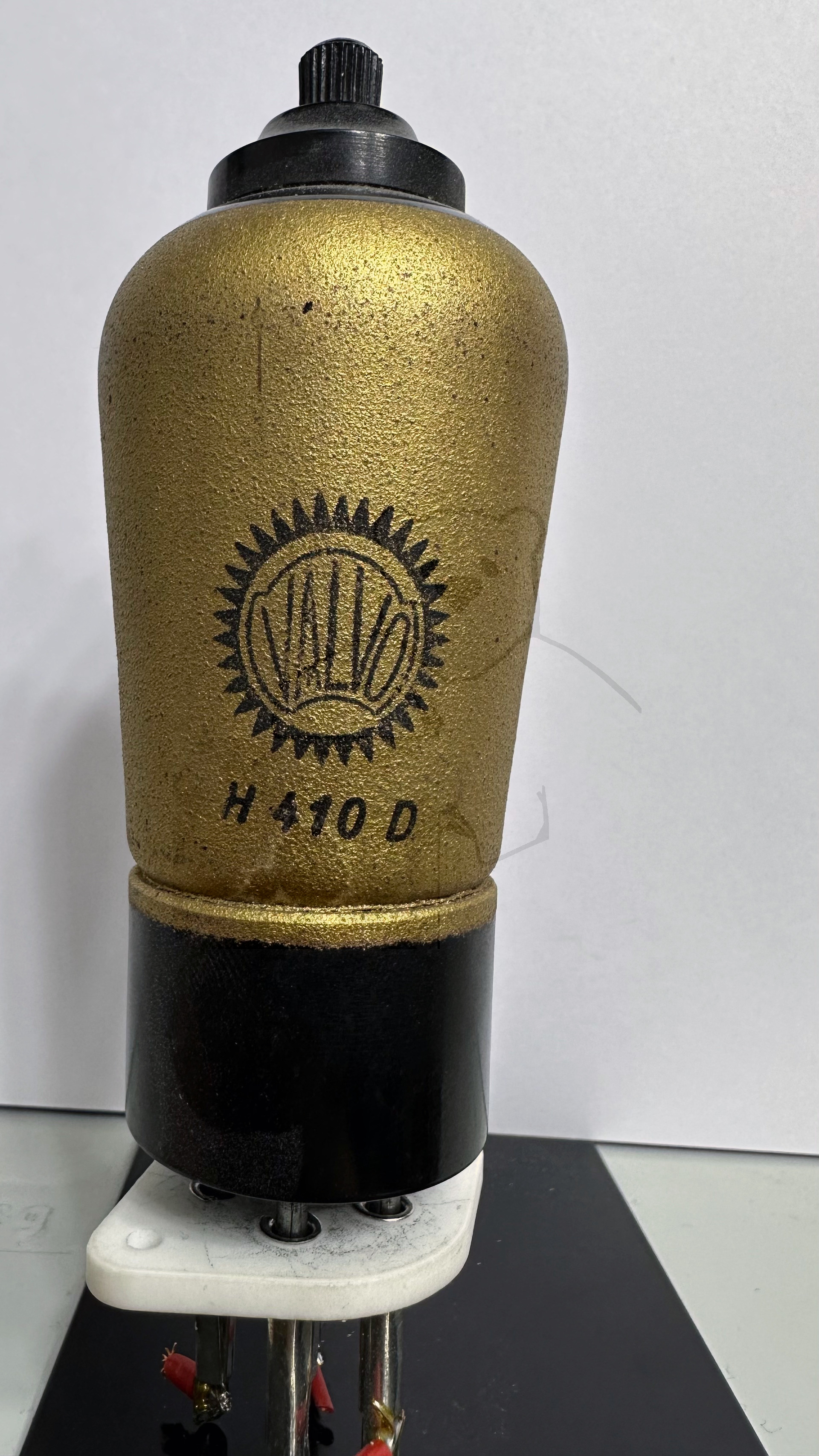

Röhre H410D #3479 Bild 1
đ Alle Röhren vom Typ H410D in der Sammlung
- â H410D Inventar: 03479 Hersteller: â Valvo
