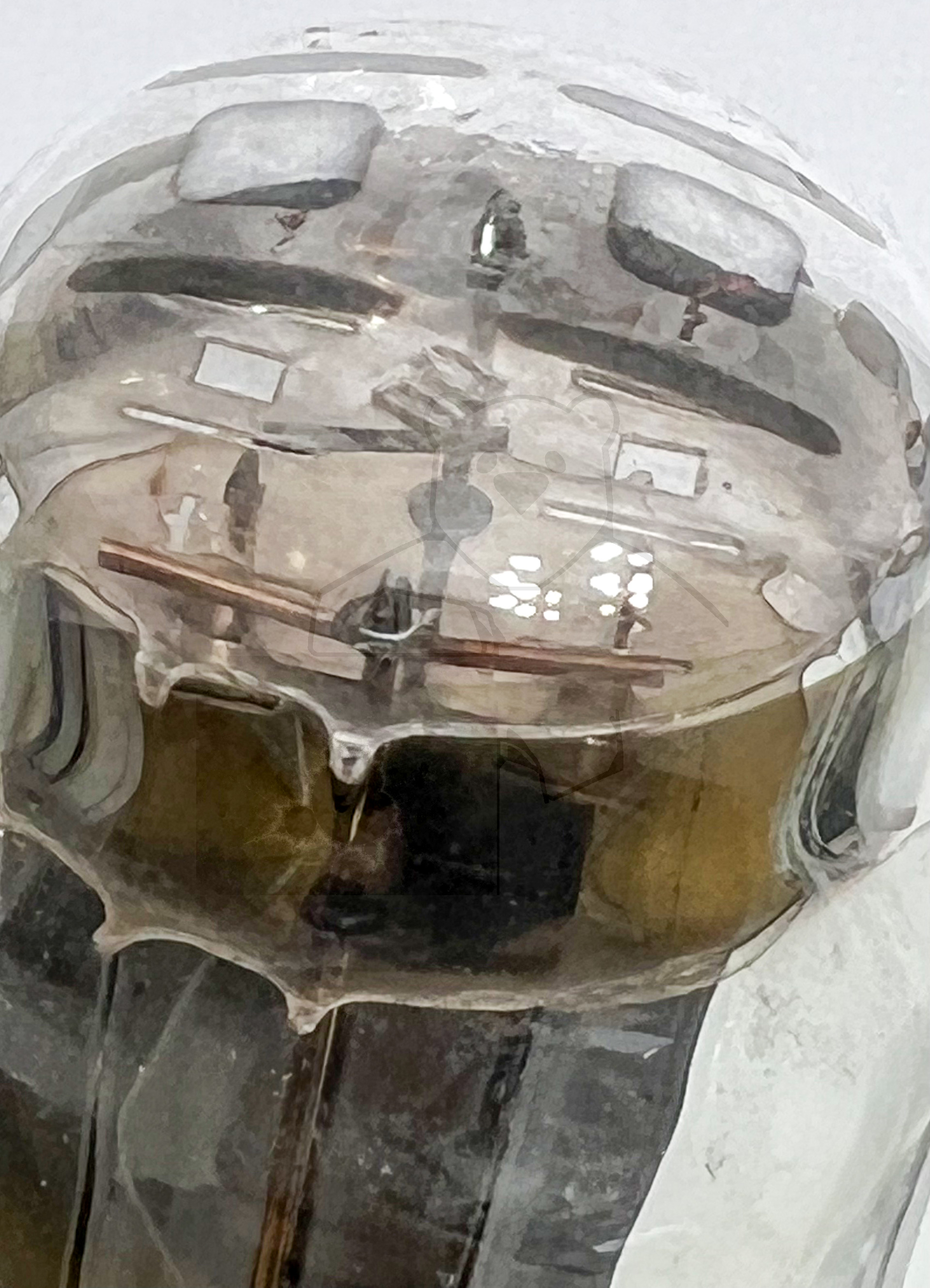

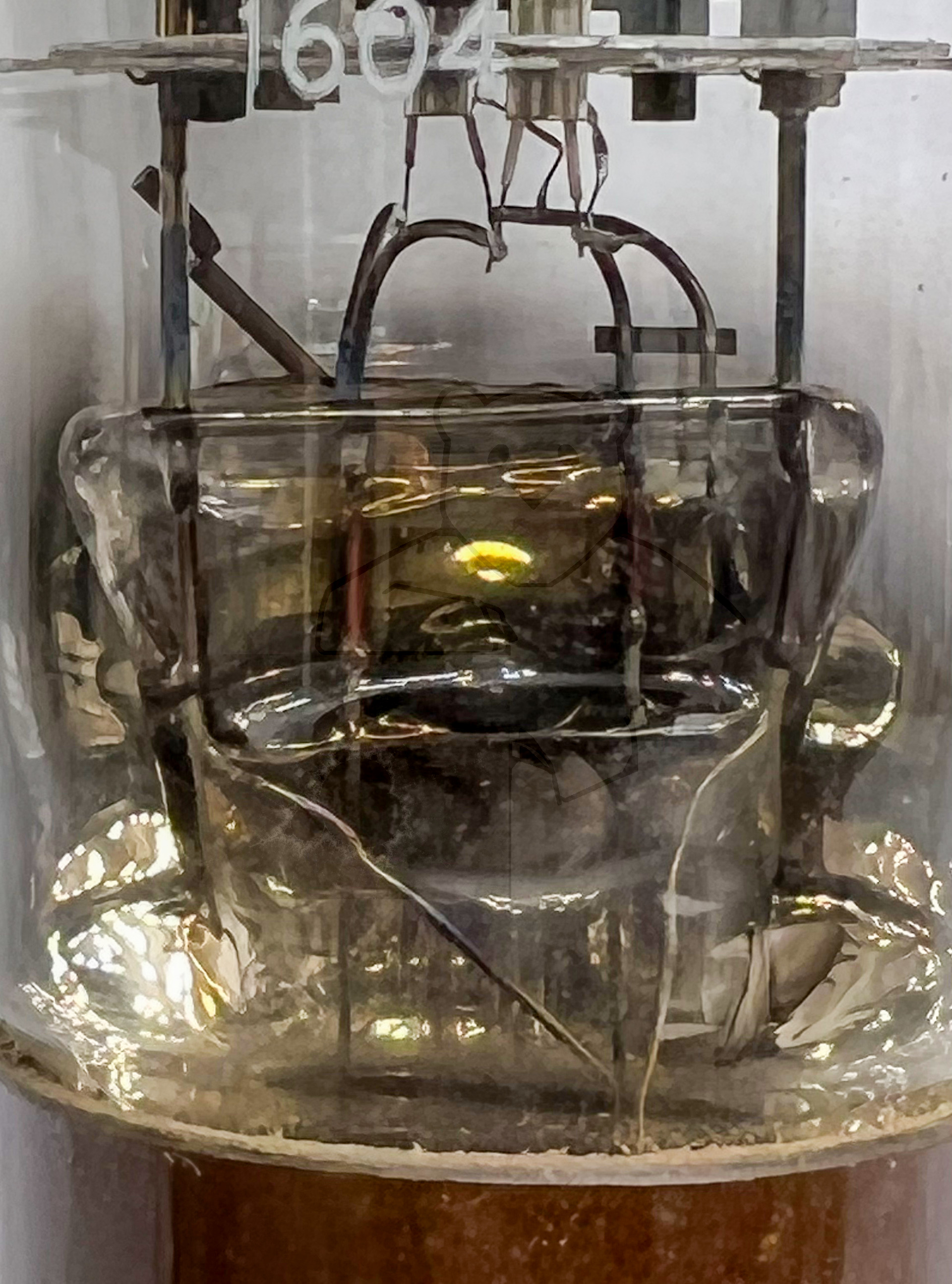

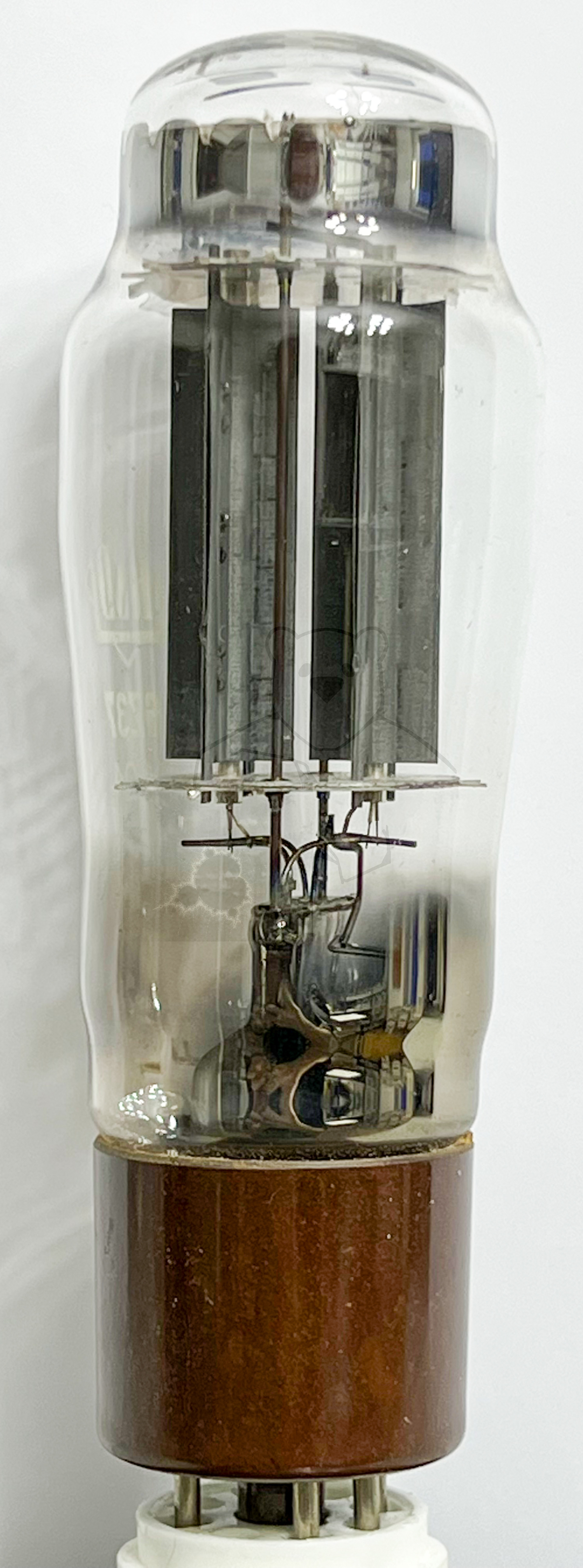

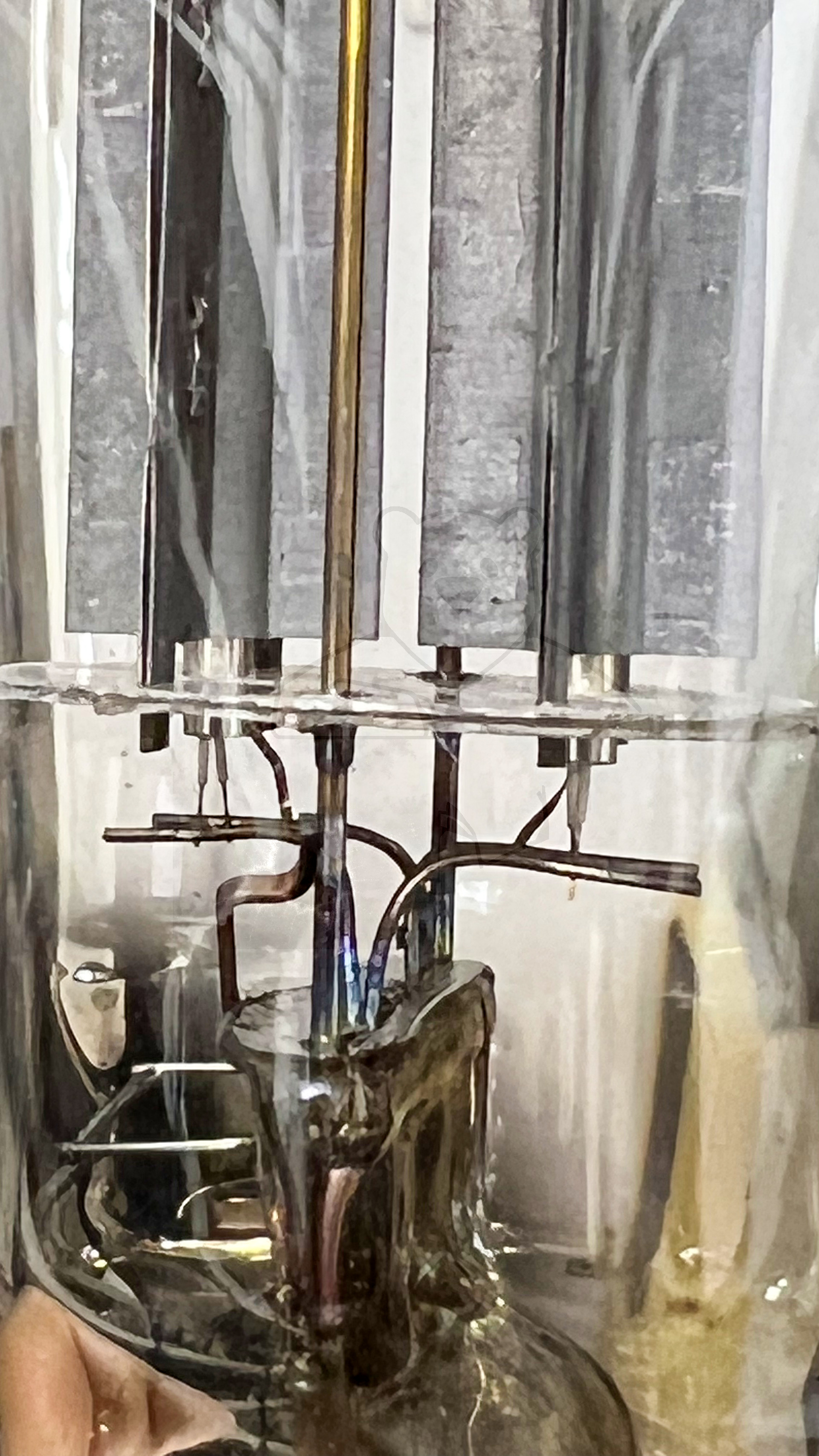

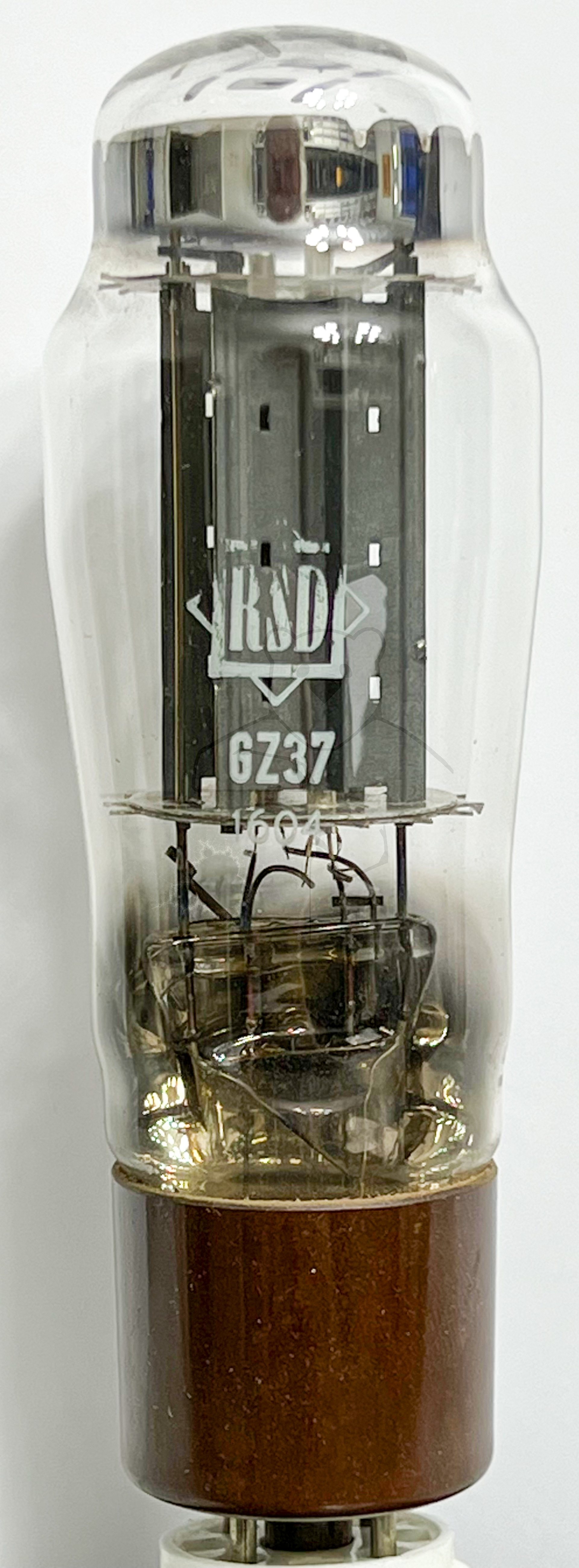

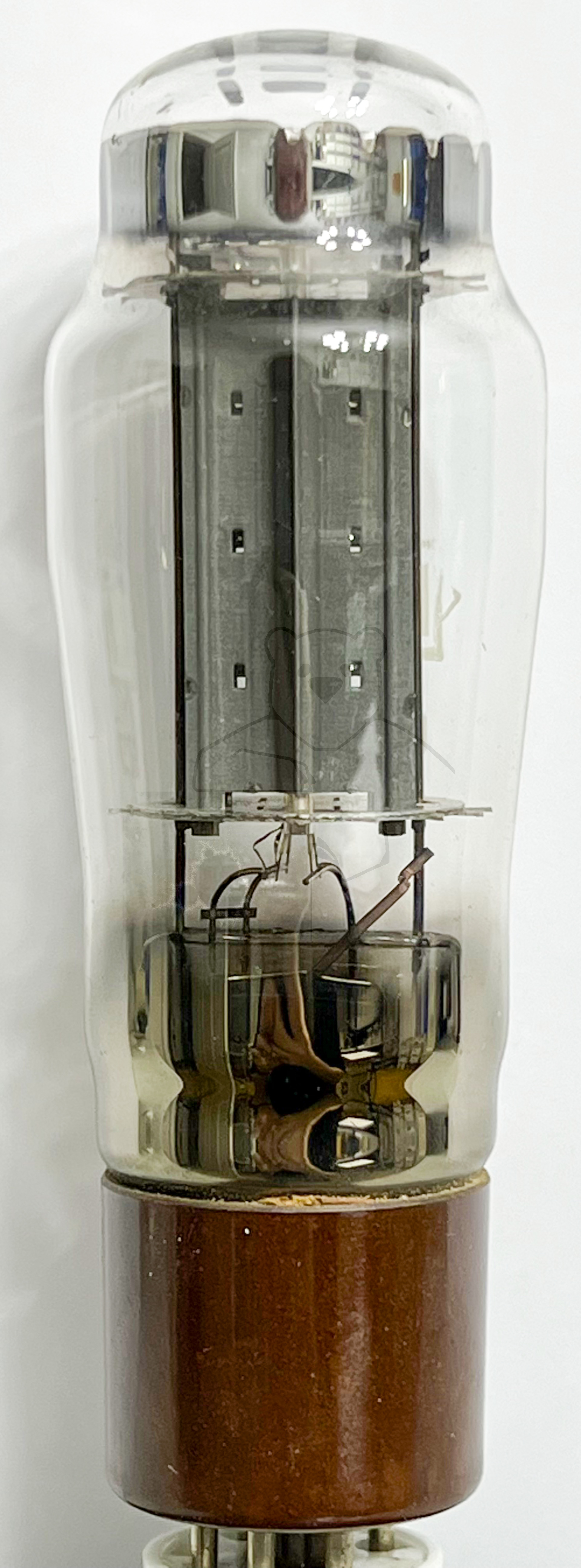

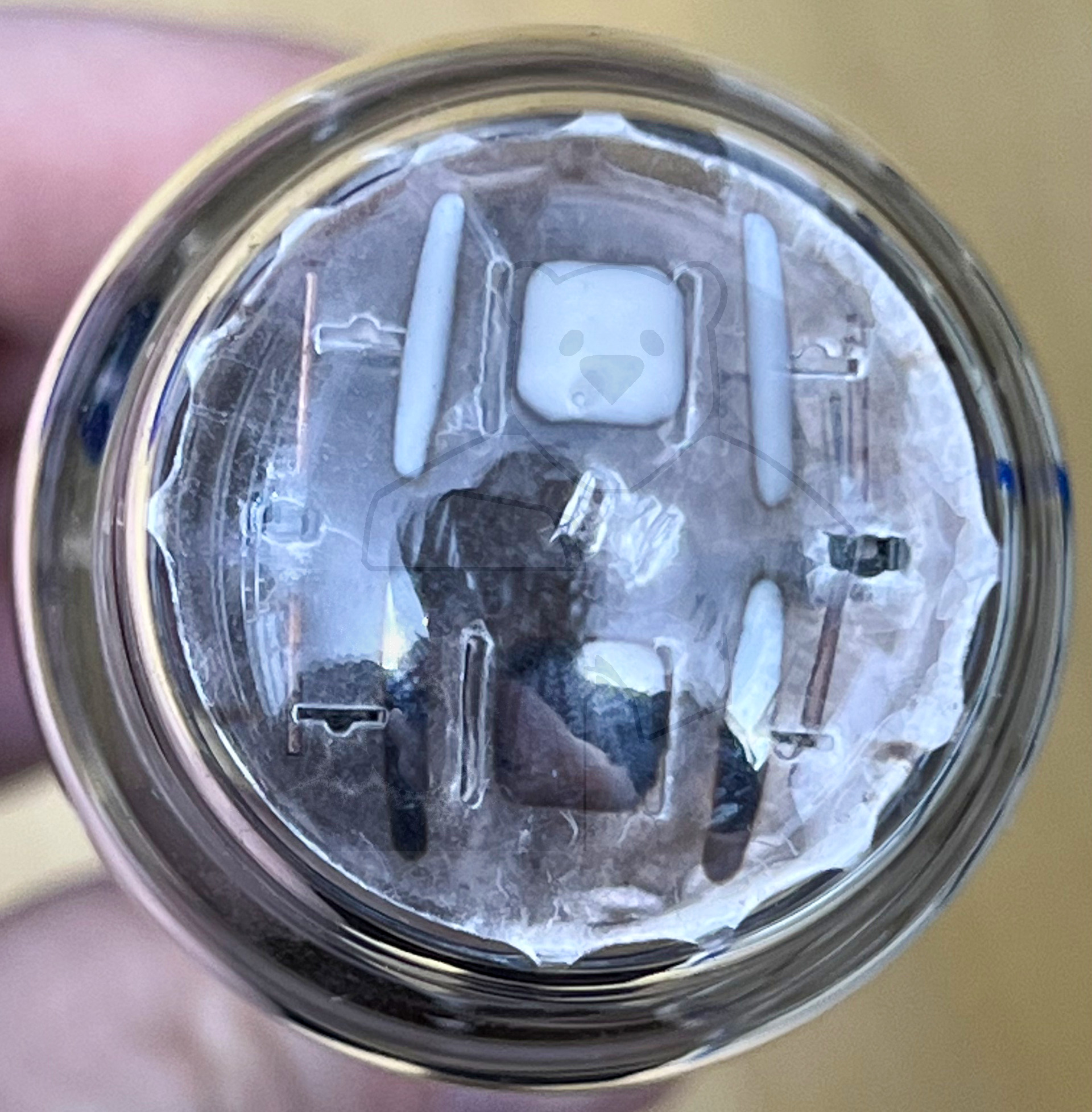

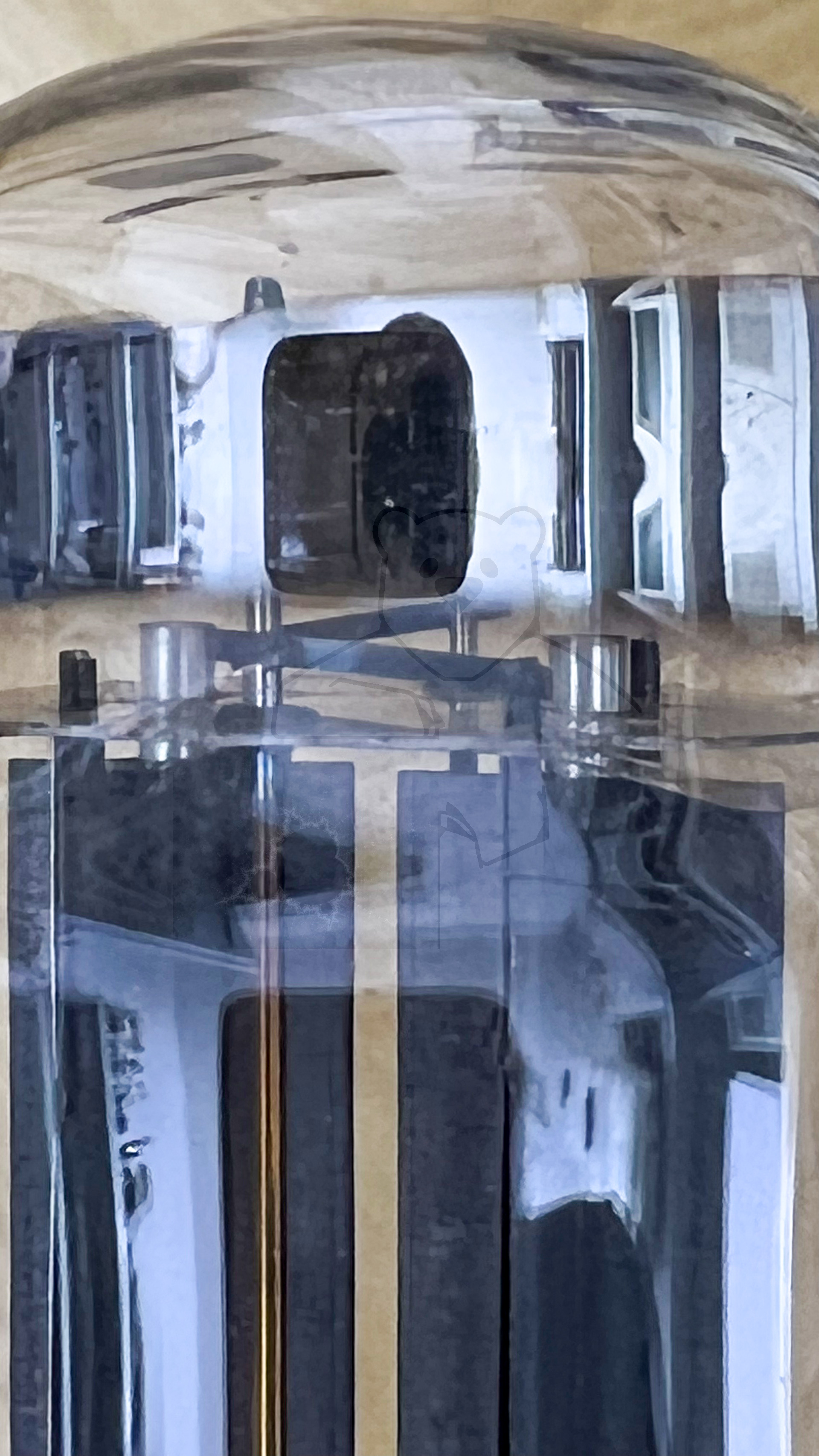

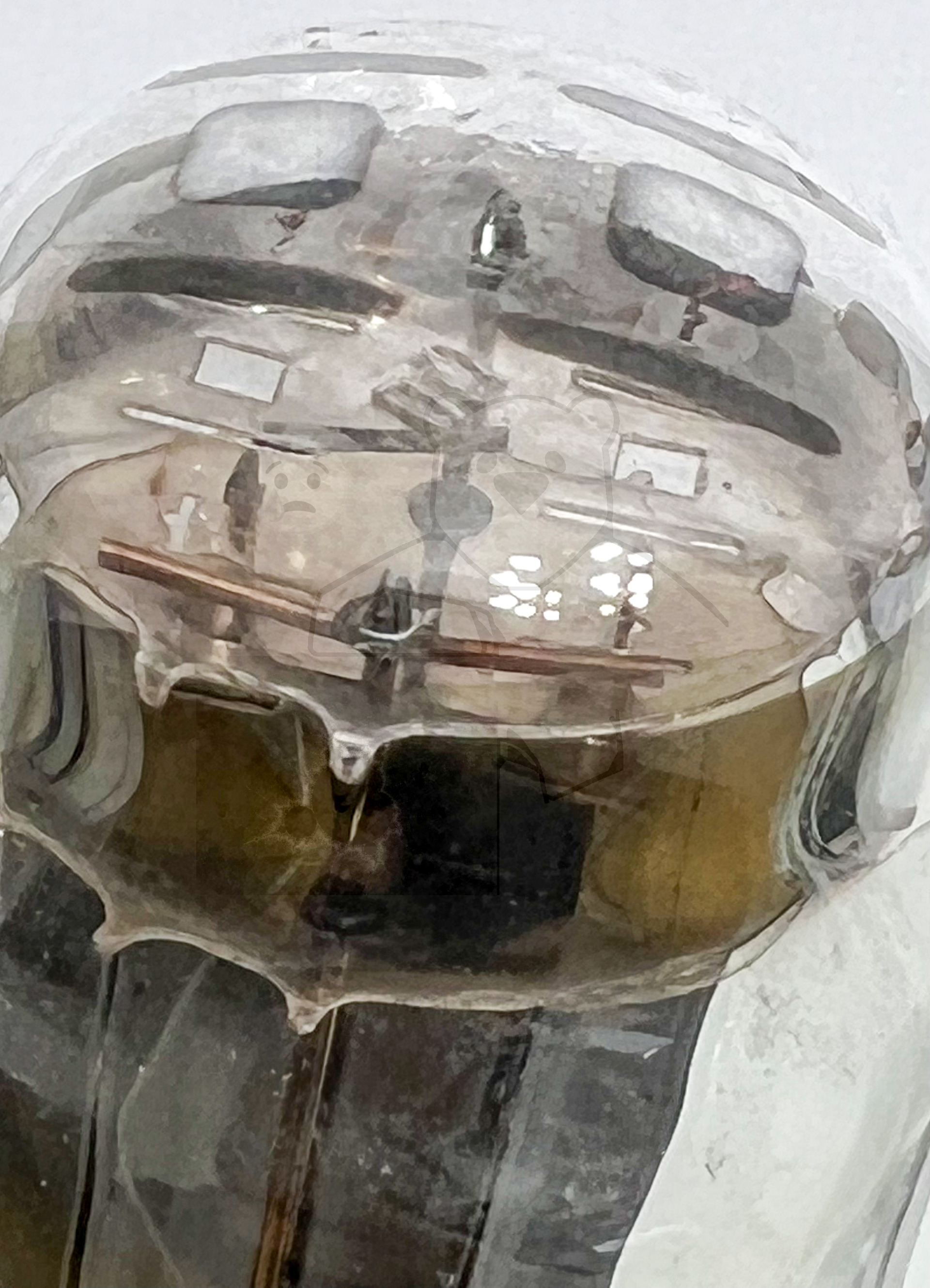

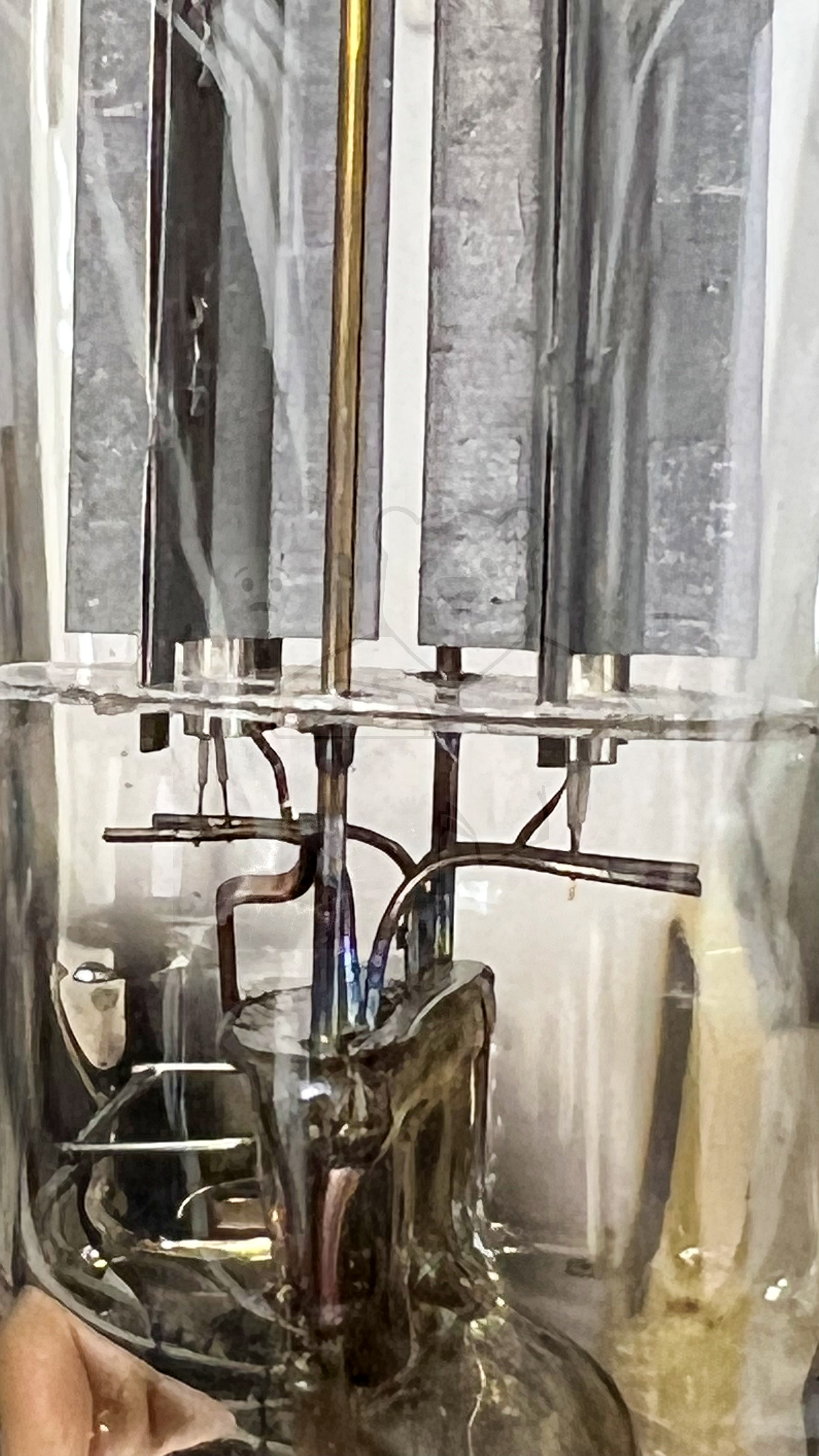

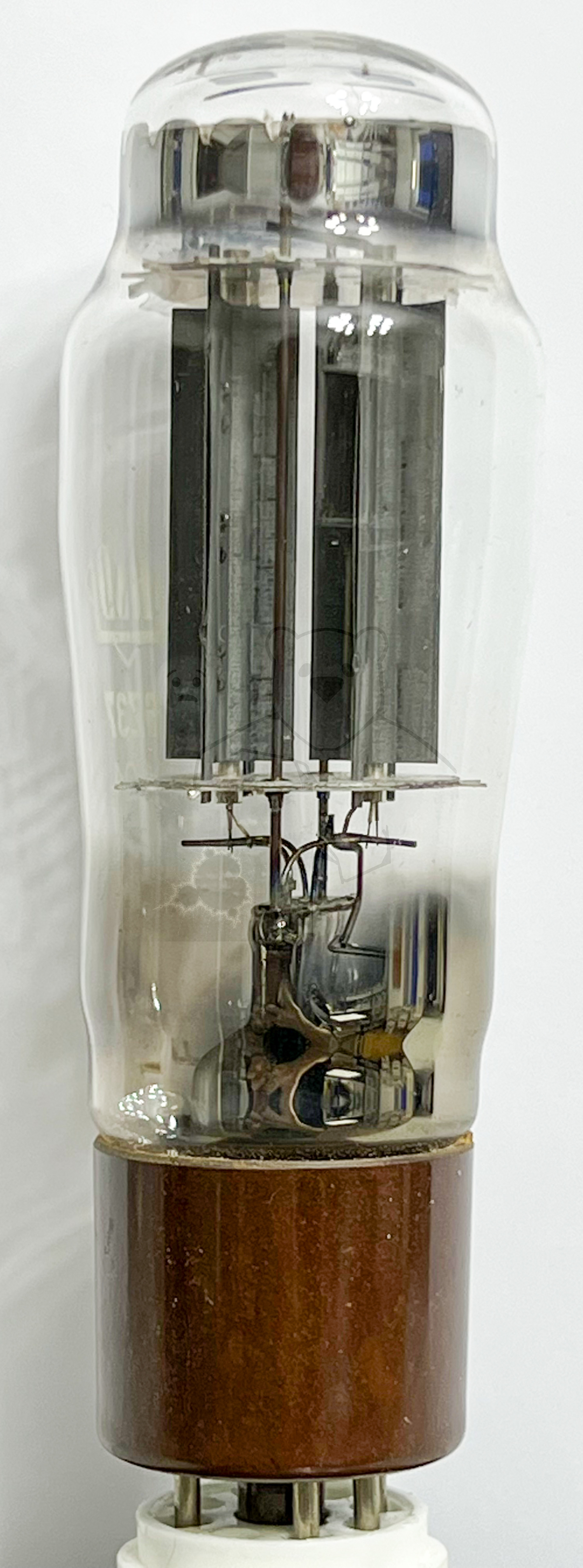

Daten und Bilder der Röhre: GZ37

🔎 Beschreibung der Röhre: GZ37

Name	GZ37
Vergleichsname	CV378
Heizspannung (Volt)	5
Heizstrom (Ampère)	2,8
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:31:04

🔎 Beschreibung der Systeme für die Röhre: GZ37

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	4
Leuchtschirm
Heizung	2, 8
Abschirmung	1
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

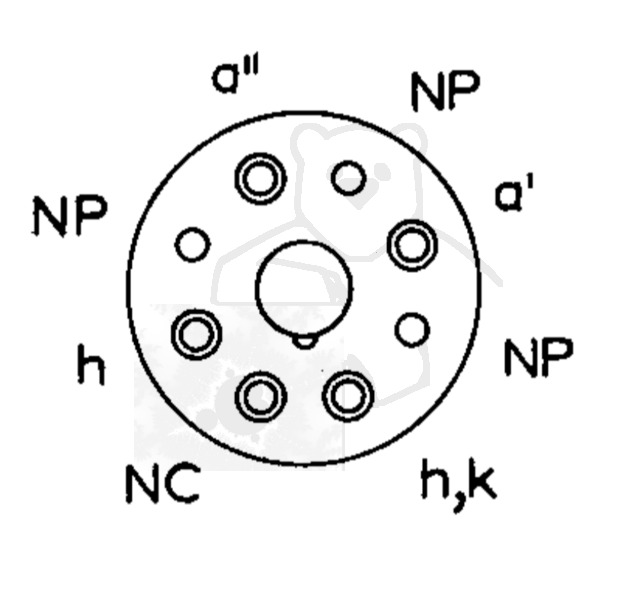

🔎 Sockelschaltung der GZ37

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: GZ37
Datenblatt GZ37 Mullard [www.tubedata.info].pdf (39 kB)
