Daten und Bilder der Röhre: GZ34

🔎 Beschreibung der Röhre: GZ34

Name	GZ34
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	1,9
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: GZ34

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

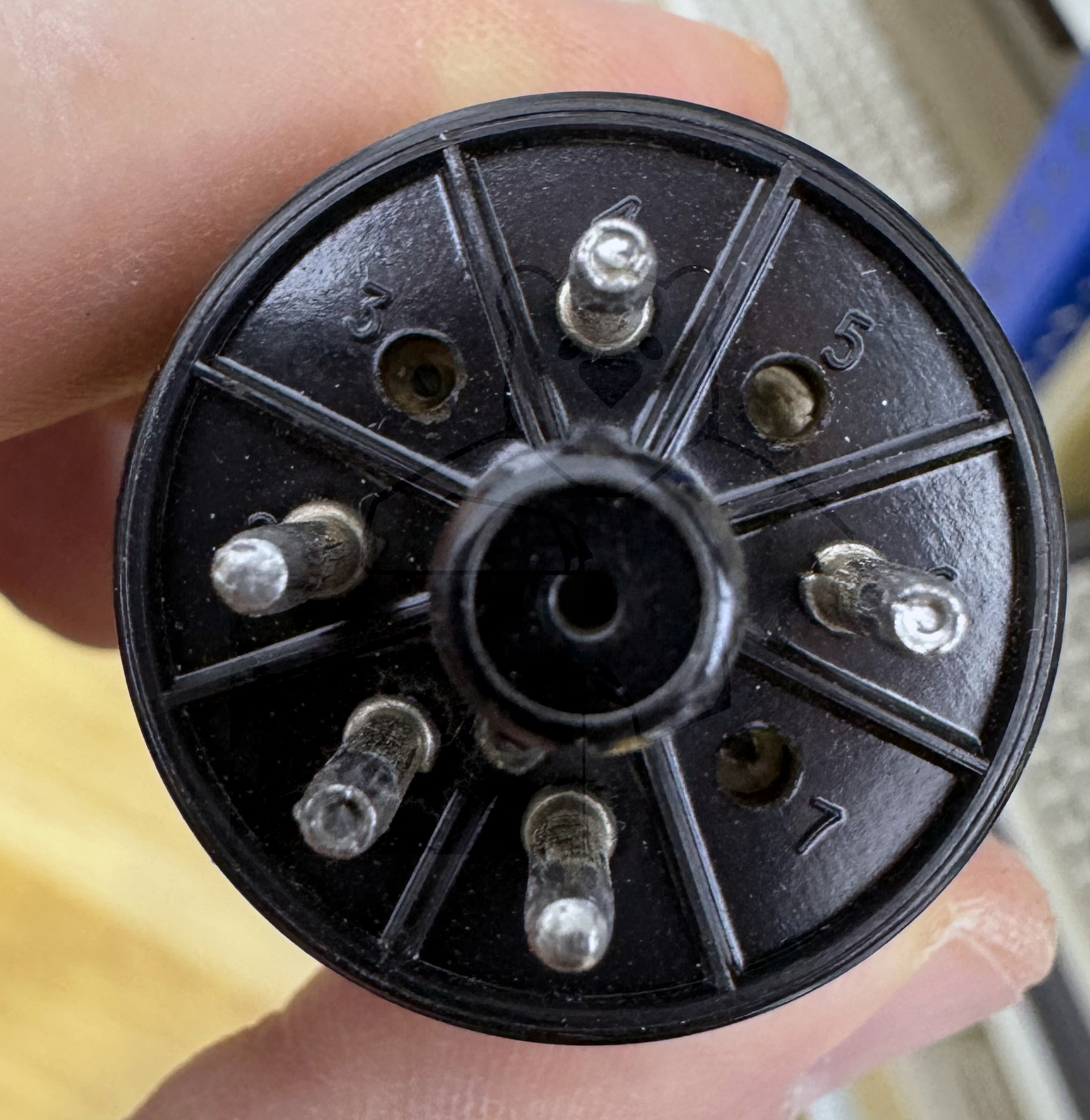

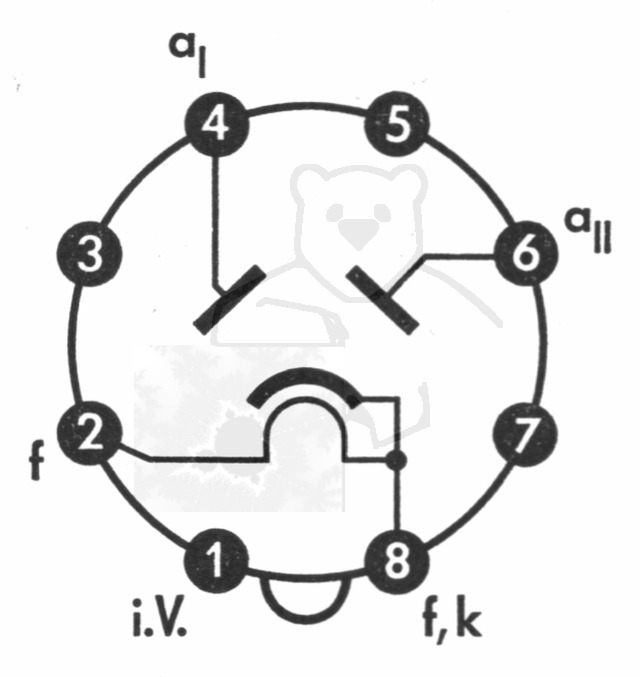

🔎 Sockelschaltung der GZ34

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: GZ34
Datenblatt GZ34 La Radiotechnique [www.tubedata.info].pdf (114 kB)
Datenblatt GZ34 Mazda Belvu [www.tubedata.info].pdf (697 kB)
Datenblatt GZ34 Philips Version 1 [www.tubedata.info].pdf (328 kB)
Datenblatt GZ34 Philips Version 2 [www.tubedata.info].pdf (109 kB)
Datenblatt GZ34 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (1112 kB)
Datenblatt GZ34S JJ Electric [www.tubedata.info].pdf (214 kB)
Pruefkarte GZ34 - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
Pruefkarte GZ34 GZ32 5V4 274B VT-206 VT-114 5Z4 VT-74 - Funke W19 Roehrenpruefer.pdf (174 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
