đ Beschreibung der Röhre: GW05R (Gundelach)
| Name | GW05R (Gundelach) |
| Vergleichsname | |
| Heizspannung (Volt) | 1,5 |
| Heizstrom (AmpĂšre) | 1,4 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 28.09.2023 20:03:46 |
đ Beschreibung der Systeme fĂŒr die Röhre: GW05R (Gundelach)
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

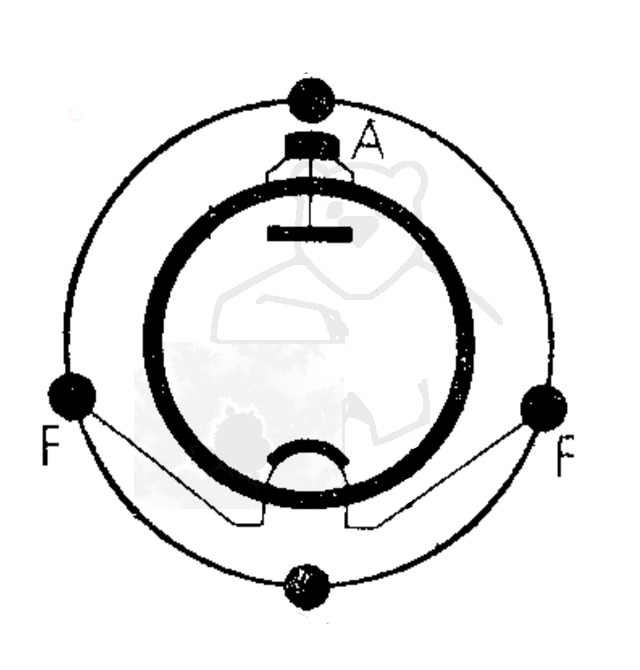

đ Sockelschaltung der GW05R (Gundelach)
.jpg)
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: GW05R (Gundelach)
Röhre GW05R #6388 Bild 1

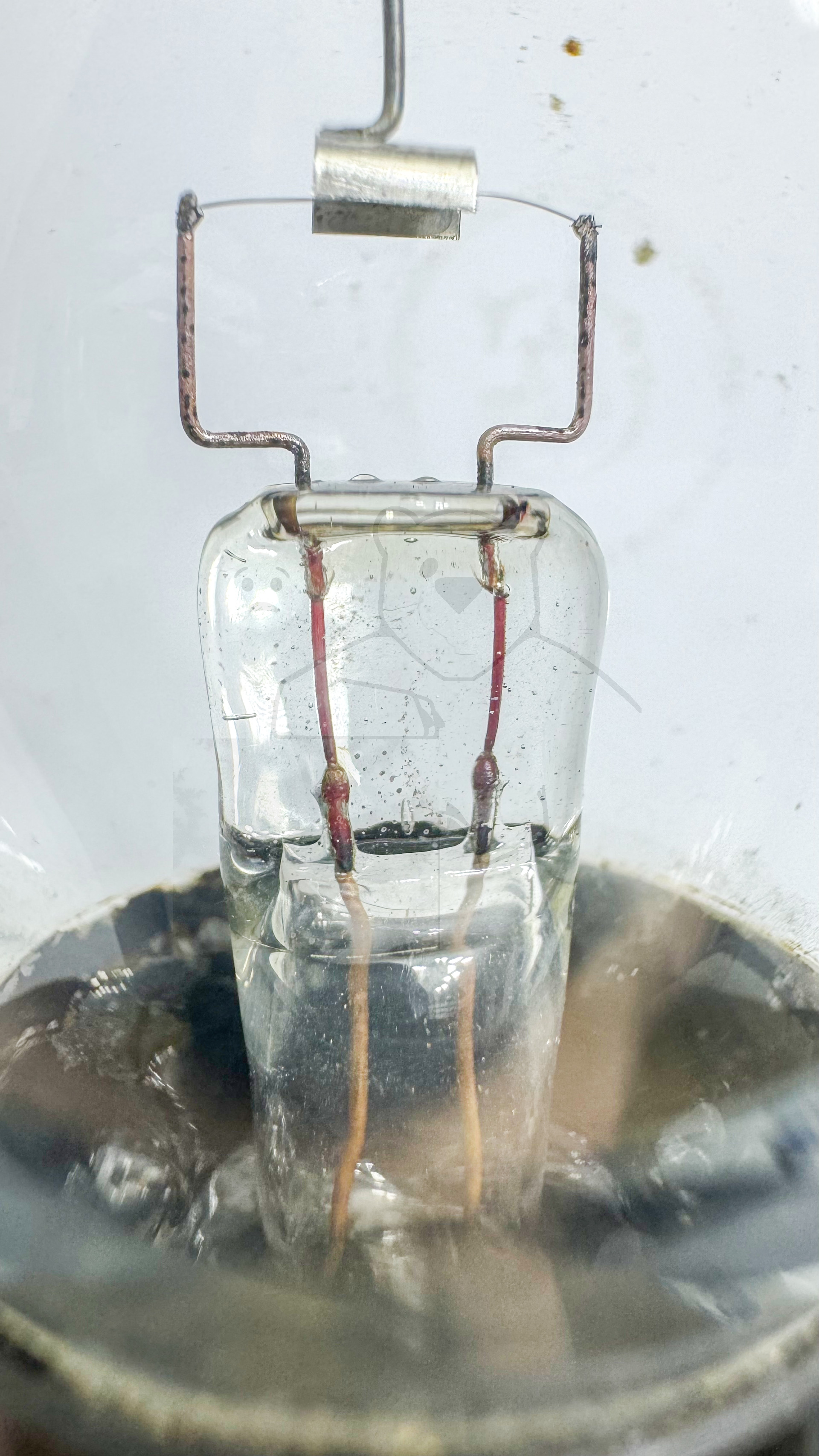

Röhre GW05R #6388 Bild 2
Röhre GW05R #6388 Bild 3

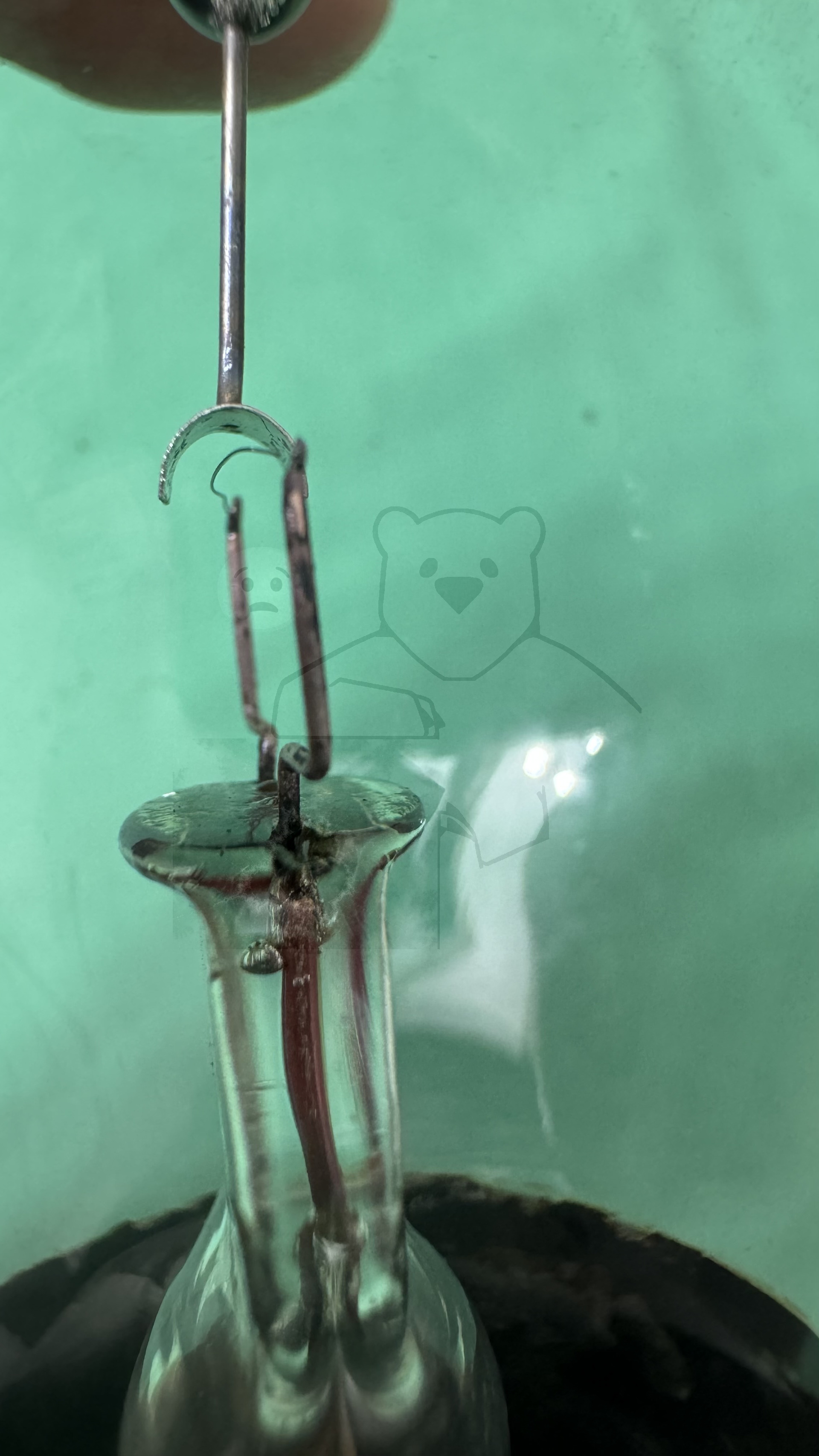

Röhre GW05R #6388 Bild 4
Röhre GW05R #6388 Bild 5

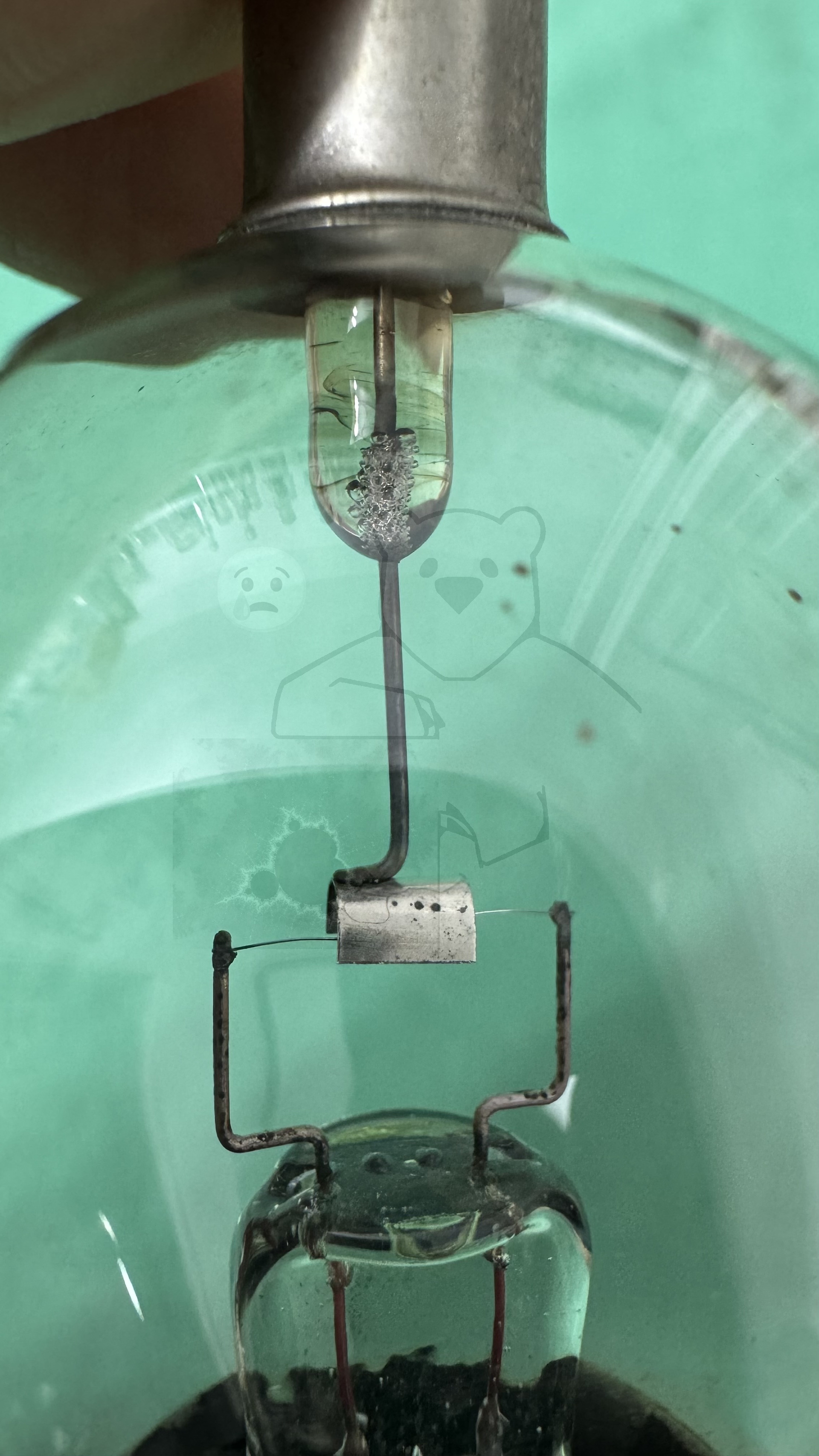

Röhre GW05R #6388 Bild 6
Röhre GW05R #6388 Bild 7

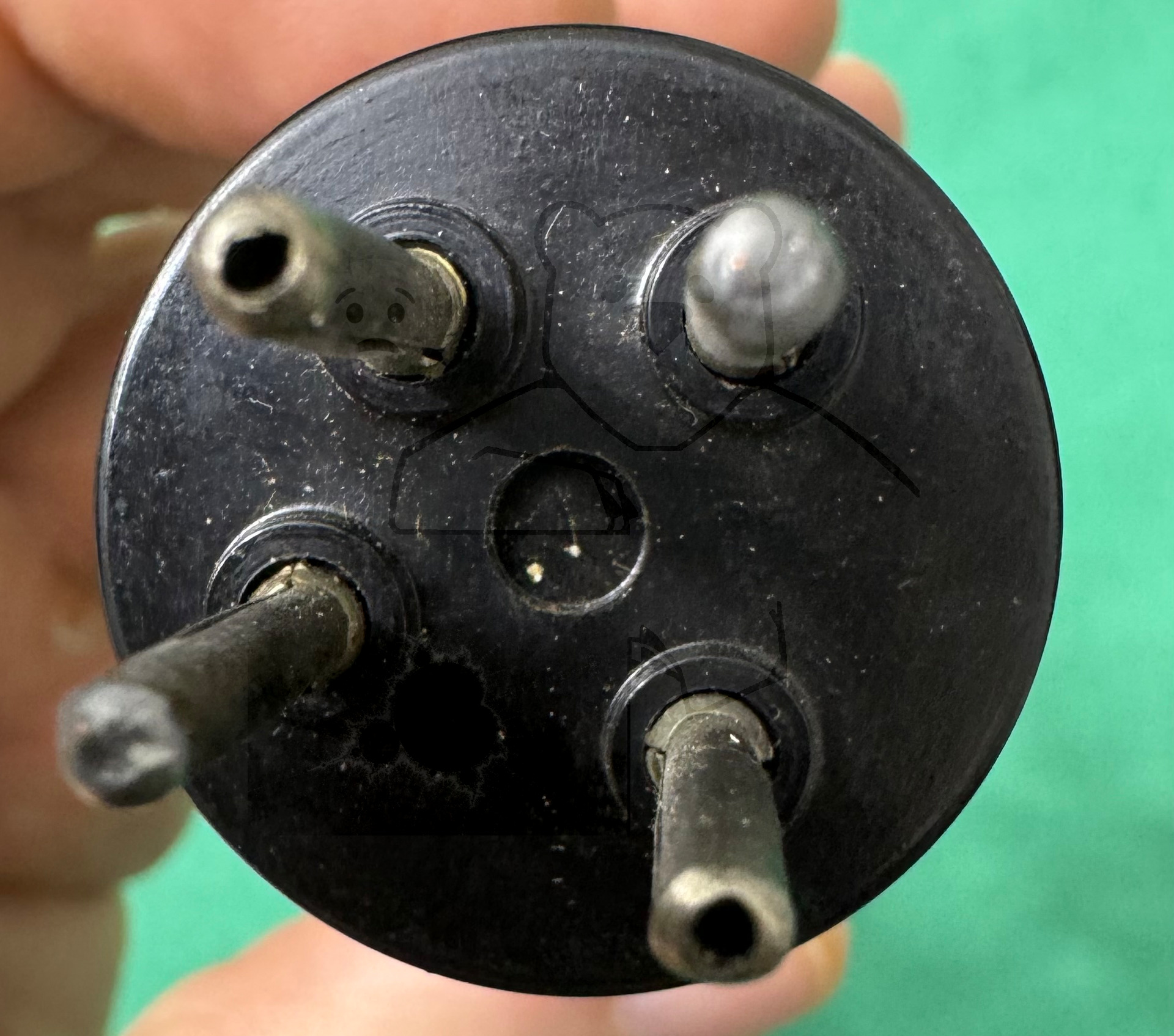

Röhre GW05R #6388 Bild 8
