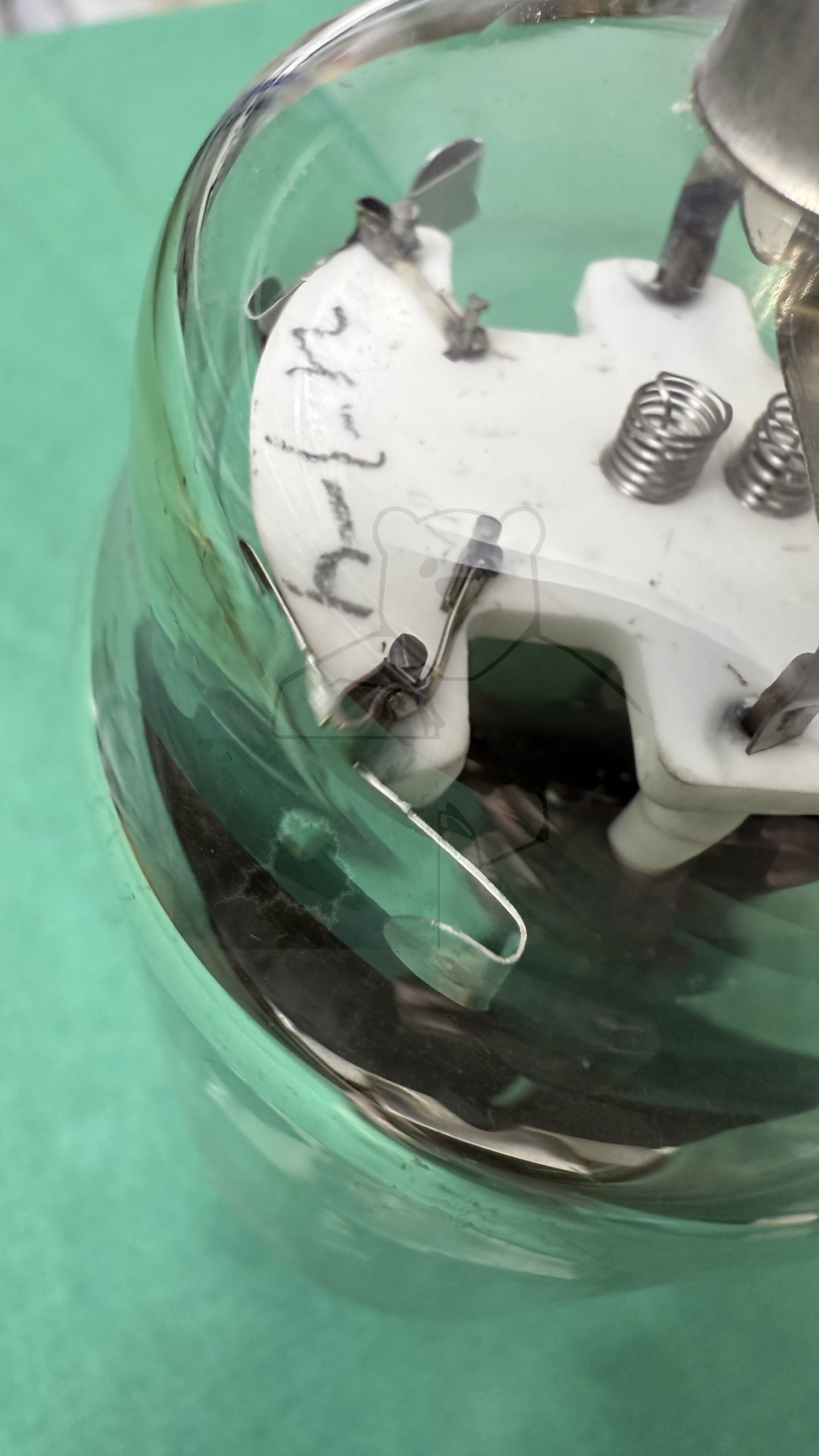

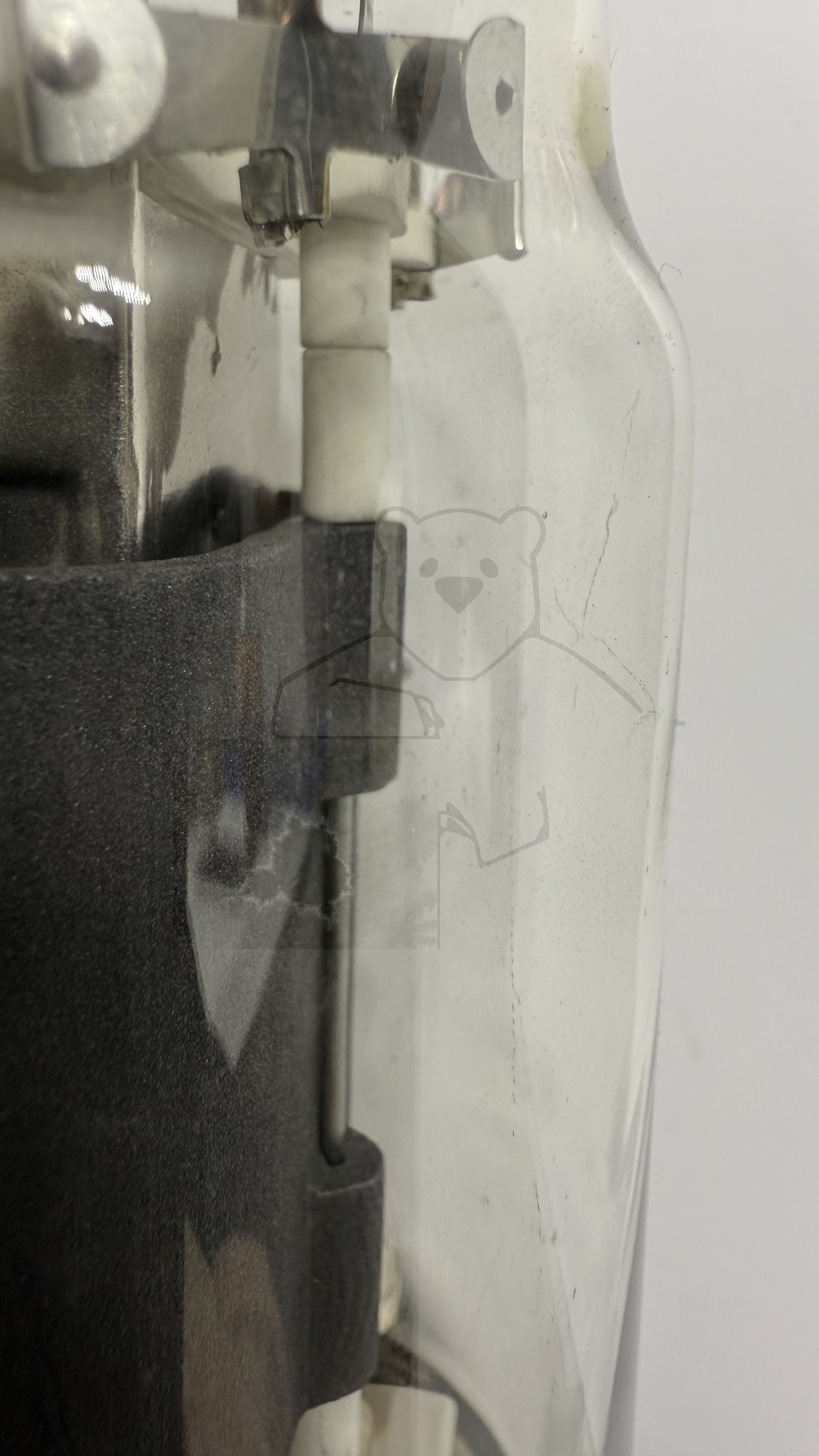

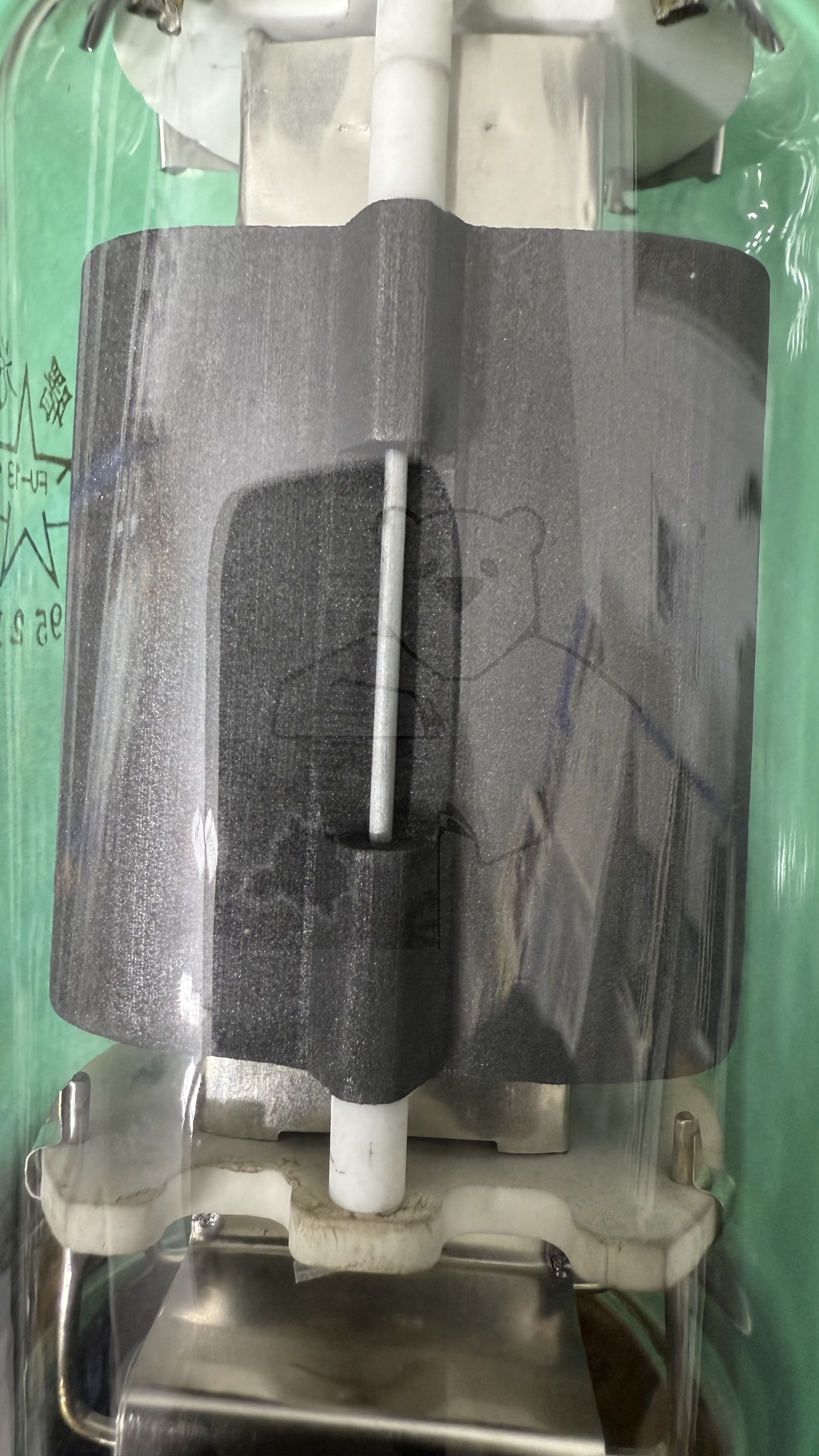

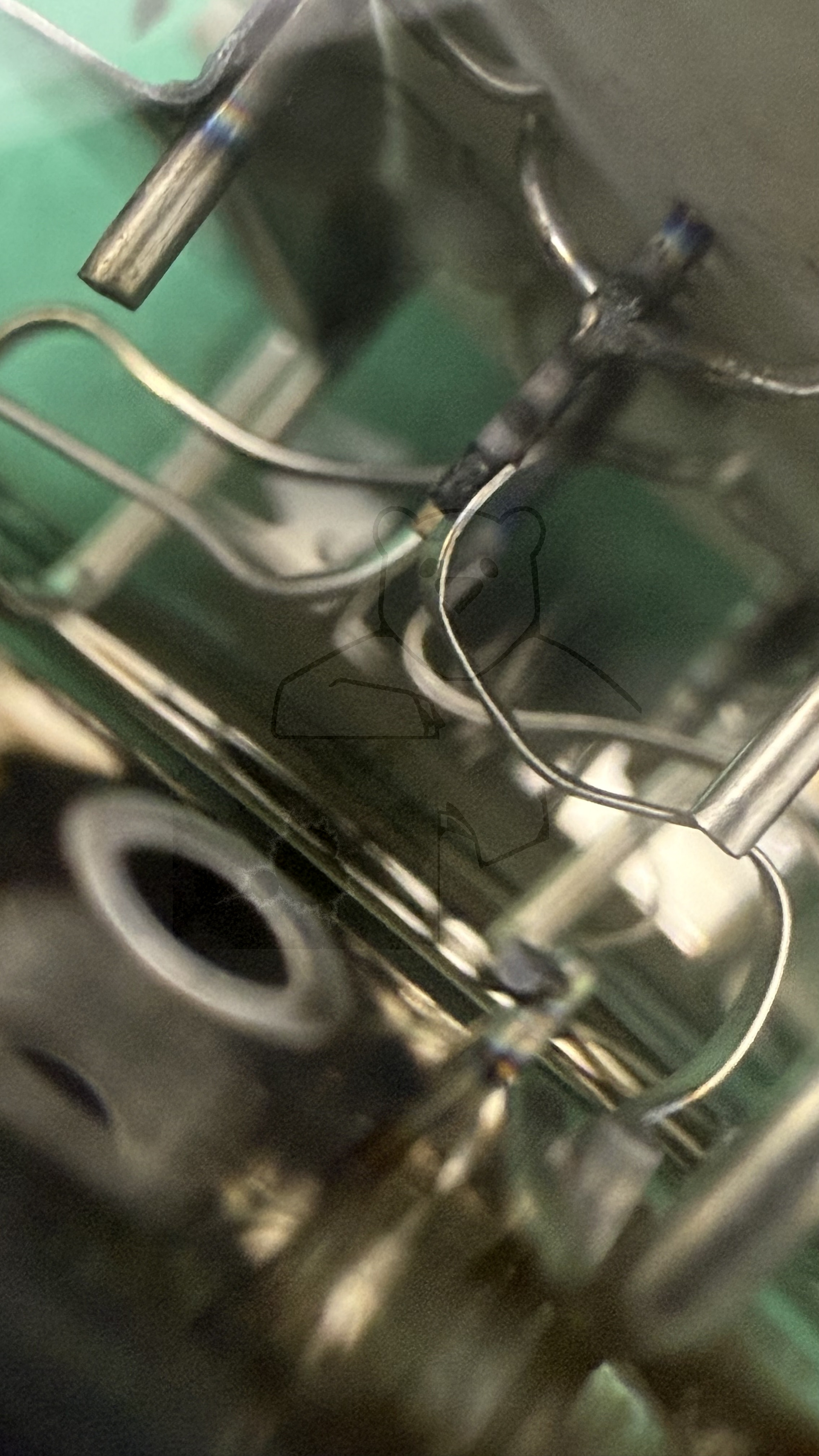

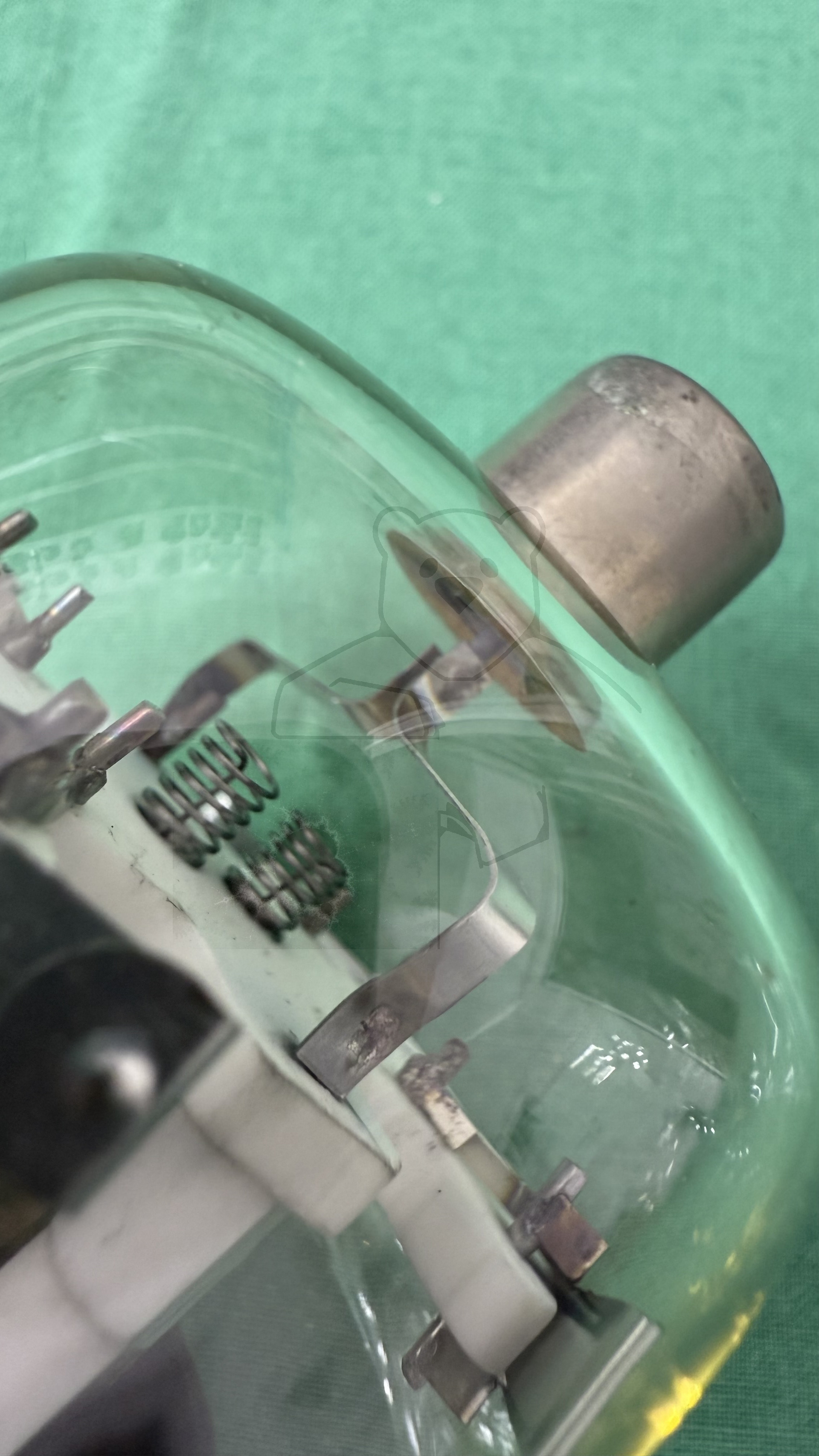

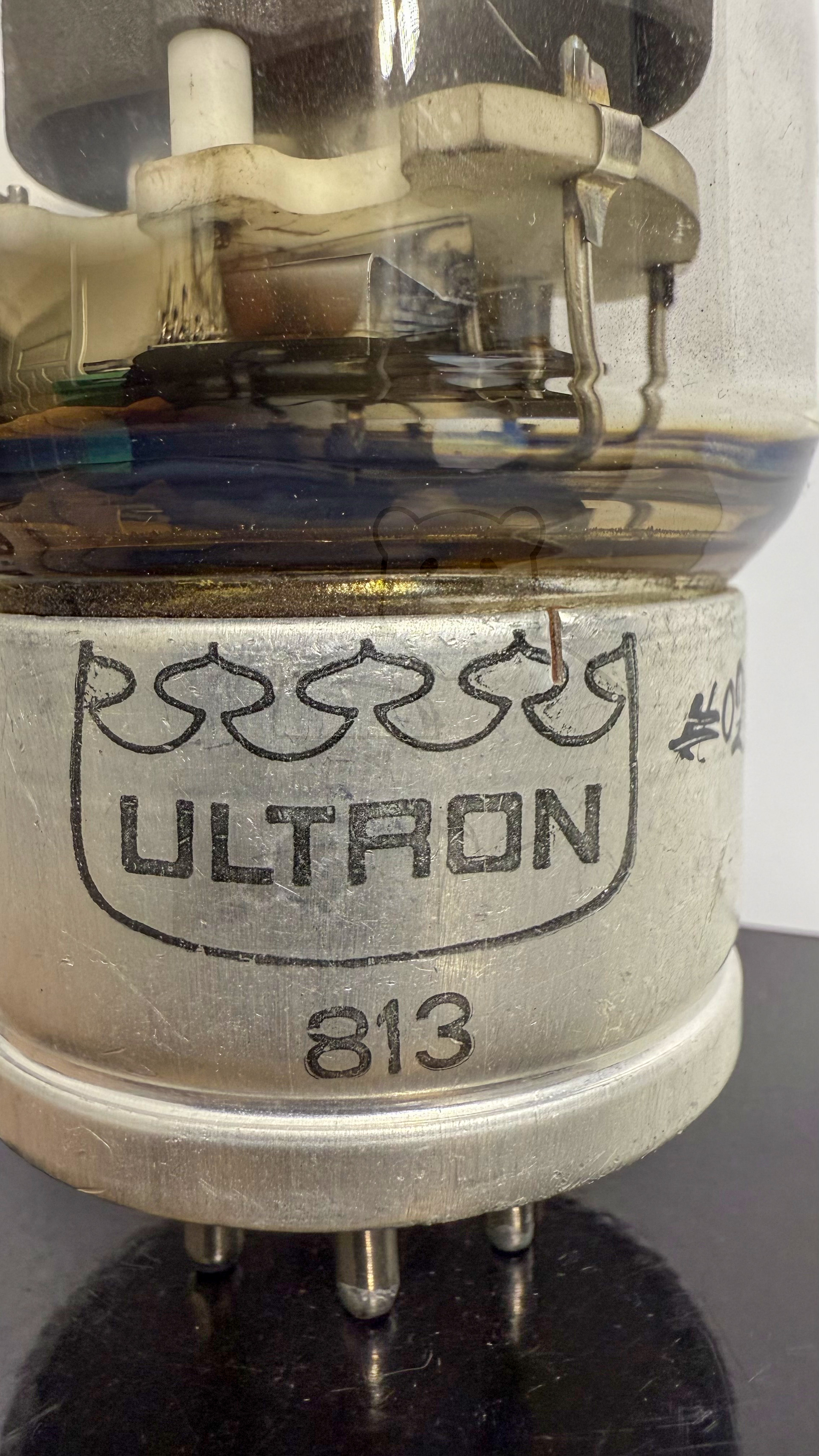

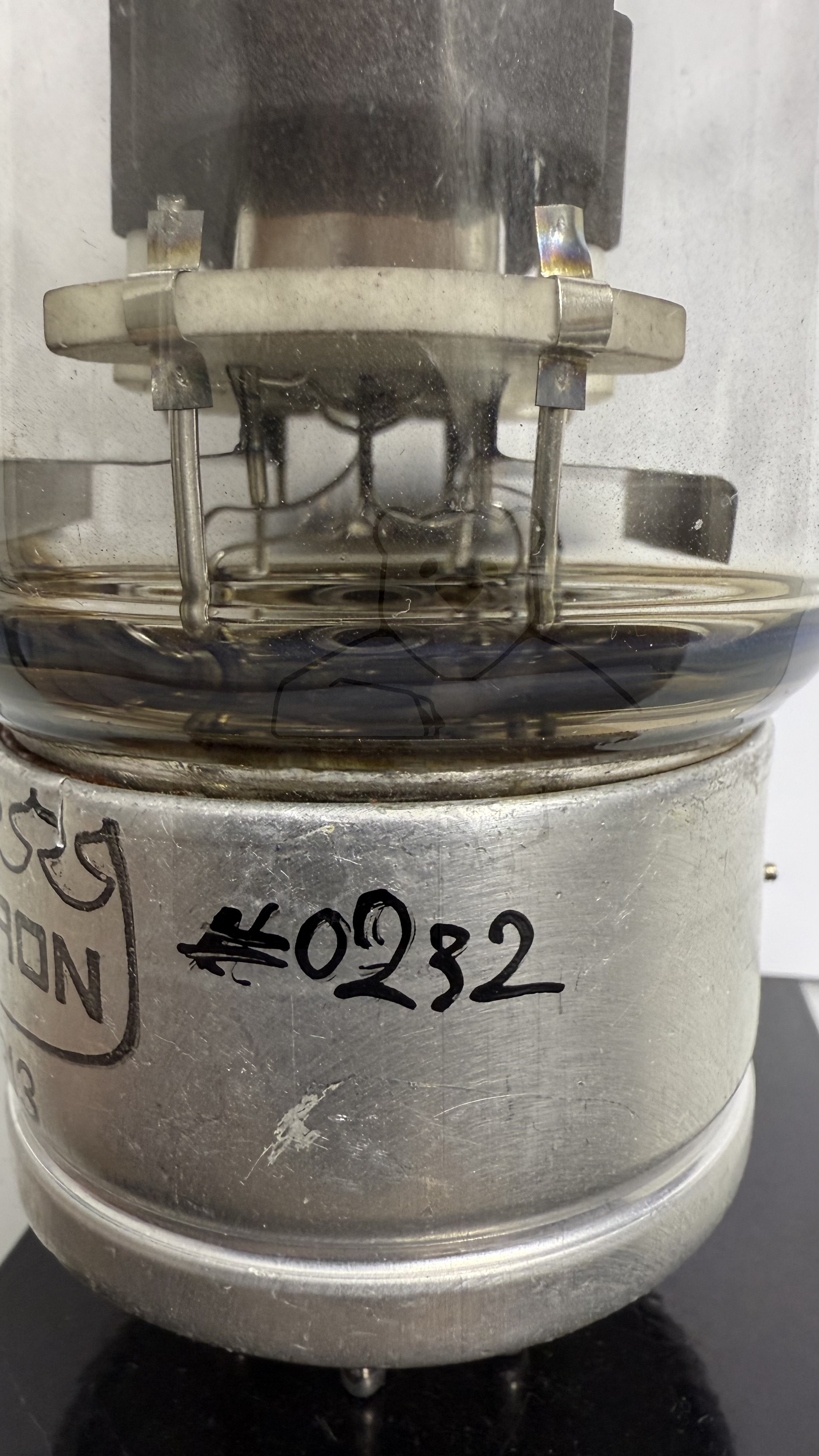

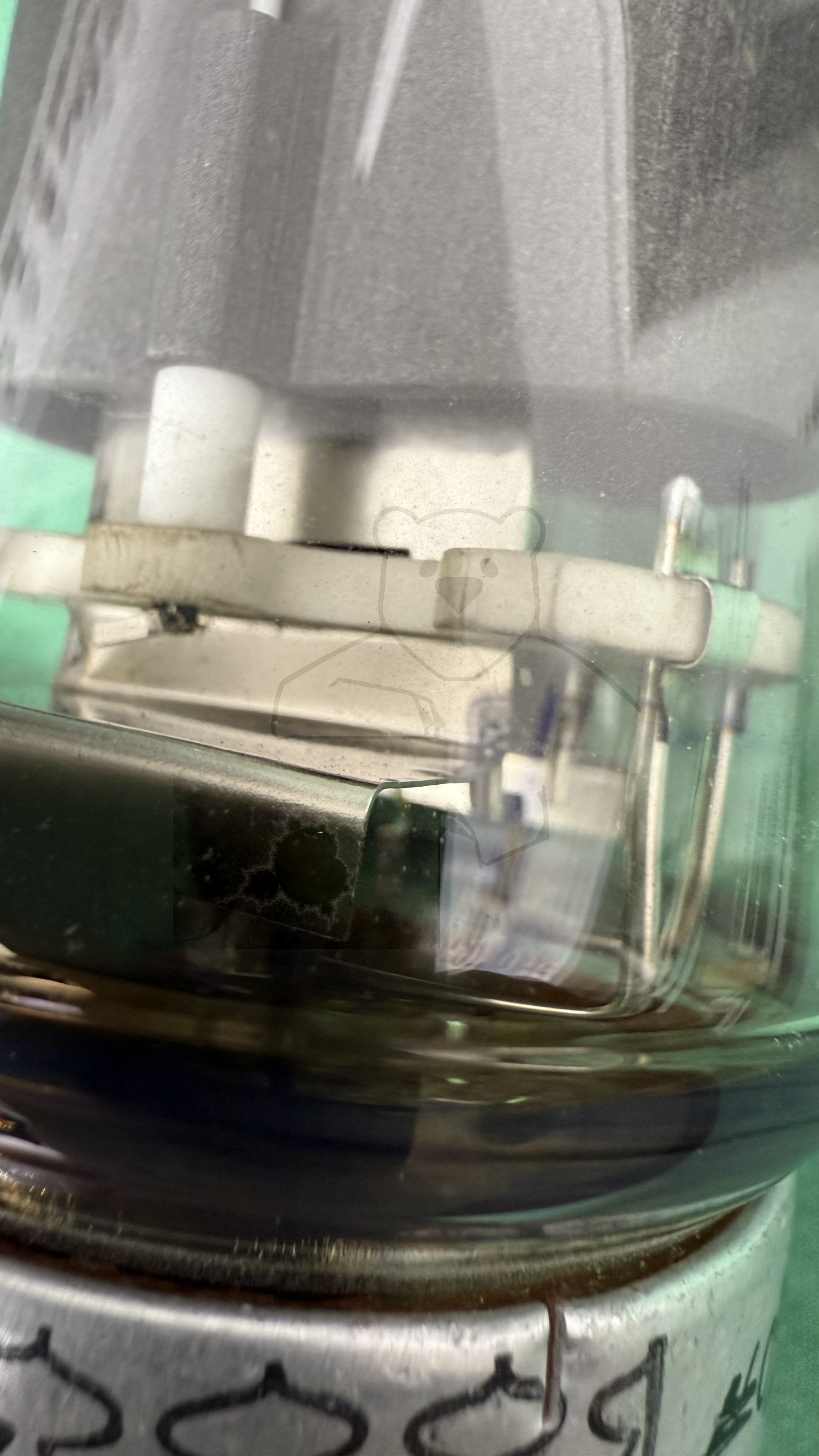

Daten und Bilder der Röhre: FU-13

🔎 Beschreibung der Röhre: FU-13

Name	FU-13
Vergleichsname	813
Heizspannung (Volt)	10
Heizstrom (Ampère)	5
Art der Heizung	Direkt

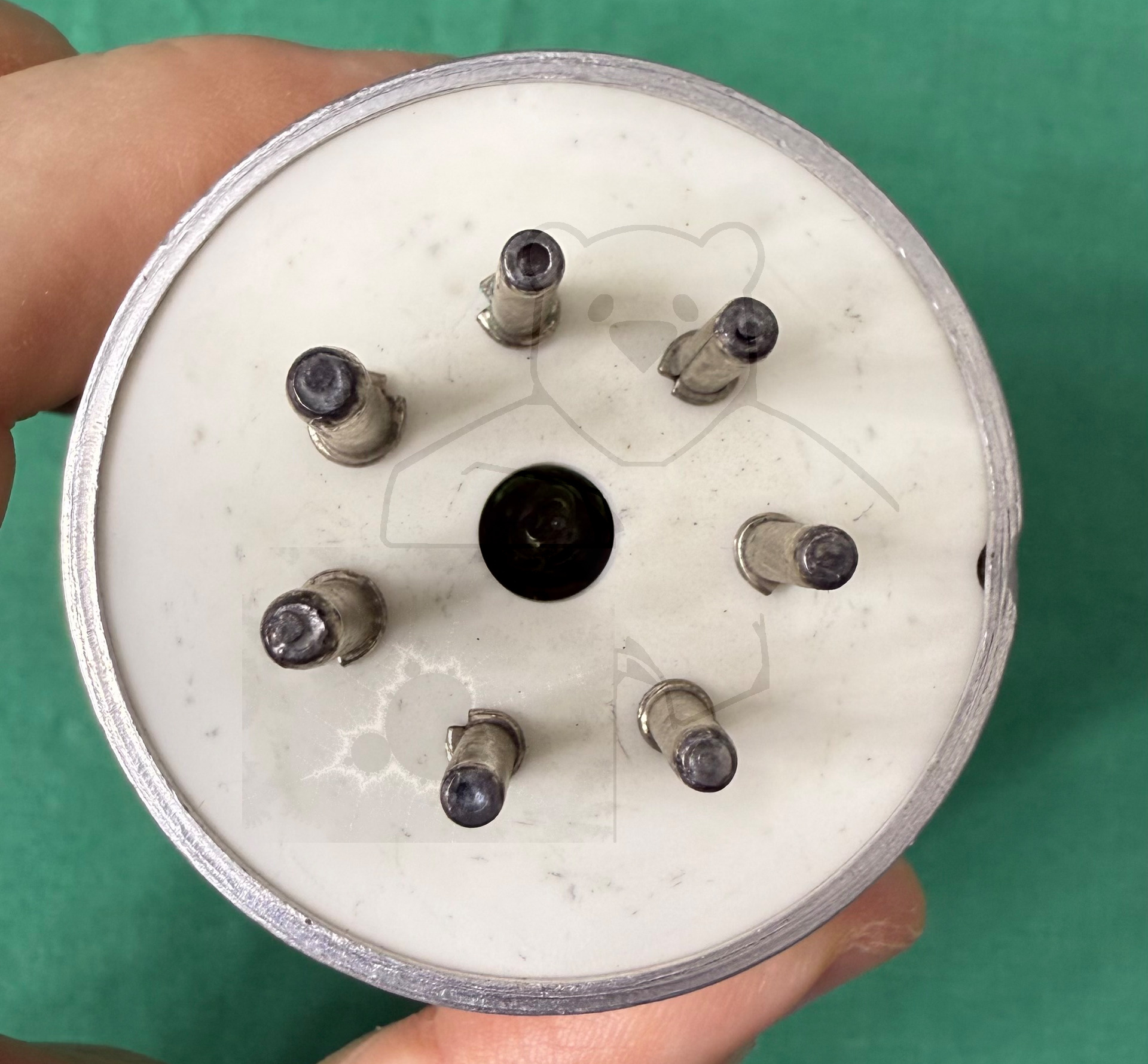

Röhren mit Sockel	→ Informationen zum Sockel: USA, Giant, 7pol. Bayonet → Liste aller Röhren mit: USA, Giant, 7pol. Bayonet
Zusätzliche Informationen	Baugleich mit der 813 von RCA
Letzte Änderung	10.11.2024 06:01:16

🔎 Beschreibung der Systeme für die Röhre: FU-13

	System 1
Kathode	1
Gitter 1	4
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 6
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

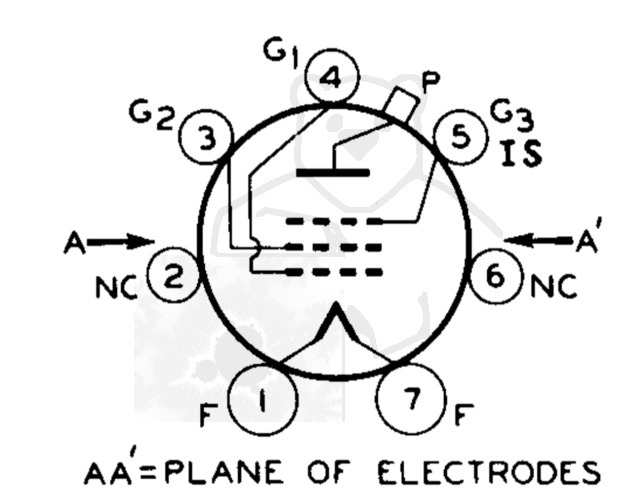

🔎 Sockelschaltung der FU-13

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: FU-13
Datenblatt 813 RCA.pdf (901 kB)
Datenblatt FU13 China [www.tubedata.info].pdf (268 kB)
