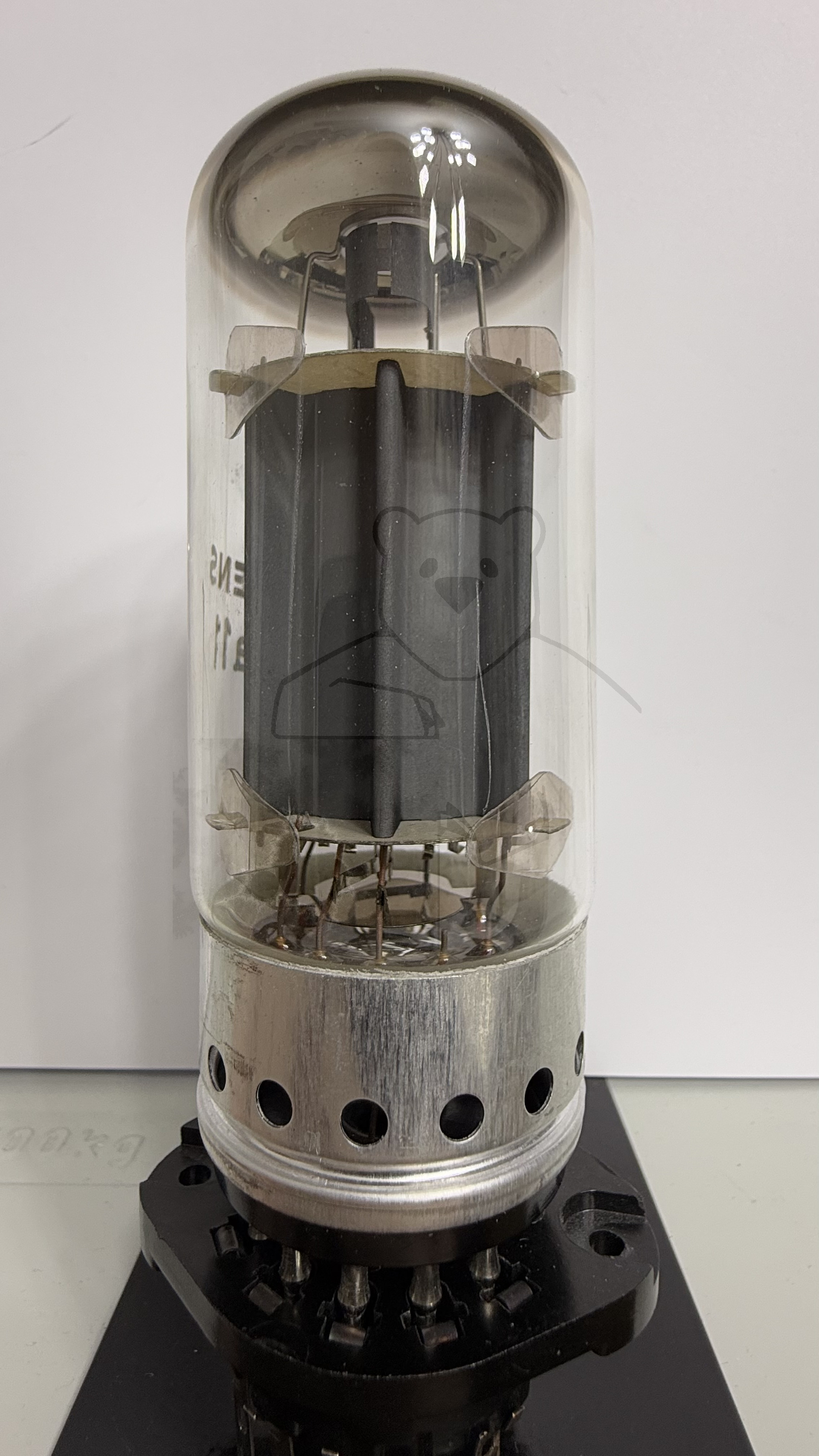

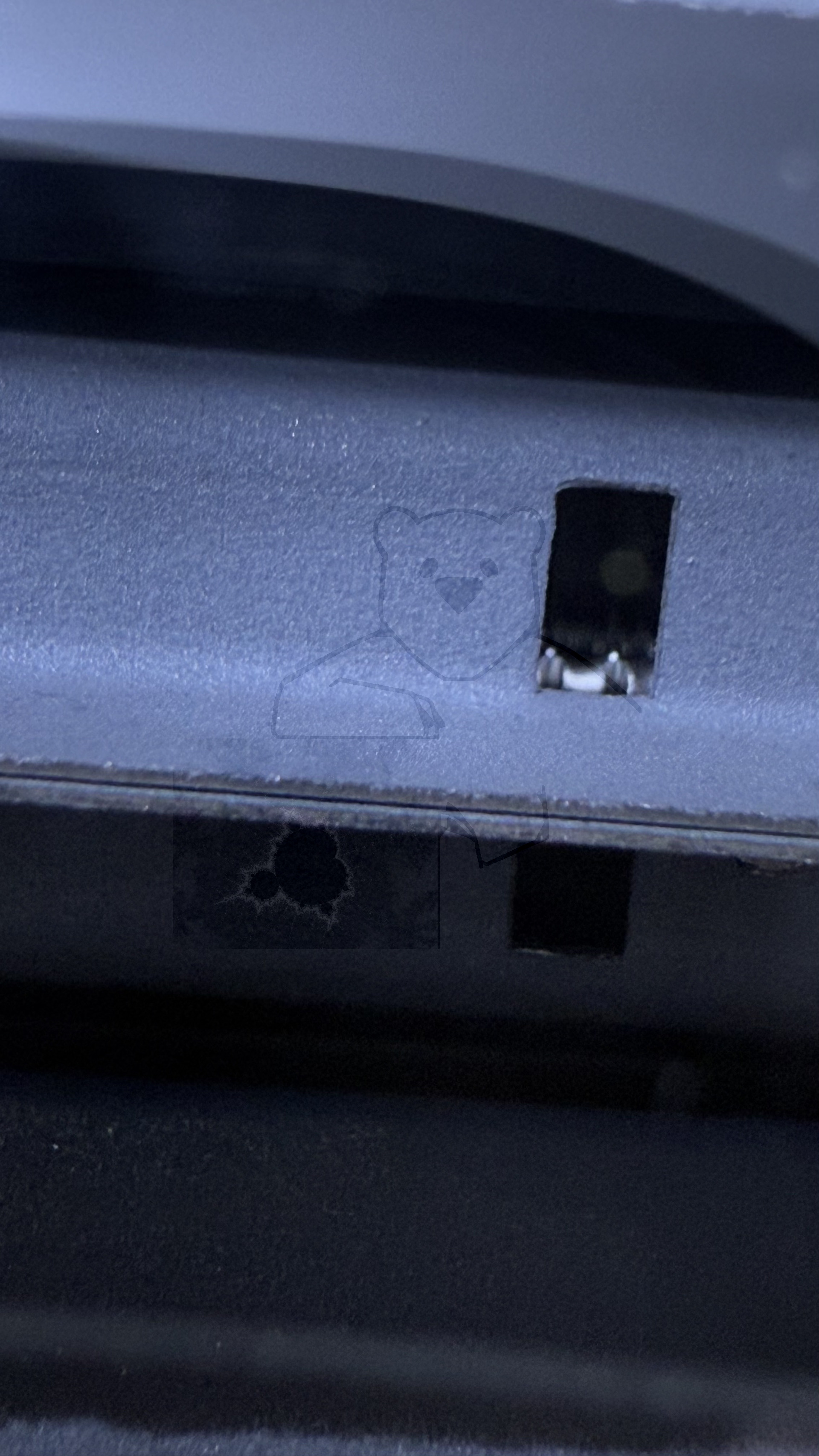

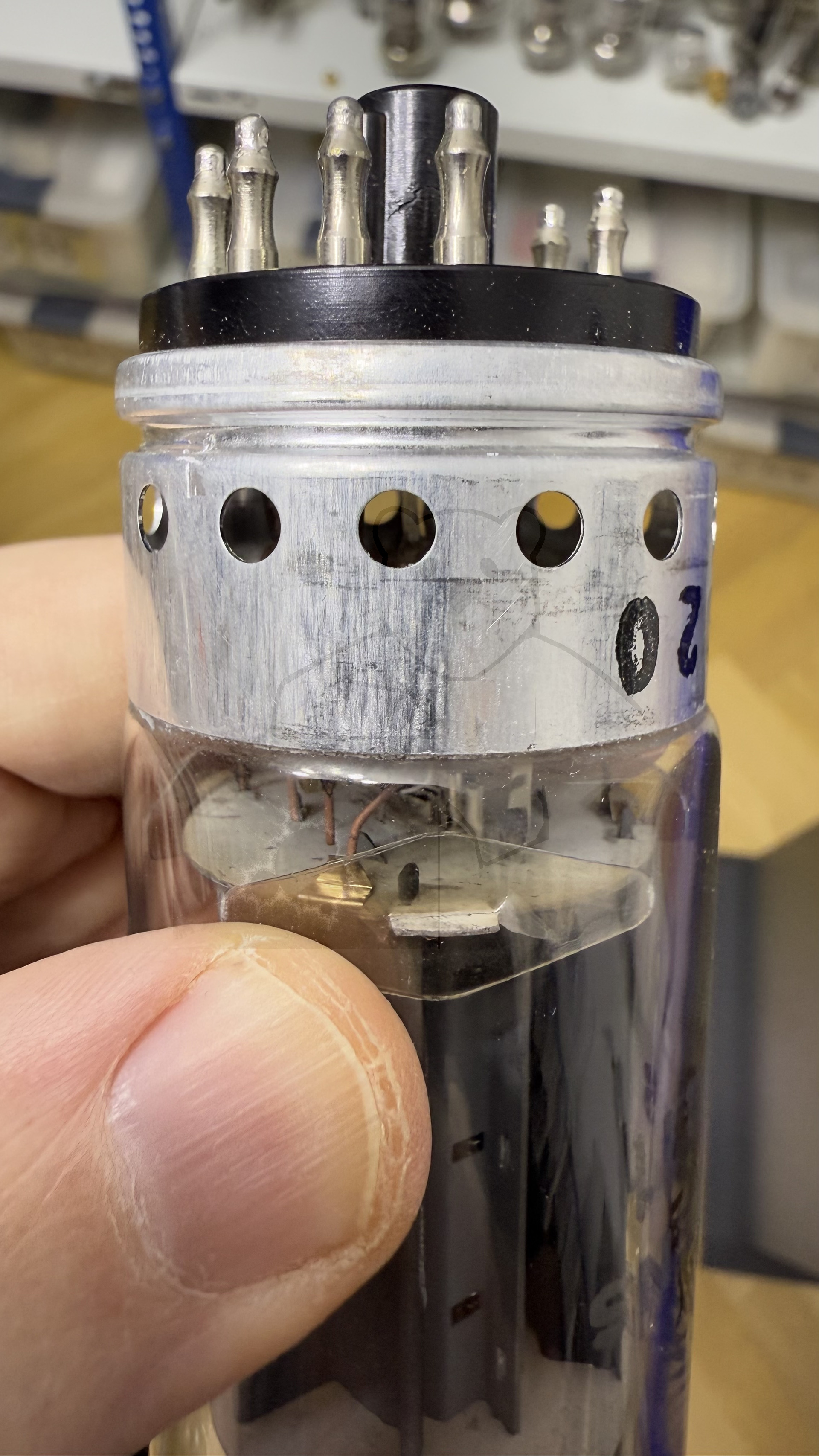

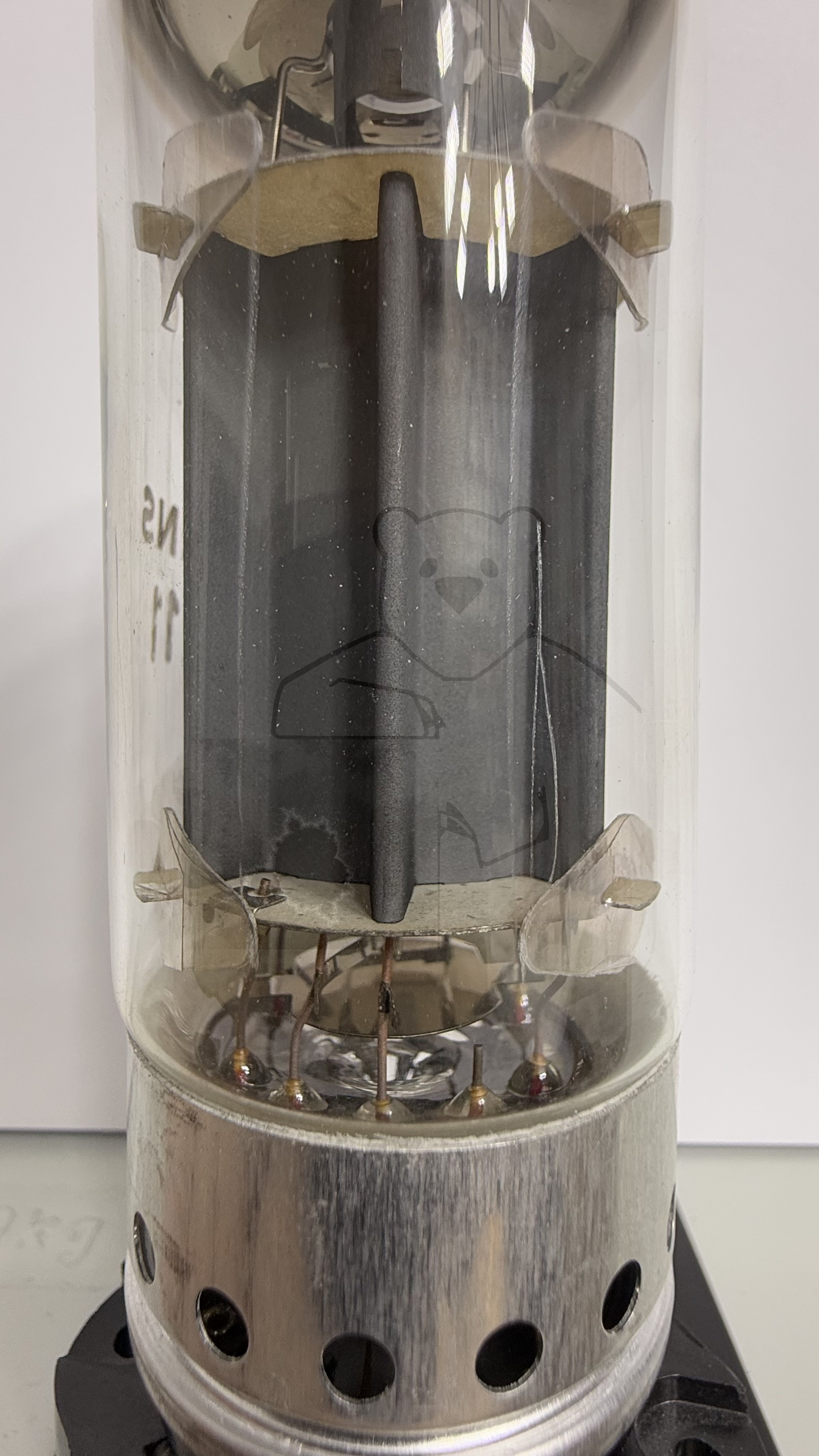

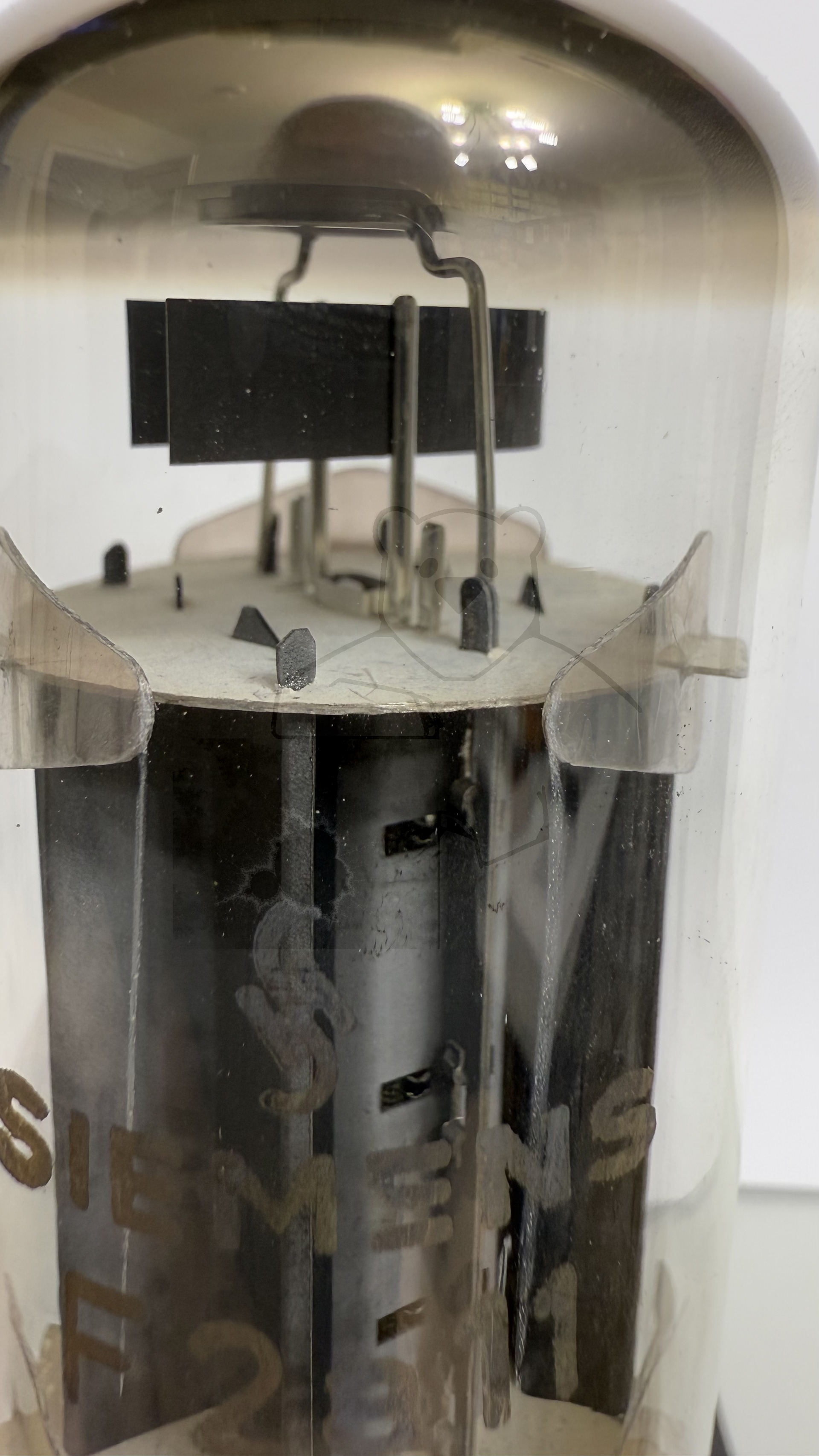

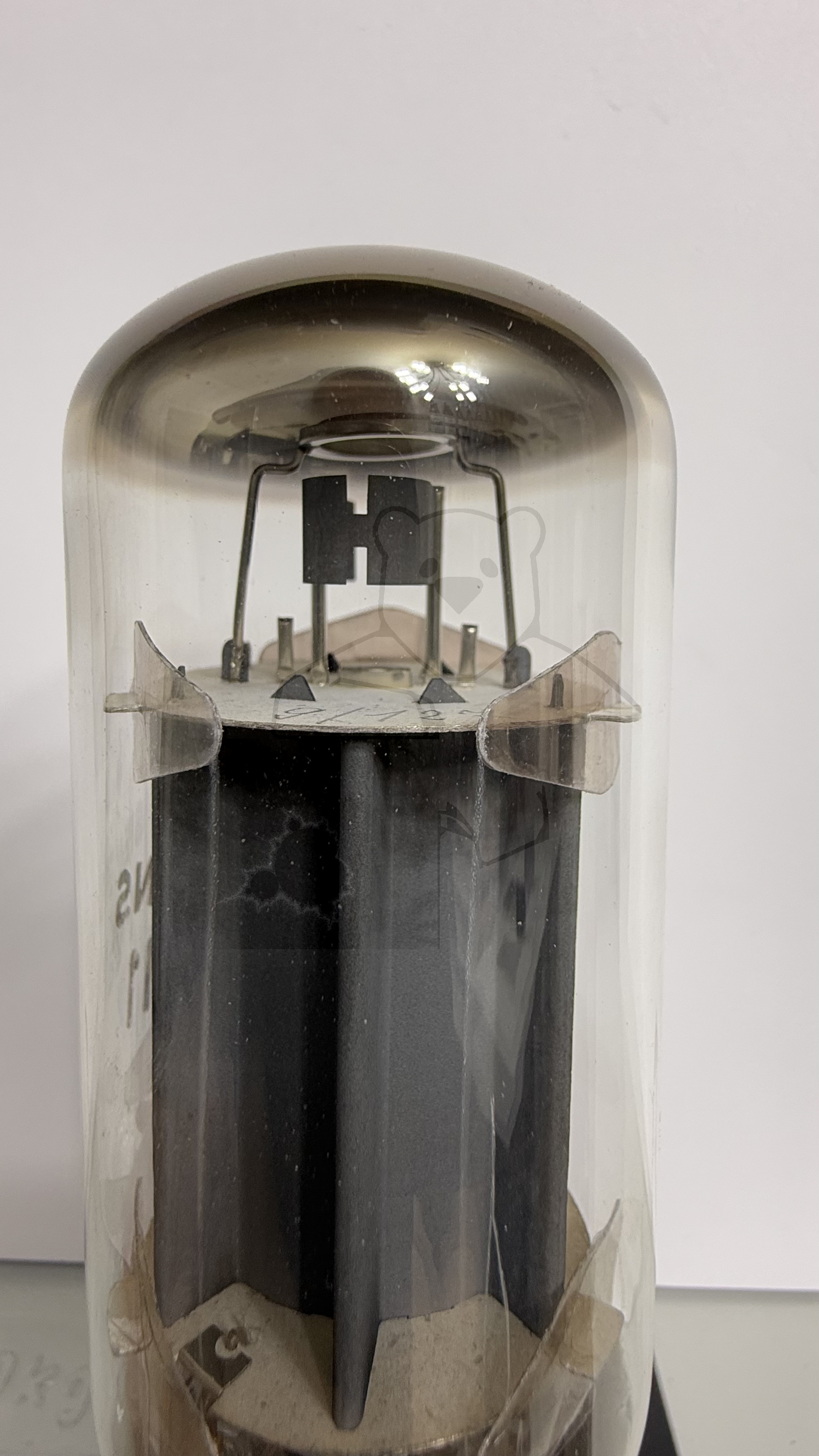

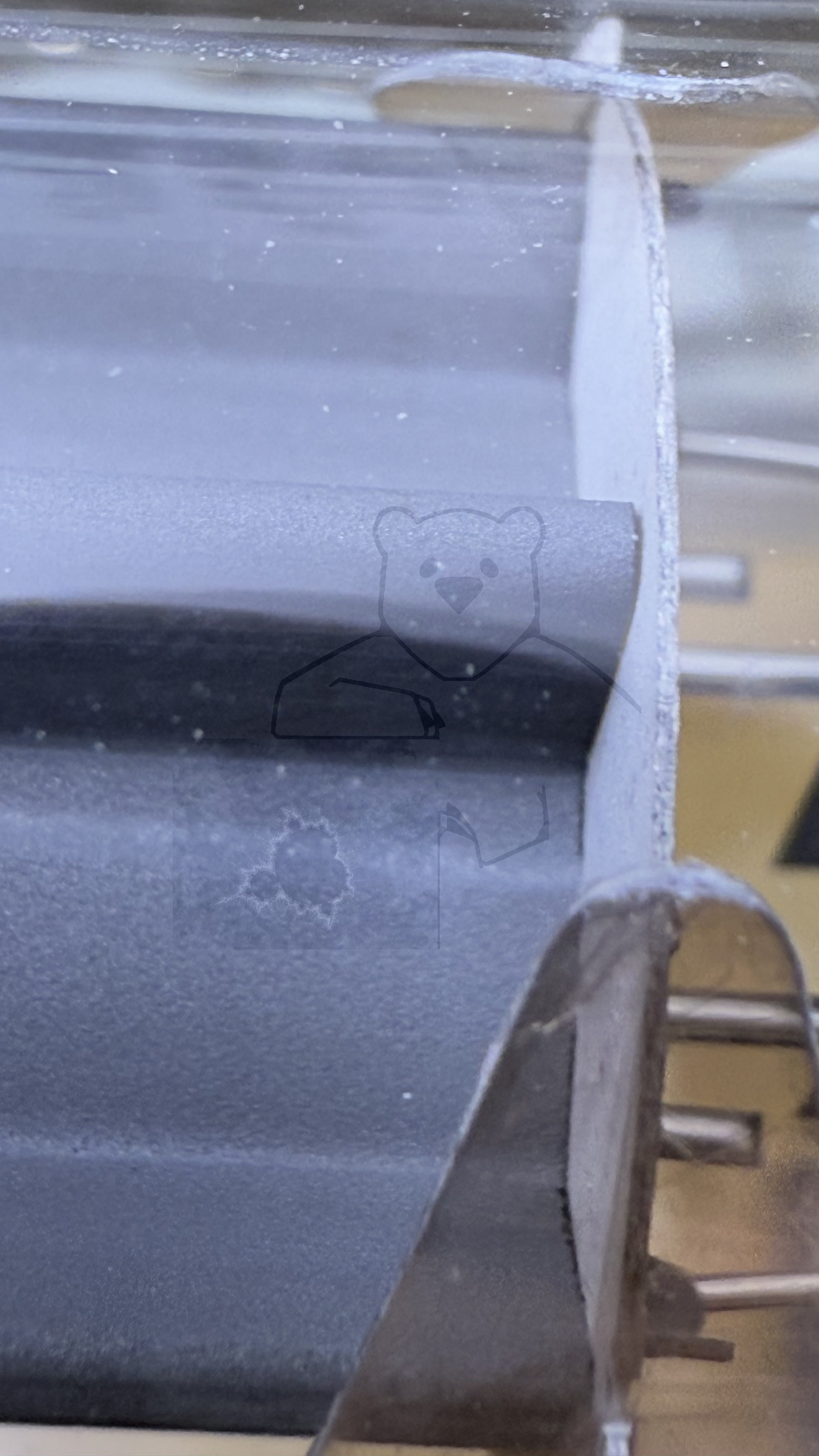

Daten und Bilder der Röhre: F2a11

🔎 Beschreibung der Röhre: F2a11

Name	F2a11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Achtung: Zählung der Stifte nach Siemens Datenblatt!
Letzte Änderung	20.03.2016 22:34:22

🔎 Beschreibung der Systeme für die Röhre: F2a11

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

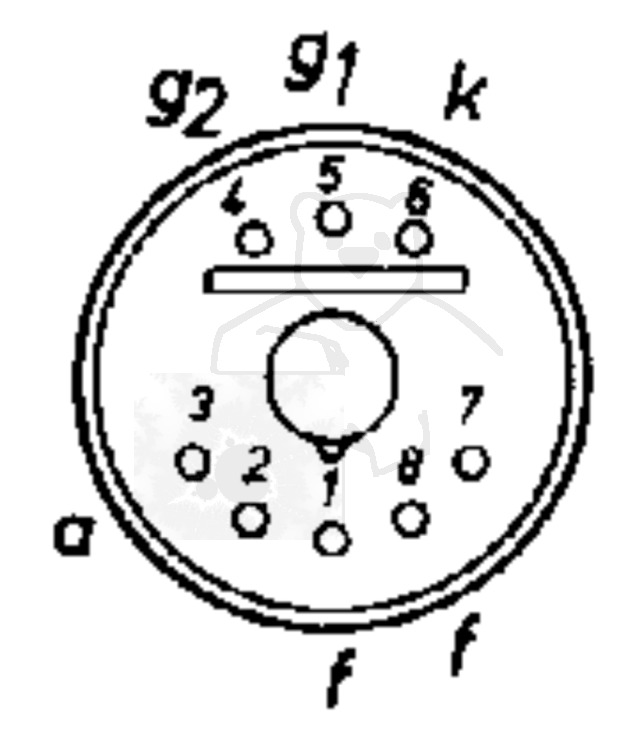

🔎 Sockelschaltung der F2a11

Bildquelle: Siemens Datenblatt

🔎 Datenblätter zur Röhre: F2a11
Datenblatt F2a11 Siemens [www.tubedata.info].pdf (388 kB)
Pruefkarte F2a11 - Neuberger RPM370 Roehrenmessgeraet.pdf (230 kB)
