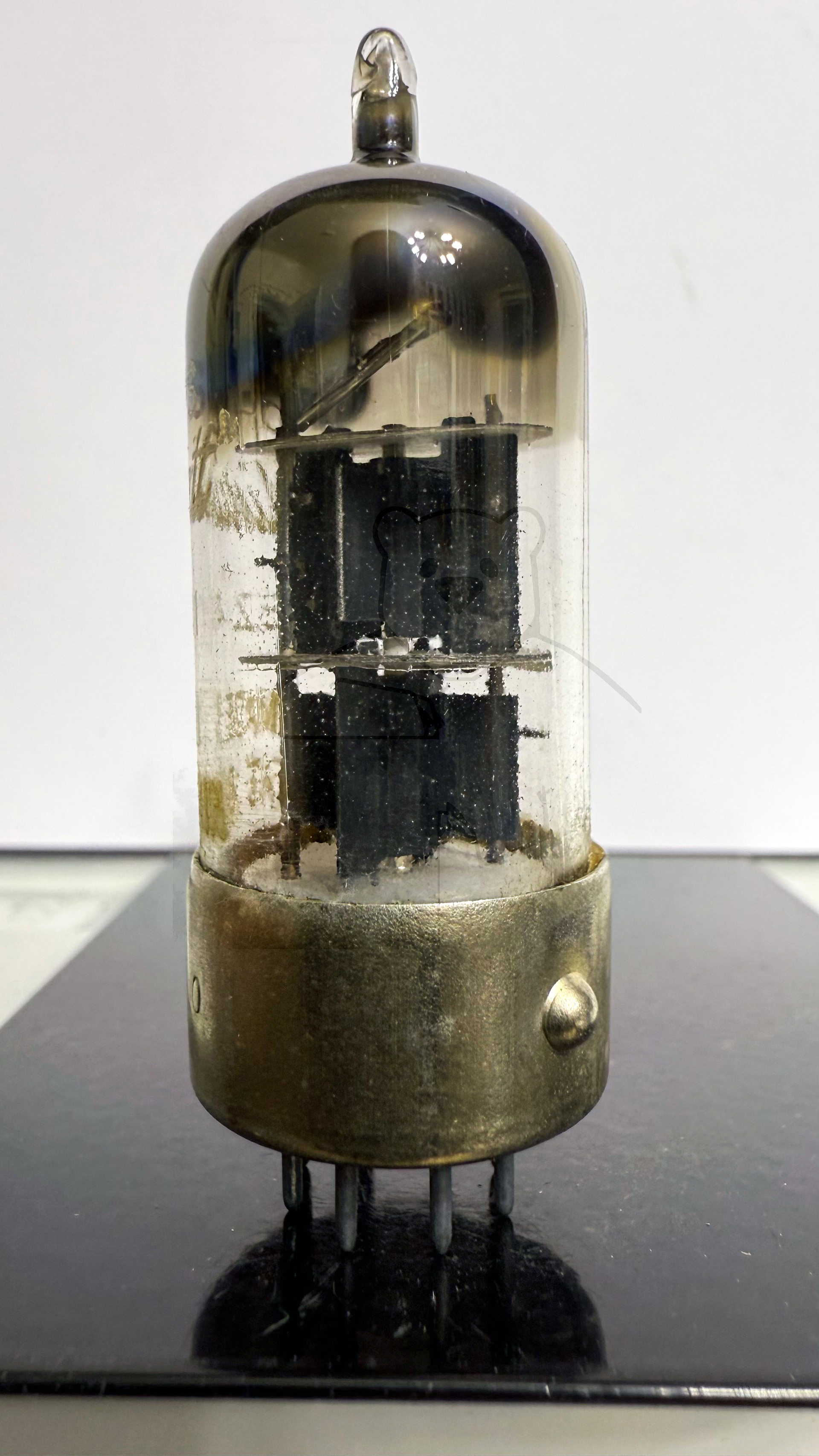

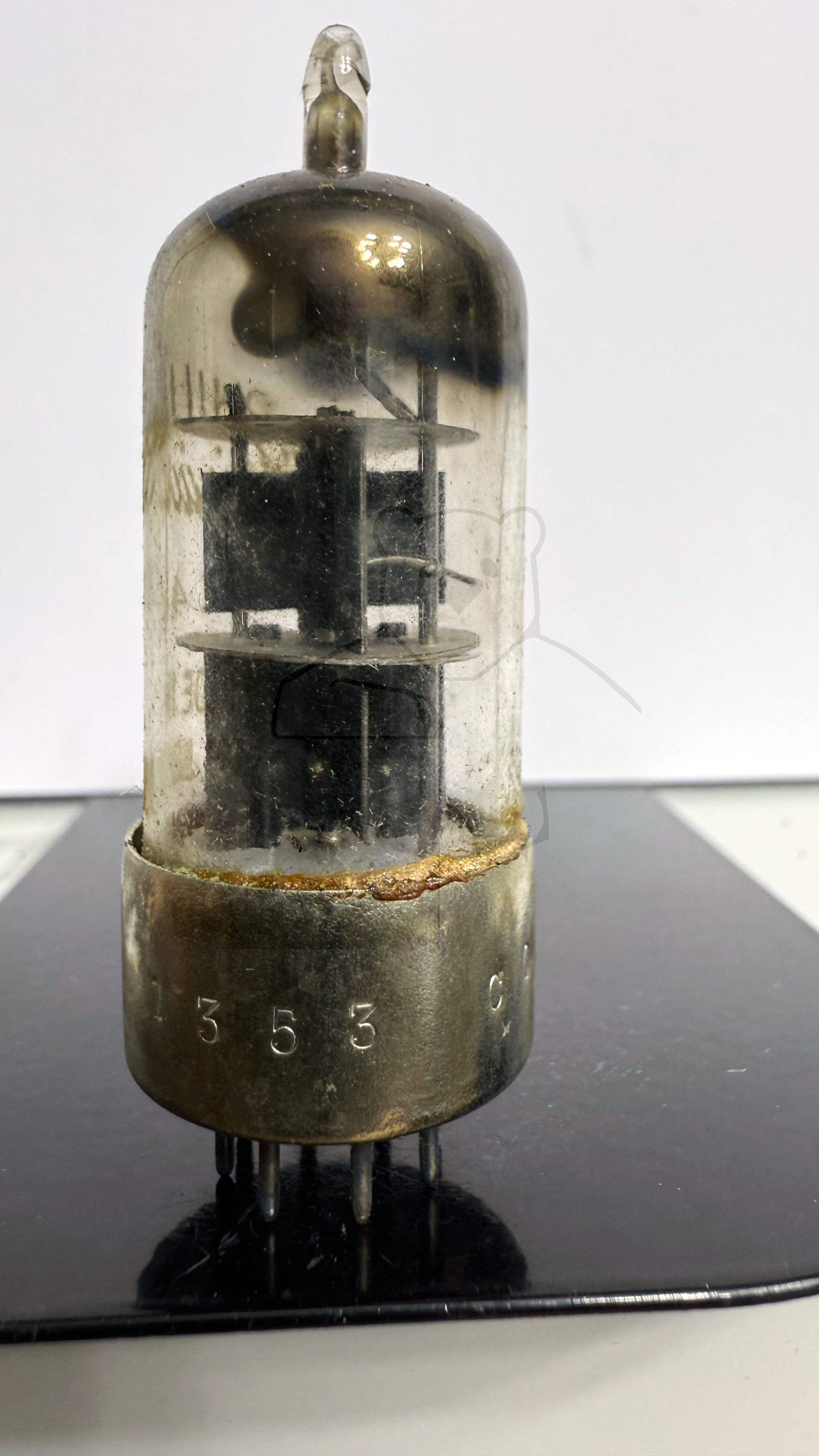

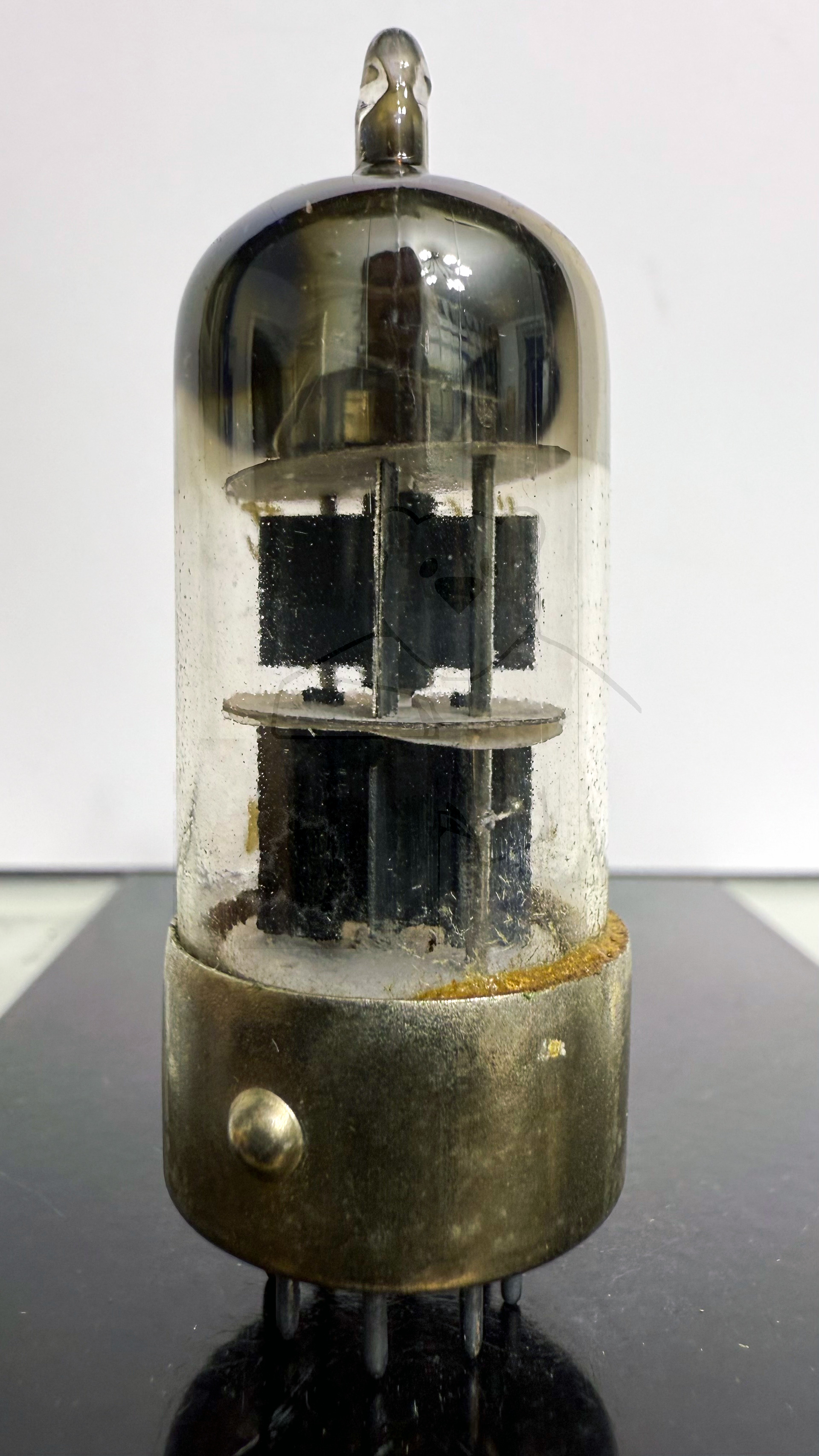

Daten und Bilder der Röhre: EZ41

🔎 Beschreibung der Röhre: EZ41

Name	EZ41
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:41:28

🔎 Beschreibung der Systeme für die Röhre: EZ41

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	6
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

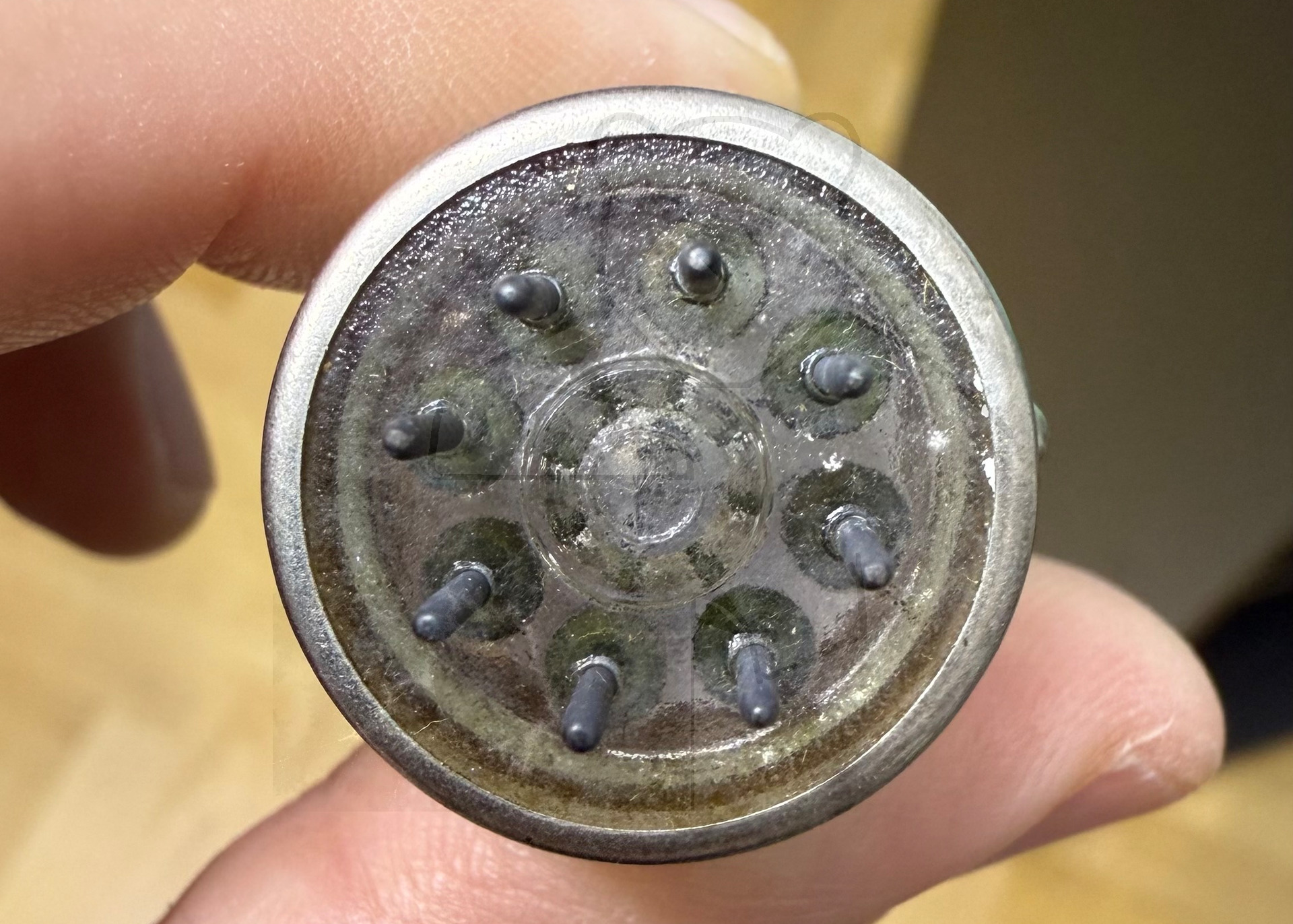

🔎 Sockelschaltung der EZ41

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EZ41
Anwendung EZ41 [www.tubedata.info].pdf (127 kB)
Datenblatt EZ41 Philips [www.tubedata.info].pdf (53 kB)
Pruefkarte EZ40 EZ113 EZ41 VG1 7Z4 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte EZ41 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
