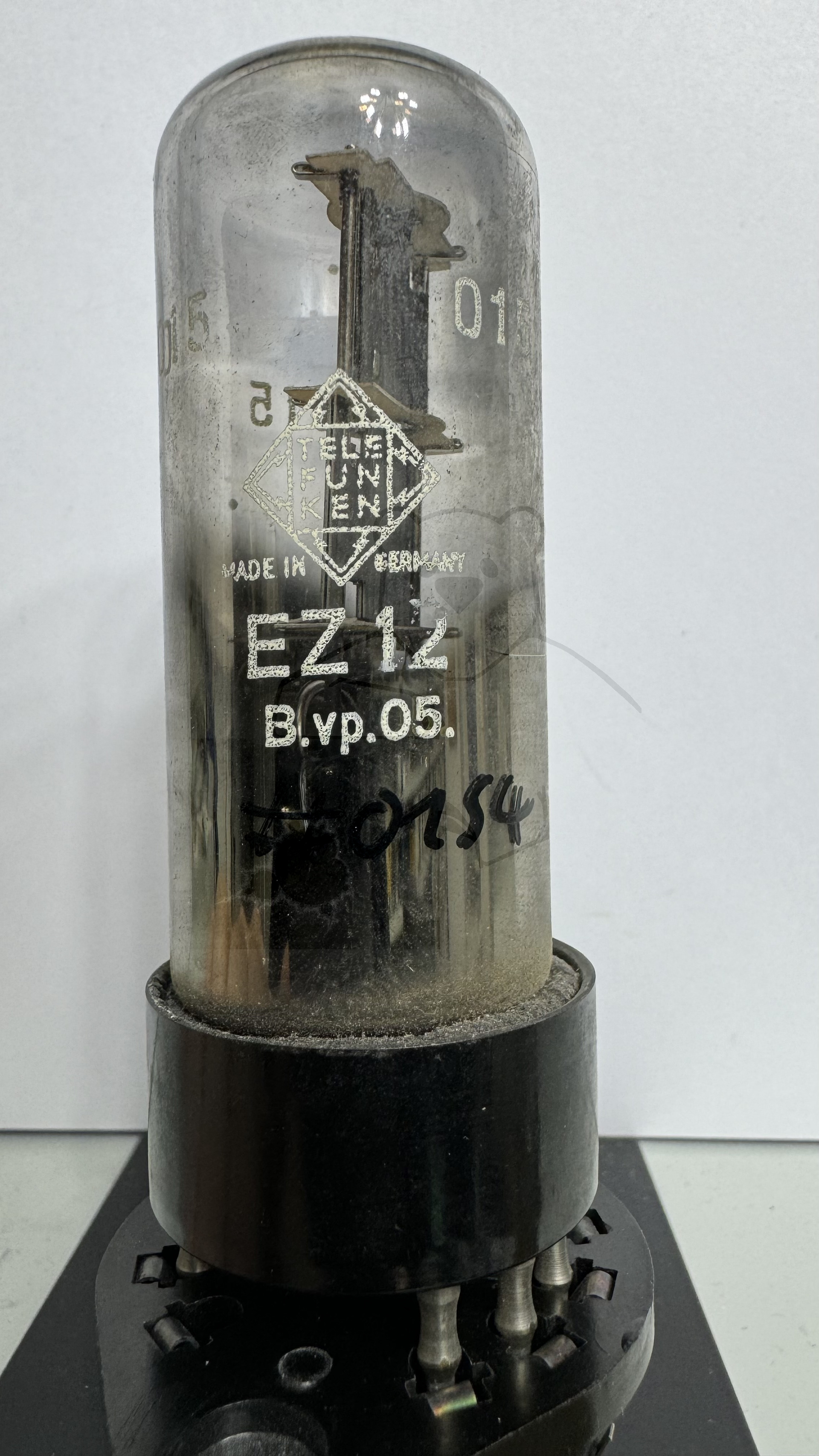

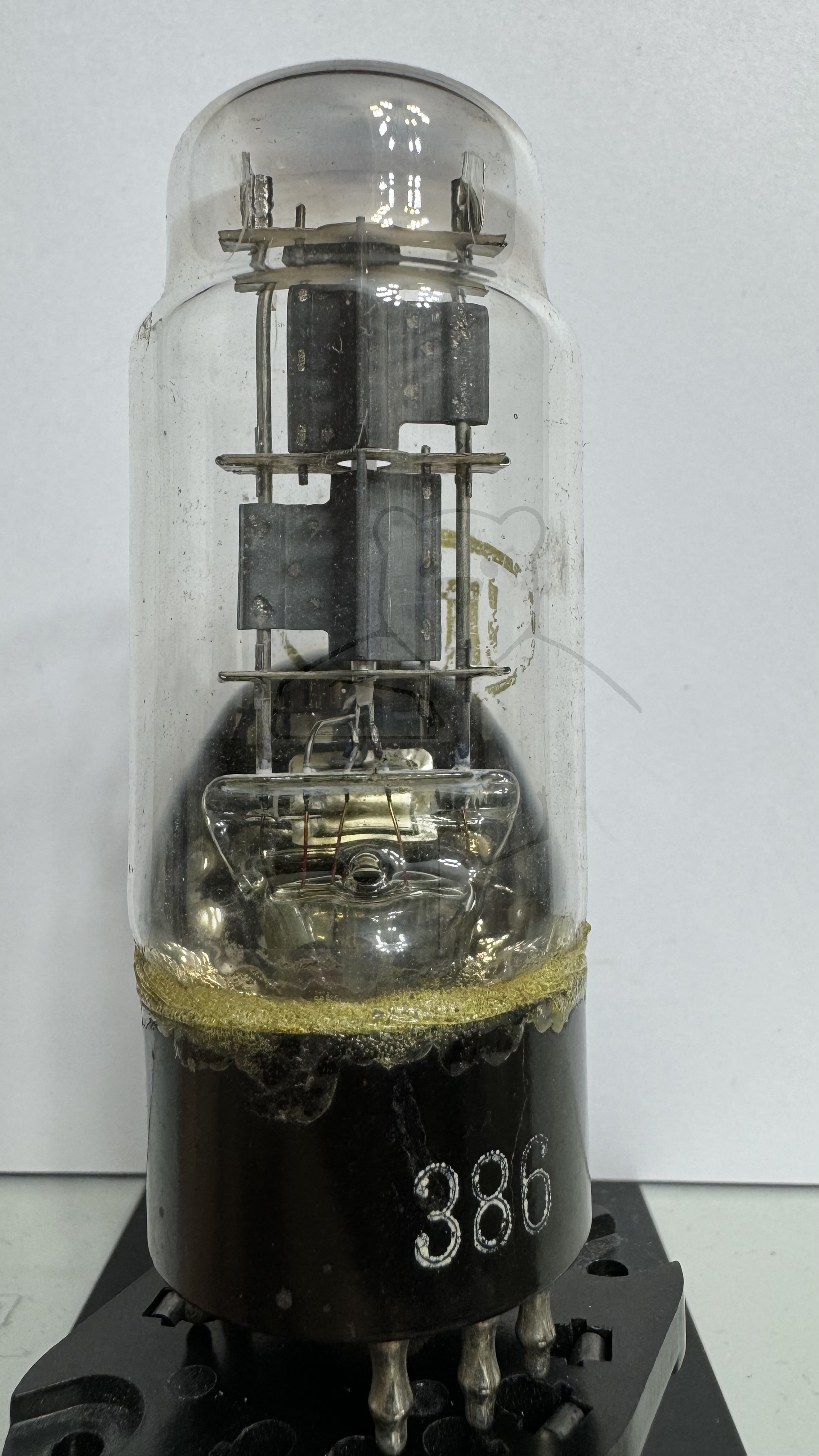

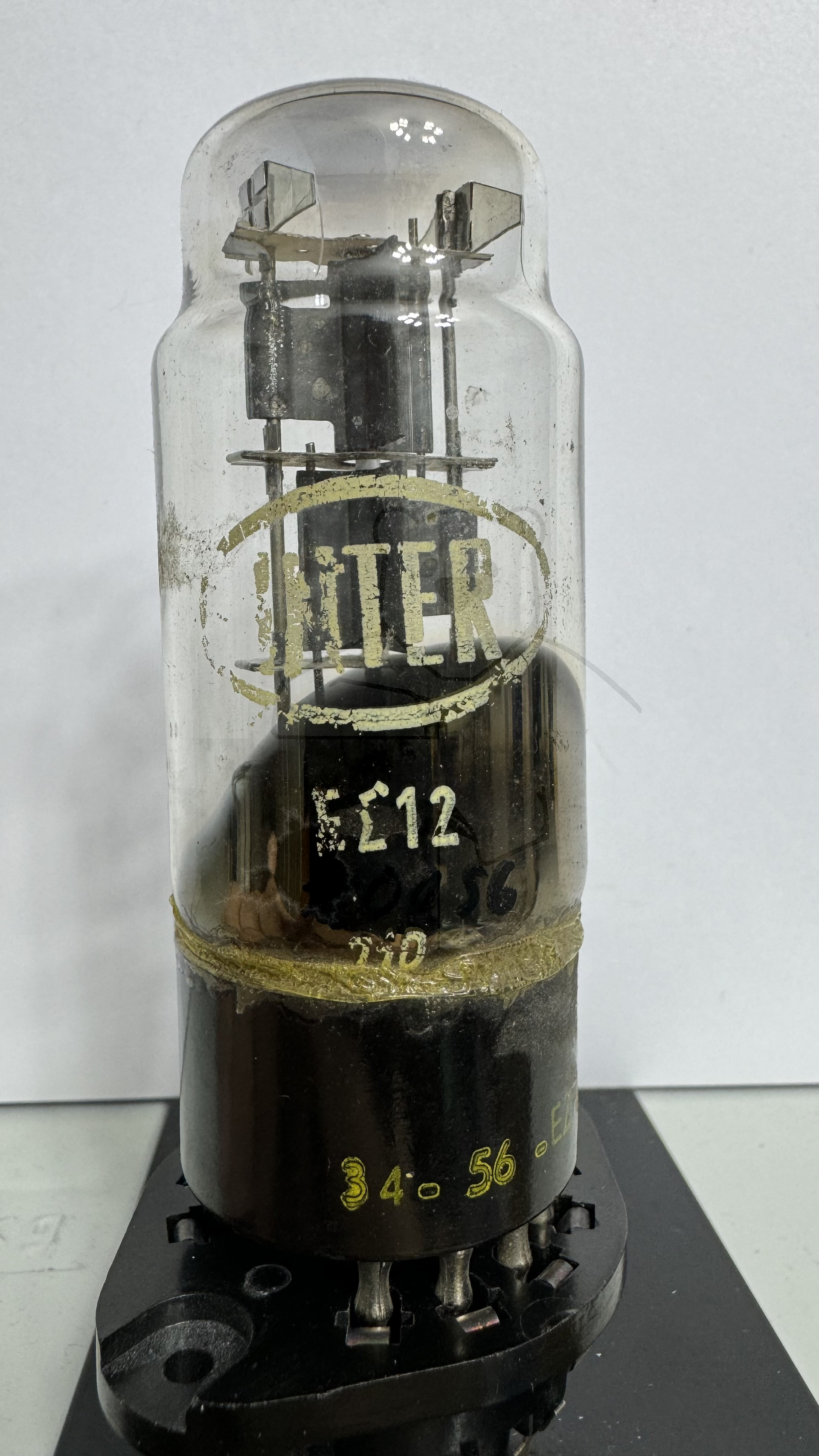

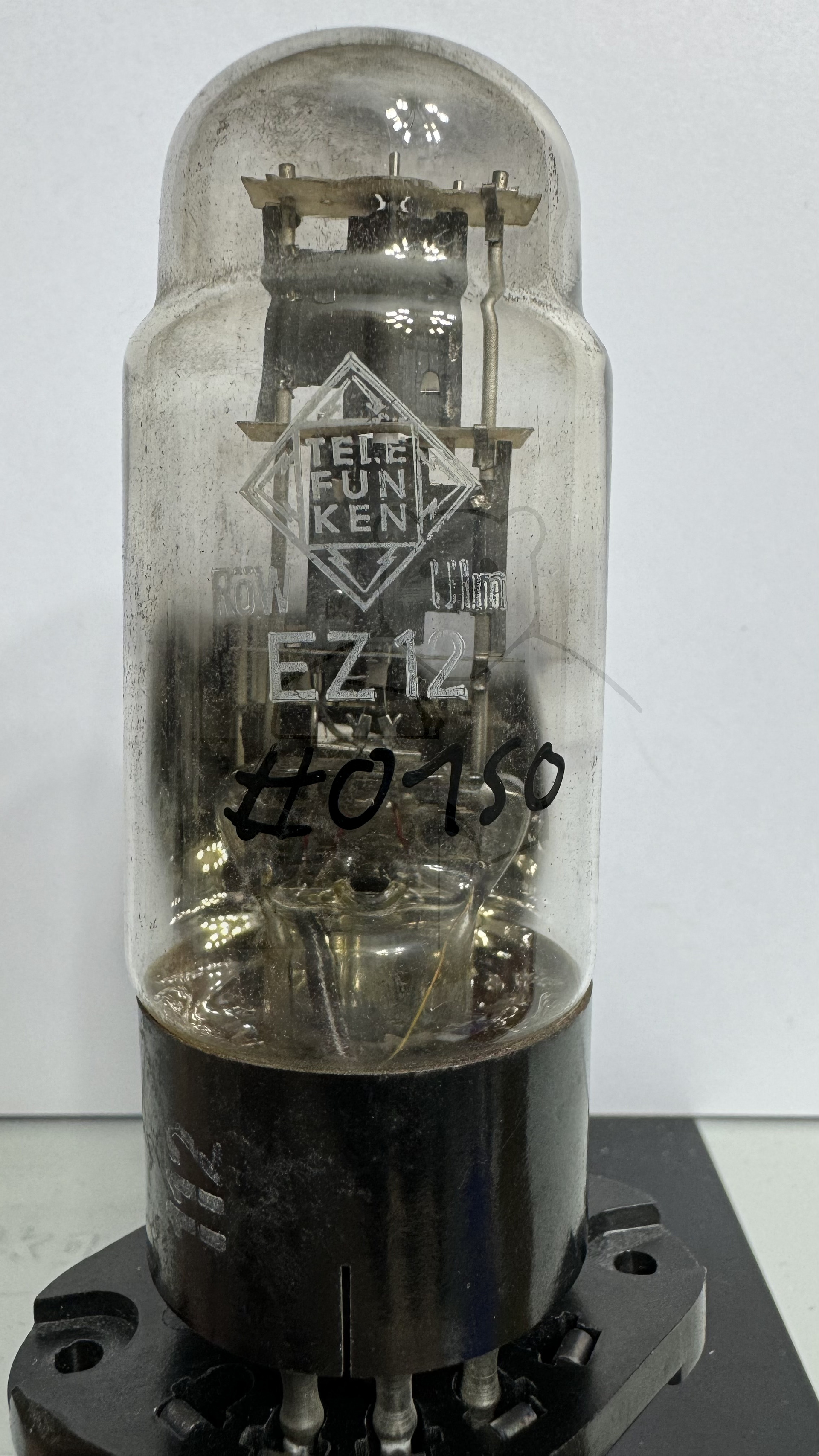

Daten und Bilder der Röhre: EZ12

🔎 Beschreibung der Röhre: EZ12

Name	EZ12
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,85
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 02:07:57

🔎 Beschreibung der Systeme für die Röhre: EZ12

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

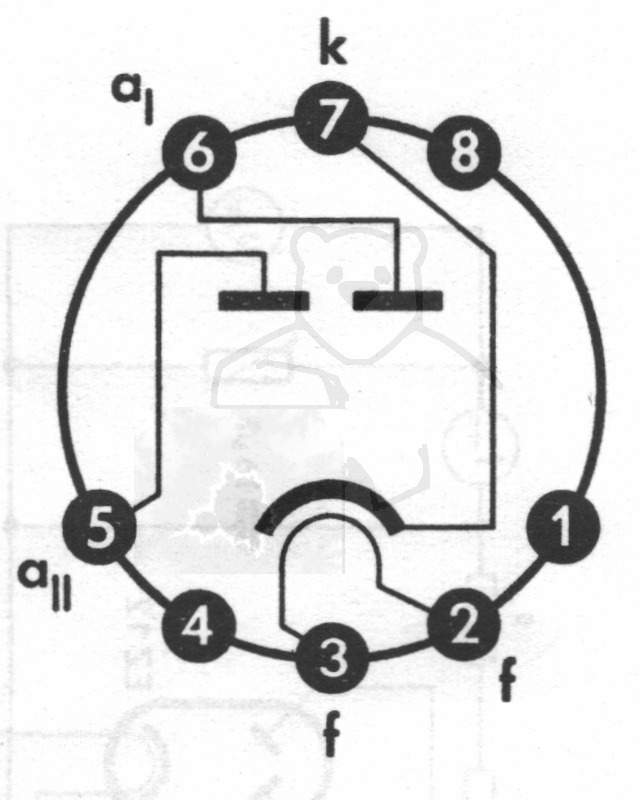

🔎 Sockelschaltung der EZ12

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EZ12
Anwendung EZ12 Funkwerk Roehren Dokumente.pdf (912 kB)
Anwendung EZ12.pdf (100 kB)
Datenblatt EZ12 RFT.pdf (66 kB)
Datenblatt EZ12 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1068 kB)
Pruefkarte EZ12 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EZ12 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
