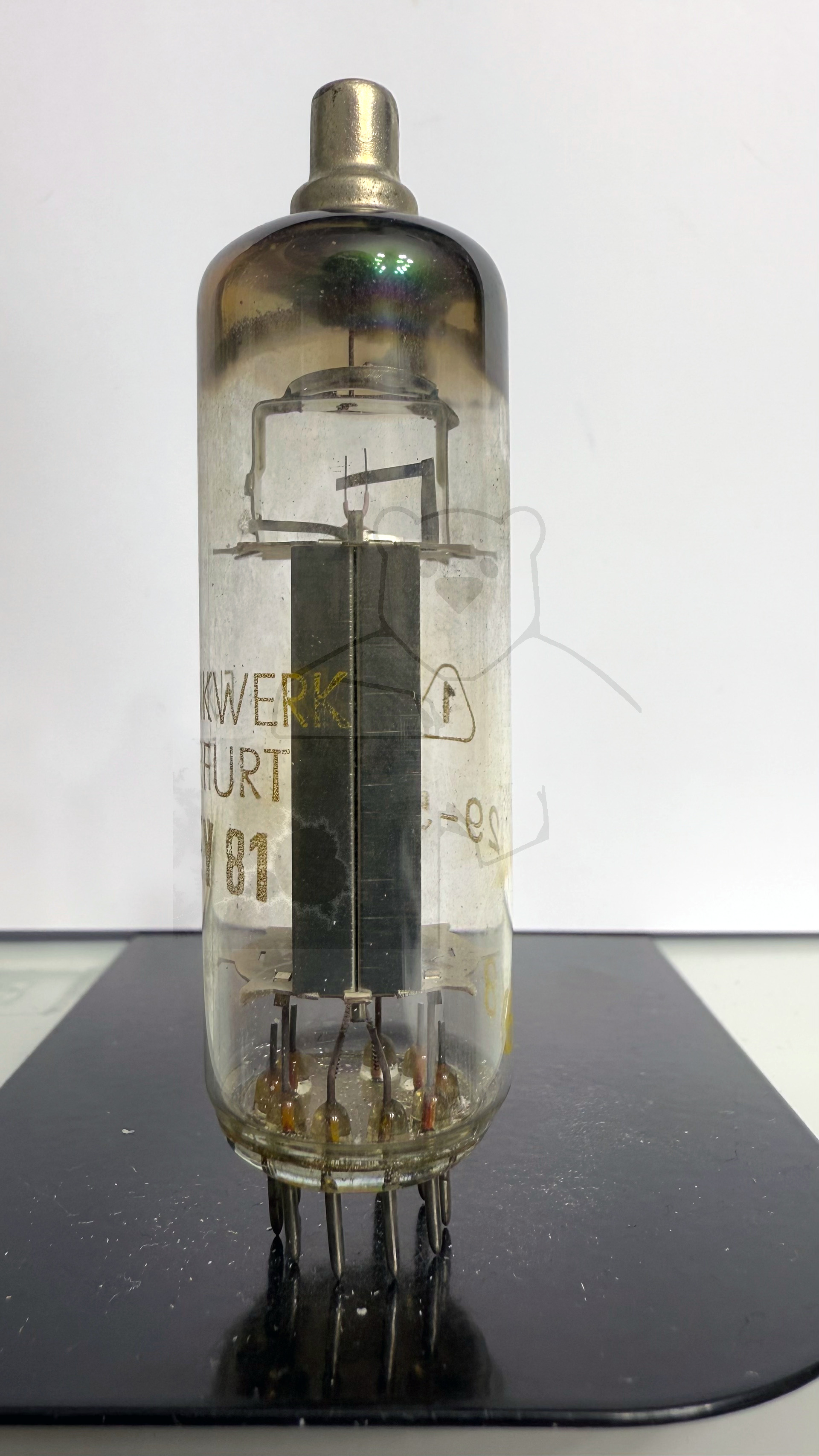

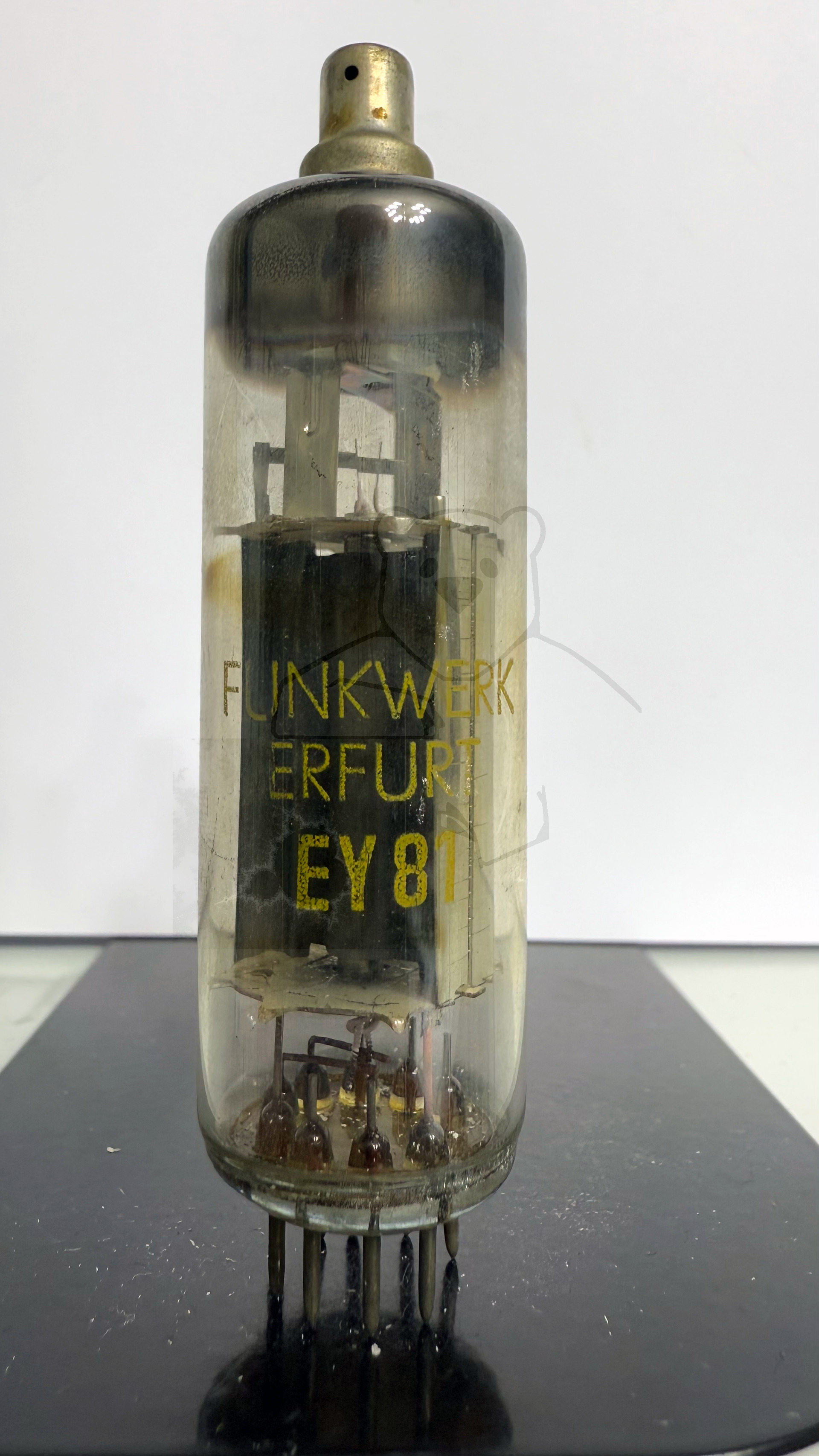

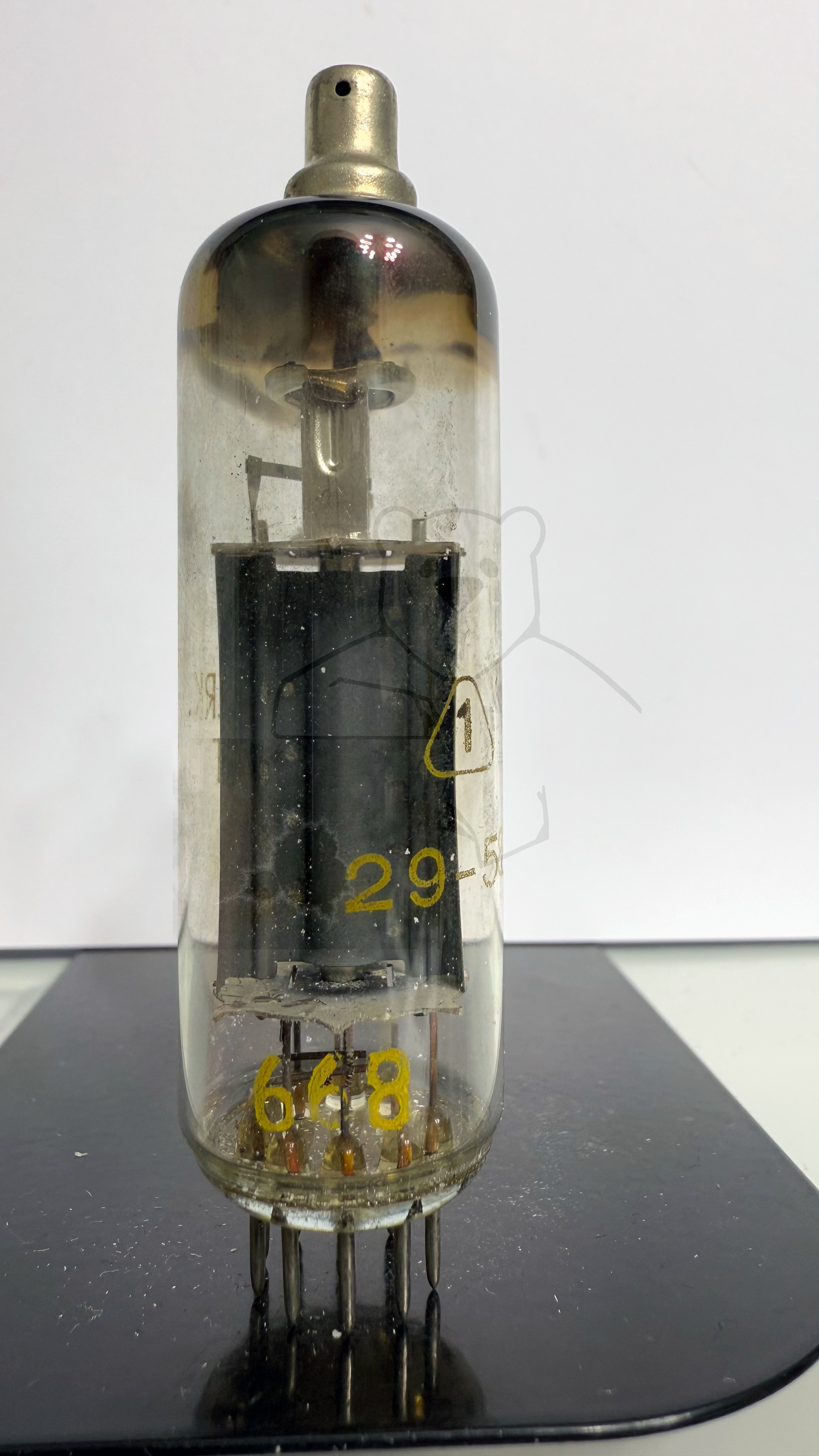

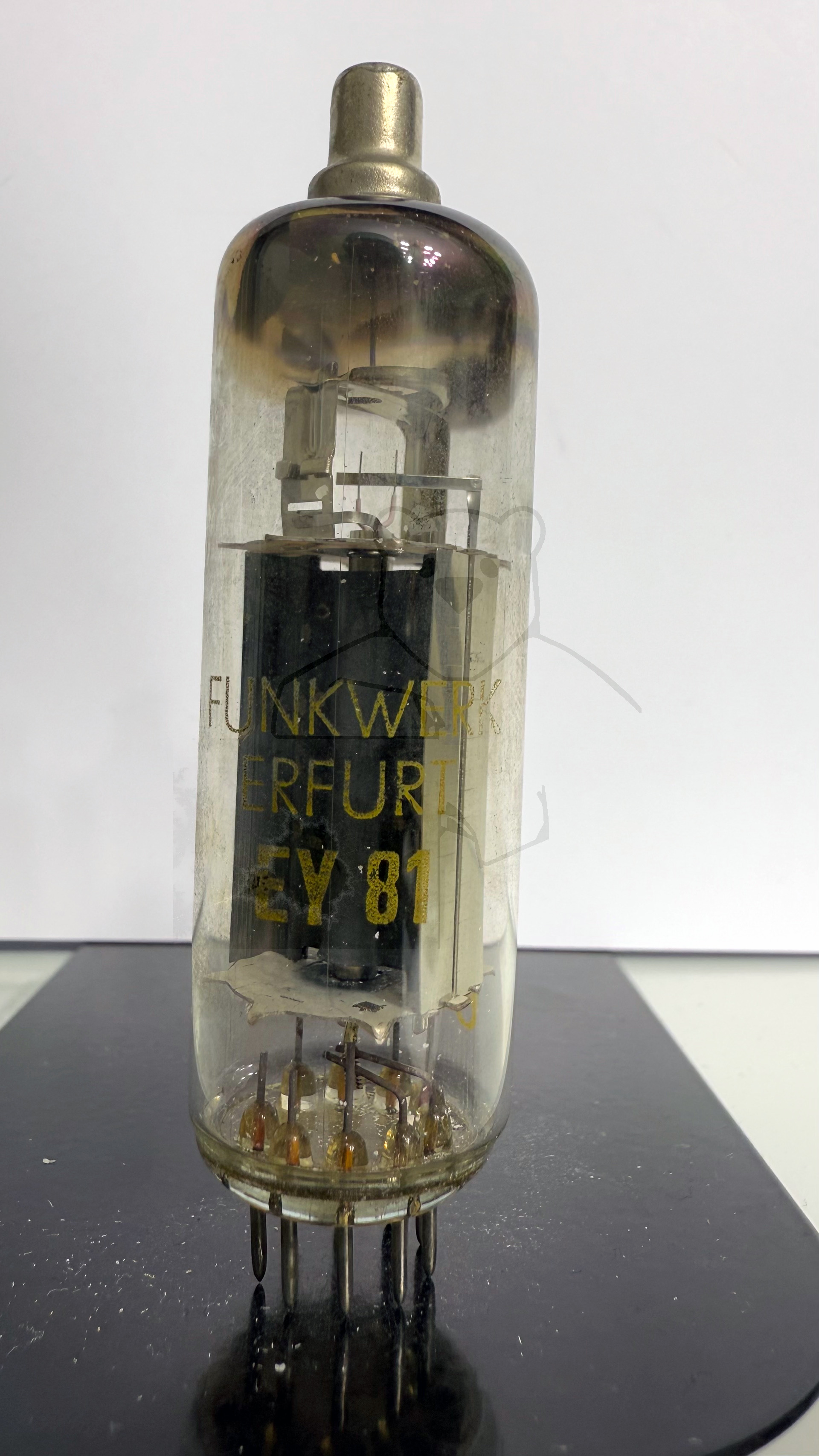

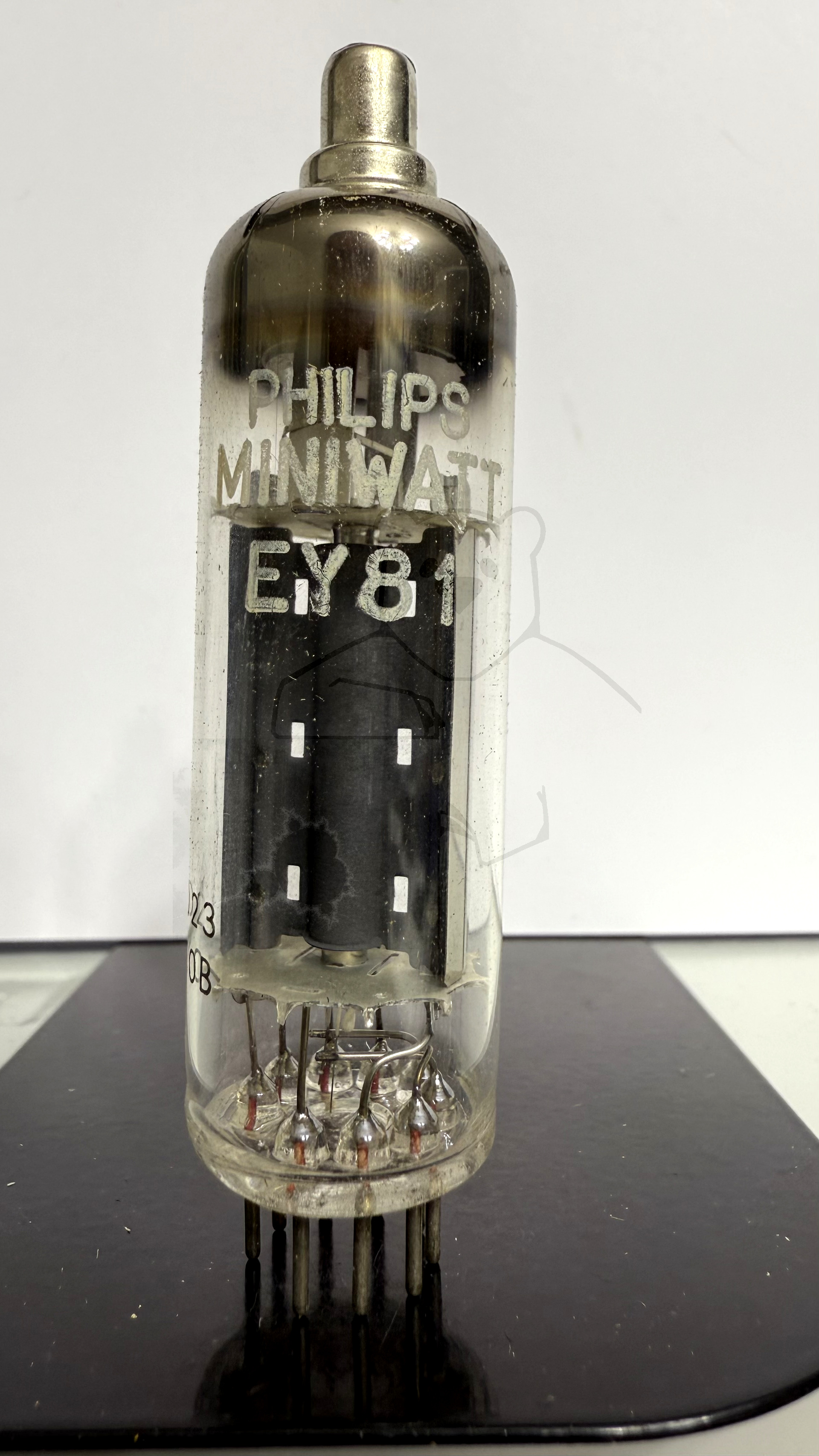

Daten und Bilder der Röhre: EY81

🔎 Beschreibung der Röhre: EY81

Name	EY81
Vergleichsname	6R3
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,81
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:20:07

🔎 Beschreibung der Systeme für die Röhre: EY81

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

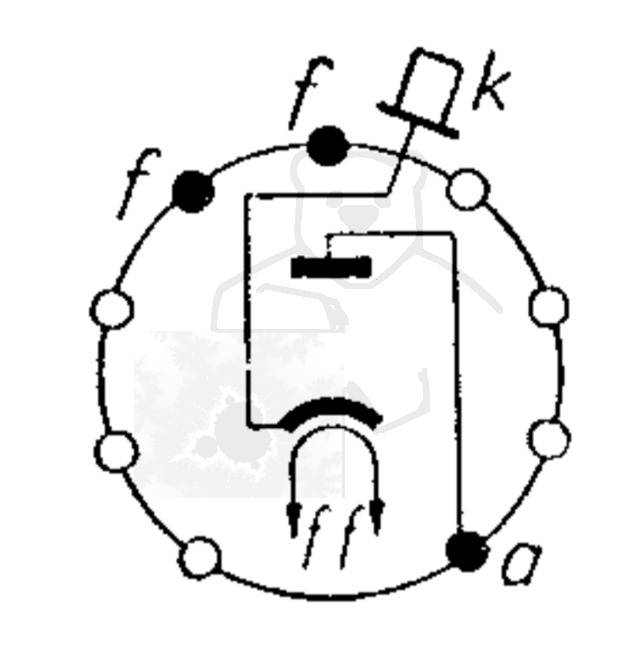

🔎 Sockelschaltung der EY81

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EY81
Datenblatt EY81 Philips [www.tubedata.info].pdf (272 kB)
Datenblatt EY81 RFT.pdf (64 kB)
Datenblatt EY81F Mazda [www.tubedata.info].pdf (72 kB)
Datenblatt EY81F Mazda Belvu [www.tubedata.info].pdf (245 kB)
Pruefkarte EY81 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
