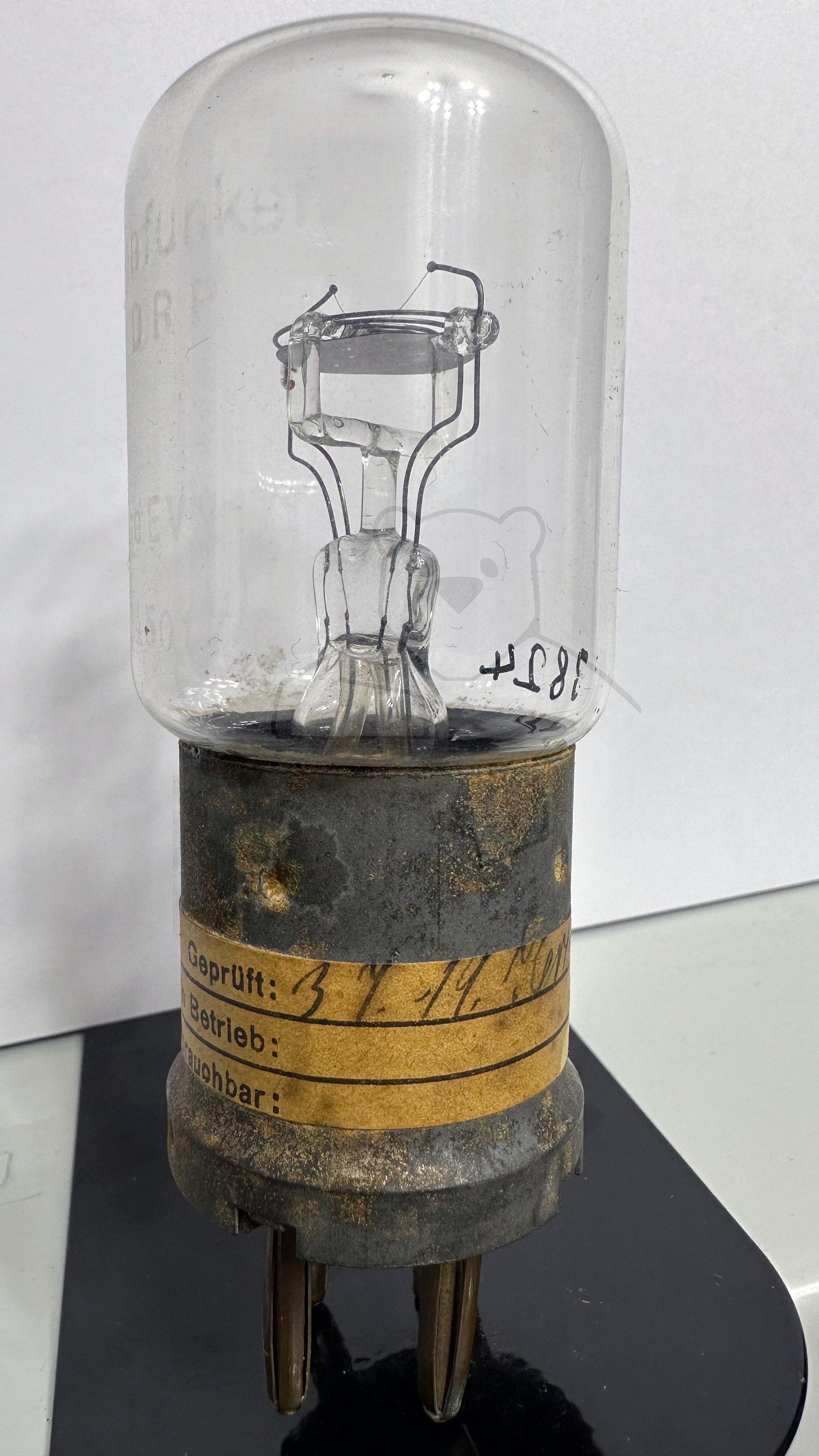

Daten und Bilder der Röhre: EVN171

🔎 Beschreibung der Röhre: EVN171

Name	EVN171
Vergleichsname
Heizspannung (Volt)	3
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

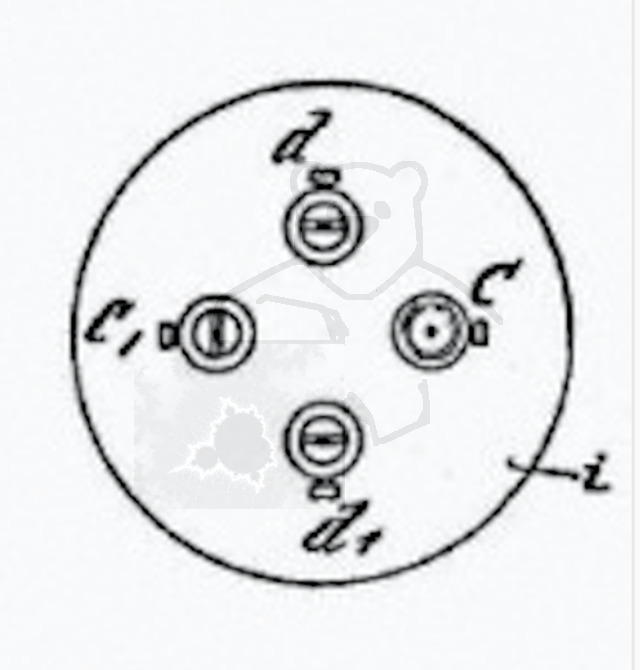

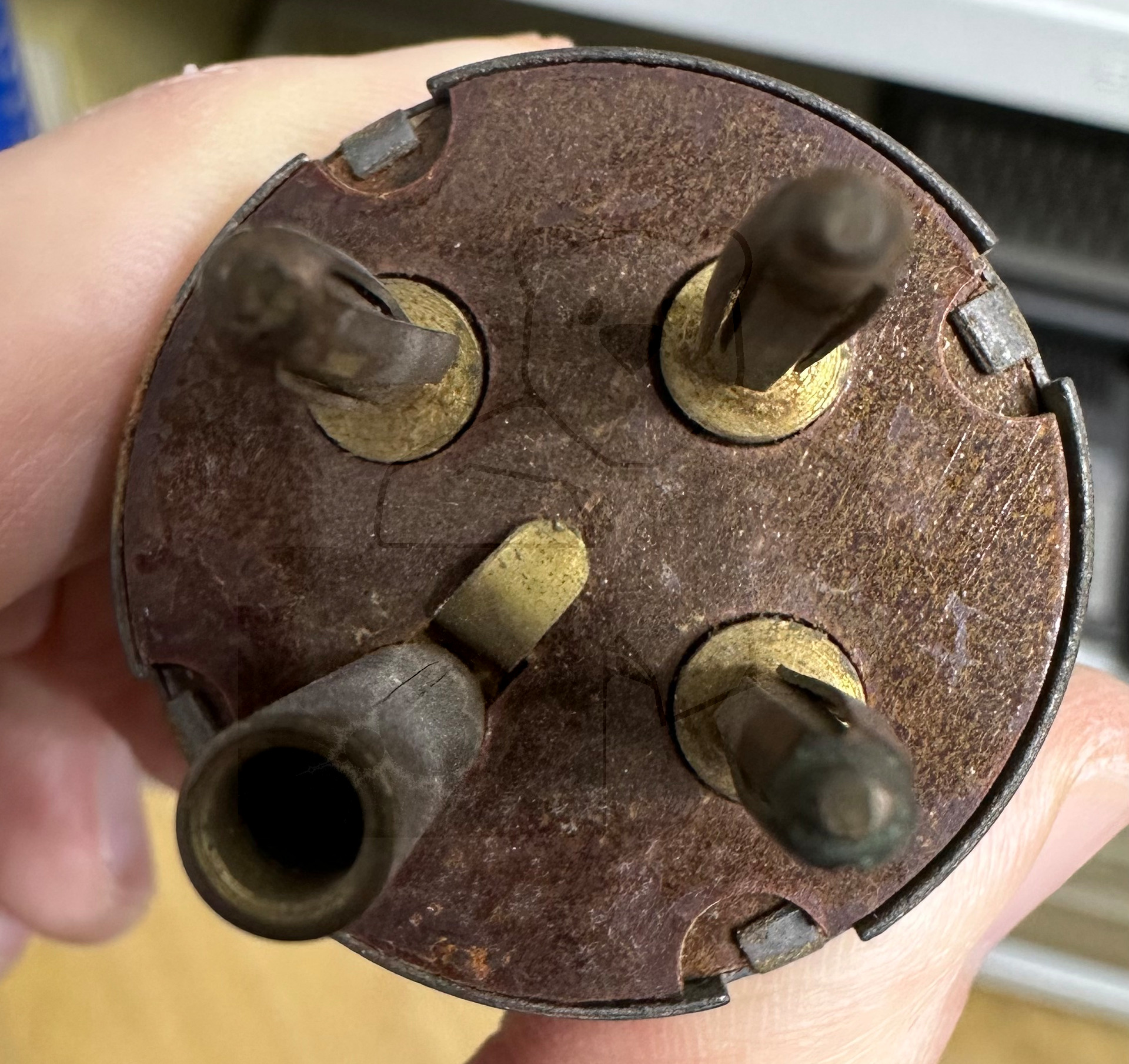

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) → Liste aller Röhren mit: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse)
Zusätzliche Informationen
Letzte Änderung	06.06.2018 23:05:51

🔎 Beschreibung der Systeme für die Röhre: EVN171

	System 1
Kathode	d
Gitter 1	C1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	C (Buchse)
Anode 2
Leuchtschirm
Heizung	d, d1
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
