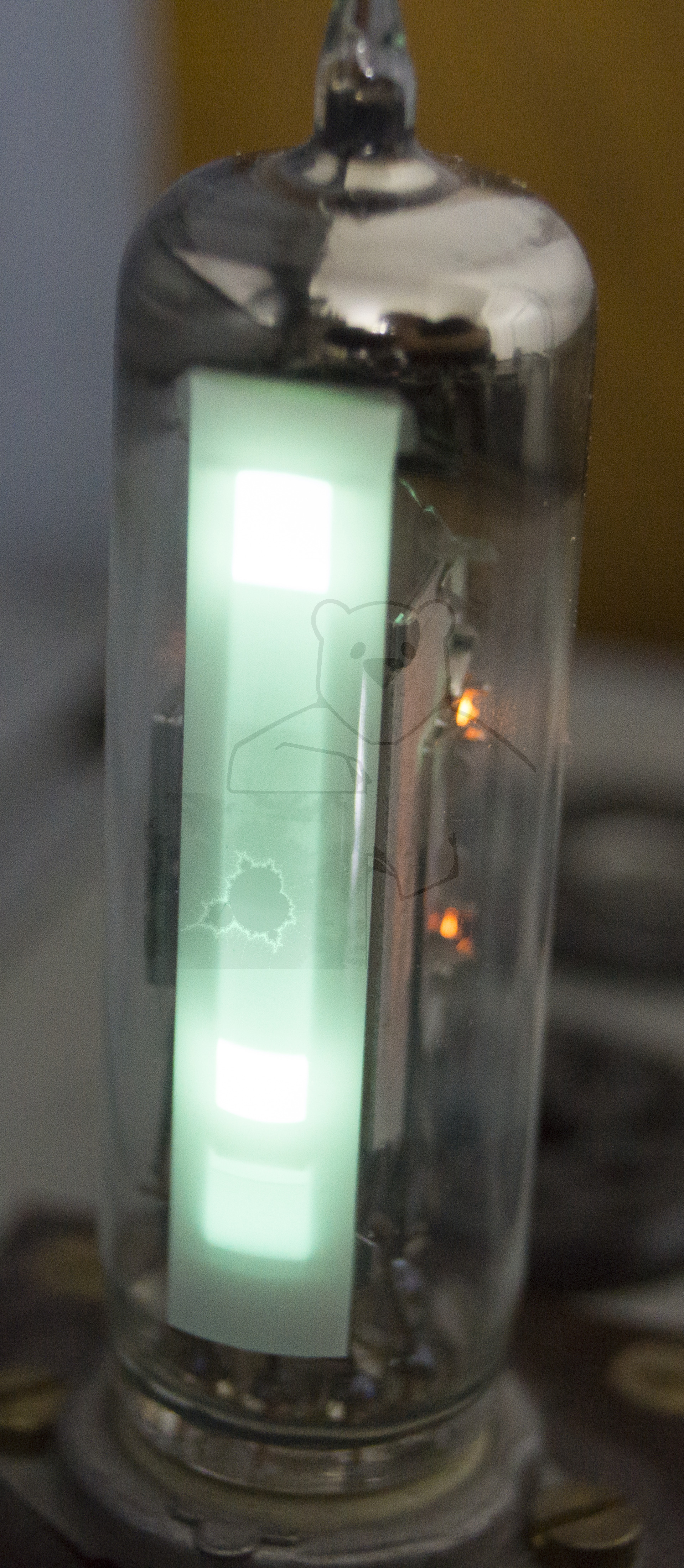

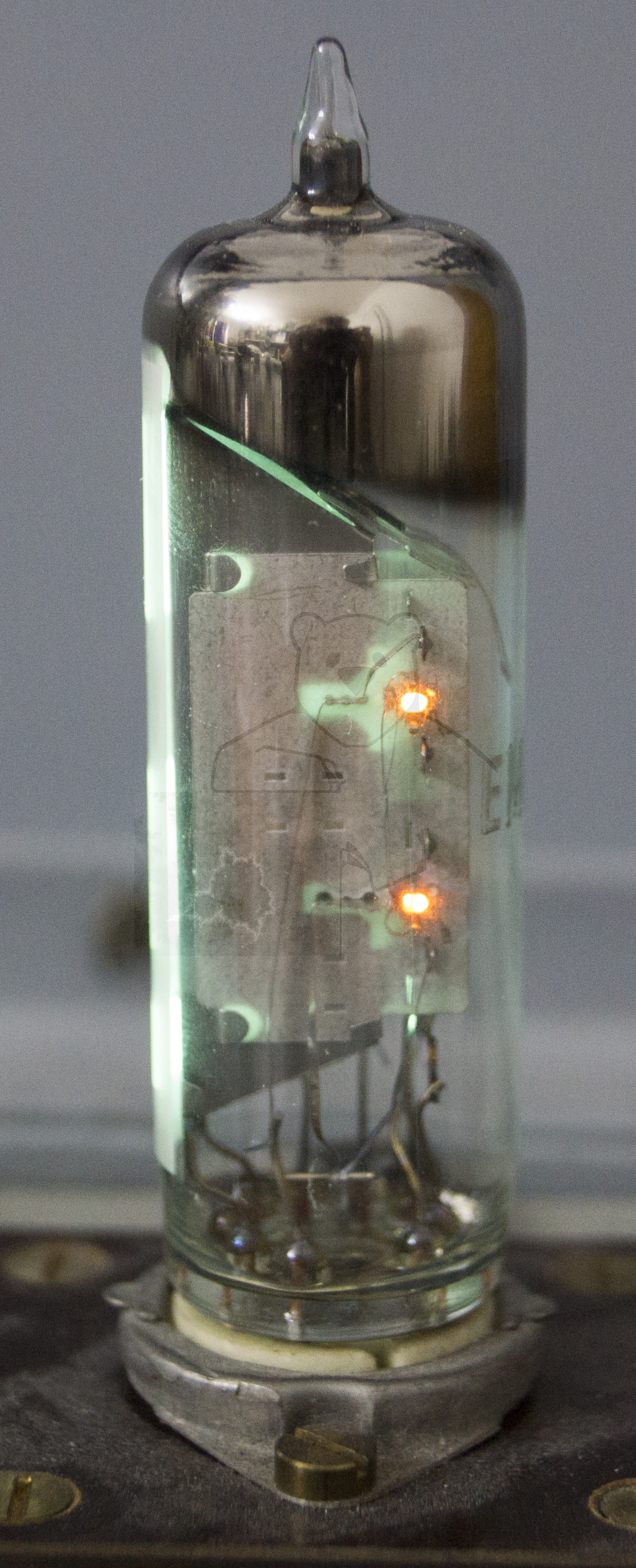

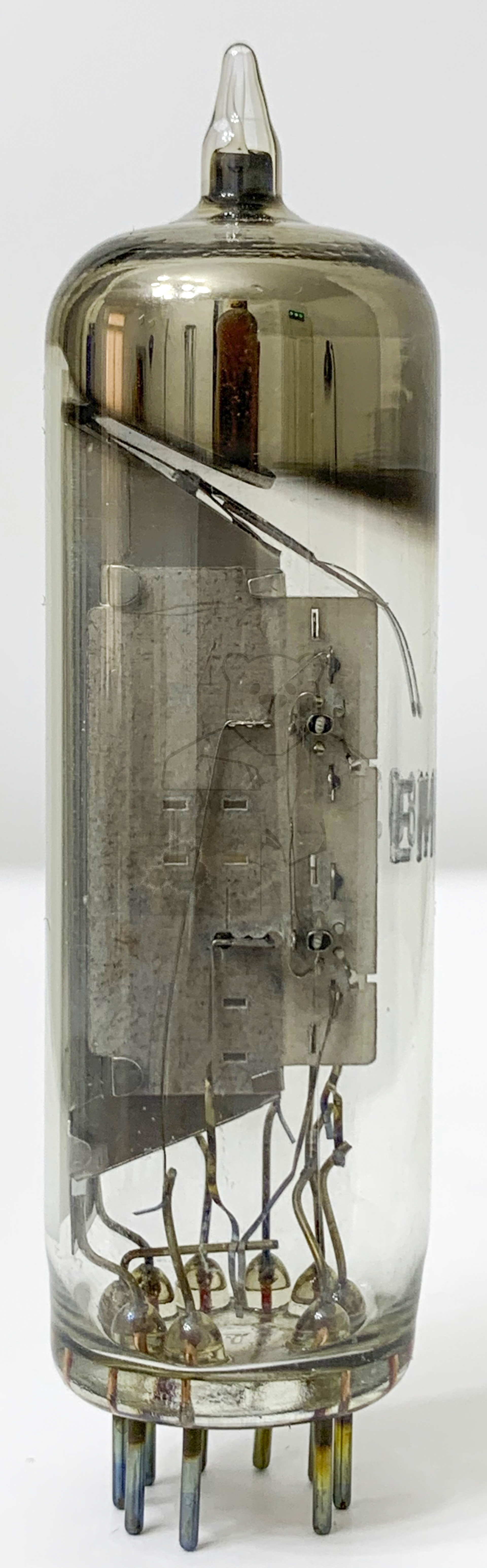

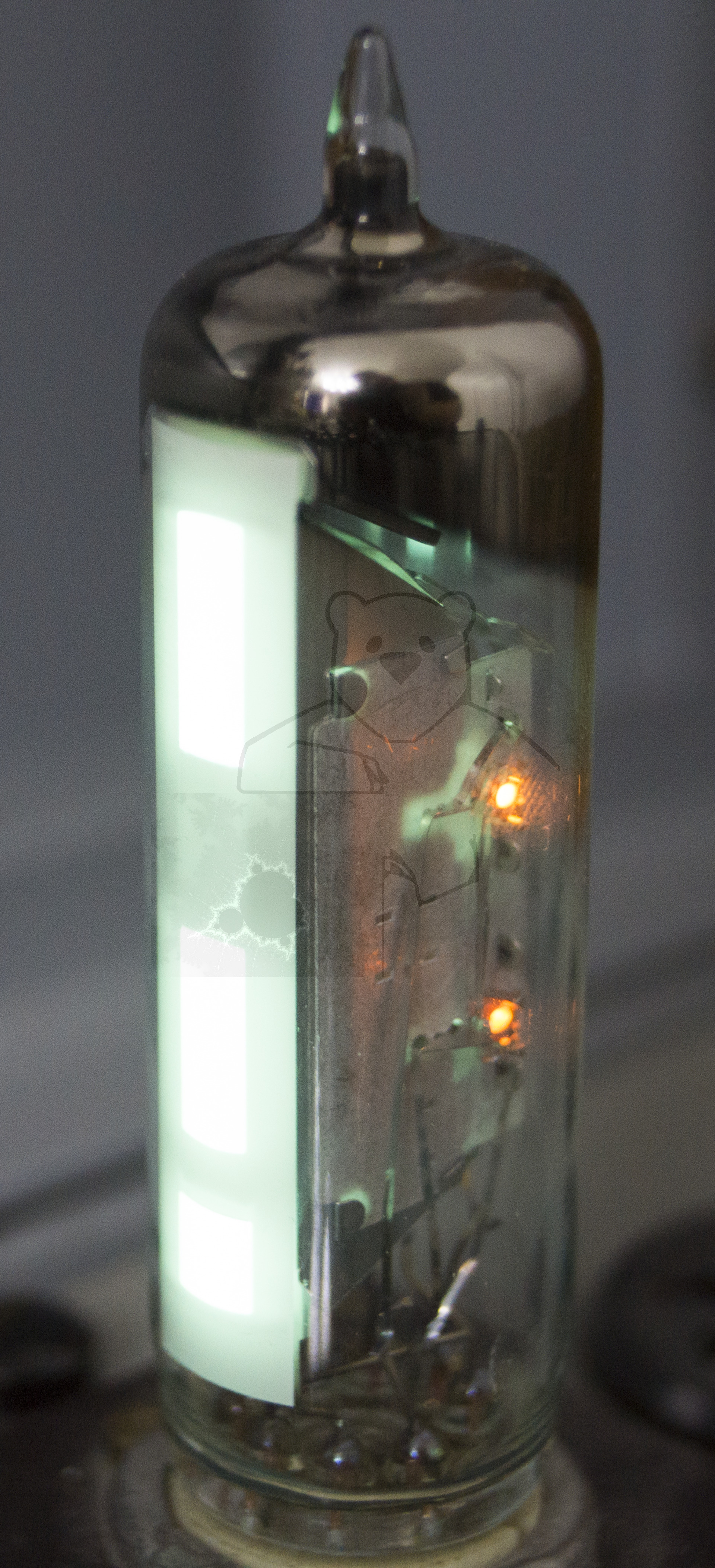

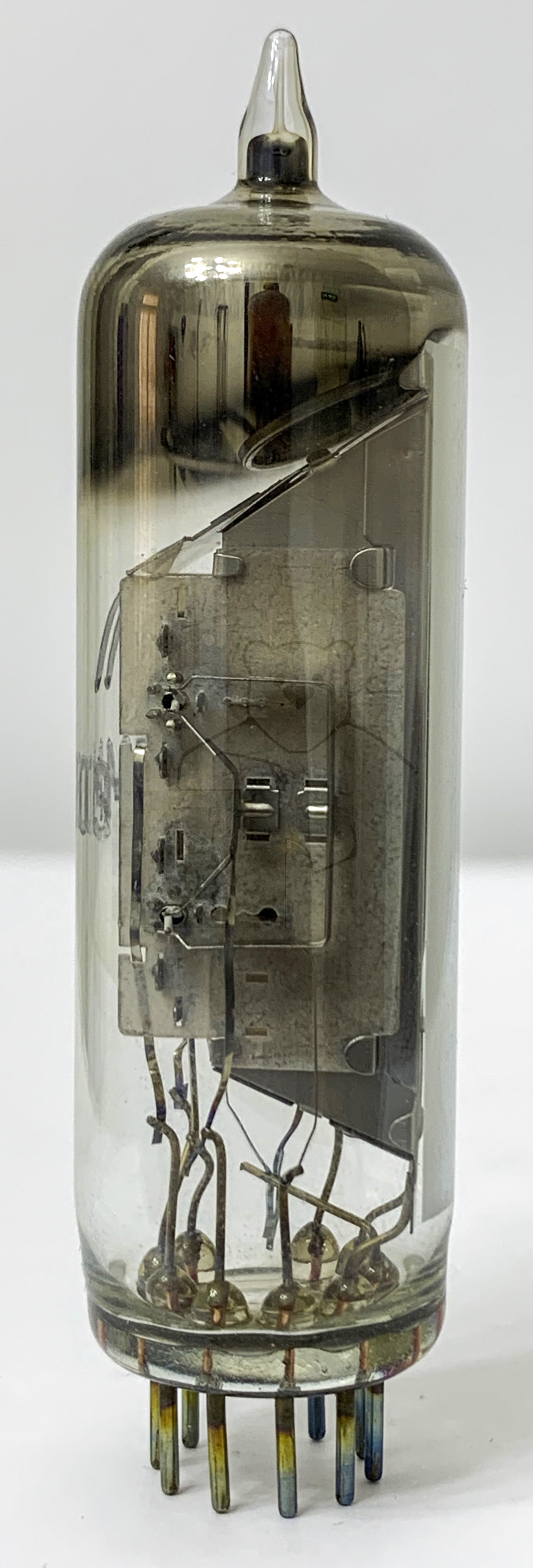

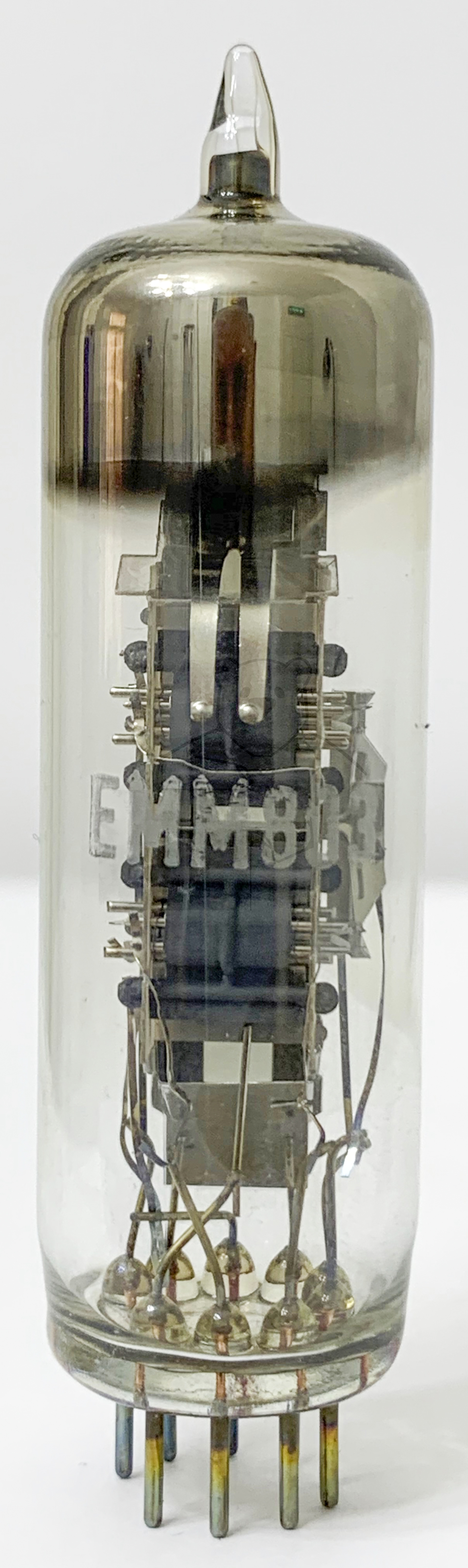

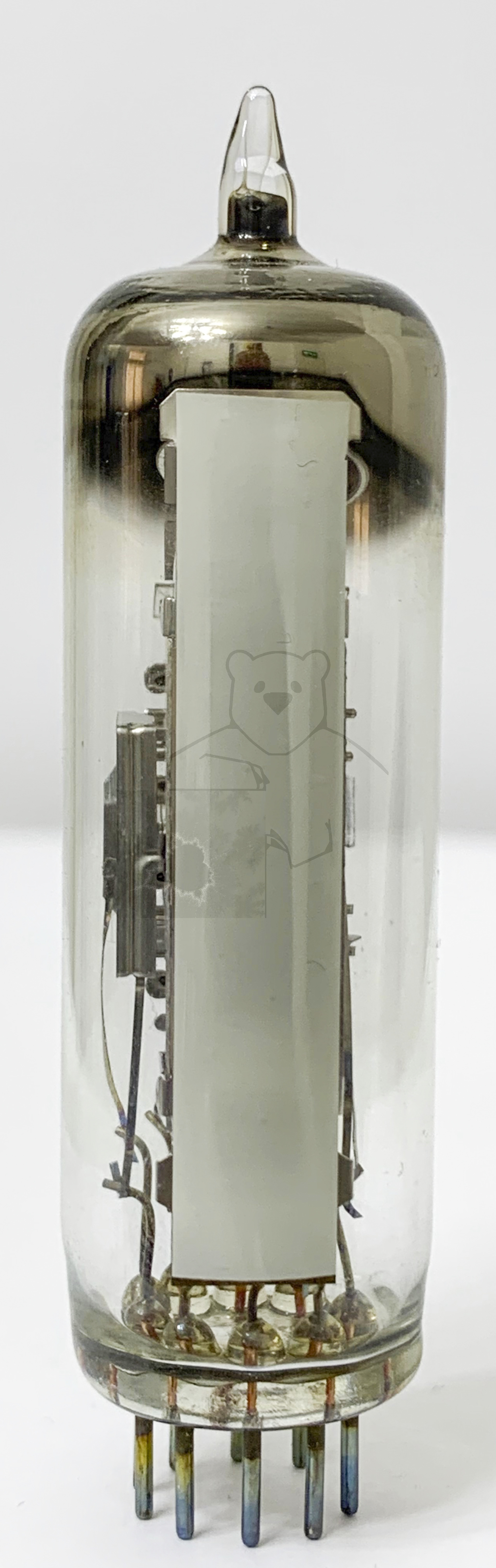

Daten und Bilder der Röhre: EMM803

🔎 Beschreibung der Röhre: EMM803

Name	EMM803
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Hier ist der Prototyp der EMM803 zu finden, die → EM803
Letzte Änderung	10.06.2018 23:31:53

🔎 Beschreibung der Systeme für die Röhre: EMM803

	System 1	System 2
Kathode	1	1
Gitter 1	3	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9 + Steg	7 + Steg
Anode 2
Leuchtschirm	6	6
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Magisches Band	→ Magisches Band

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

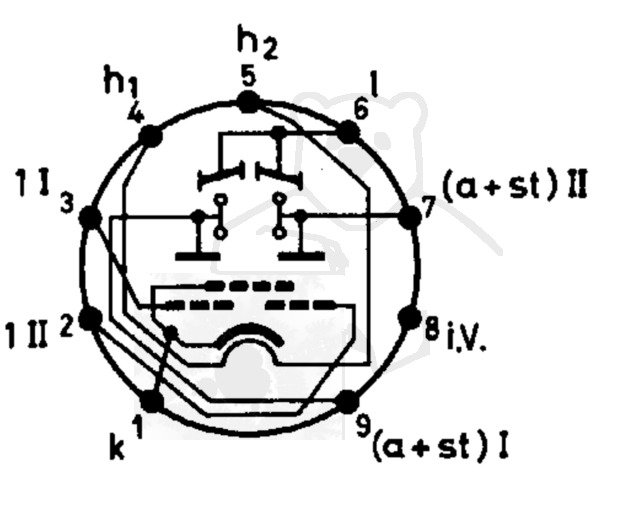

🔎 Sockelschaltung der EMM803

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: EMM803
Datenblatt EMM803 Lorenz.pdf (88 kB)
