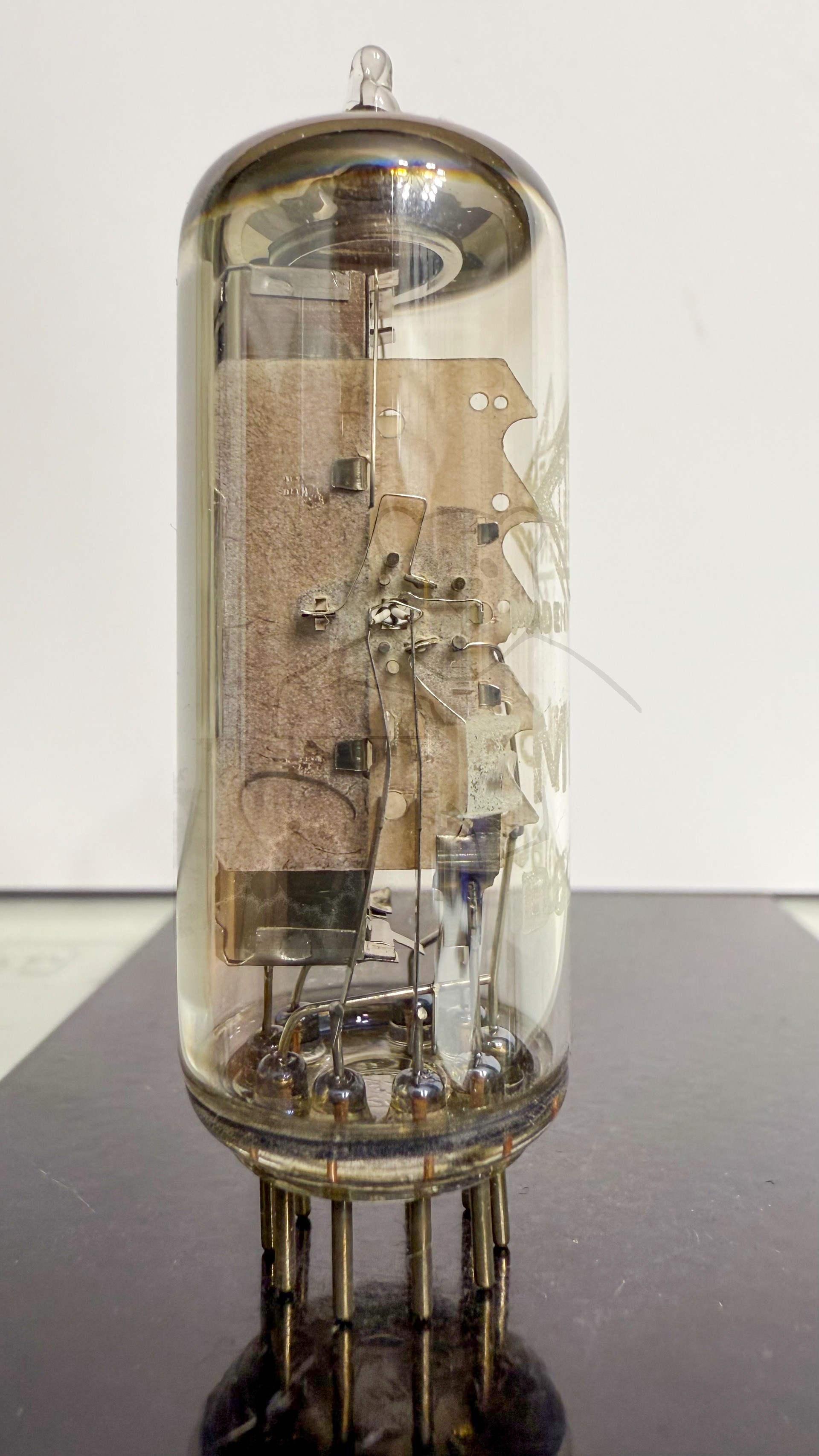

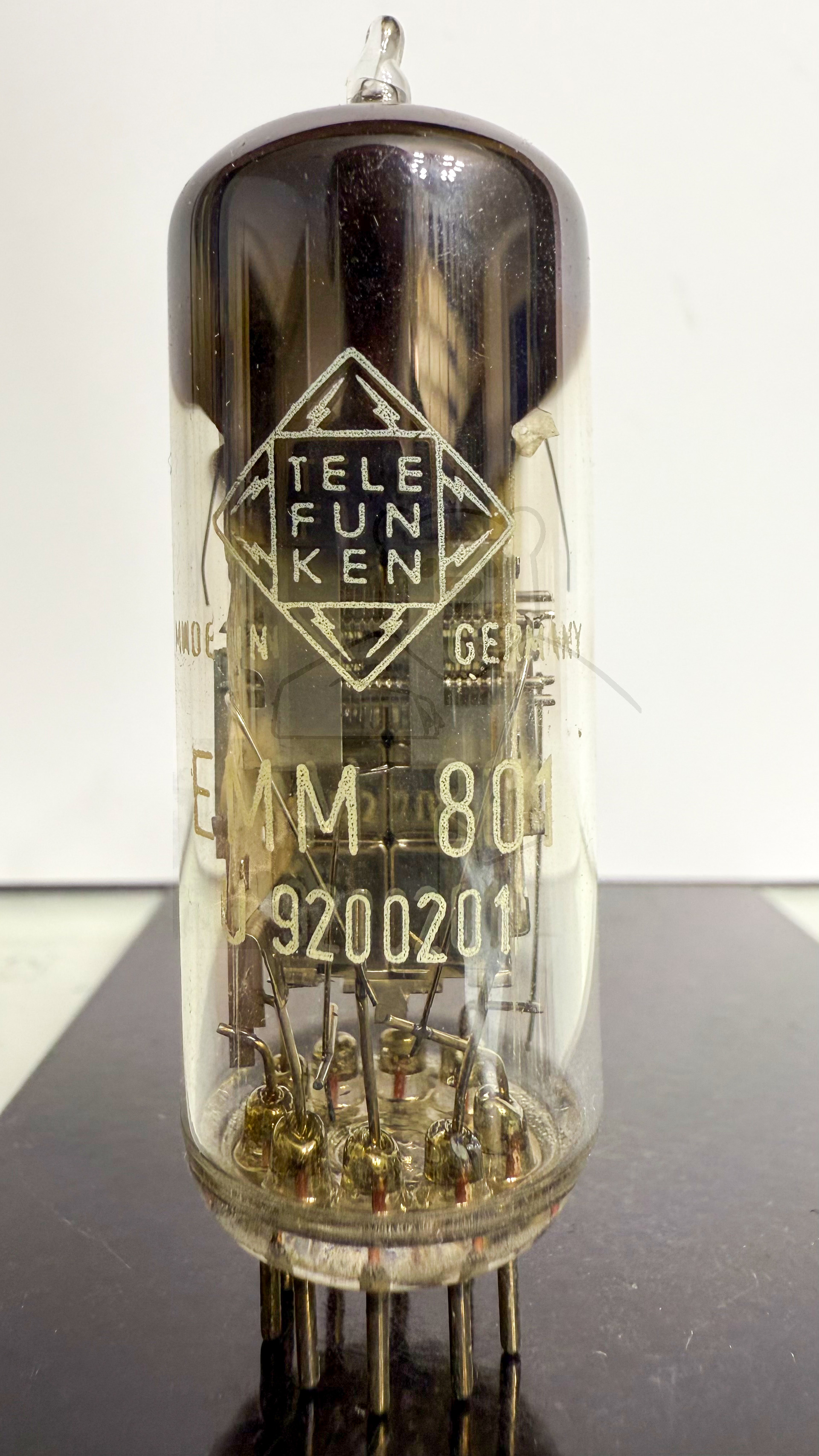

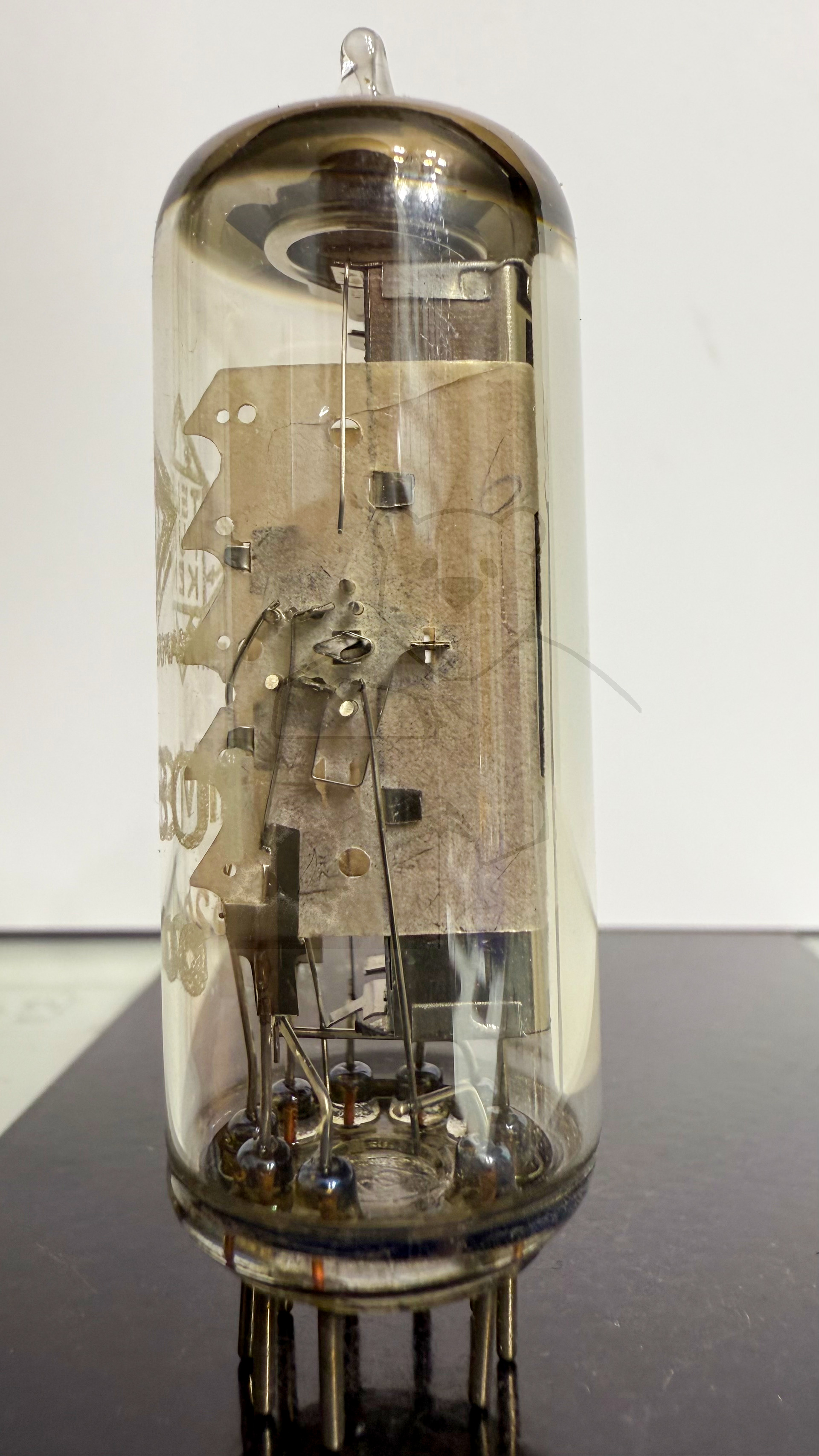

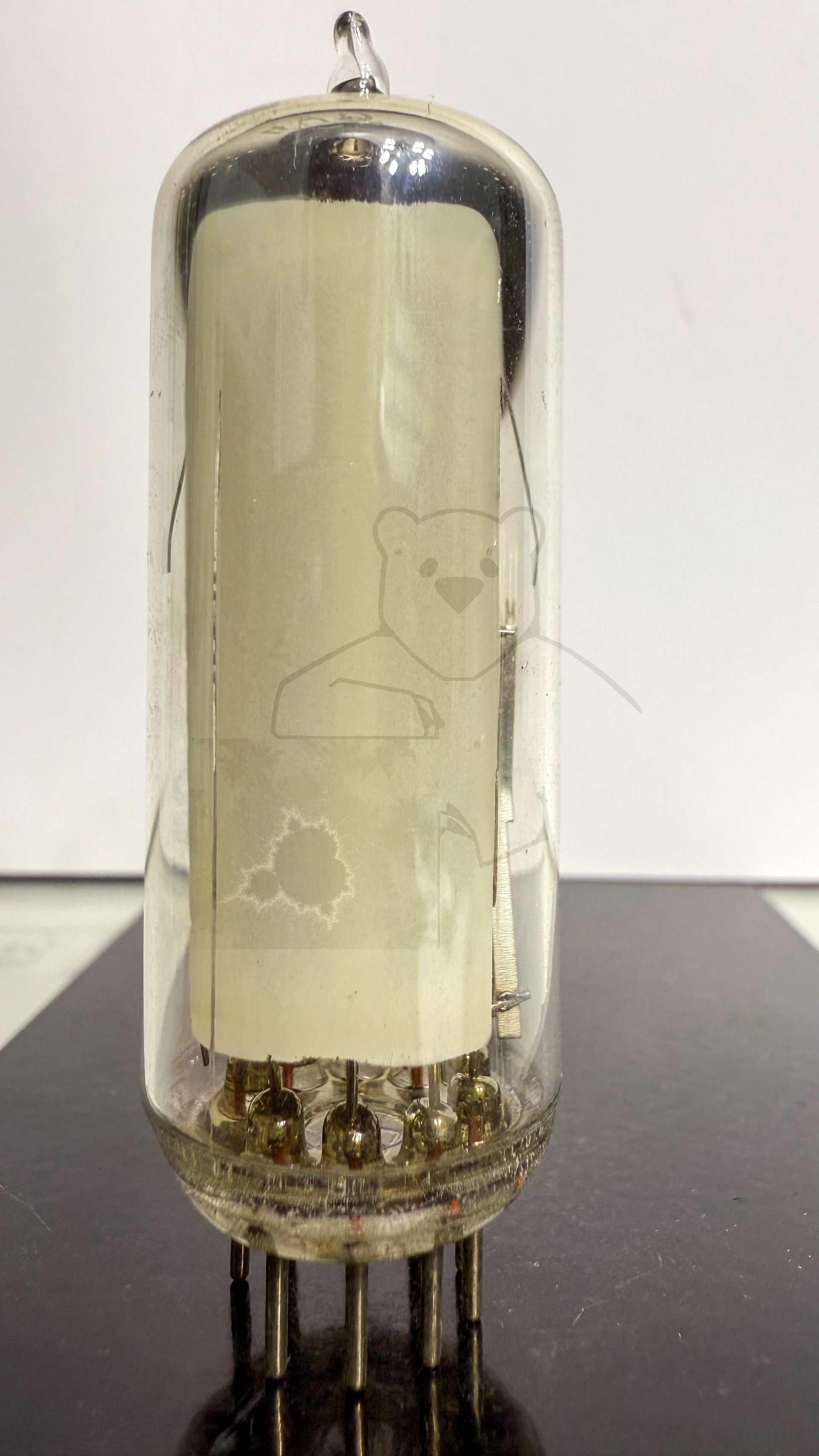

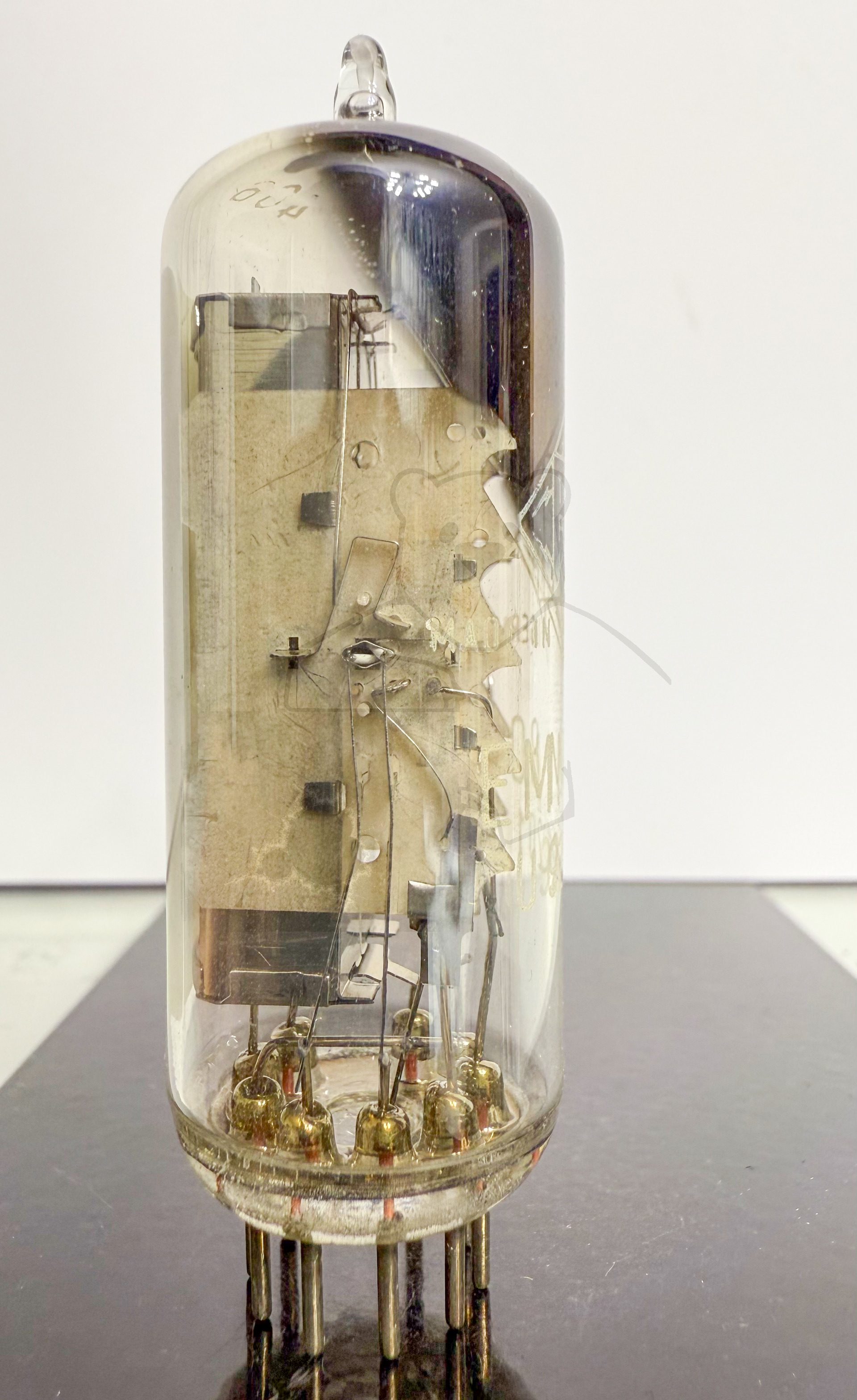

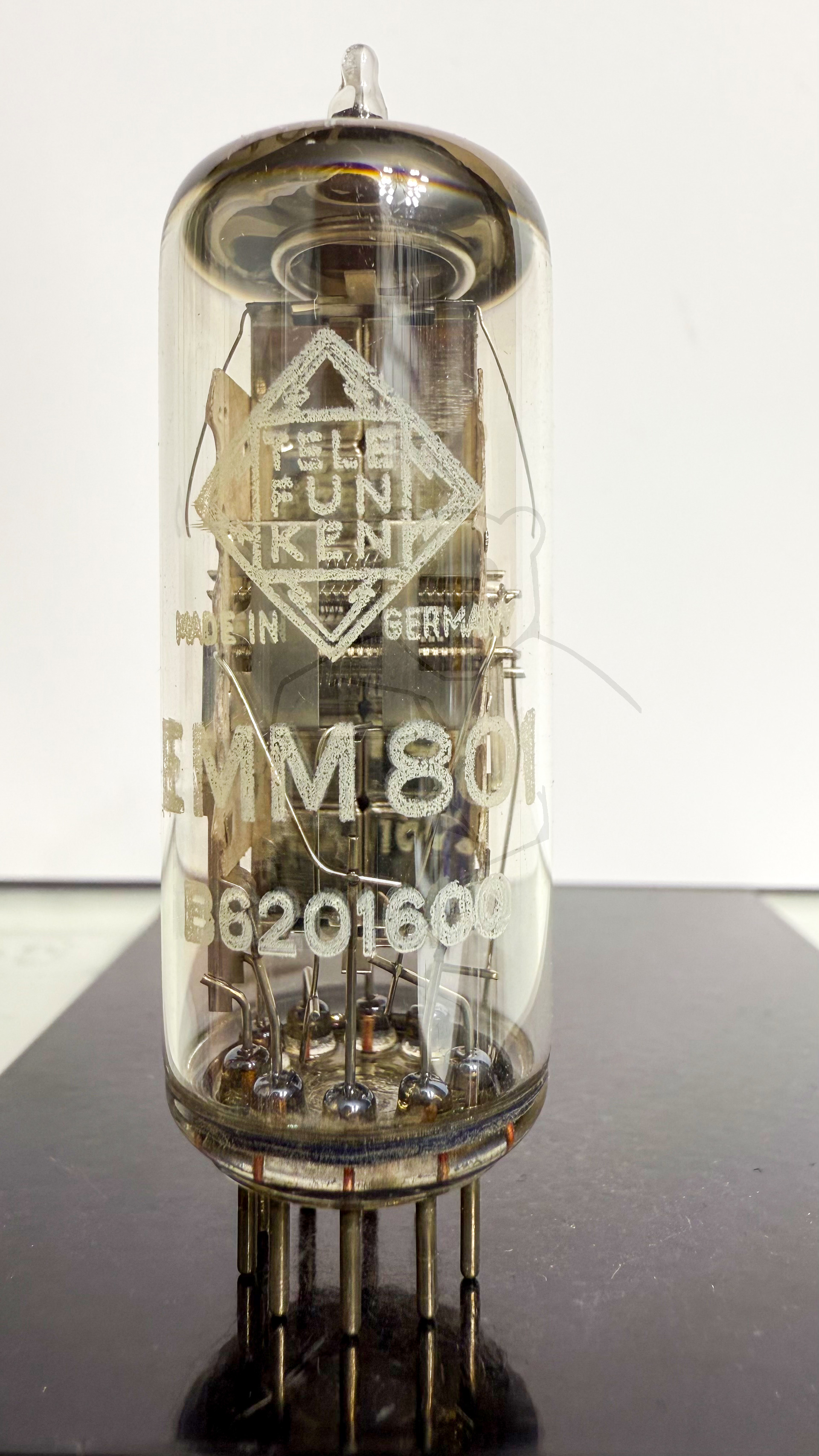

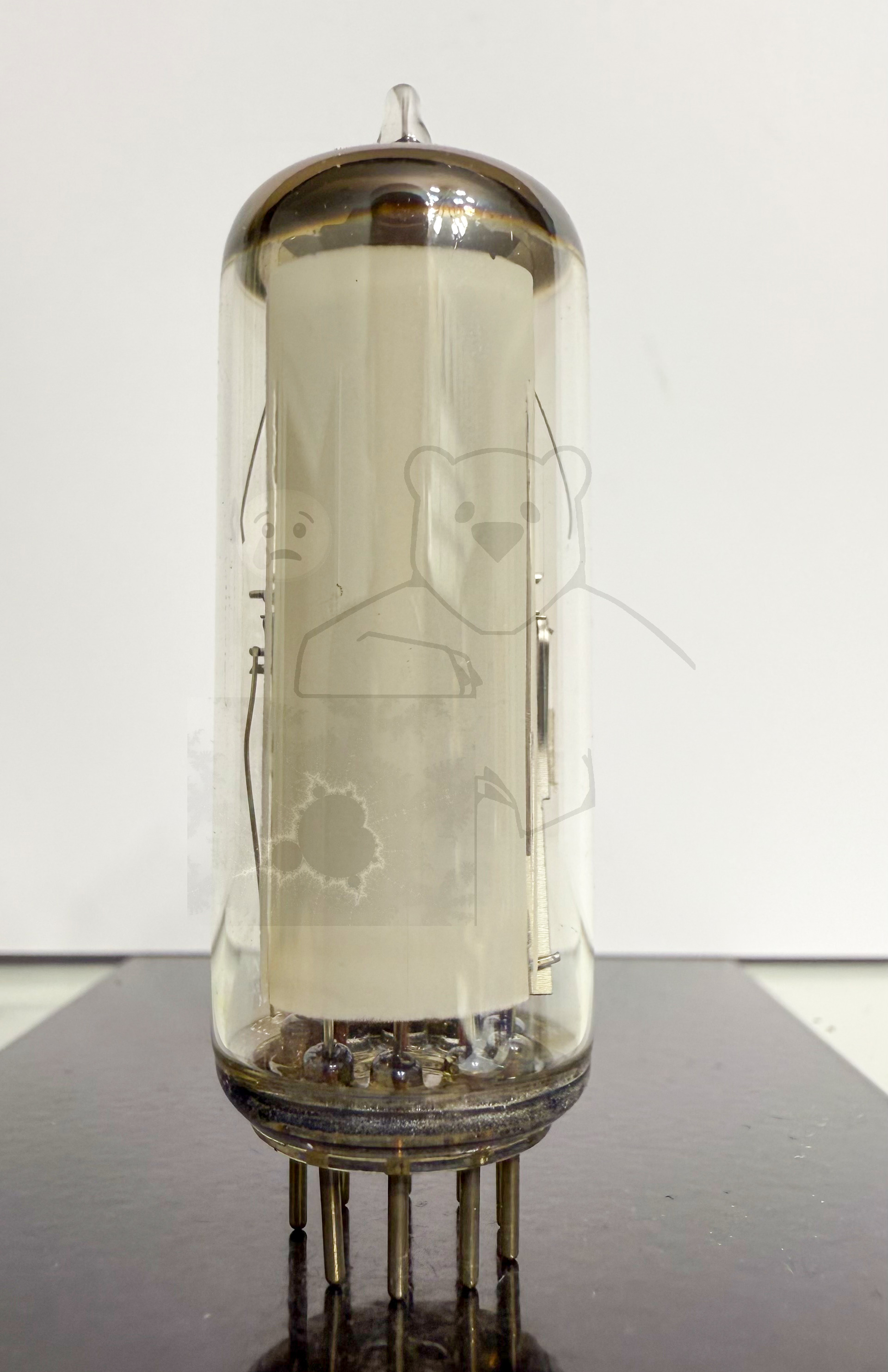

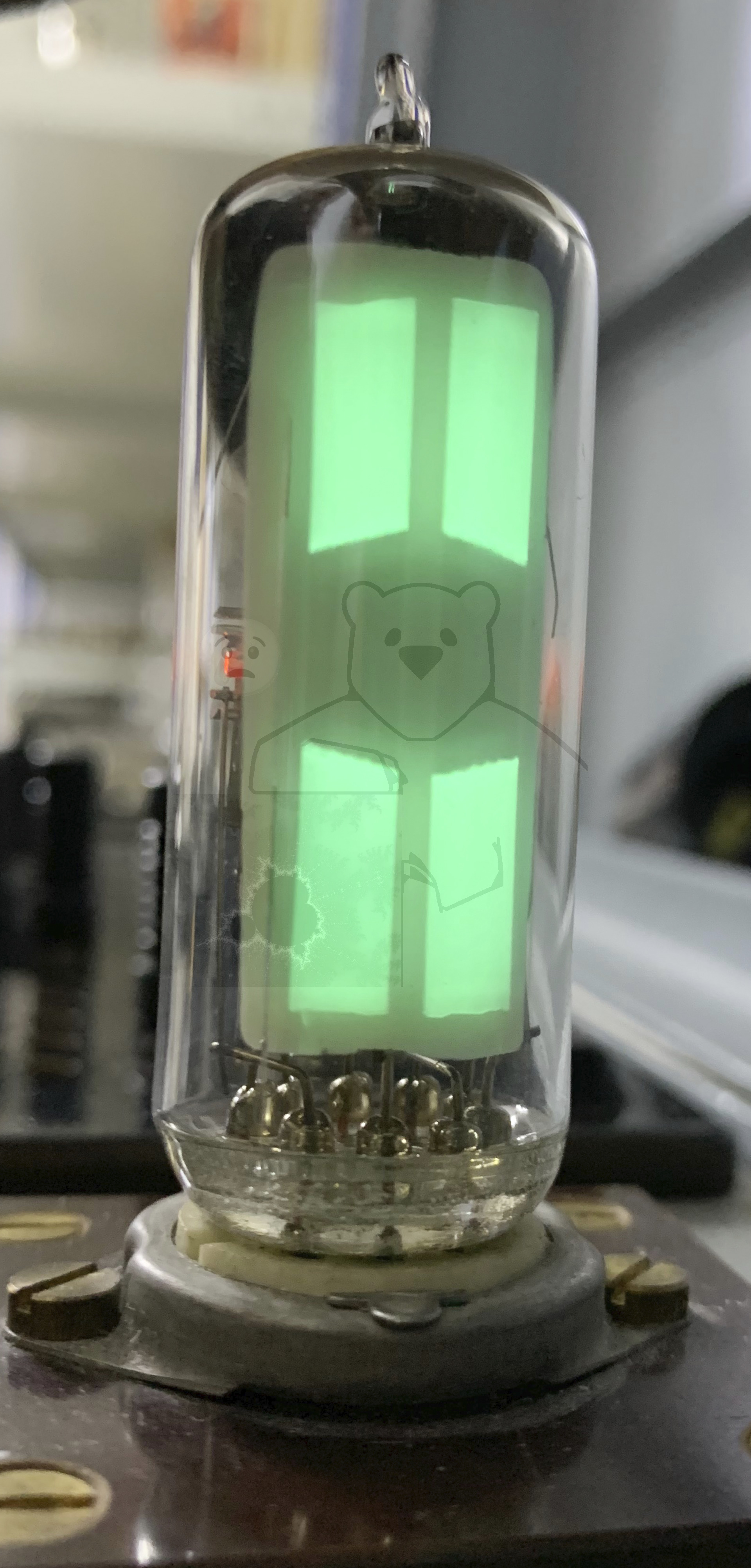

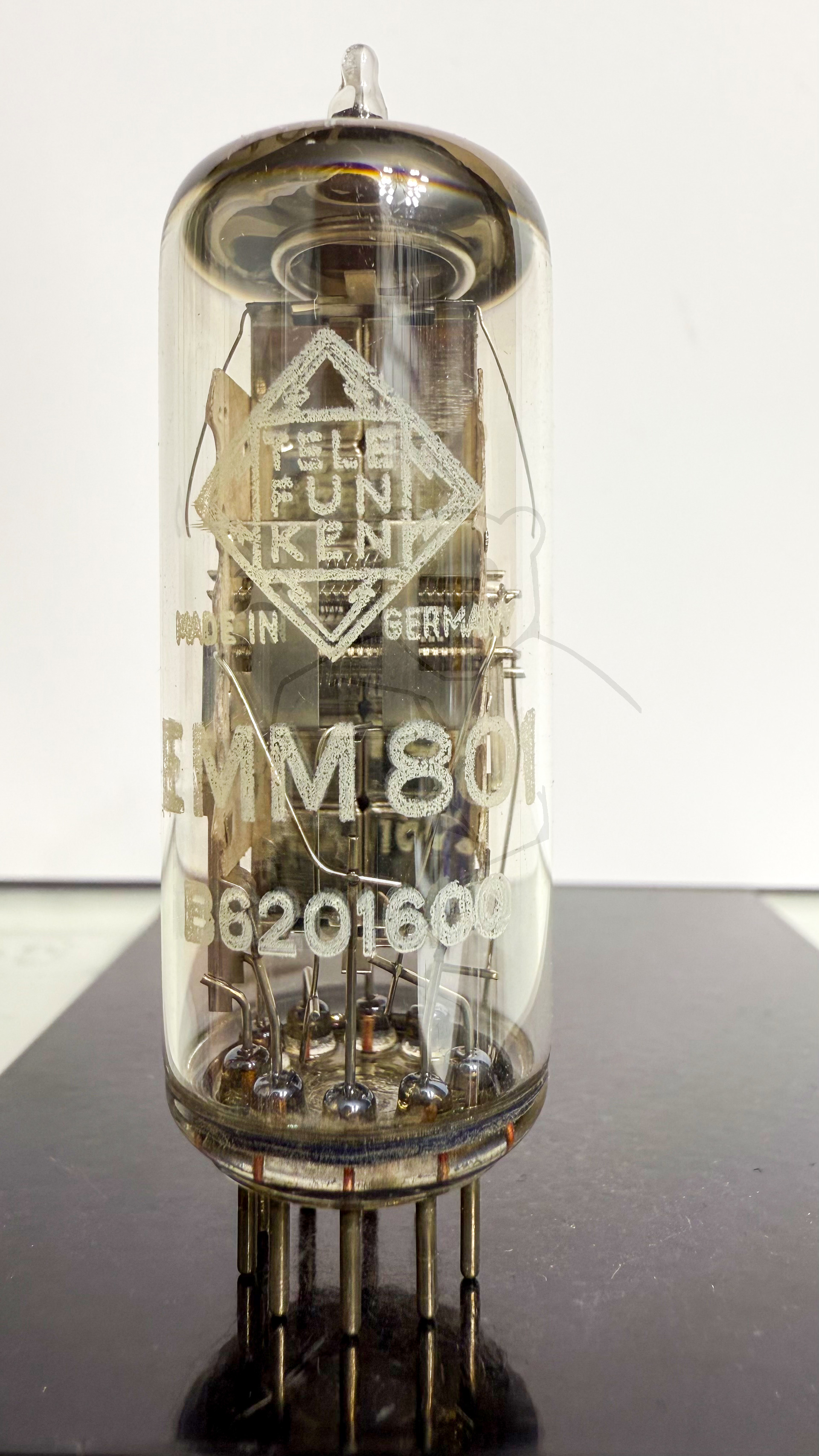

Daten und Bilder der Röhre: EMM801

🔎 Beschreibung der Röhre: EMM801

Name	EMM801
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	06.10.2024 16:32:12

🔎 Beschreibung der Systeme für die Röhre: EMM801

	System 1	System 2
Kathode	3	3
Gitter 1	9	7
Gitter 2	Steg: Stift 1	Steg: Stift 1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm	2	2
Heizung	4, 5	4, 5
Abschirmung

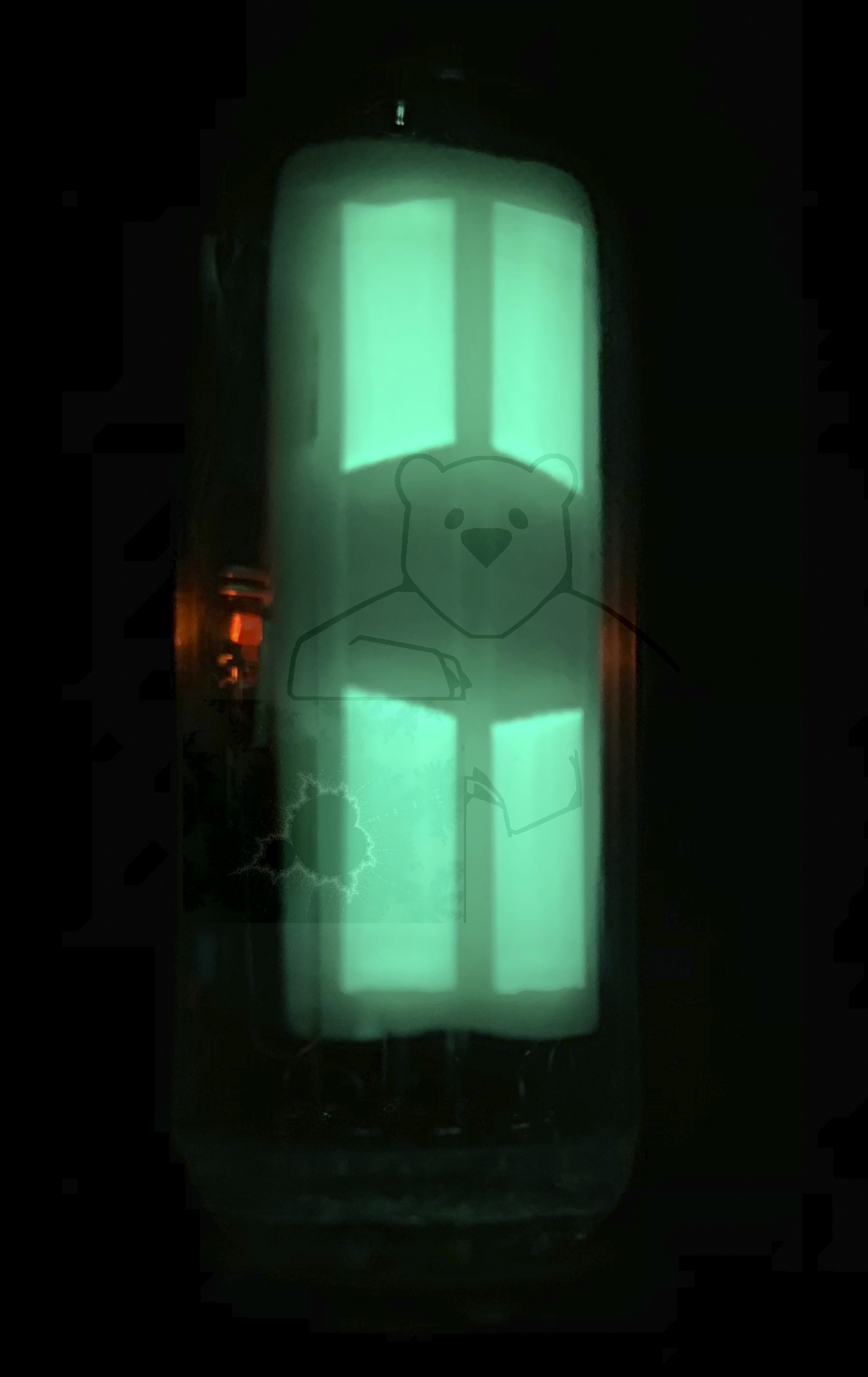

Funktion	→ Magische Waage	→ Magische Waage

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

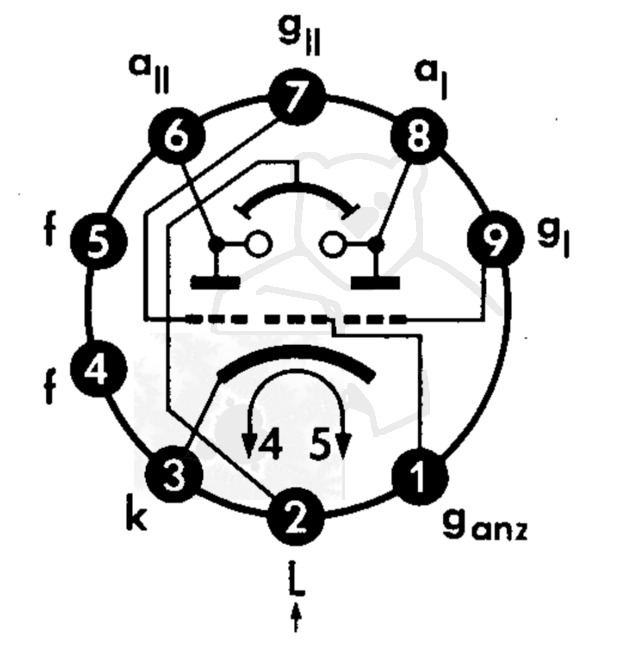

🔎 Sockelschaltung der EMM801

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EMM801

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/MaE82I15A0c (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EMM801
Garantieschein EMM801 Telefunken.pdf (904 kB)
Anwendung EMM801 Telefunken.pdf (94 kB)
Datenblatt EMM801 AEG [www.tubedata.info].pdf (275 kB)
Datenblatt EMM801 Telefunken [www.tubedata.info].pdf (266 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
