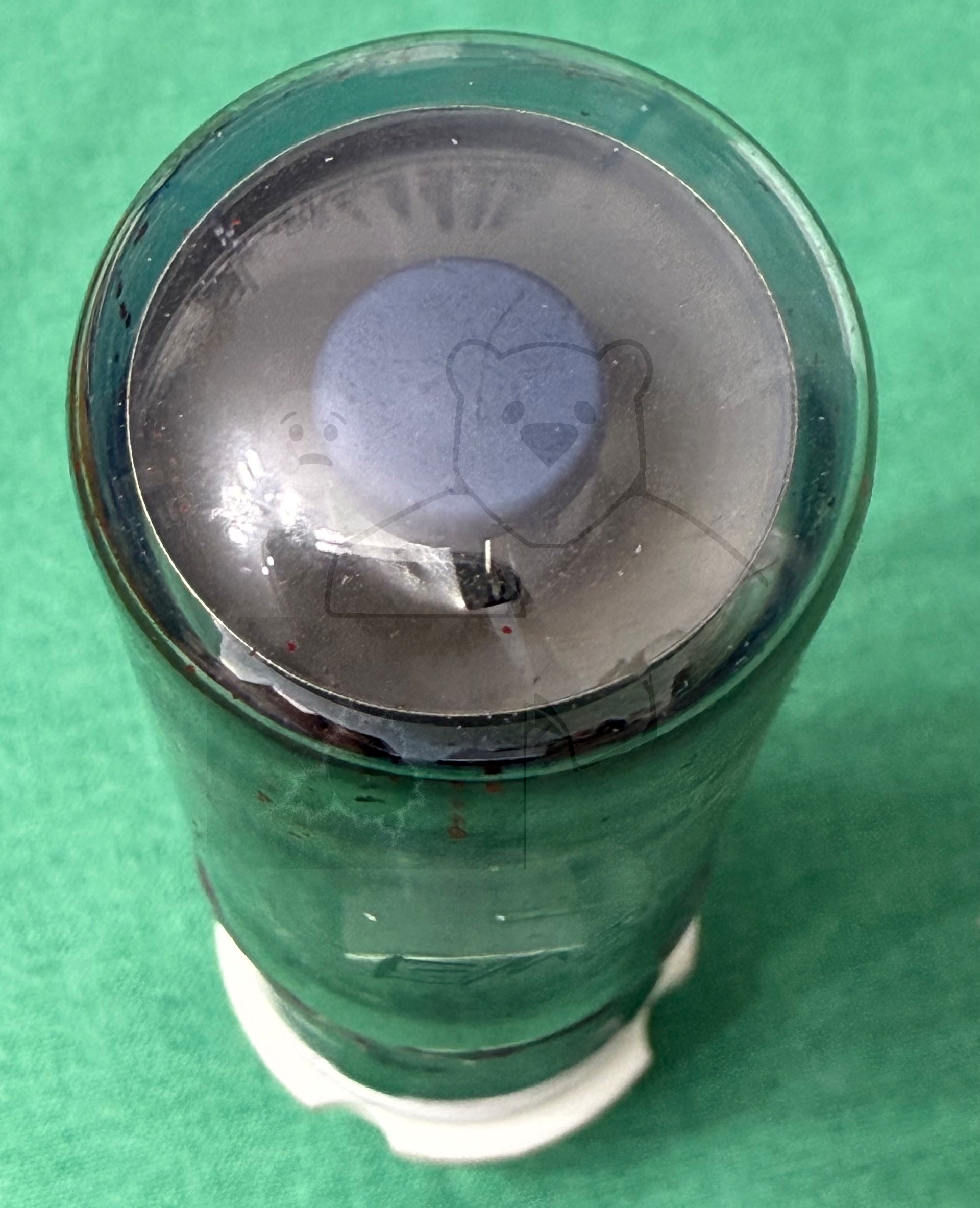

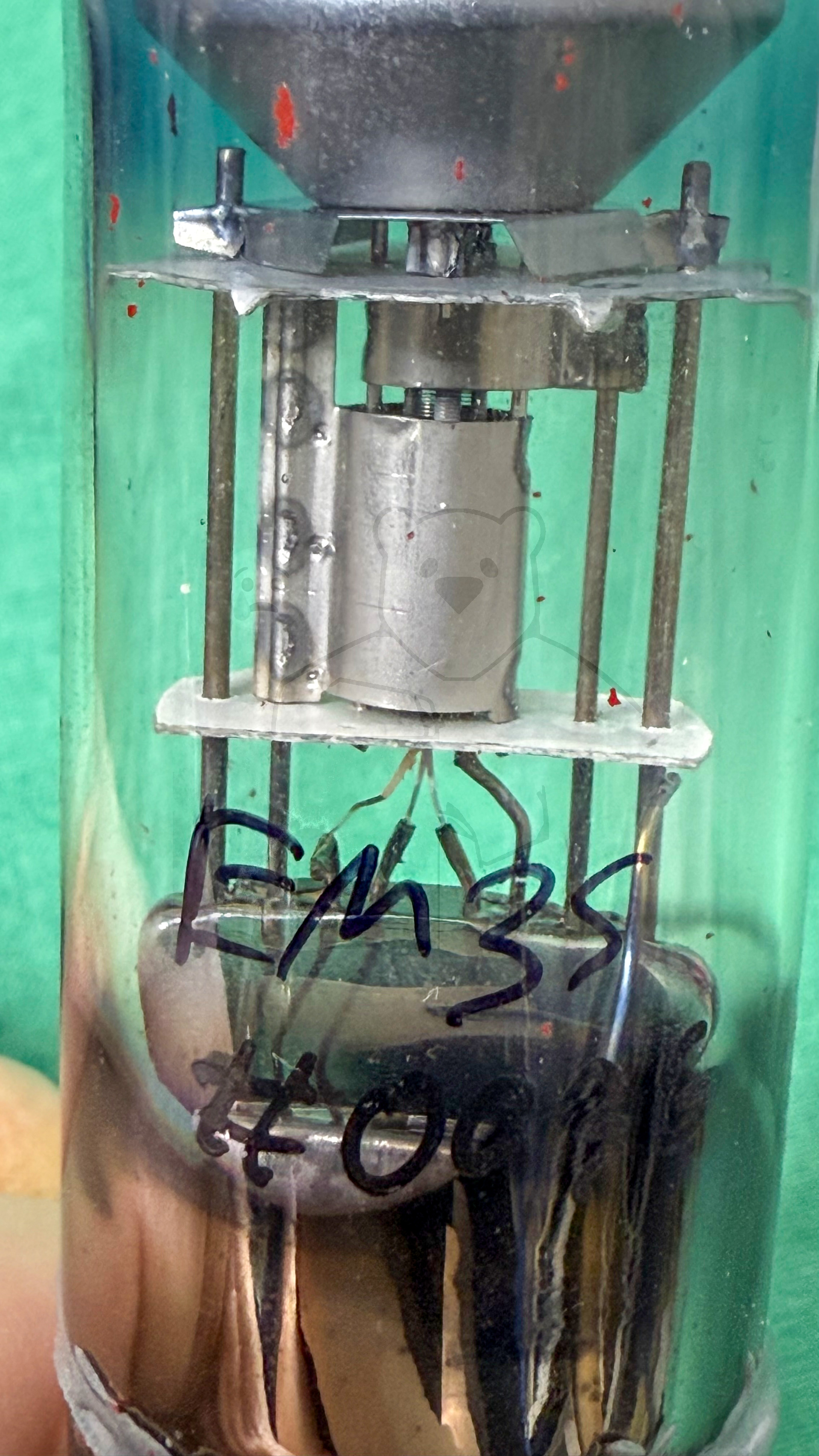

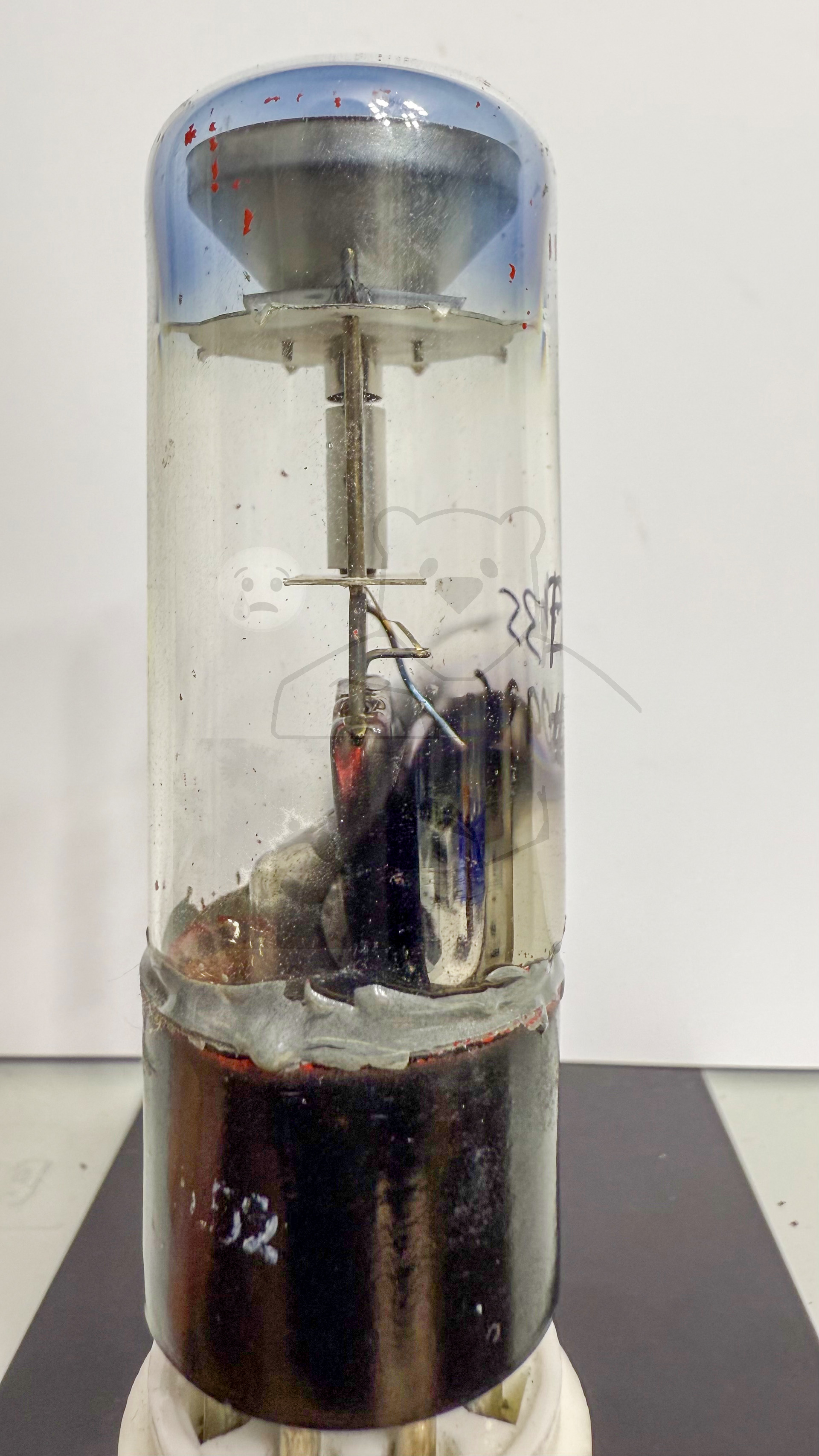

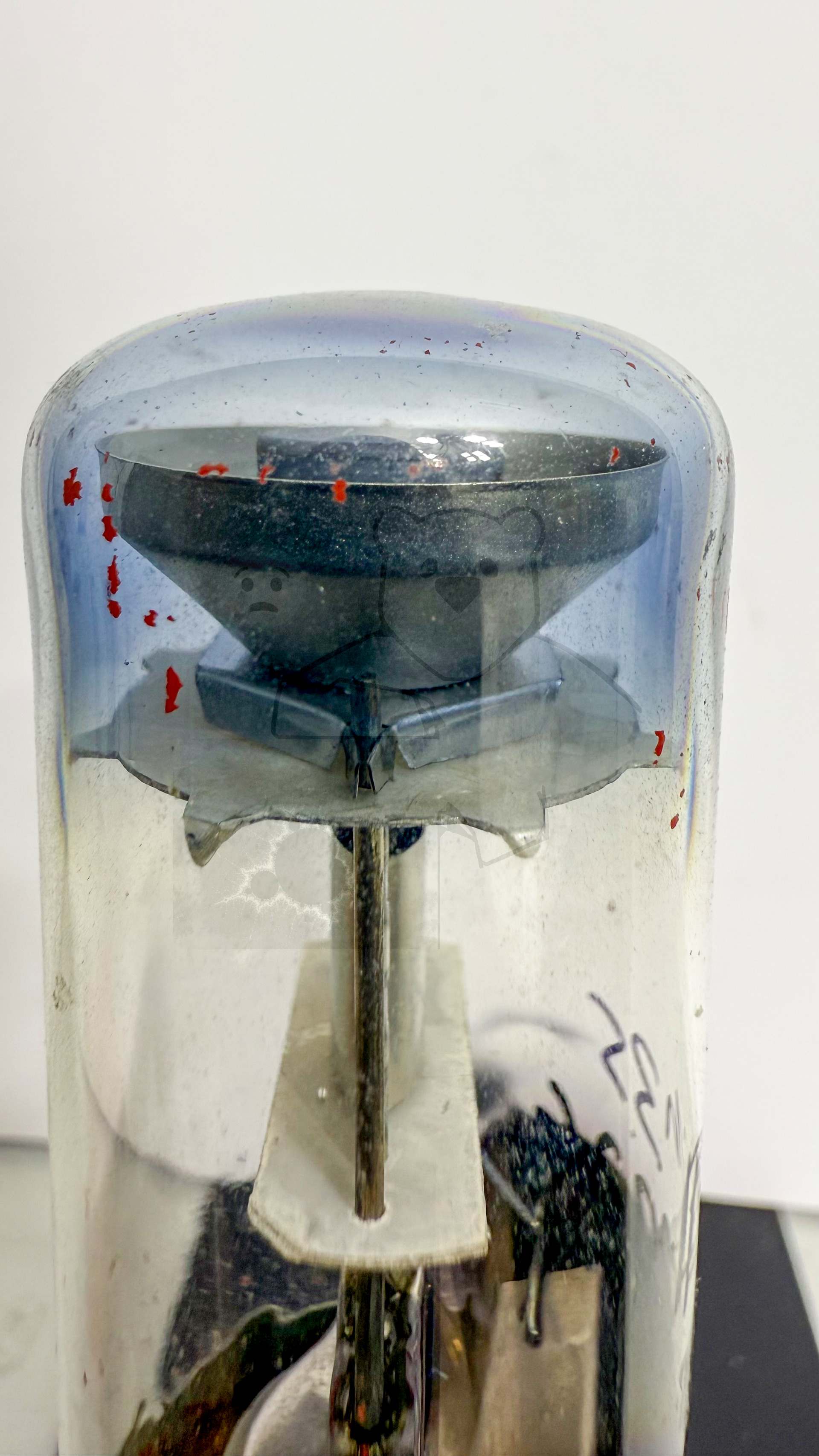

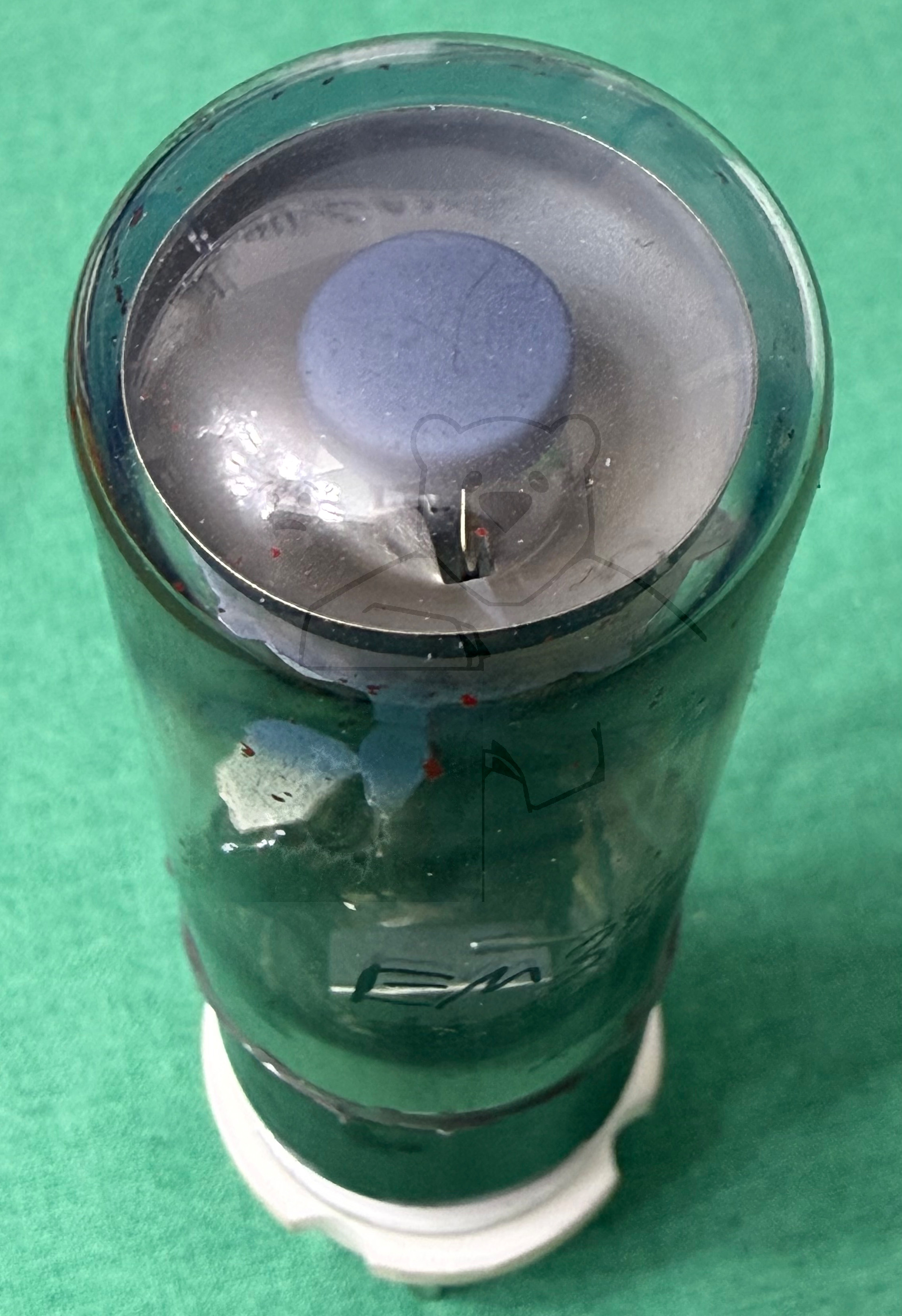

Daten und Bilder der Röhre: EM35 (Telefunken Belegung)

🔎 Beschreibung der Röhre: EM35 (Telefunken Belegung)

Name	EM35 (Telefunken Belegung)
Vergleichsname	EM34
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen	Hinweis: Die hier angegebene Beschaltung entspricht der Telefunken/Philips Variante. Es gibt wohl einige (Ost-Europäische) Hersteller, deren EM35 nicht mit dem Telefunken/Philips Beschaltungsschema übereinstimmen!
Letzte Änderung	10.06.2018 23:24:40

🔎 Beschreibung der Systeme für die Röhre: EM35 (Telefunken Belegung)

	System 1
Kathode	8
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2	6
Leuchtschirm	5
Heizung	2, 7
Abschirmung

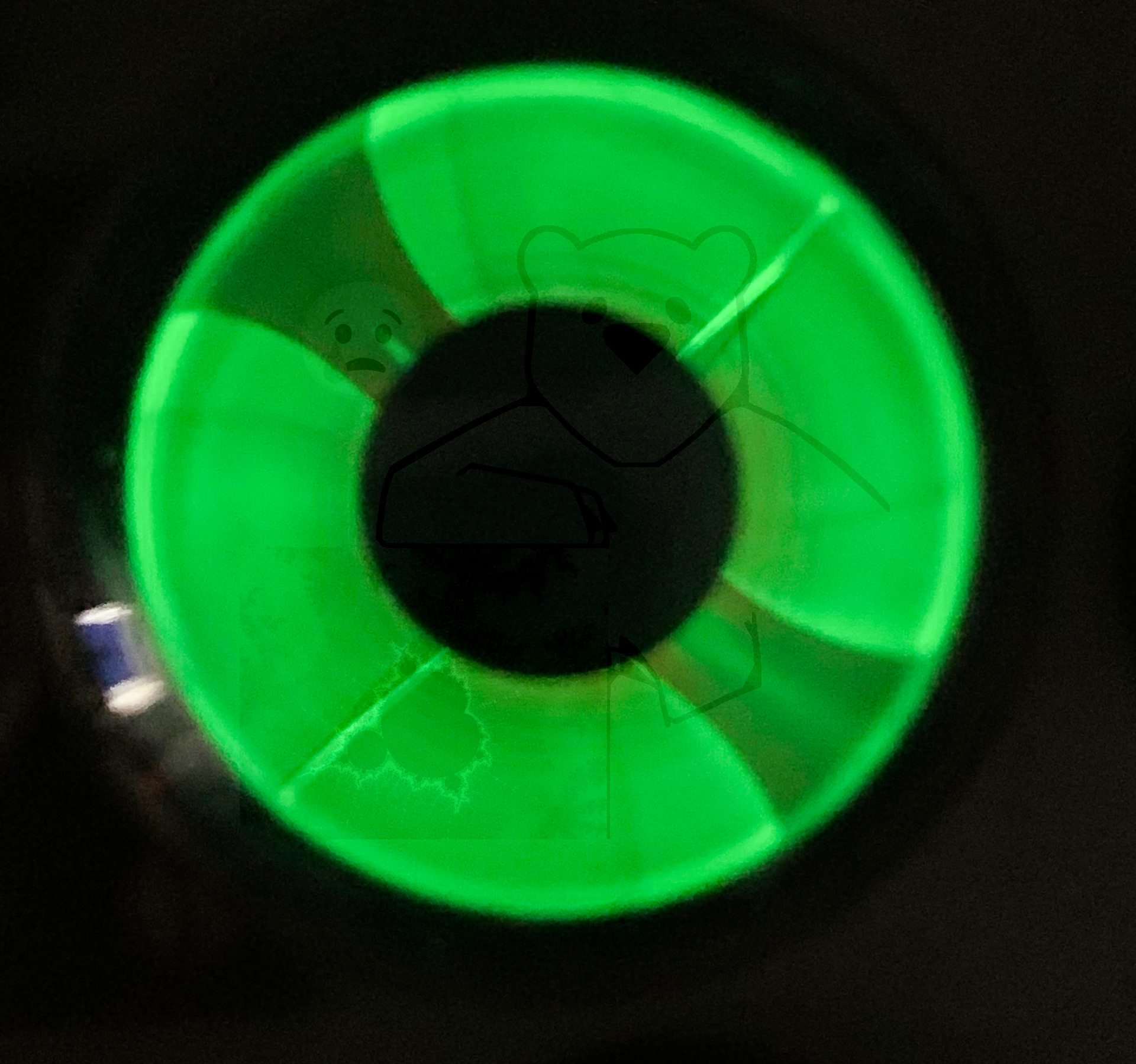

Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EM35 (Telefunken Belegung)

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EM35 (Telefunken Belegung)
Datenblatt EM34 La Radiotechnique [www.tubedata.info].pdf (33 kB)
Datenblatt EM34 Mazda Belvu [www.tubedata.info].pdf (117 kB)
Datenblatt EM34 Mullard [www.tubedata.info].pdf (176 kB)
Datenblatt EM34 Philips.pdf (93 kB)
Datenblatt EM35 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1887 kB)
Pruefkarte EM35 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
