🔎 Beschreibung der Röhre: EL95
| Name | EL95 |
| Vergleichsname | 6DL5 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EL95
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 7 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

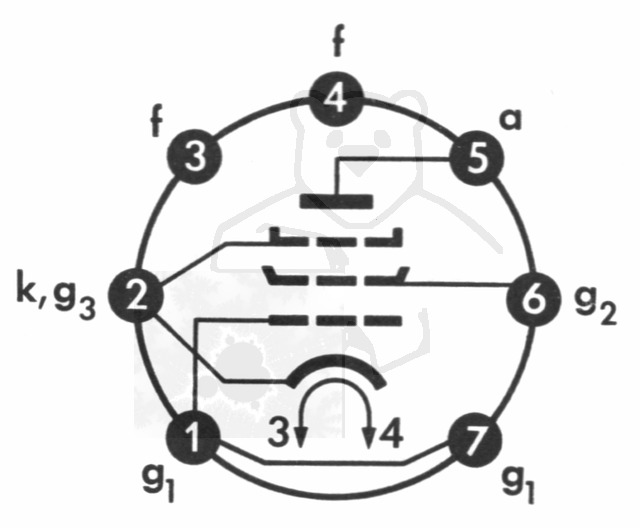

🔎 Sockelschaltung der EL95
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EL95
Datenblatt EL95 Philips [www.tubedata.info].pdf (357 kB)
Datenblatt EL95 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (4499 kB)
Pruefkarte EL95 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte EL95 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EL95

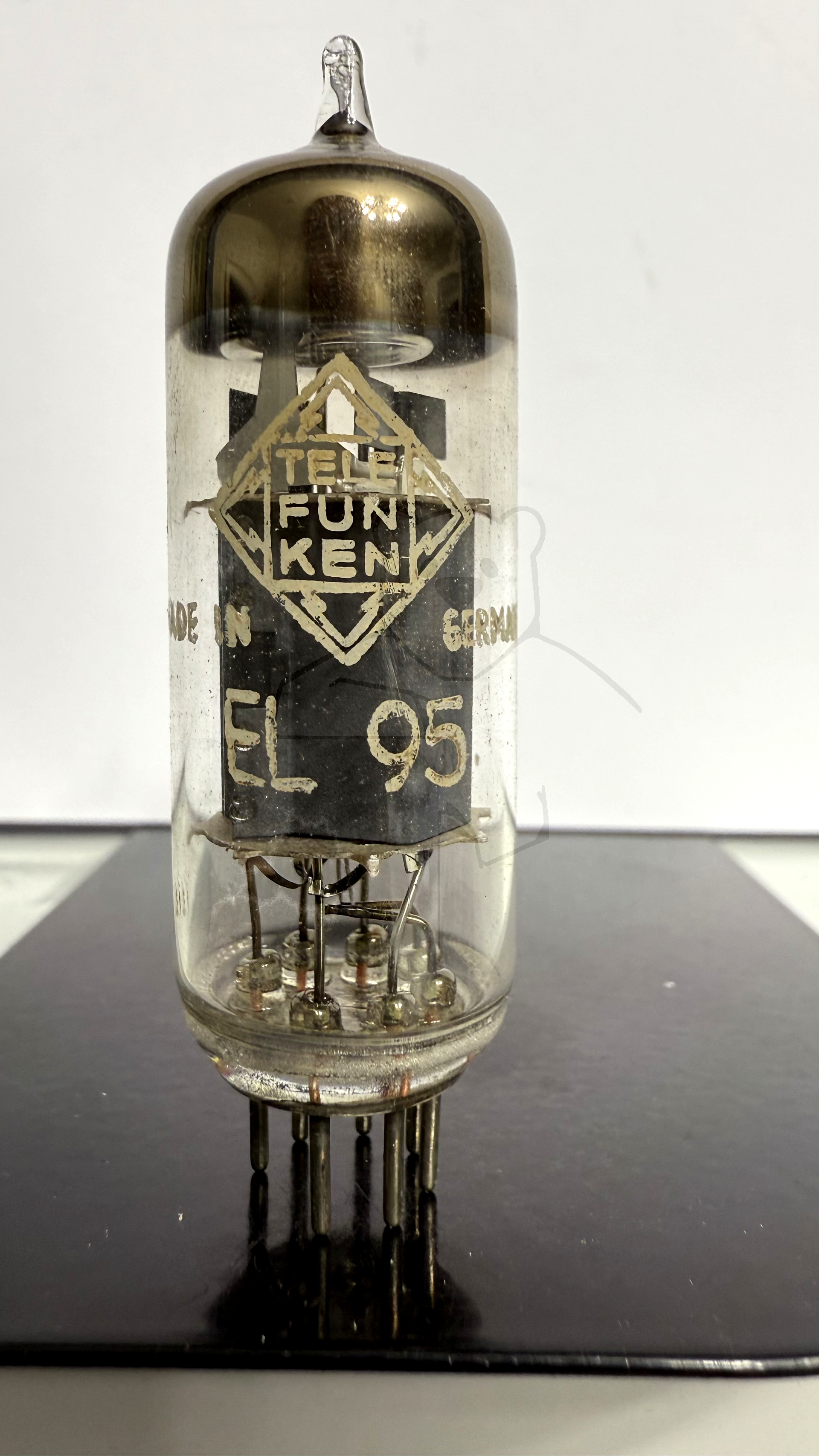

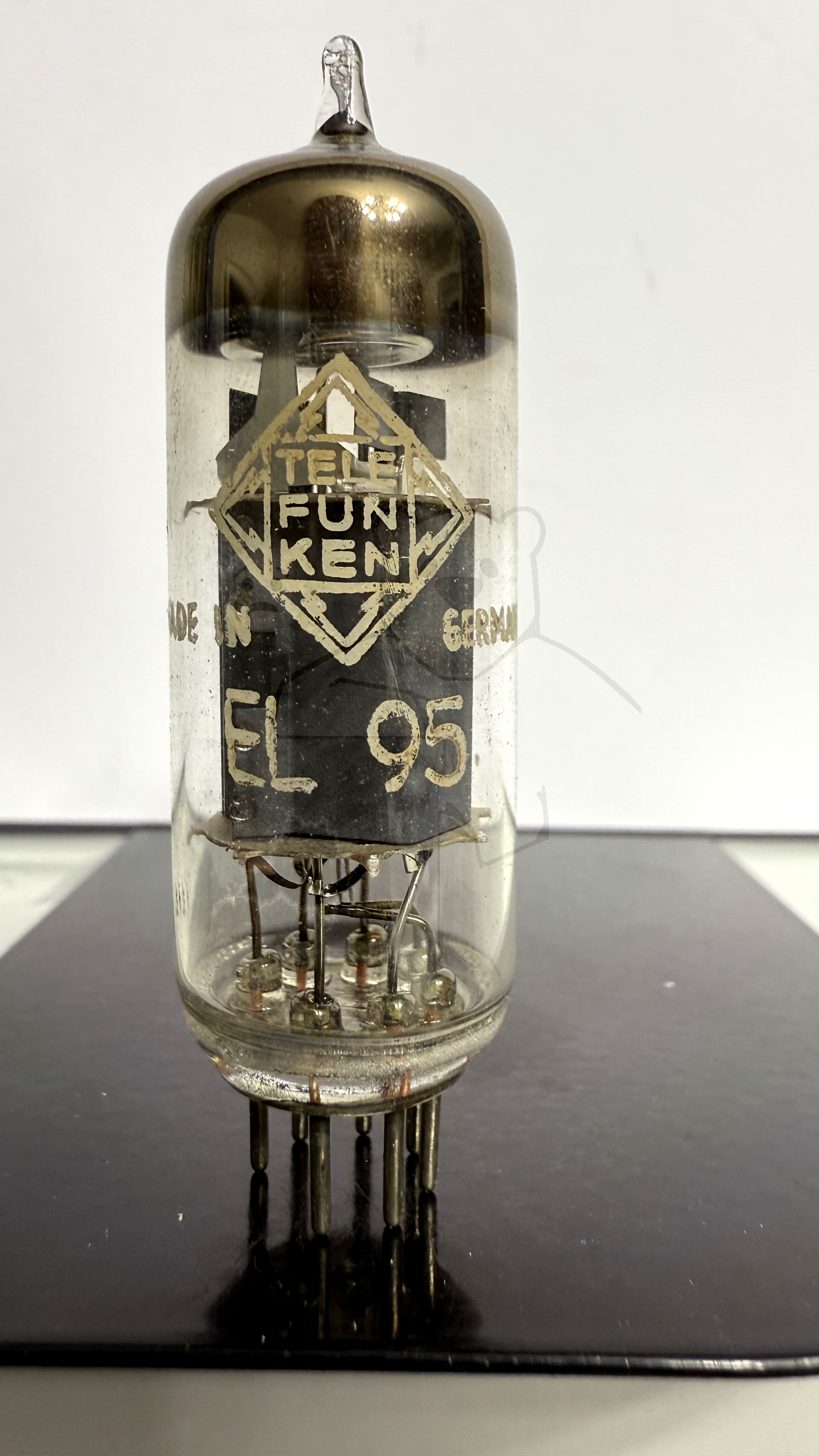

Röhre EL95 #4062 Bild 1

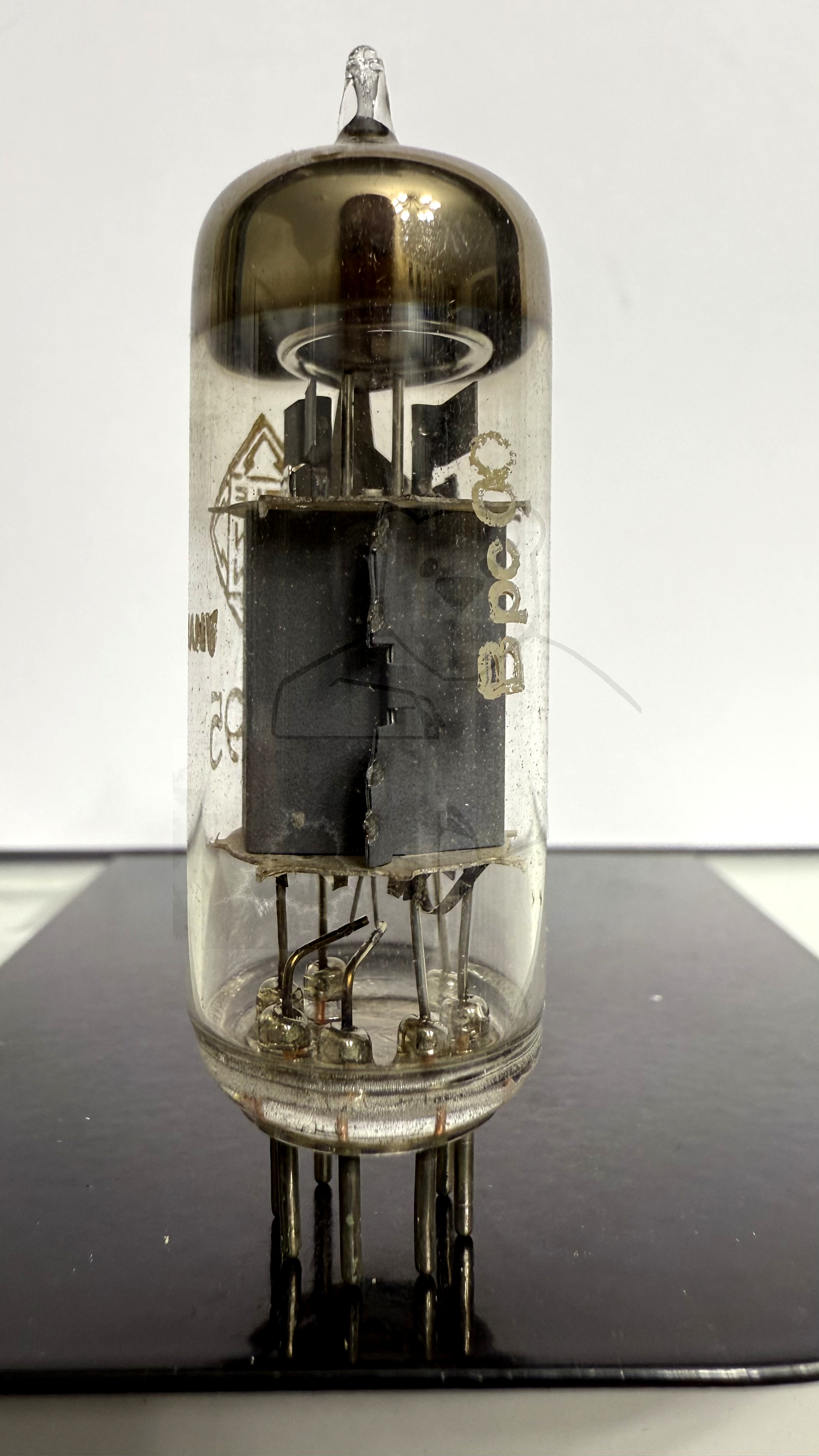

Röhre EL95 #4062 Bild 2

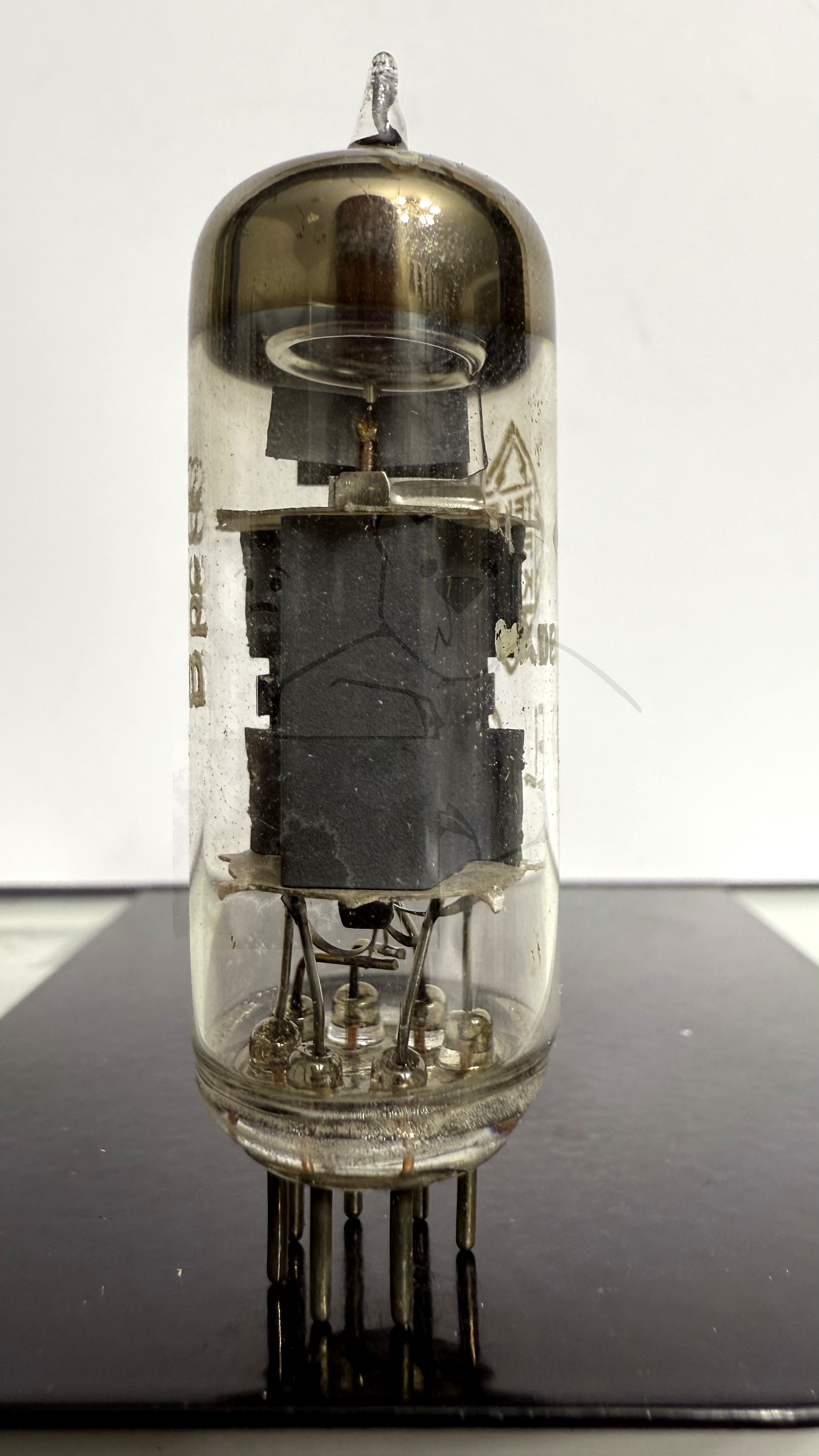

Röhre EL95 #4062 Bild 3

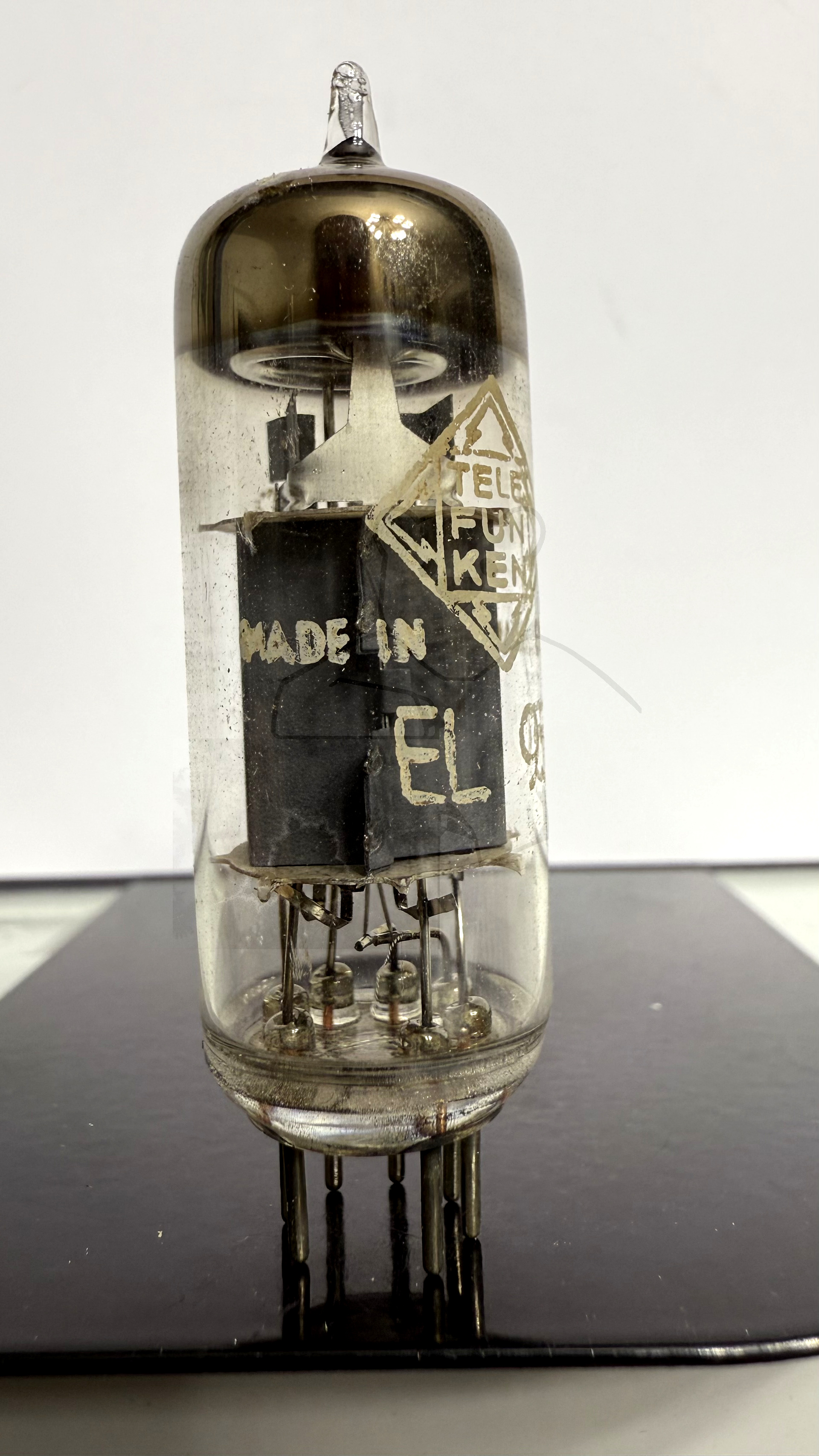

Röhre EL95 #4062 Bild 4
Röhre EL95 #4062 Verpackung Bild 1

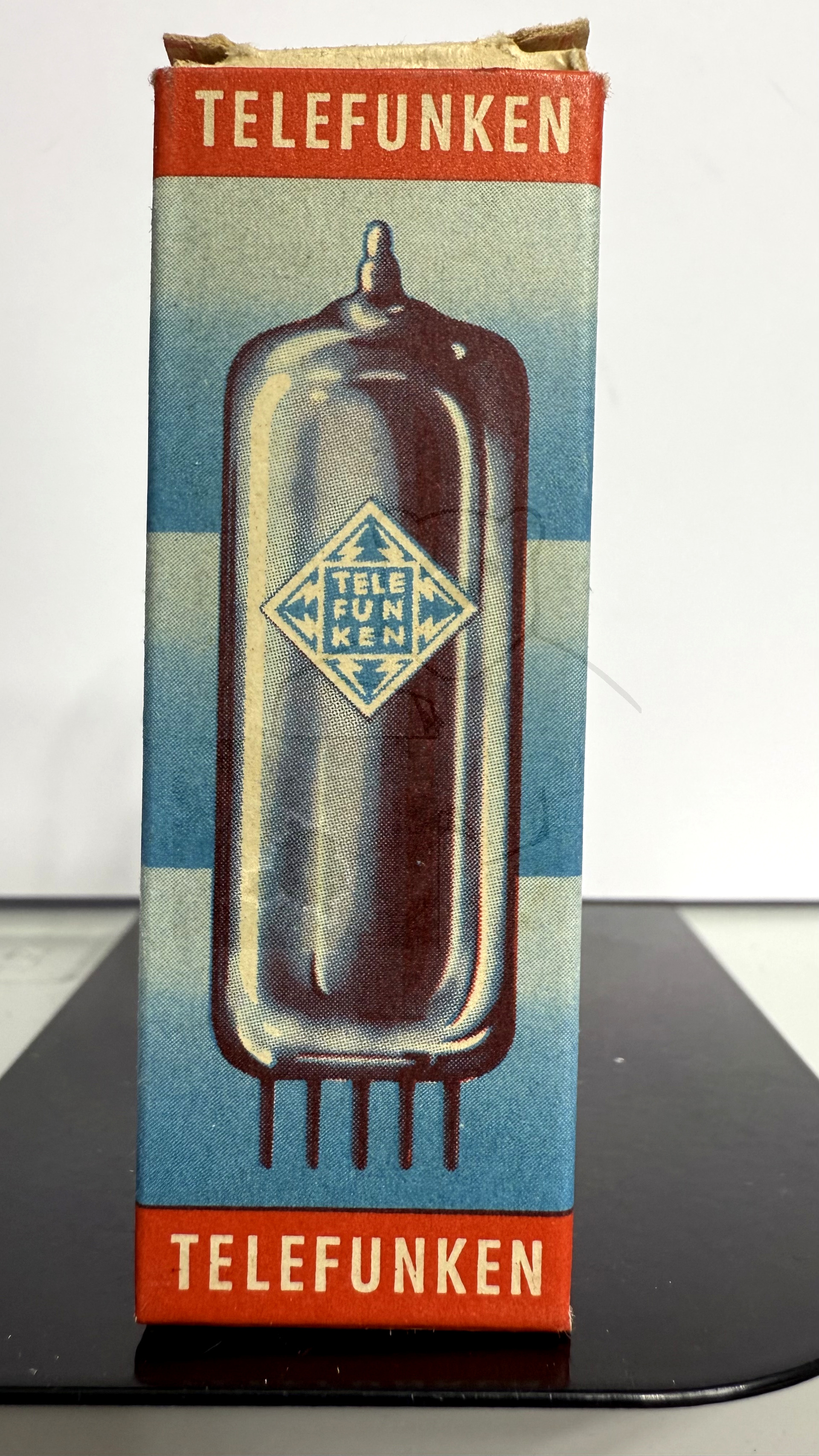

Röhre EL95 #4062 Verpackung Bild 2
Röhre EL95 #4062 Verpackung Bild 3
Röhre EL95 #4062 Verpackung Bild 4

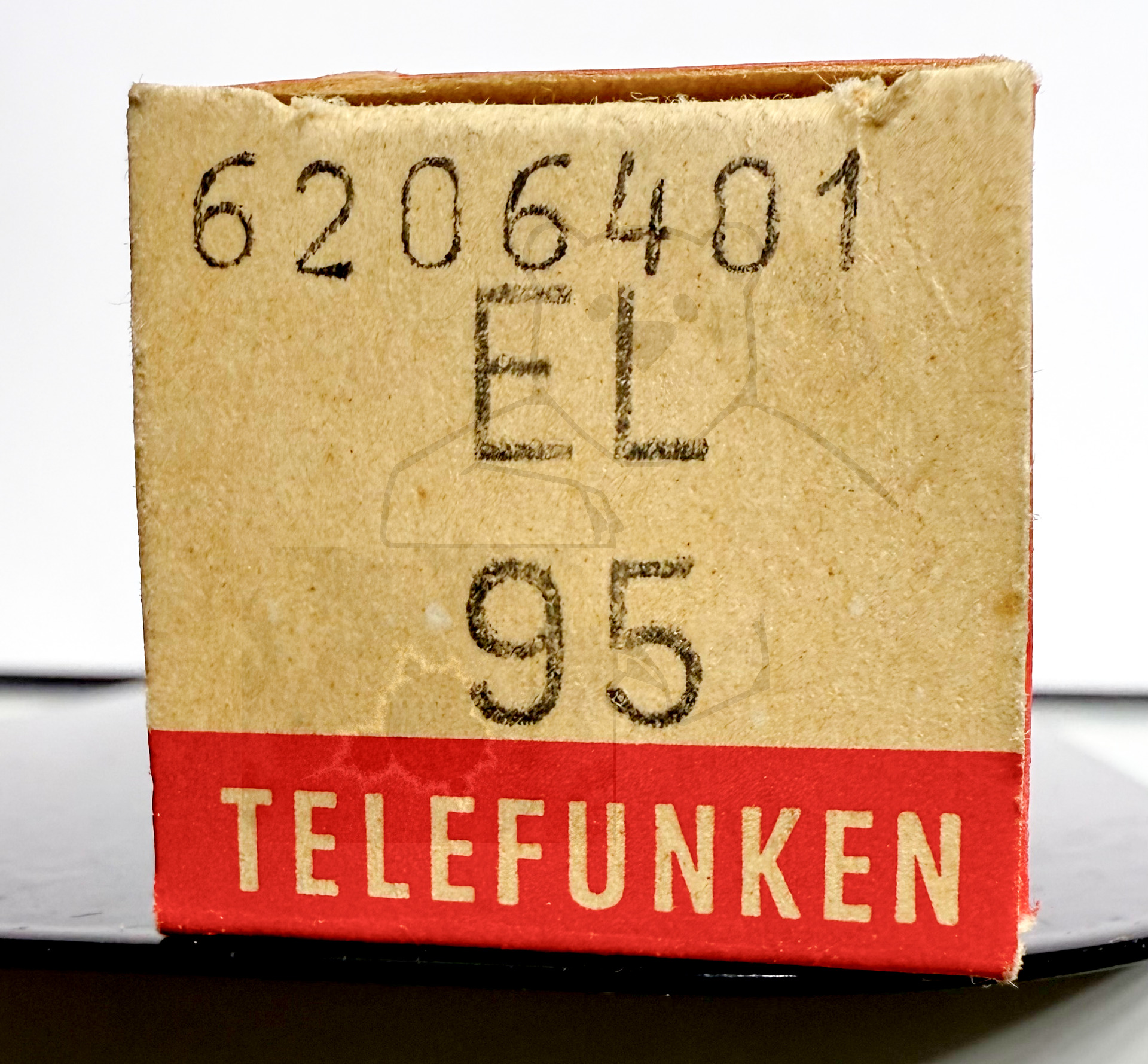

Röhre EL95 #4062 Verpackung Bild 5

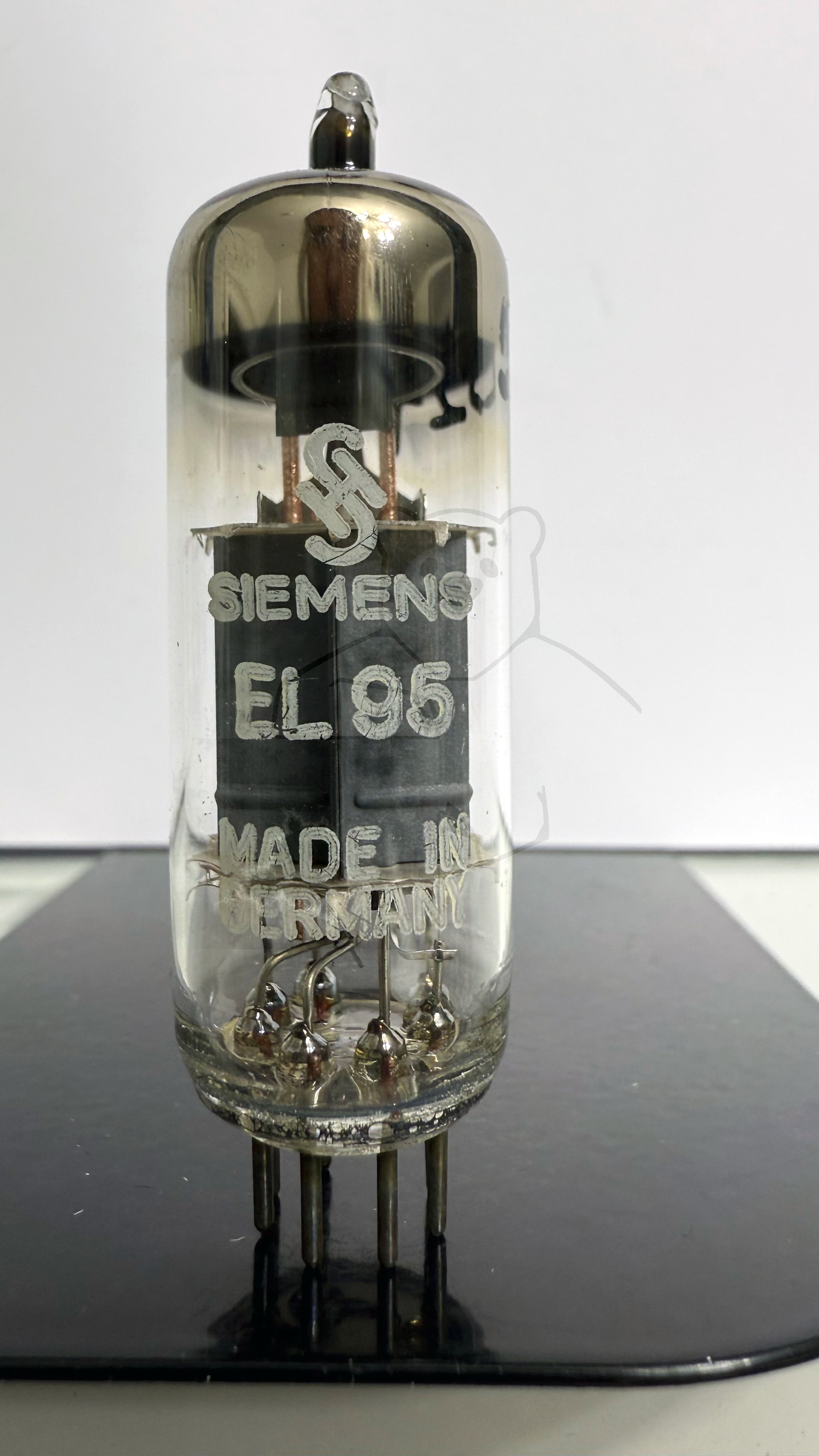

Röhre EL95 #2527 Bild 1

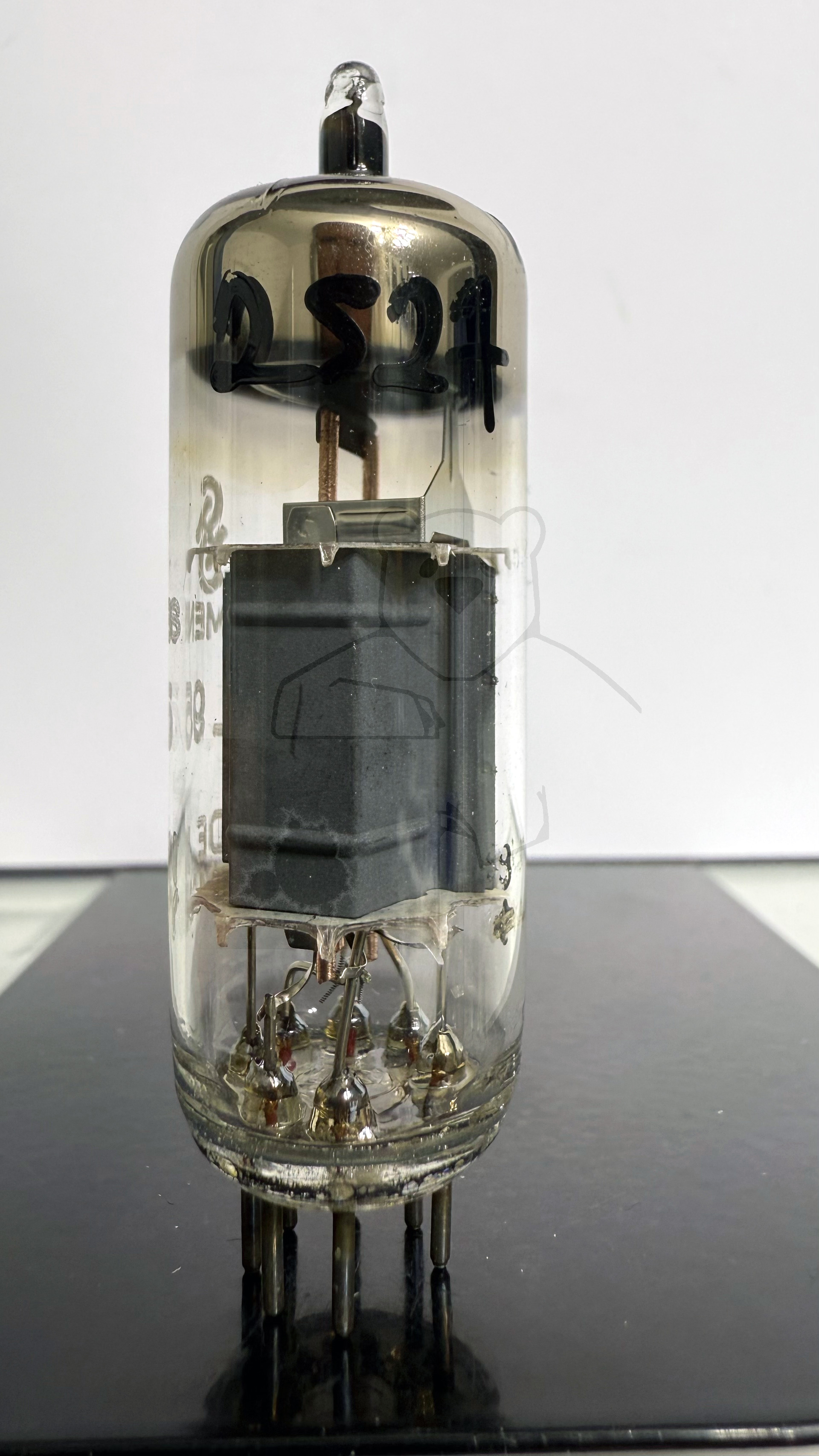

Röhre EL95 #2527 Bild 2
Röhre EL95 #2527 Bild 3

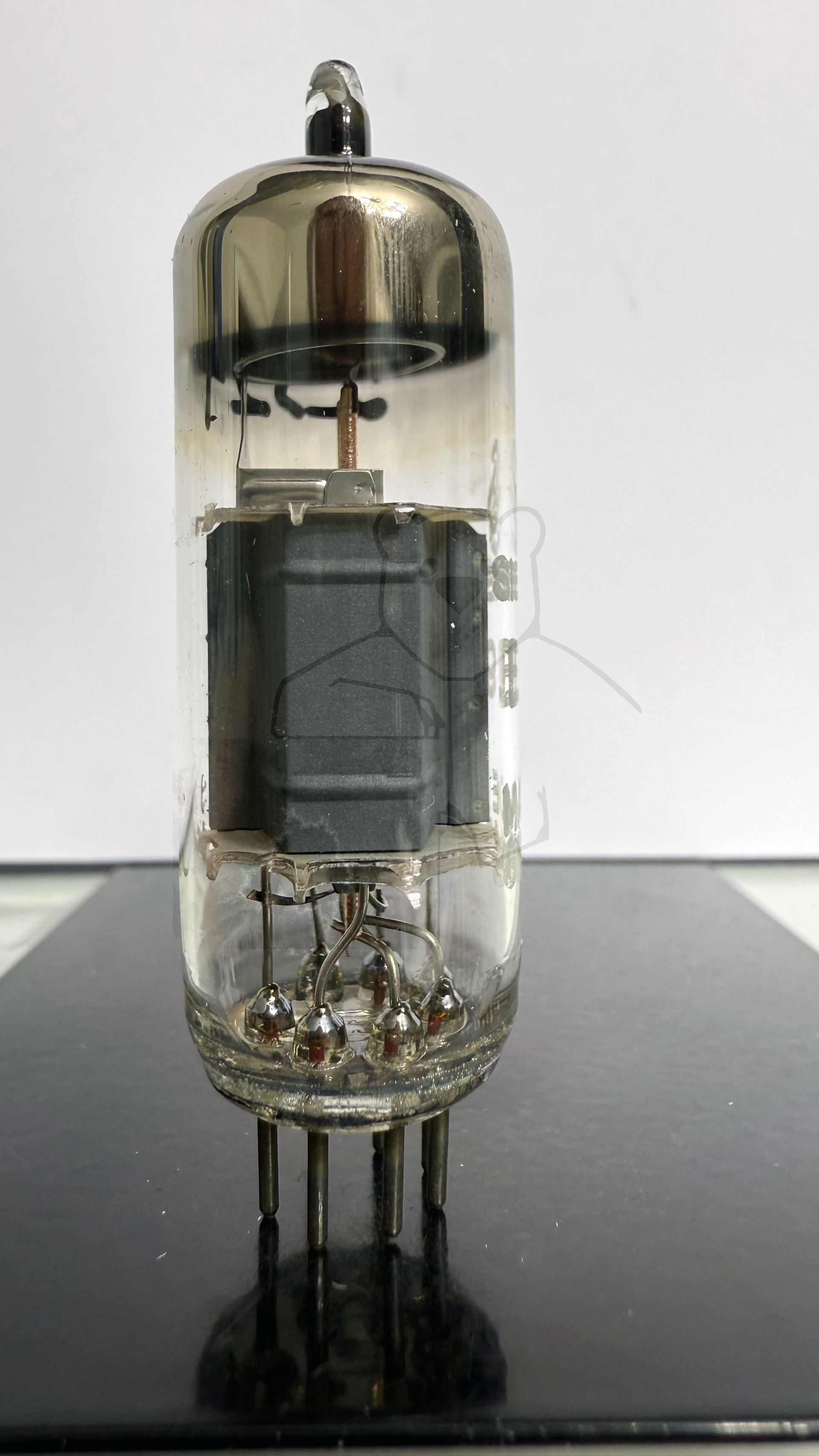

Röhre EL95 #2527 Bild 4

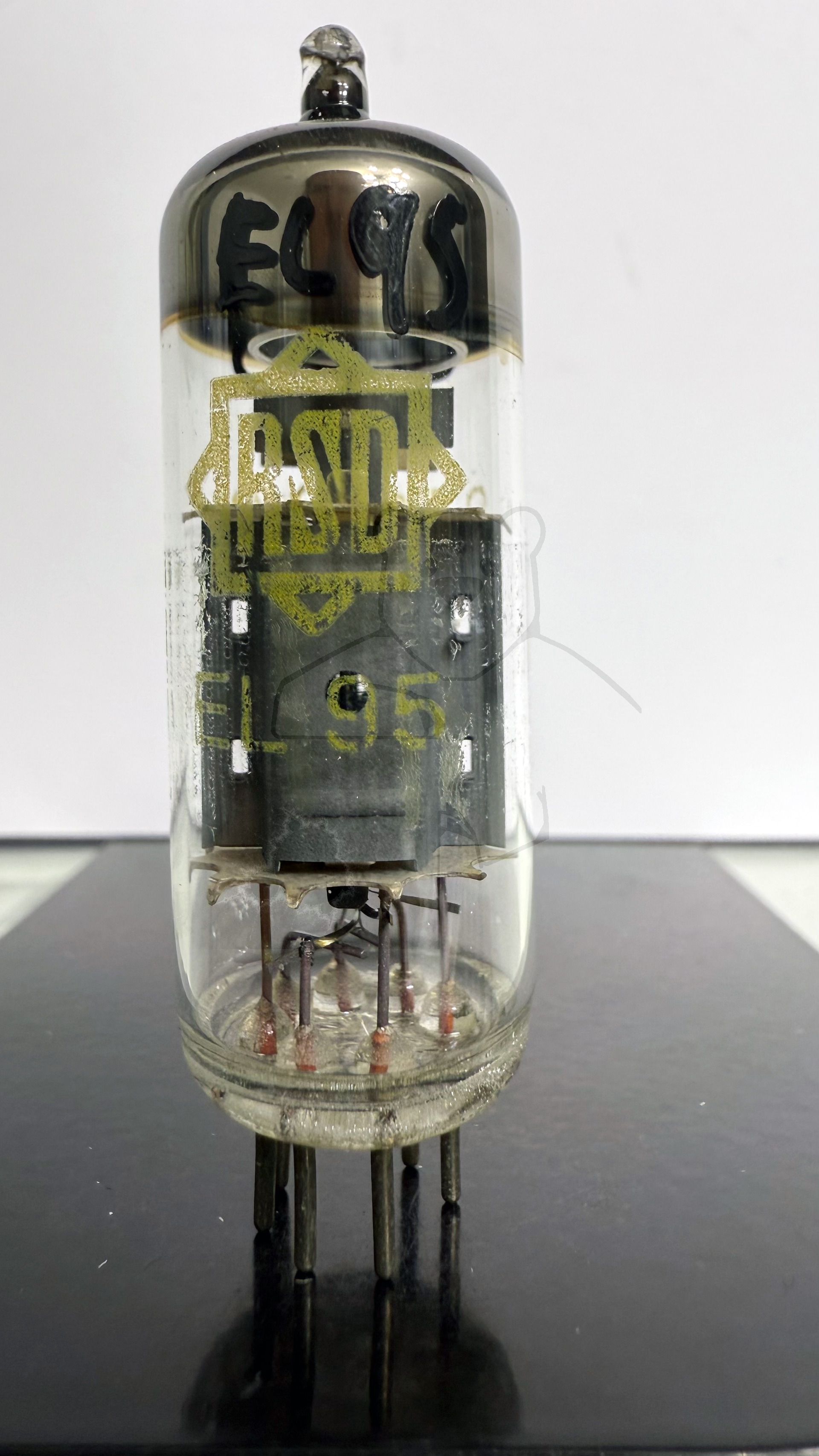

Röhre EL95 #2445 Bild 1

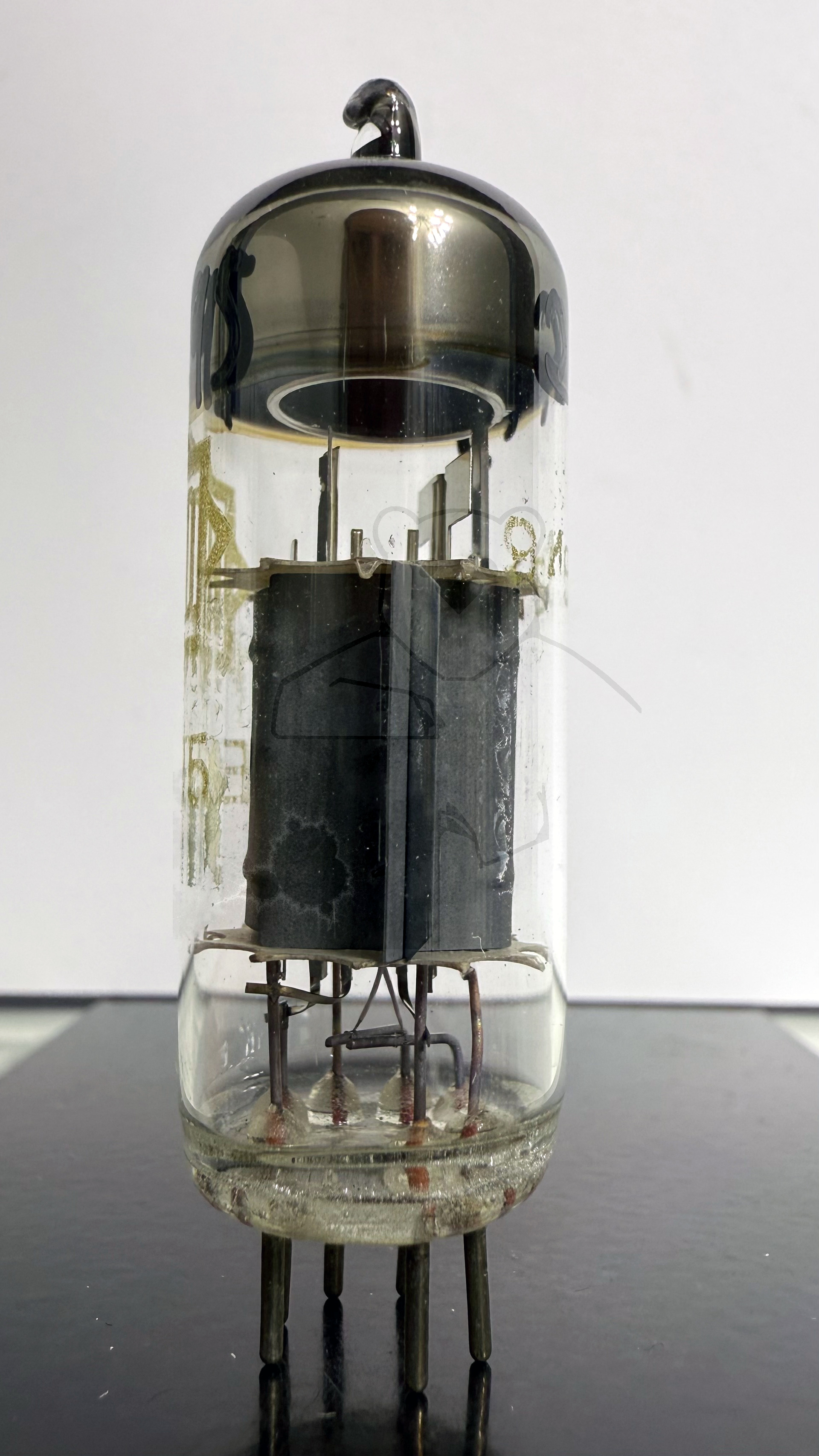

Röhre EL95 #2445 Bild 2

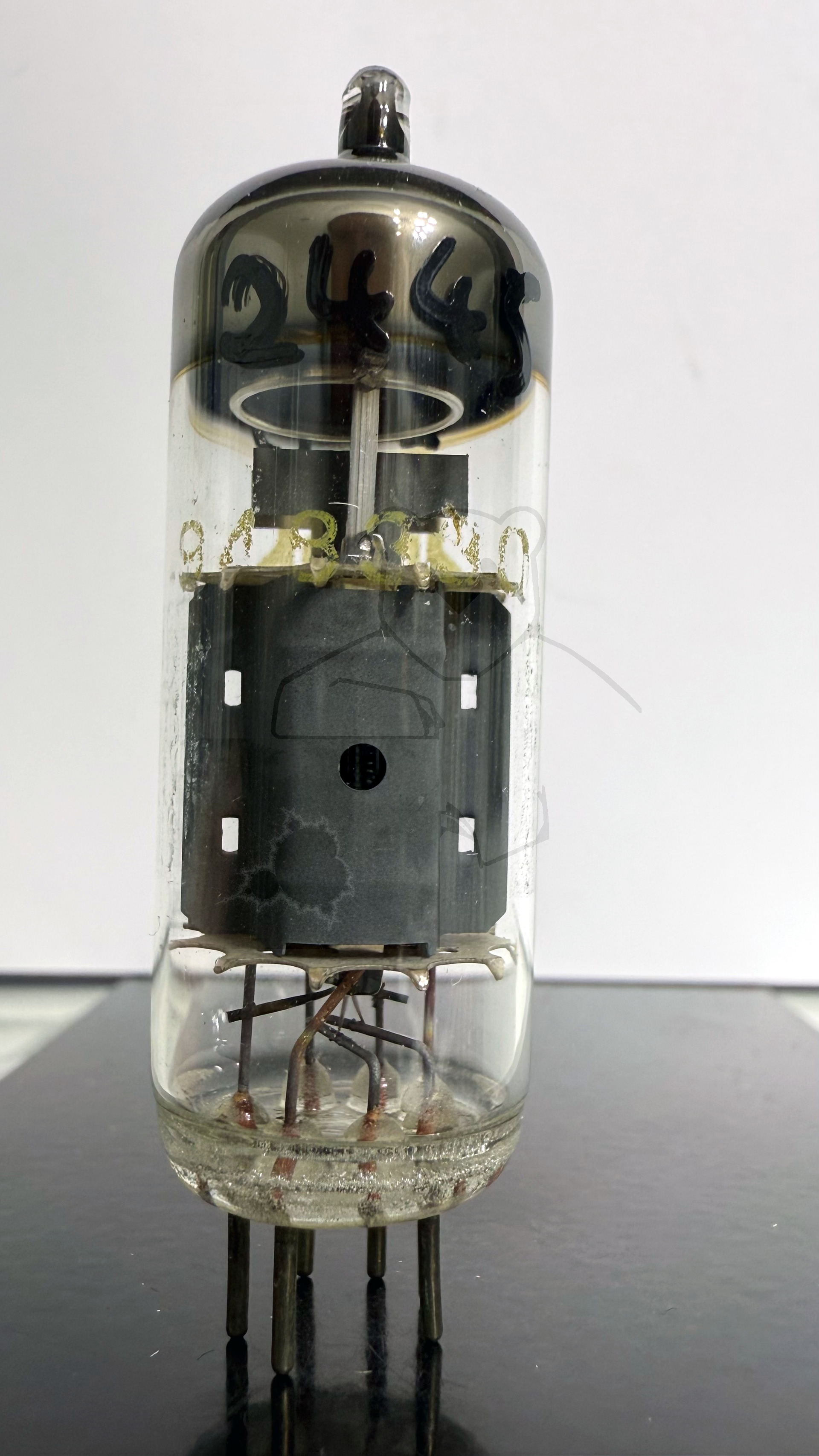

Röhre EL95 #2445 Bild 3

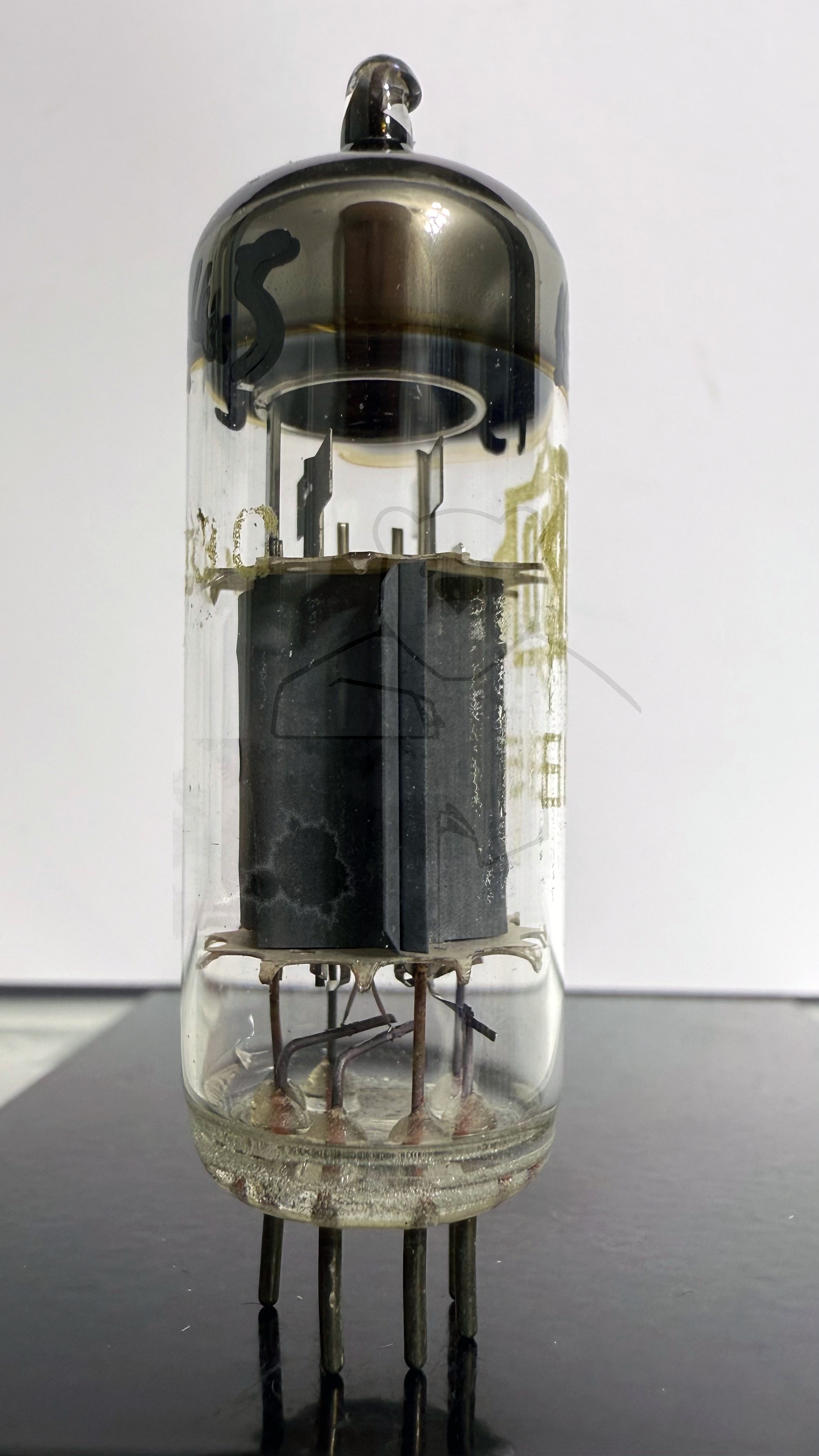

Röhre EL95 #2445 Bild 4

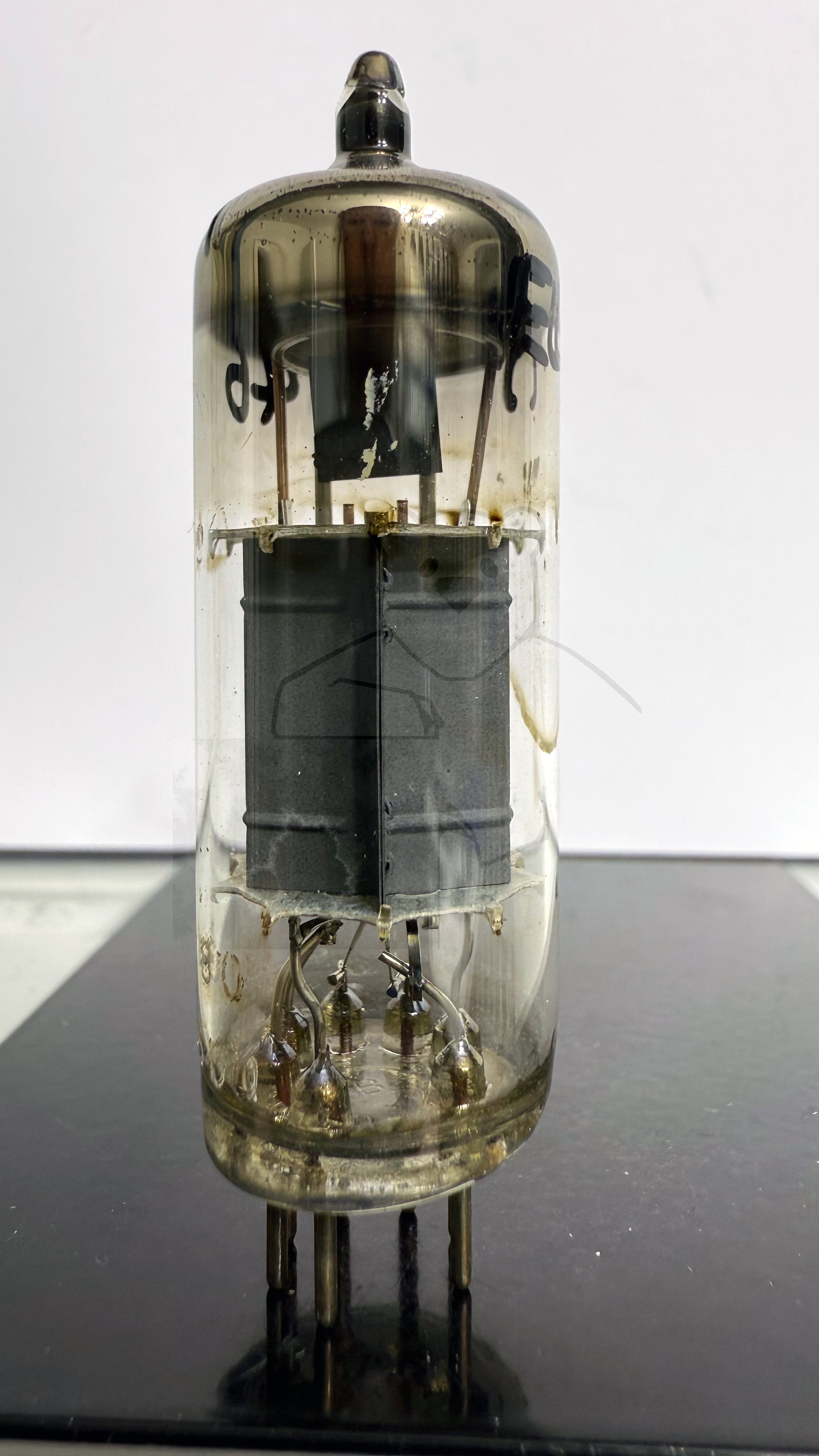

Röhre EL95 #2446 Bild 1

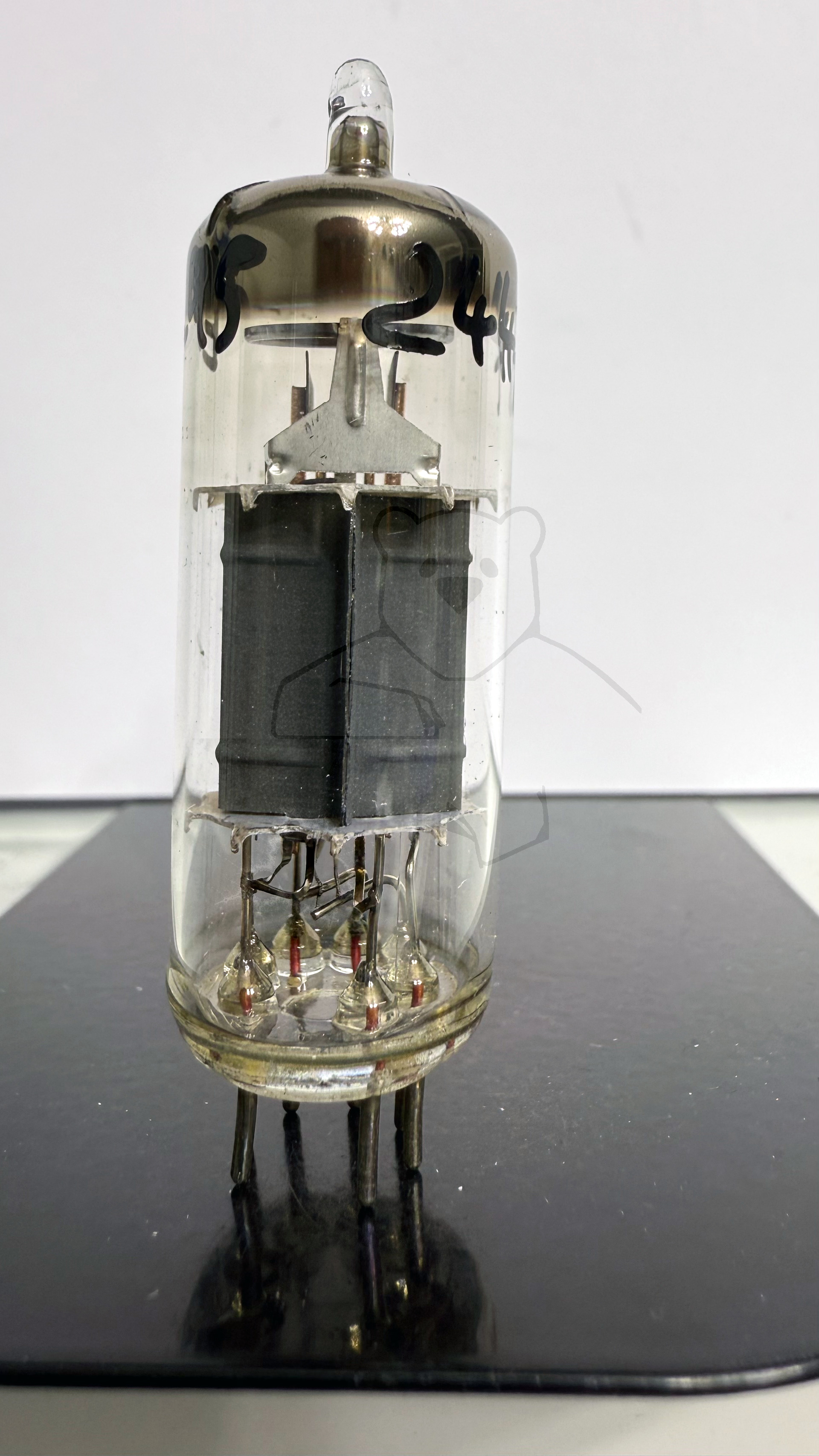

Röhre EL95 #2447 Bild 1

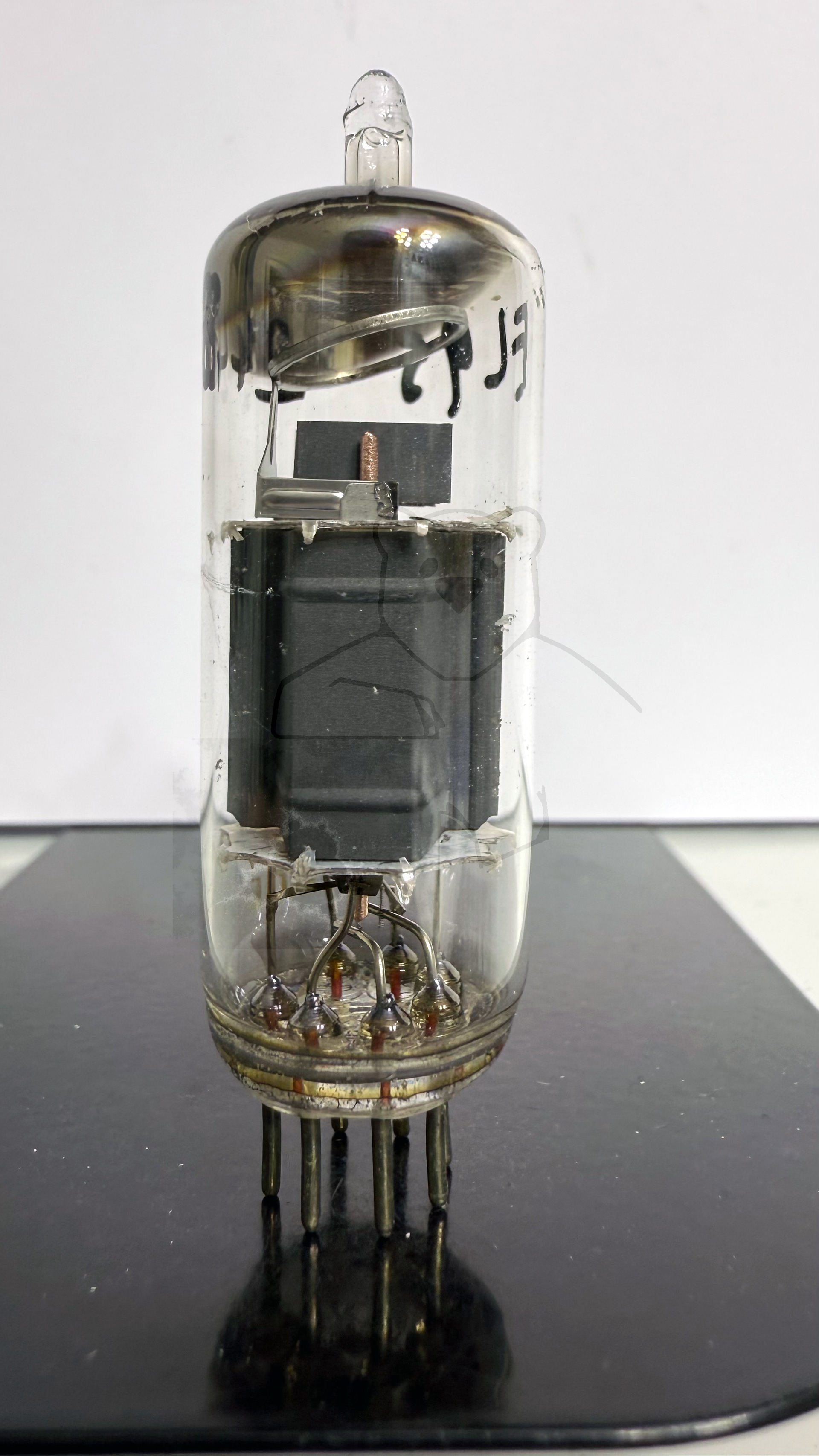

Röhre EL95 #2448 Bild 1

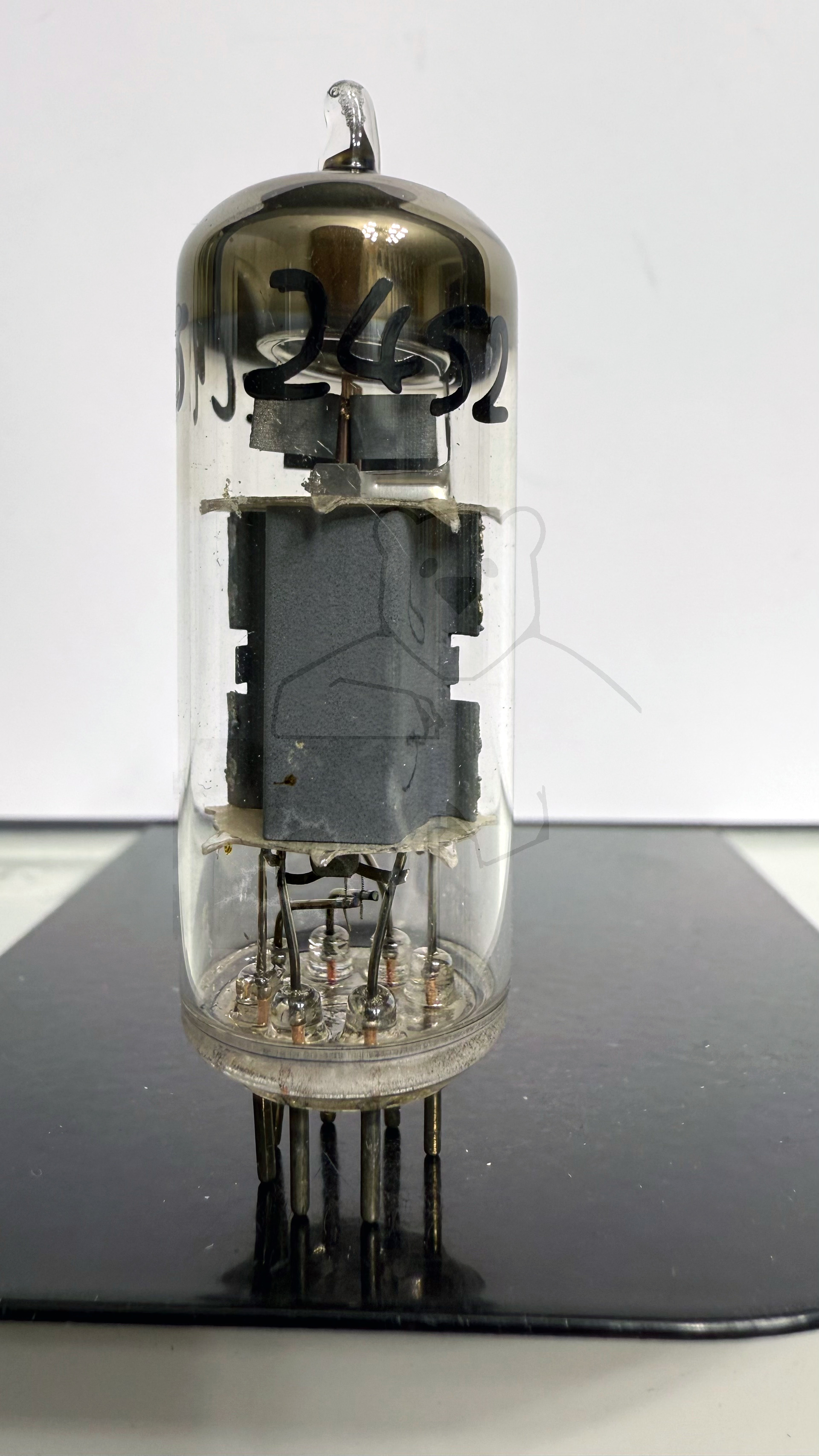

Röhre EL95 #2452 Bild 1

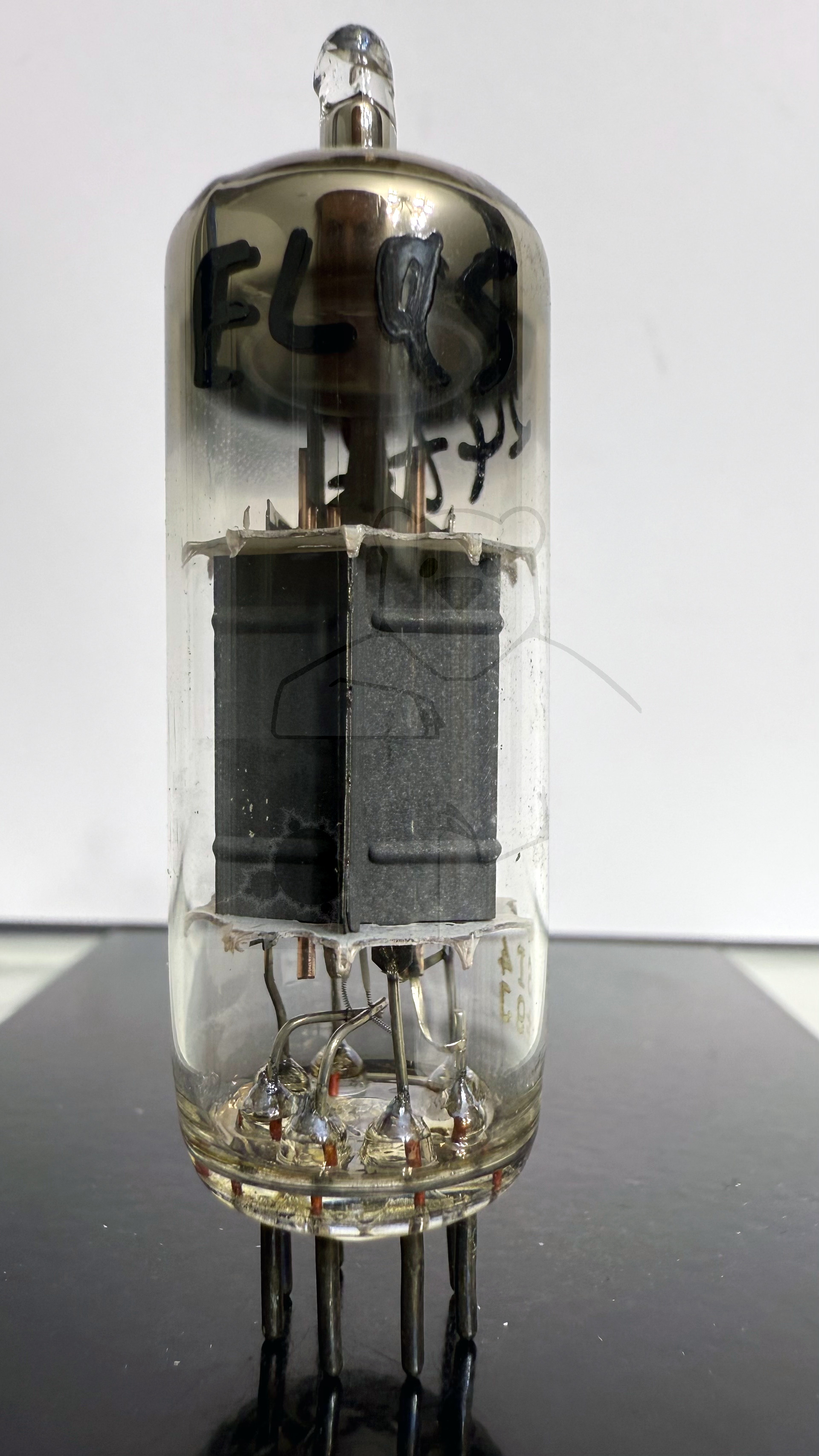

Röhre EL95 #2472 Bild 1

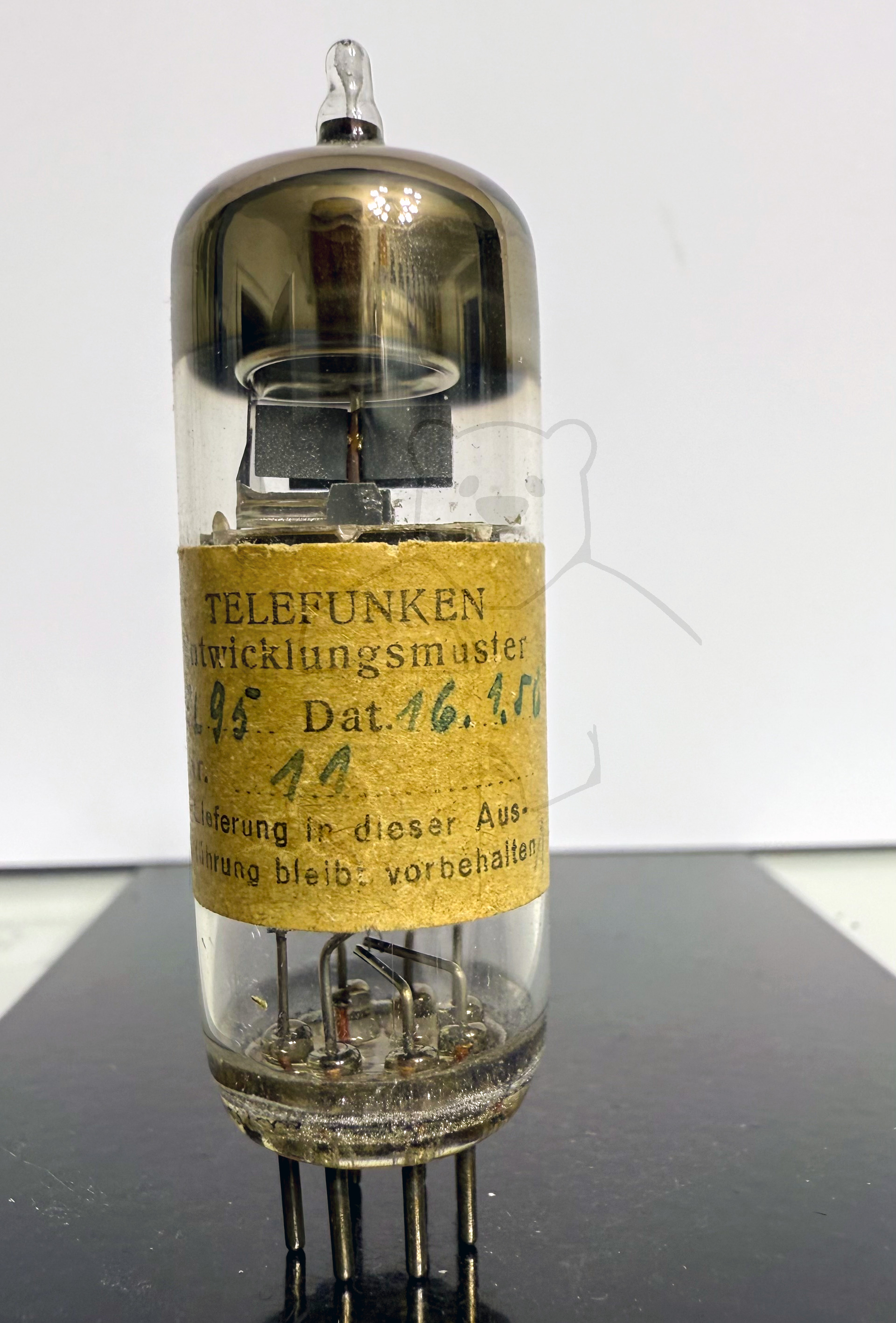

Röhre EL95 #3519 Entwicklungsmuster Bild 1

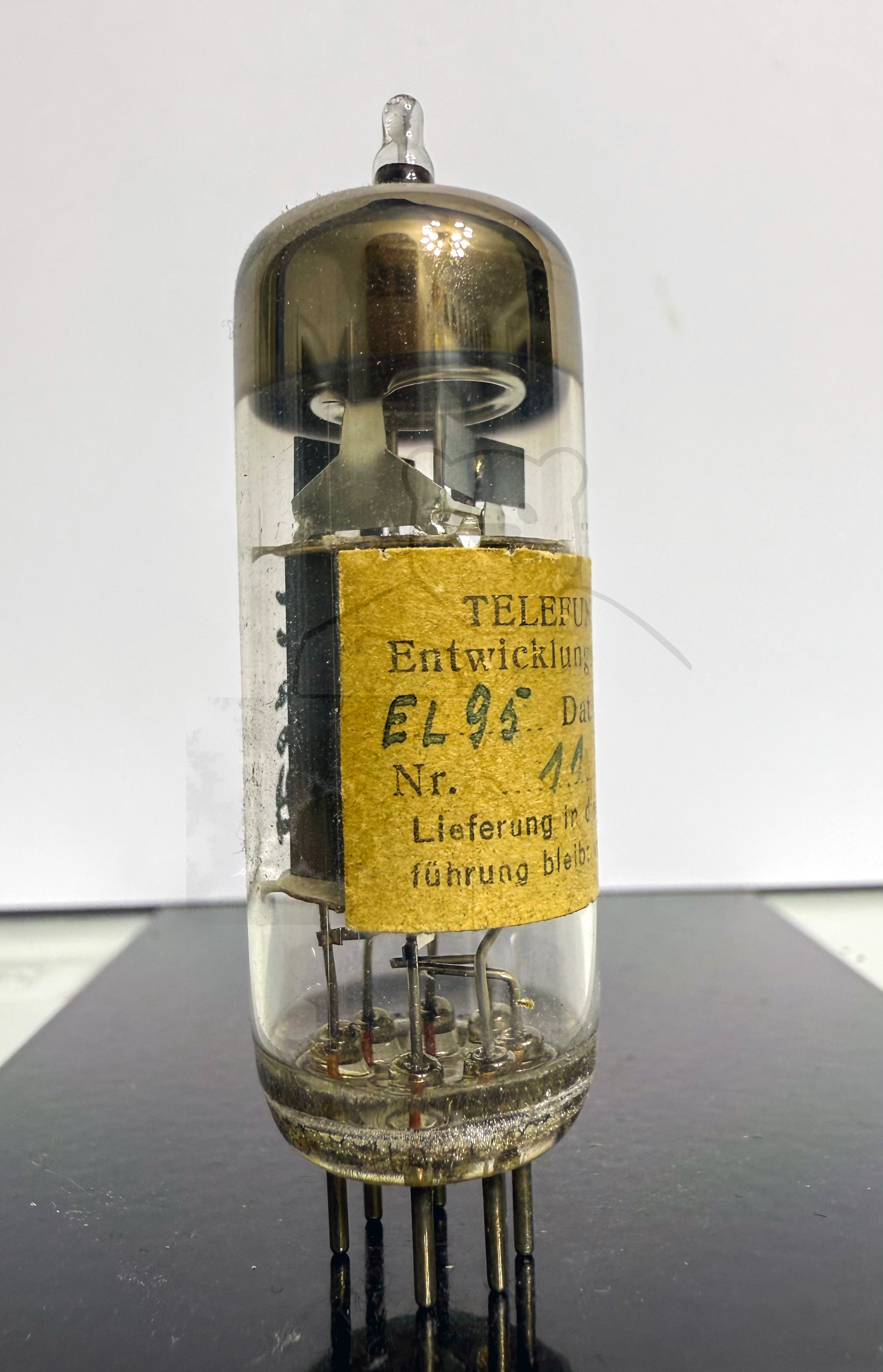

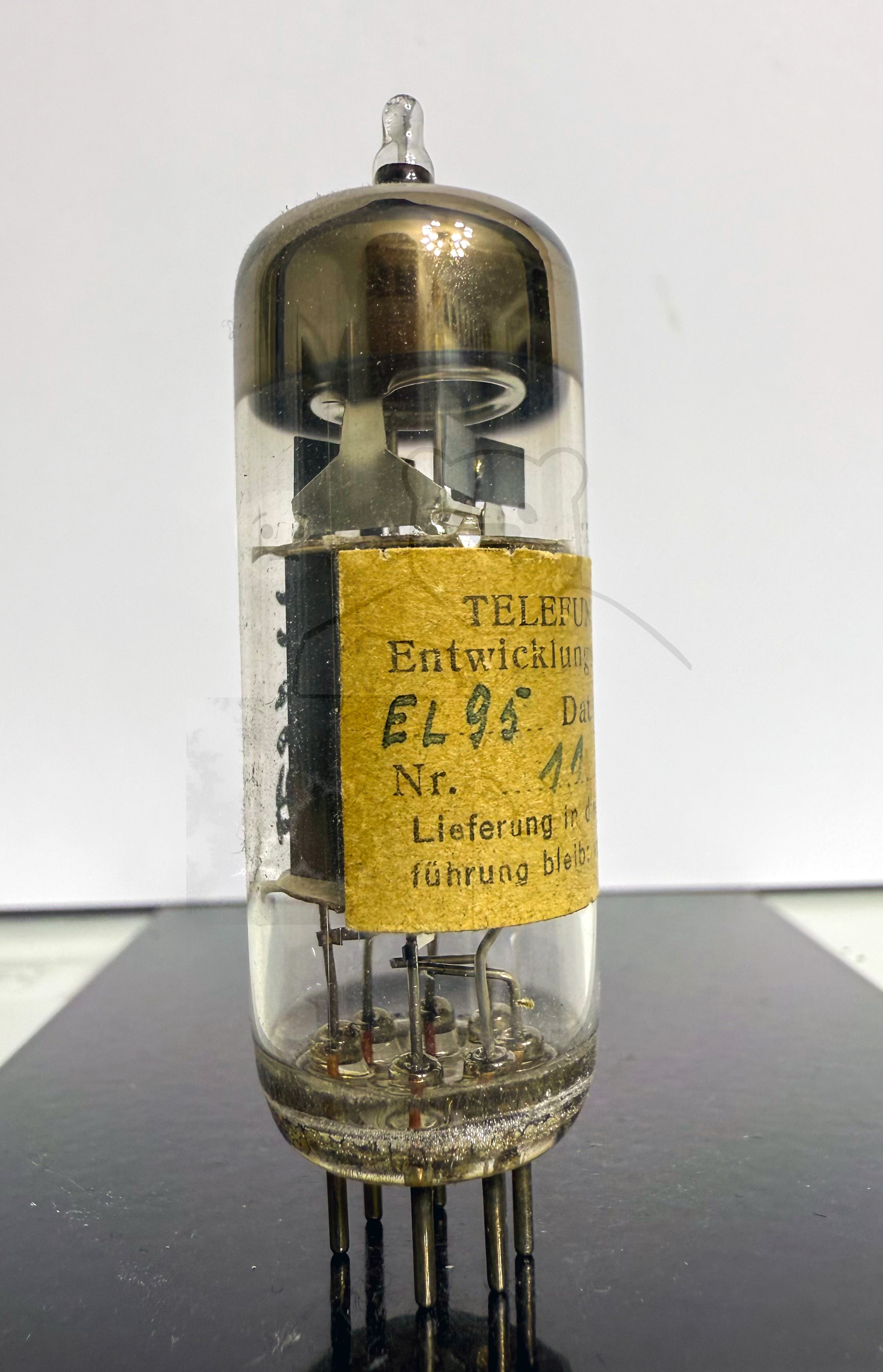

Röhre EL95 #3519 Entwicklungsmuster Bild 2

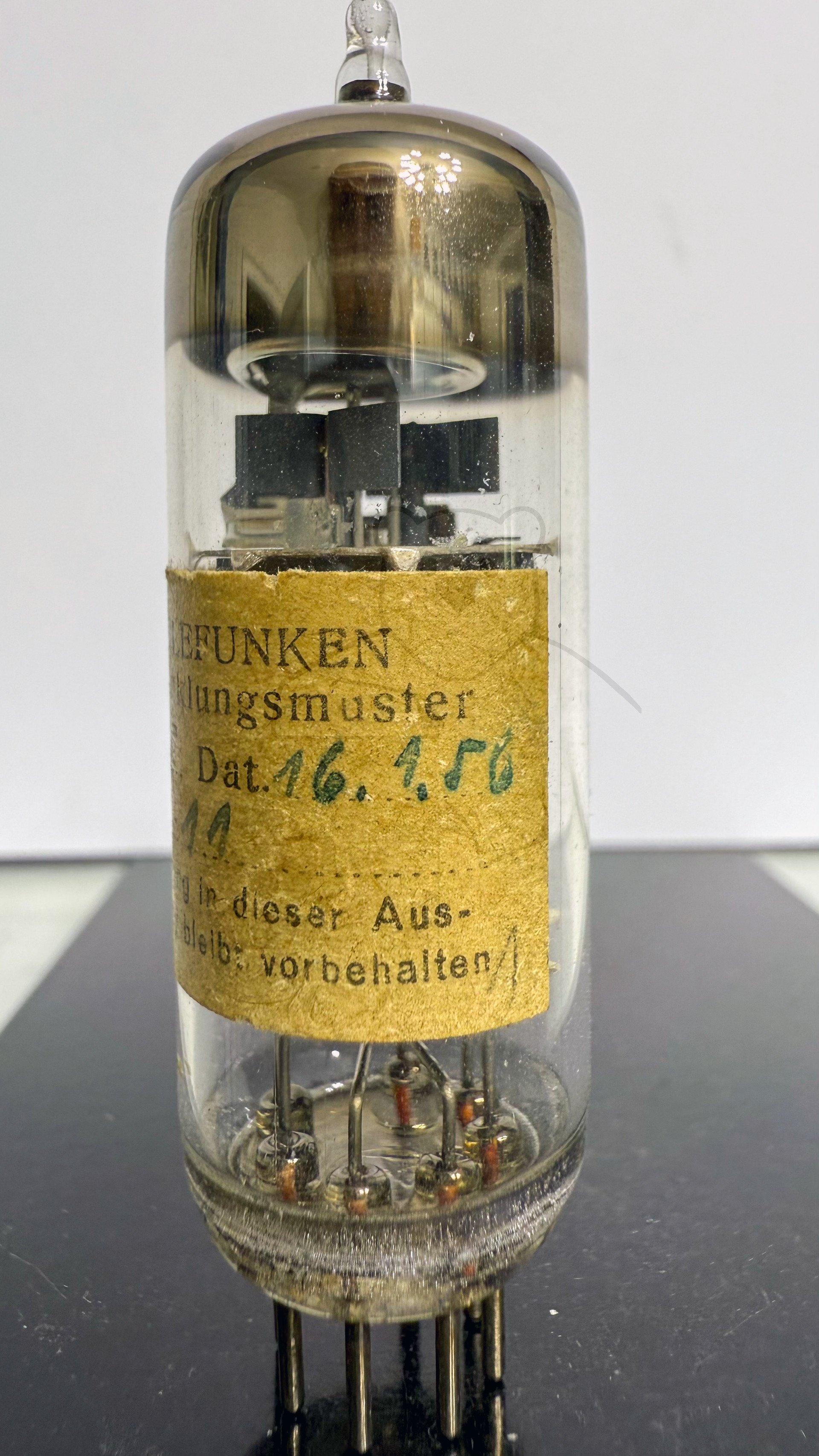

Röhre EL95 #3519 Entwicklungsmuster Bild 3

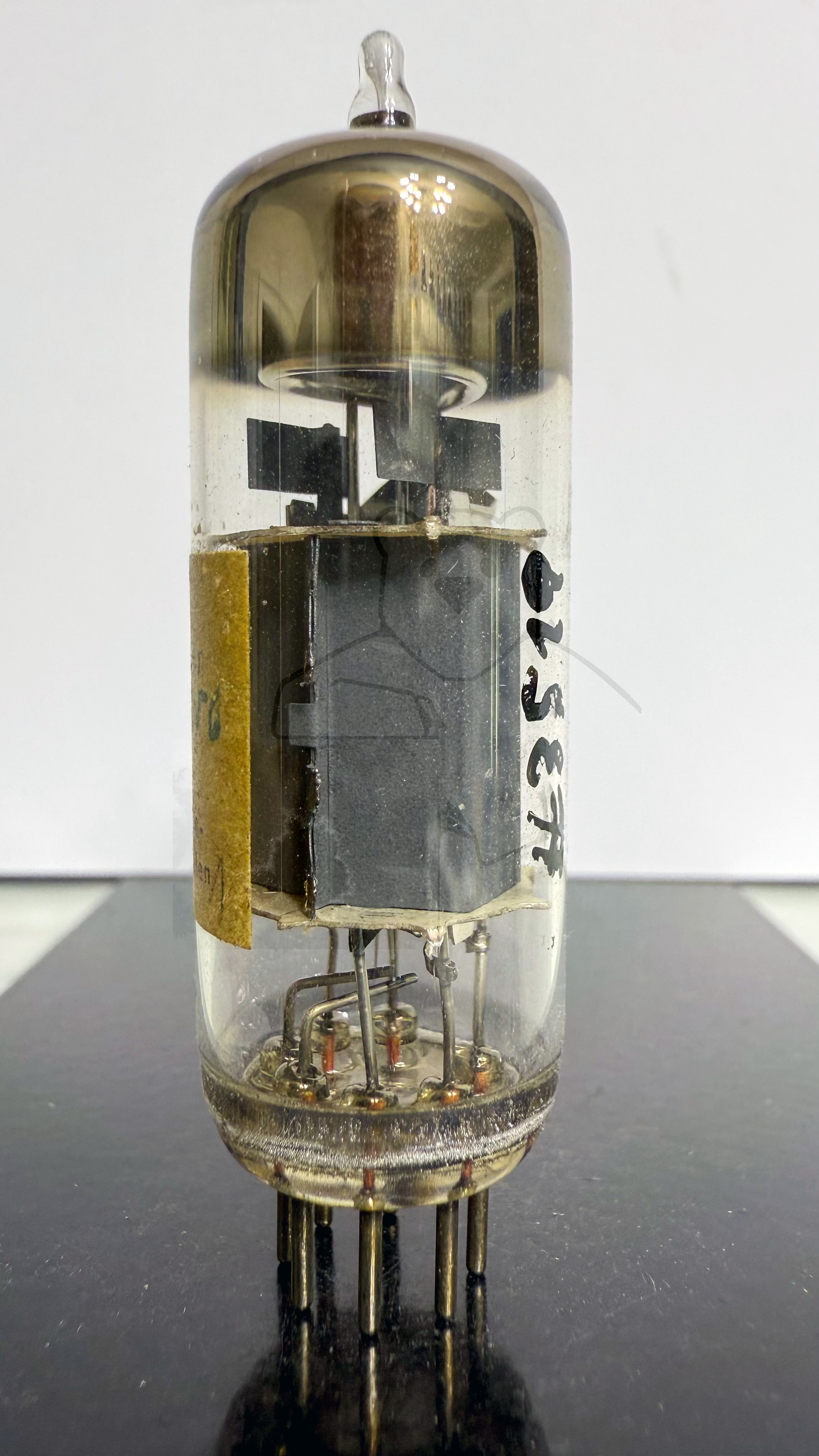

Röhre EL95 #3519 Entwicklungsmuster Bild 4

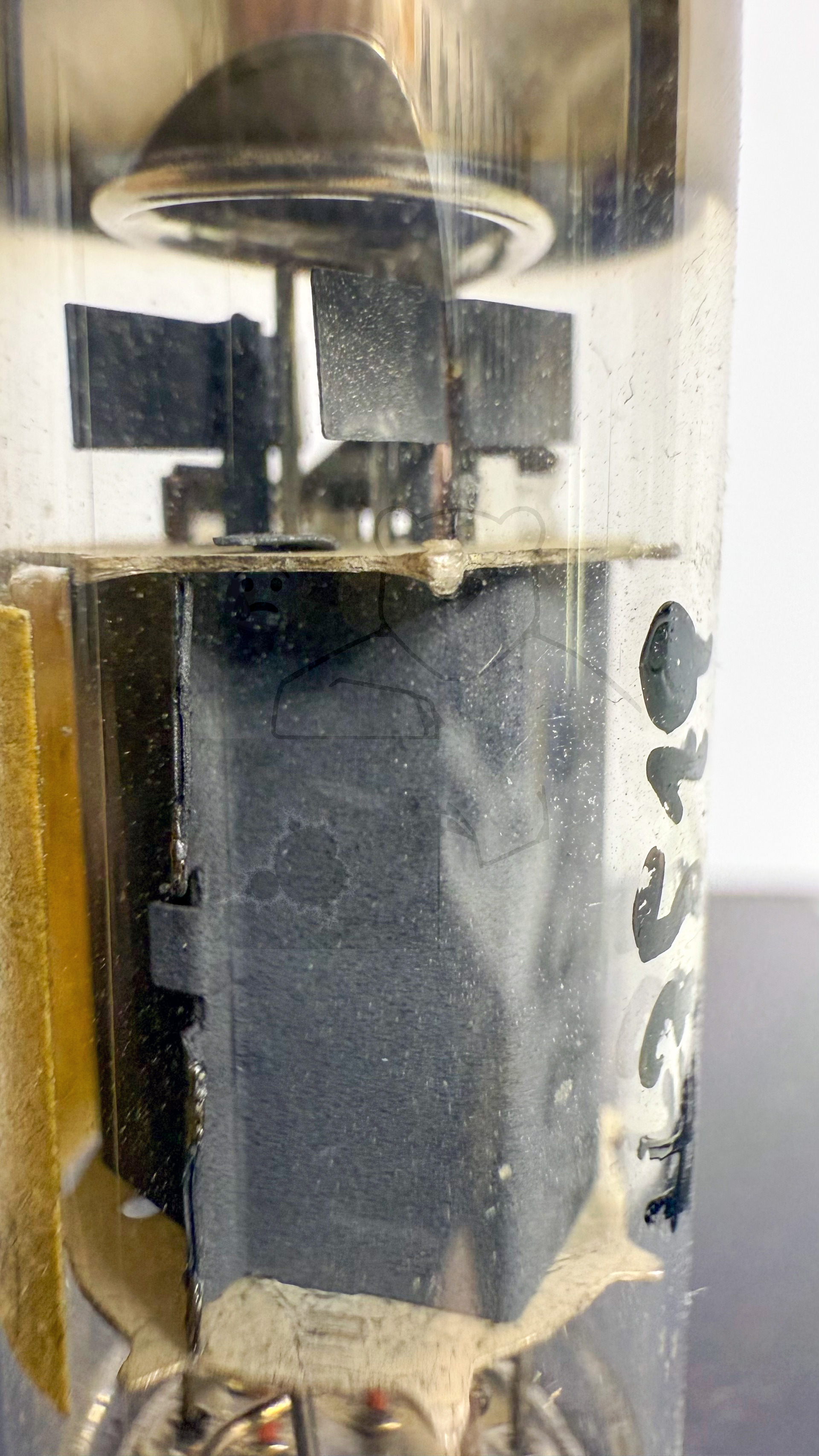

Röhre EL95 #3519 Entwicklungsmuster Bild 5

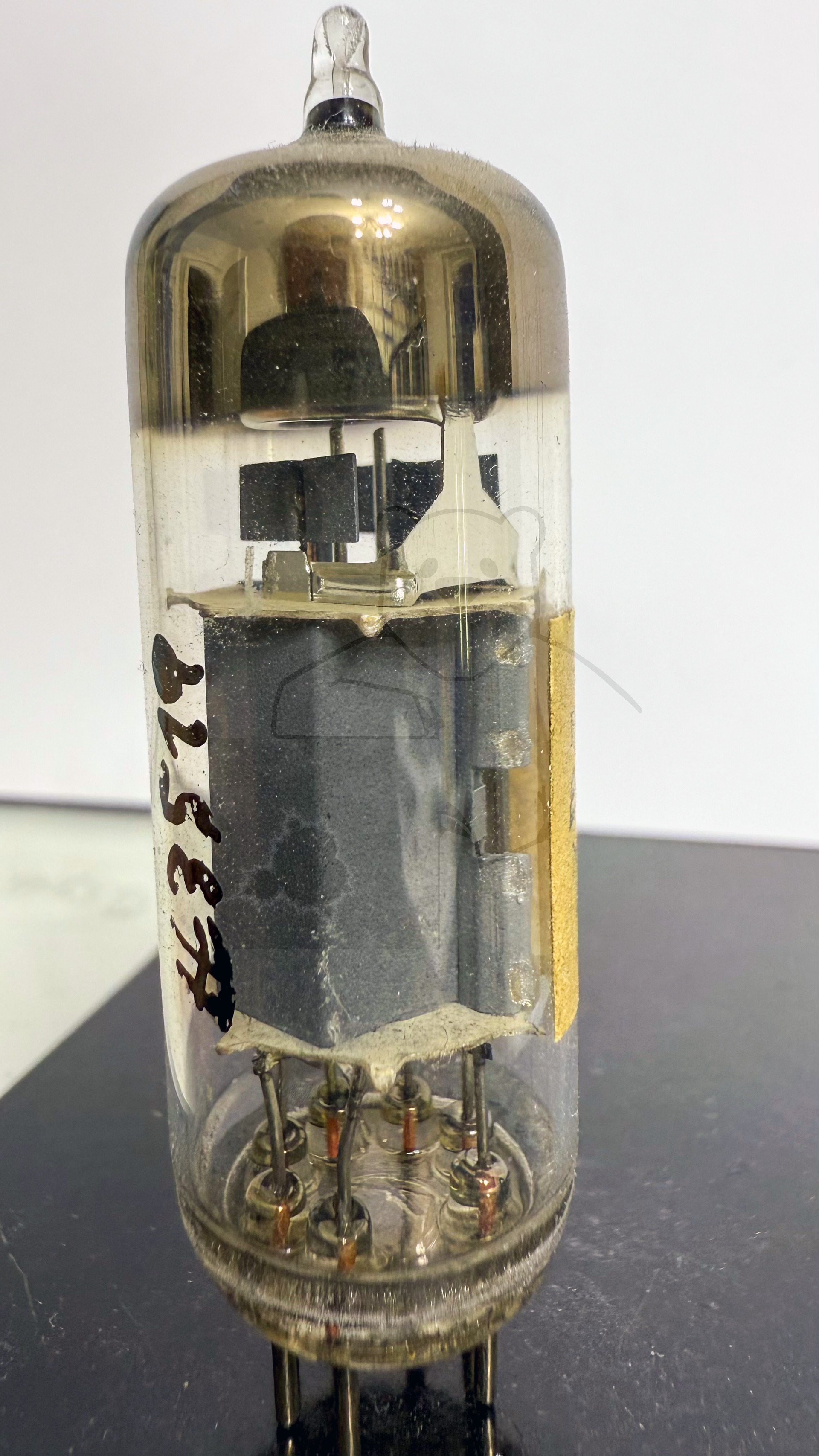

Röhre EL95 #3519 Entwicklungsmuster Bild 6
Röhre EL95 #2527 Bild 1

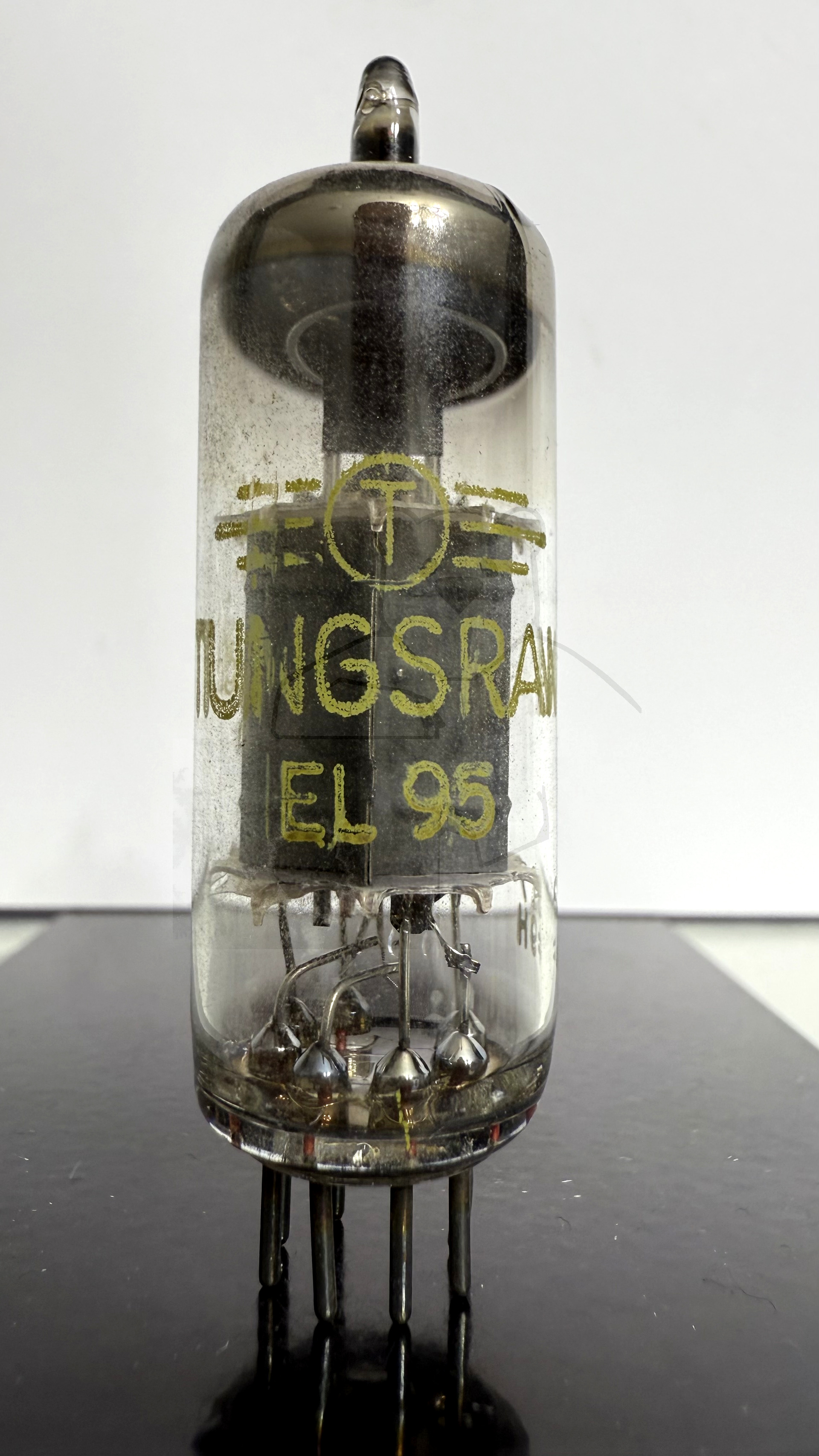

Röhre EL95 #0567 Bild 1

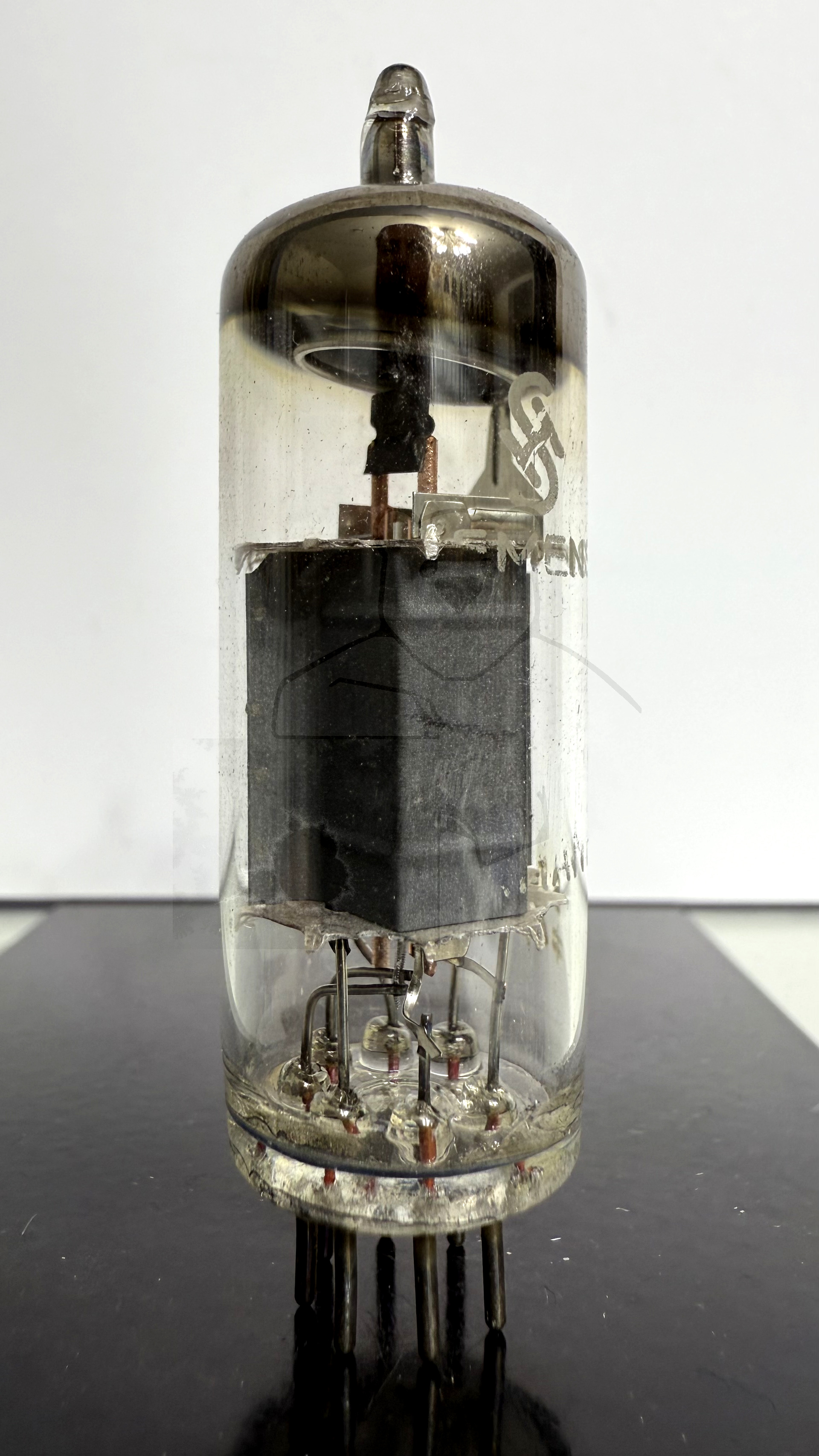

Röhre EL95 #1616 Bild 1

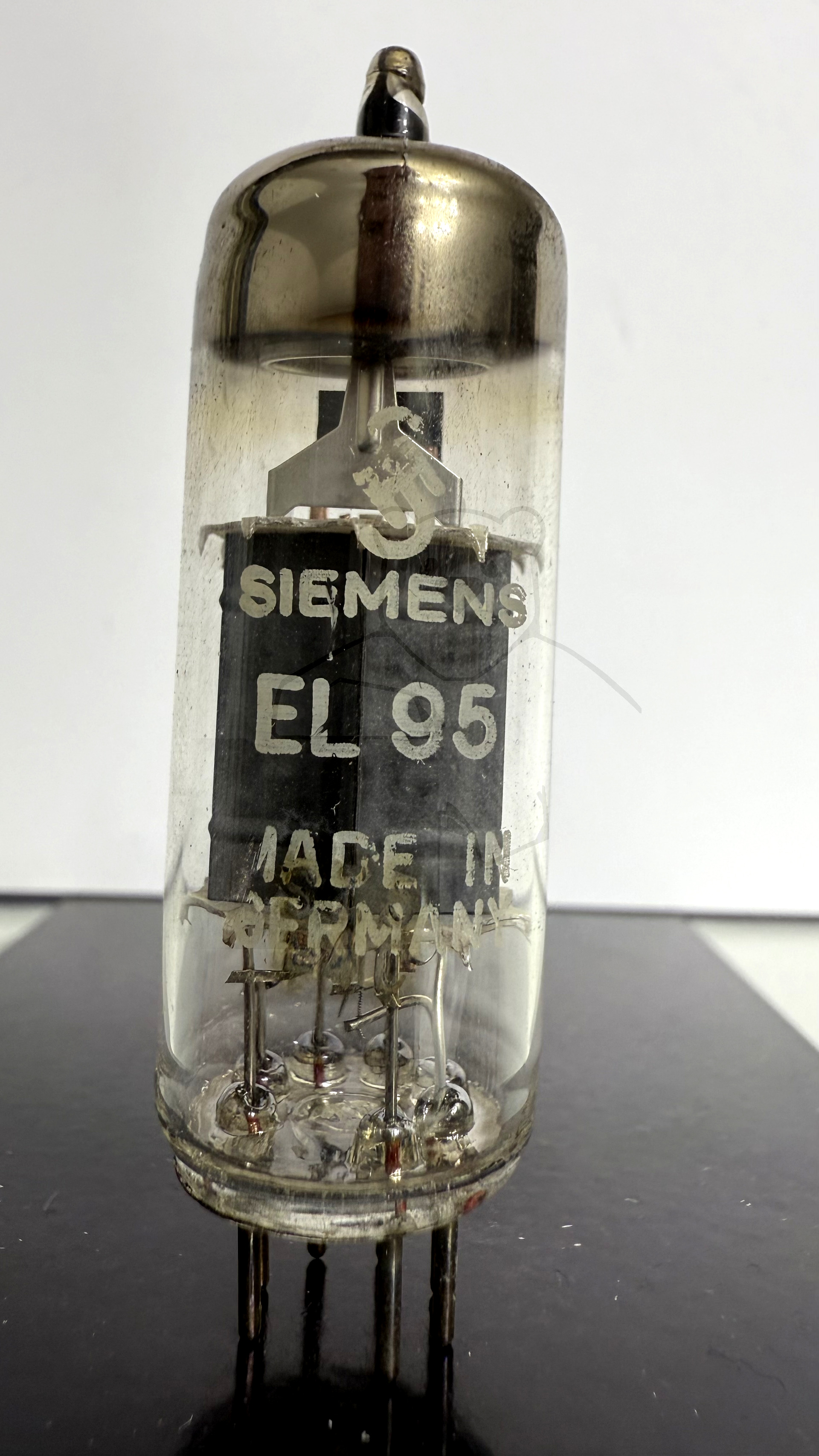

Röhre EL95 #4431 Bild 1

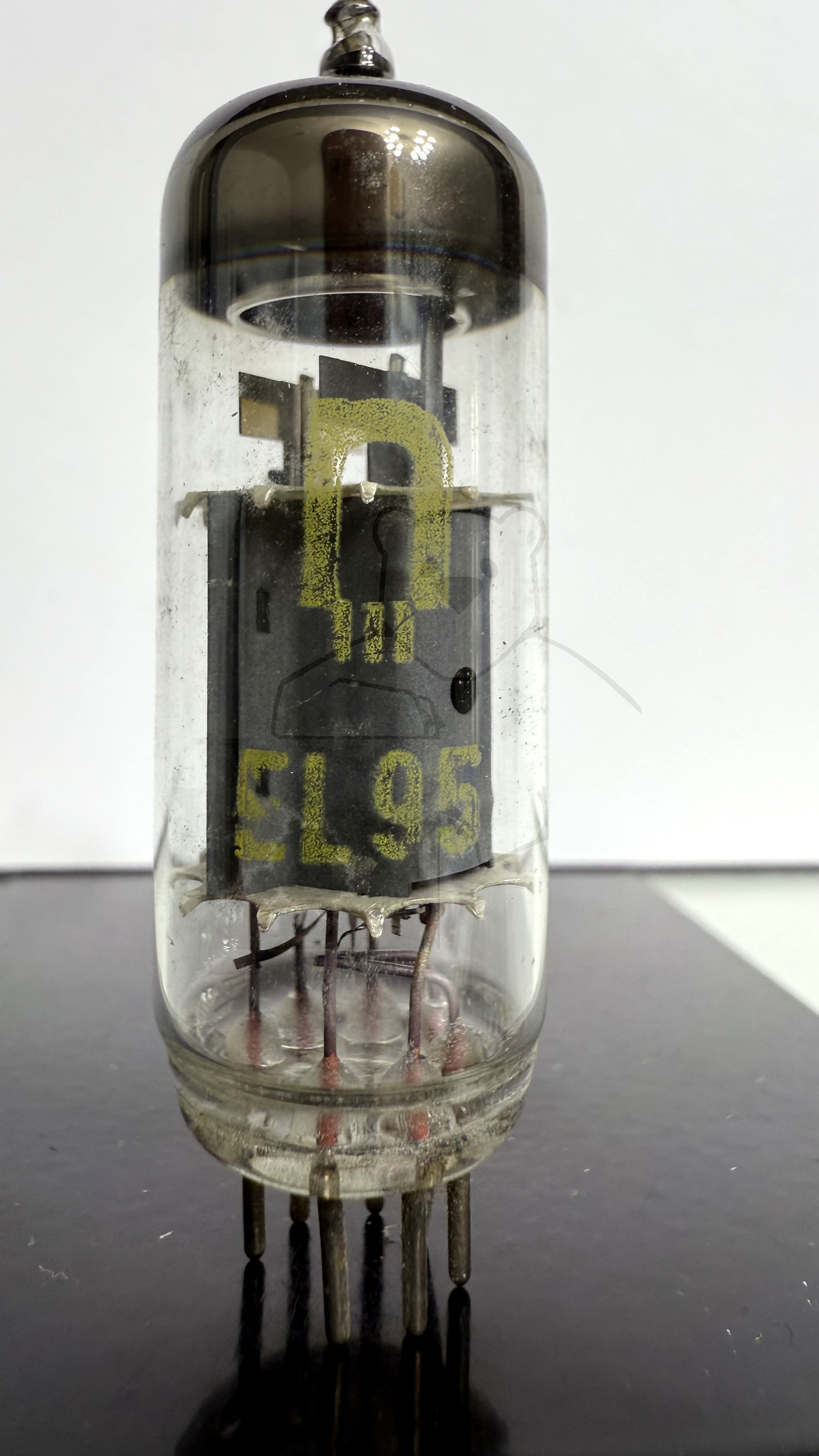

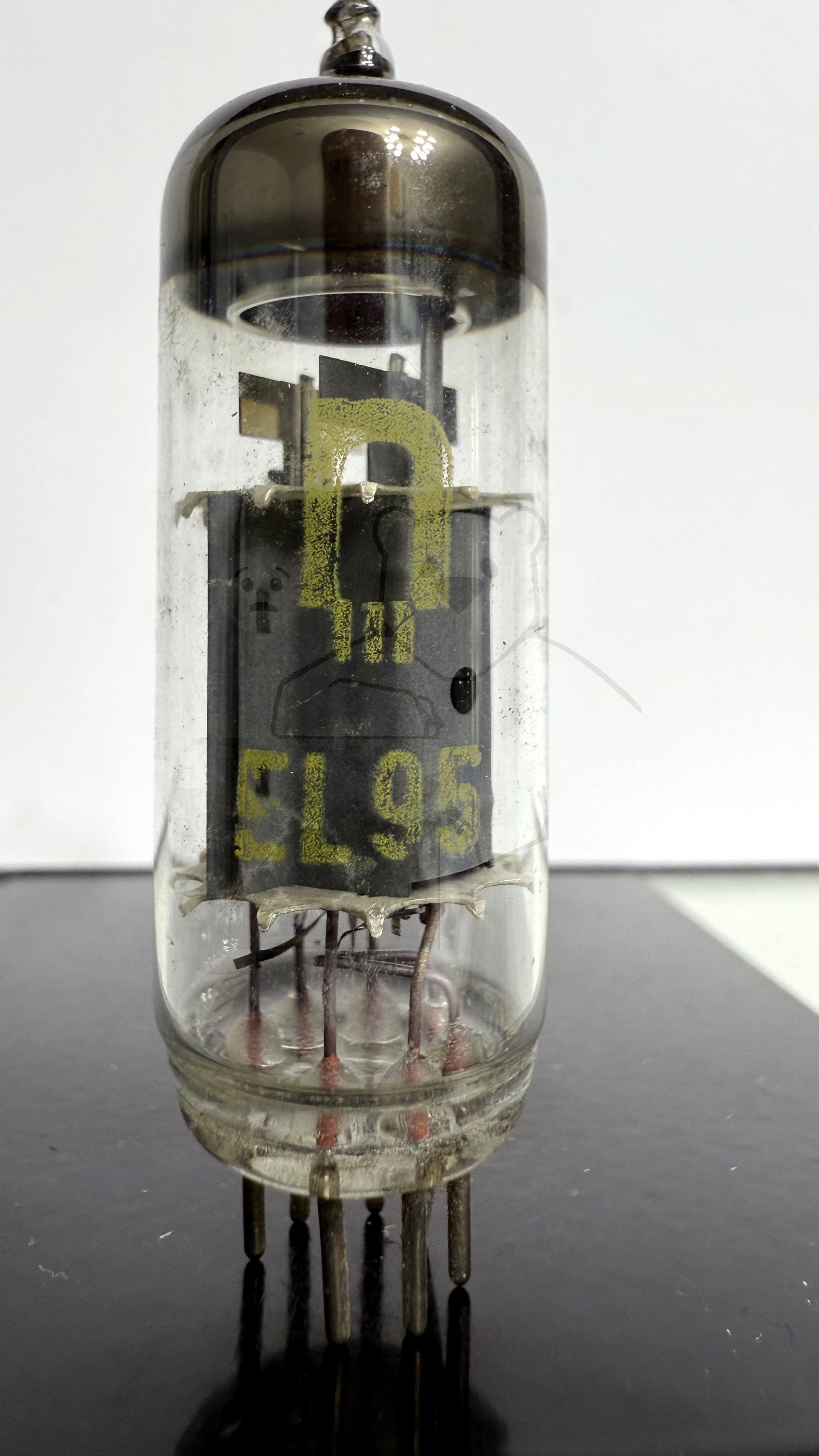

Röhre EL95 #5082 Bild 1

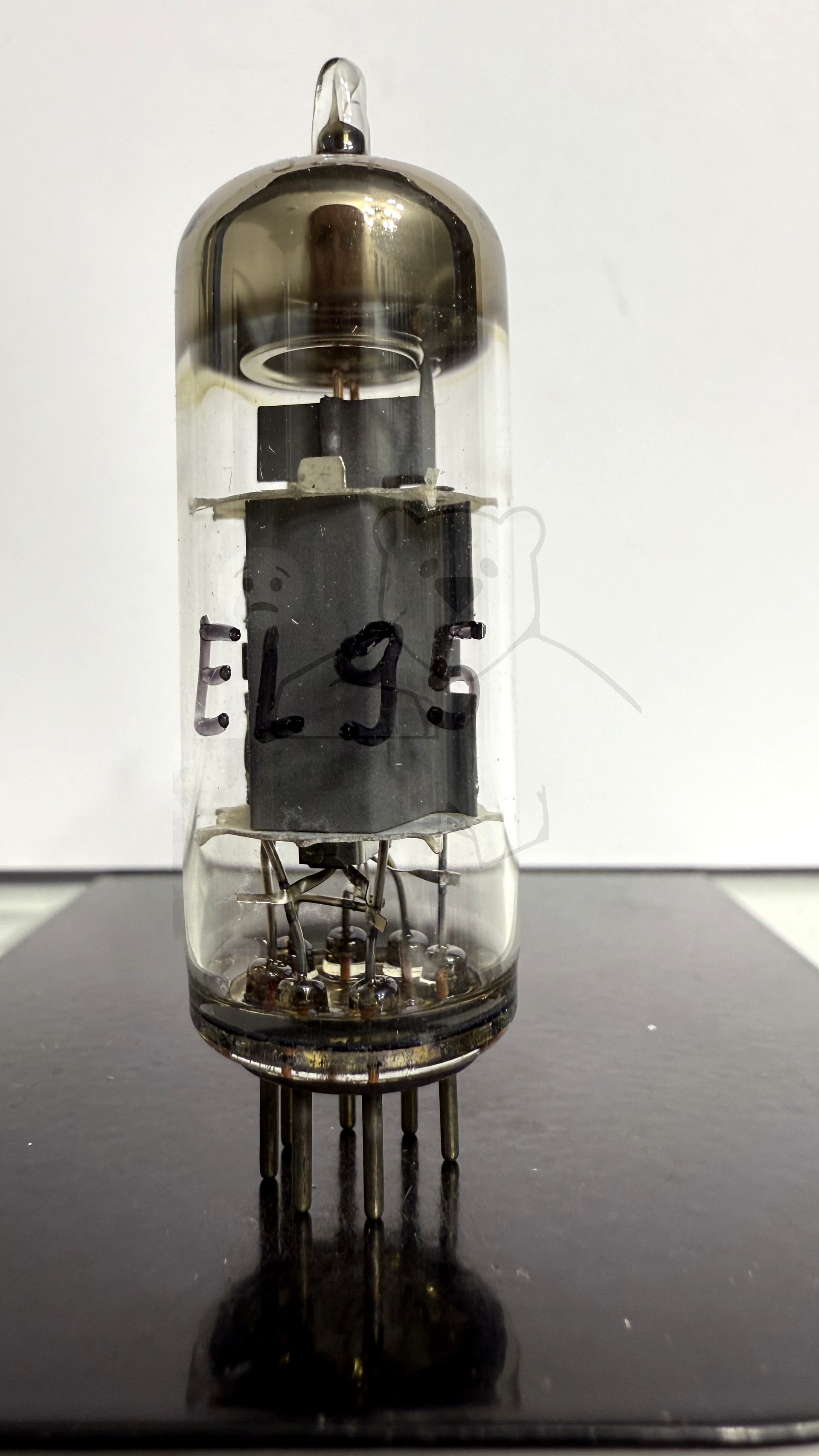

Röhre EL95 #4050 Bild 1

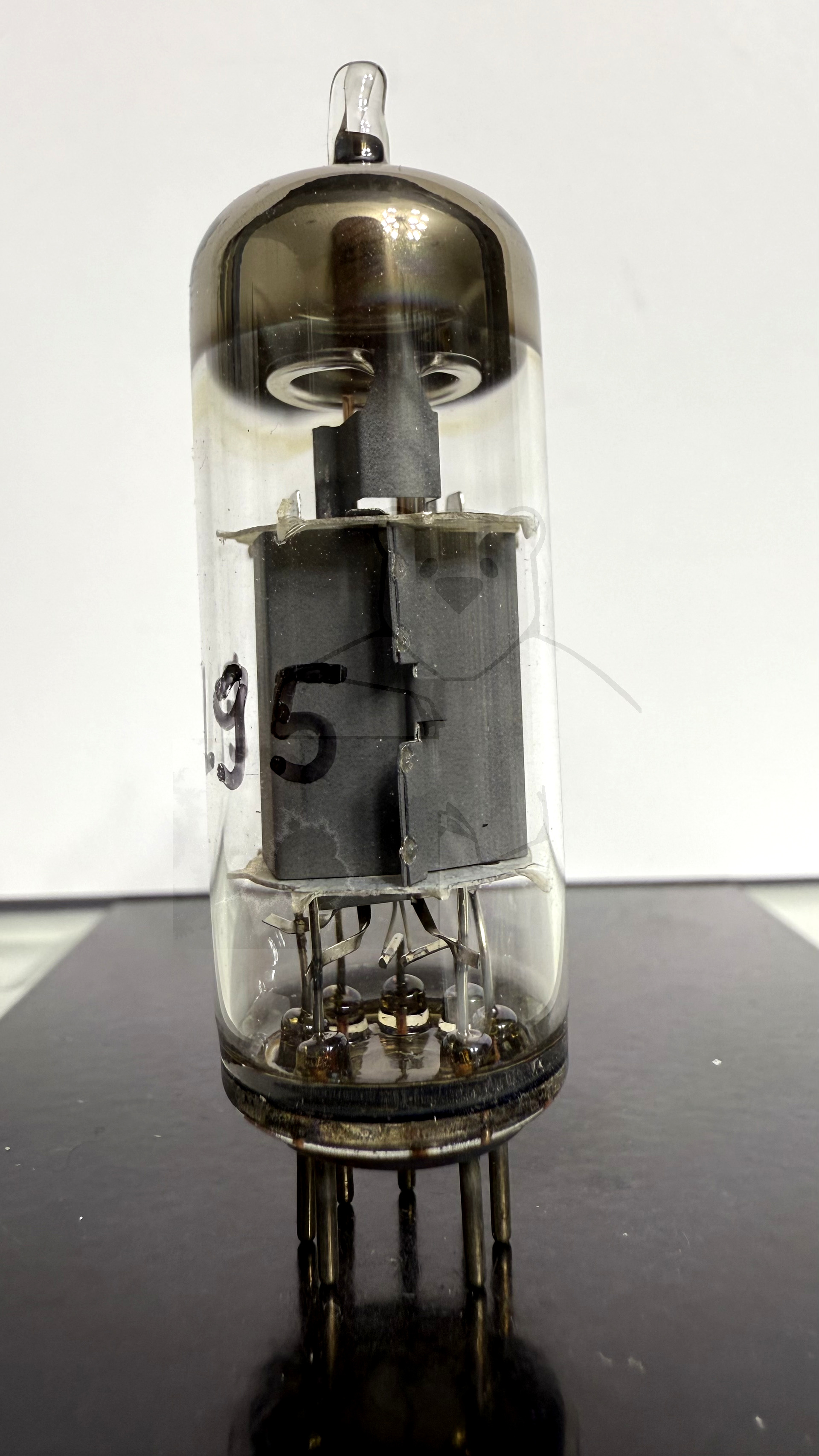

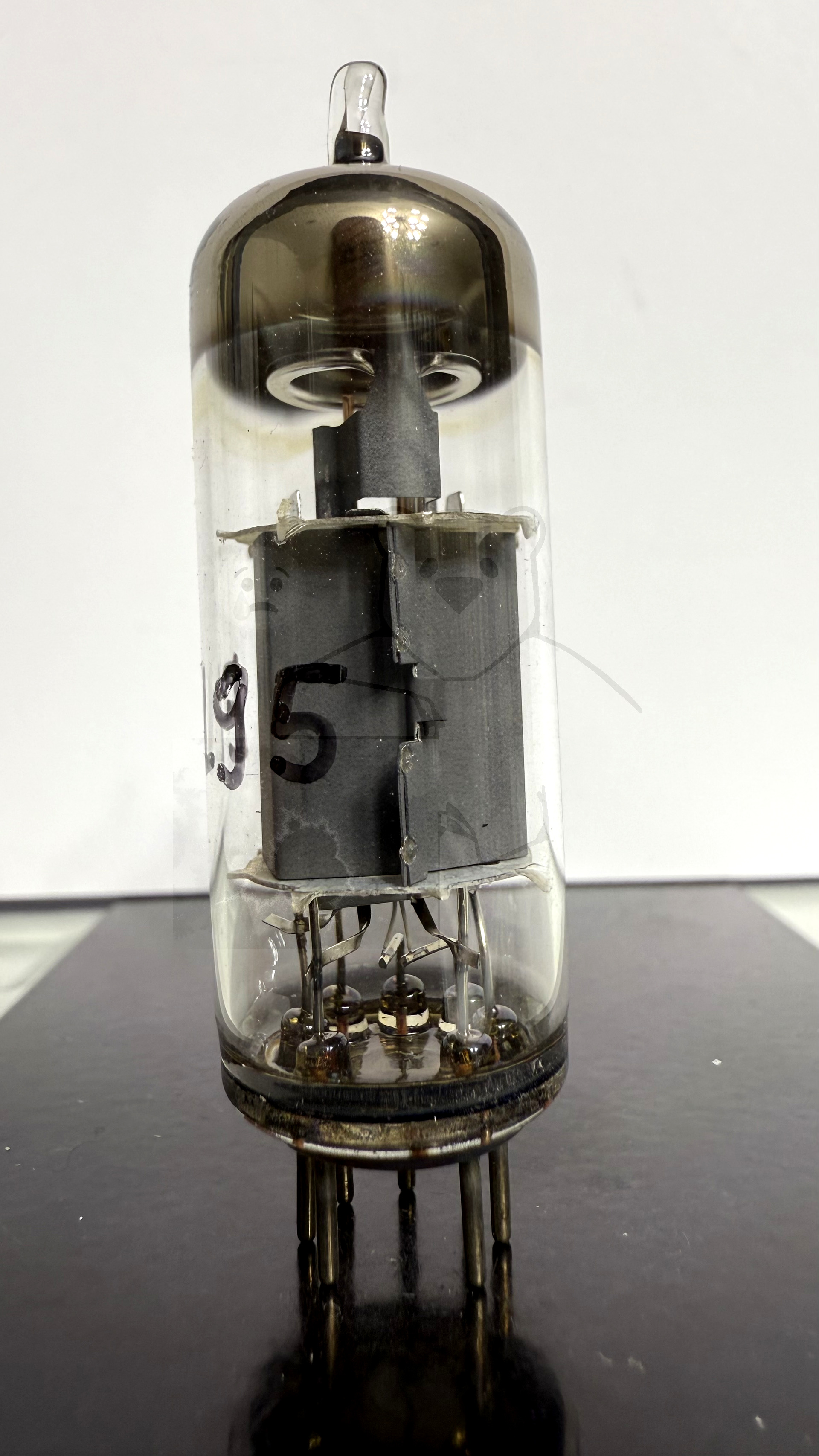

Röhre EL95 #4050 Bild 2

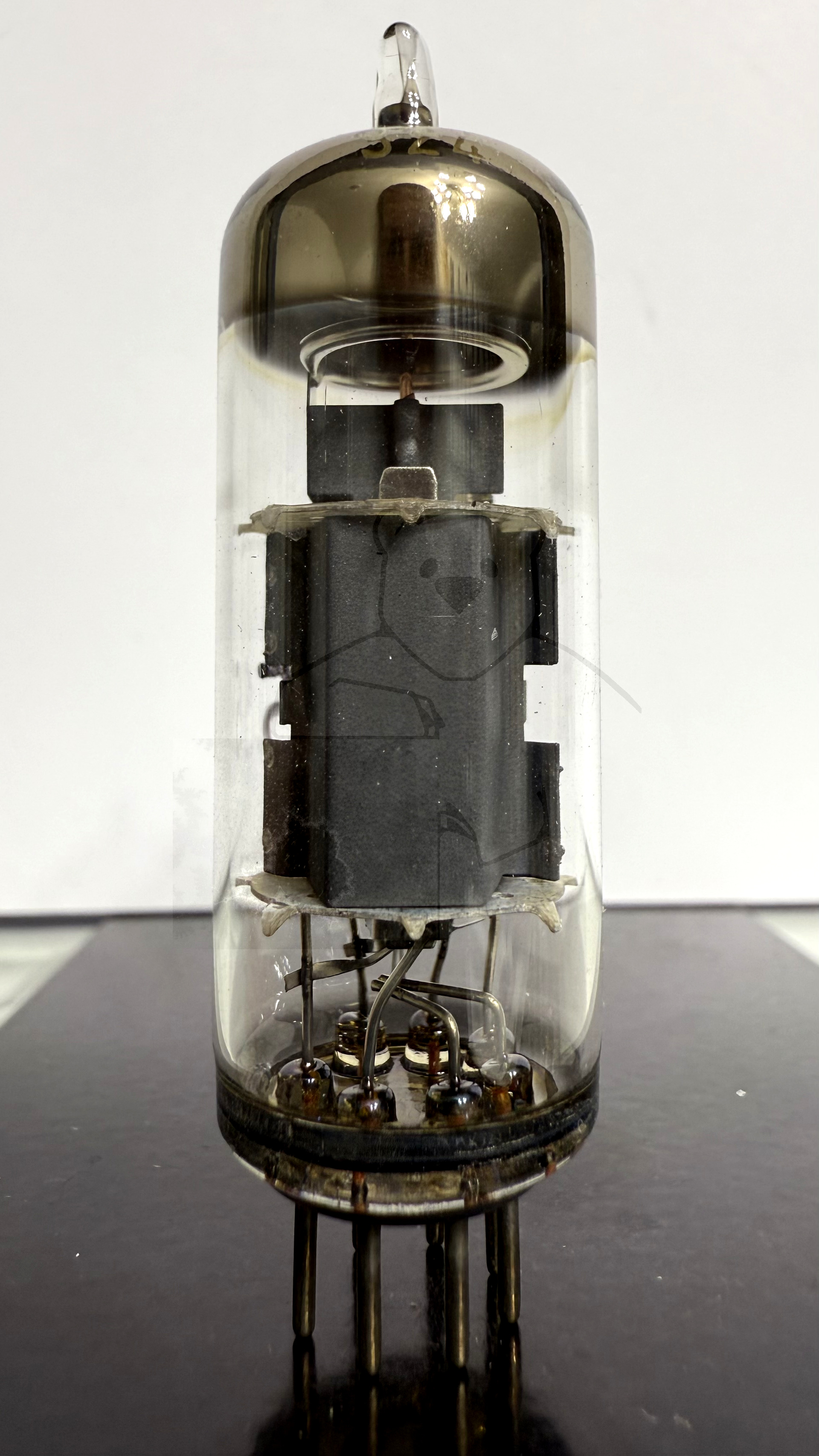

Röhre EL95 #4050 Bild 3

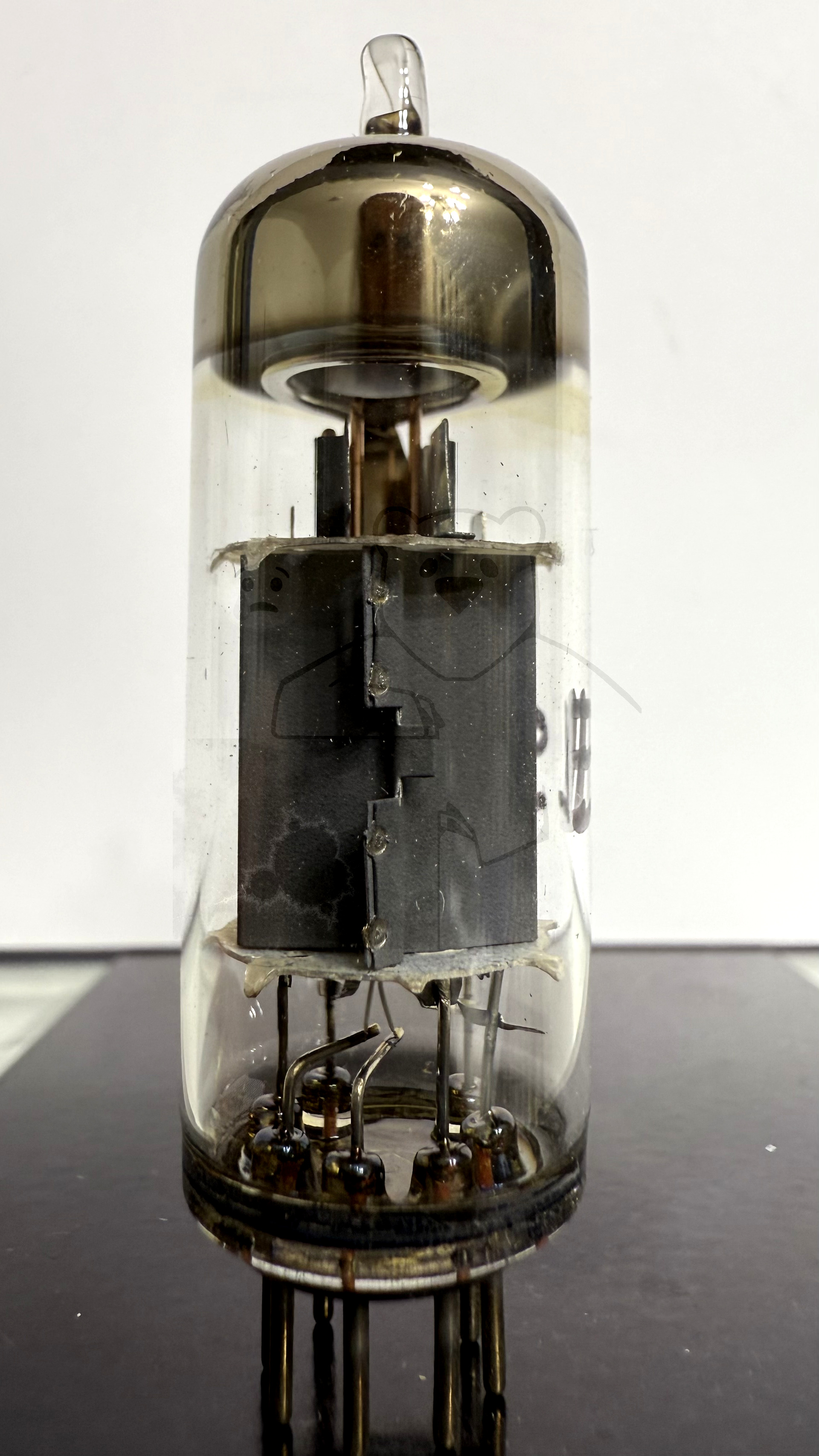

Röhre EL95 #4050 Bild 4
Röhre EL95 #4050 Verpackung Bild 1

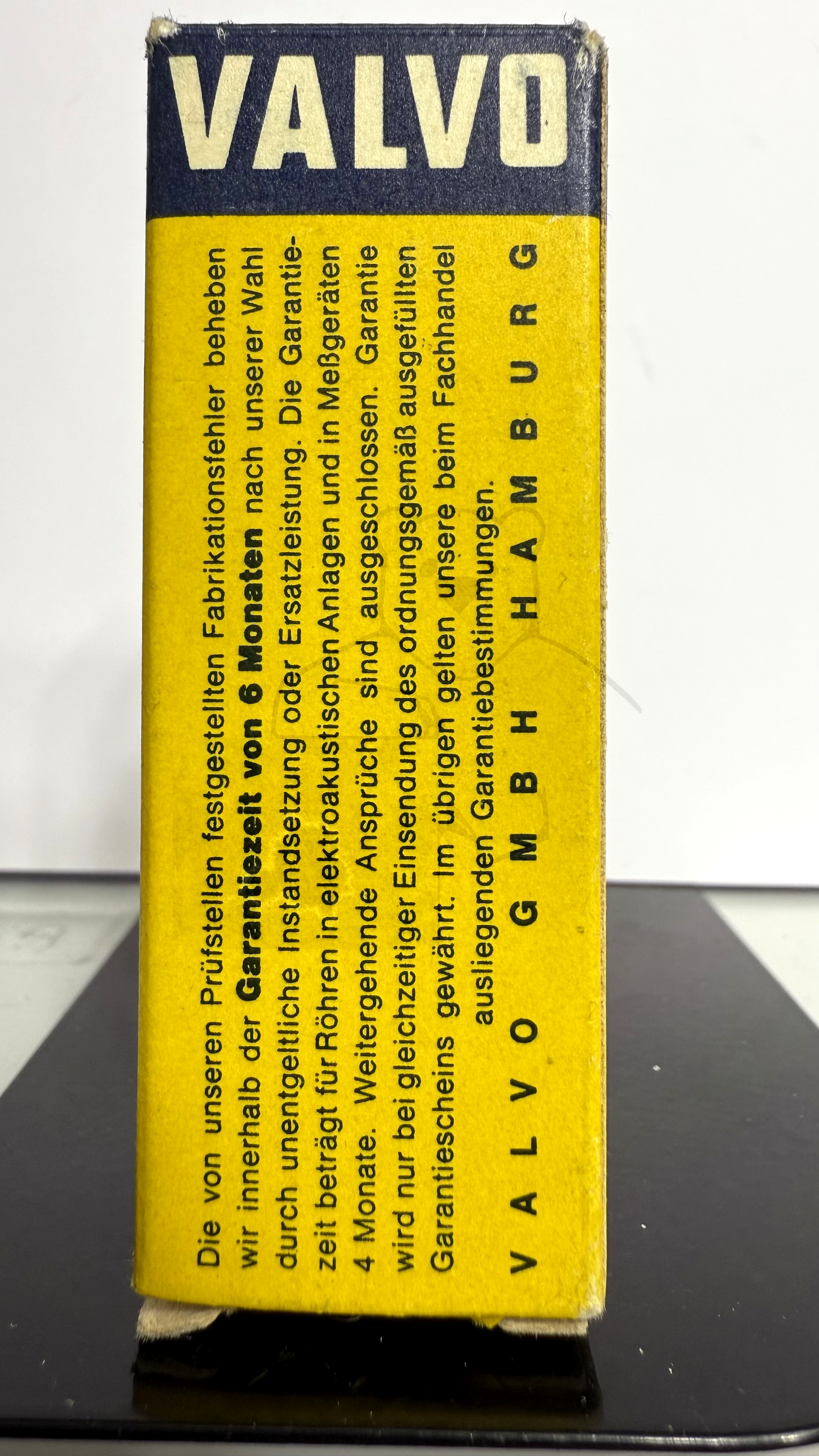

Röhre EL95 #4050 Verpackung Bild 2

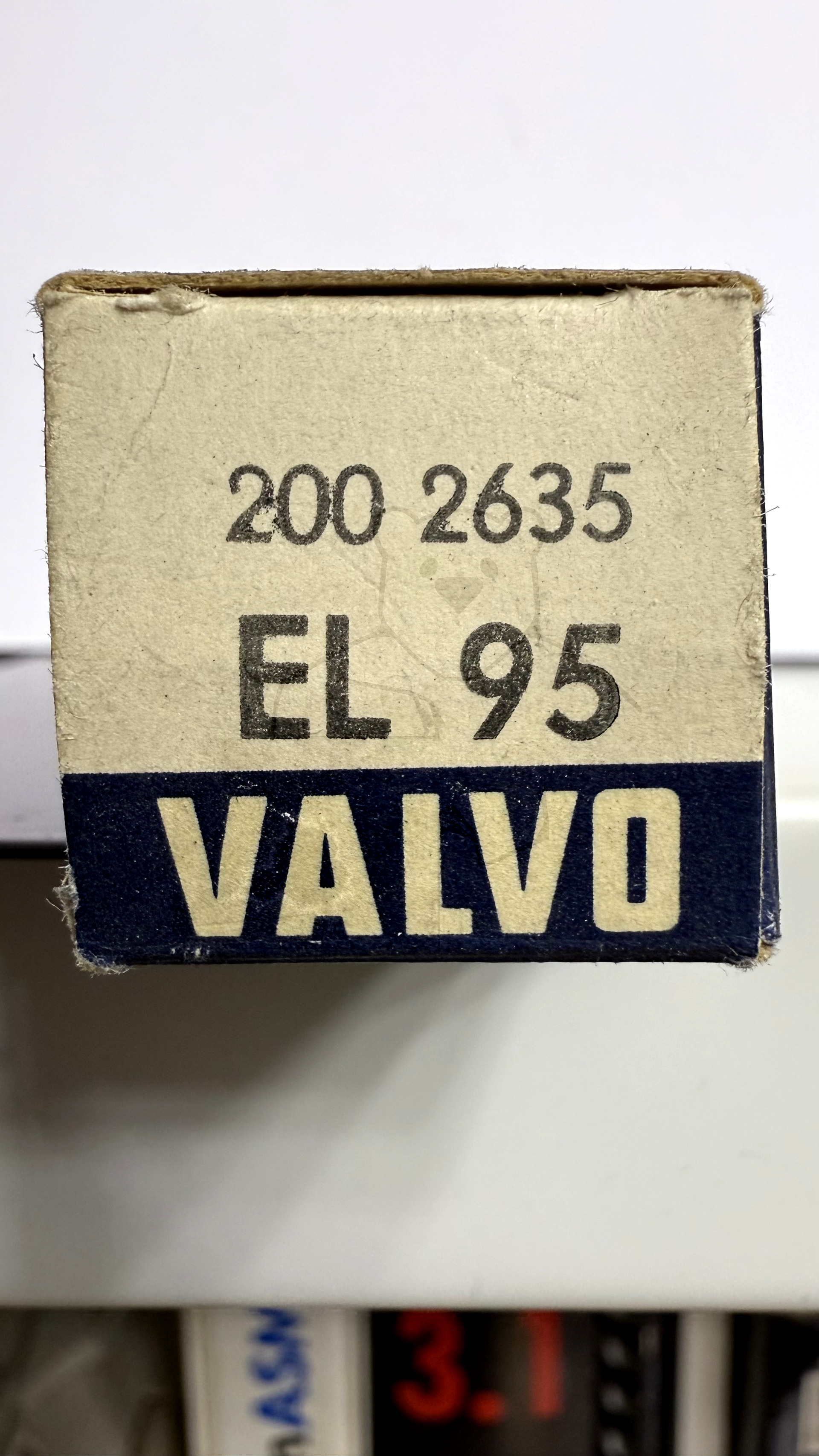

Röhre EL95 #4050 Verpackung Bild 3

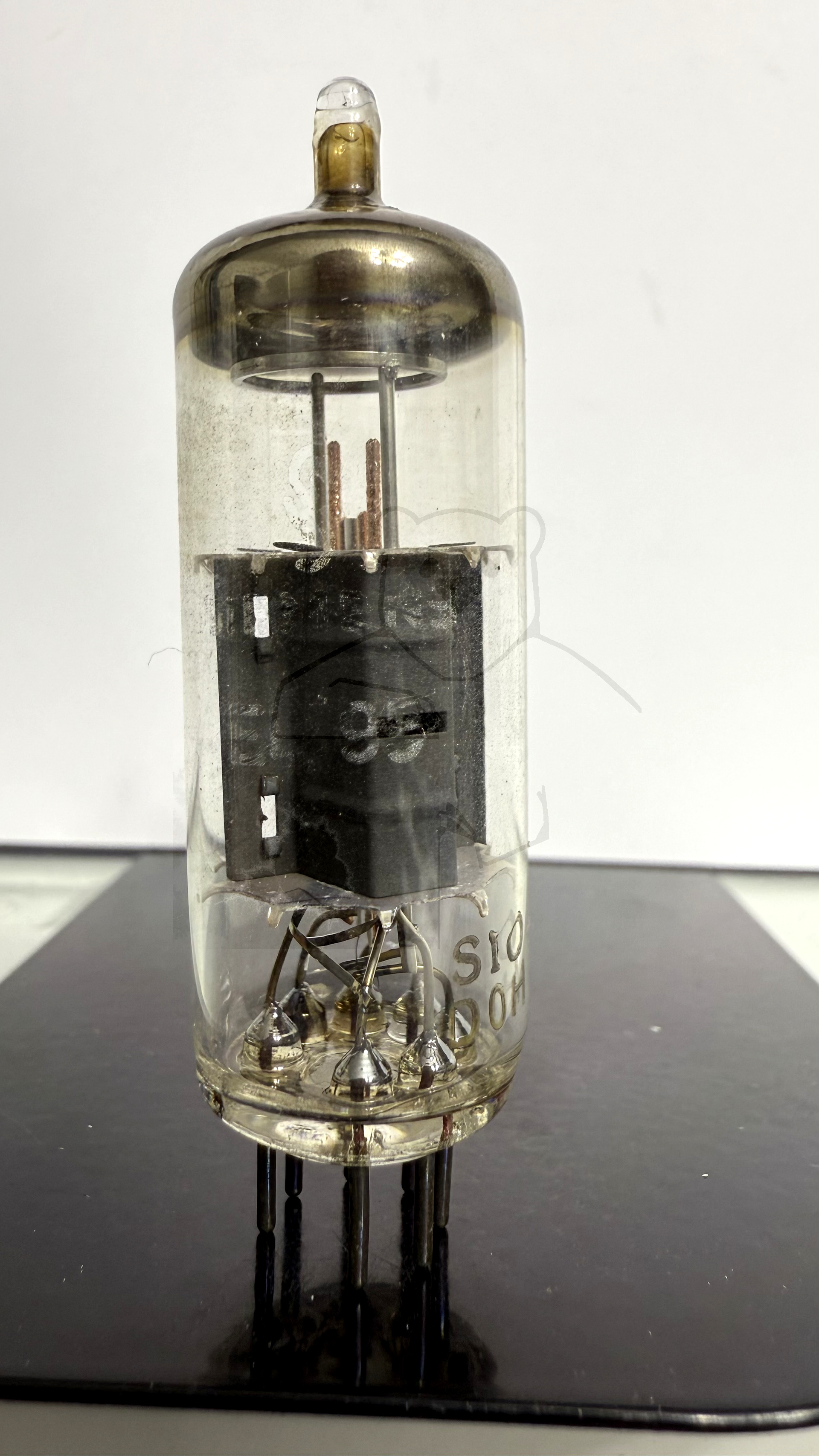

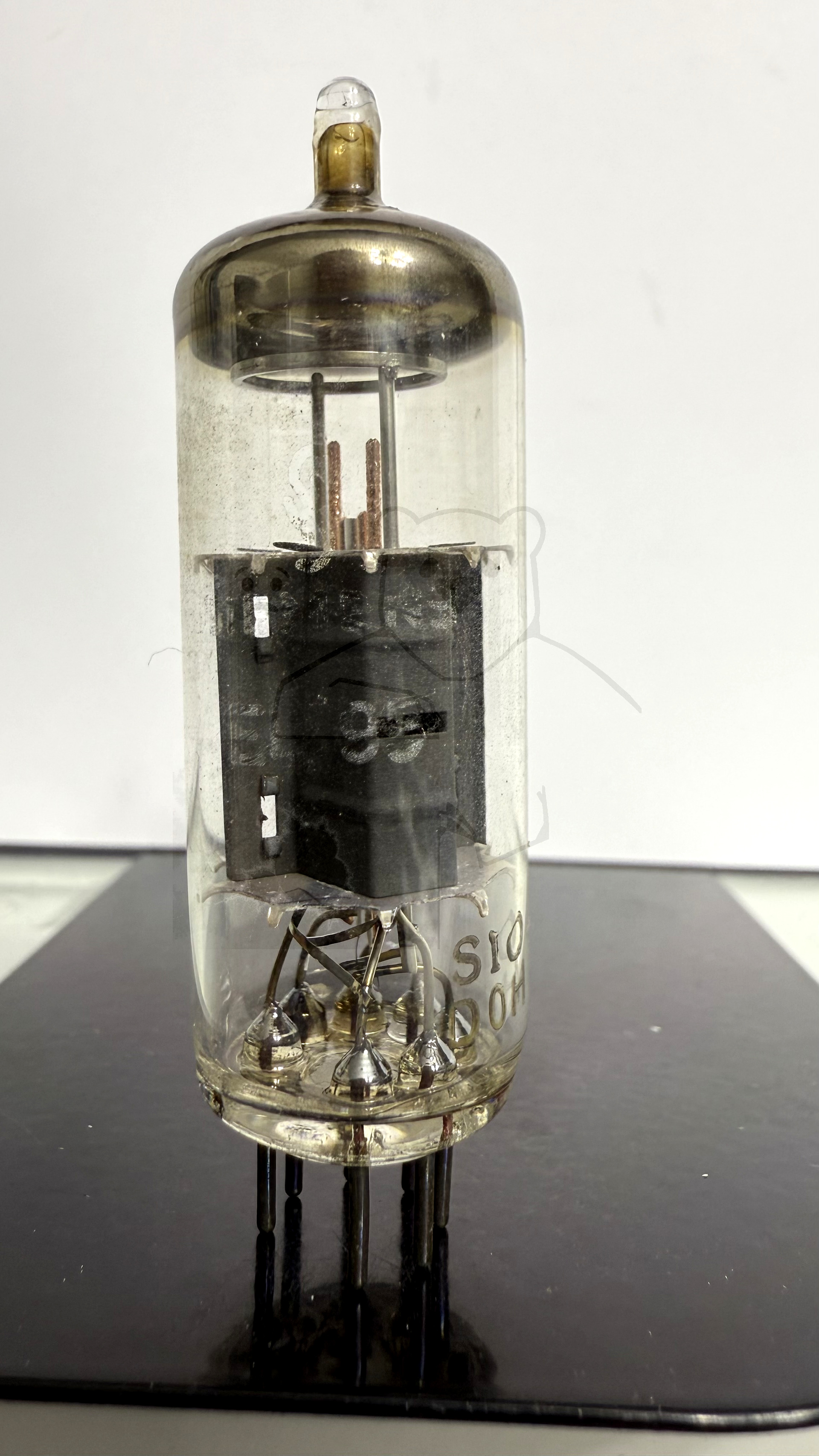

Röhre EL95 #4051 Bild 1

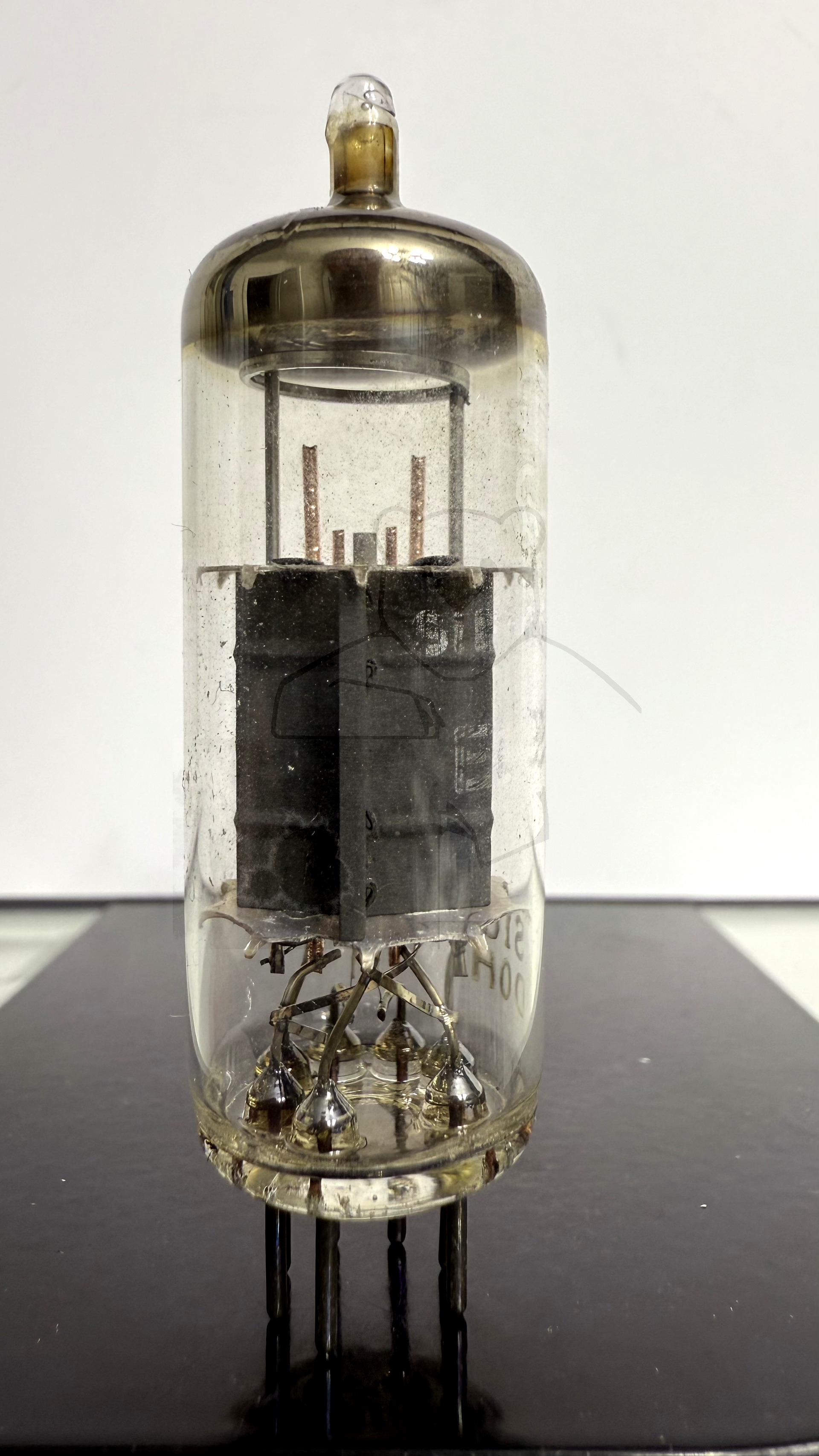

Röhre EL95 #4051 Bild 2

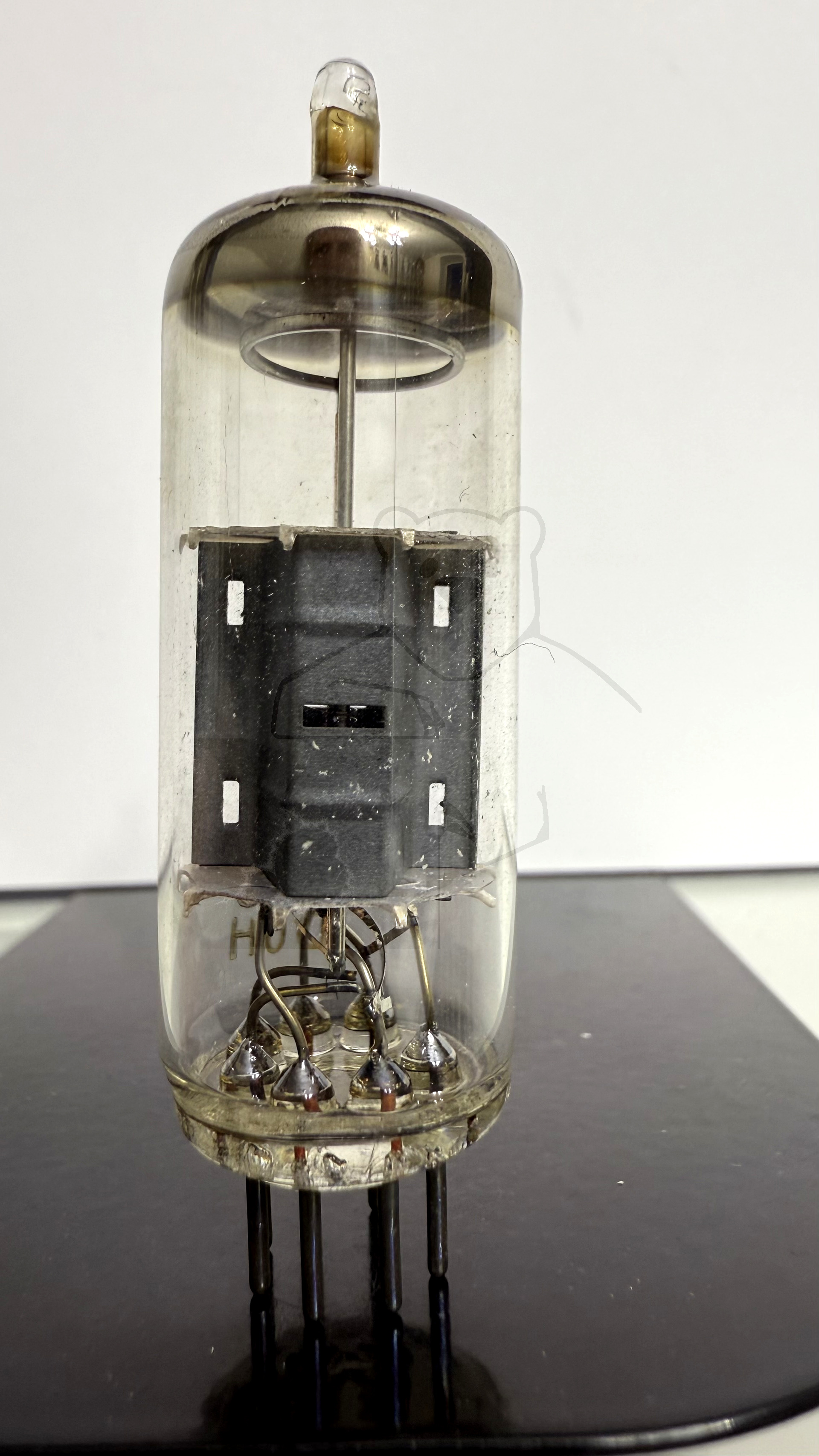

Röhre EL95 #4051 Bild 3

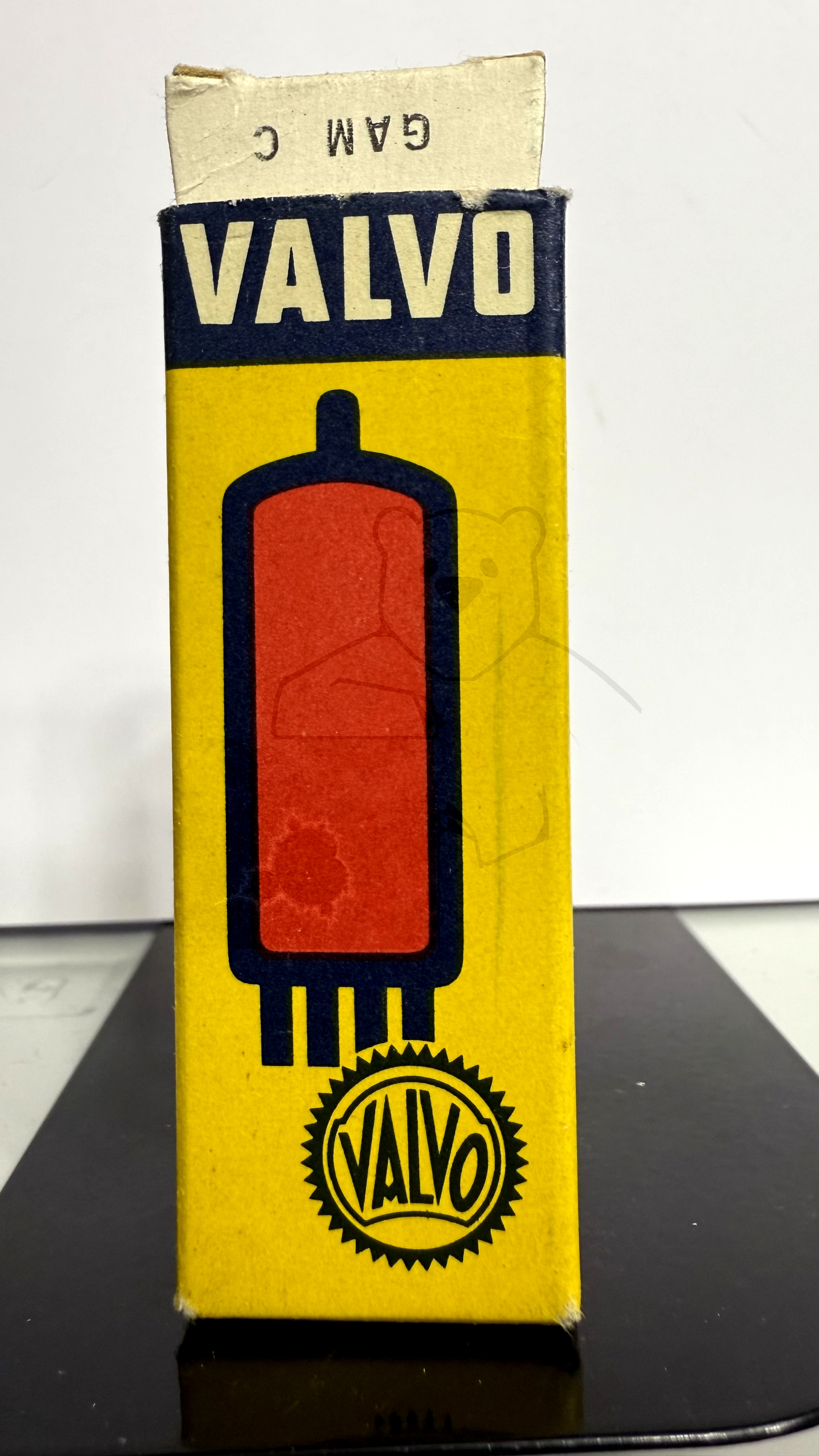

Röhre EL95 #4051 Verpackung Bild 1
Röhre EL95 #4051 Verpackung Bild 2

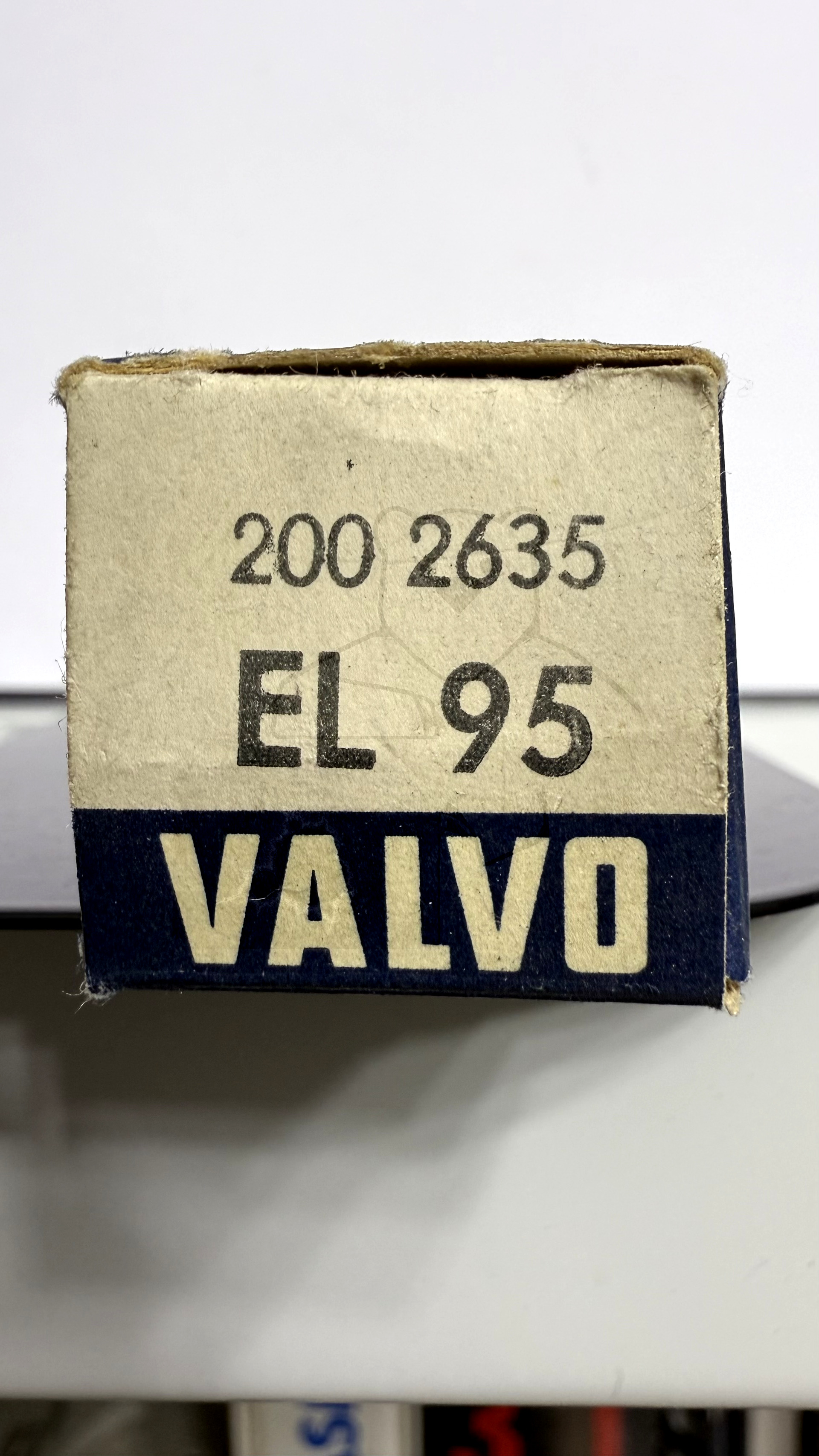

Röhre EL95 #4051 Verpackung Bild 3
🔎 Alle Röhren vom Typ EL95 in der Sammlung
- → EL95 Inventar: 00567 Hersteller: → Tungsram
- → EL95 Inventar: 01616 Hersteller: → Siemens
- → EL95 Inventar: 02445 Hersteller: → RSD
- → EL95 Inventar: 02446 Hersteller: → Lorenz
- → EL95 Inventar: 02447 Hersteller: → Unbekannter Hersteller
- → EL95 Inventar: 02448 Hersteller: → Siemens
- → EL95 Inventar: 02450 Hersteller: → Unbekannter Hersteller
- → EL95 Inventar: 02451 Hersteller: → Valvo
- → EL95 Inventar: 02452 Hersteller: → Unbekannter Hersteller
- → EL95 Inventar: 02455 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL95 Inventar: 02456 Hersteller: → RSD
- → EL95 Inventar: 02471 Hersteller: → Siemens
- → EL95 Inventar: 02472 Hersteller: → Siemens
- → EL95 Inventar: 02492 Hersteller: → Unbekannter Hersteller
- → EL95 Inventar: 02493 Hersteller: → Unbekannter Hersteller
- → EL95 Inventar: 02527 Hersteller: → Siemens
- → EL95 Inventar: 03519 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL95 Inventar: 04050 Hersteller: → Valvo
- → EL95 Inventar: 04051 Hersteller: → Valvo
- → EL95 Inventar: 04062 Hersteller: → Telefunken (Mit Raute im Boden)
- → EL95 Inventar: 04431 Hersteller: → Siemens
- → EL95 Inventar: 05082 Hersteller: → R-F-T
- → EL95 Inventar: 05103 Hersteller: → R-F-T
- → EL95 Inventar: 05299 Hersteller: → Valvo
- → EL95 Inventar: 05458 Hersteller: → R-F-T
- → EL95 Inventar: 05538 Hersteller: → R-F-T
