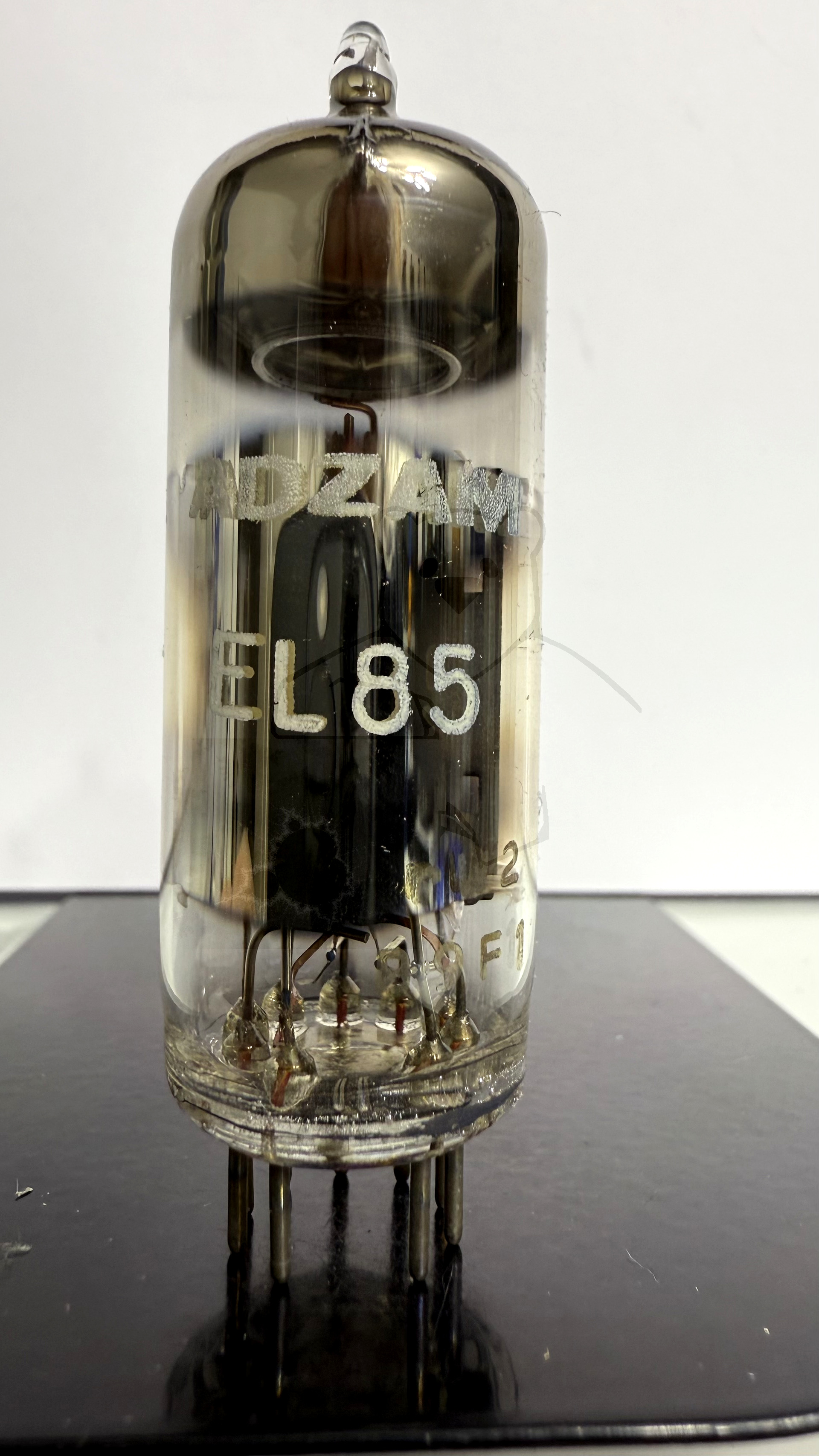

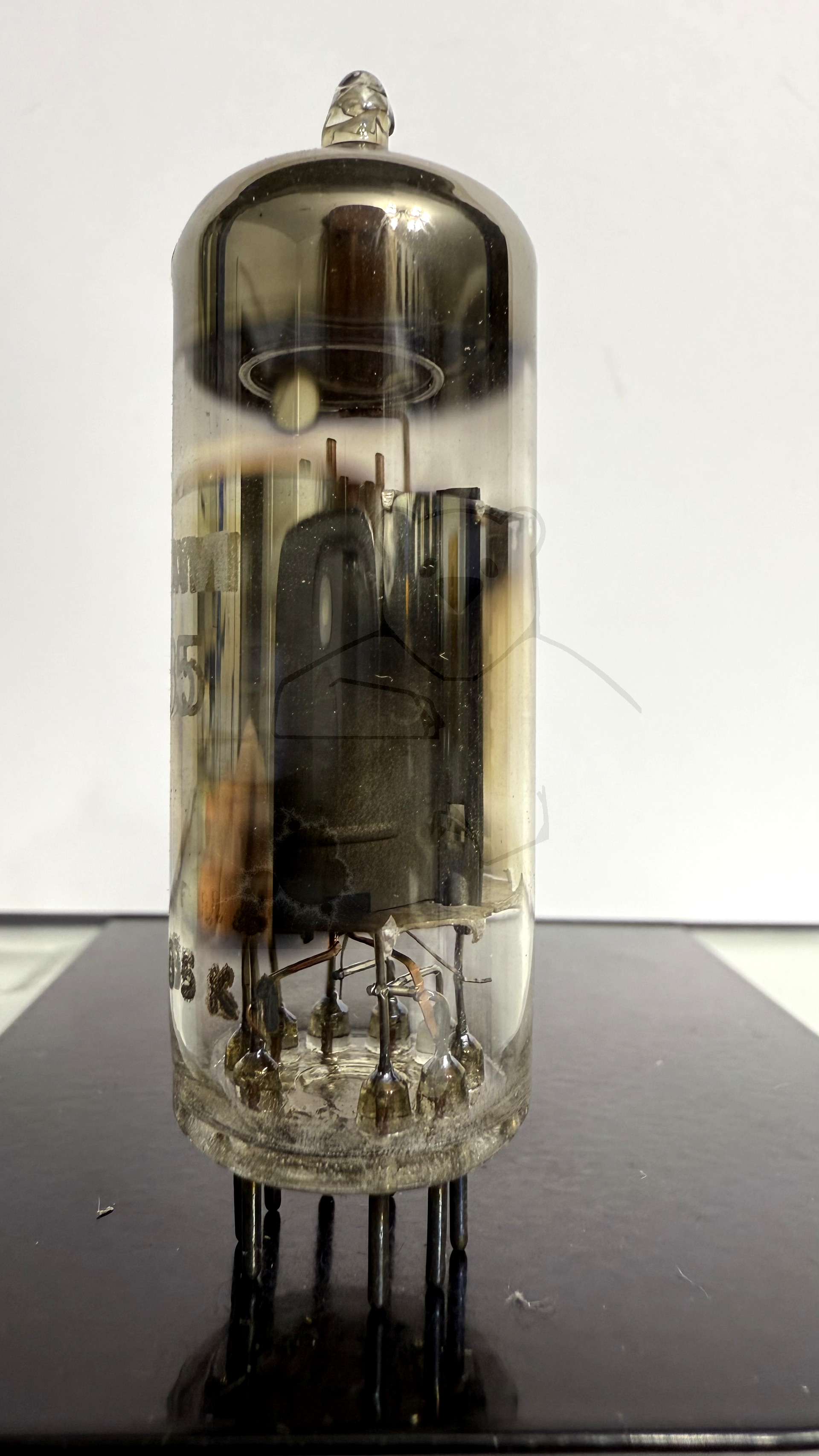

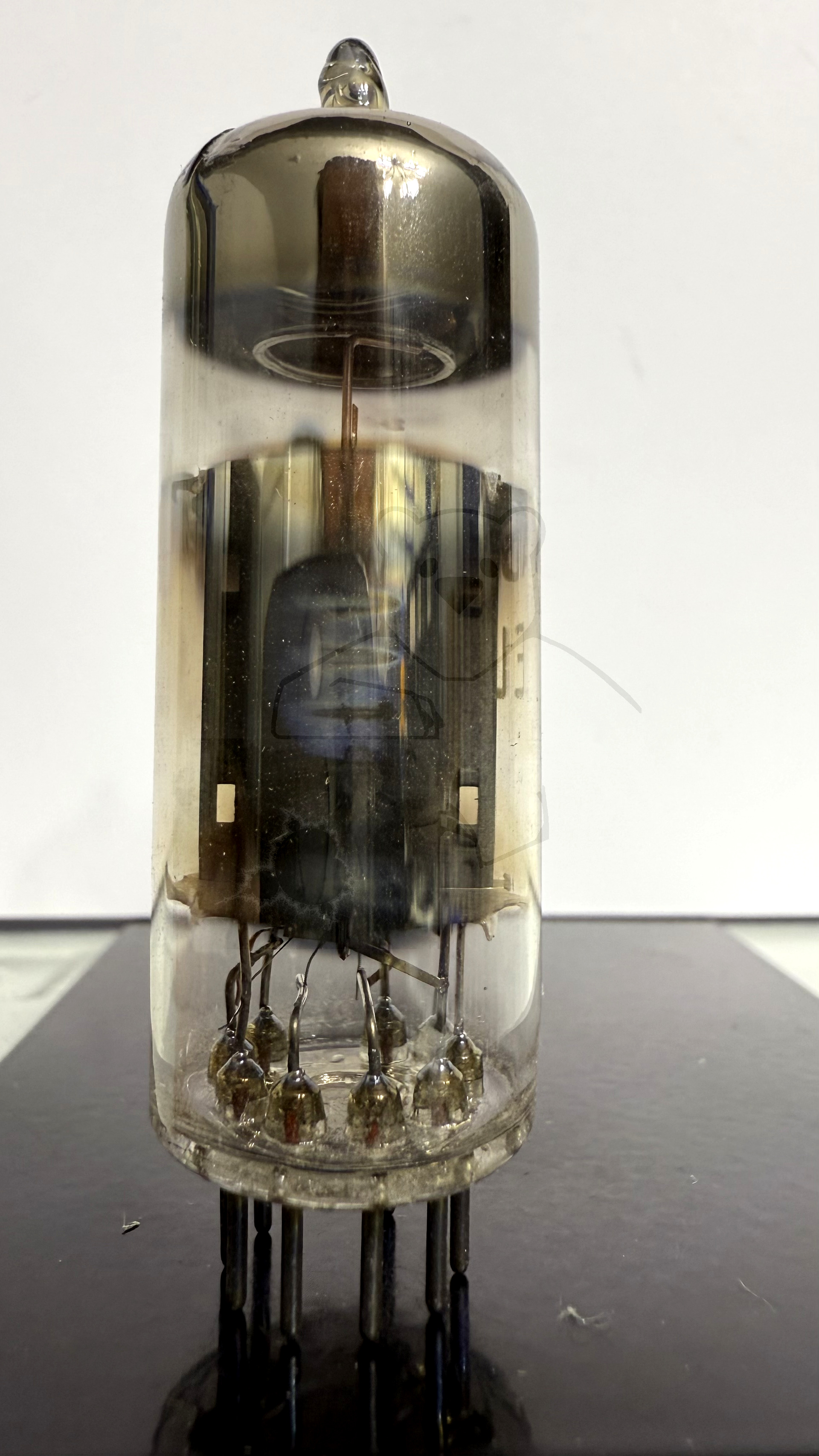

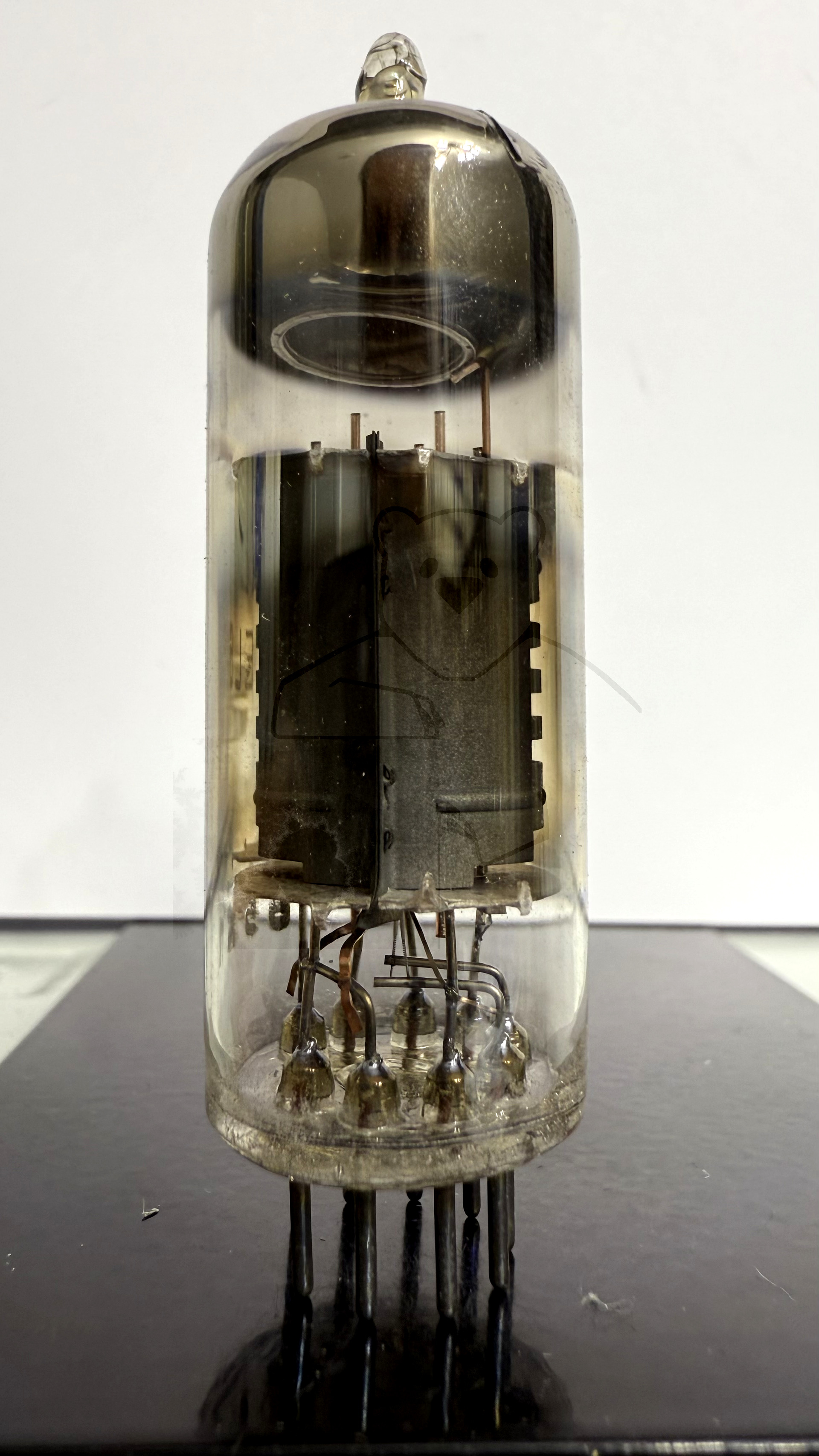

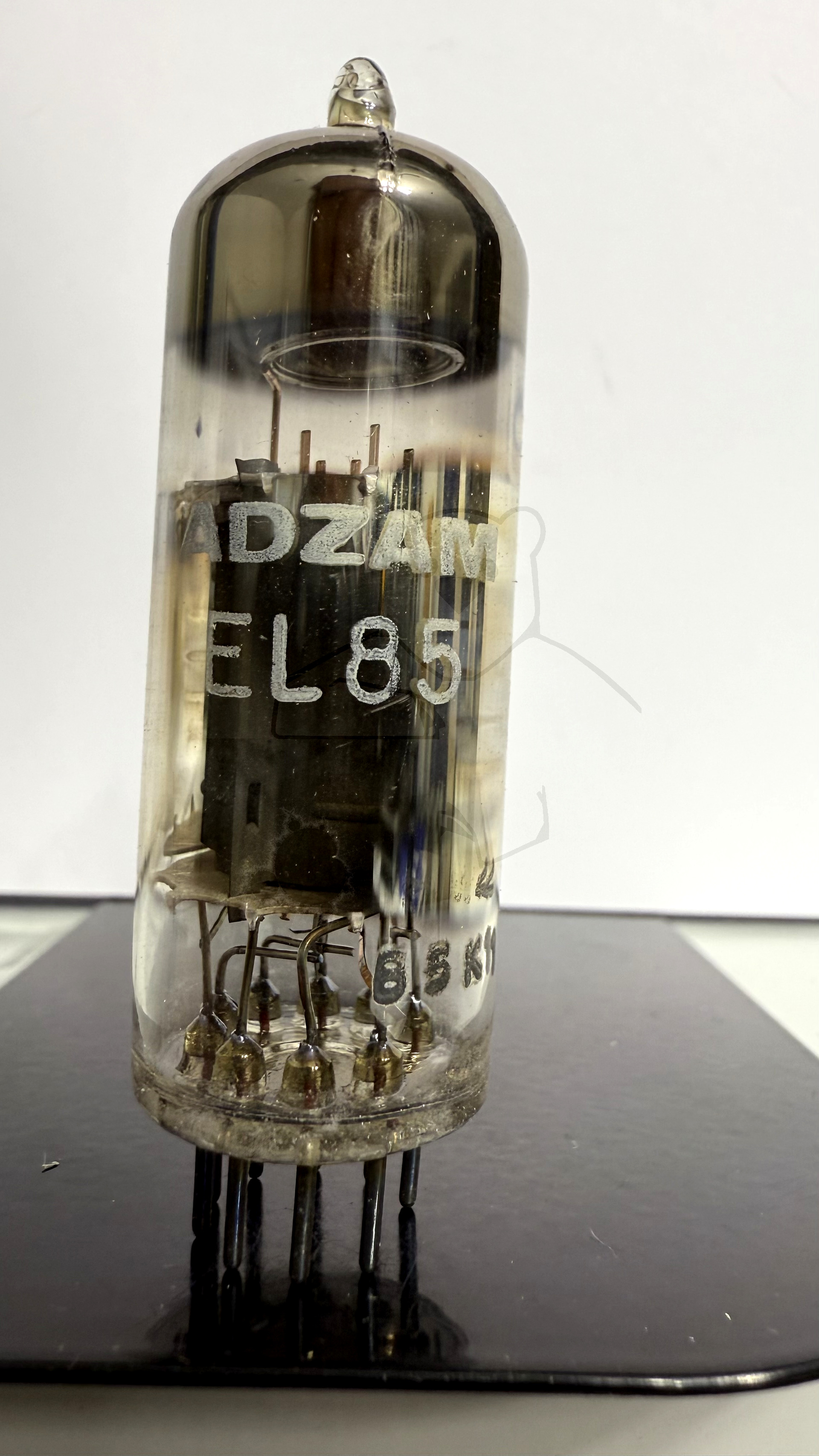

Daten und Bilder der Röhre: EL85

🔎 Beschreibung der Röhre: EL85

Name	EL85
Vergleichsname	6BN5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:21:05

🔎 Beschreibung der Systeme für die Röhre: EL85

	System 1
Kathode	3
Gitter 1	1, 2
Gitter 2	9
Gitter 3	6, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

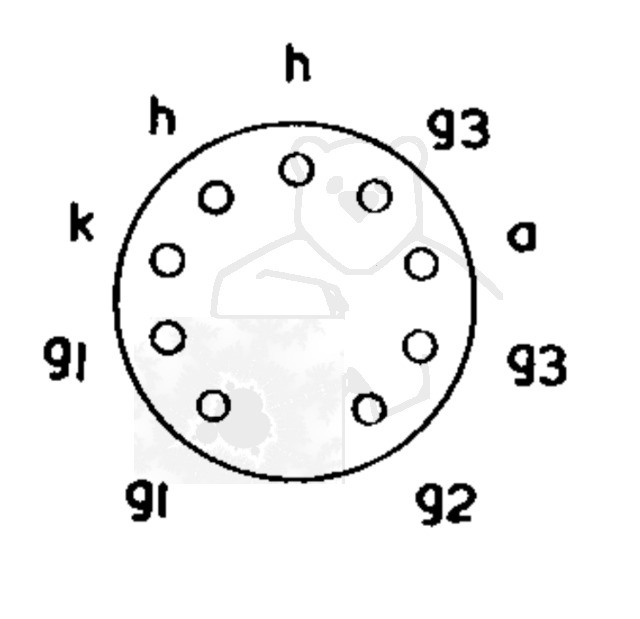

🔎 Sockelschaltung der EL85

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: EL85
Datenblatt EL85 Mullard [www.tubedata.info].pdf (145 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
