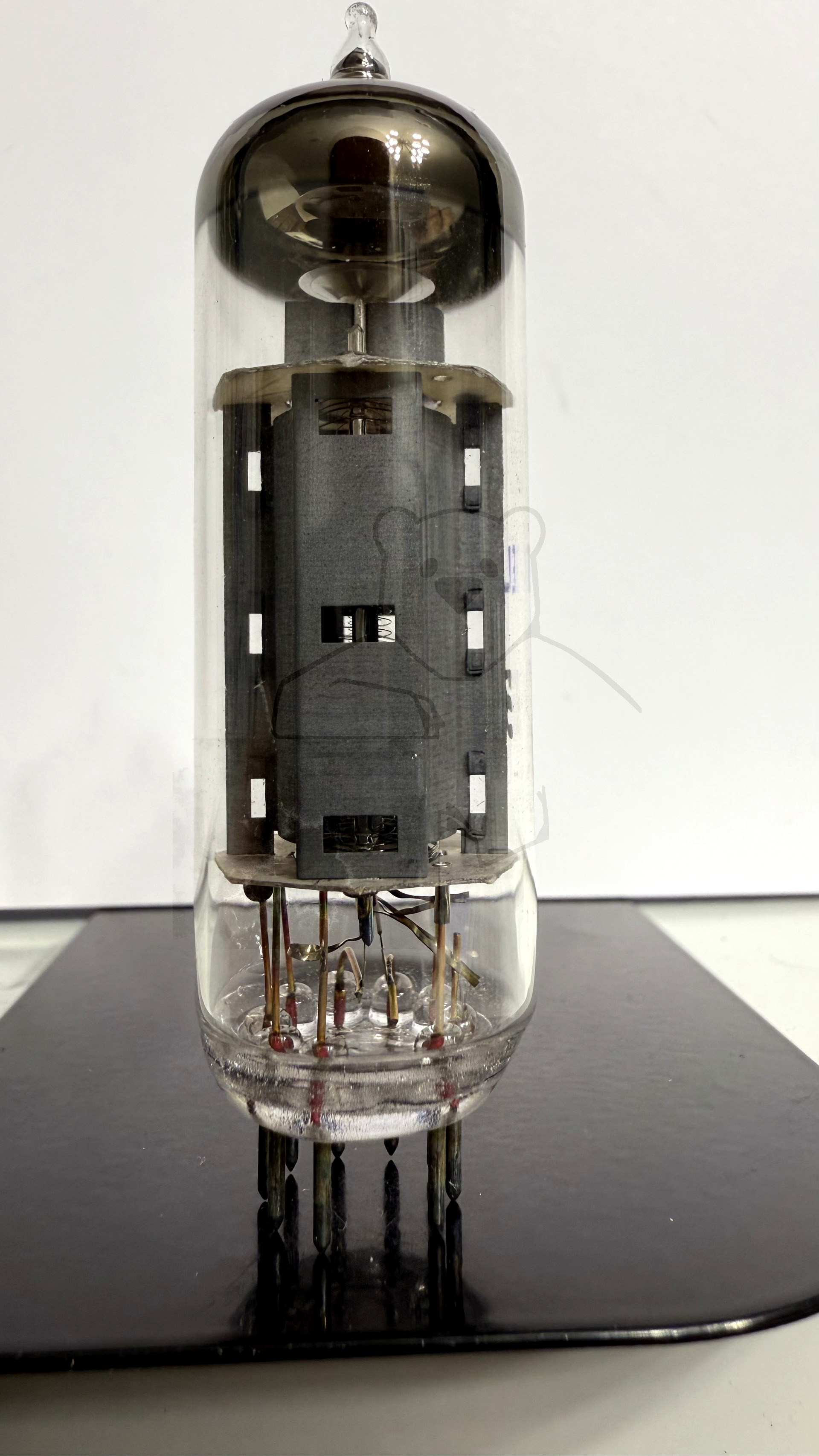

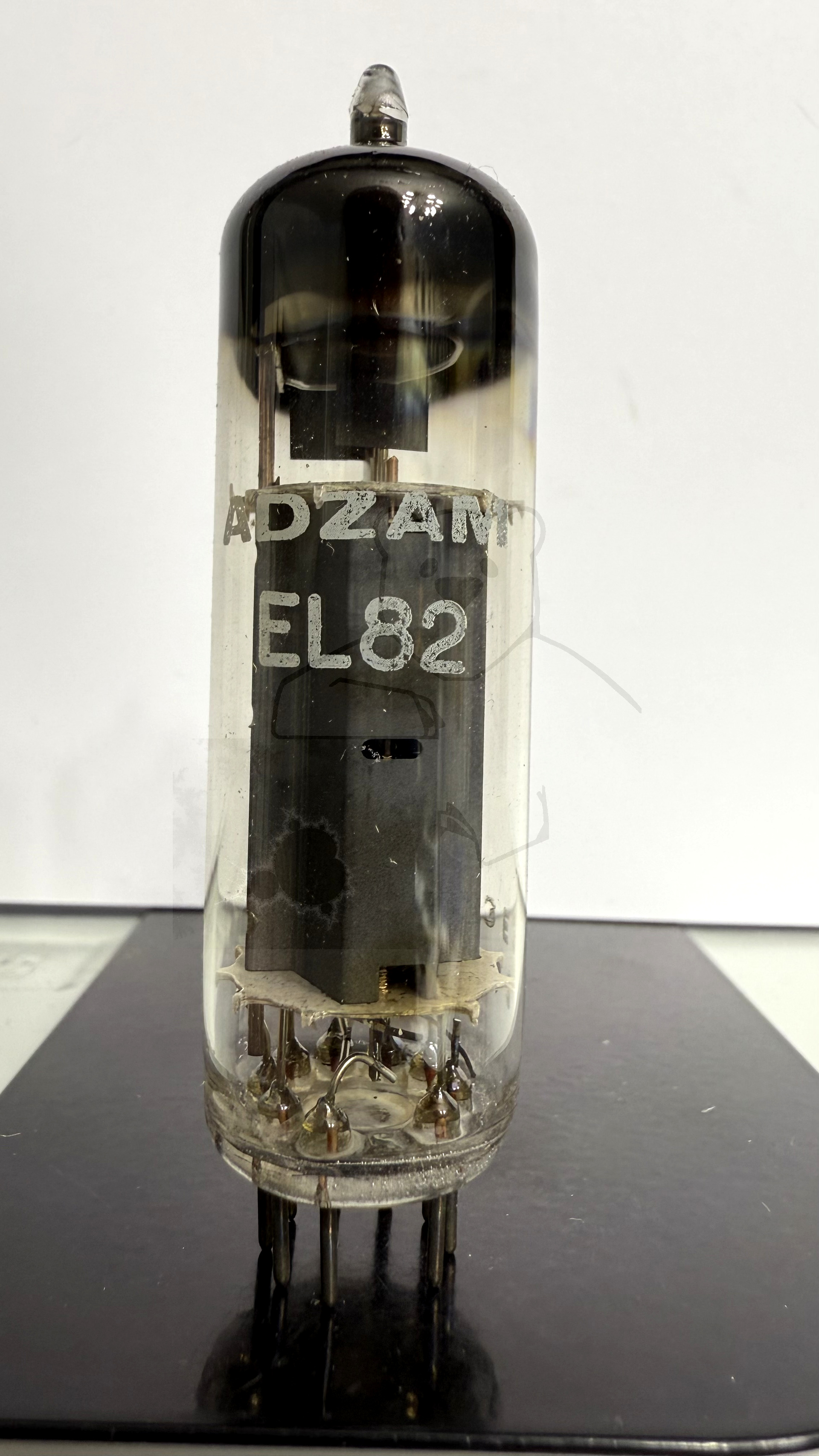

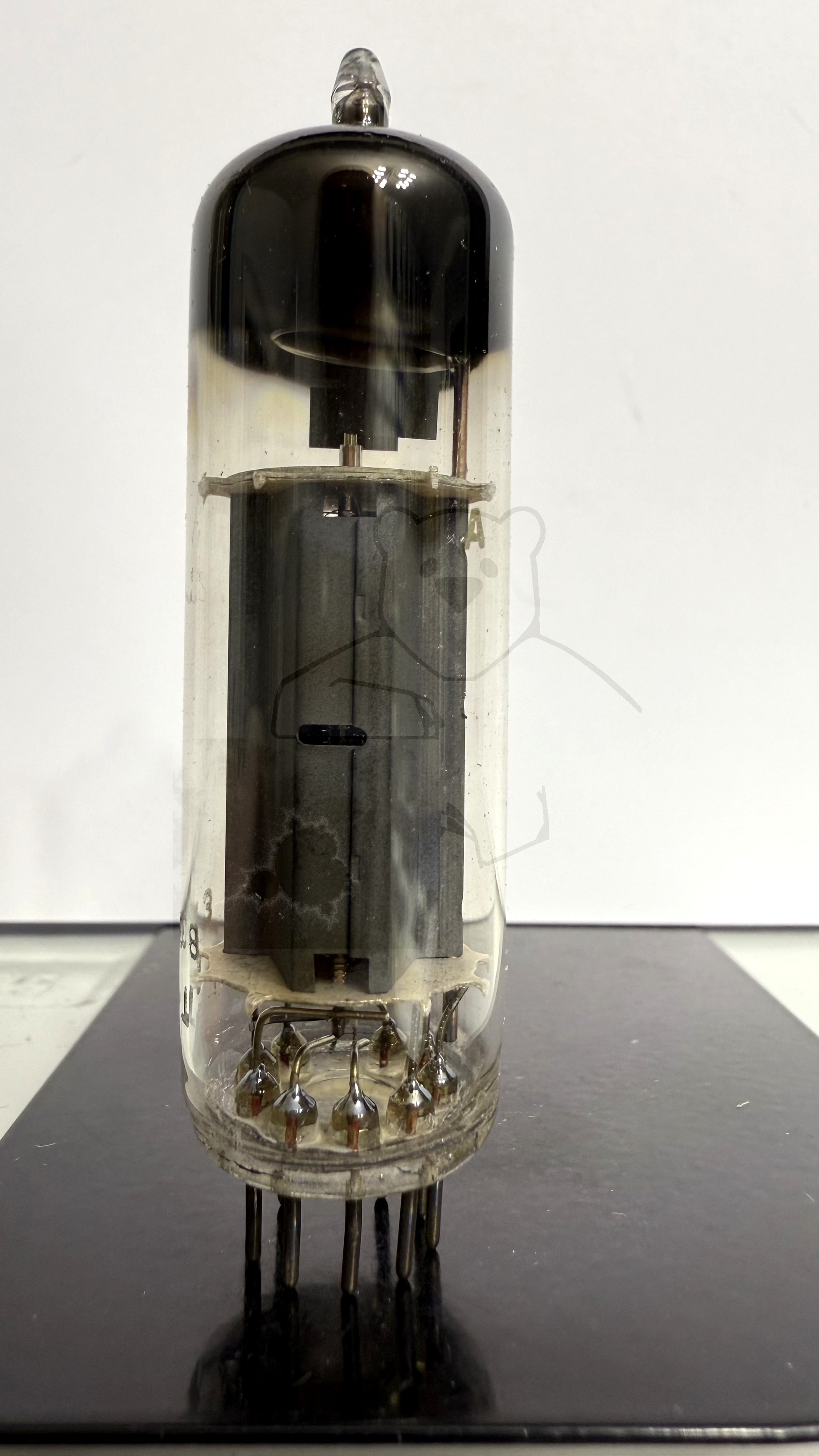

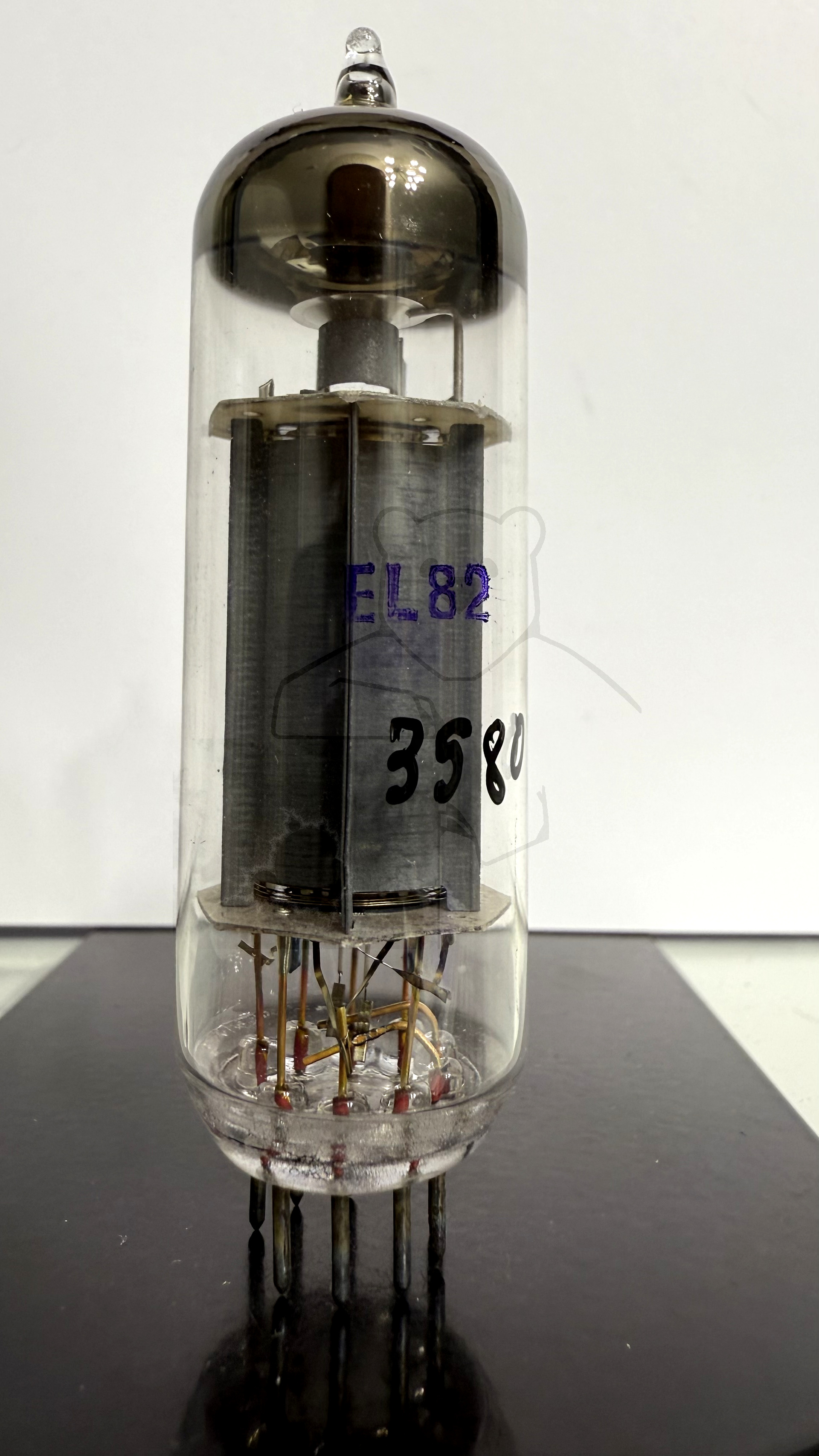

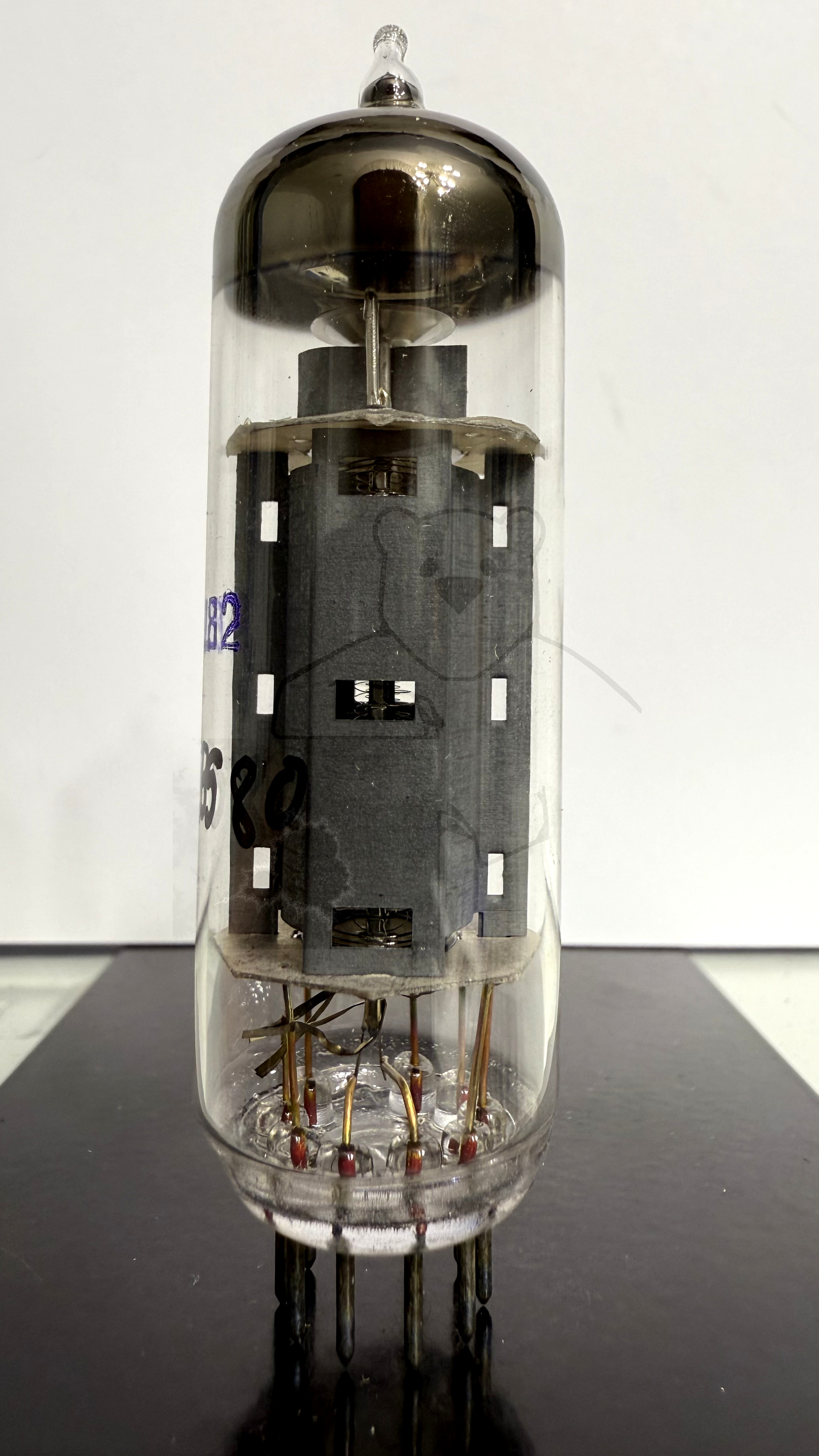

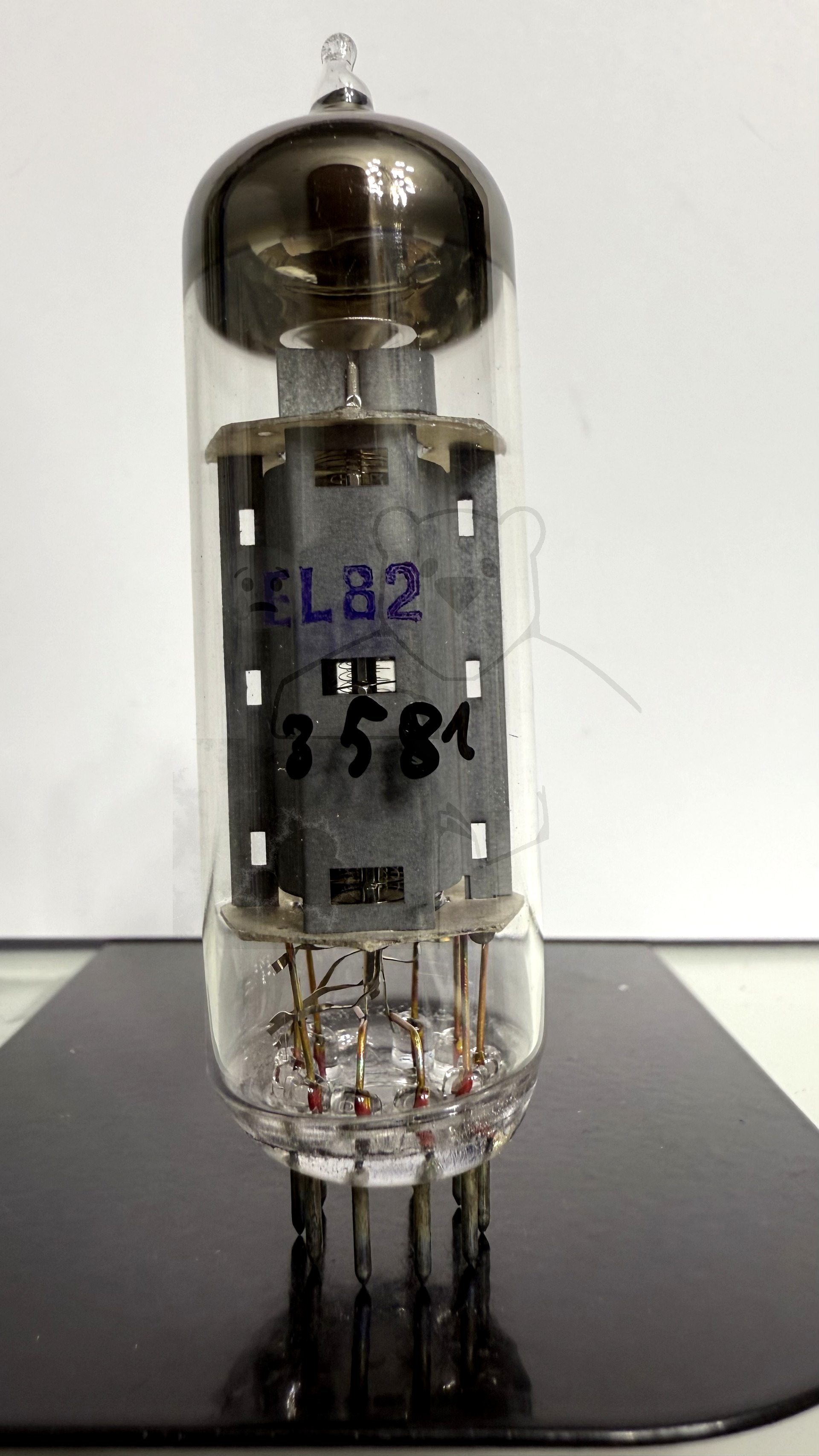

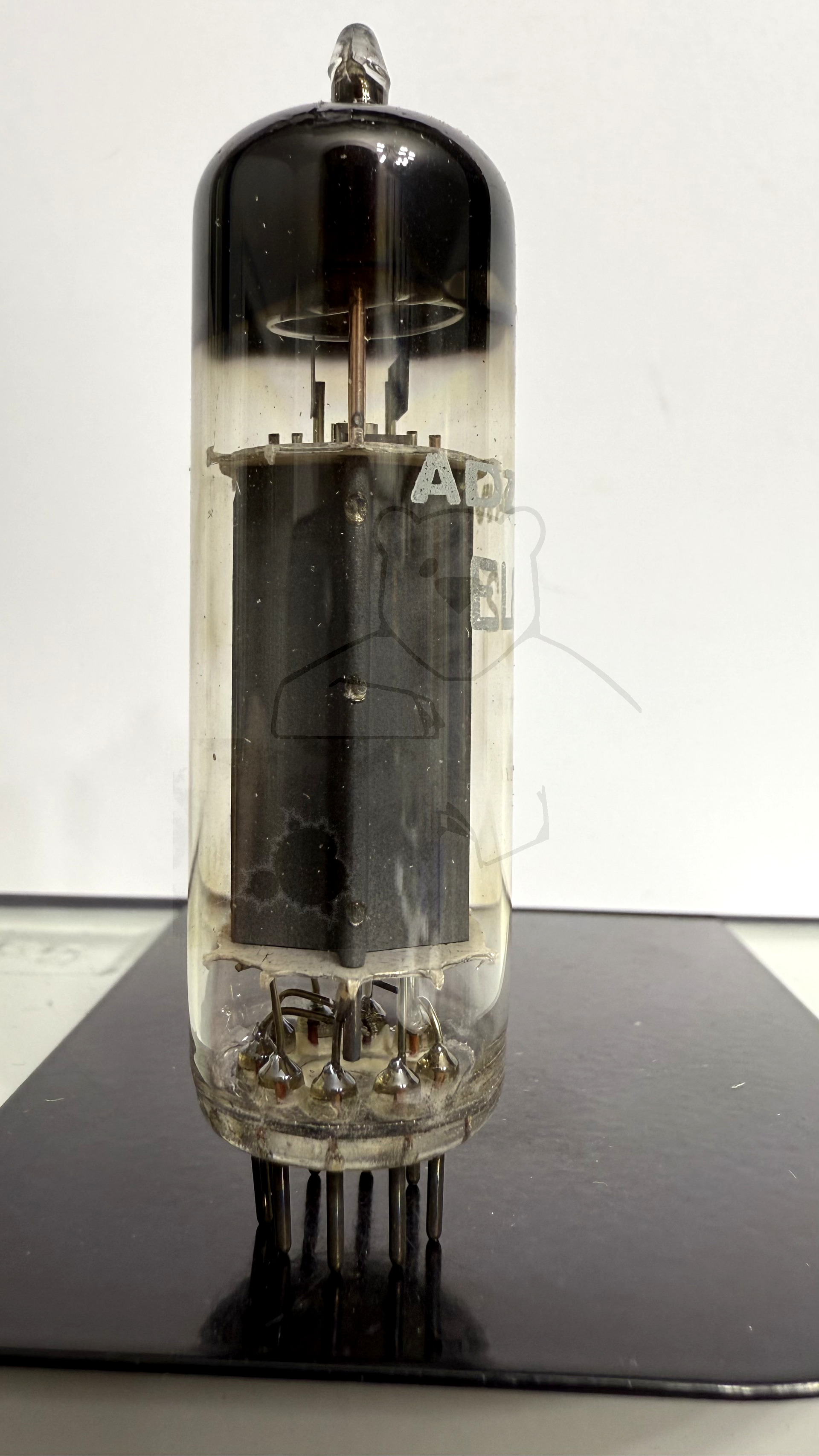

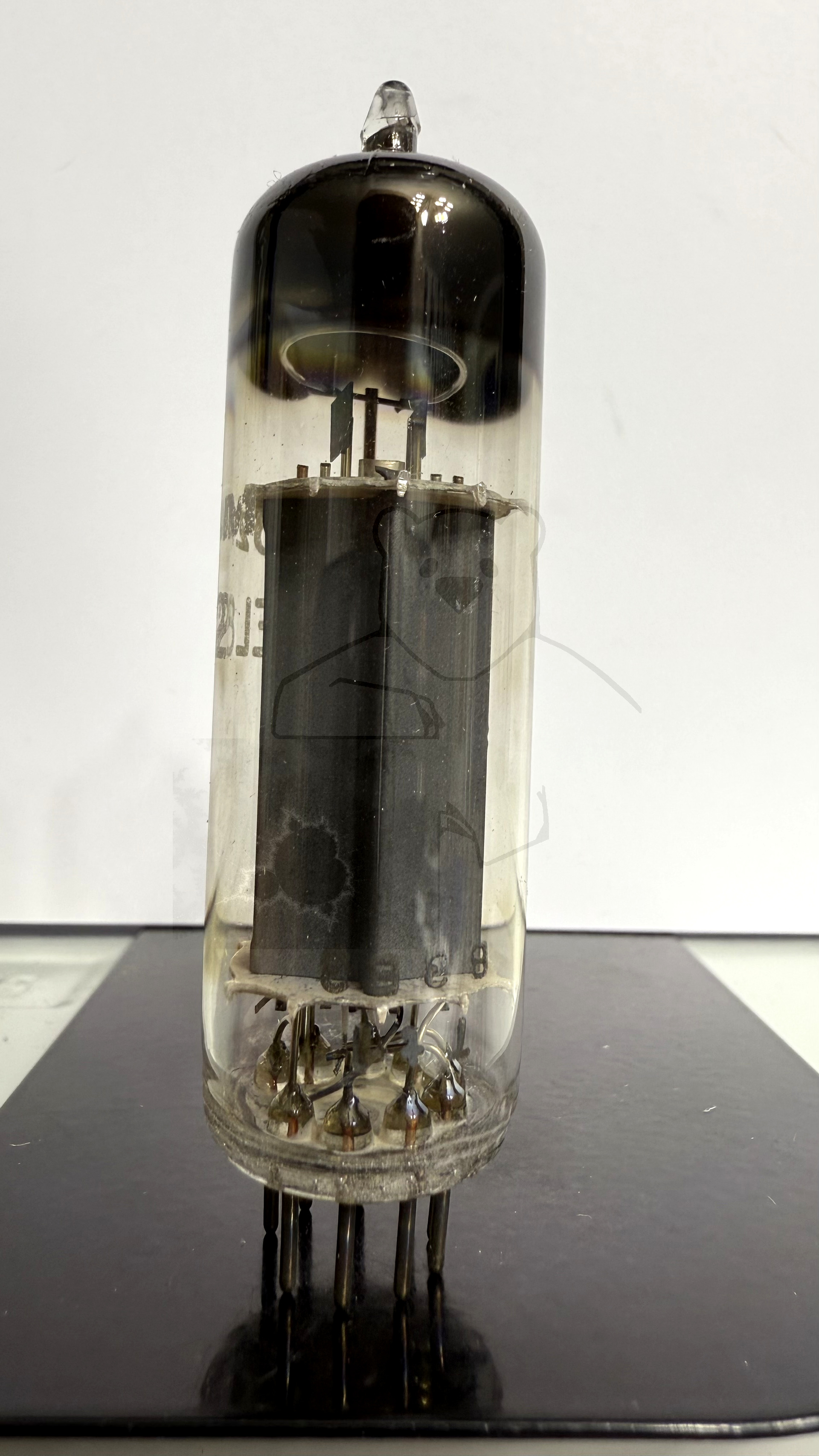

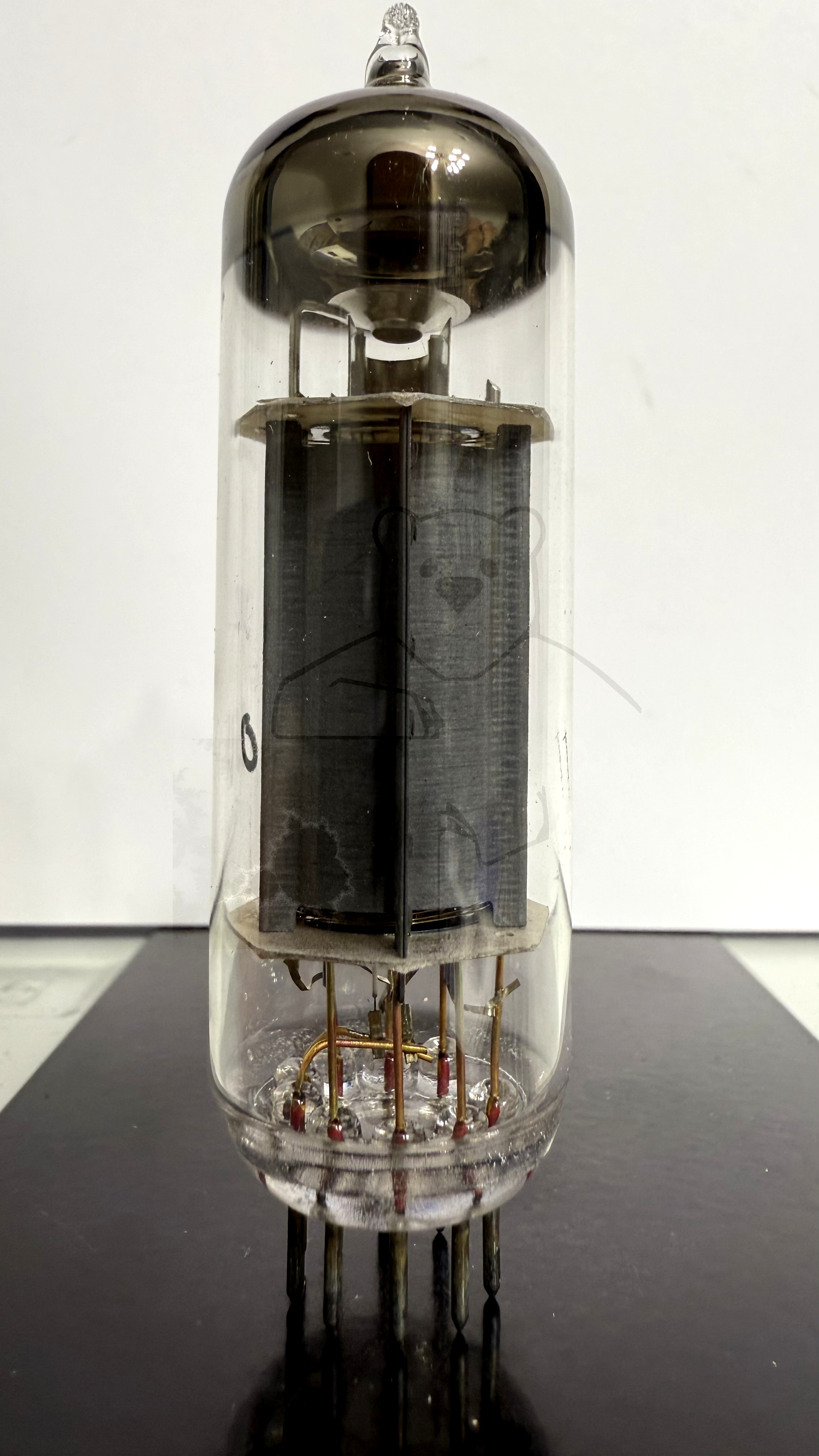

Daten und Bilder der Röhre: EL82

🔎 Beschreibung der Röhre: EL82

Name	EL82
Vergleichsname	6DY5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:20:00

🔎 Beschreibung der Systeme für die Röhre: EL82

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

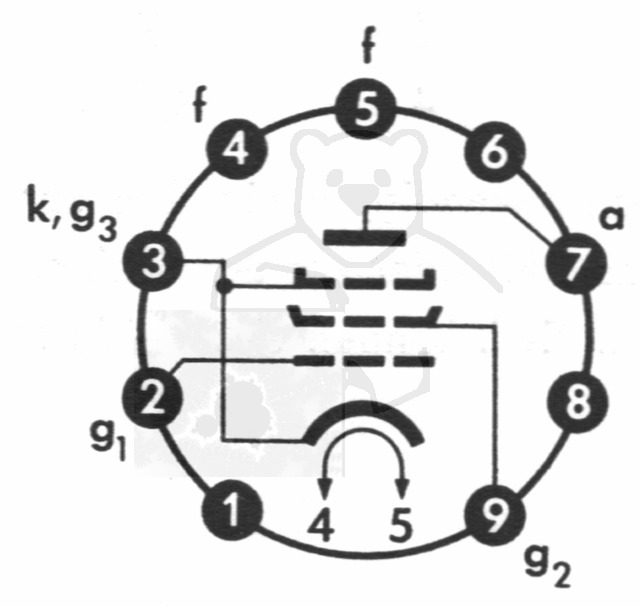

🔎 Sockelschaltung der EL82

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL82
Datenblatt EL82 Lamina [www.tubedata.info].pdf (384 kB)
Datenblatt EL82 Philips [www.tubedata.info].pdf (1152 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
