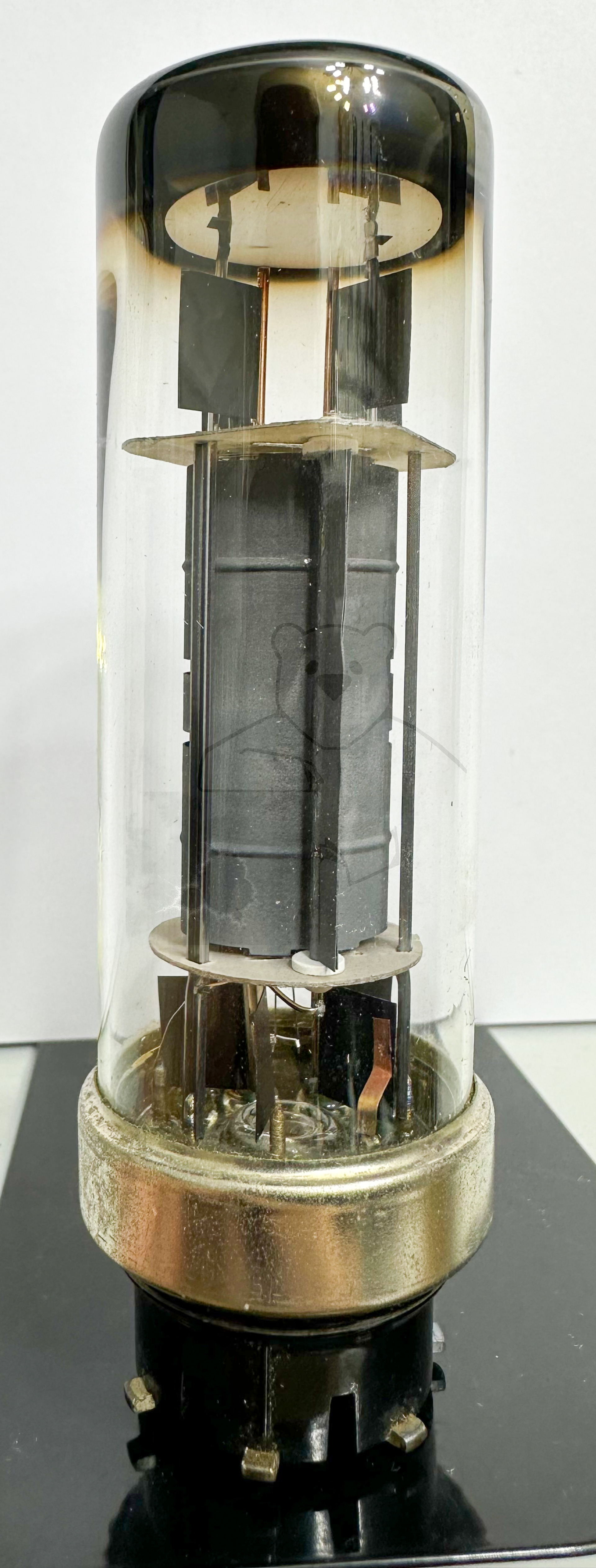

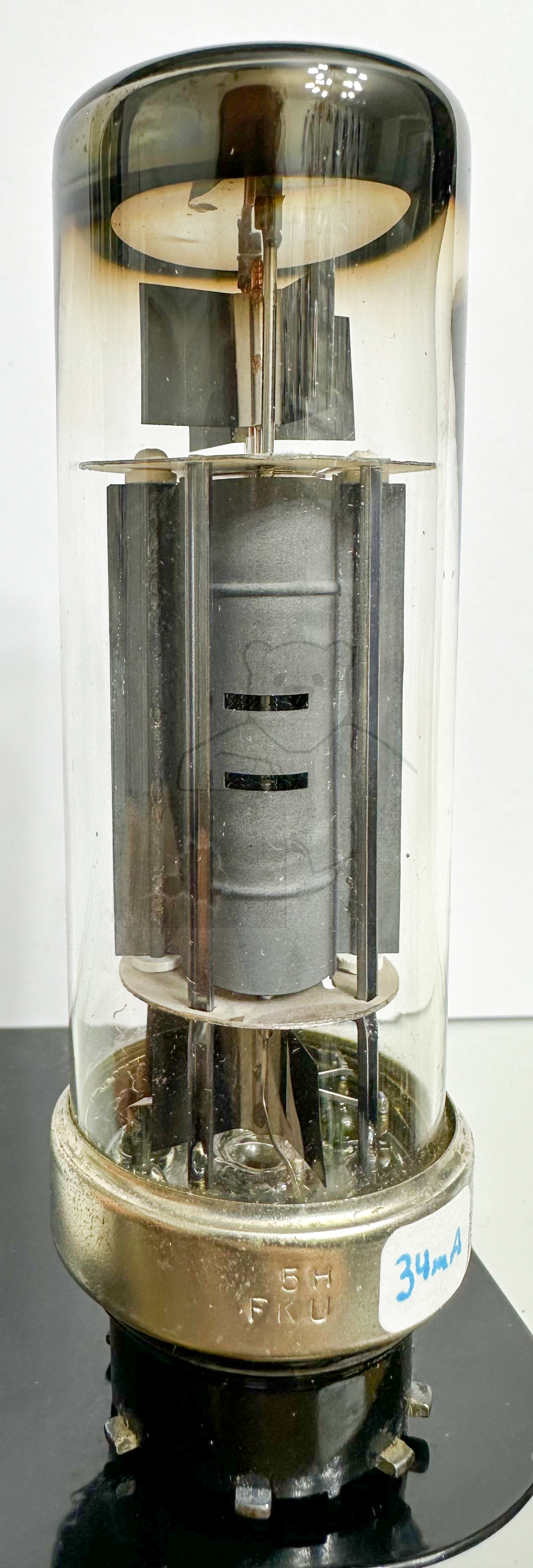

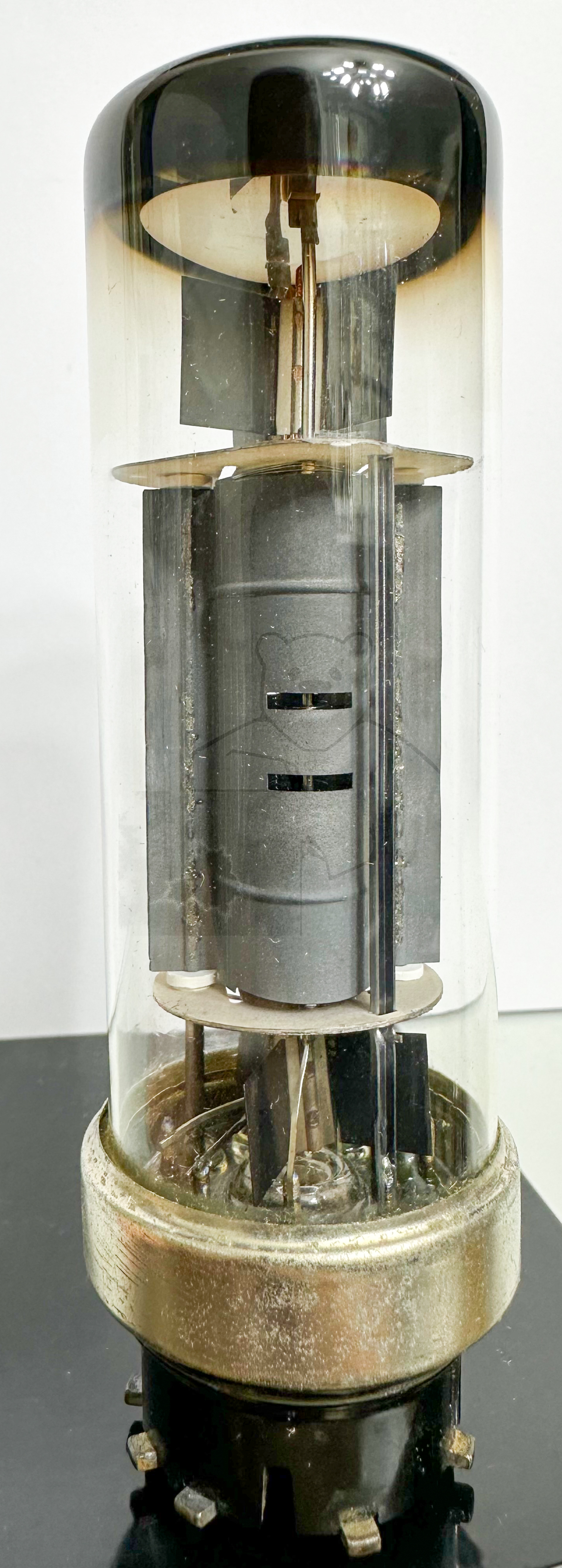

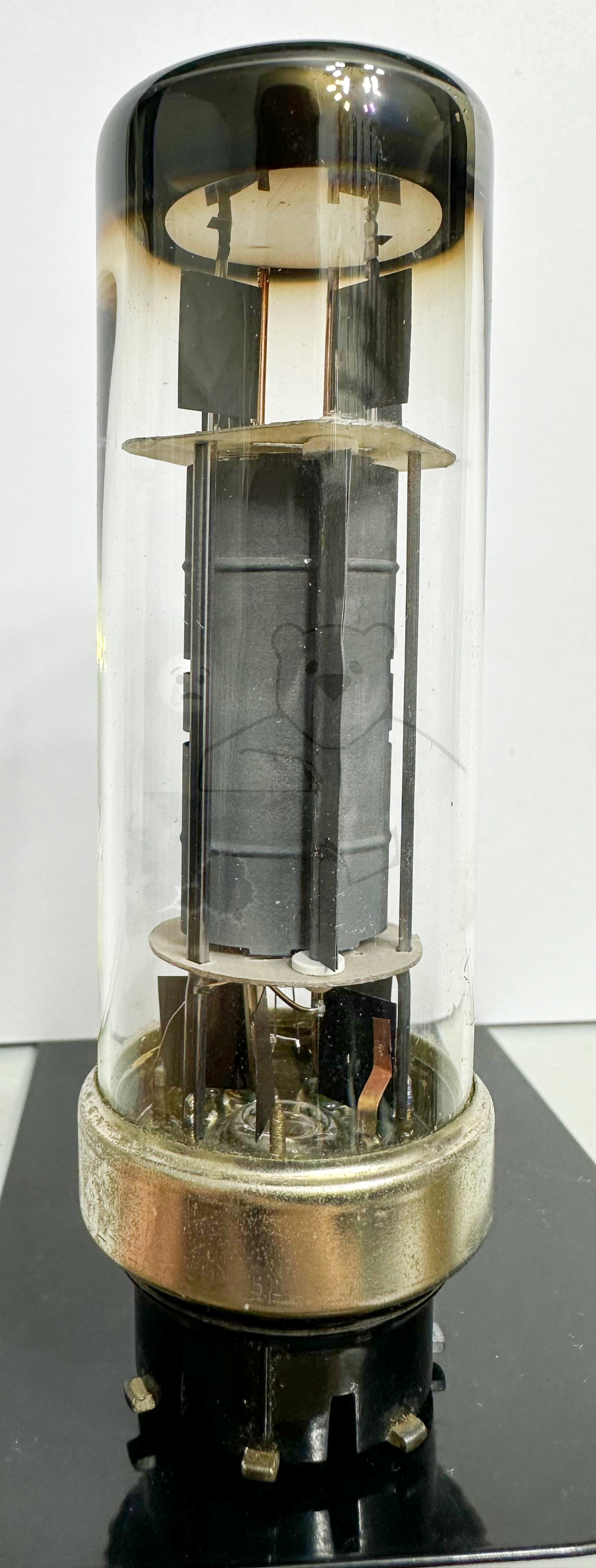

Daten und Bilder der Röhre: EL6 Spez.

🔎 Beschreibung der Röhre: EL6 Spez.

Name	EL6 Spez.
Vergleichsname	EL6/400
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Die → EL6 Spez. wurde für max. 400 Volt Anodenspannung spezifiziert.
Letzte Änderung	06.10.2023 04:55:16

🔎 Beschreibung der Systeme für die Röhre: EL6 Spez.

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

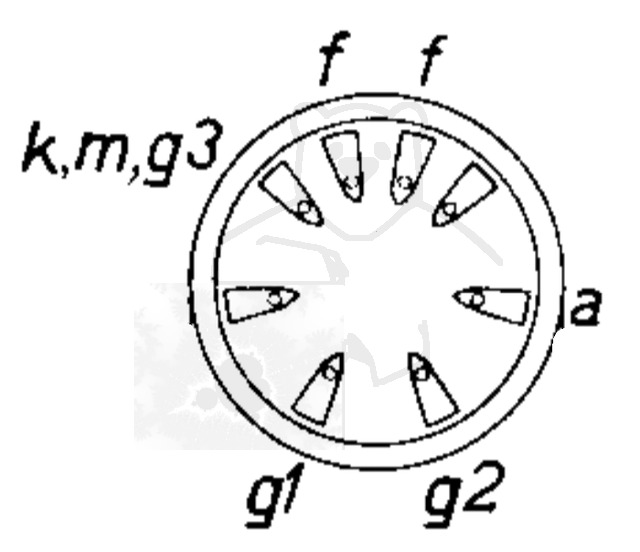

🔎 Sockelschaltung der EL6 Spez.

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu EL6 Spez.

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Z_bKIj__OHc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL6 Spez.
Anwendung EL6 Version 1 [www.tubedata.info].pdf (377 kB)
Anwendung EL6 Version 2 [www.tubedata.info].pdf (385 kB)
Anwendung EL6 Version 3 [www.tubedata.info].pdf (290 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
