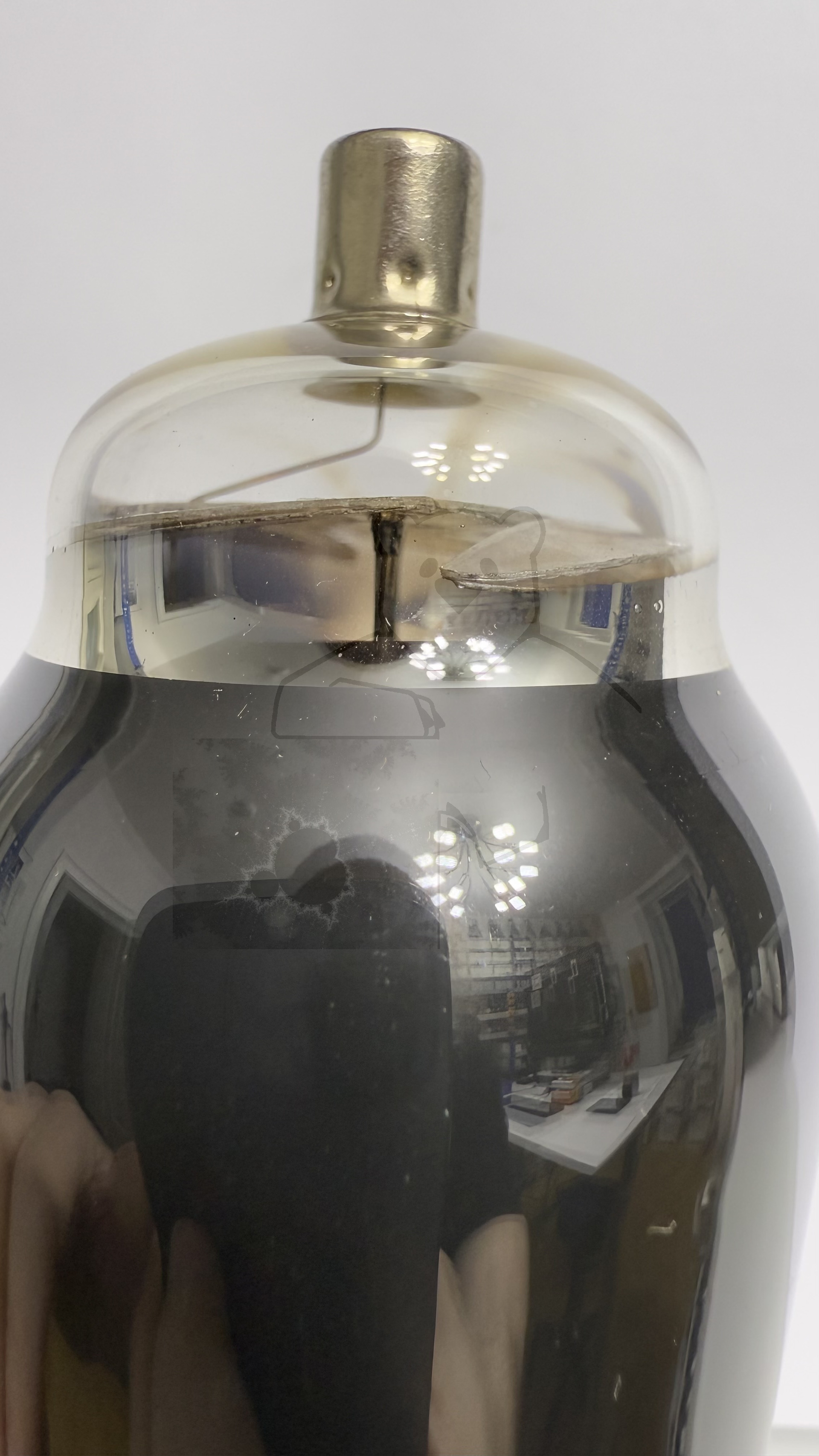

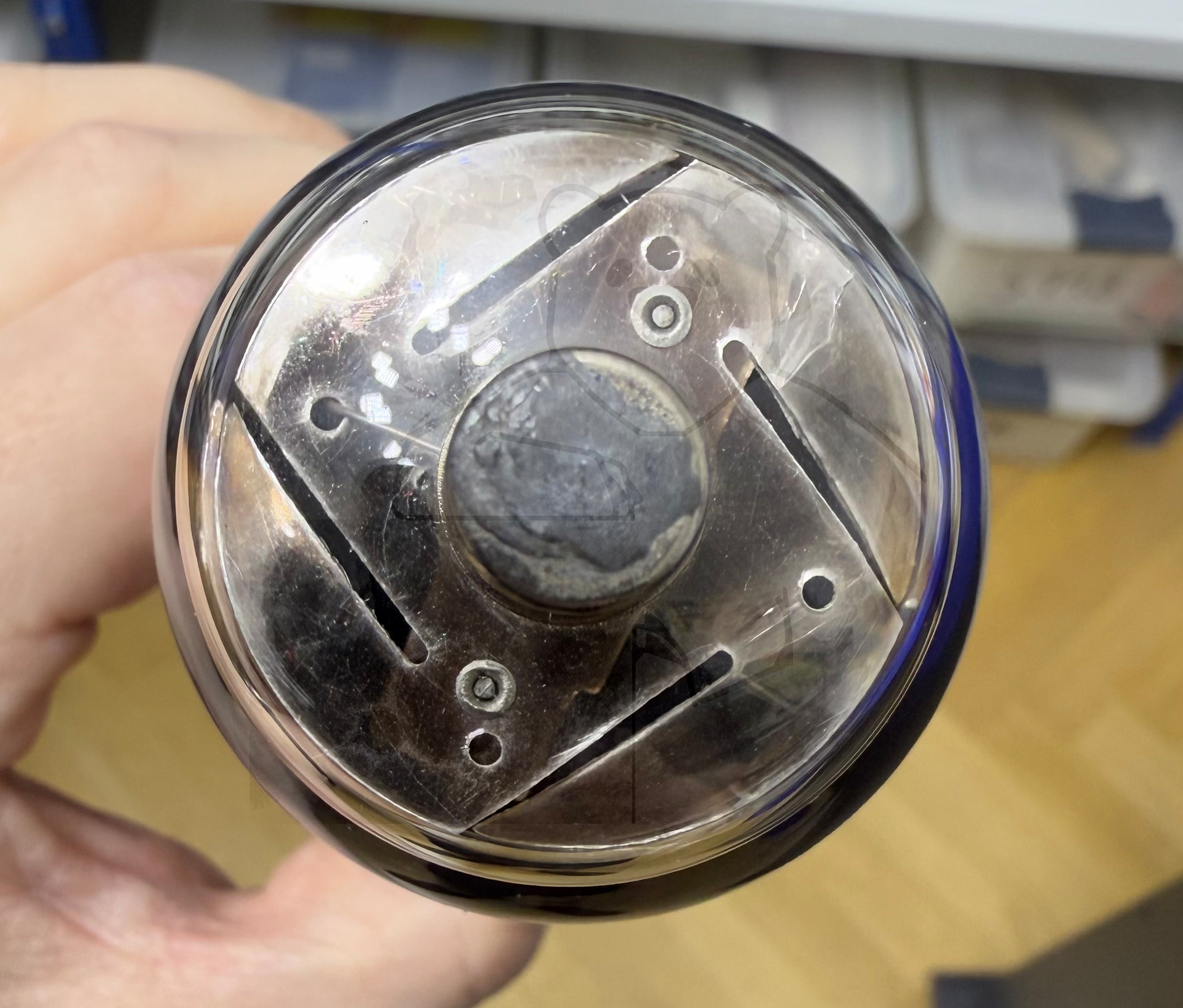

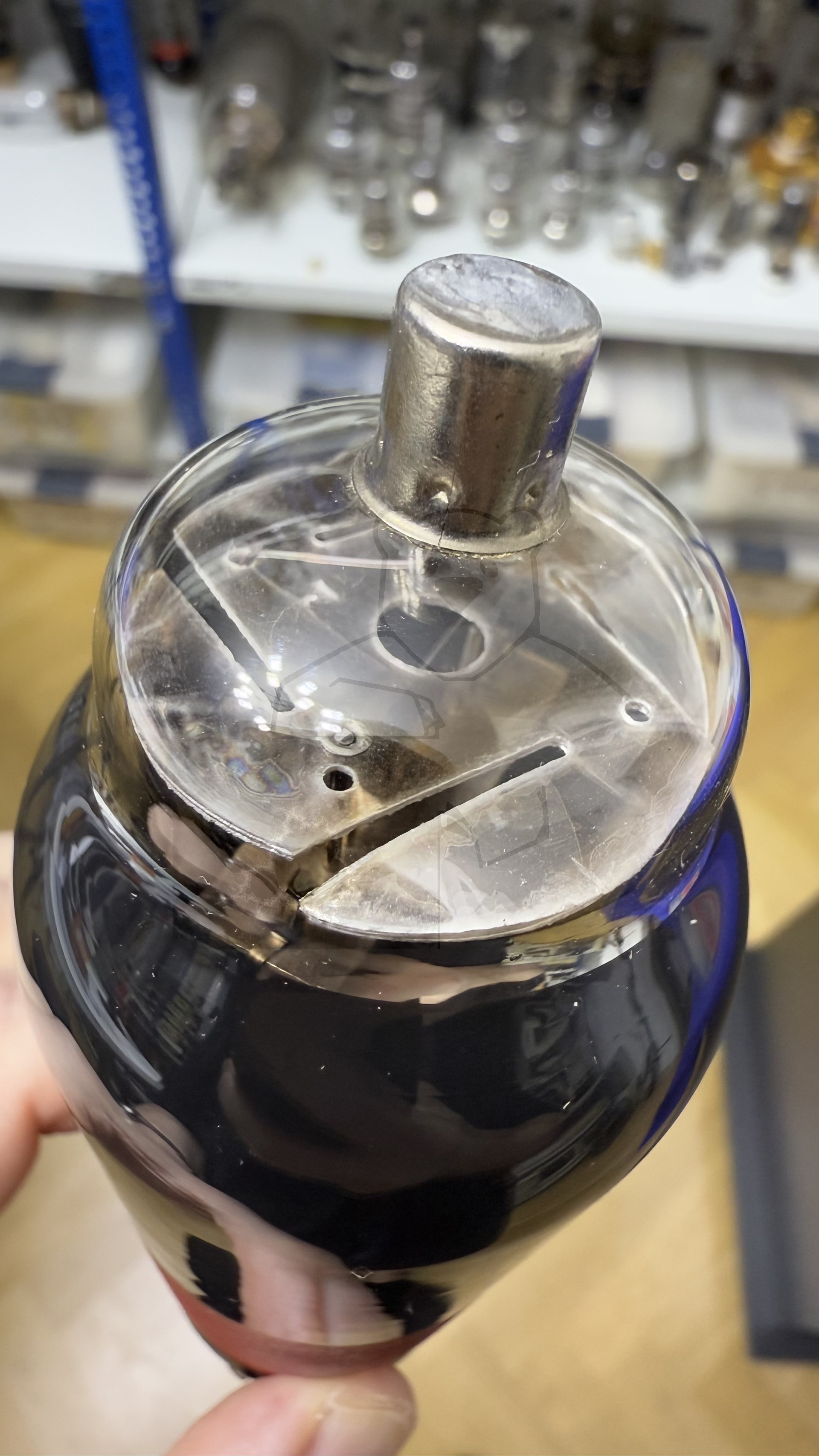

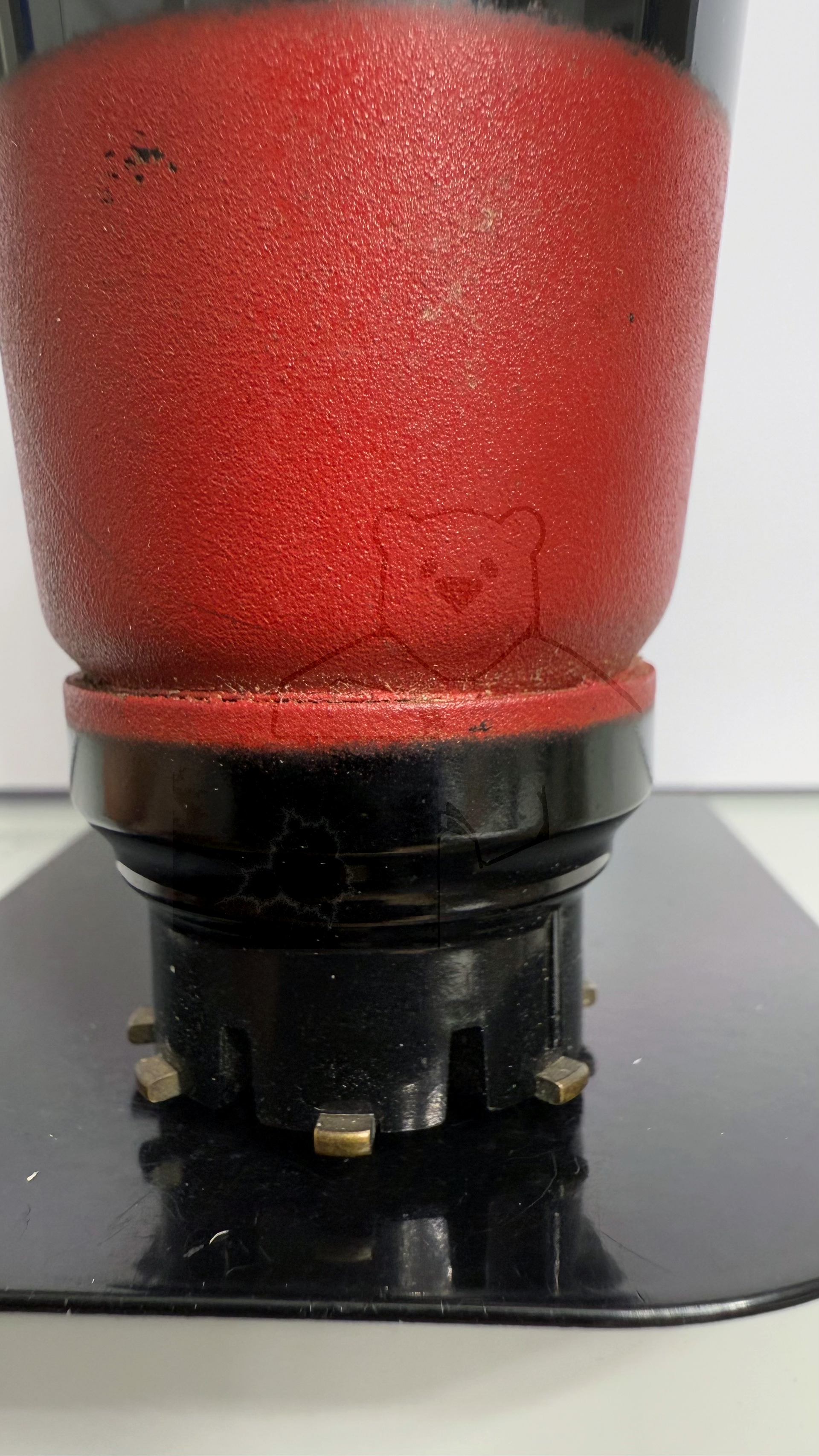

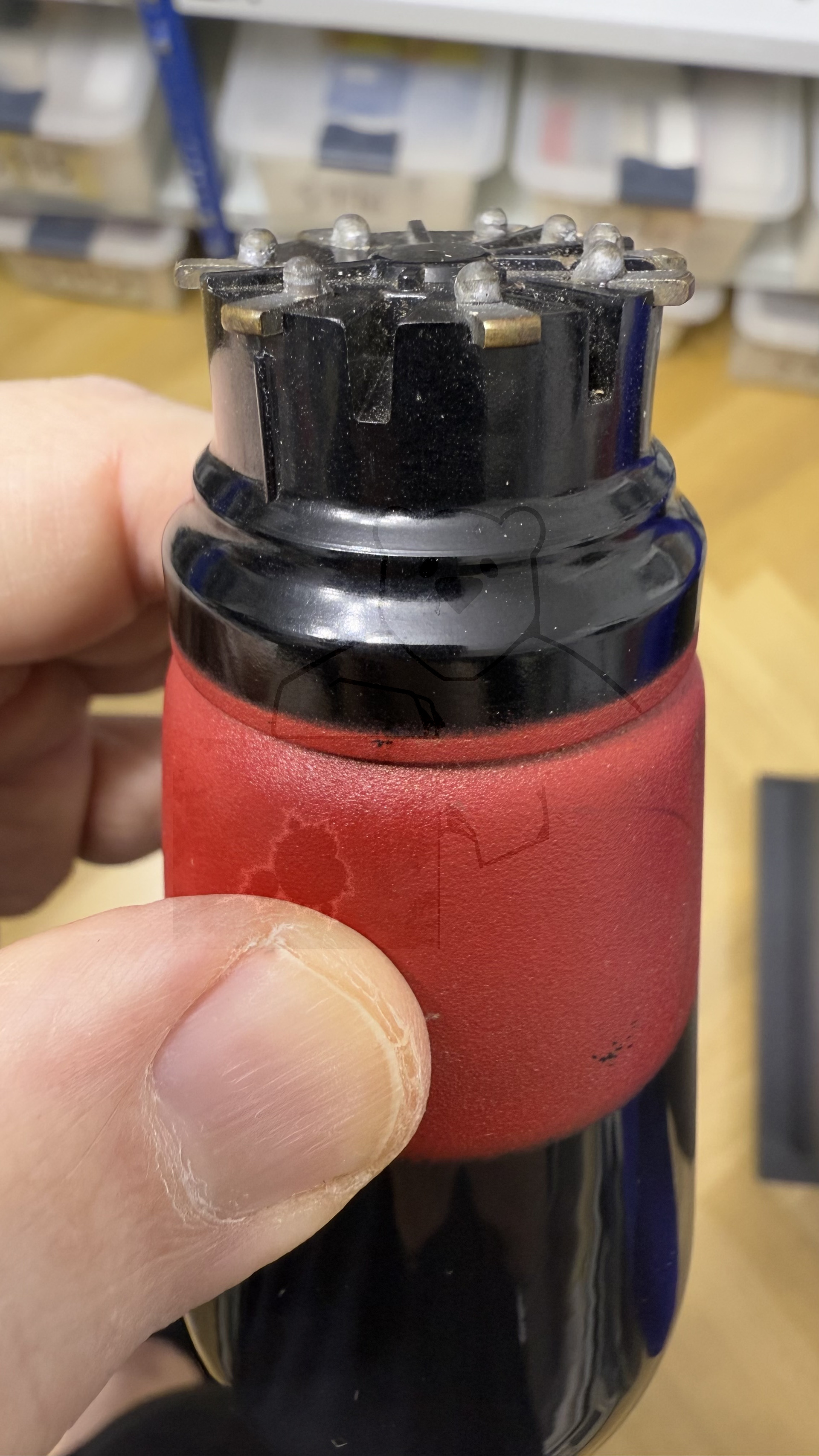

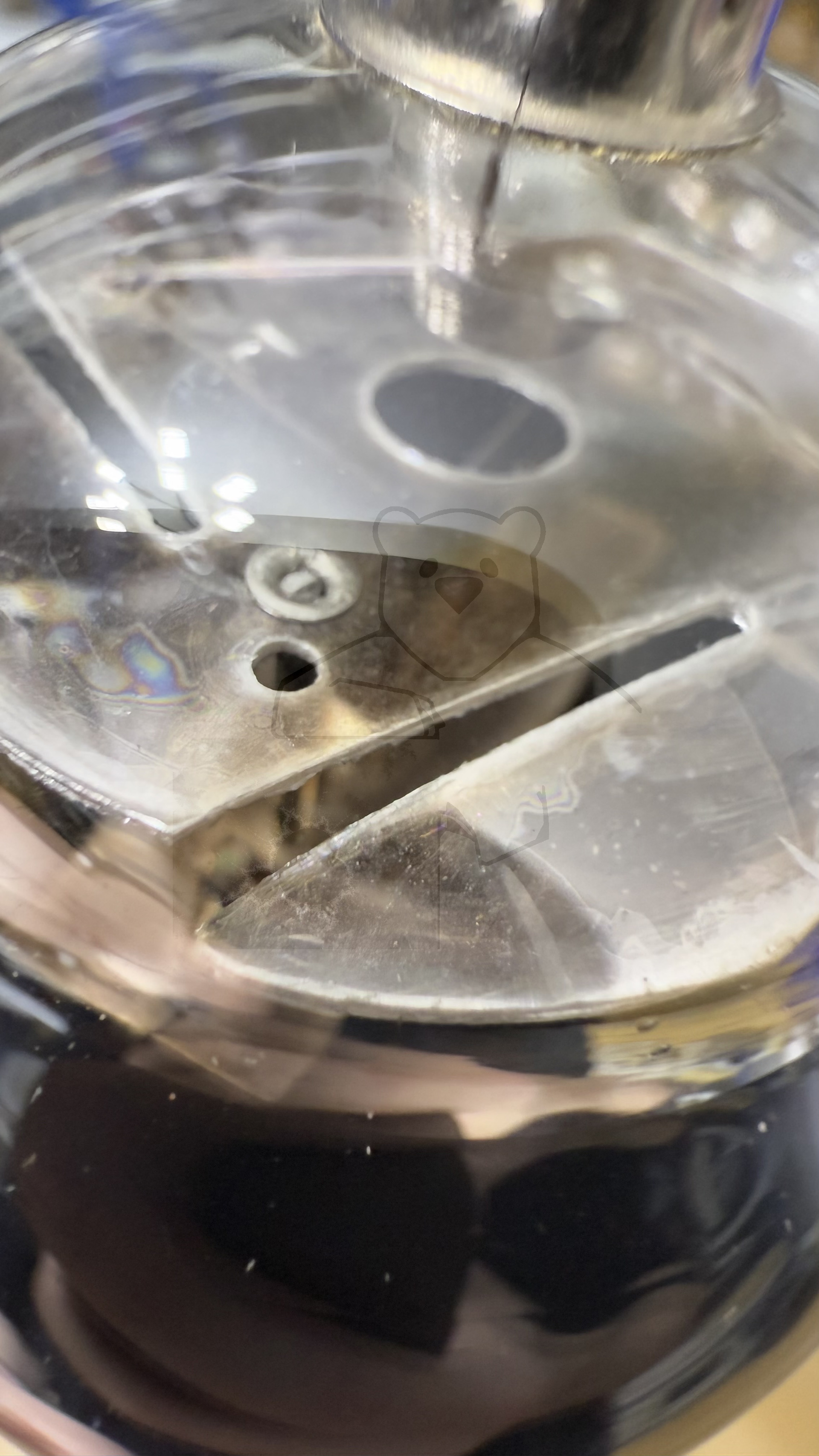

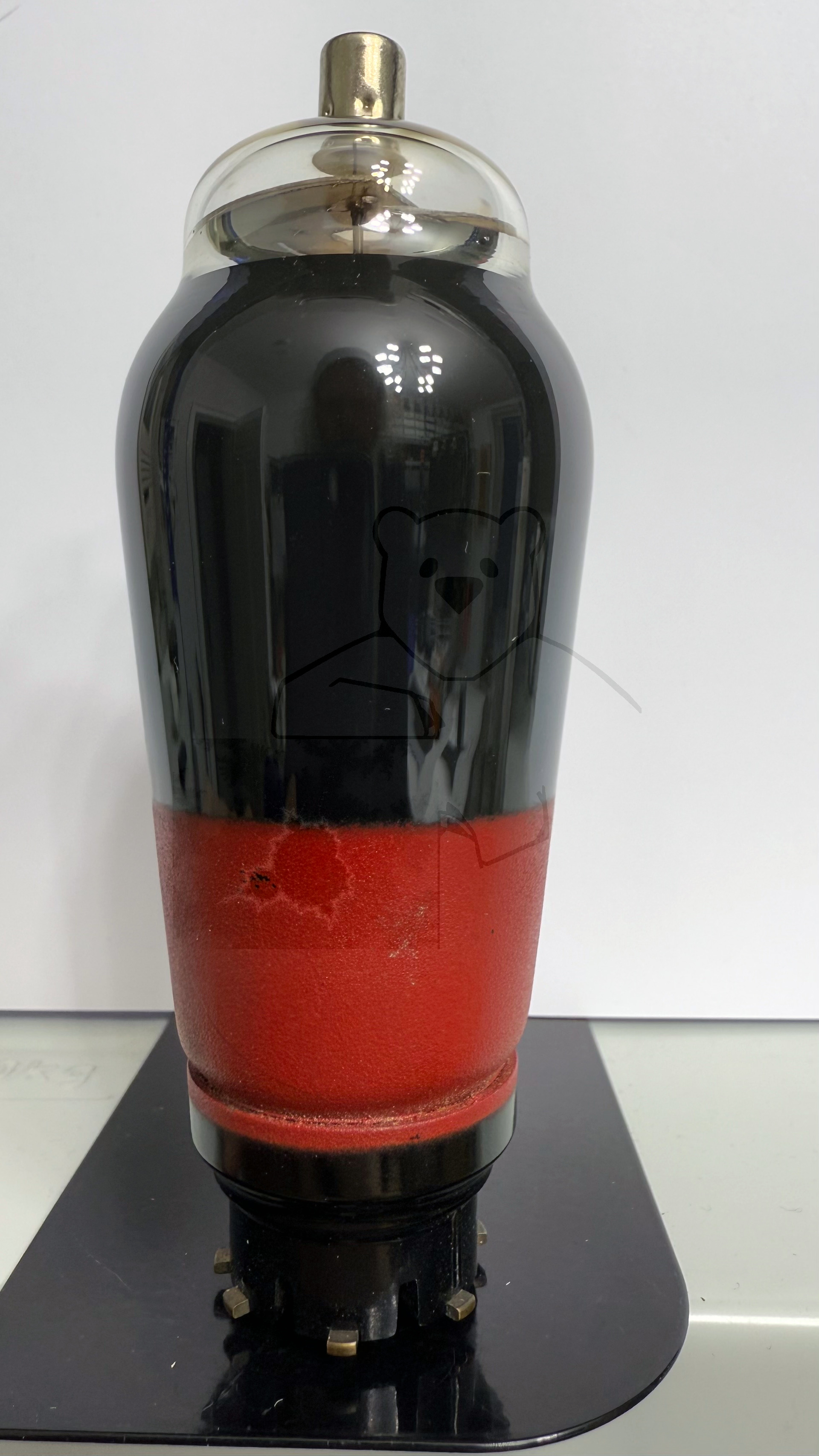

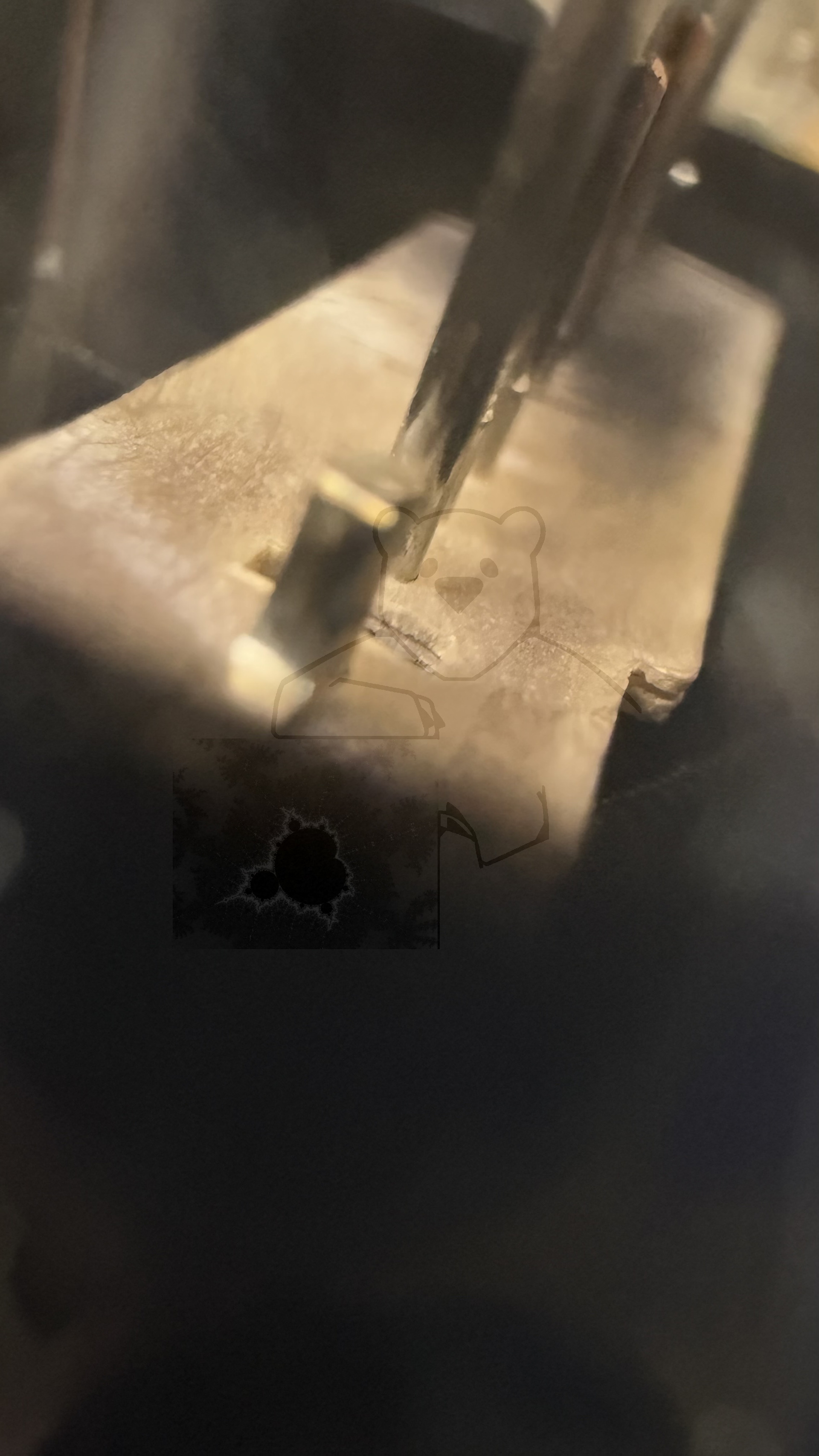

Daten und Bilder der Röhre: EL50

🔎 Beschreibung der Röhre: EL50

Name	EL50
Vergleichsname	10E/131
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,35
Art der Heizung	Indirekt

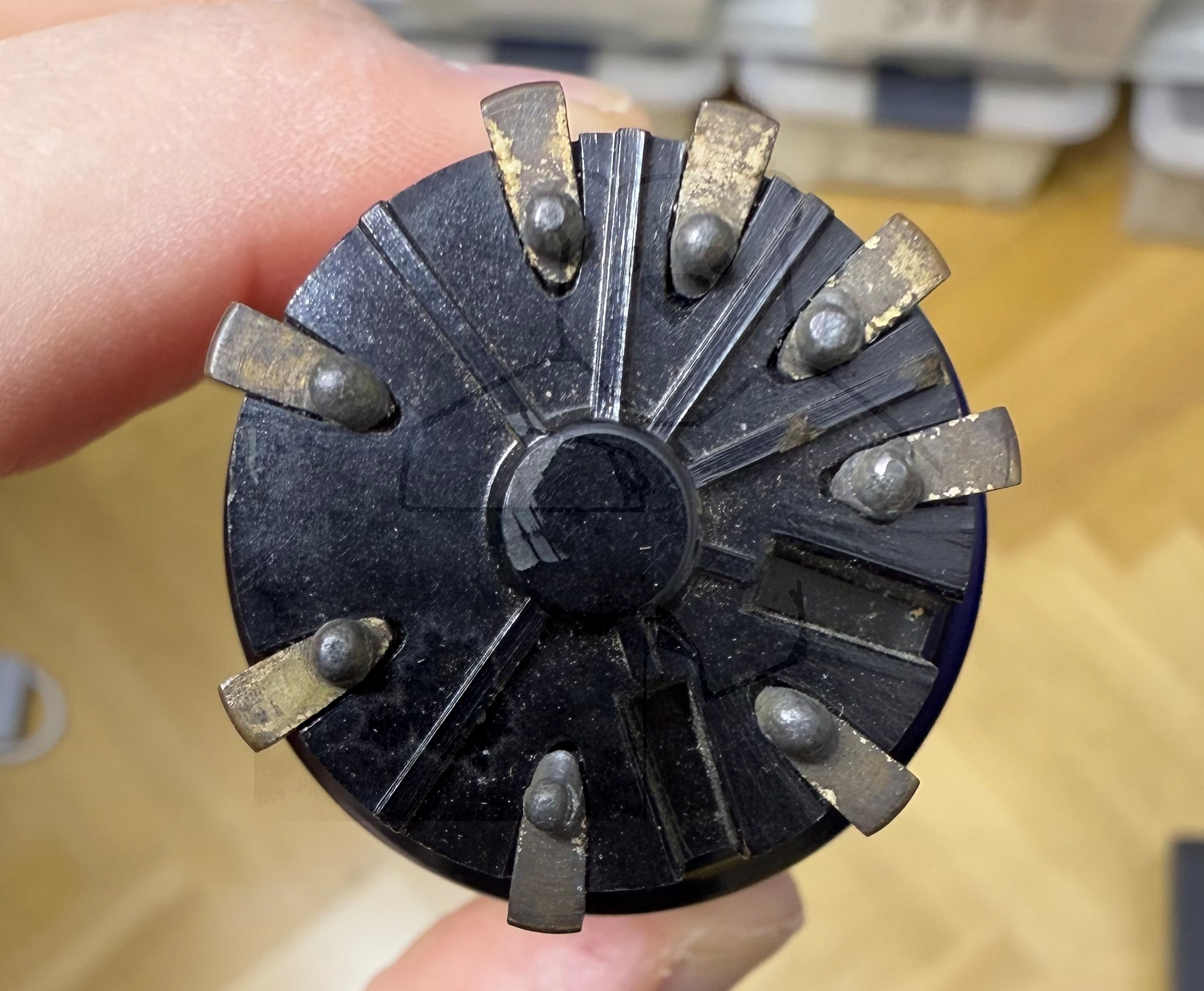

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:07:08

🔎 Beschreibung der Systeme für die Röhre: EL50

	System 1
Kathode	1
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

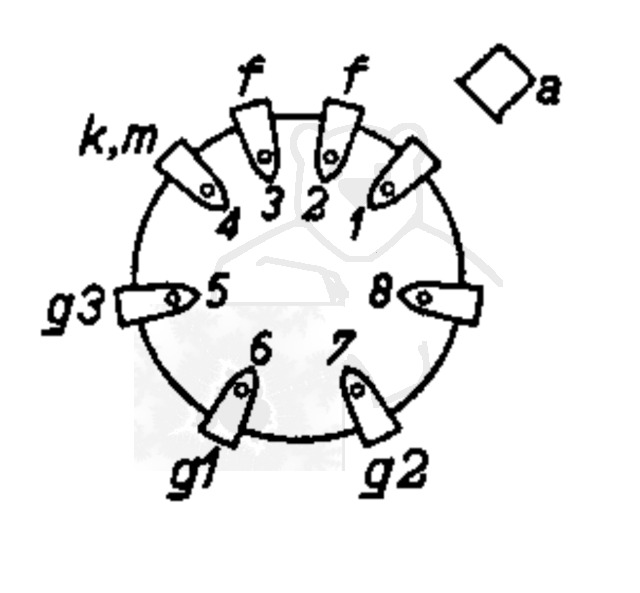

🔎 Sockelschaltung der EL50

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL50
Anwendung EL50 Version 1.pdf (468 kB)
Anwendung EL50 Version 2 [www.tubedata.info].pdf (738 kB)
Anwendung EL50 Version 3 [www.tubedata.info].pdf (784 kB)
Datenblatt EL50 Philips [www.tubedata.info].pdf (30 kB)
Datenblatt EL50 Philips Miniwatt [www.tubedata.info].pdf (474 kB)
Pruefkarte EL50 4654 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte EL50 4654 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
