Daten und Bilder der Röhre: EL39

🔎 Beschreibung der Röhre: EL39

Name	EL39
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

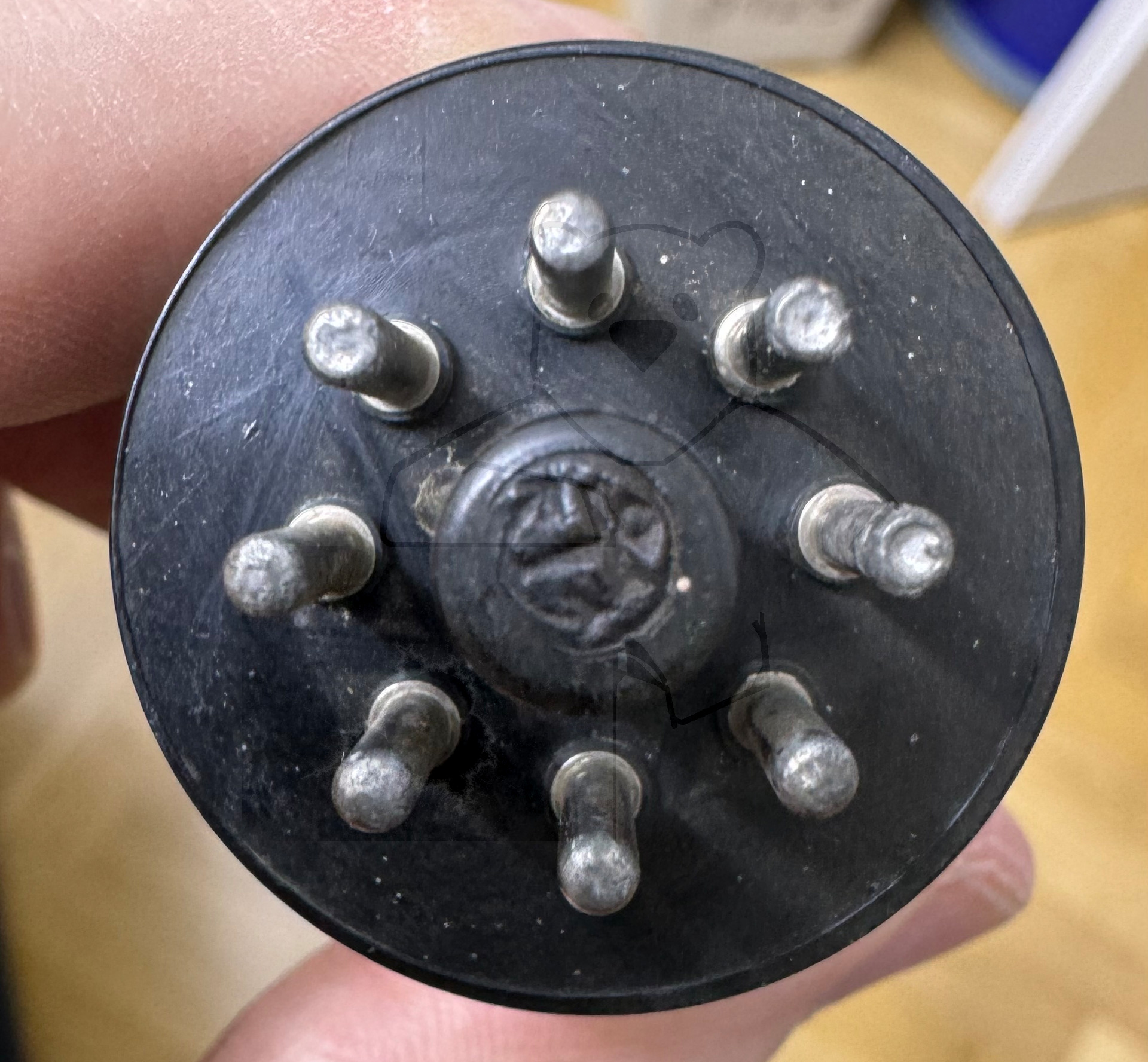

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2019 21:25:37

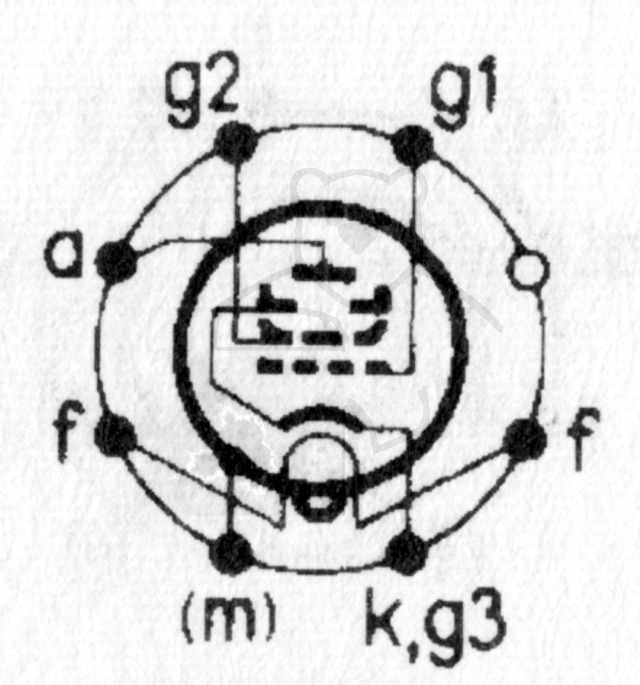

🔎 Beschreibung der Systeme für die Röhre: EL39

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	8
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
