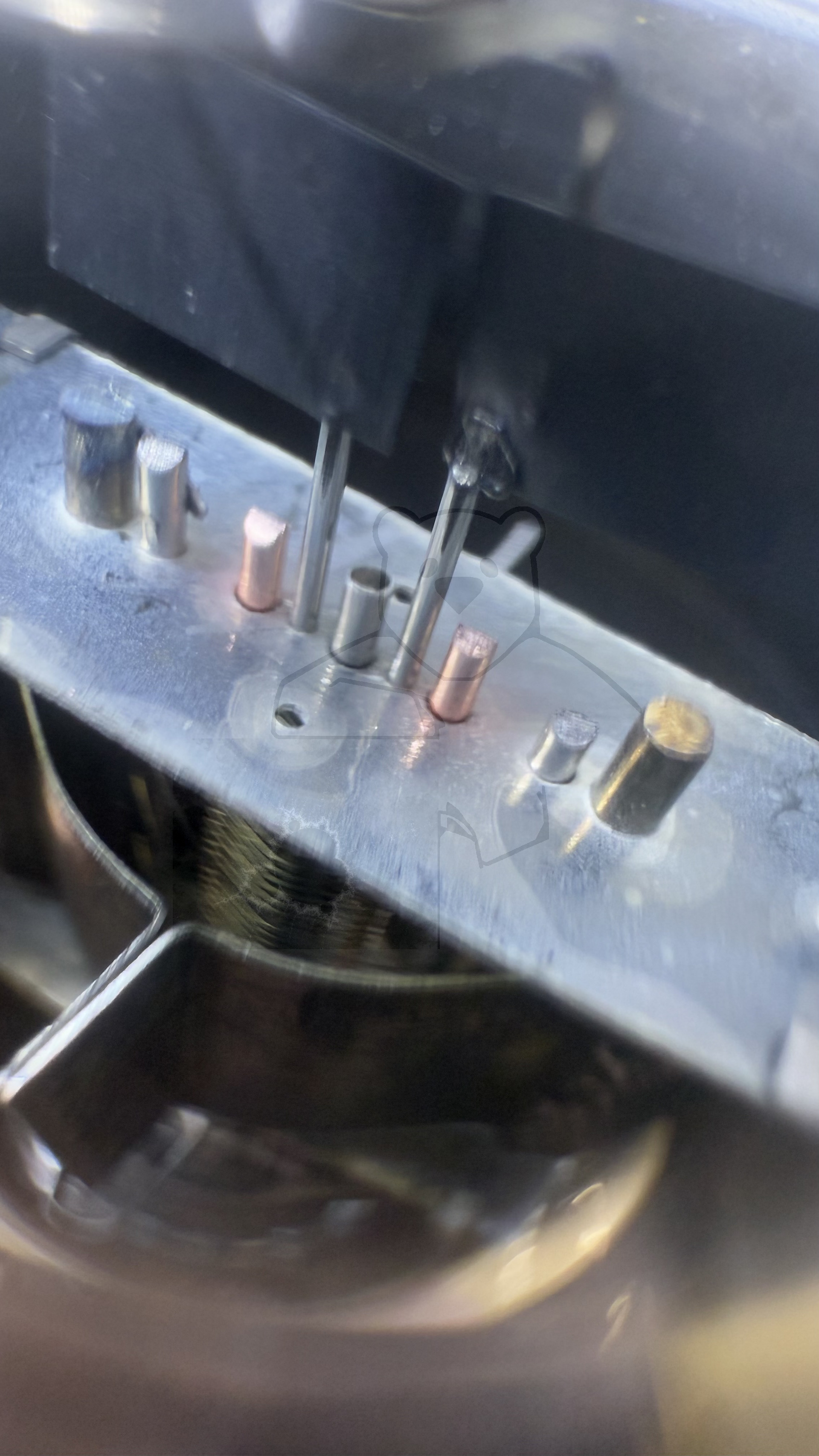

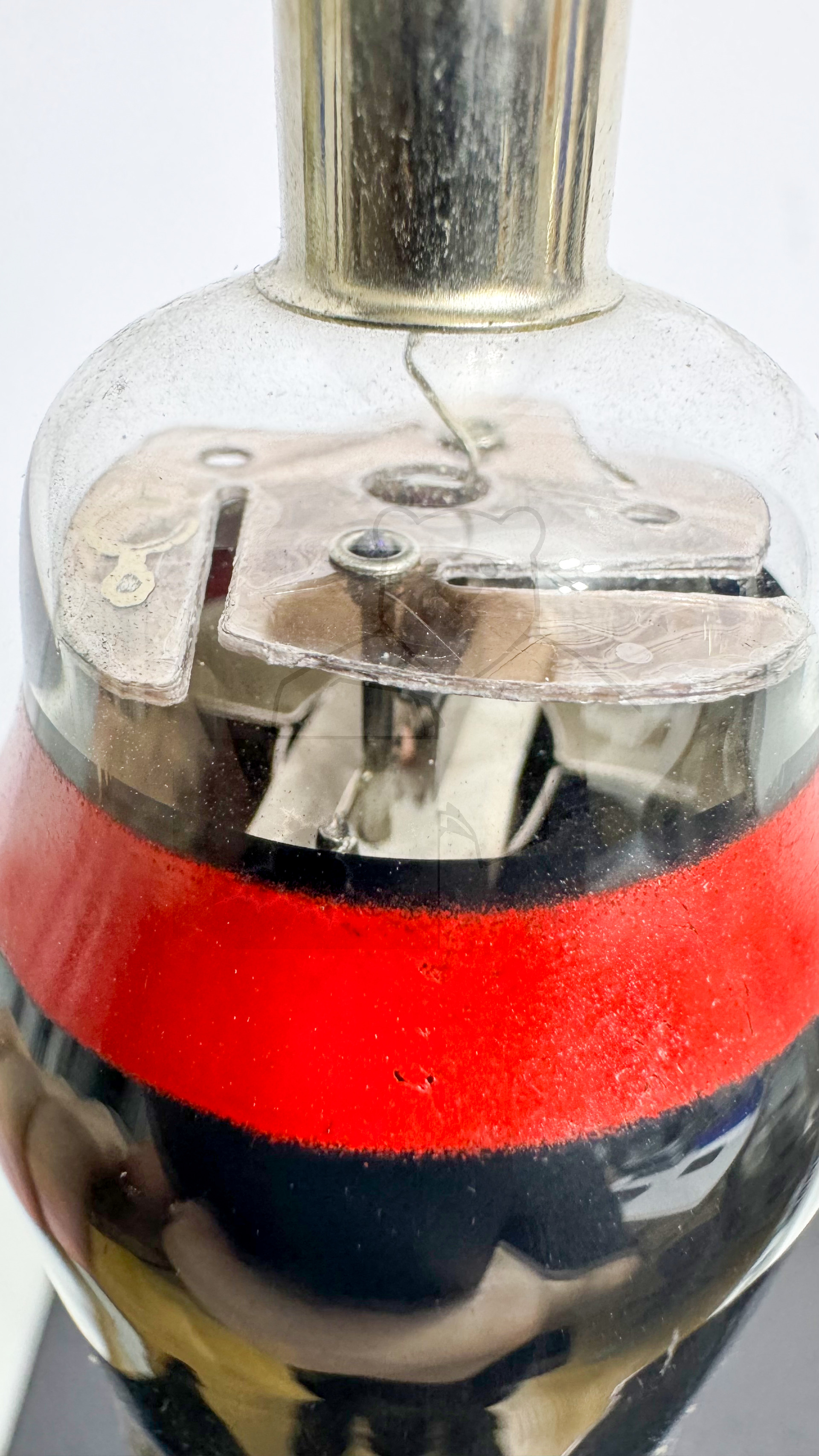

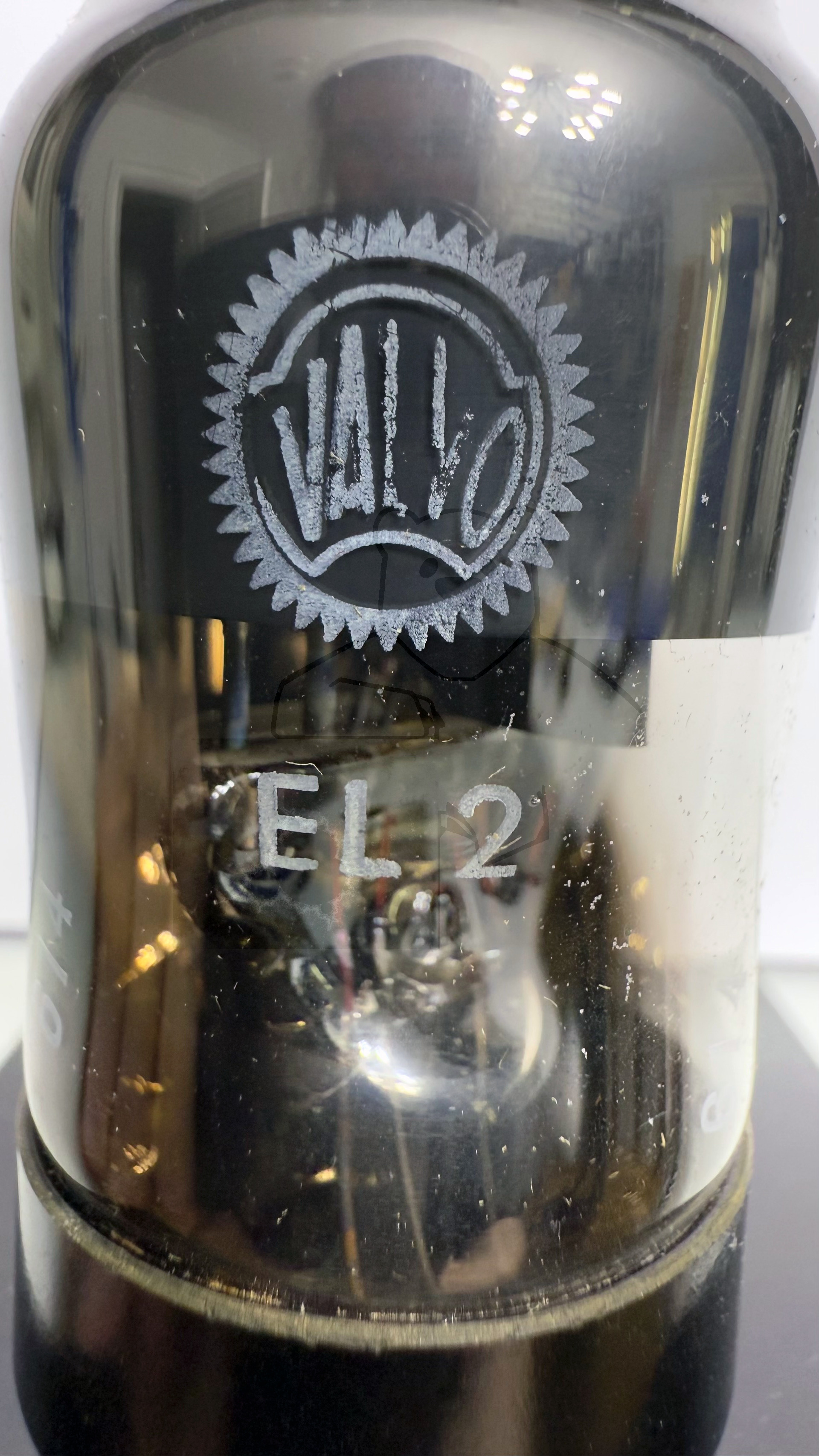

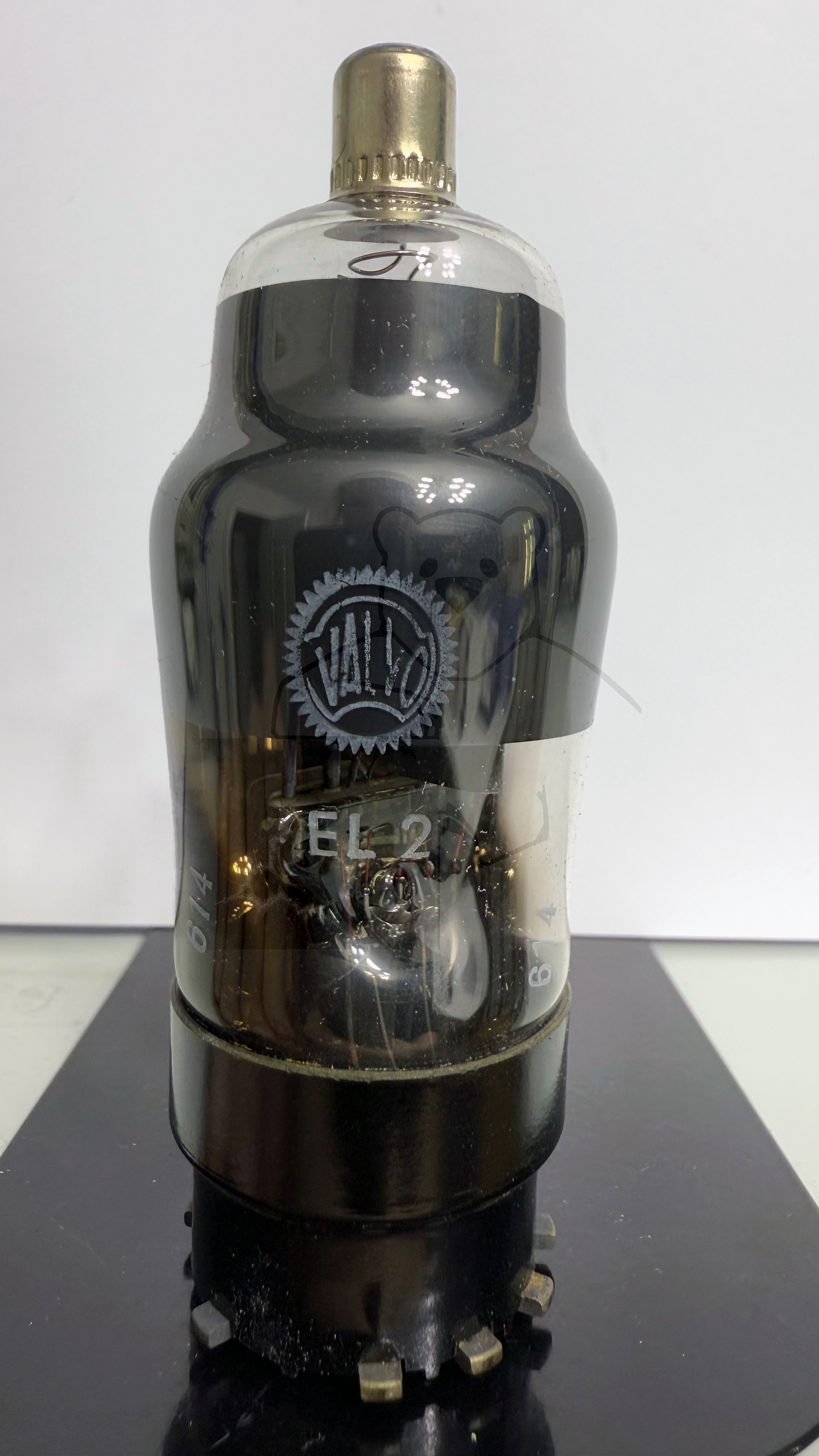

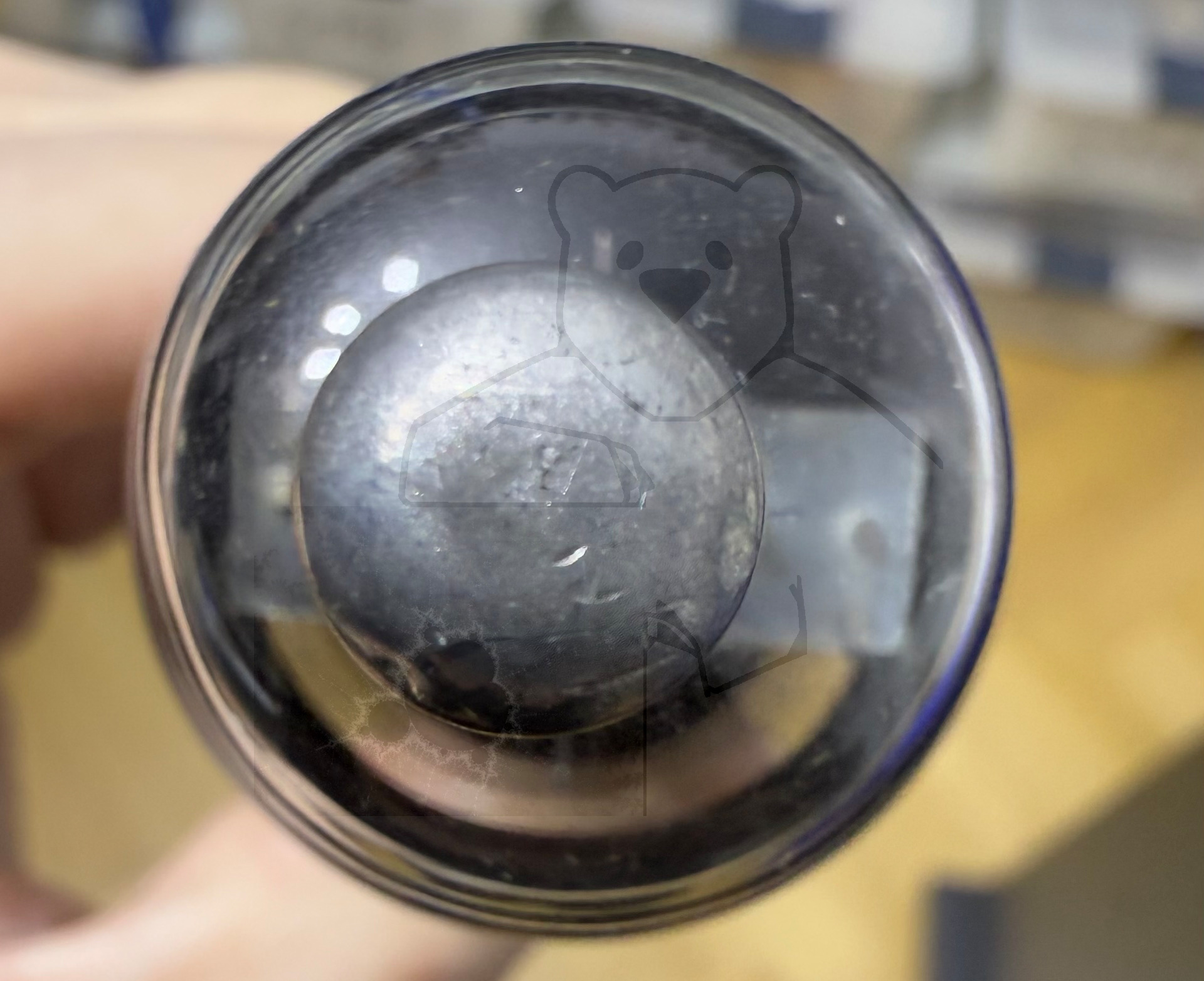

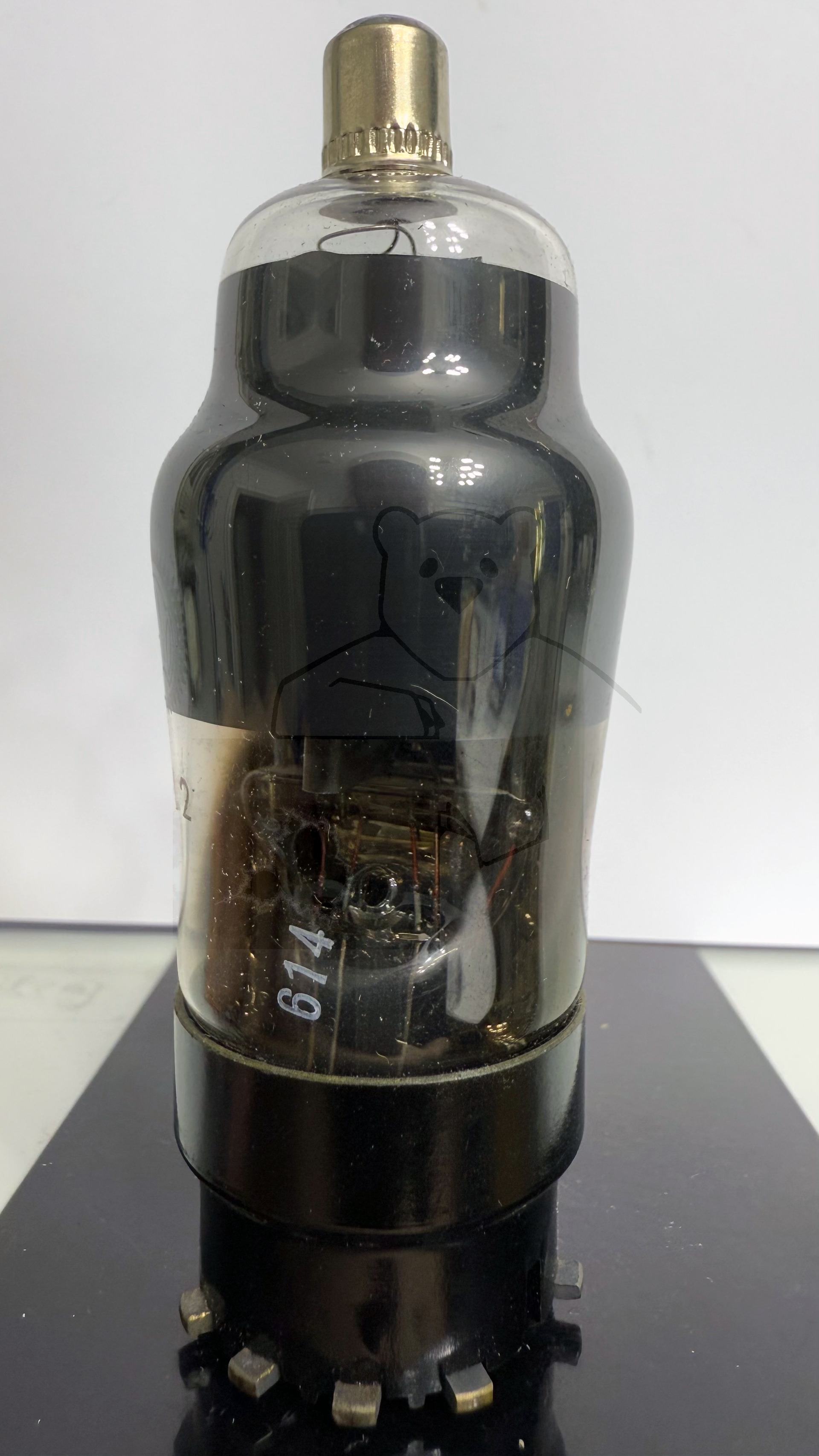

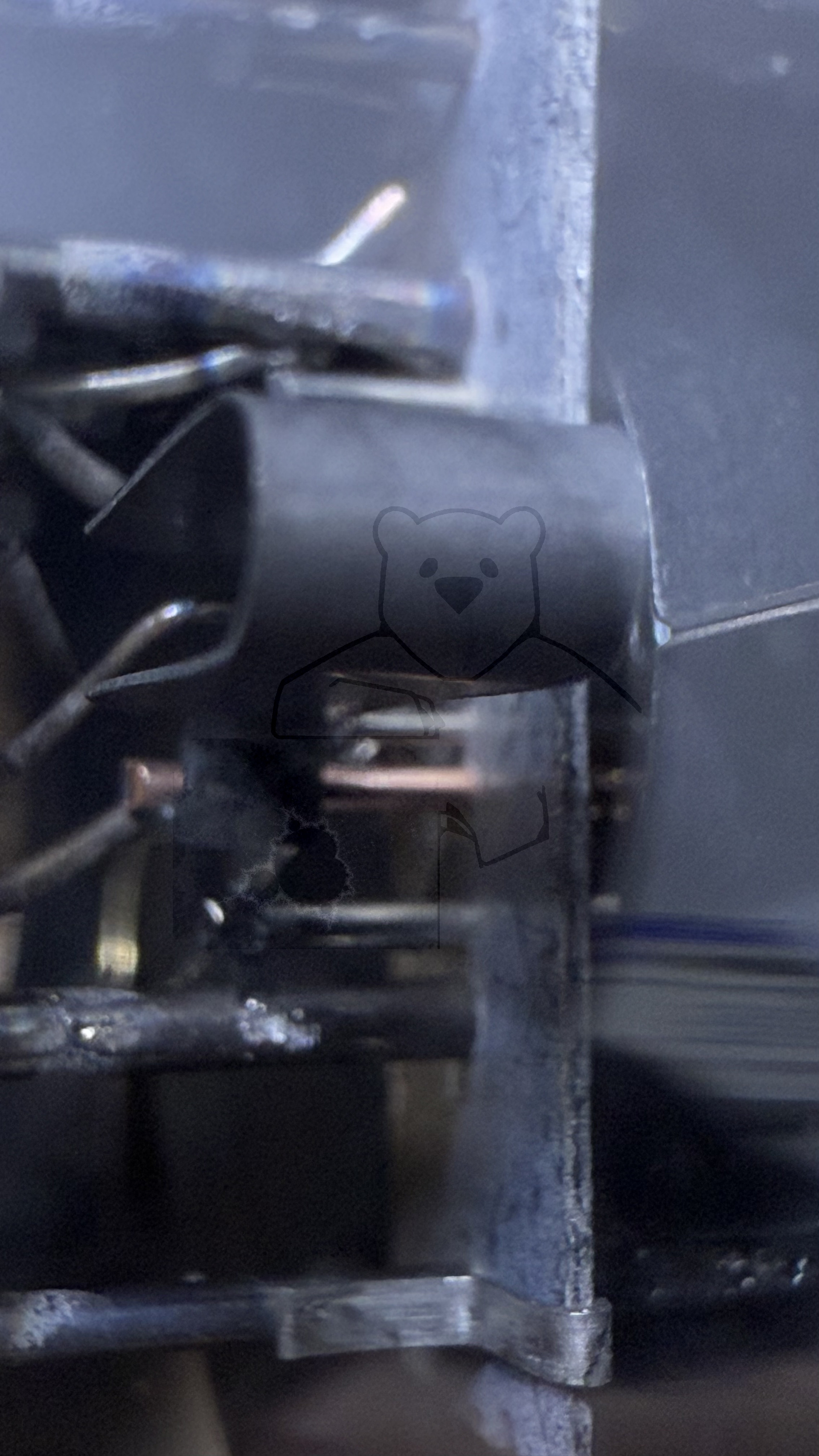

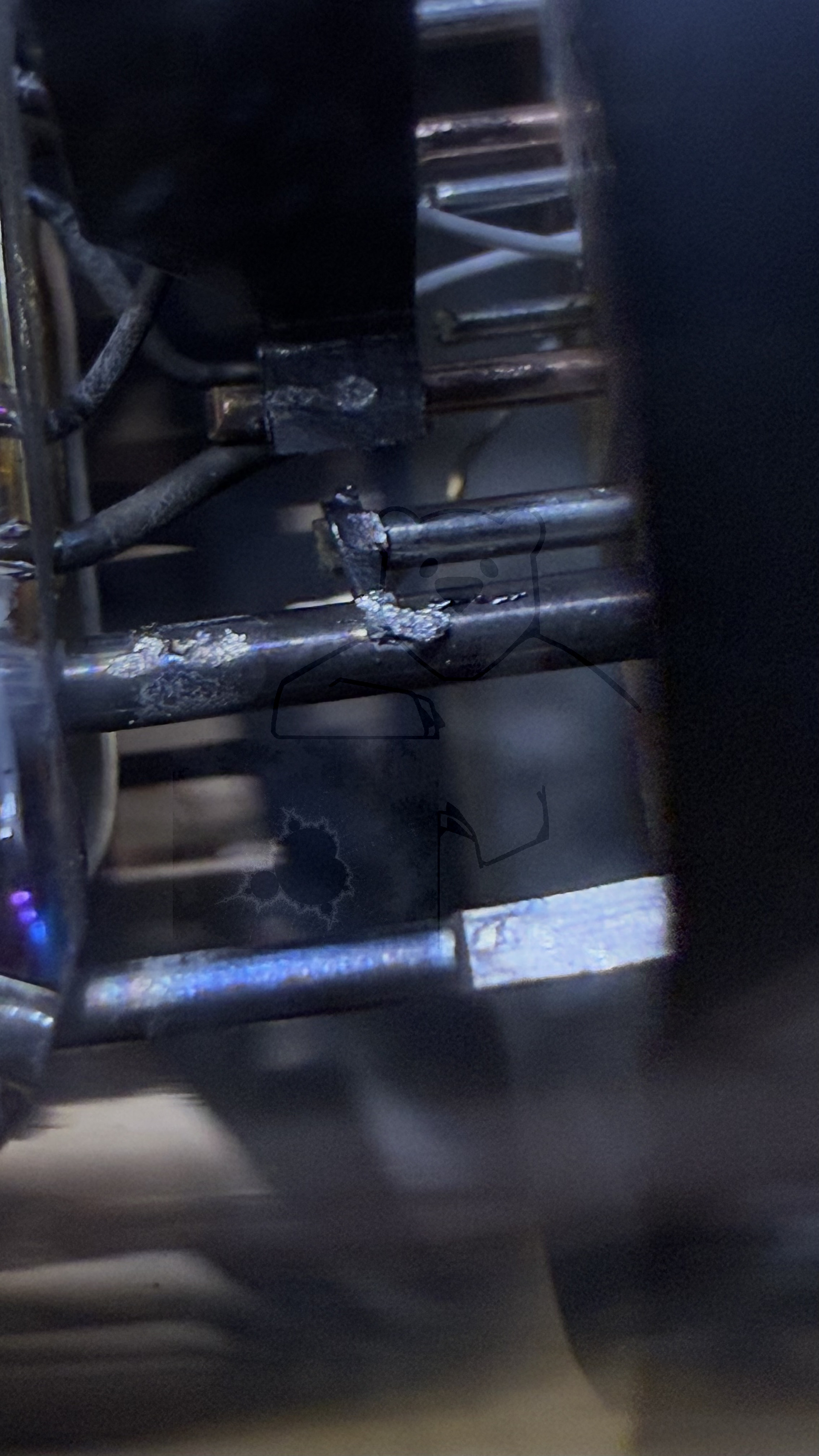

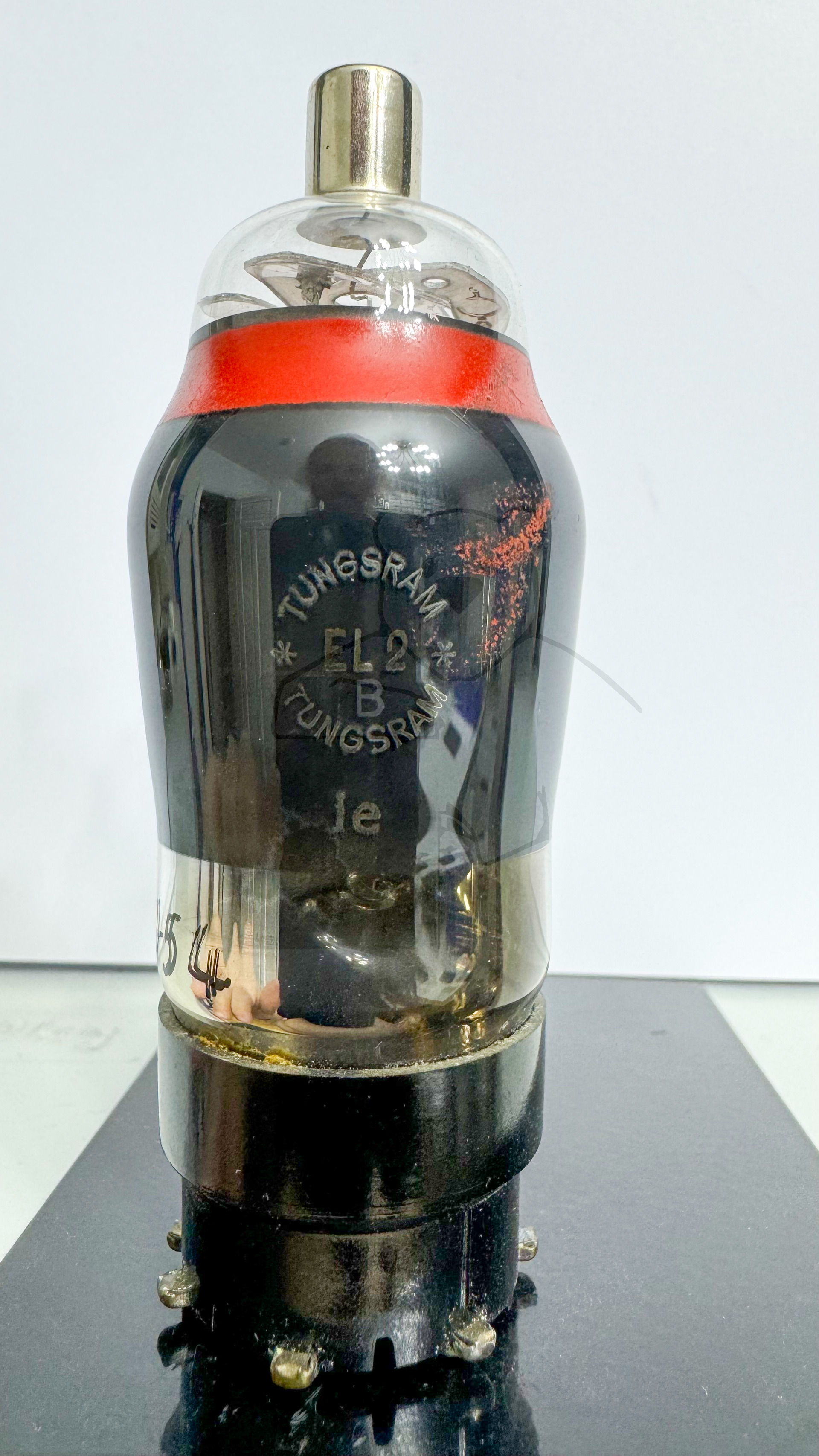

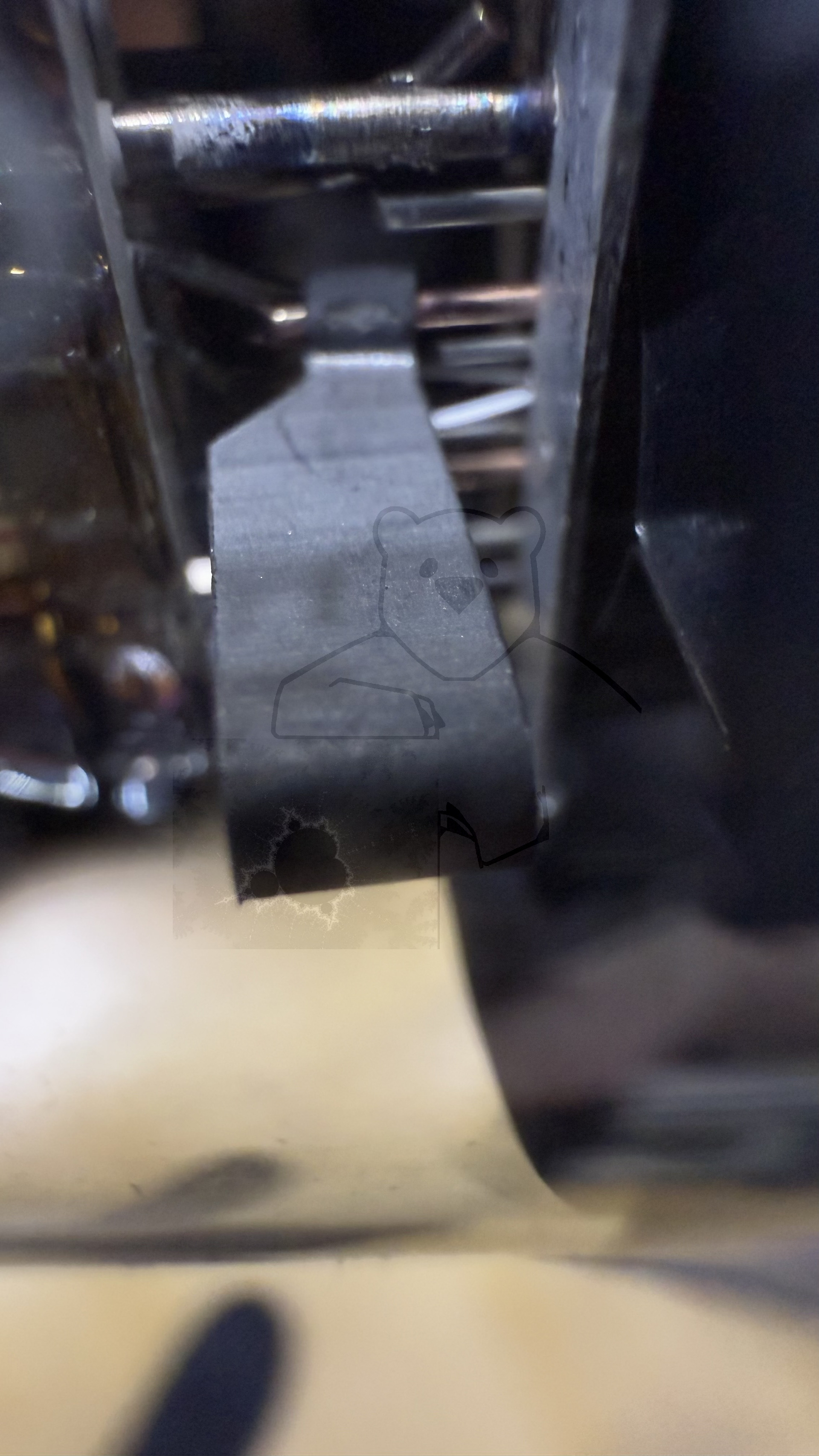

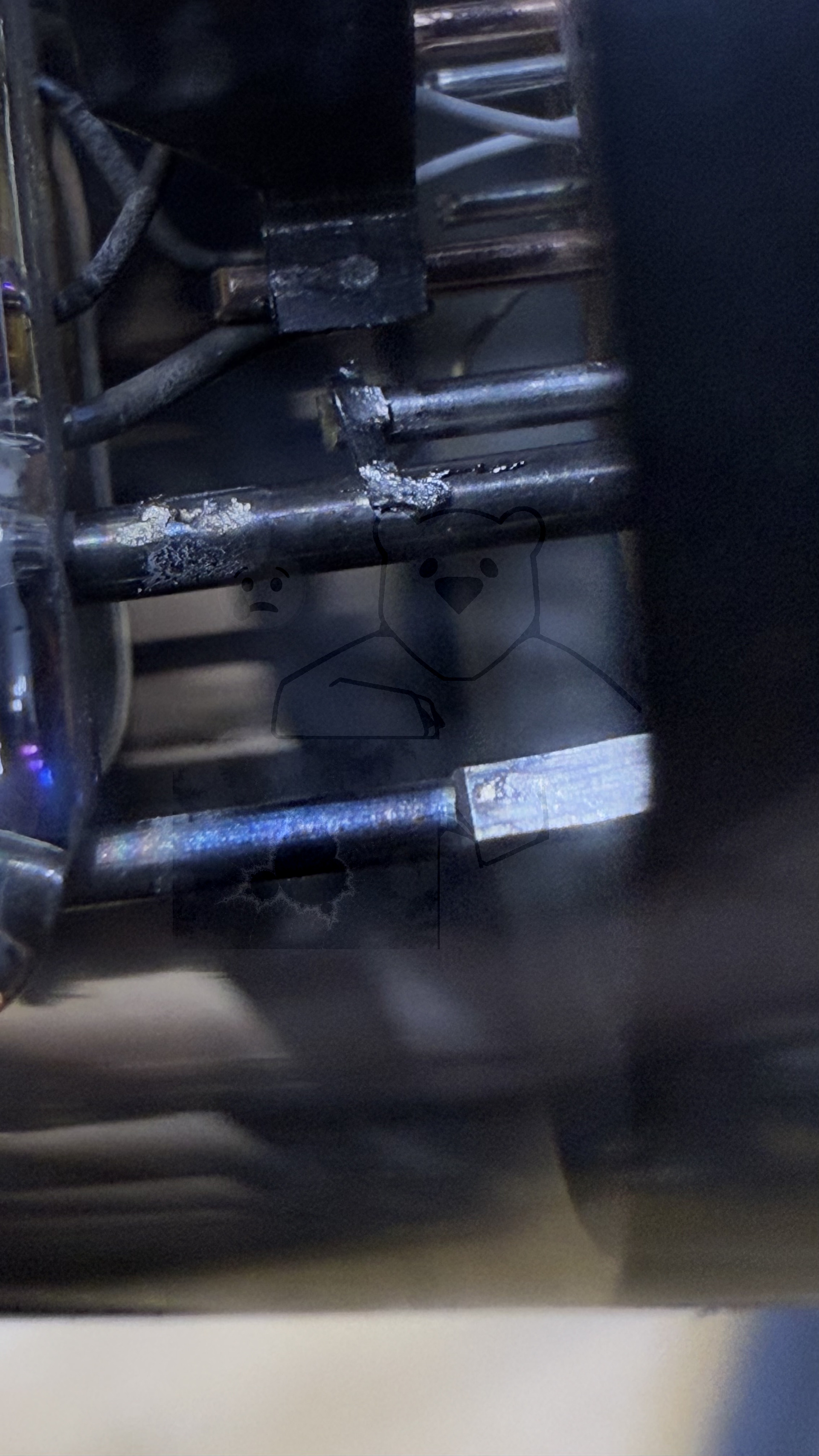

Daten und Bilder der Röhre: EL2

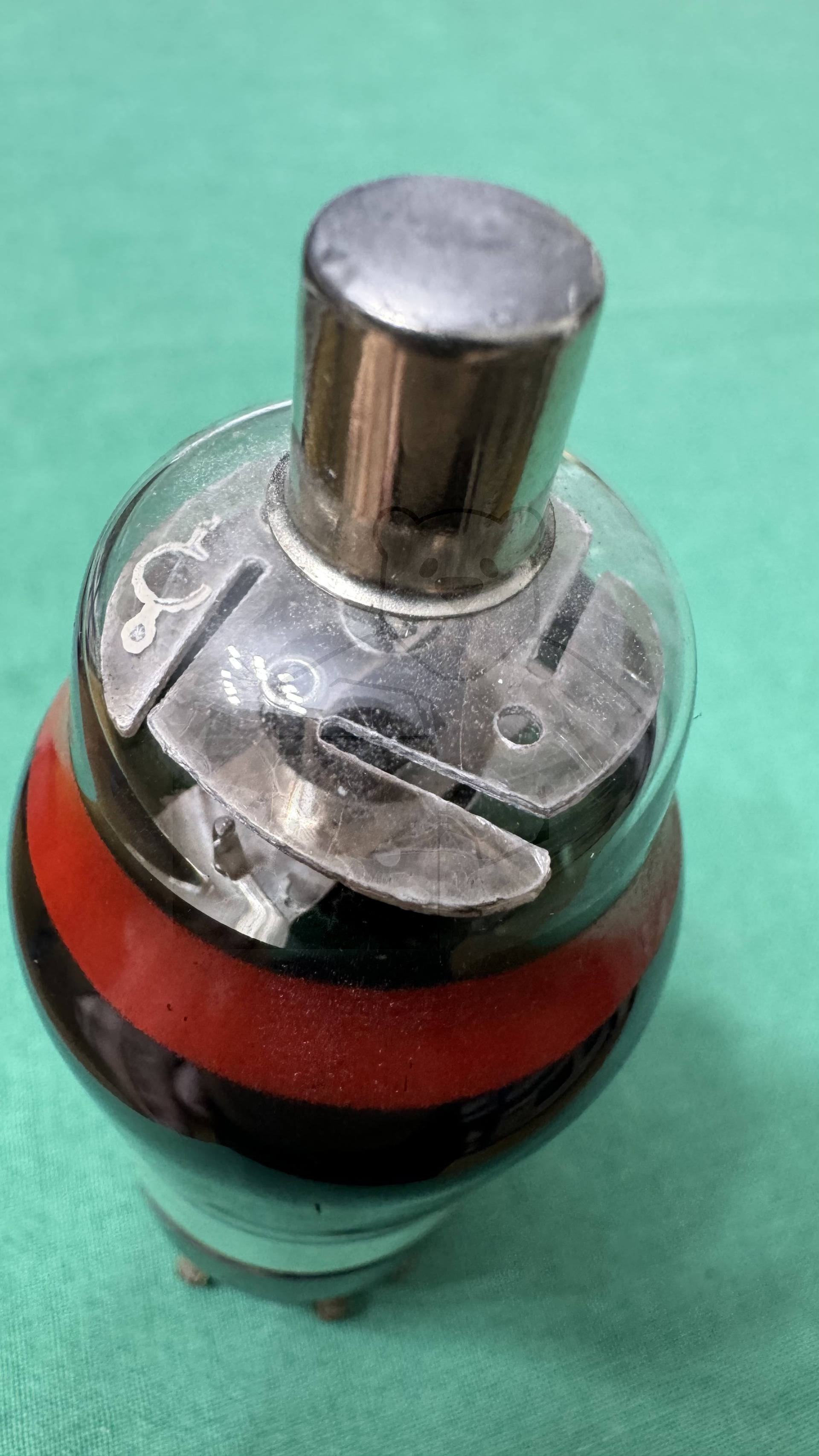

🔎 Beschreibung der Röhre: EL2

Name	EL2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

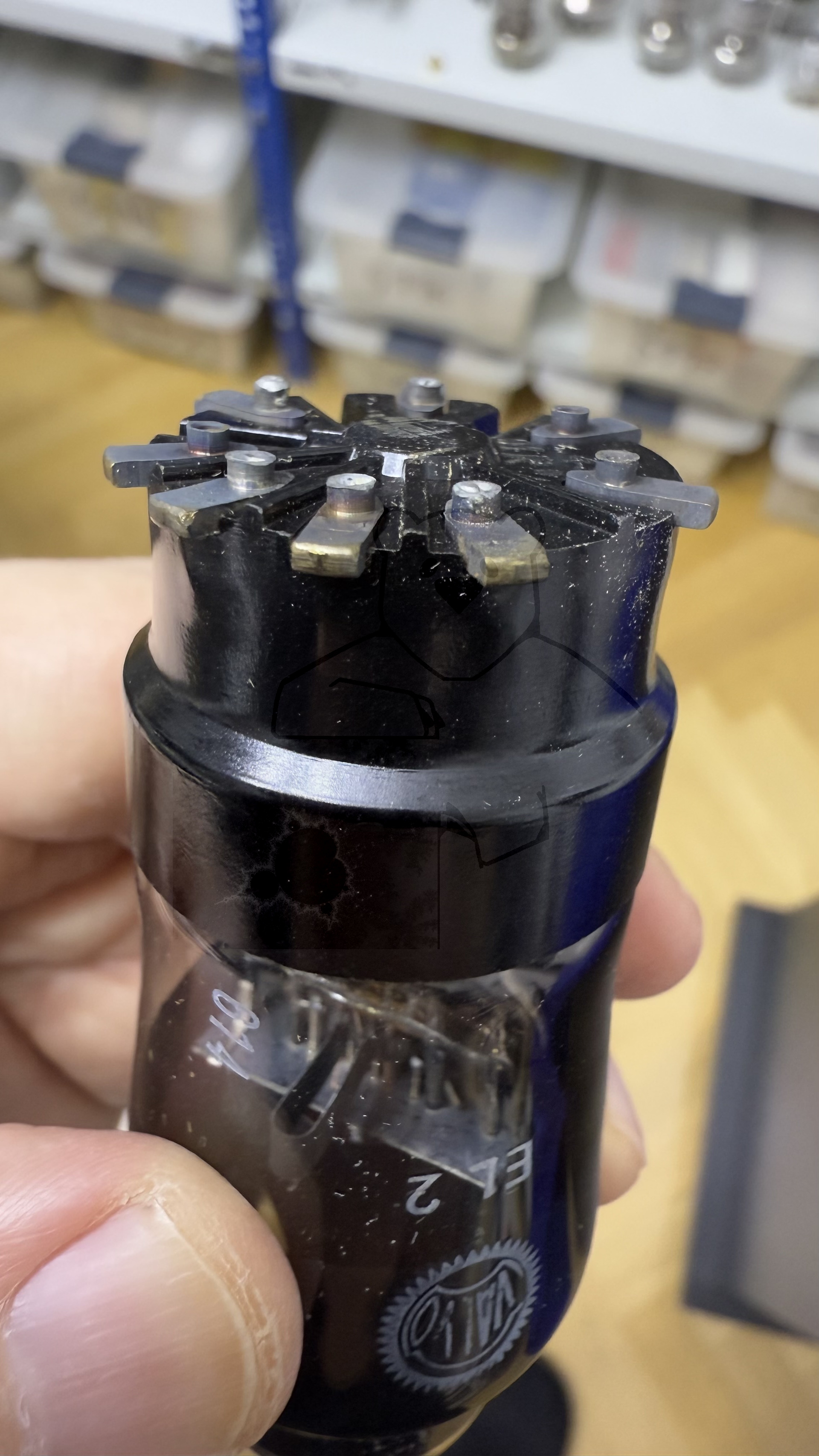

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:49:41

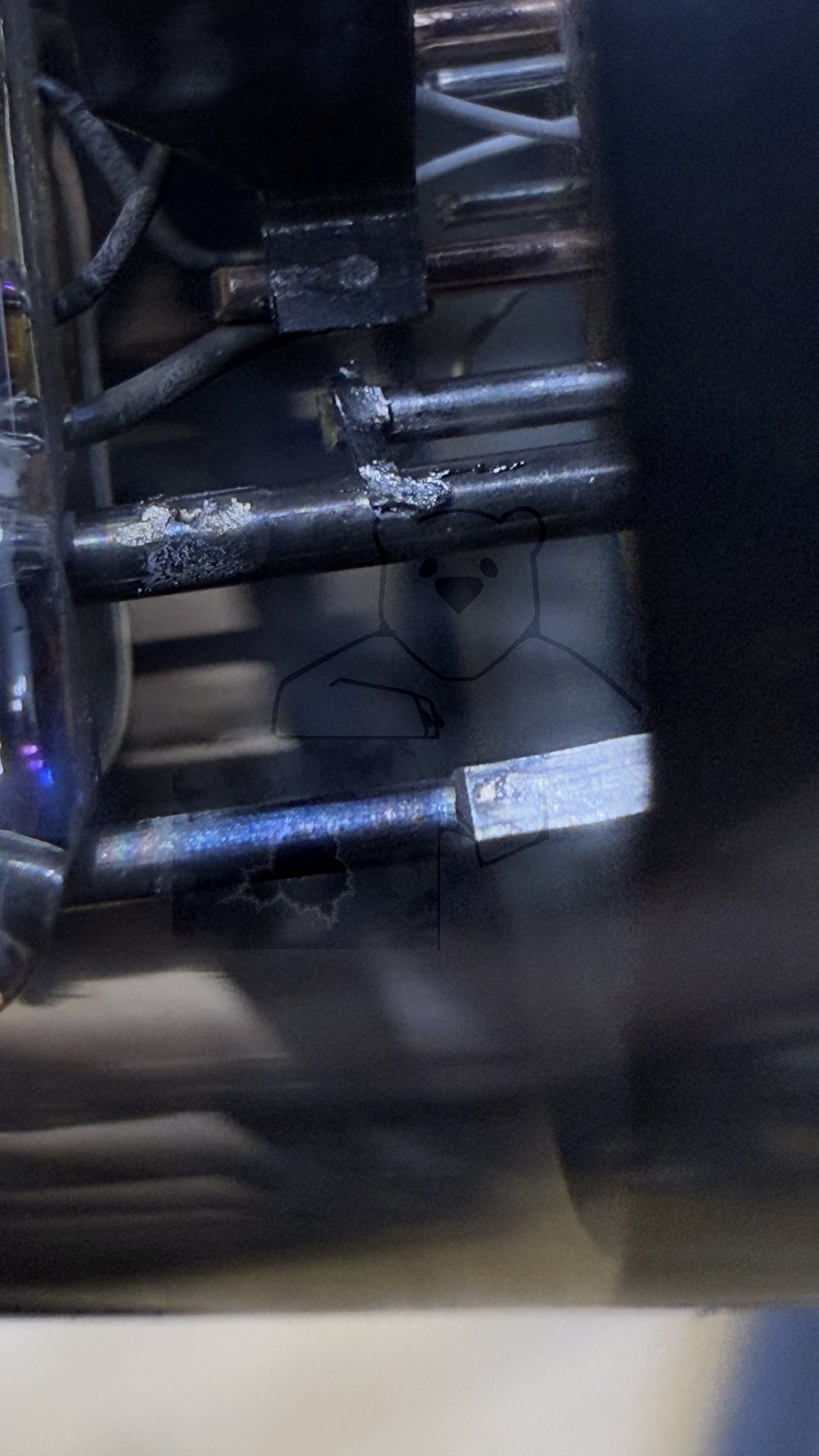

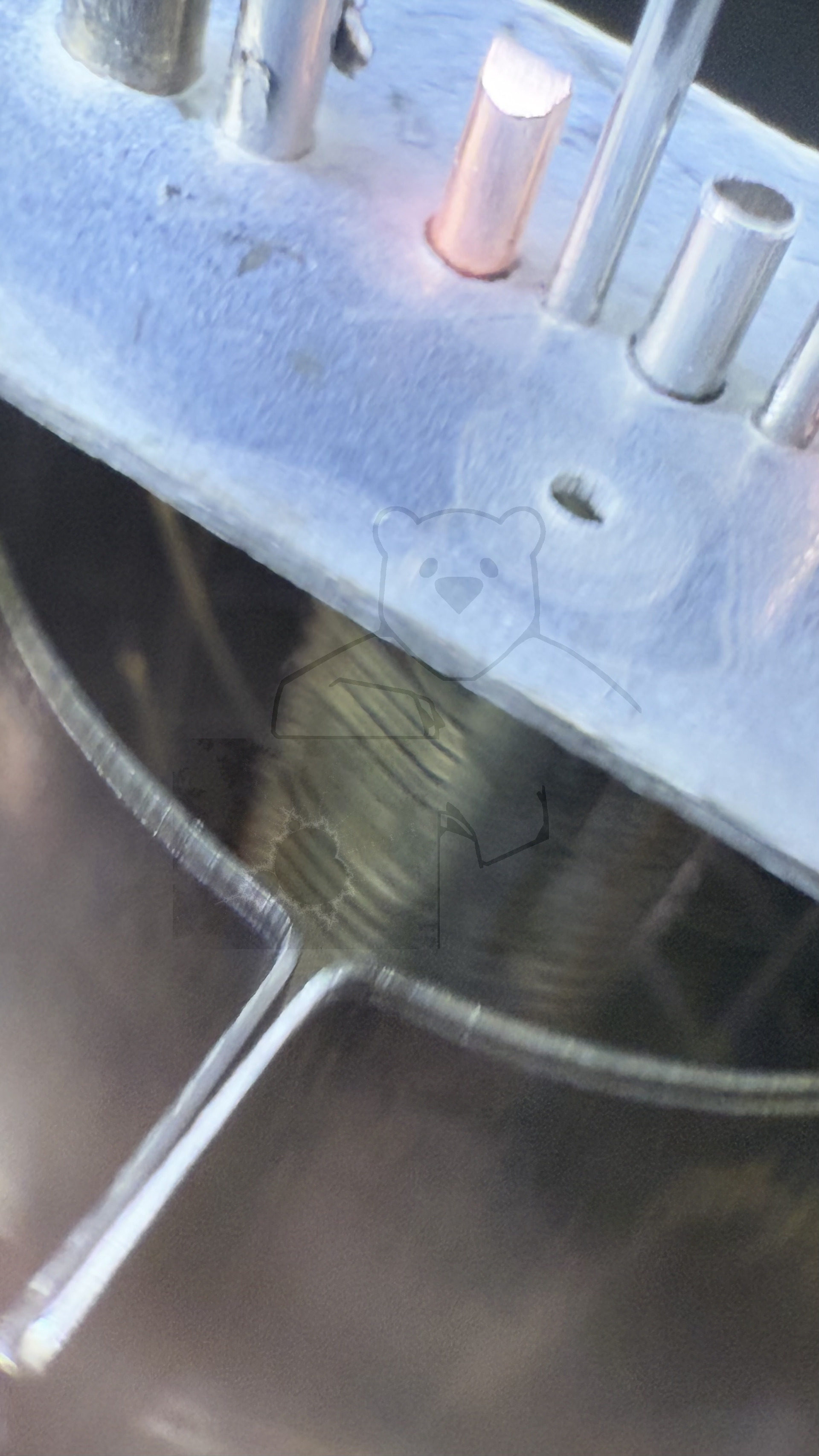

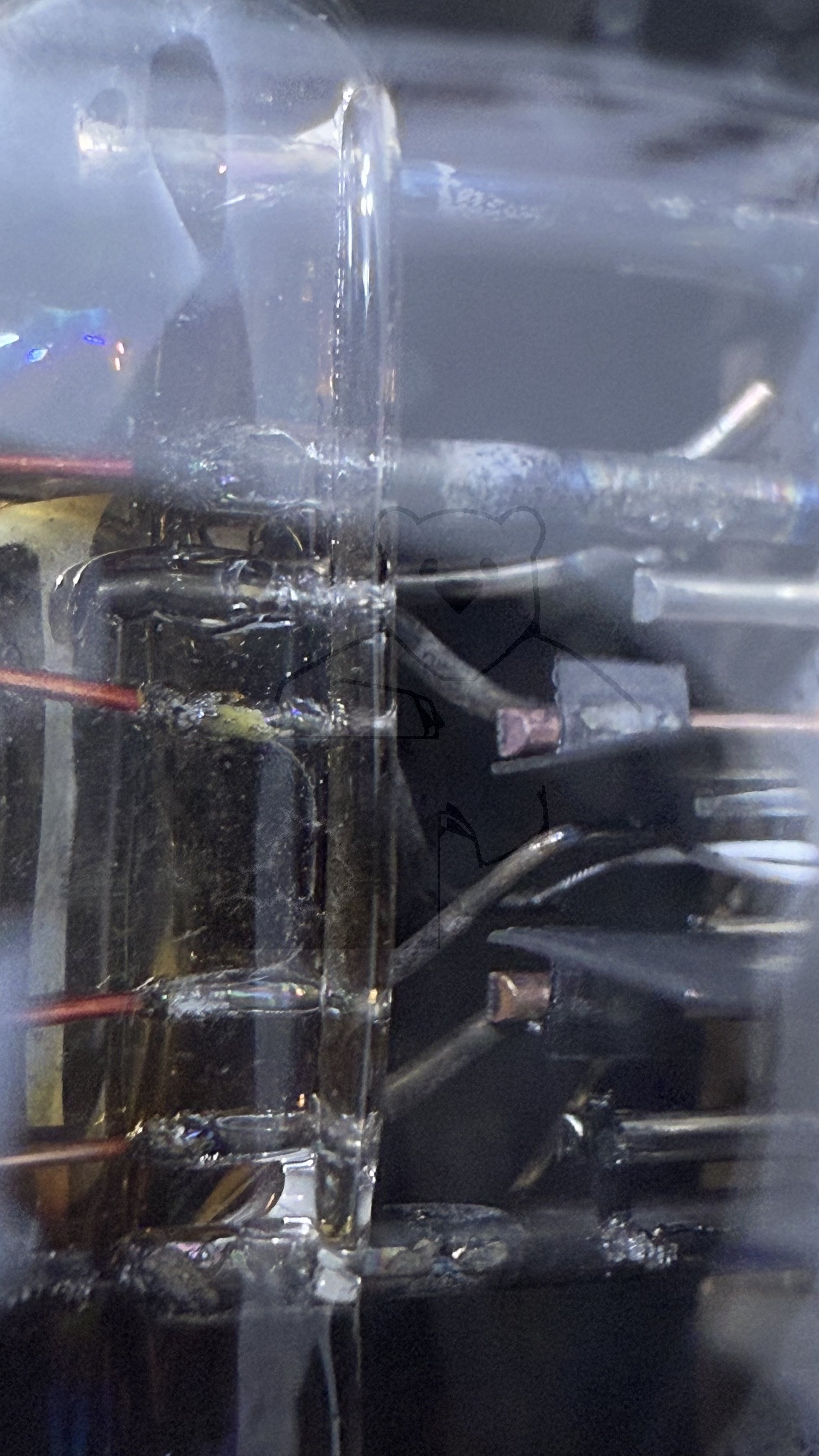

🔎 Beschreibung der Systeme für die Röhre: EL2

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

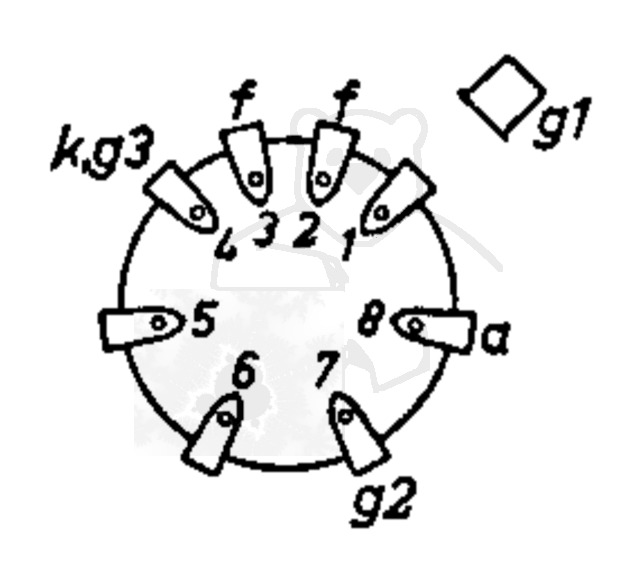

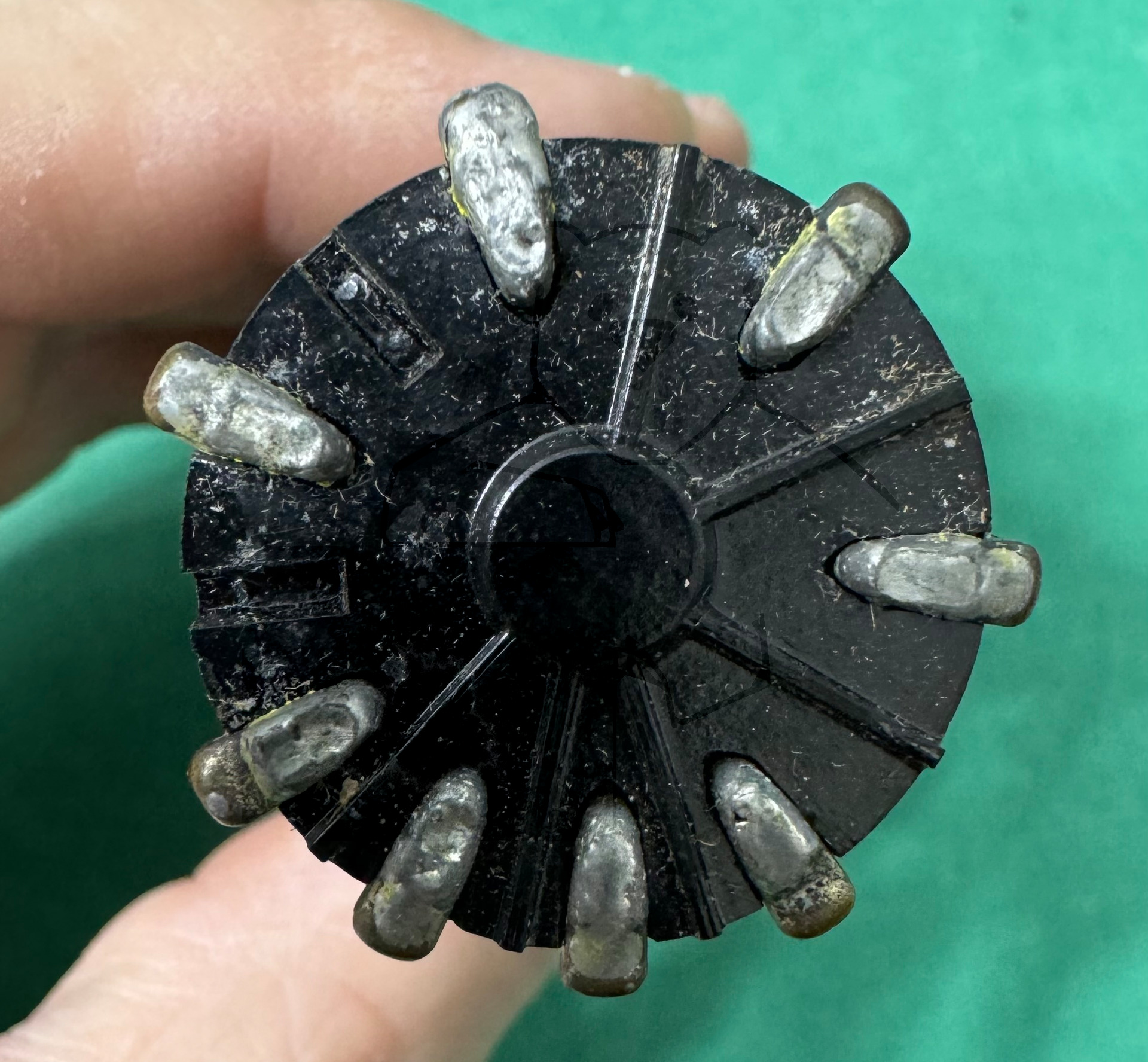

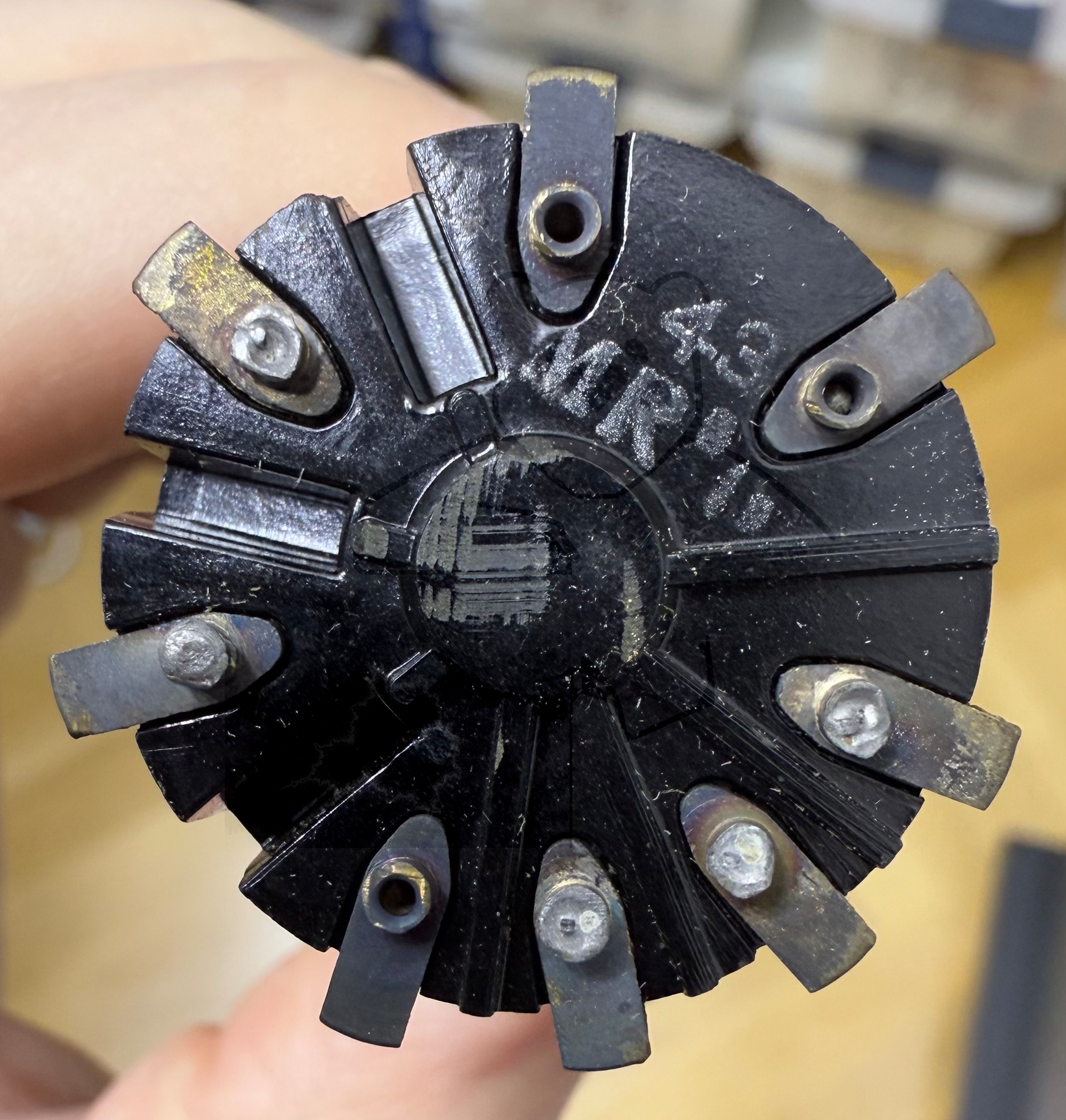

🔎 Sockelschaltung der EL2

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL2
Anwendung EL2 Version 1.pdf (401 kB)
Anwendung EL2 Version 2 [www.tubedata.info].pdf (556 kB)
Anwendung EL2 Version 3 [www.tubedata.info].pdf (118 kB)
Anwendung EL2 Version 4 [www.tubedata.info].pdf (401 kB)
Datenblatt EL2 Philips.pdf (37 kB)
Pruefkarte EL2 - Neuberger RPM370 Roehrenmessgeraet.pdf (189 kB)
Pruefkarte EL2 EL3 4694 EL3N - Funke W19 Roehrenpruefer.pdf (186 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
