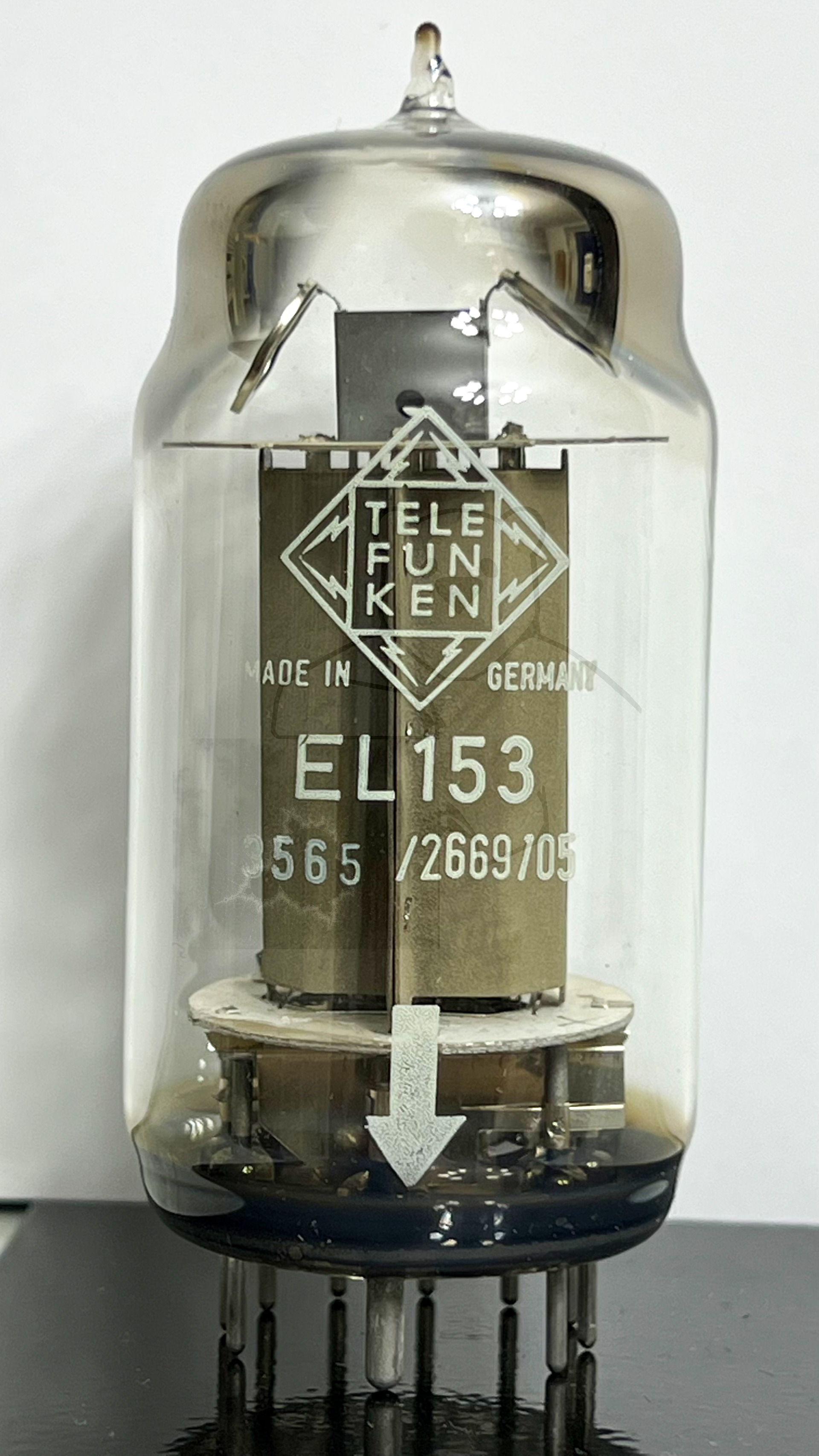

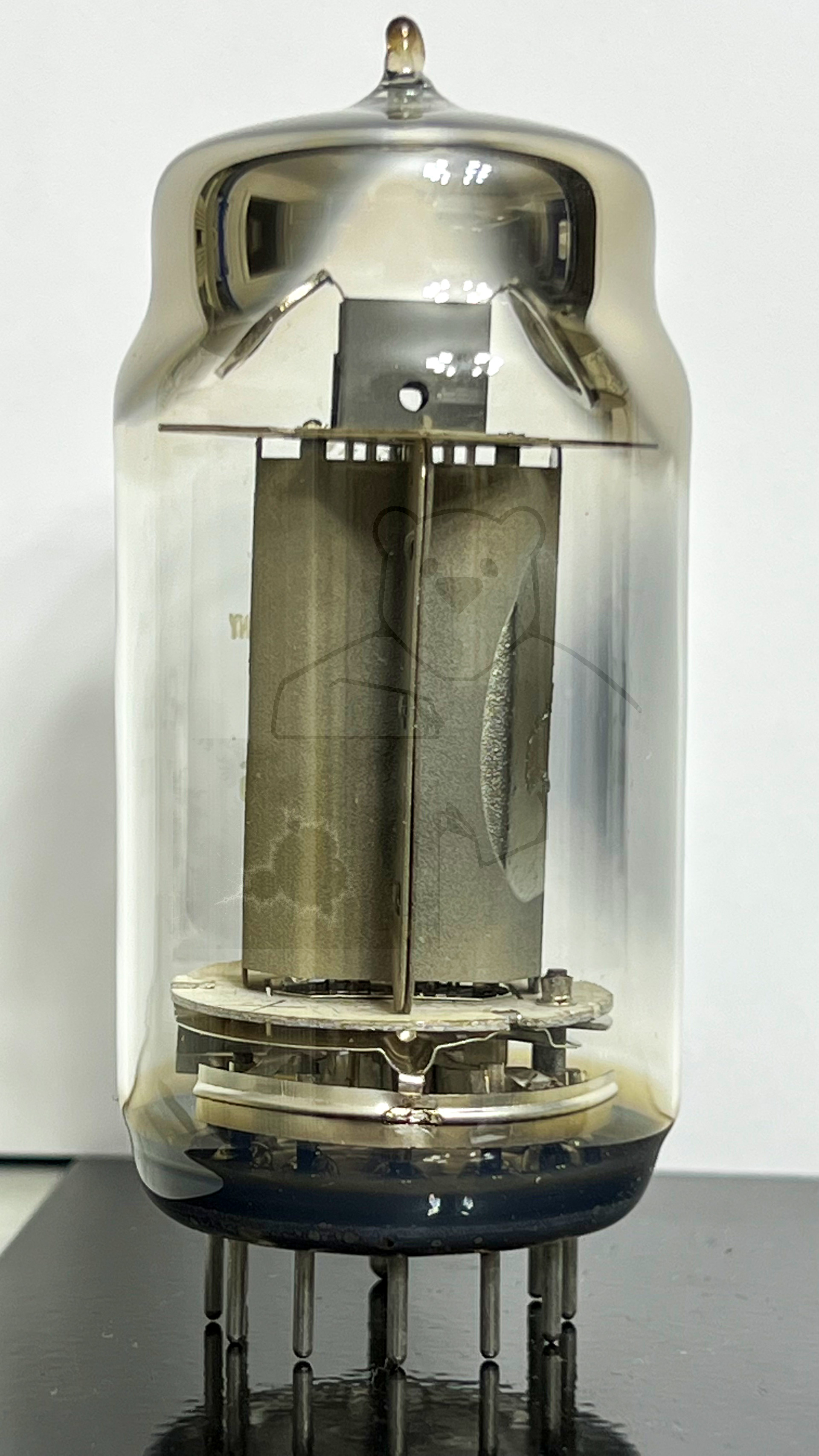

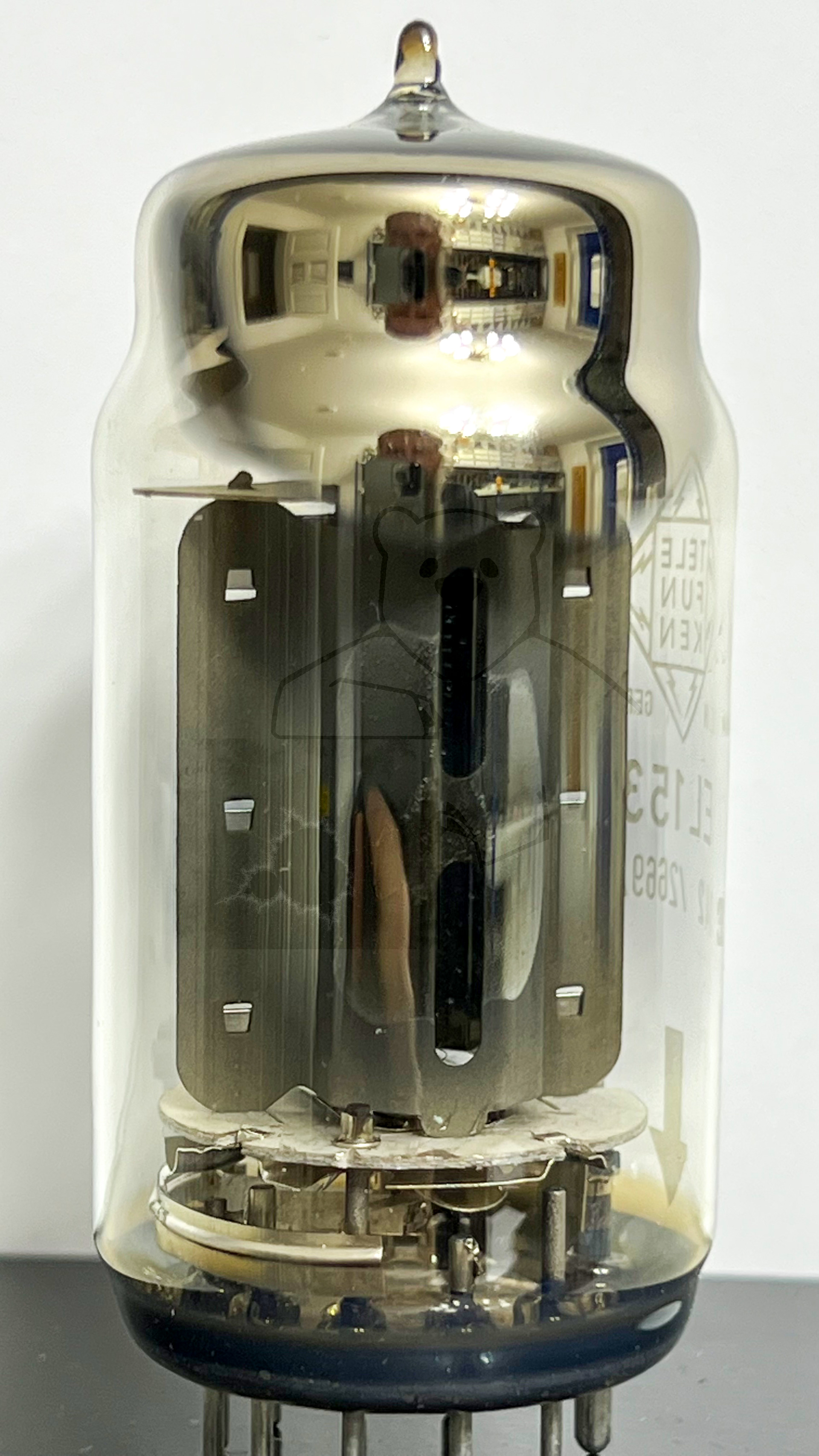

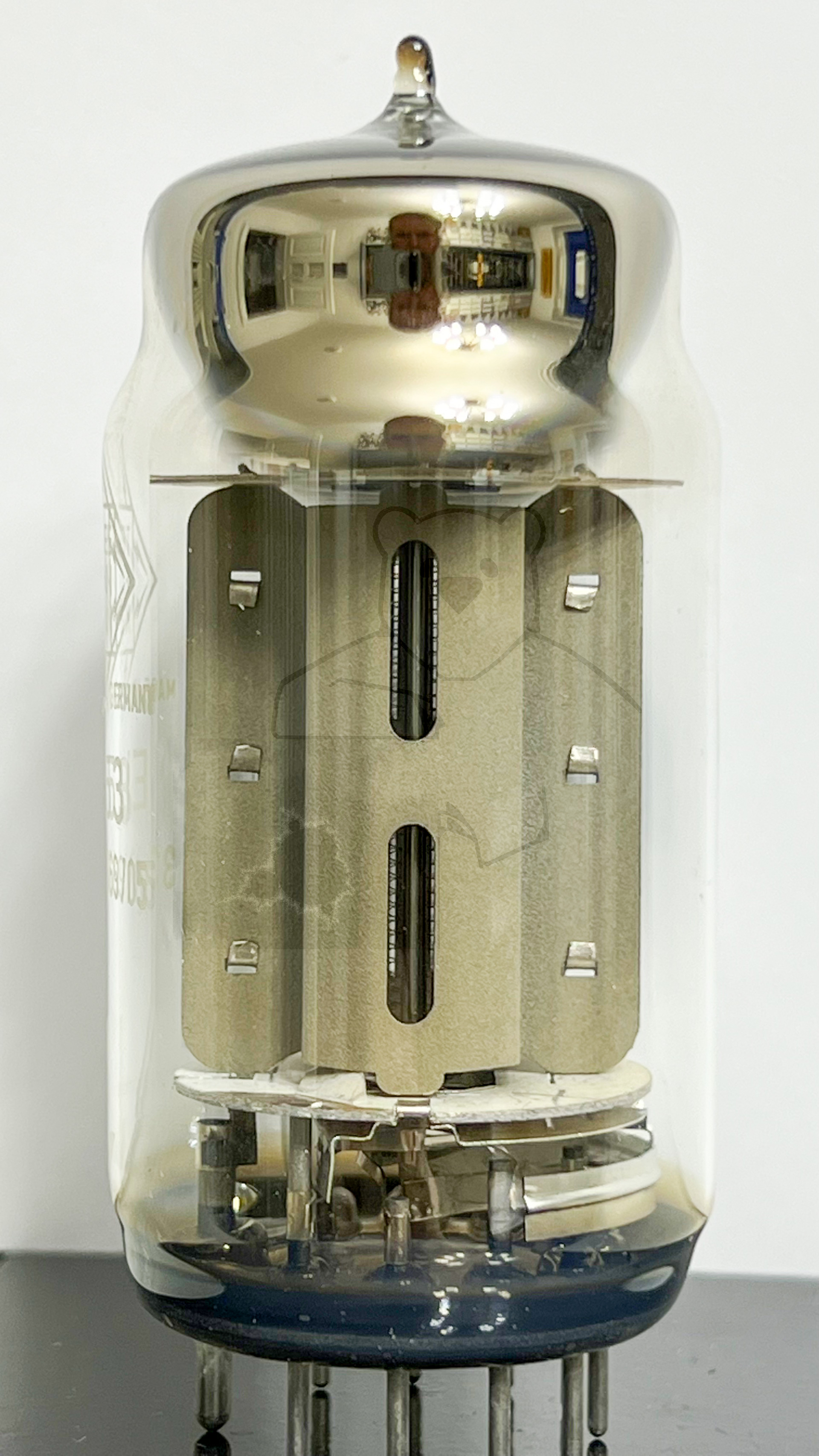

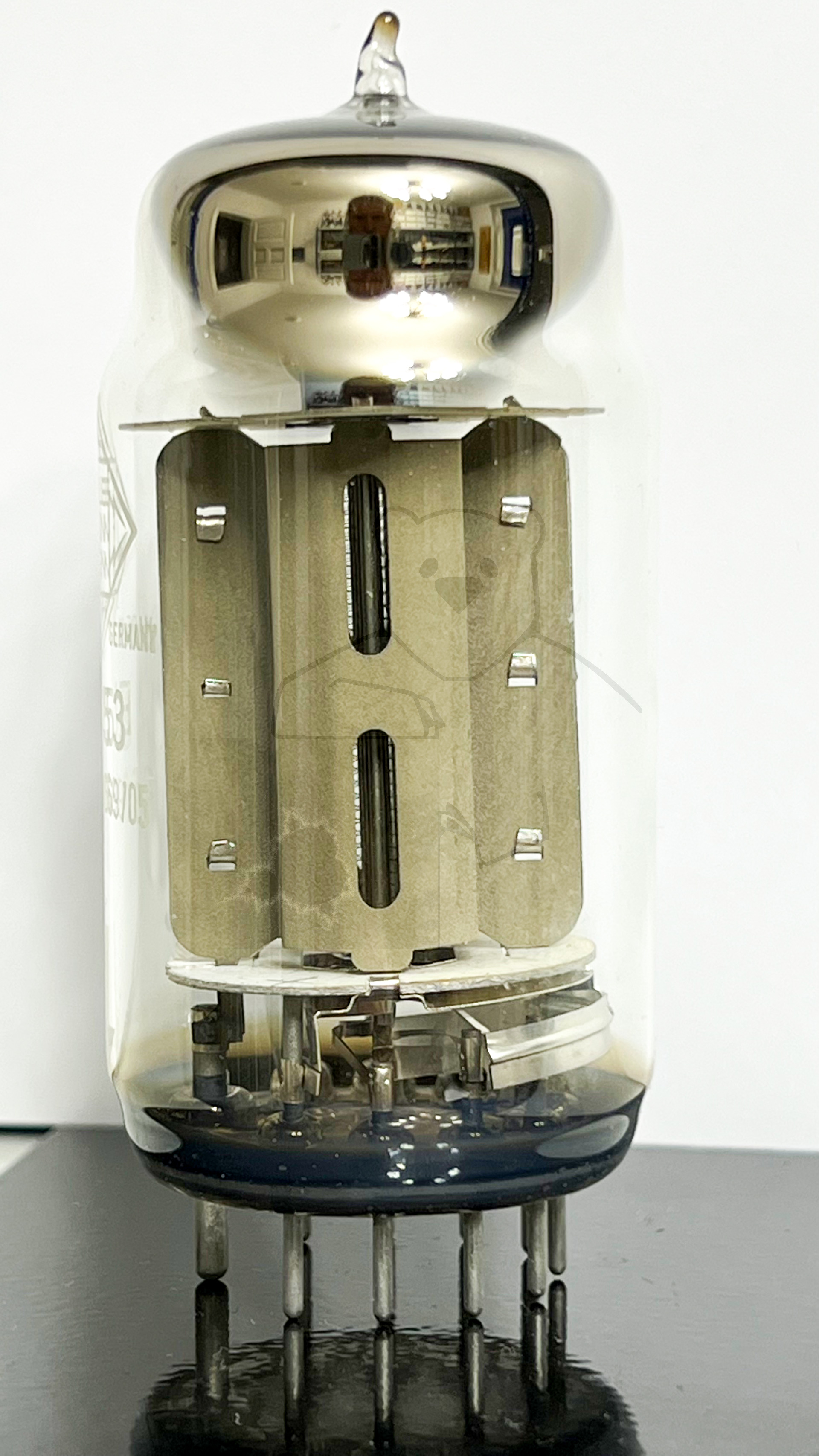

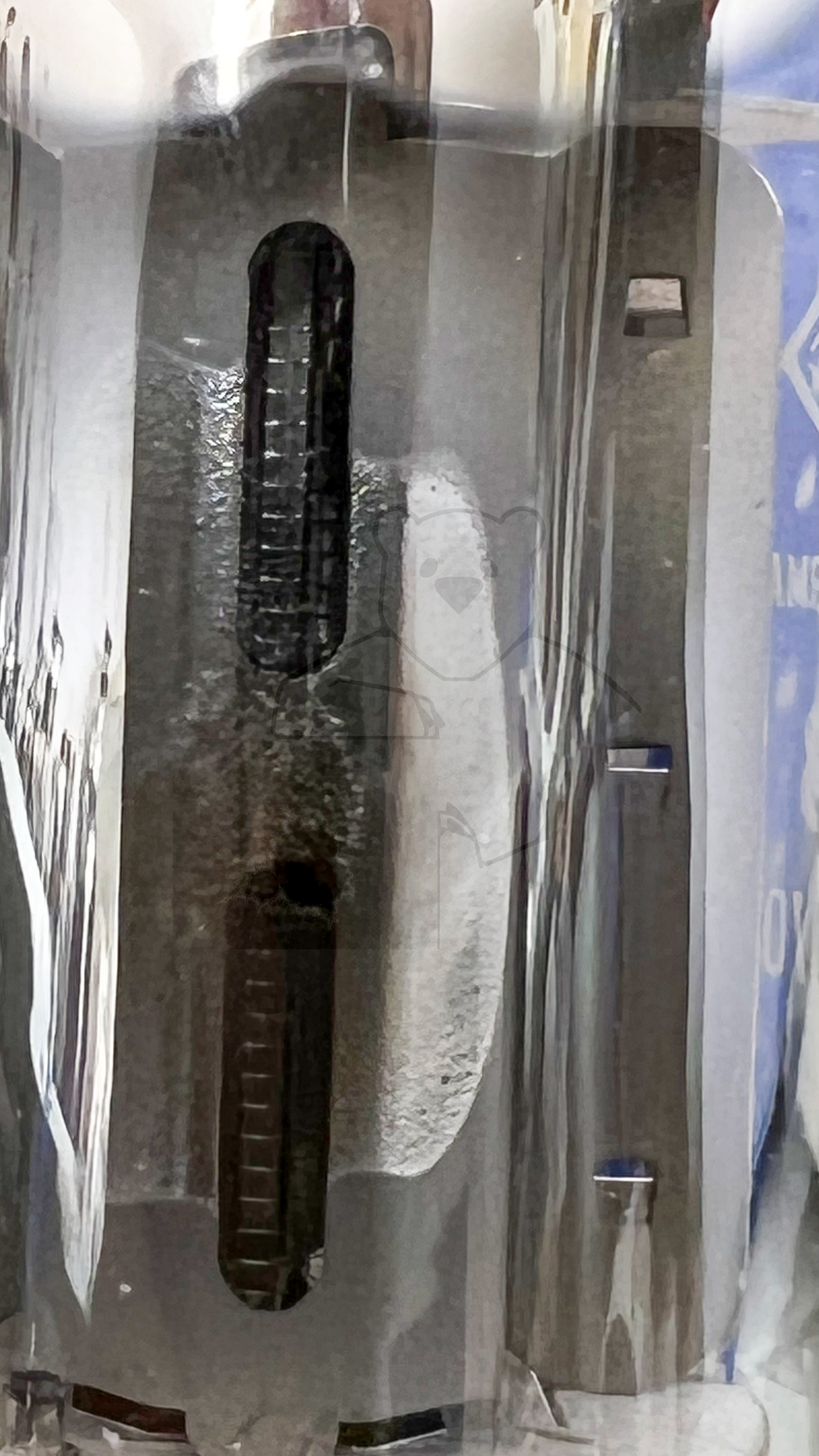

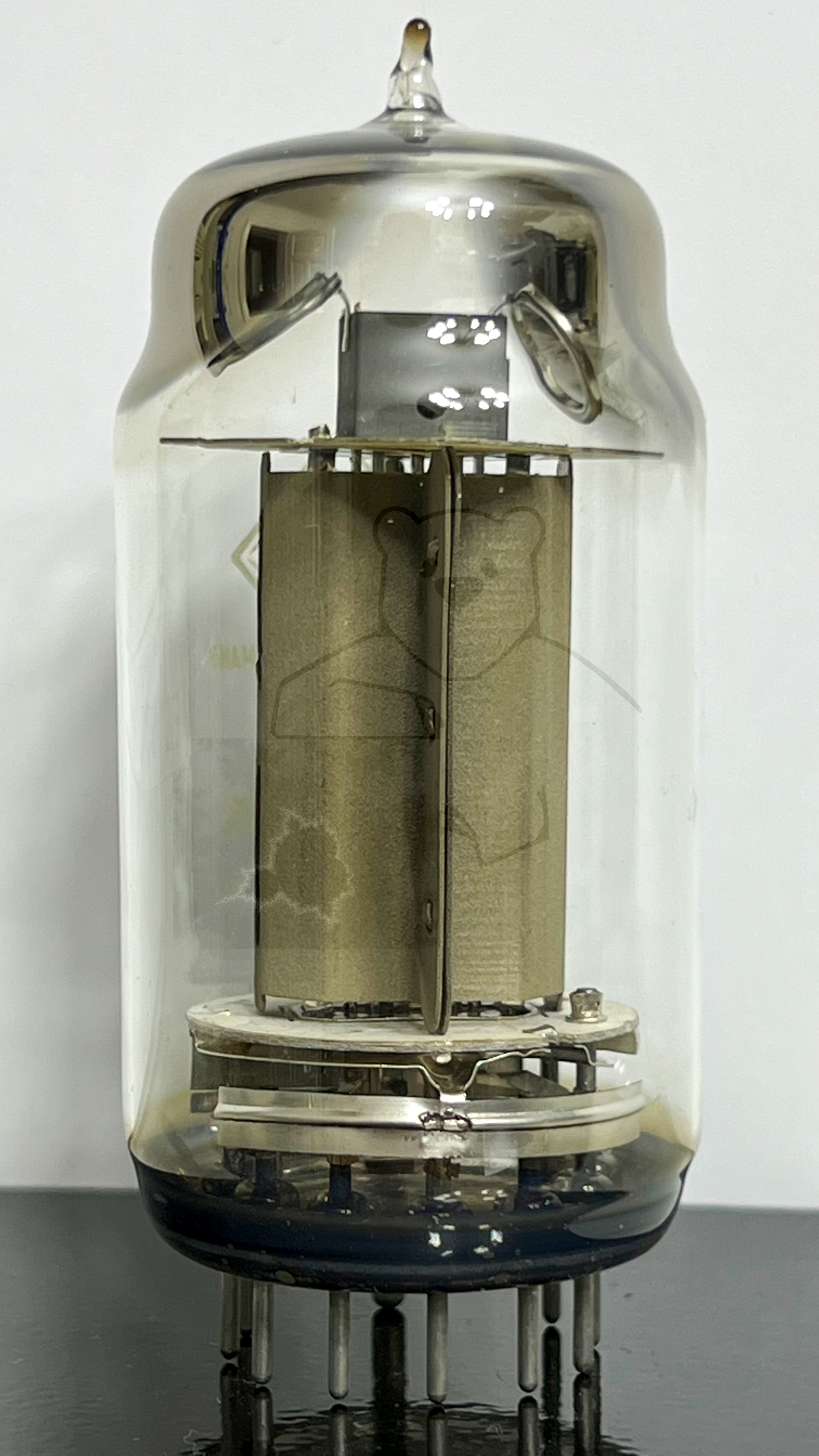

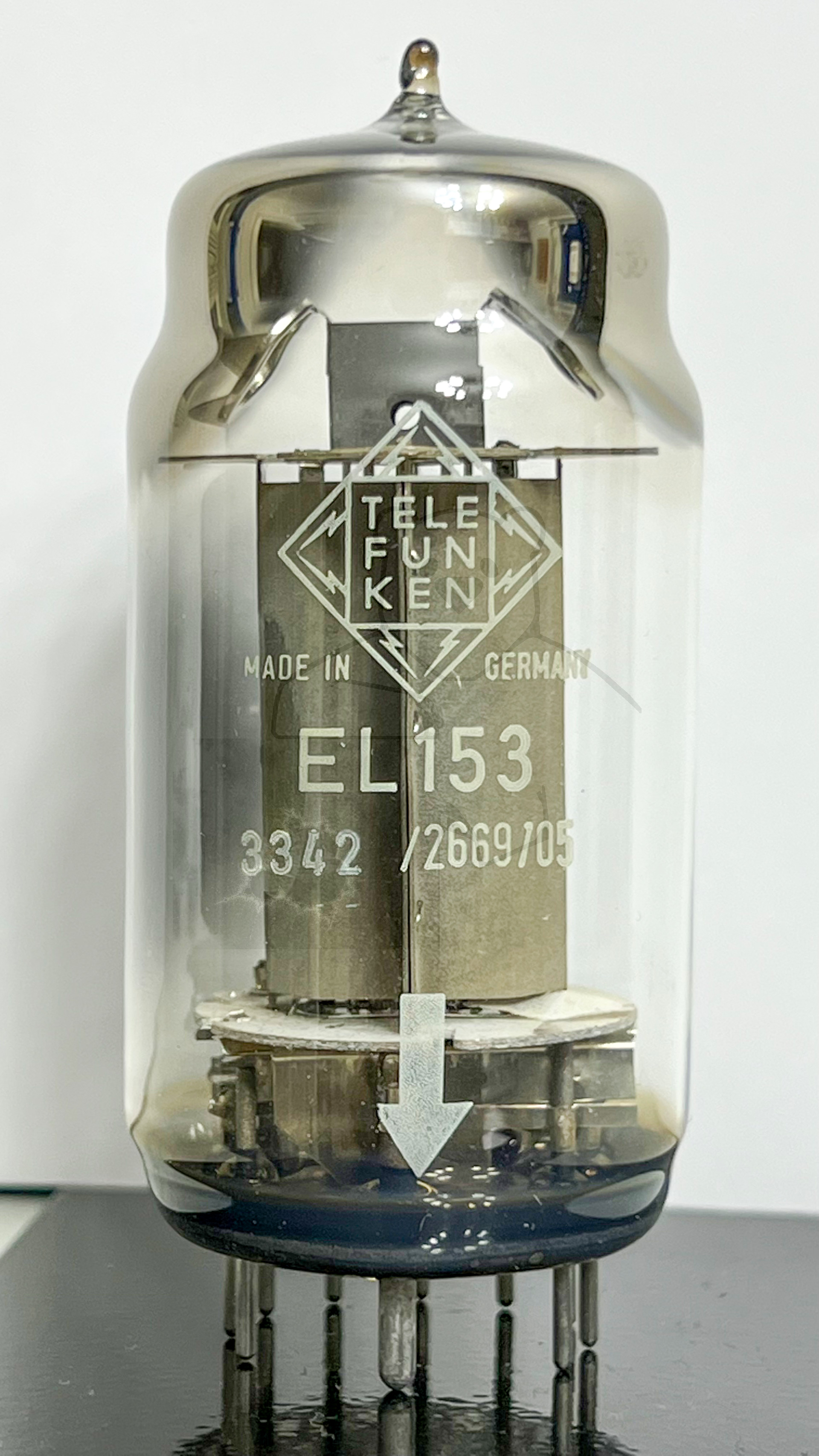

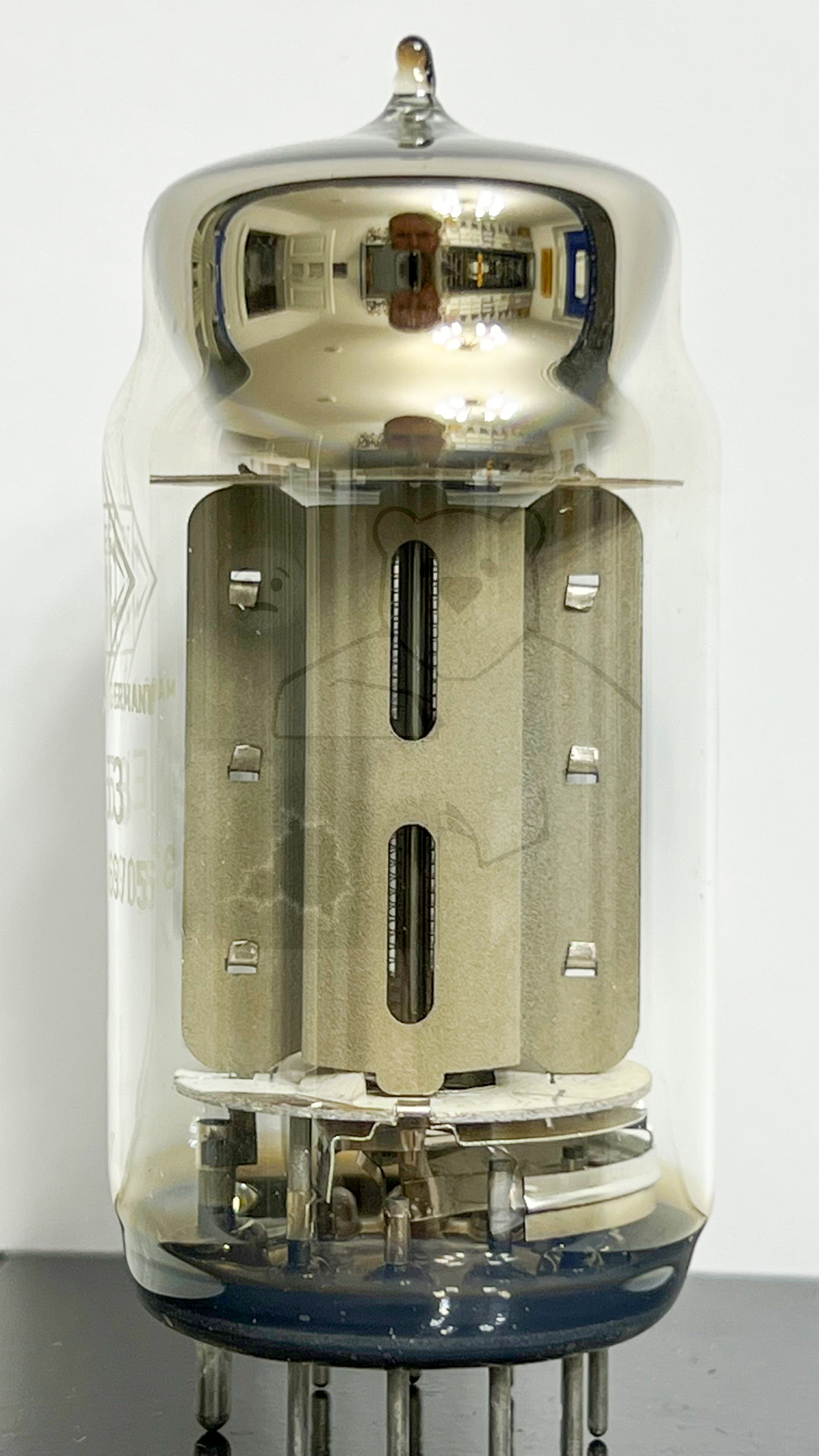

Daten und Bilder der Röhre: EL153

🔎 Beschreibung der Röhre: EL153

Name	EL153
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:59:55

🔎 Beschreibung der Systeme für die Röhre: EL153

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	s
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

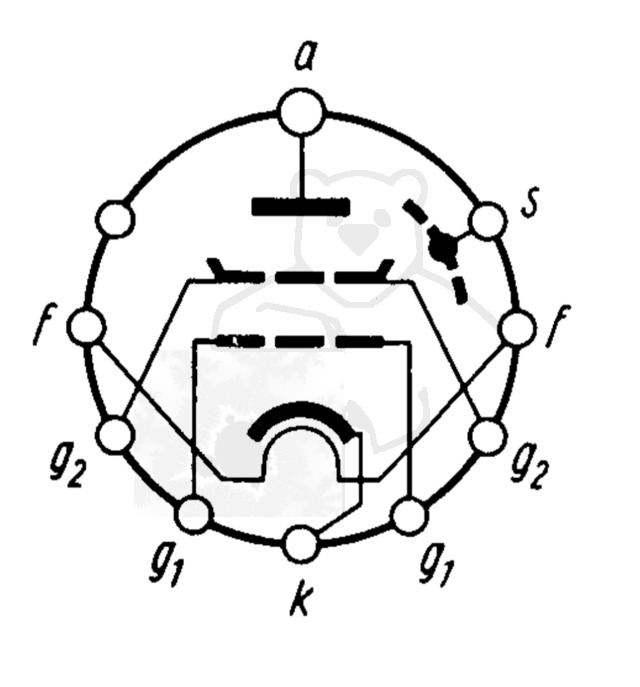

🔎 Sockelschaltung der EL153

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EL153

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/73um9PR_lvw (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL153
Datenblatt EL153 Telefunken Version 1 [www.tubedata.info].pdf (76 kB)
Datenblatt EL153 Telefunken Version 2 [www.tubedata.info].pdf (117 kB)
Pruefkarte EL153 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
