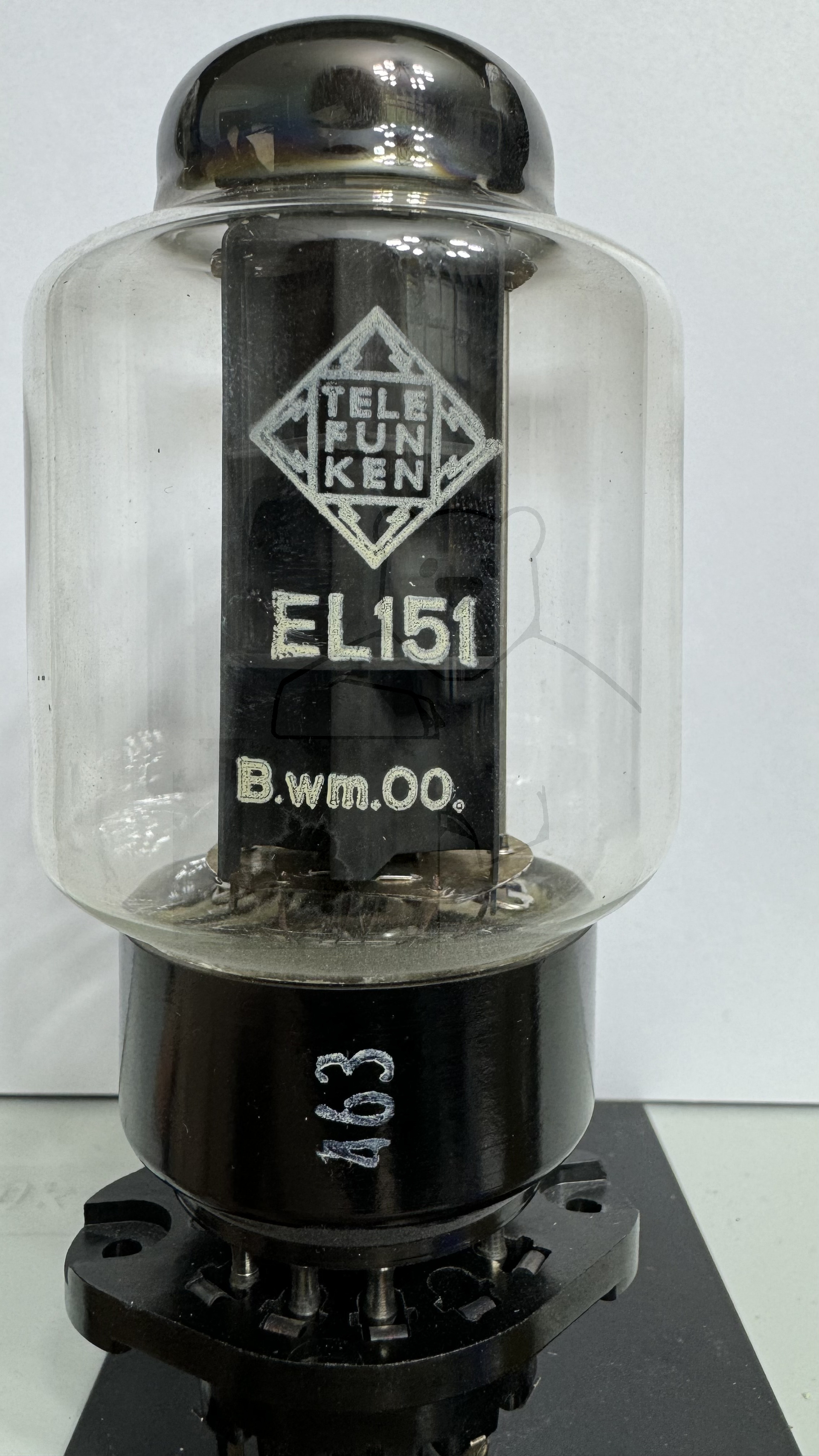

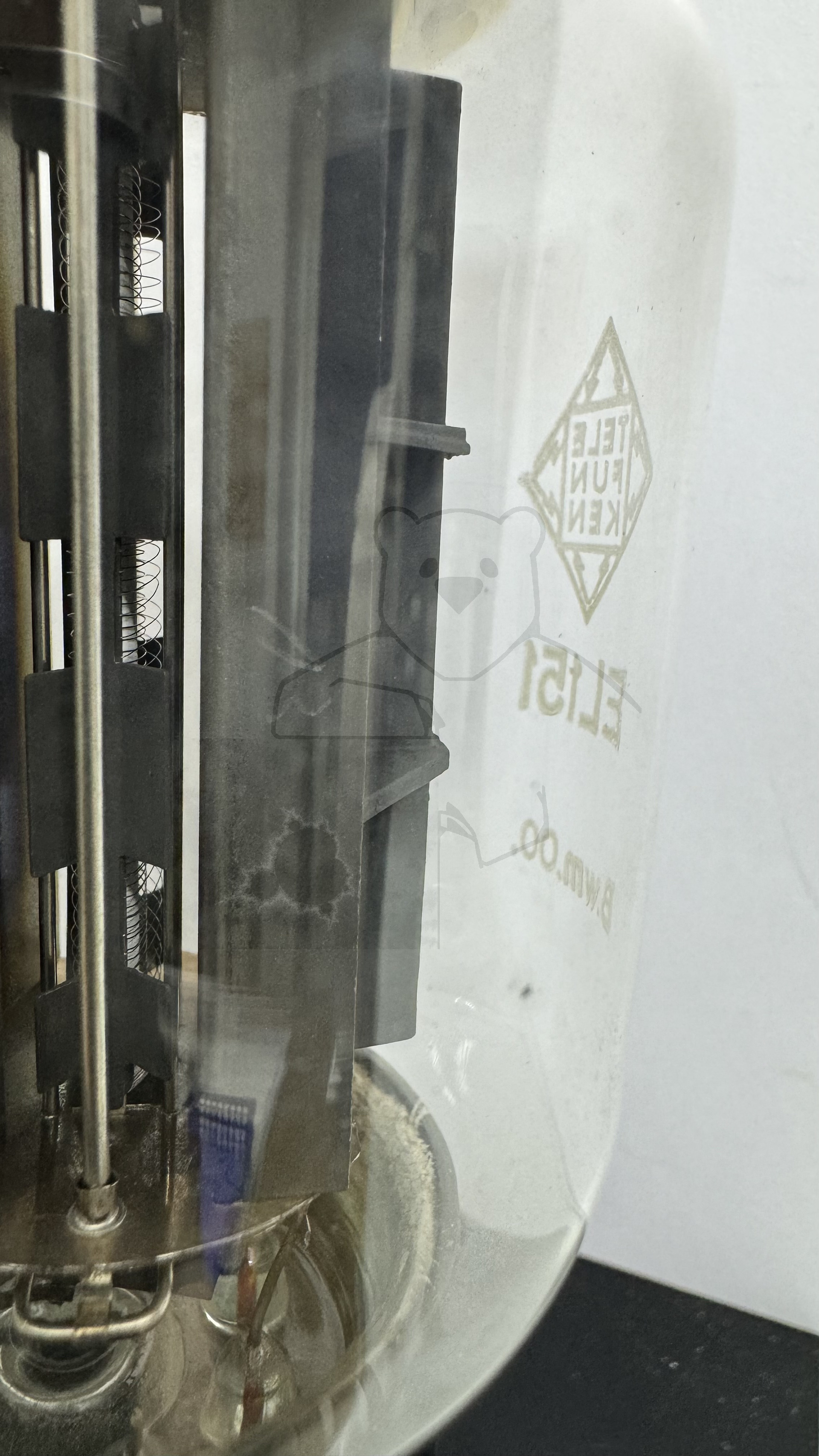

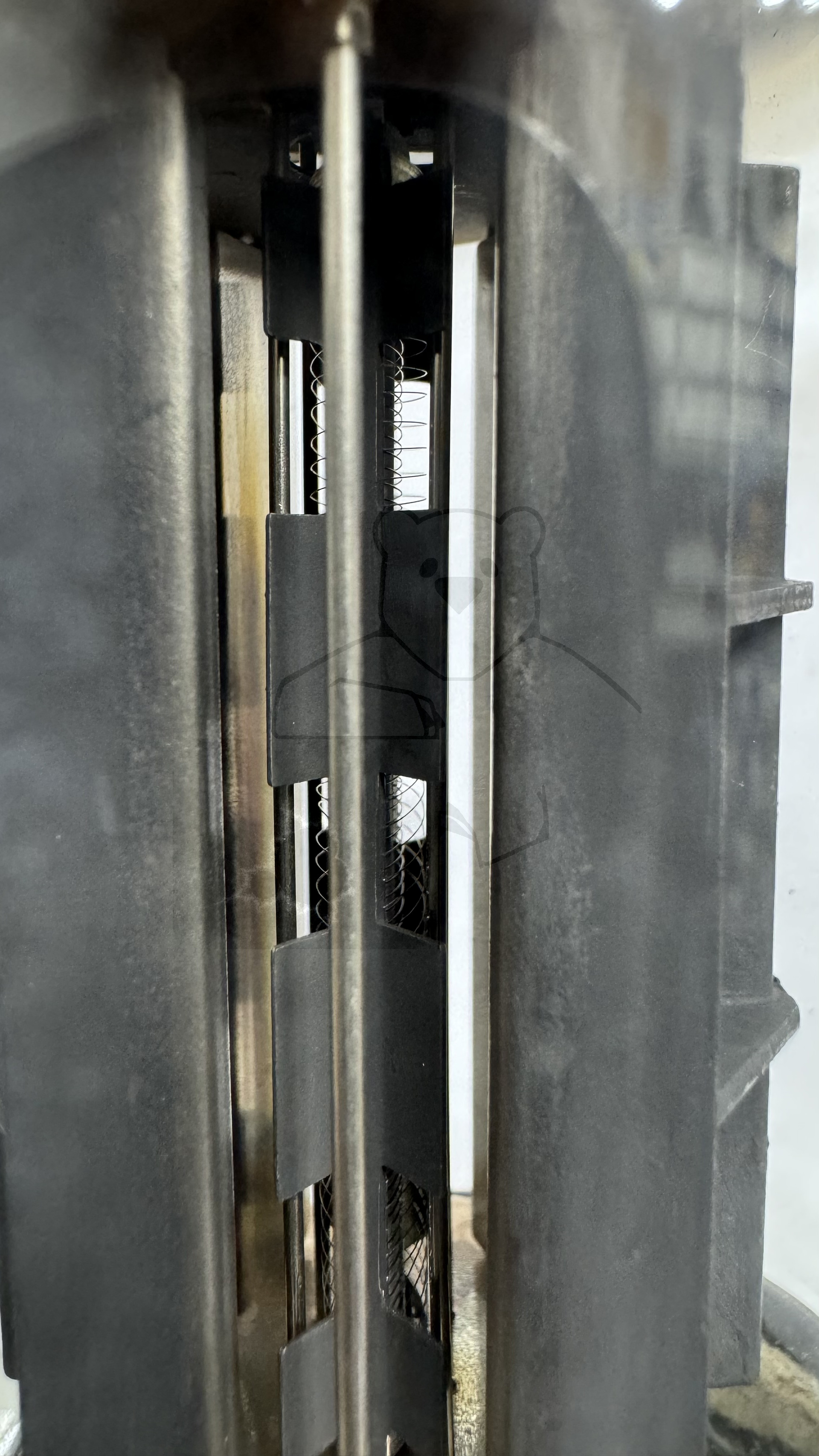

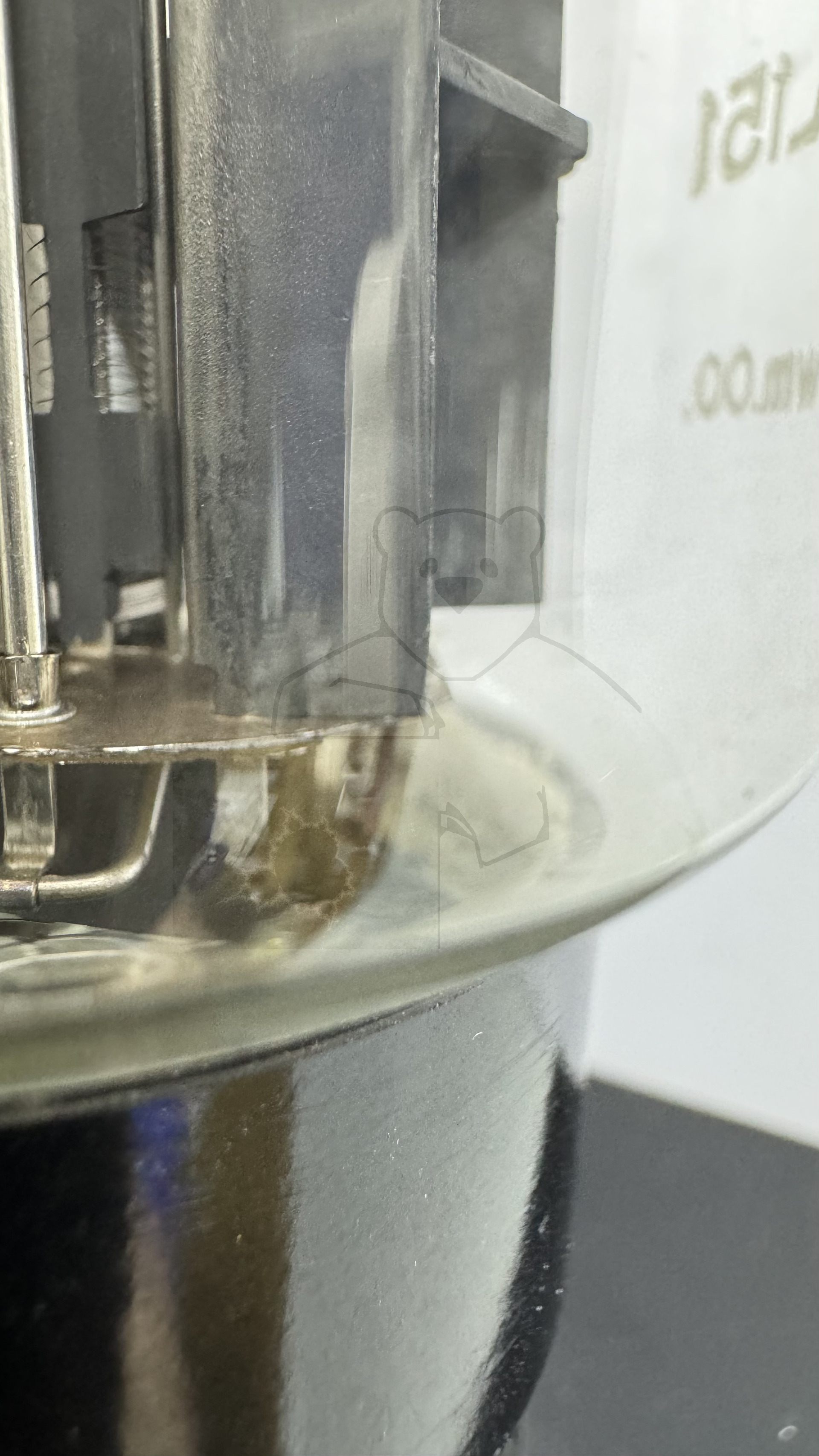

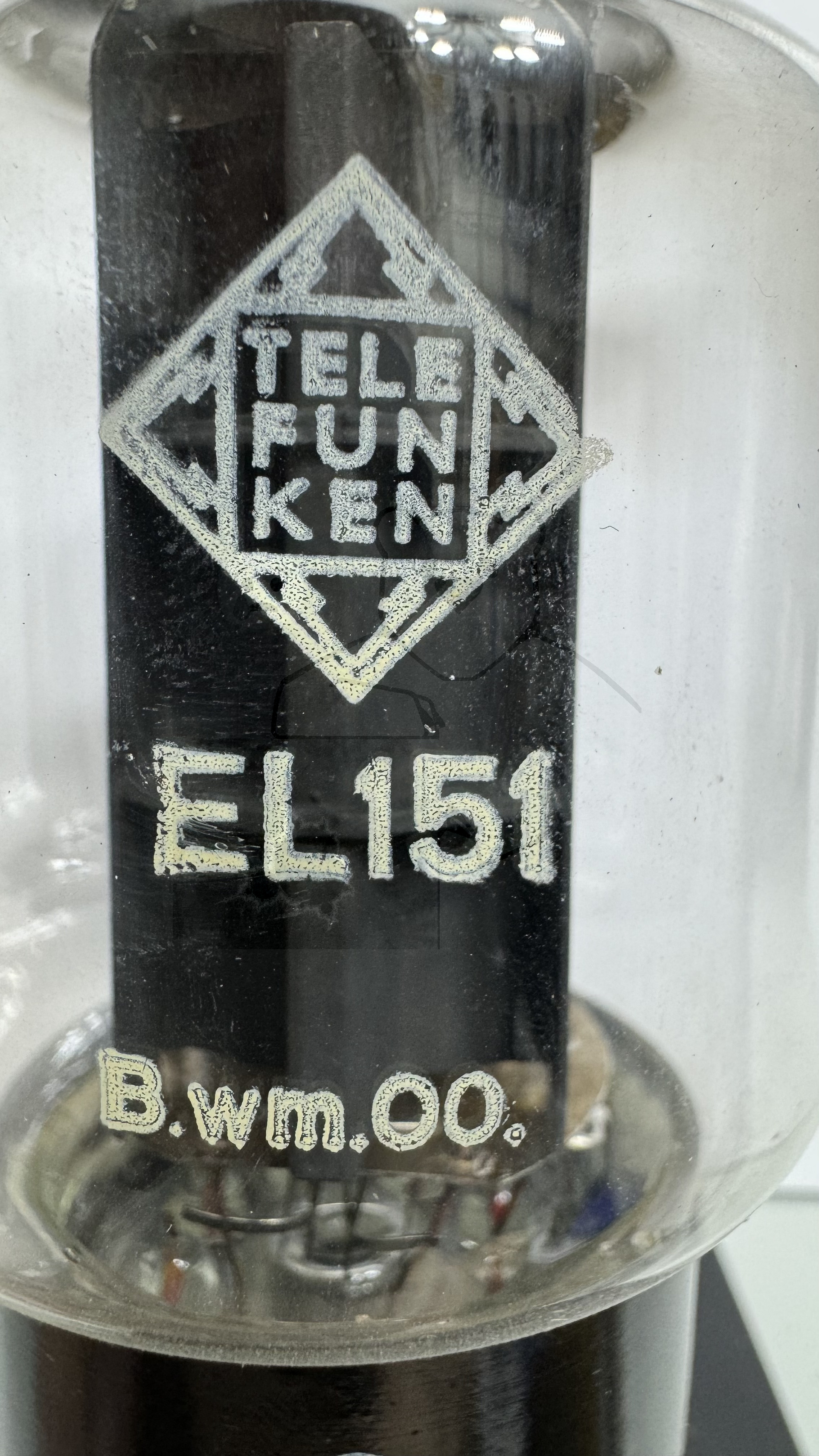

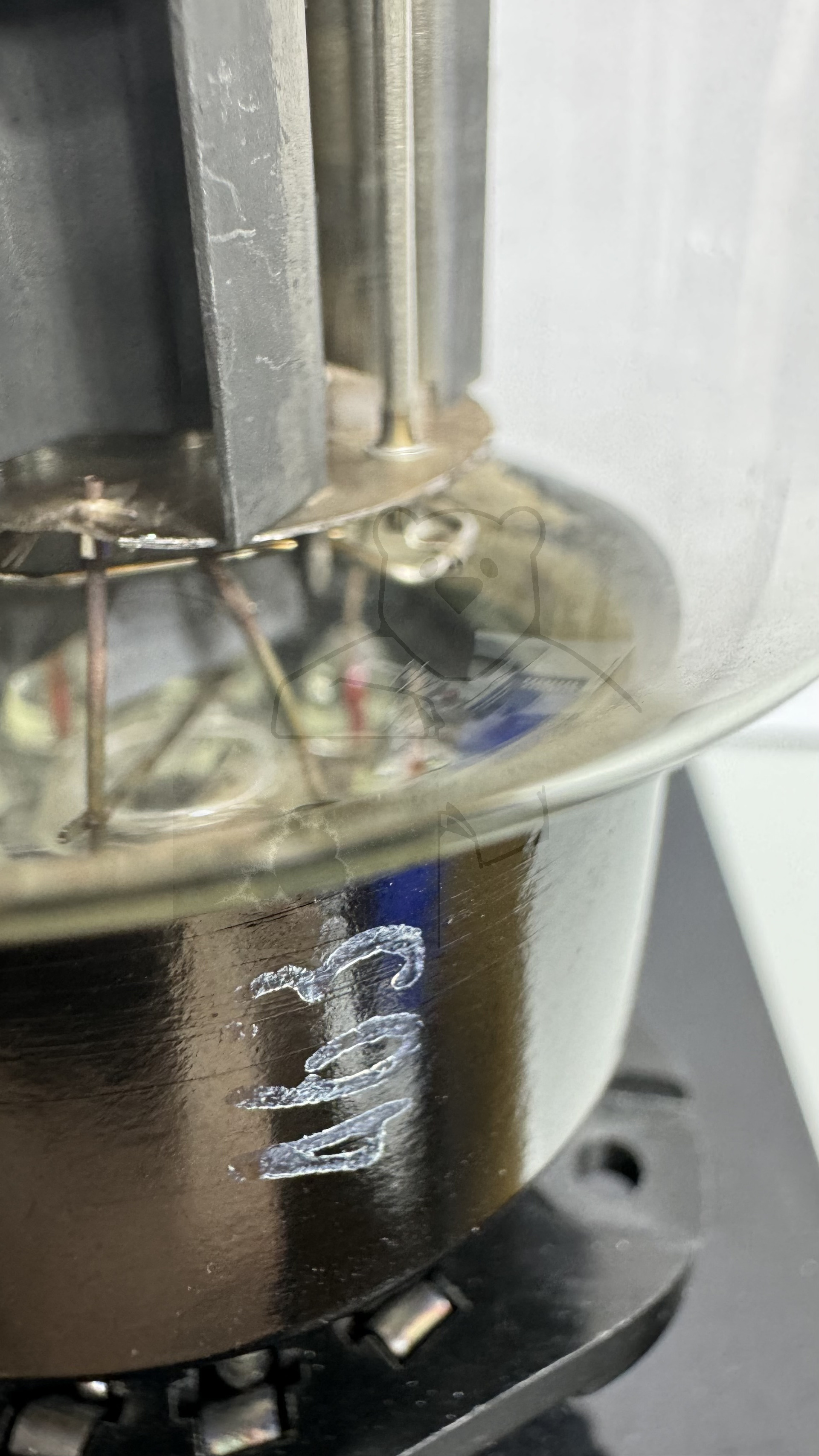

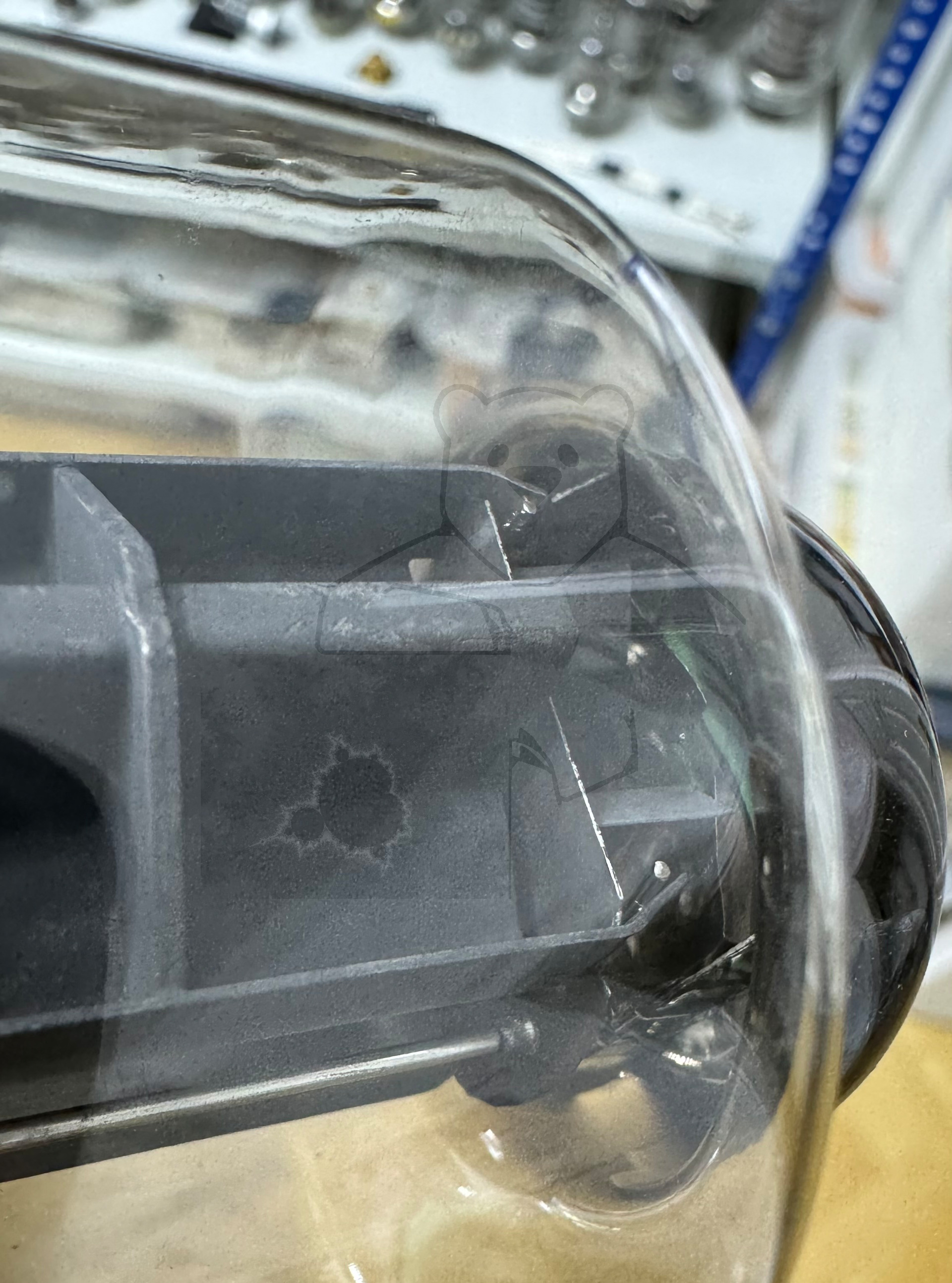

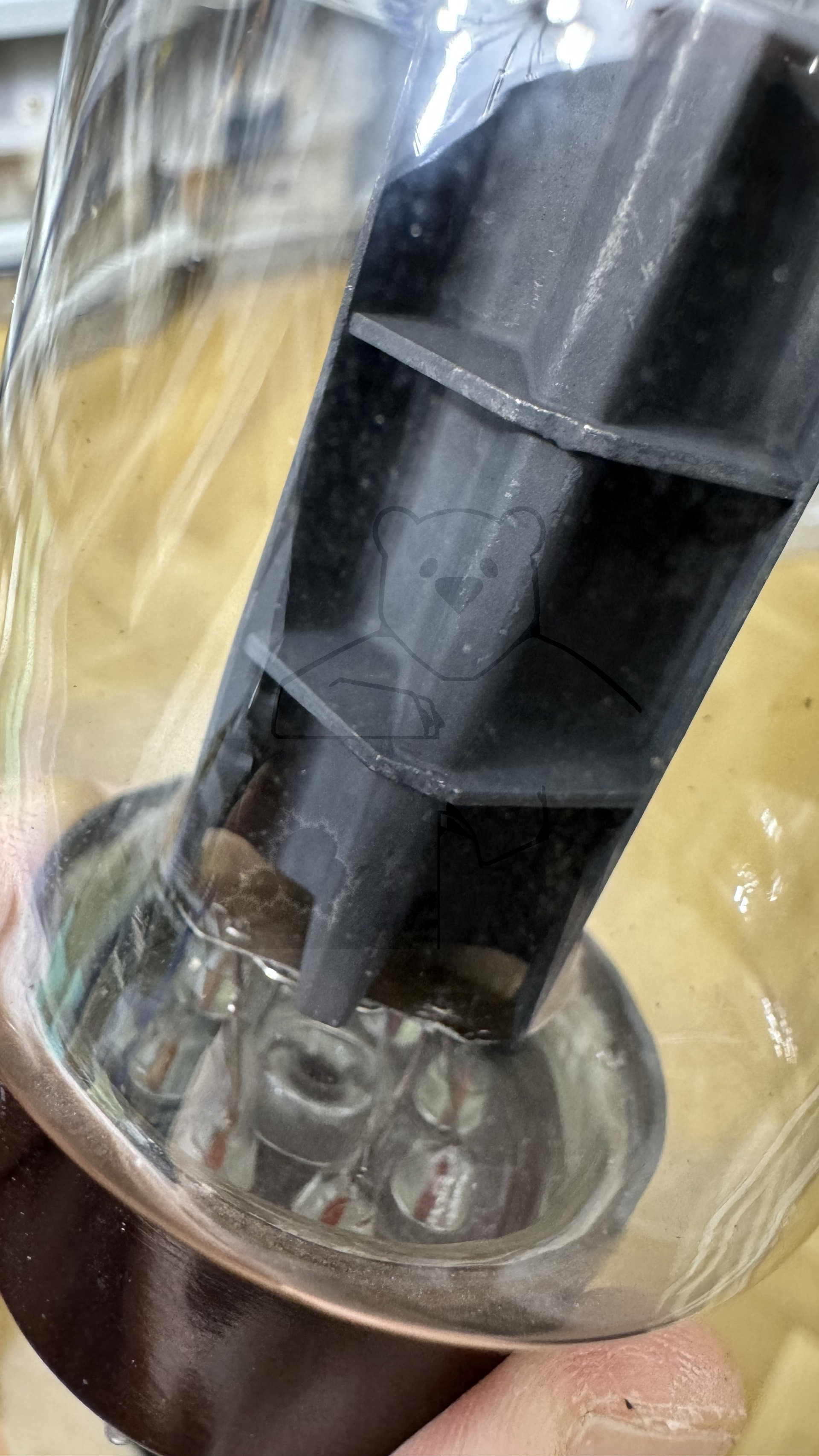

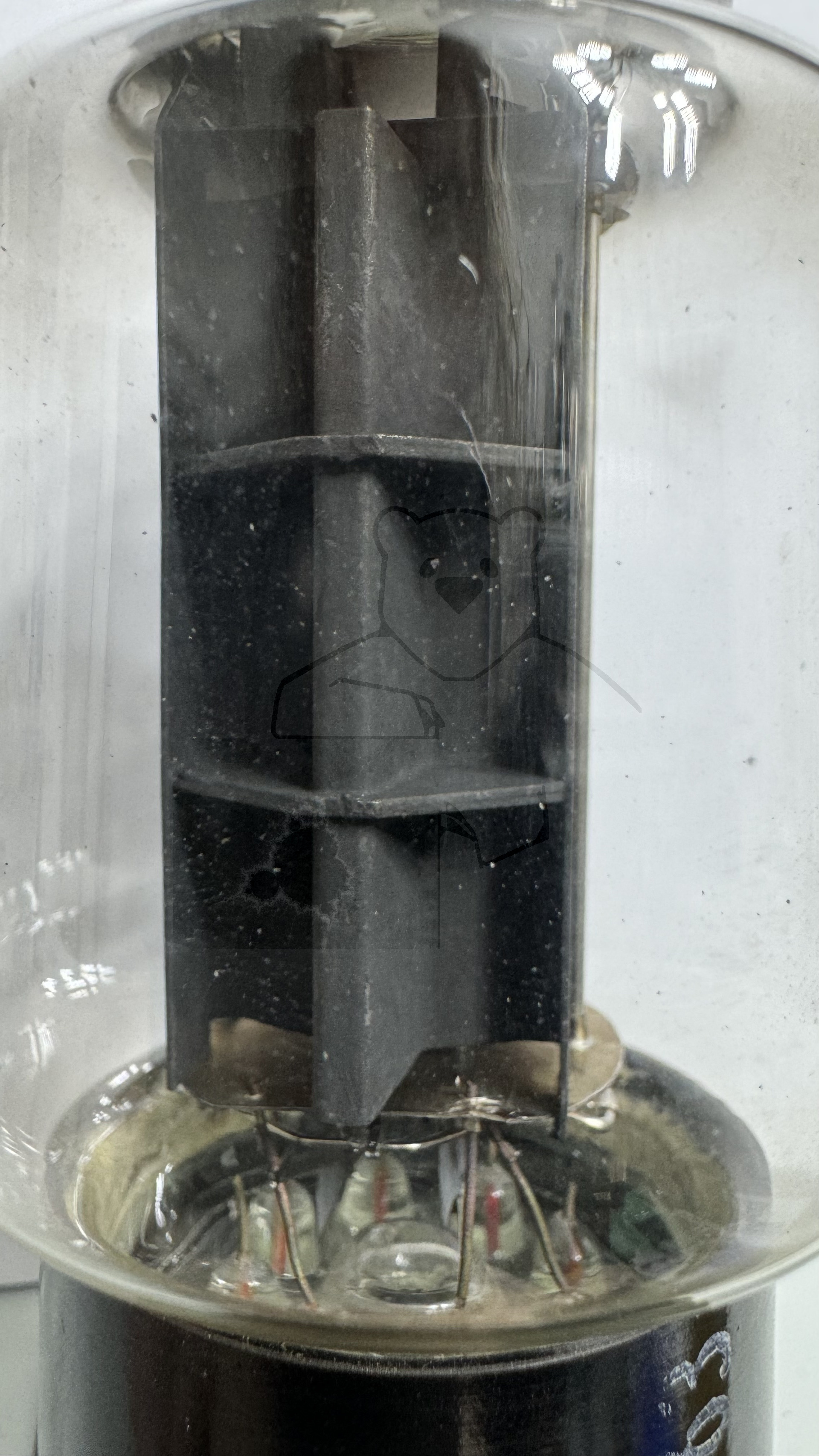

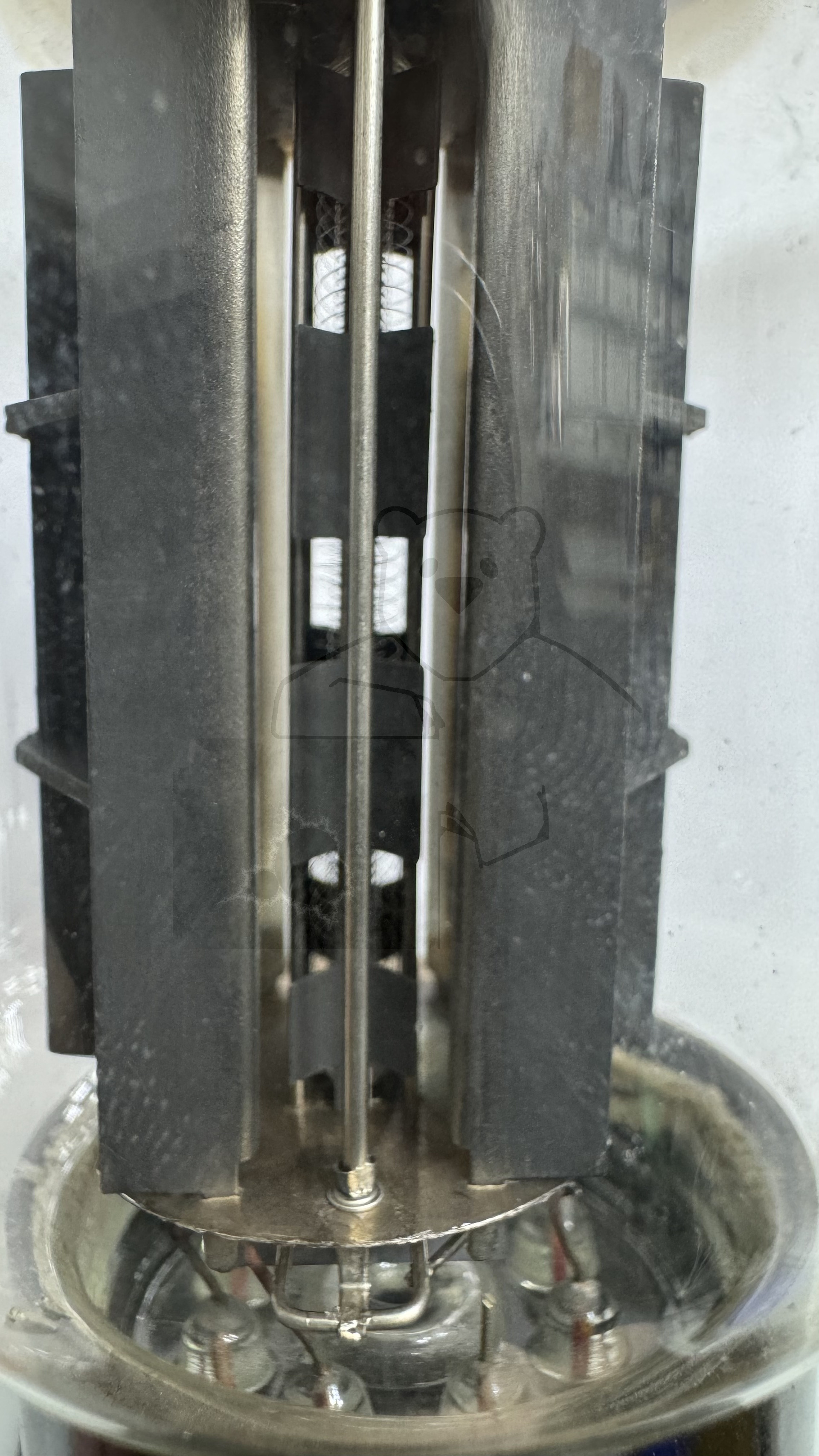

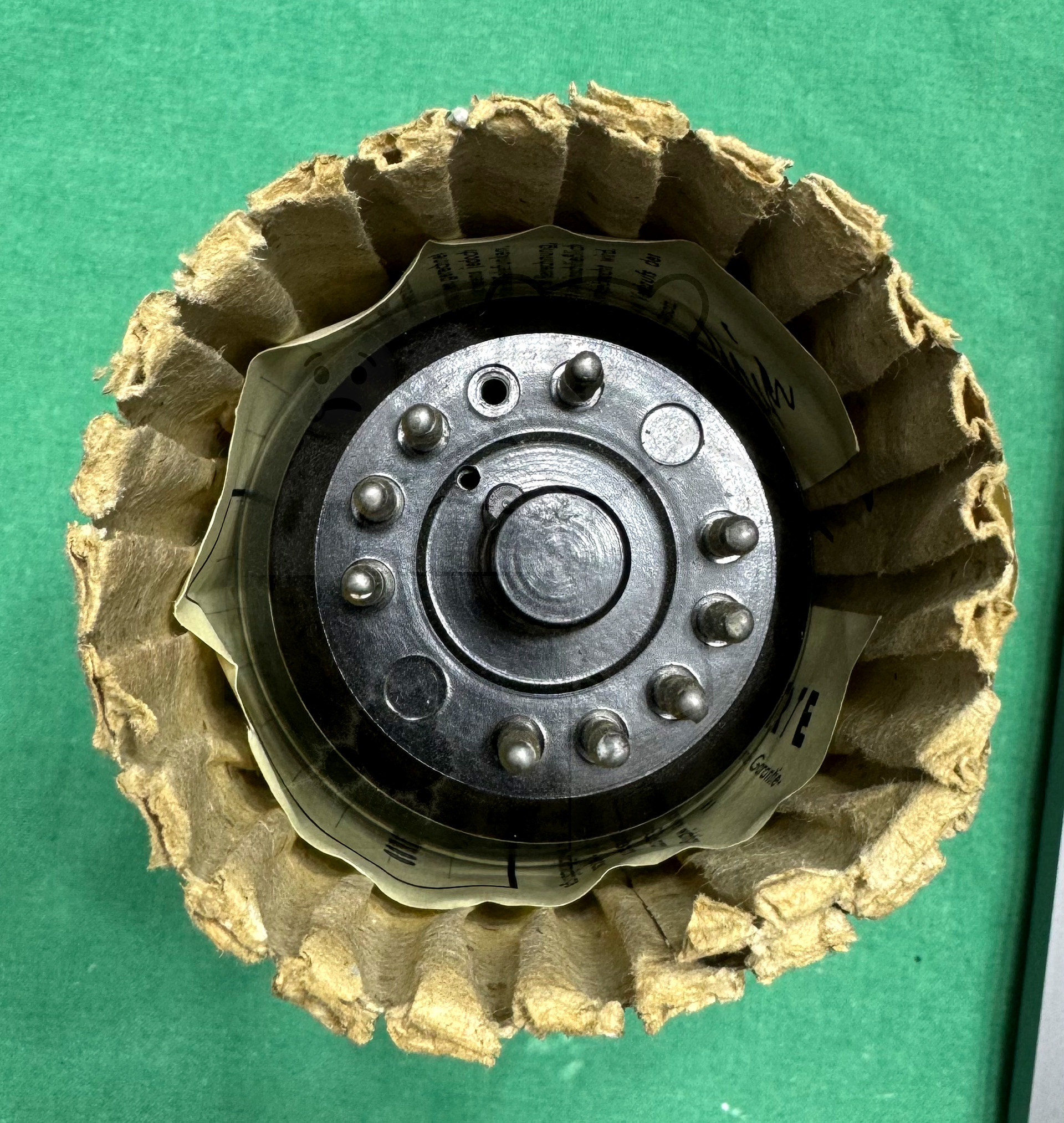

Daten und Bilder der Röhre: EL151

🔎 Beschreibung der Röhre: EL151

Name	EL151
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,9
Art der Heizung	Indirekt

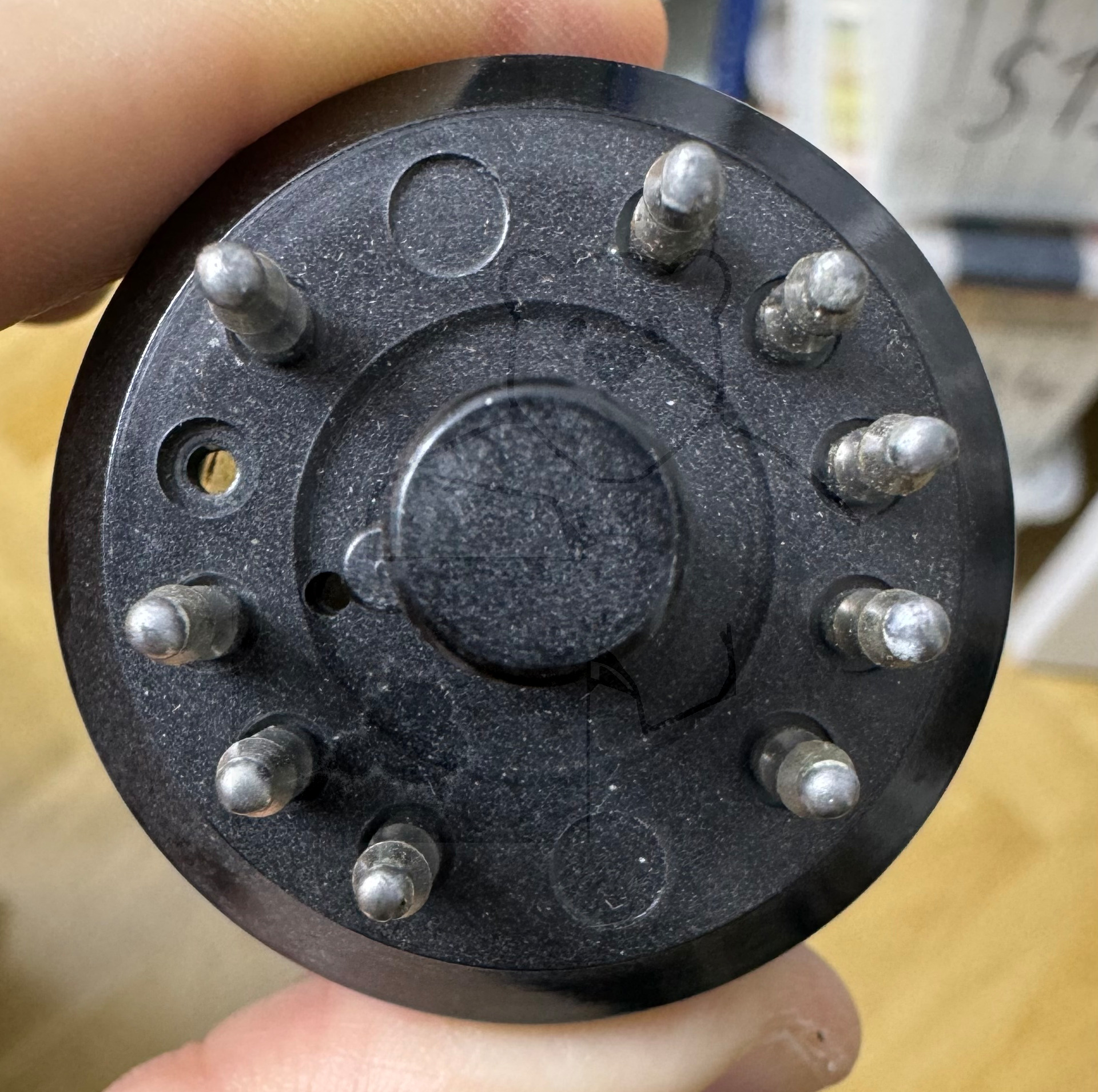

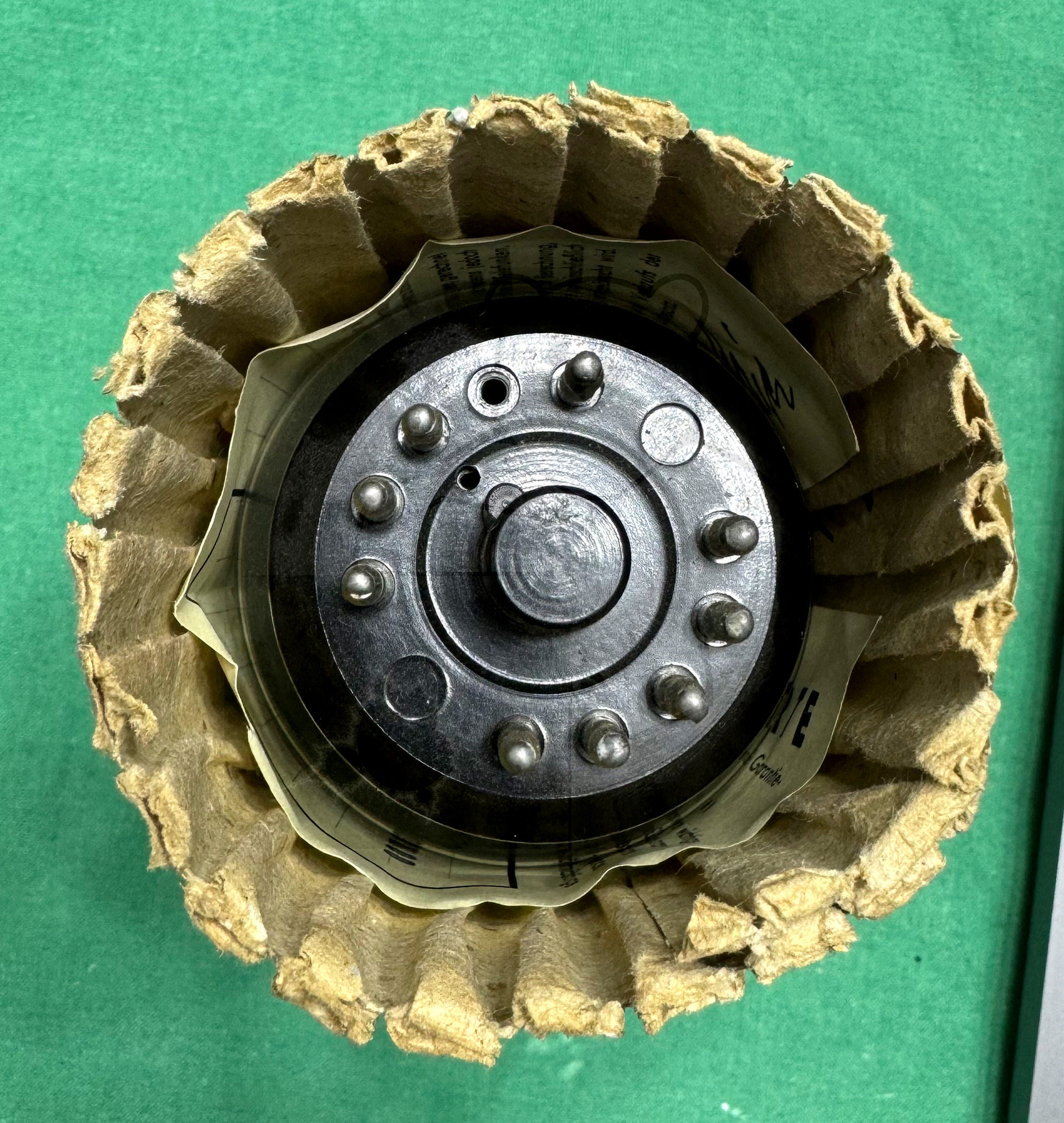

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 10pol. → Liste aller Röhren mit: Stahlroehre, 10pol.
Zusätzliche Informationen	Der Prototyp der EL151 wurde zuerst als → EL111 (Stahlröhrensockel, 8pol.) mit 8pol. Stahlröhrensocke von Telefunken produziert.
Letzte Änderung	10.06.2018 22:59:04

🔎 Beschreibung der Systeme für die Röhre: EL151

	System 1
Kathode	10
Gitter 1	8
Gitter 2	6
Gitter 3	10
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL151

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL151

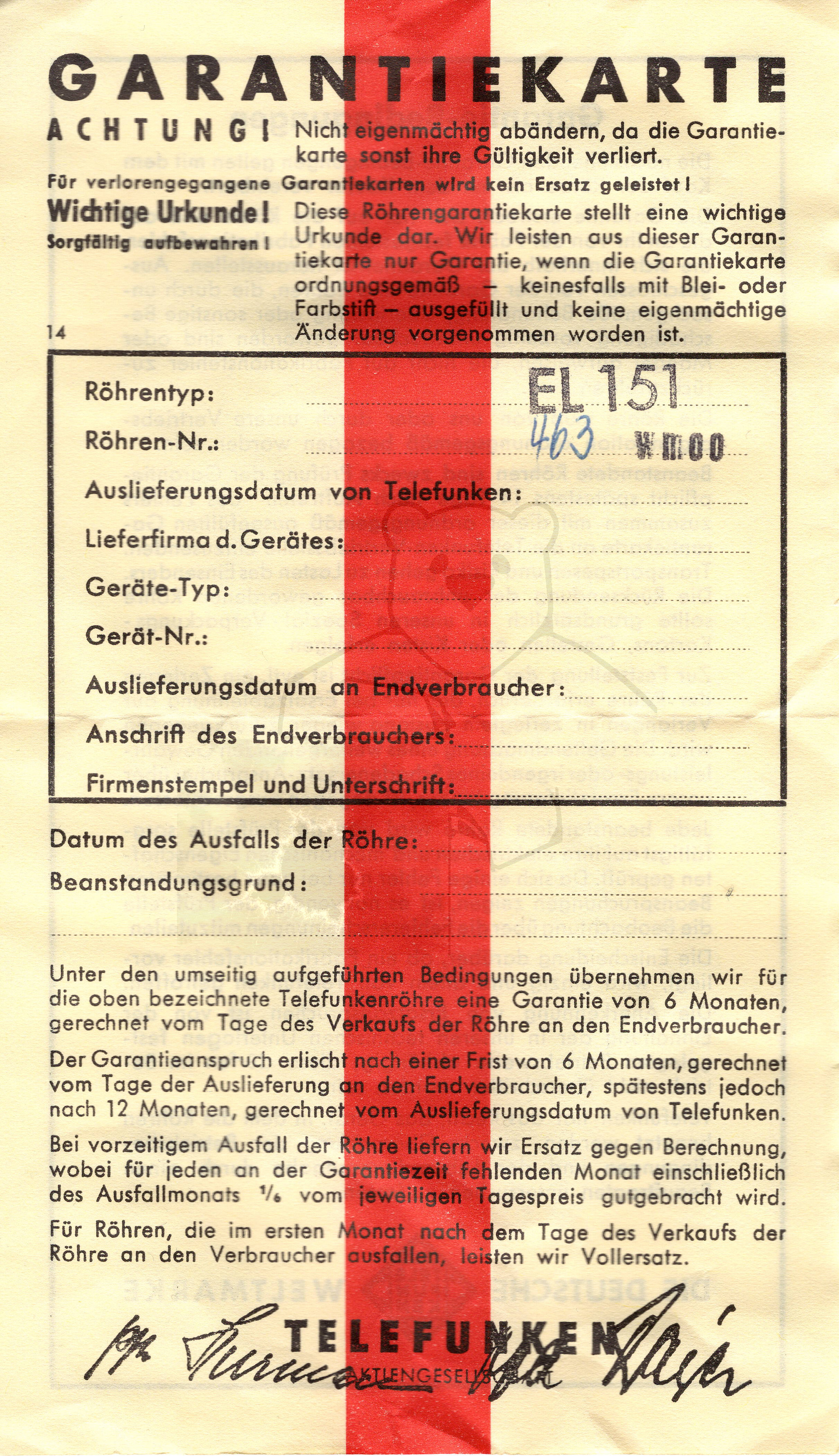

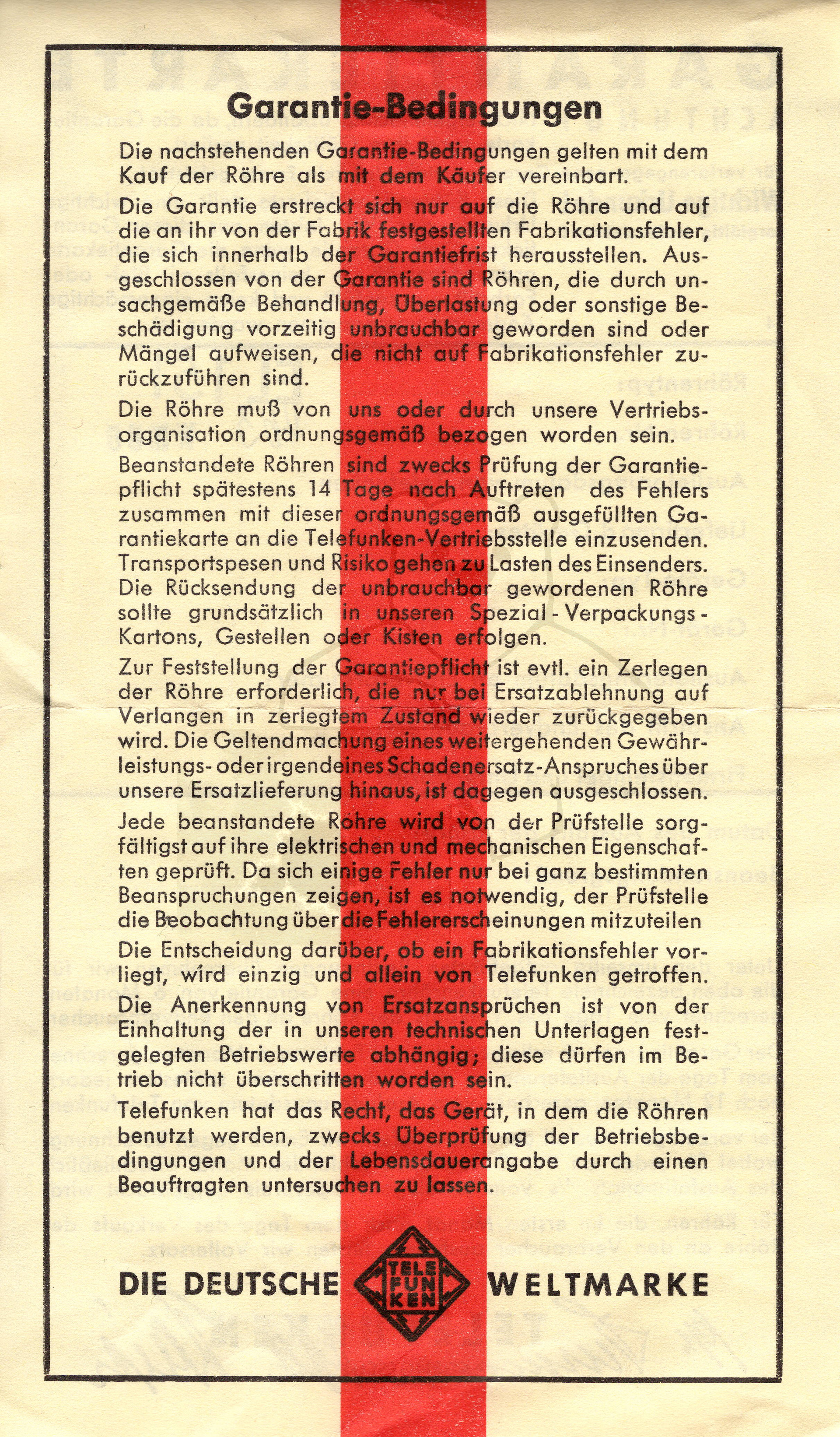

Garantiekarte EL151 Telefunken.pdf (754 kB)
Datenblatt EL151 Telefunken [www.tubedata.info].pdf (143 kB)
Pruefkarte EL151 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte EL151 - Neuberger RPM370 Roehrenmessgeraet.pdf (235 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
