đ Beschreibung der Röhre: EL13
| Name | EL13 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,5 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 10.06.2018 22:58:16 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL13
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 7 |
| Gitter 2 | 6 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

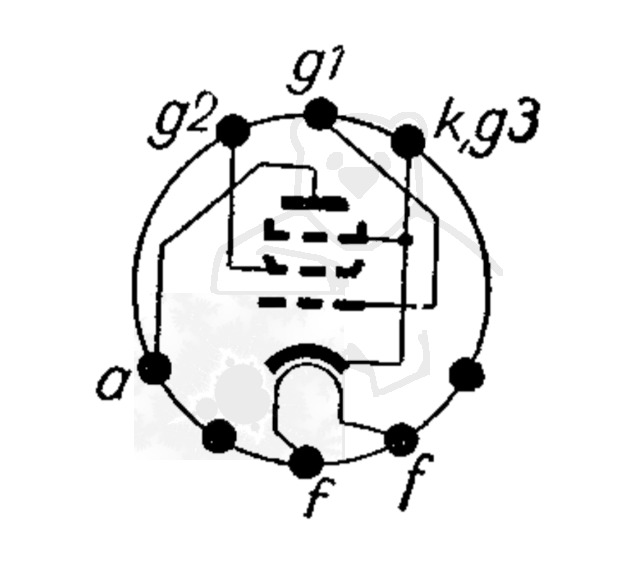

đ Sockelschaltung der EL13
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: EL13
Pruefkarte EL13 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte EL13 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL13

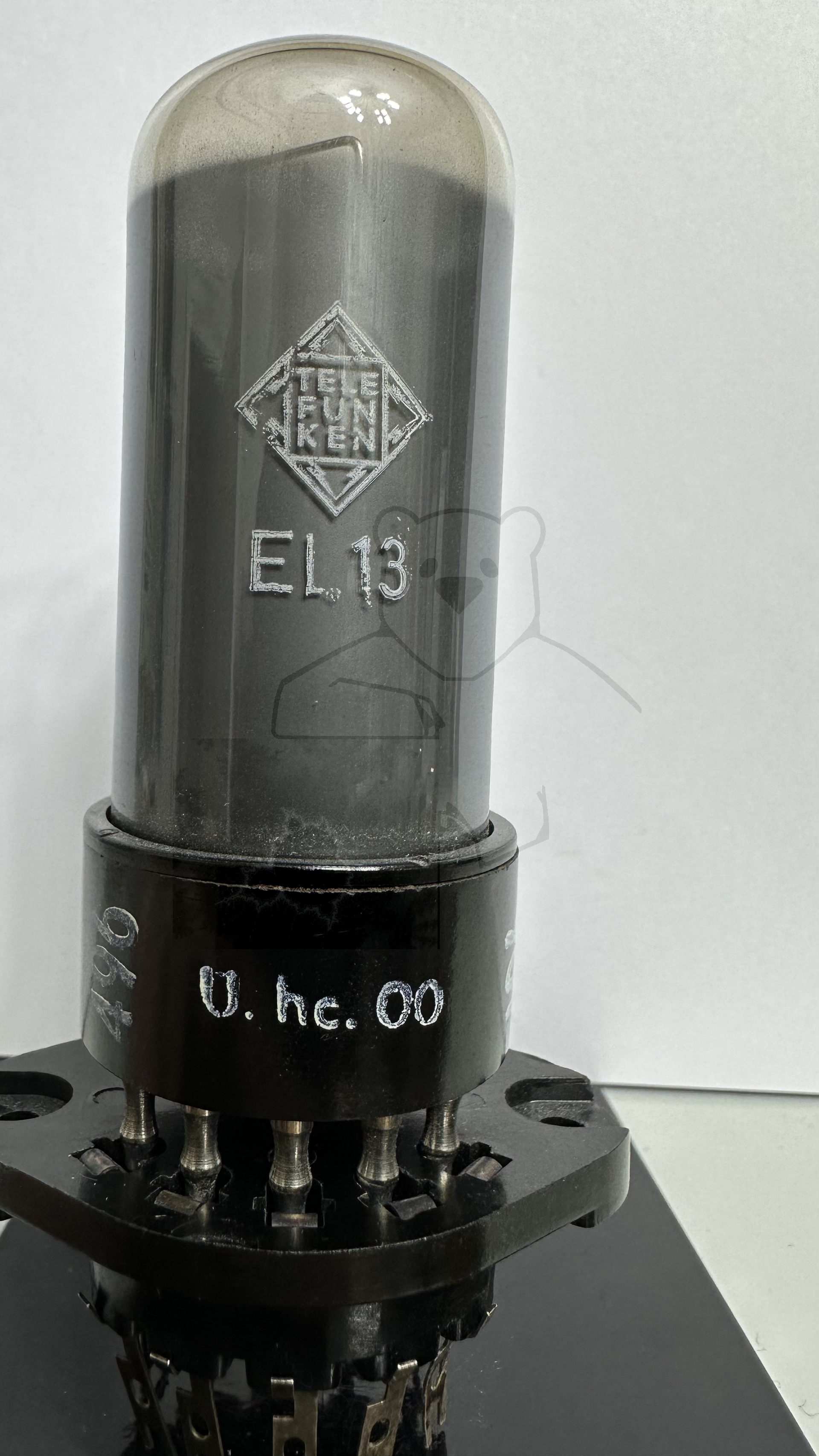

Röhre EL13 #3298 Bild 1

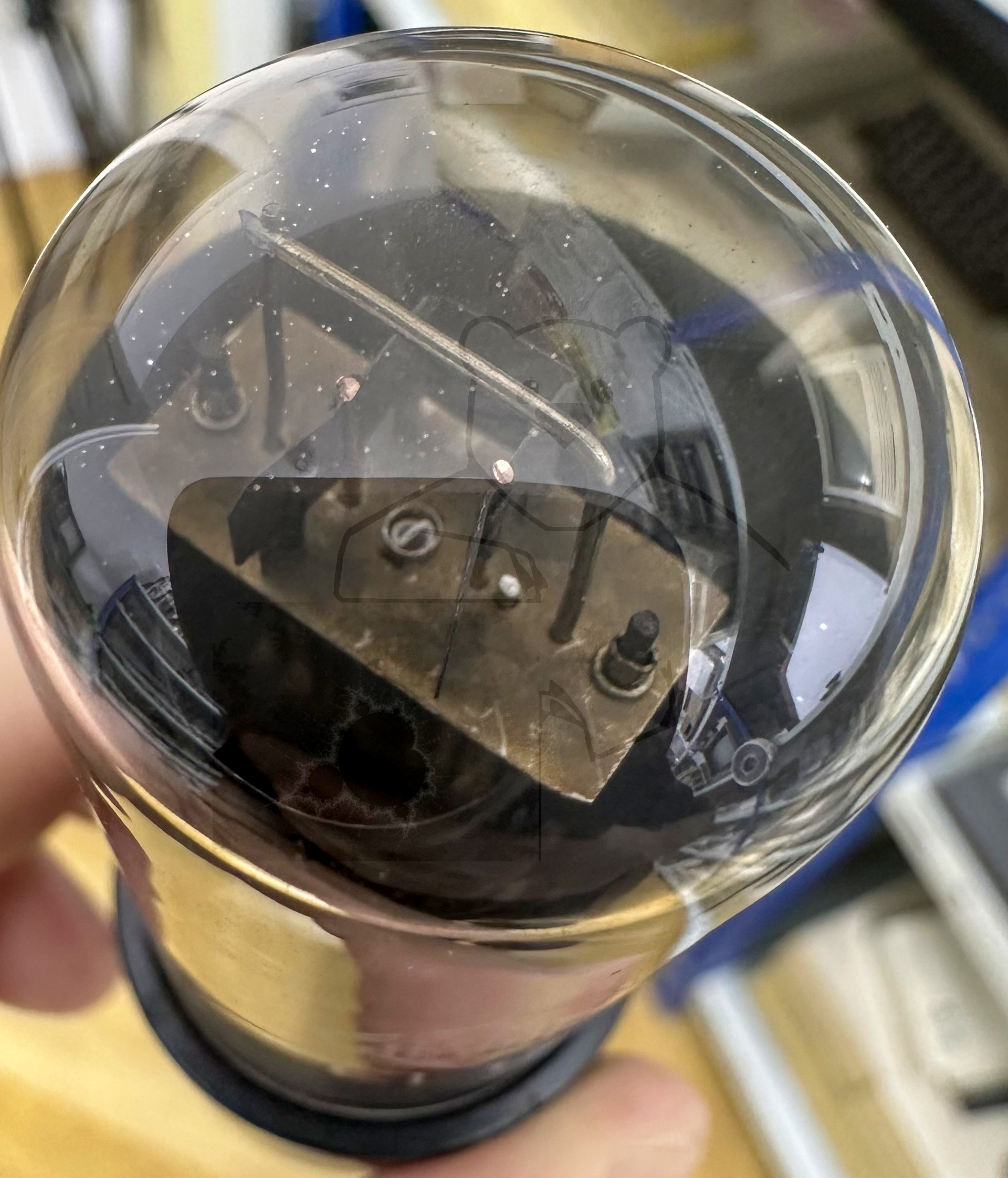

Röhre EL13 #3298 Bild 2
đ Alle Röhren vom Typ EL13 in der Sammlung
- â EL13 Inventar: 03298 Hersteller: â Telefunken
