đ Beschreibung der Röhre: EK3
| Name | EK3 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 10.06.2018 22:48:02 |
đ Beschreibung der Systeme fĂŒr die Röhre: EK3
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | Kappe |
| Gitter 5 | 7 |
| Gitter 6 | 4 |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

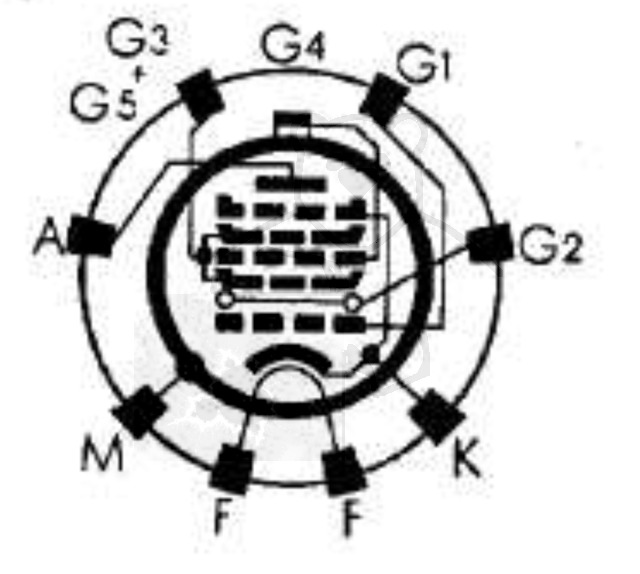

đ Sockelschaltung der EK3
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EK3
Anwendung EK3 Version 1 [www.tubedata.info].pdf (490 kB)
Anwendung EK3 Version 2 [www.tubedata.info].pdf (366 kB)
Anwendung EK3 Version 3 [www.tubedata.info].pdf (483 kB)
Pruefkarte EK1 EK3 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte EK3 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EK3

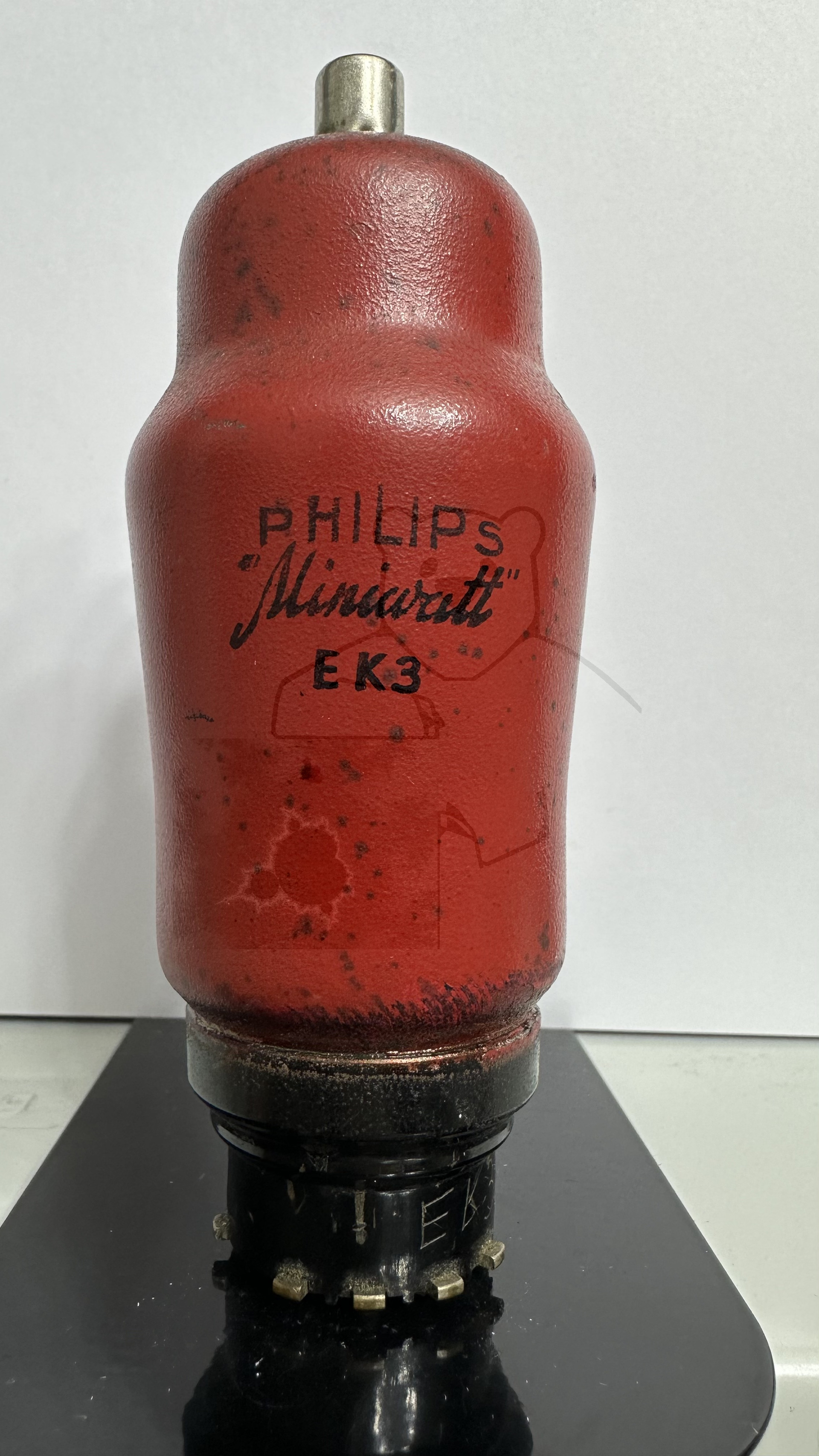

Röhre EK3 #5996 Bild 1
đ Alle Röhren vom Typ EK3 in der Sammlung
- â EK3 Inventar: 05996 Hersteller: â Philips
