Daten und Bilder der Röhre: EK1

🔎 Beschreibung der Röhre: EK1

Name	EK1
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.11.2023 12:09:47

🔎 Beschreibung der Systeme für die Röhre: EK1

	System 1
Kathode	7
Gitter 1	5
Gitter 2	6
Gitter 3	4
Gitter 4	Kappe
Gitter 5	4
Gitter 6	7
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

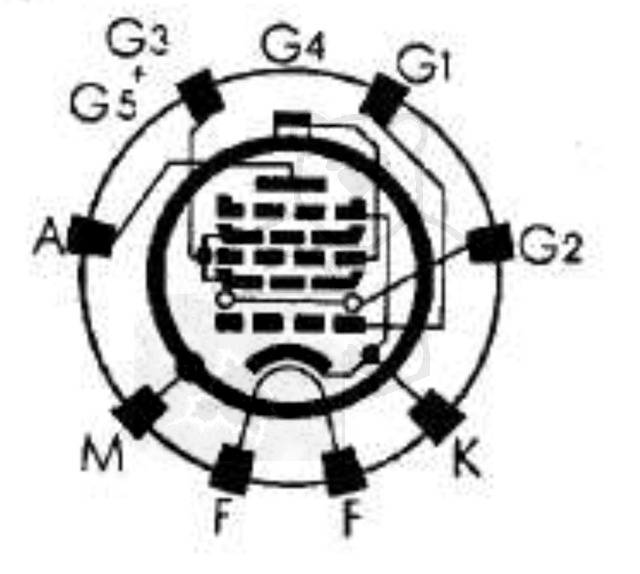

🔎 Sockelschaltung der EK1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EK1
Kurzdatenblatt EK1 Telefunken.pdf (444 kB)
Pruefkarte EK1 - Neuberger RPM370 Roehrenmessgeraet.pdf (226 kB)
Pruefkarte EK1 EK3 - Funke W19 Roehrenpruefer.pdf (164 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
