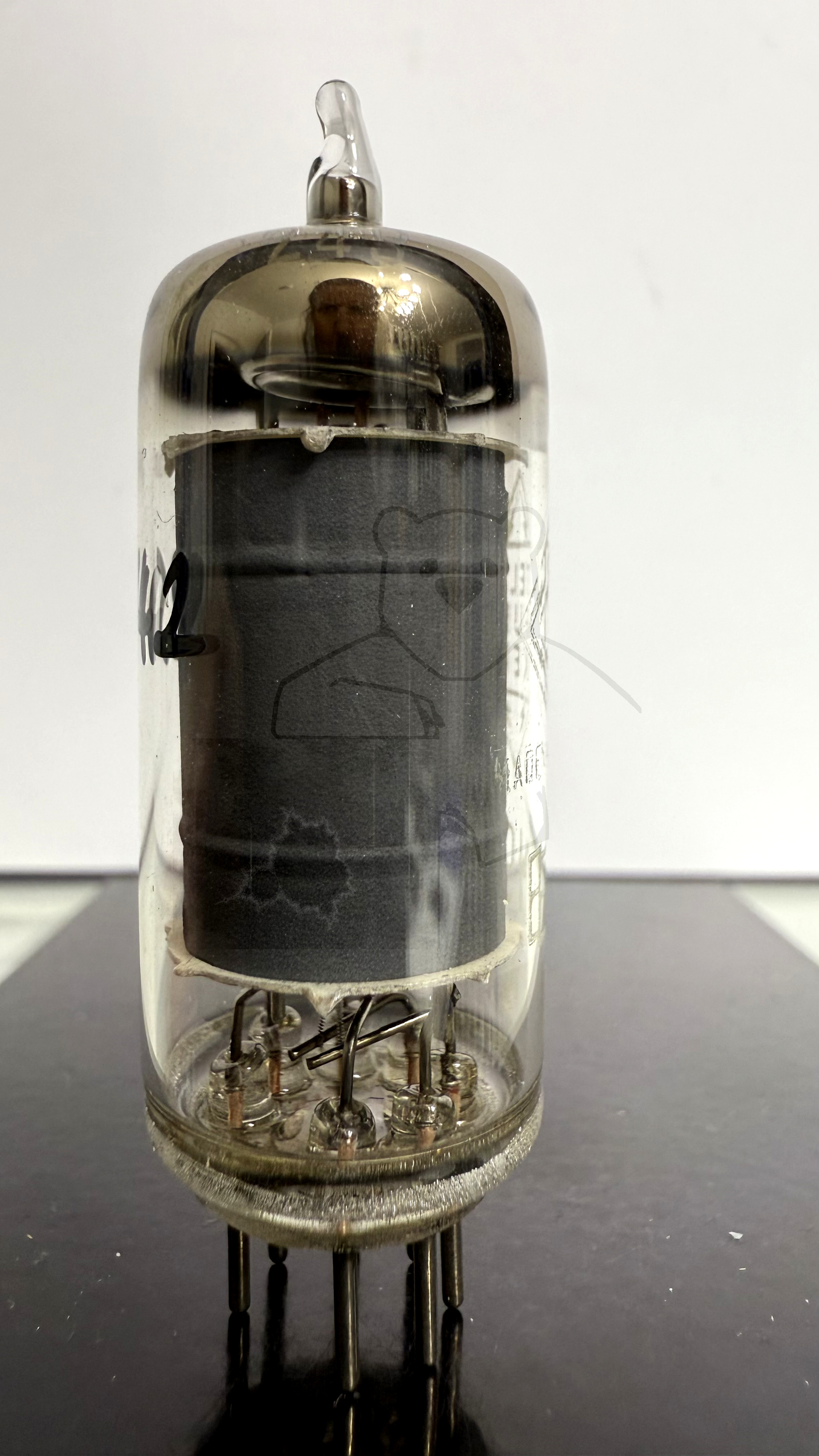

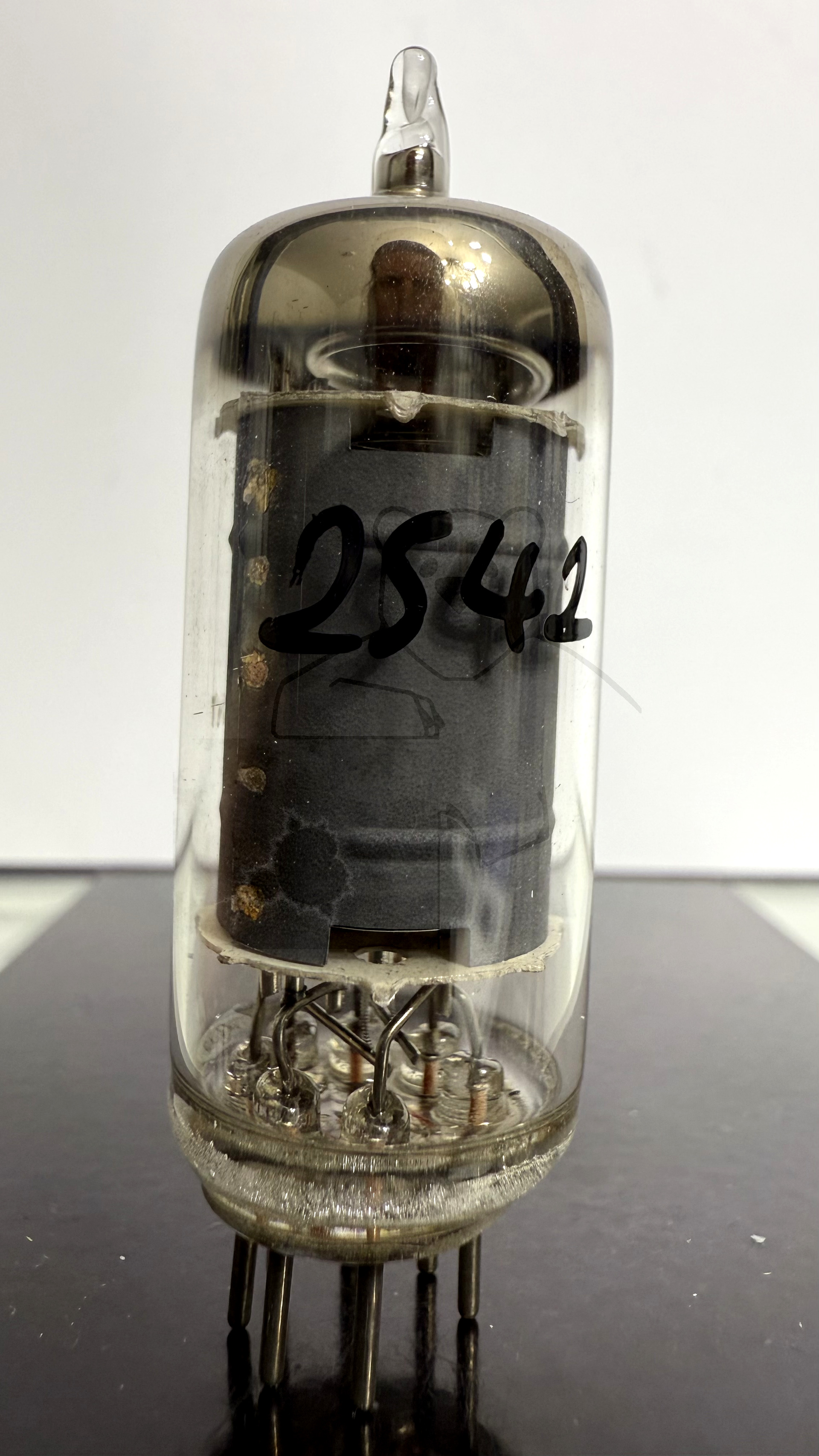

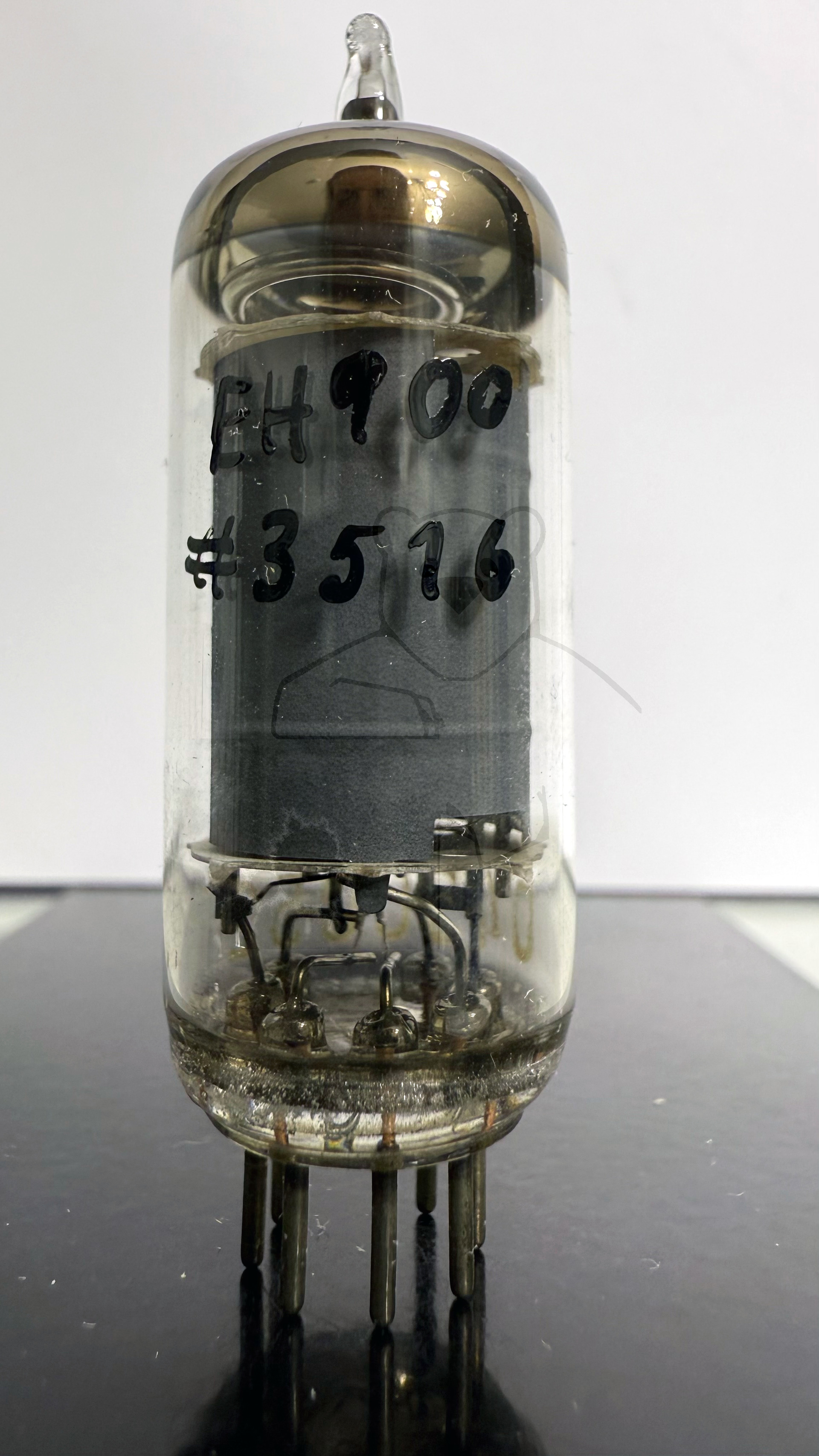

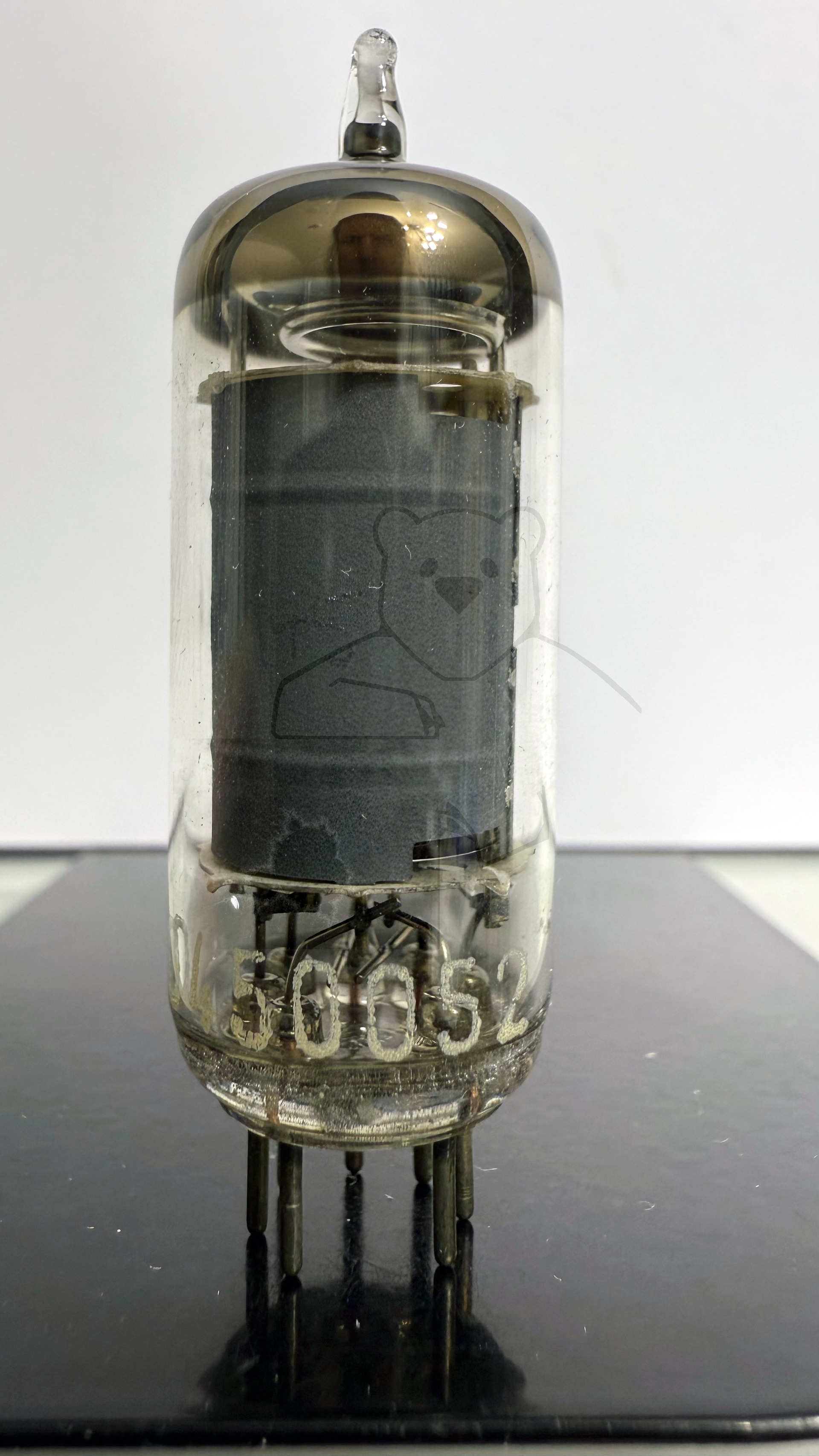

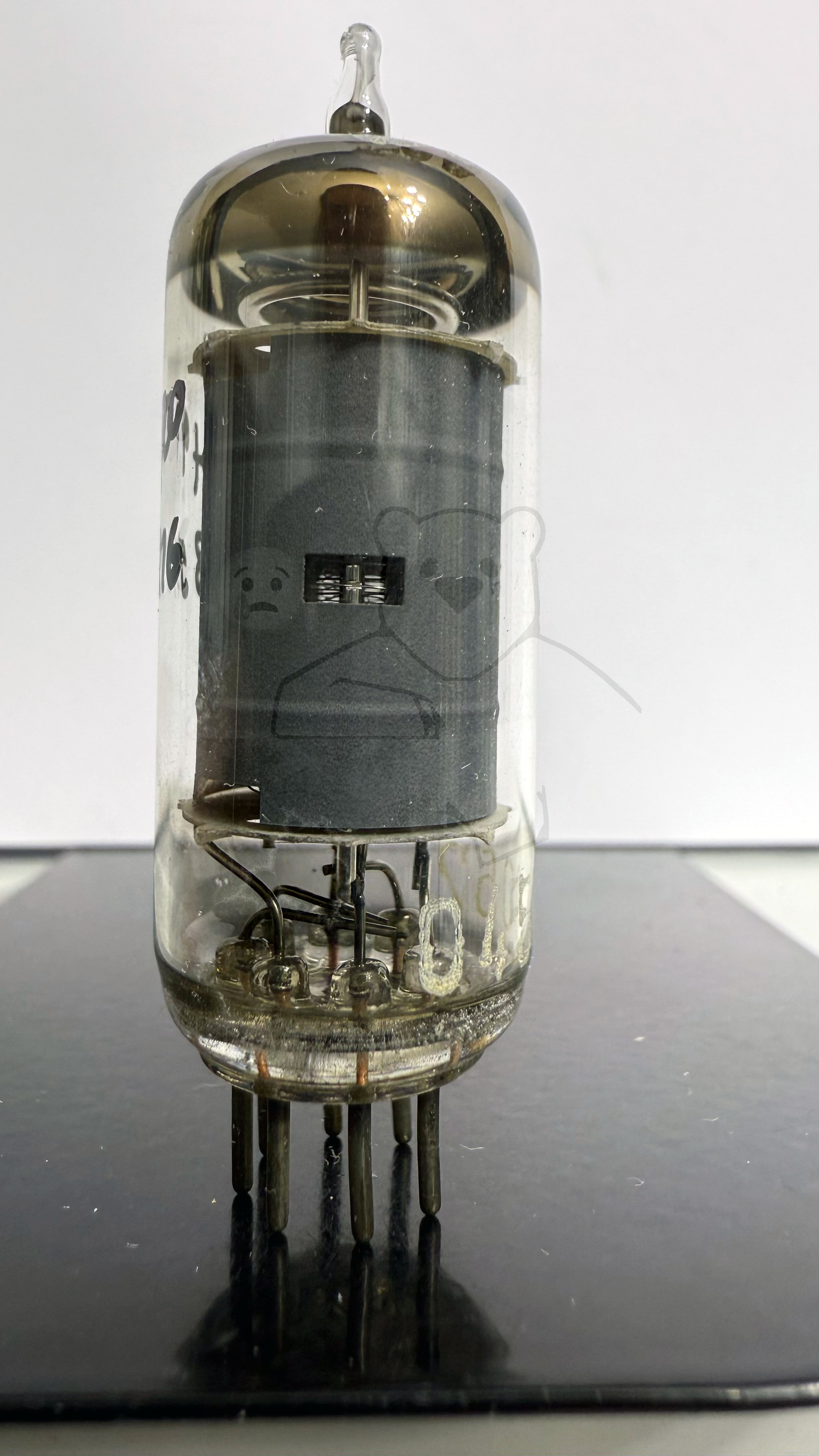

Daten und Bilder der Röhre: EH900

🔎 Beschreibung der Röhre: EH900

Name	EH900
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2016 03:11:28

🔎 Beschreibung der Systeme für die Röhre: EH900

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

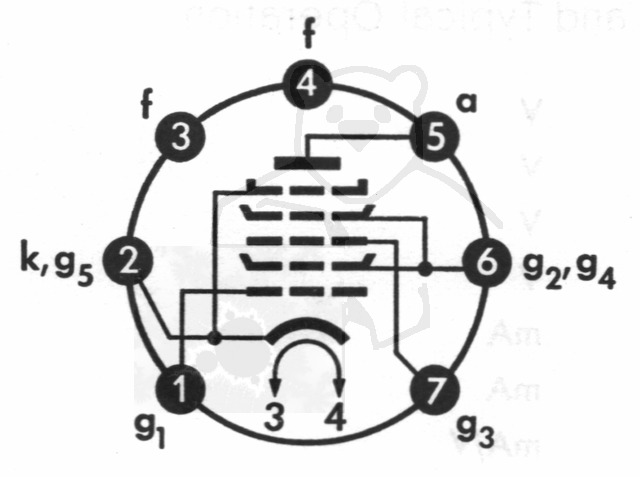

🔎 Sockelschaltung der EH900

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EH900
Datenblatt EH900S AEG [www.tubedata.info].pdf (182 kB)
Datenblatt EH900S Telefunken [www.tubedata.info].pdf (169 kB)
Pruefkarte EH900S EH900 E91H 5915 6687 - Neuberger RPM370 Roehrenmessgeraet.pdf (231 kB)
