đ Beschreibung der Röhre: EH81
| Name | EH81 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 18.03.2019 21:24:24 |
đ Beschreibung der Systeme fĂŒr die Röhre: EH81
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 3 |
| Gitter 3 | 1 |
| Gitter 4 | 2 |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Oszillator / Modulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

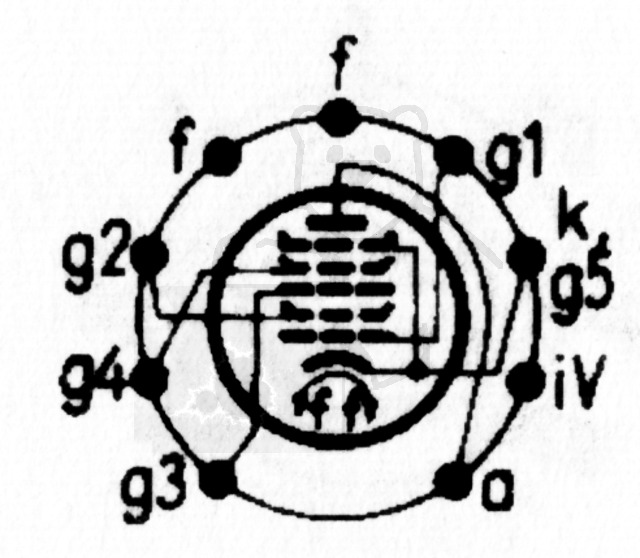

đ Sockelschaltung der EH81
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ Bilder der Röhre: EH81

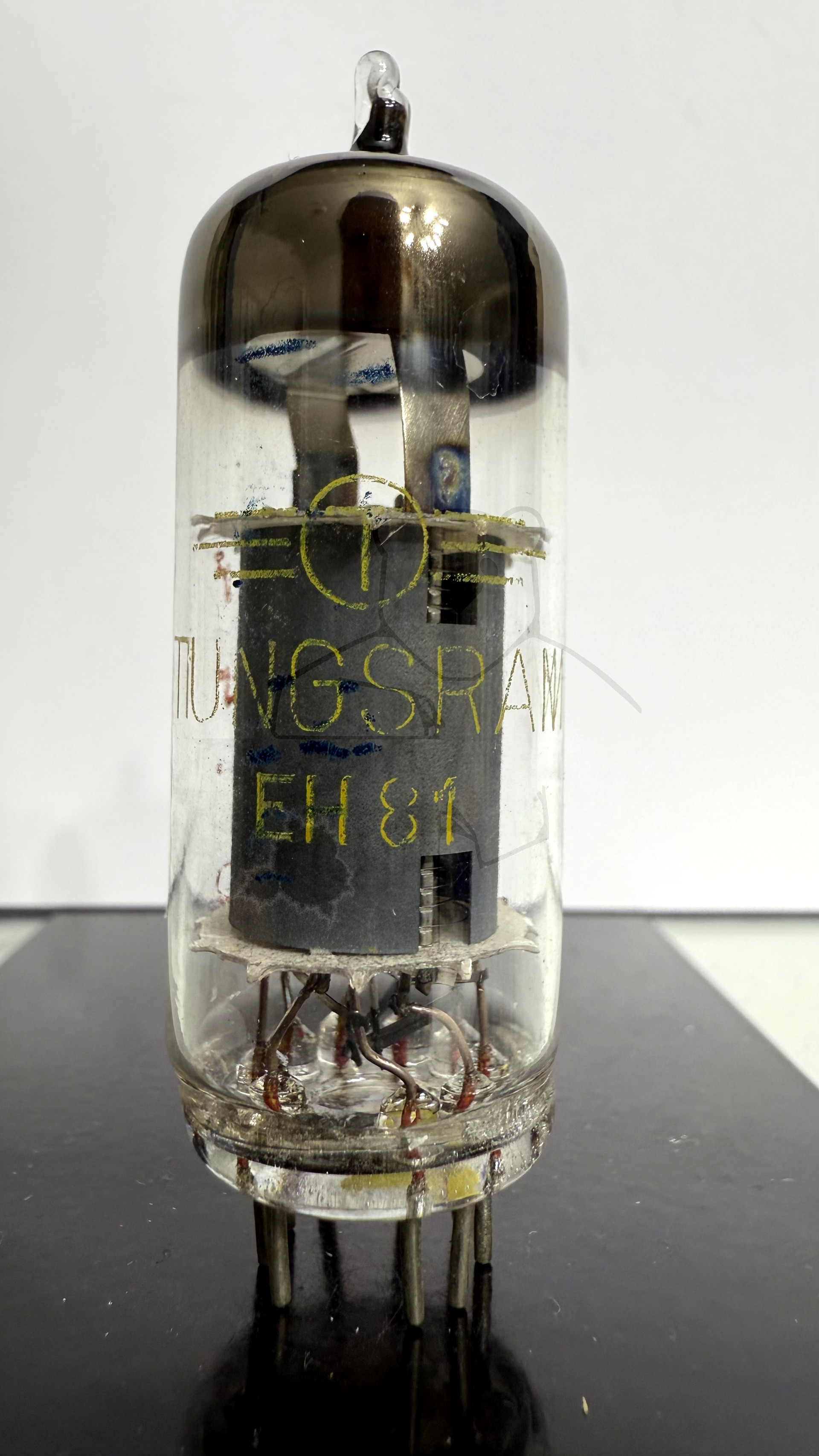

Röhre EH81 #5474 Bild 1

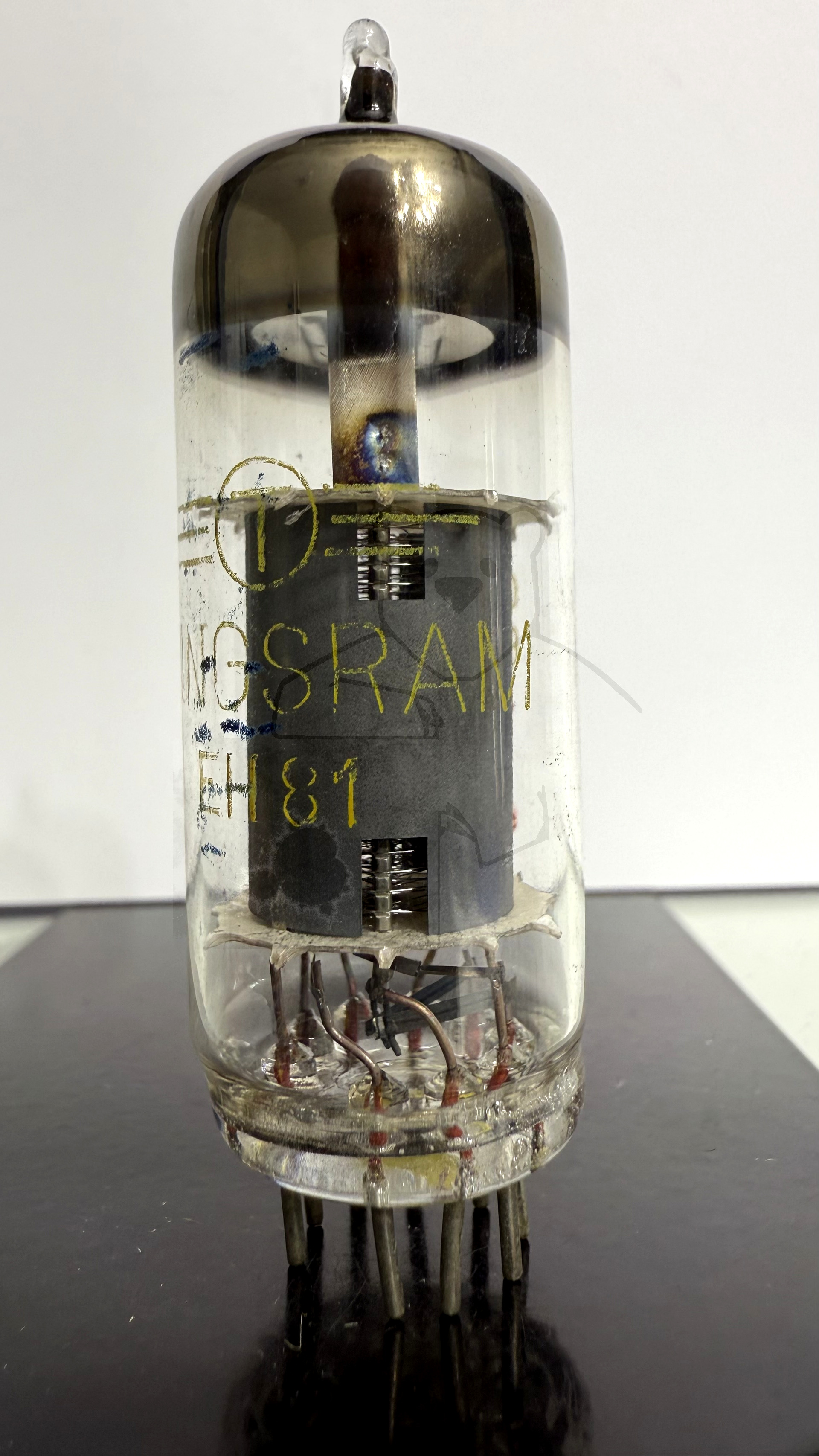

Röhre EH81 #5474 Bild 2

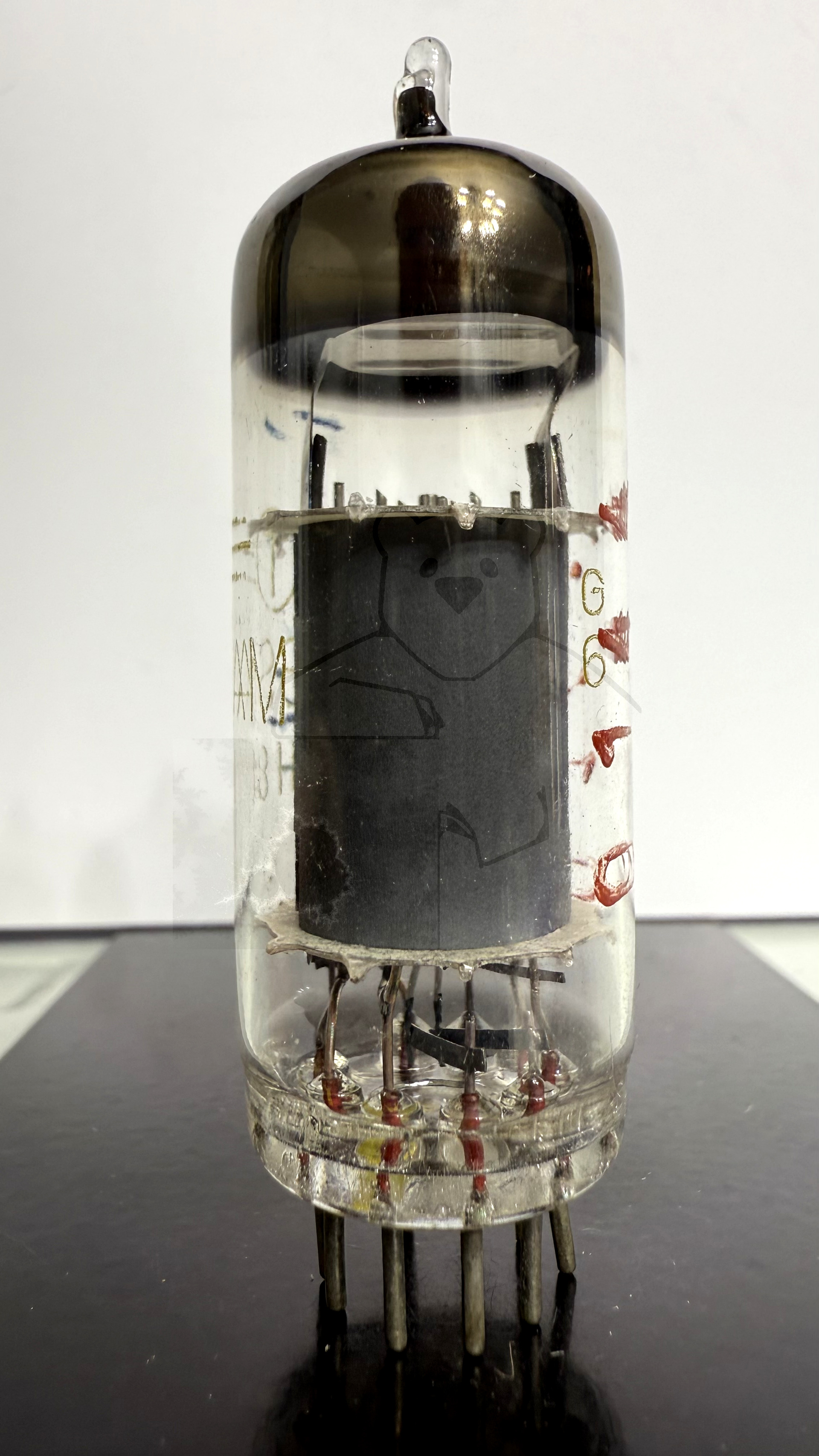

Röhre EH81 #5474 Bild 3

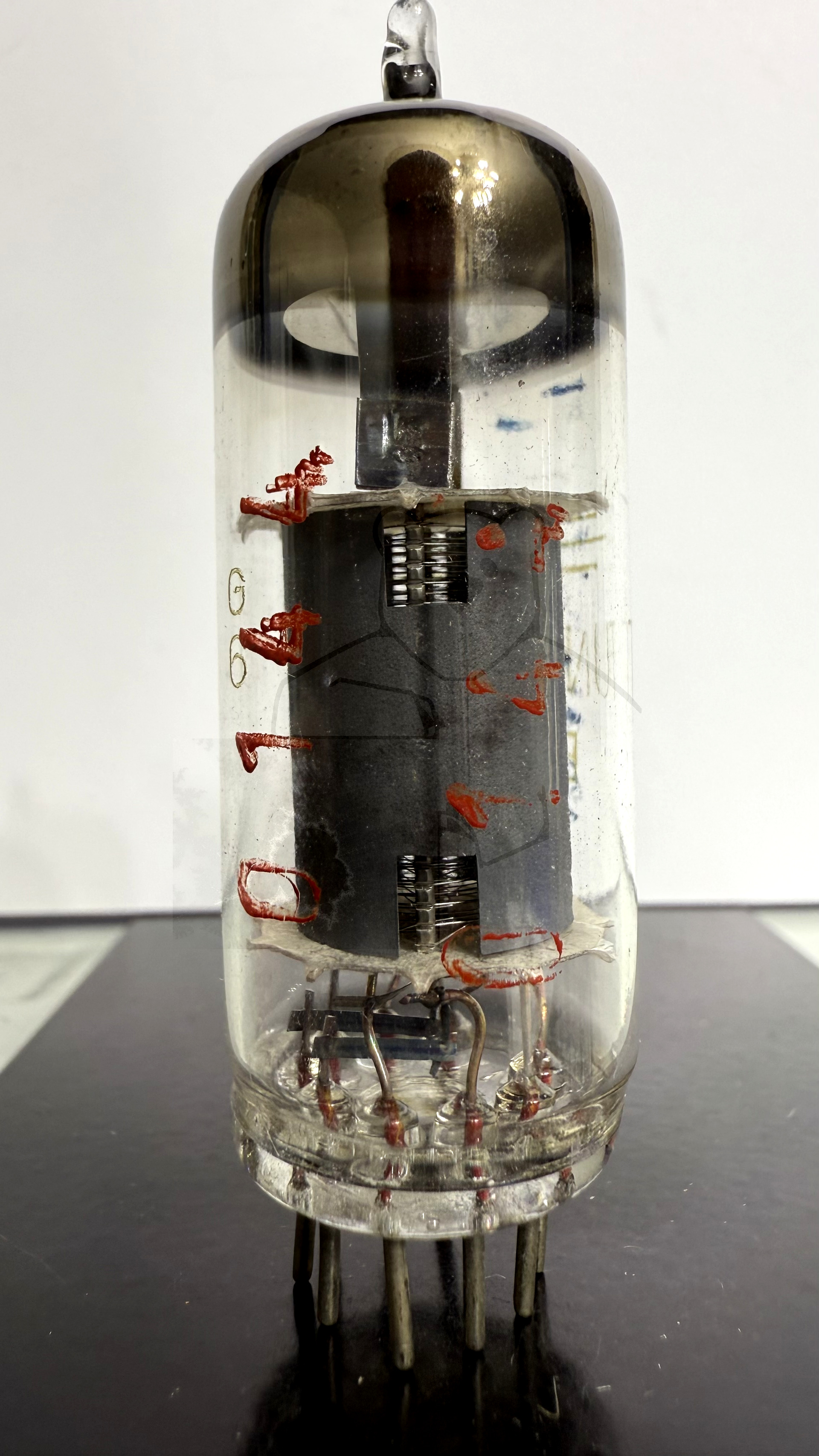

Röhre EH81 #5474 Bild 4
đ Alle Röhren vom Typ EH81 in der Sammlung
- â EH81 Inventar: 05474 Hersteller: â Tungsram
