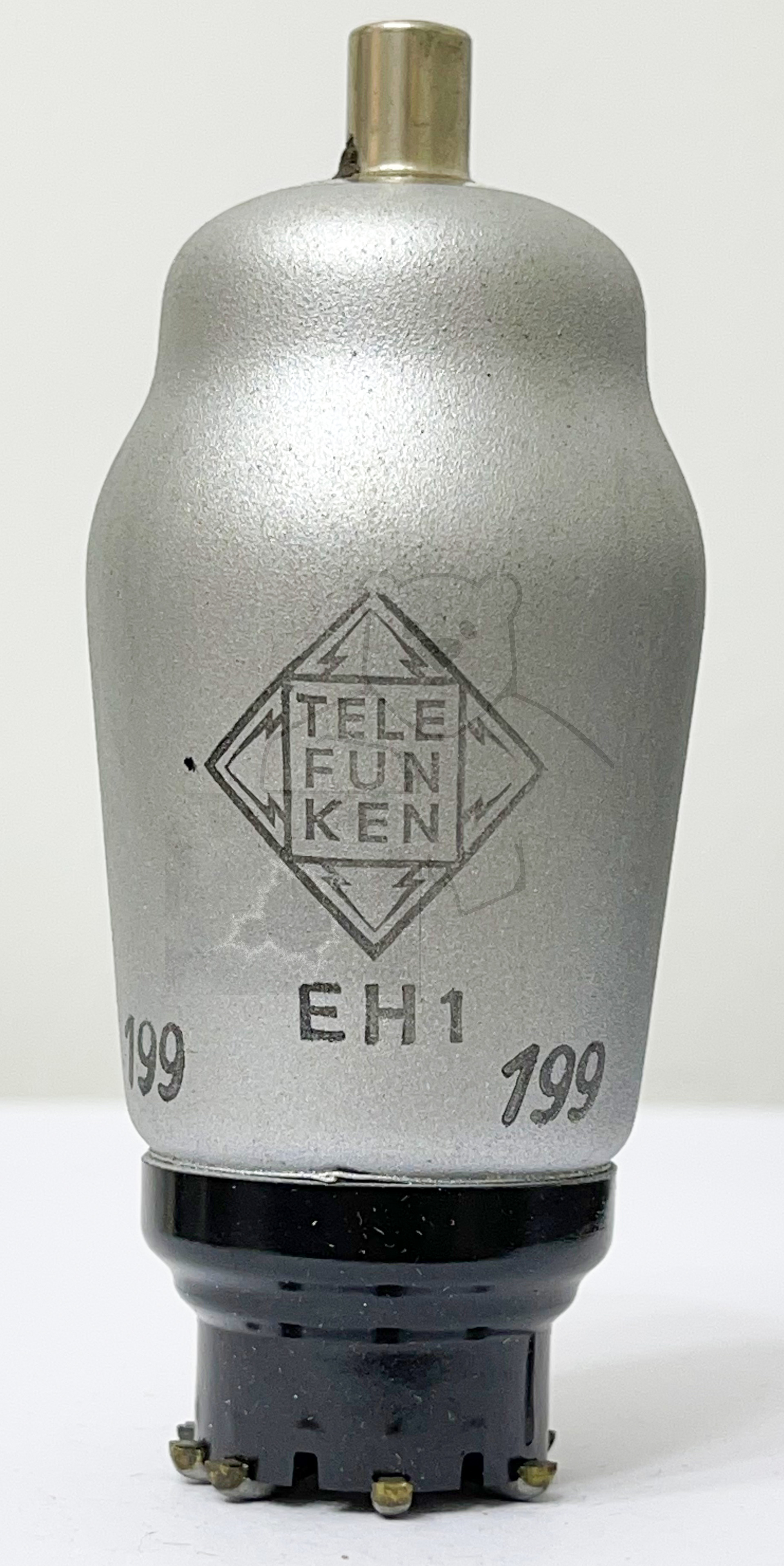

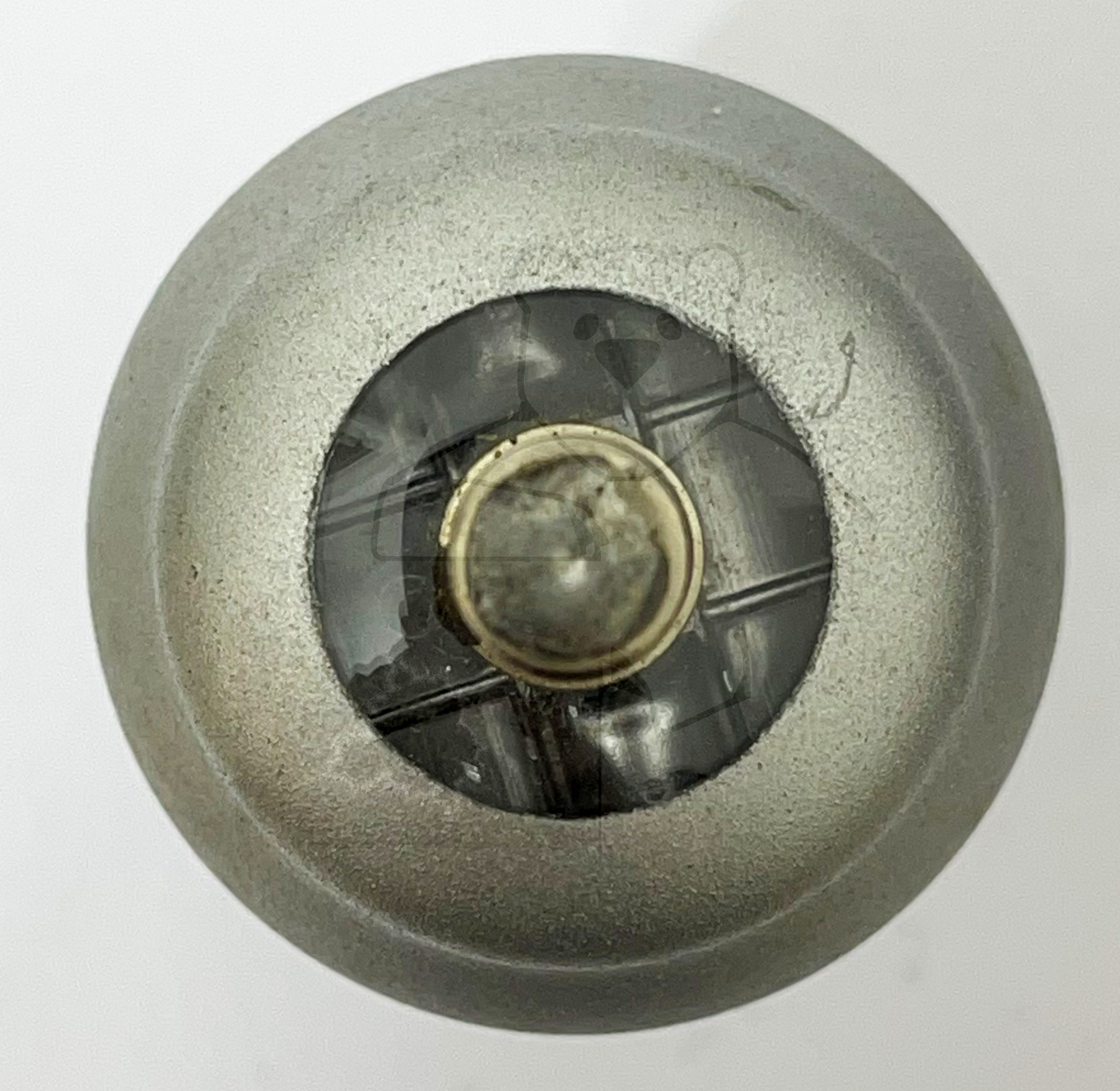

Daten und Bilder der Röhre: EH1

🔎 Beschreibung der Röhre: EH1

Name	EH1
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	28.05.2021 12:00:04

🔎 Beschreibung der Systeme für die Röhre: EH1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4	6
Gitter 5	4
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

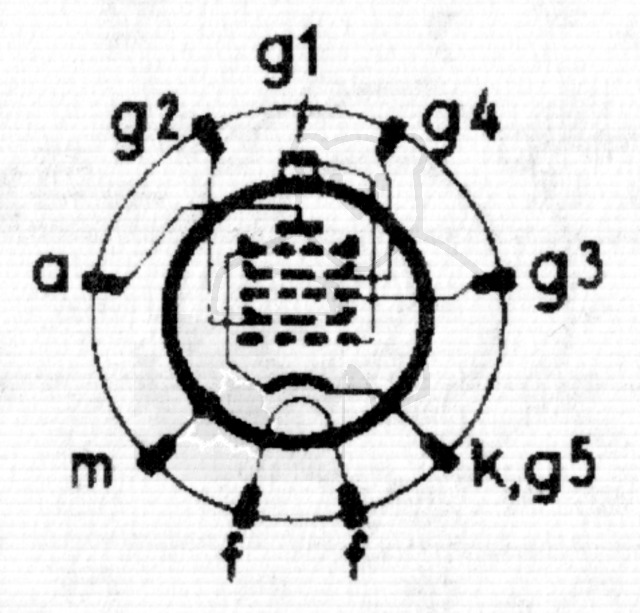

🔎 Sockelschaltung der EH1

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: EH1
Anwendung EH1.pdf (2034 kB)
Datenblatt EH1.pdf (142 kB)
Pruefkarte EH1 - Funke W19 Roehrenpruefer.pdf (169 kB)
Pruefkarte EH1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
