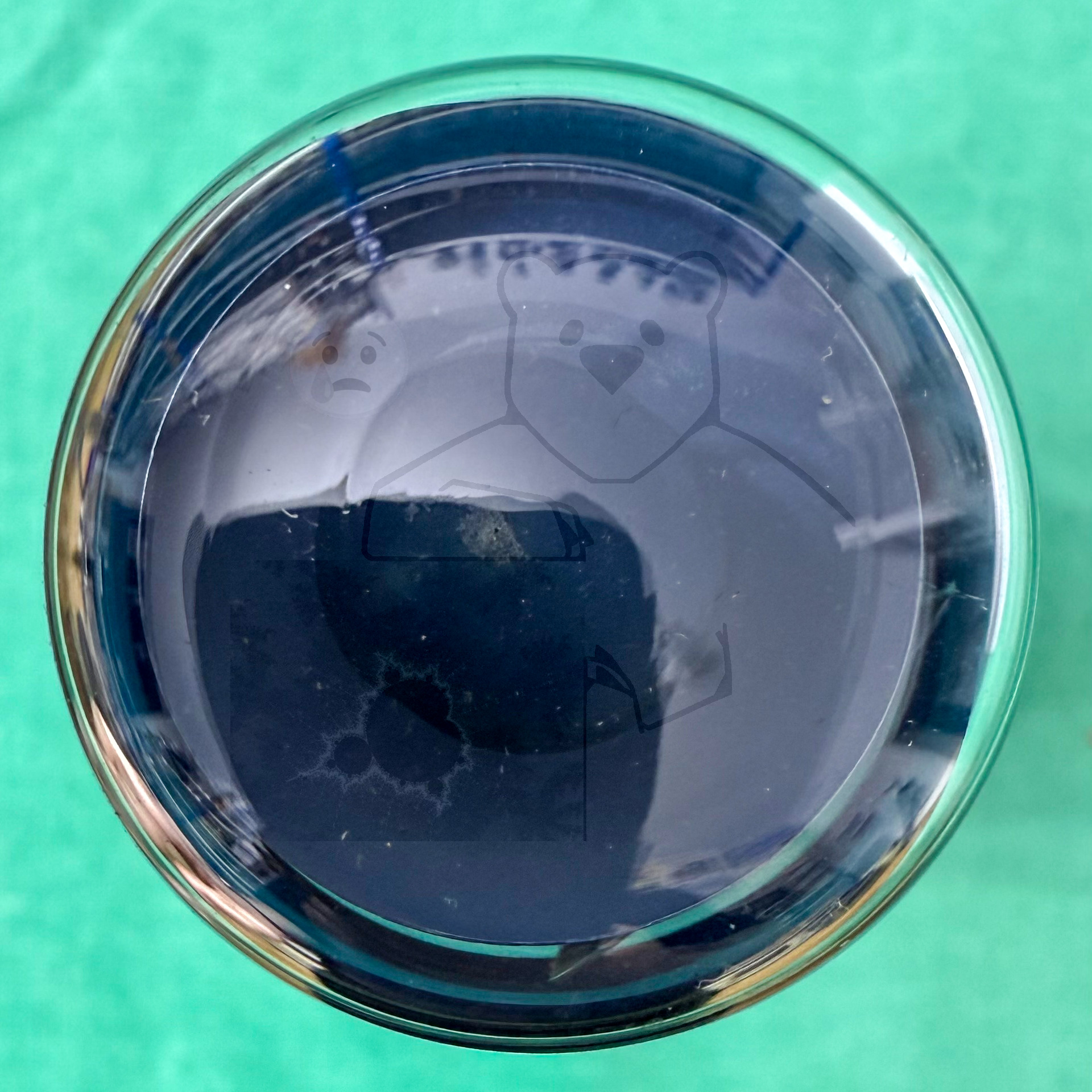

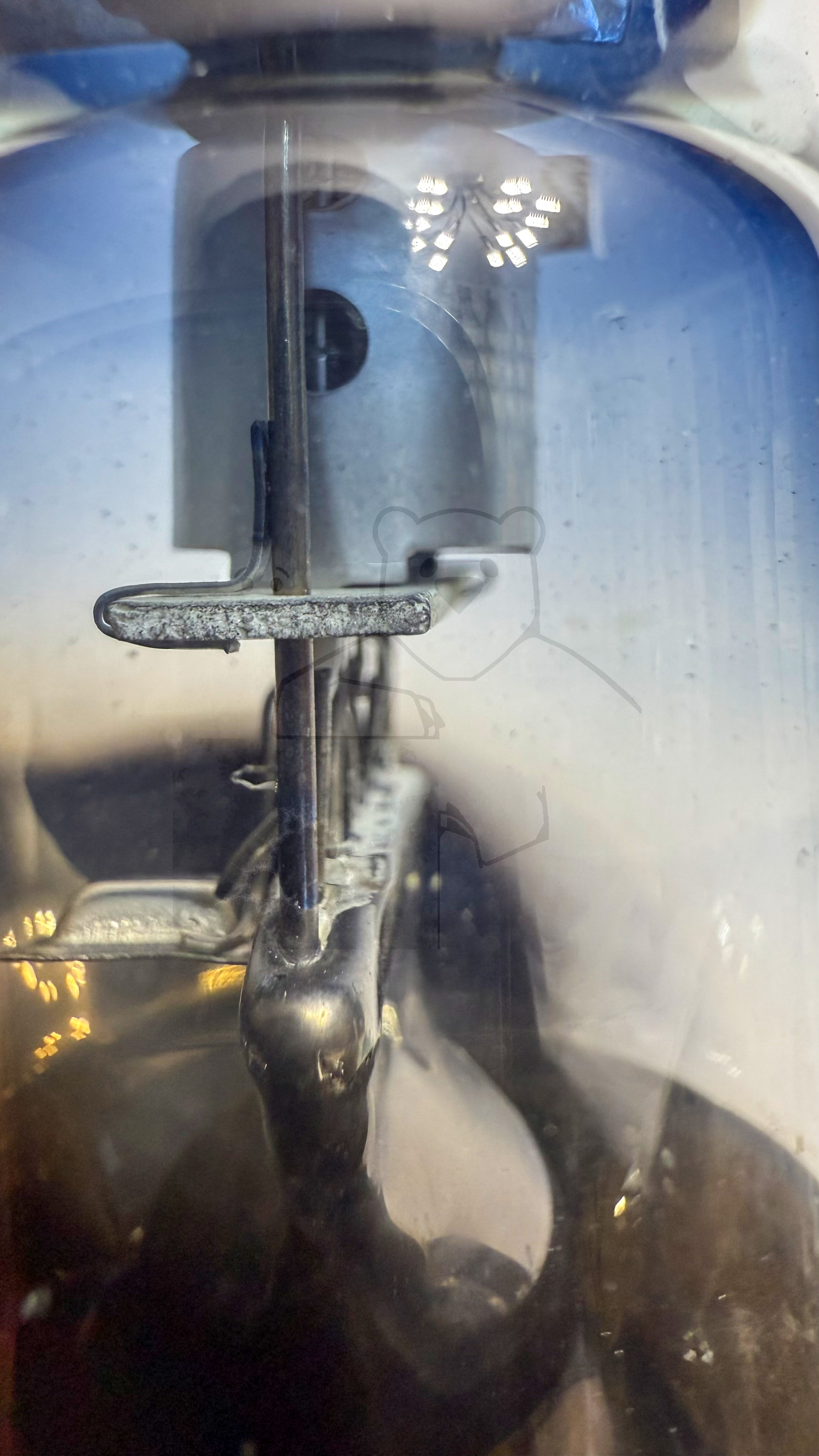

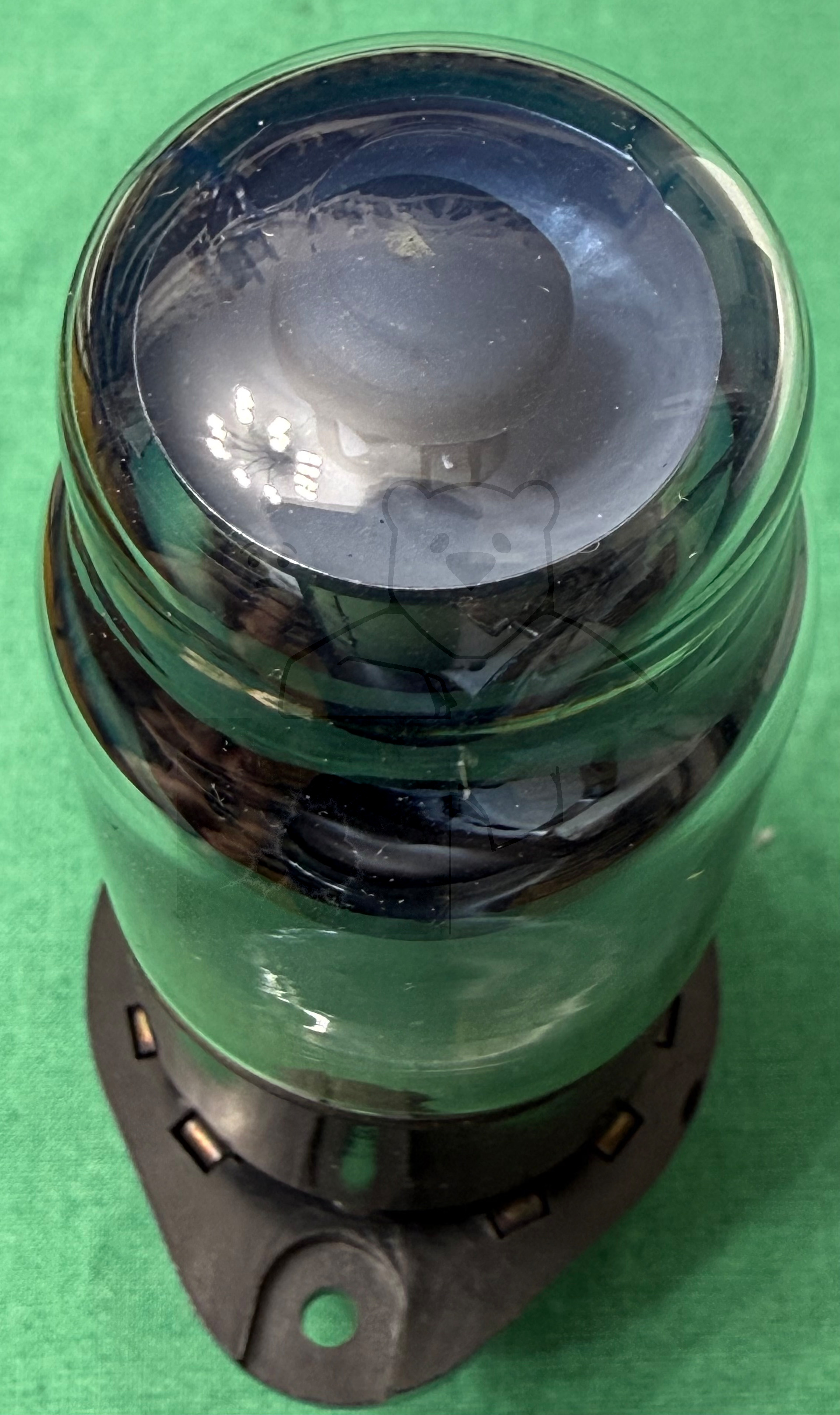

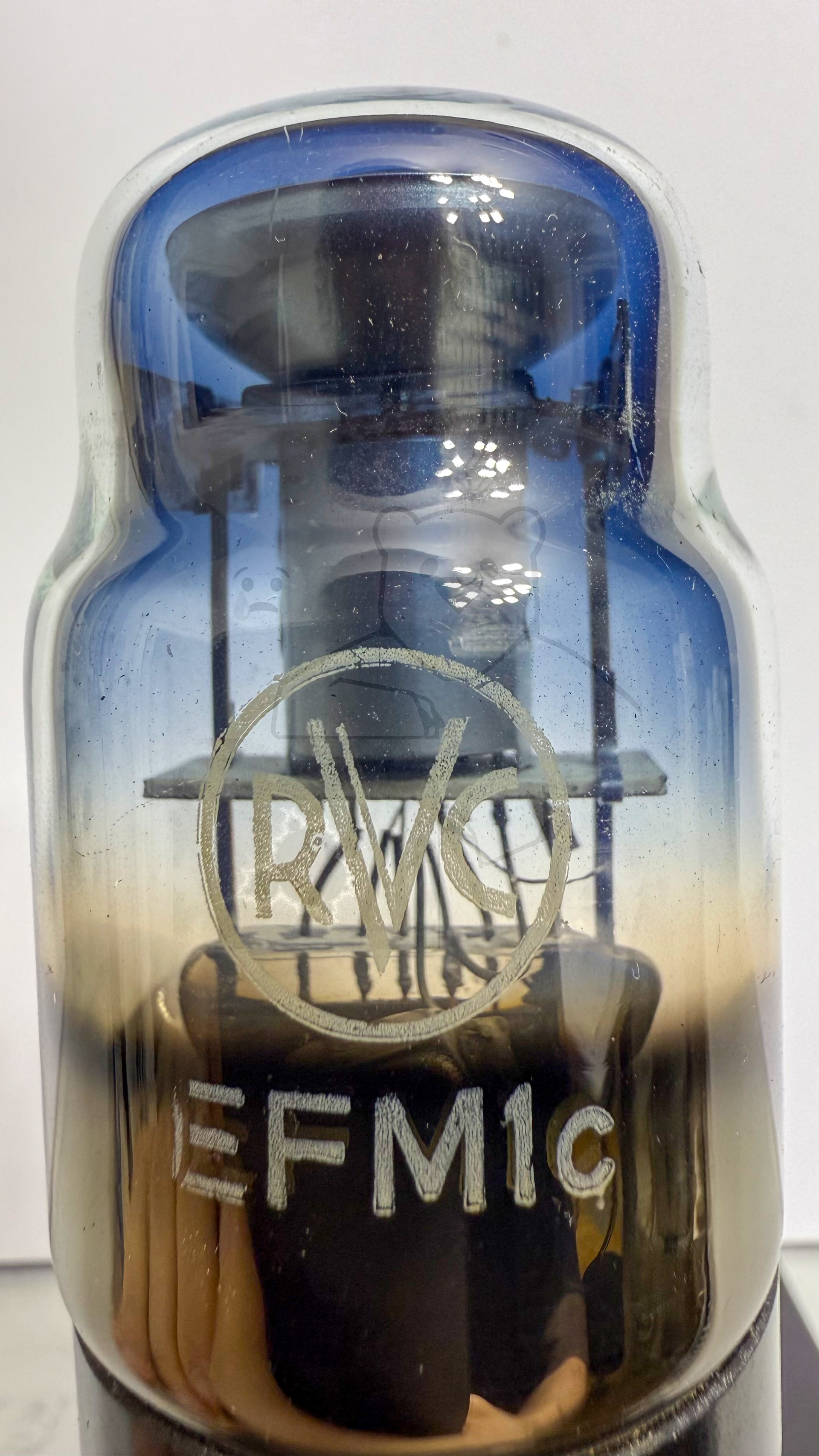

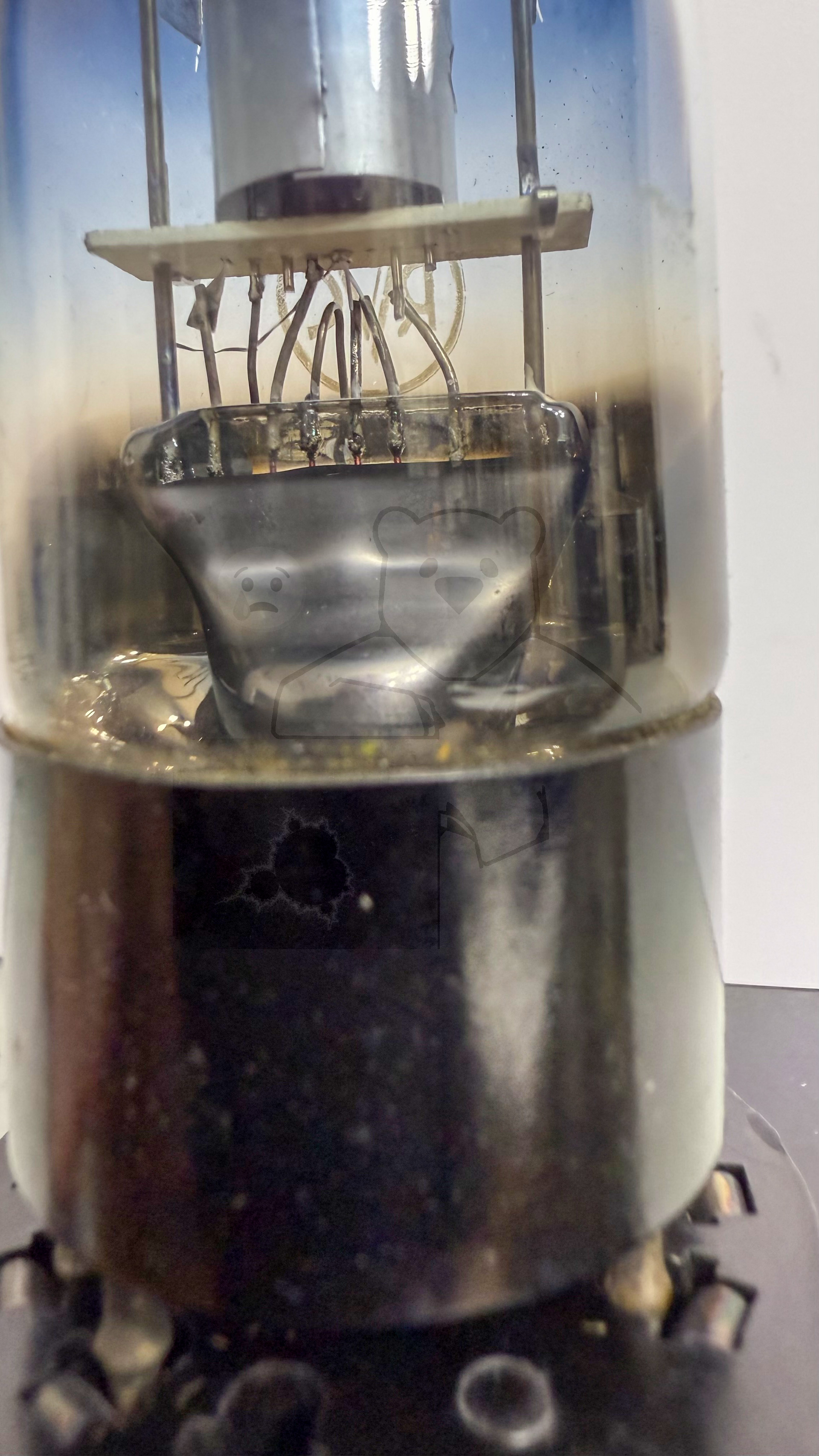

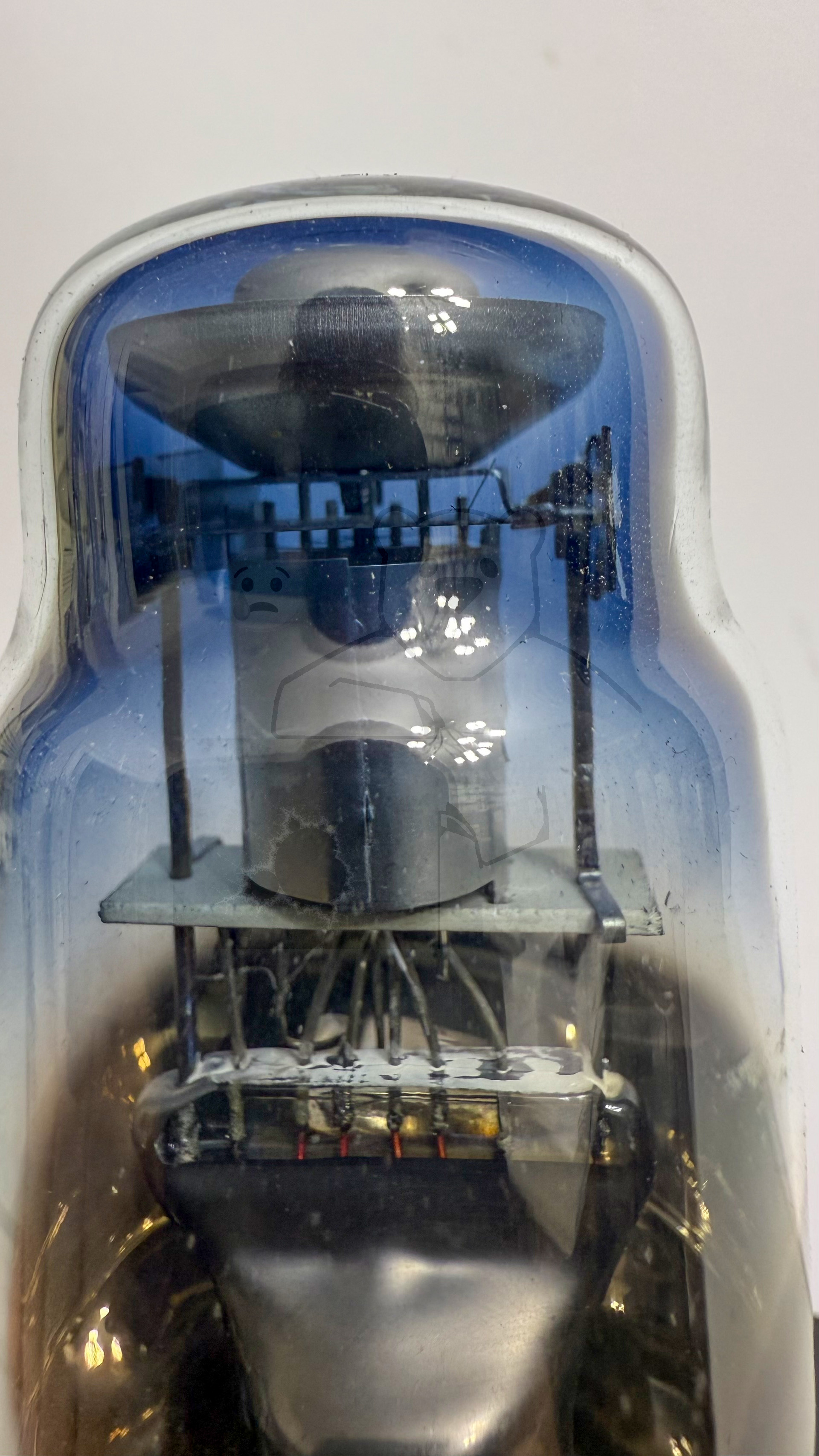

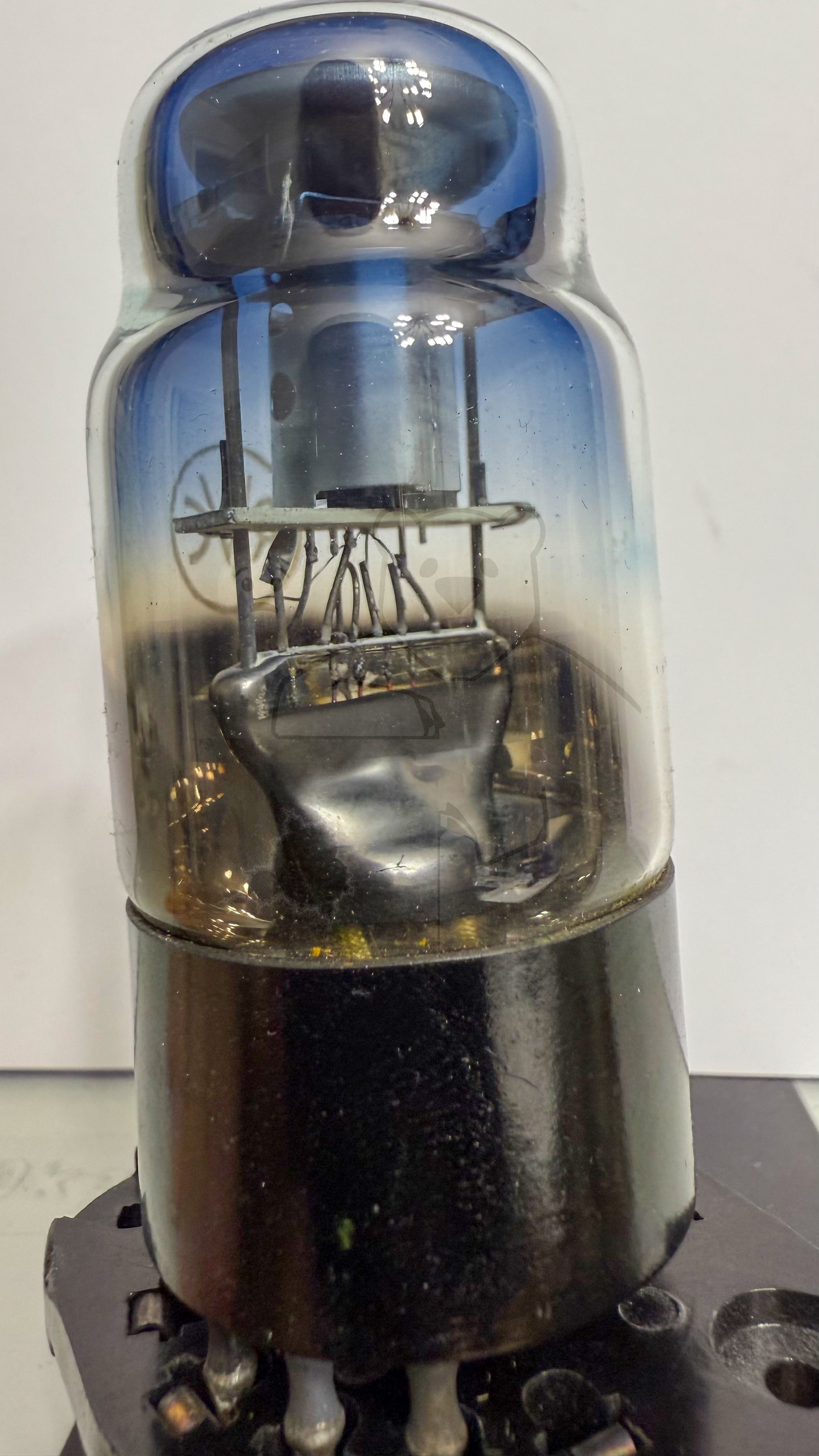

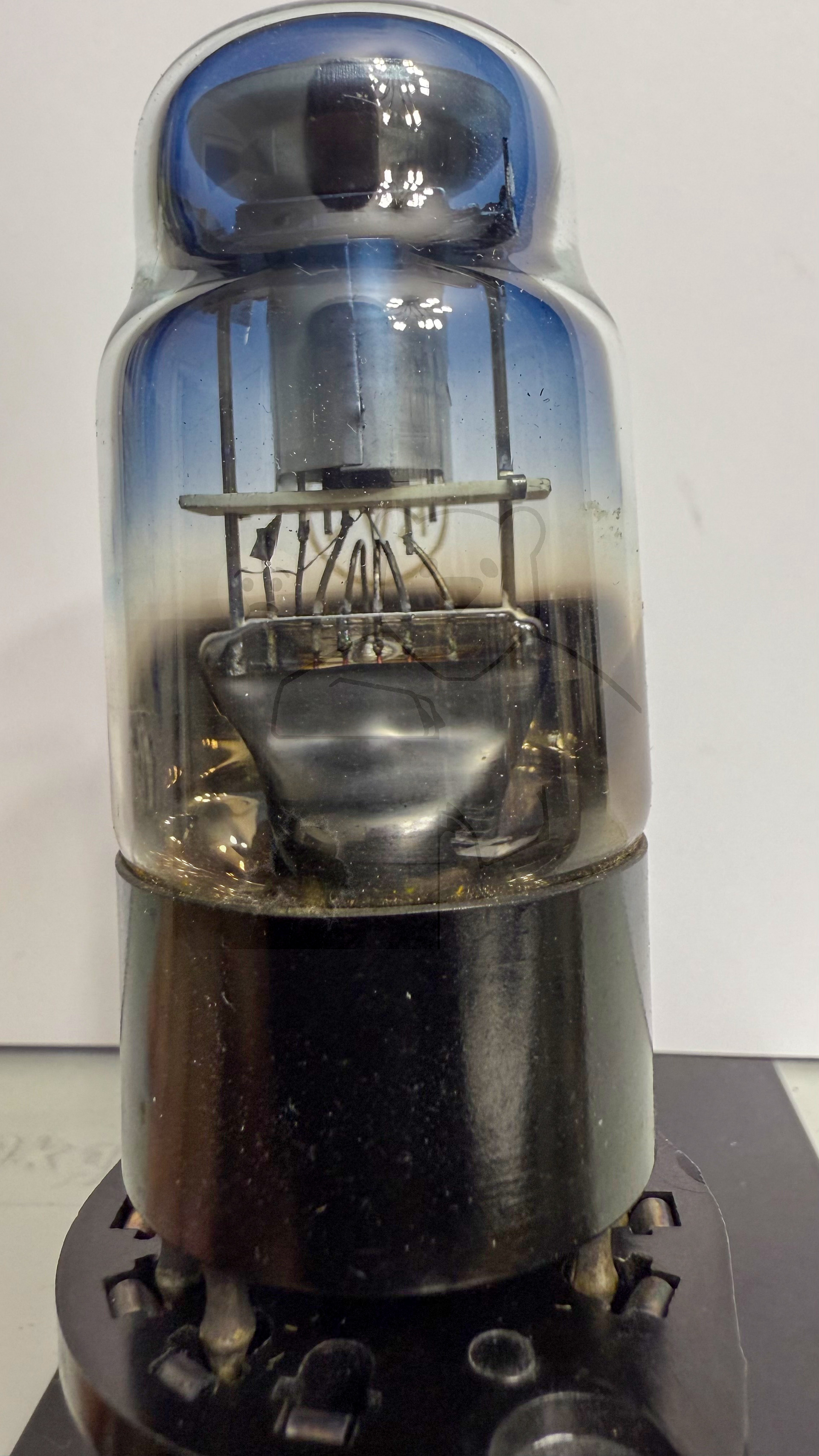

Daten und Bilder der Röhre: EFM1c

🔎 Beschreibung der Röhre: EFM1c

Name	EFM1c
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Es handelt sich um eine EFM1 im 8pol. Stahlröhrensockel. Die genaue Stiftbelegung ist nicht sicher.
Letzte Änderung	18.02.2022

🔎 Beschreibung der Systeme für die Röhre: EFM1c

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm	s
Heizung	f, f
Abschirmung	m
Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EFM1c

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EFM1c
Anwendung EFM1 Philips Version 1 [www.tubedata.info].pdf (577 kB)
Anwendung EFM1 Philips Version 2 [www.tubedata.info].pdf (538 kB)
Datenblatt EFM1 Philips [www.tubedata.info].pdf (35 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
