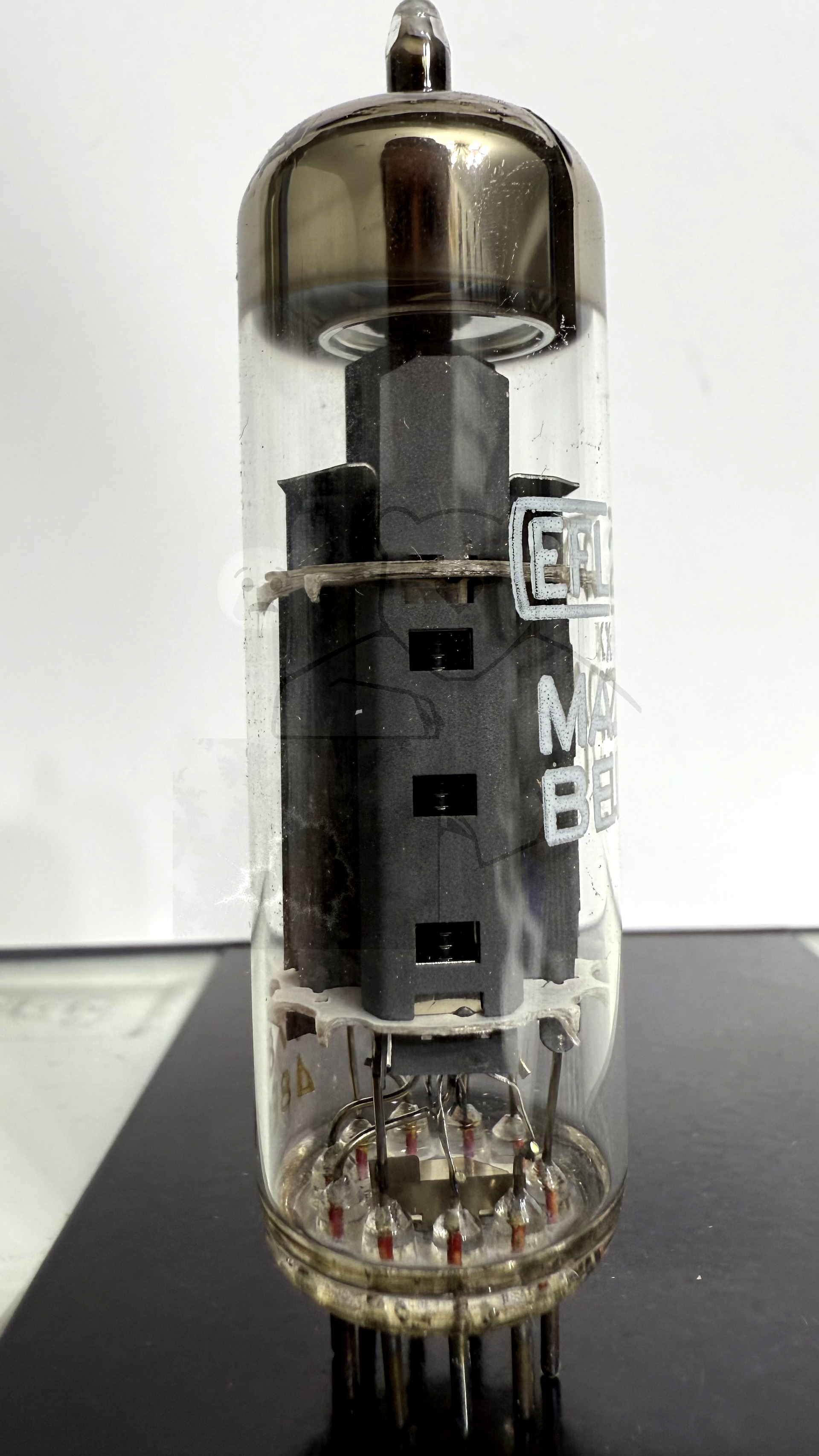

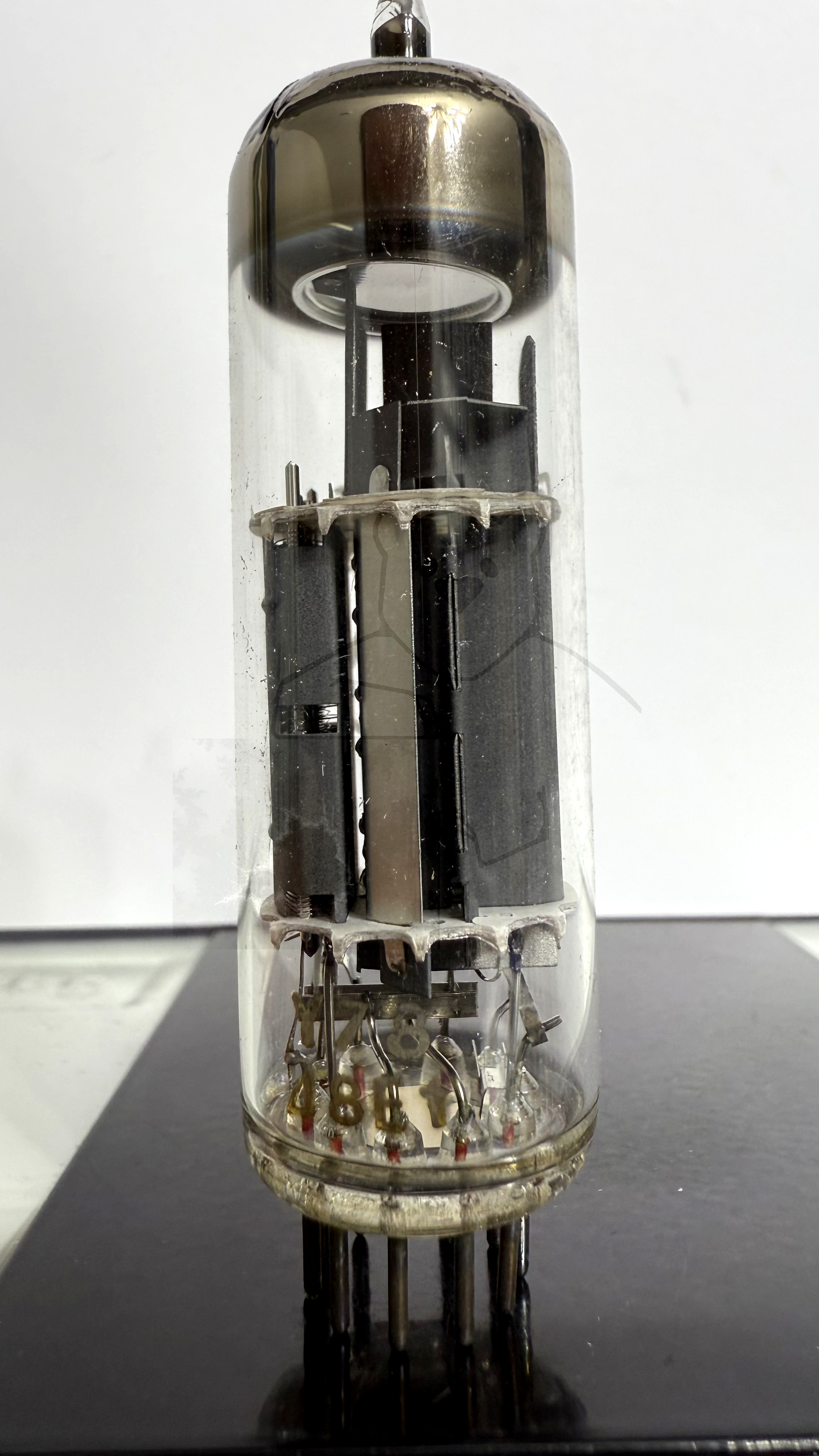

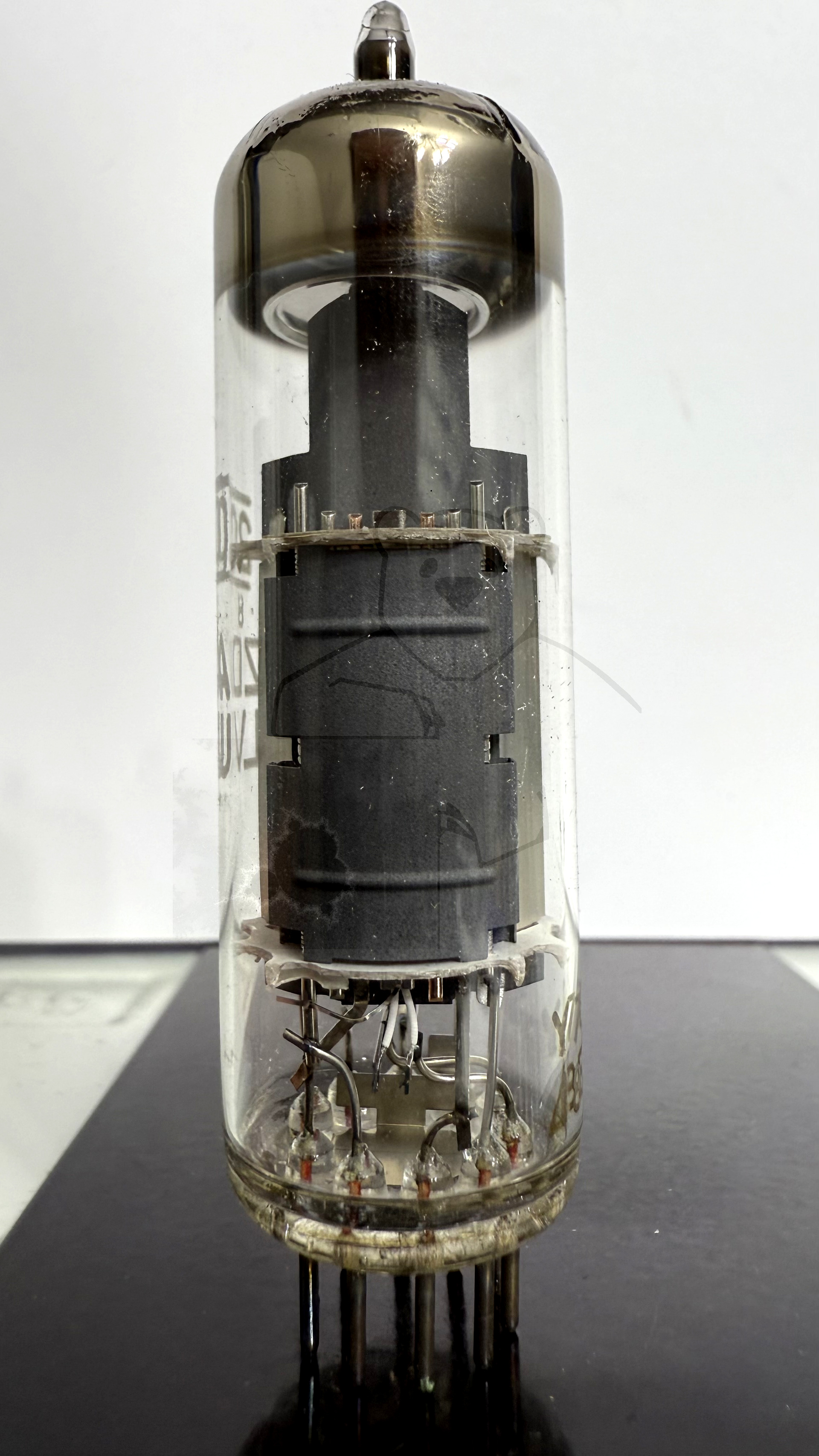

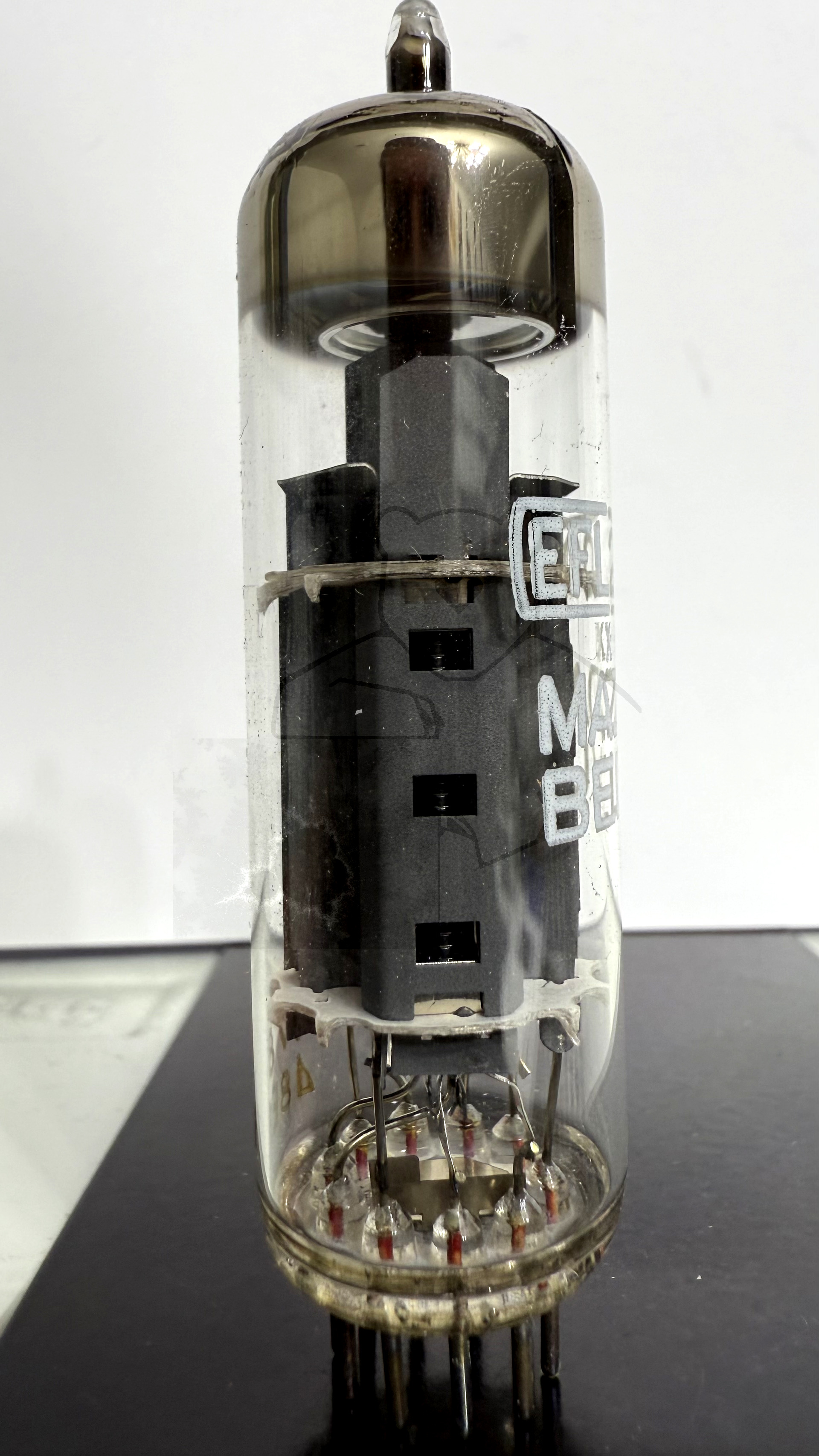

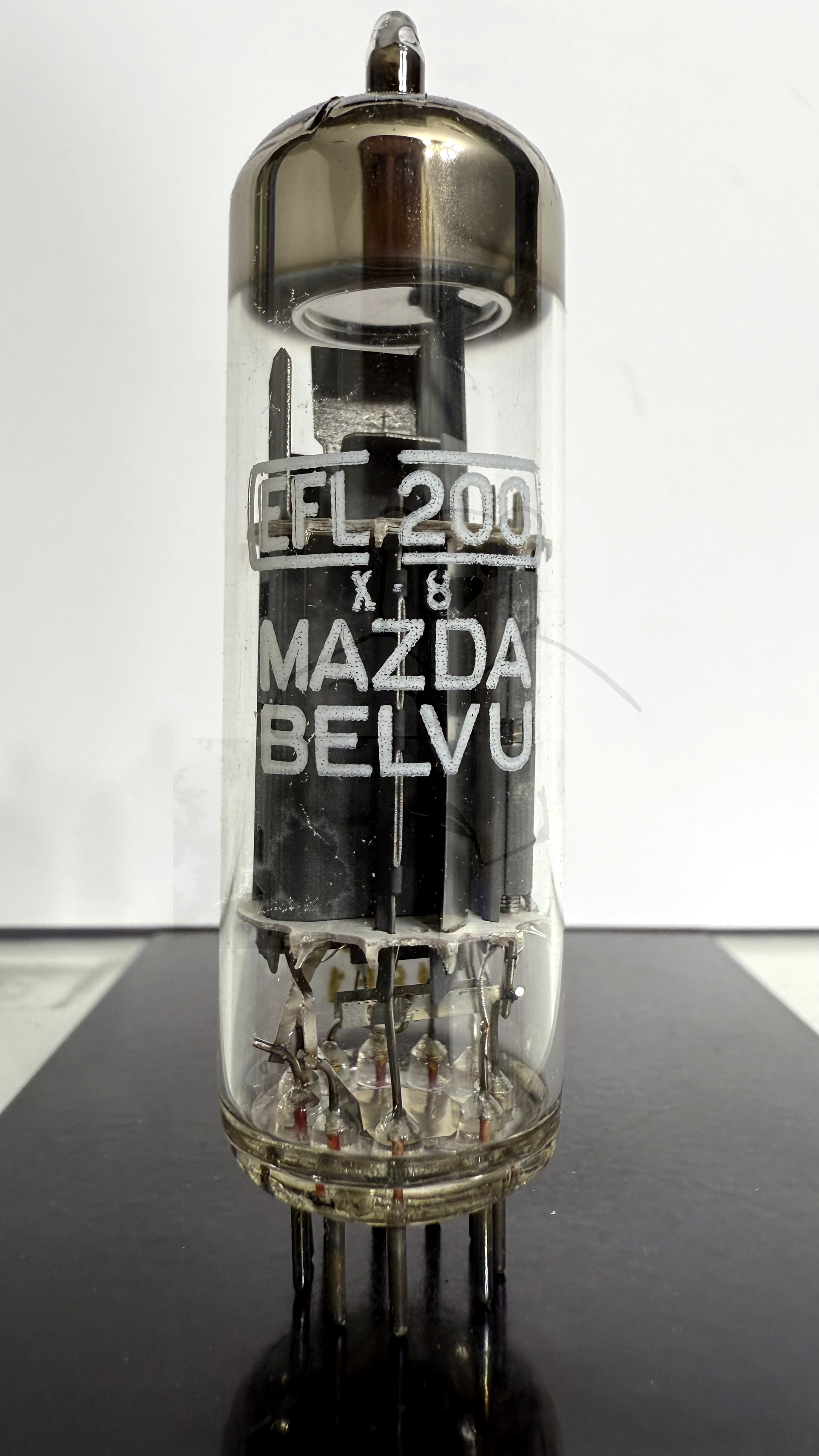

Daten und Bilder der Röhre: EFL200

🔎 Beschreibung der Röhre: EFL200

Name	EFL200
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,85
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:41:17

🔎 Beschreibung der Systeme für die Röhre: EFL200

	System 1	System 2
Kathode	2	7
Gitter 1	1	8
Gitter 2	3	9
Gitter 3	2	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	10
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung	7	7
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

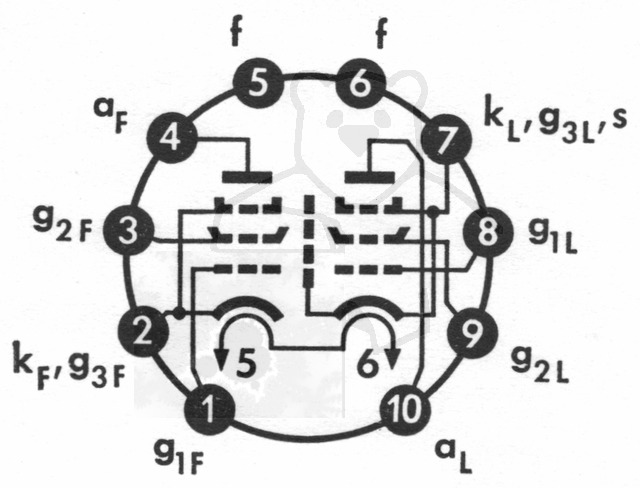

🔎 Sockelschaltung der EFL200

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EFL200
Datenblatt EFL200 Mazda Belvu [www.tubedata.info].pdf (810 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
