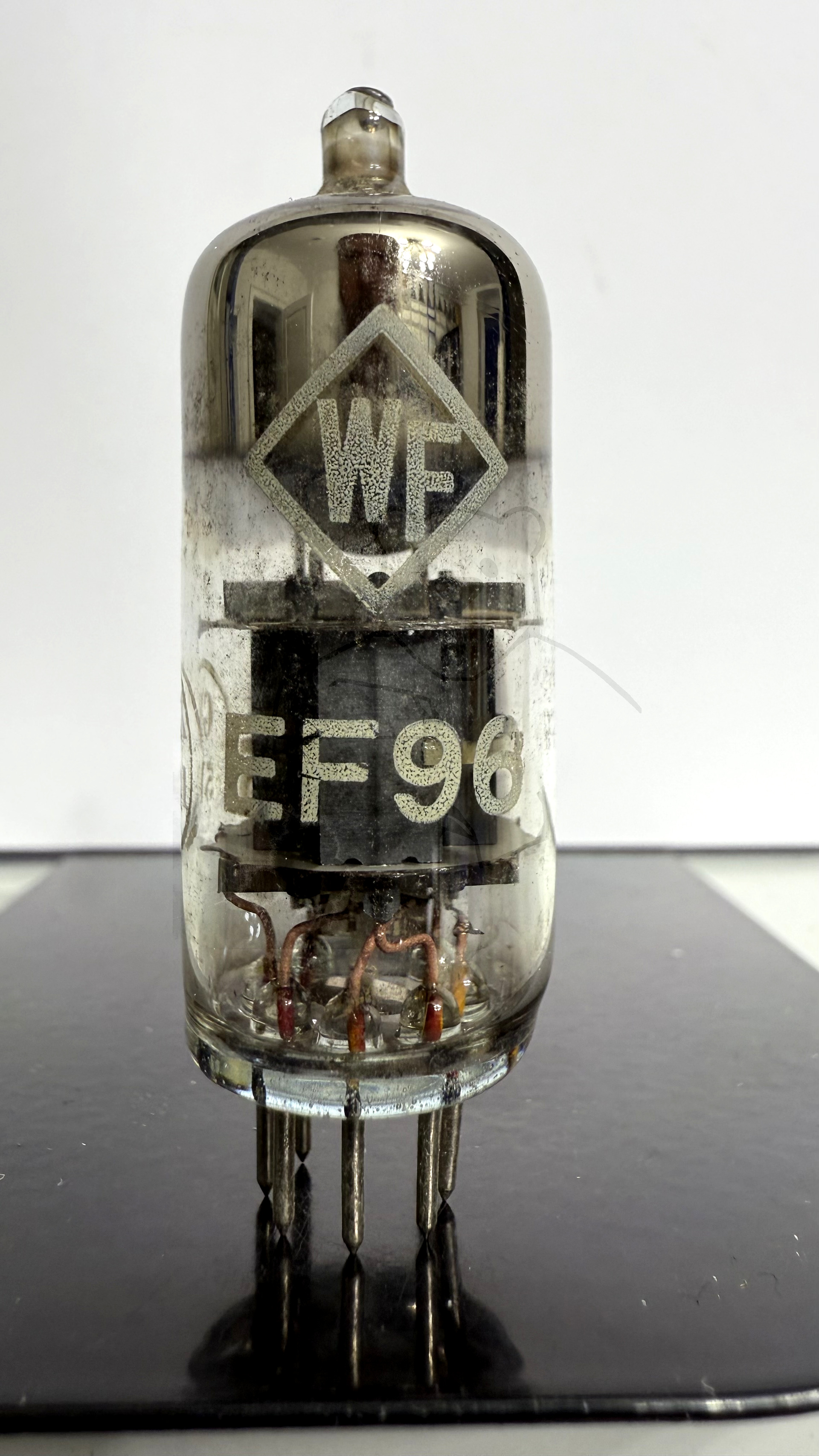

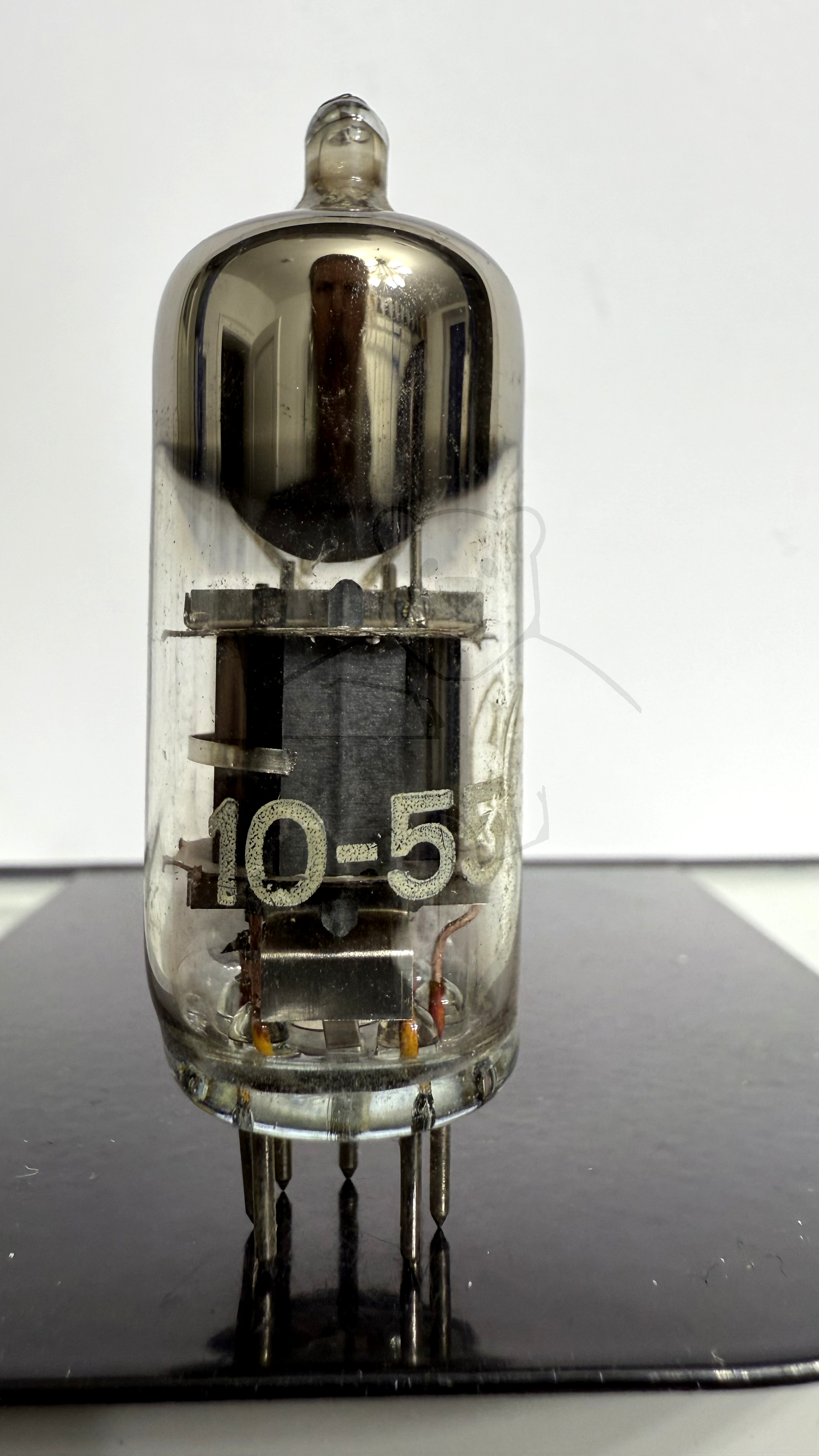

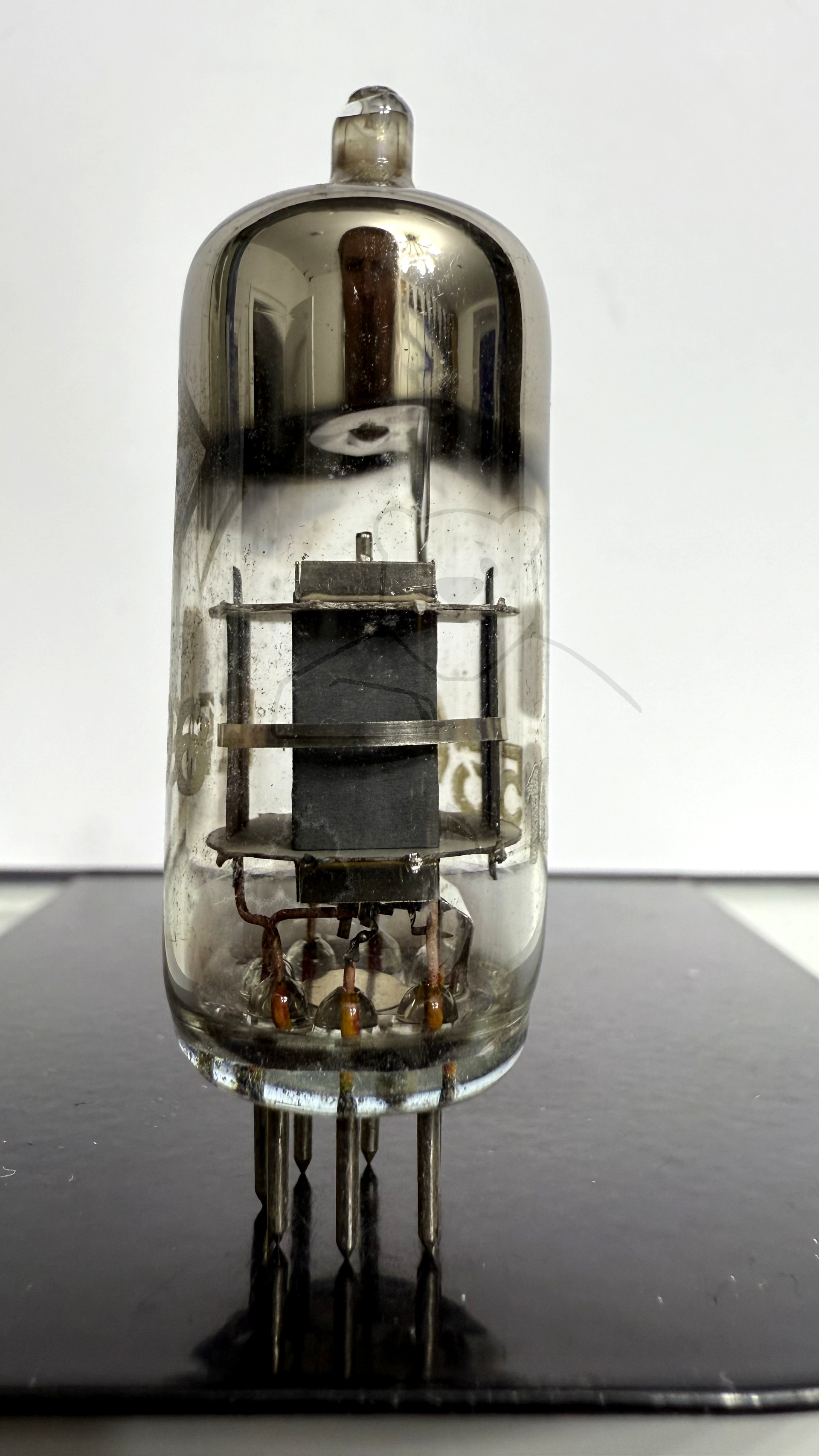

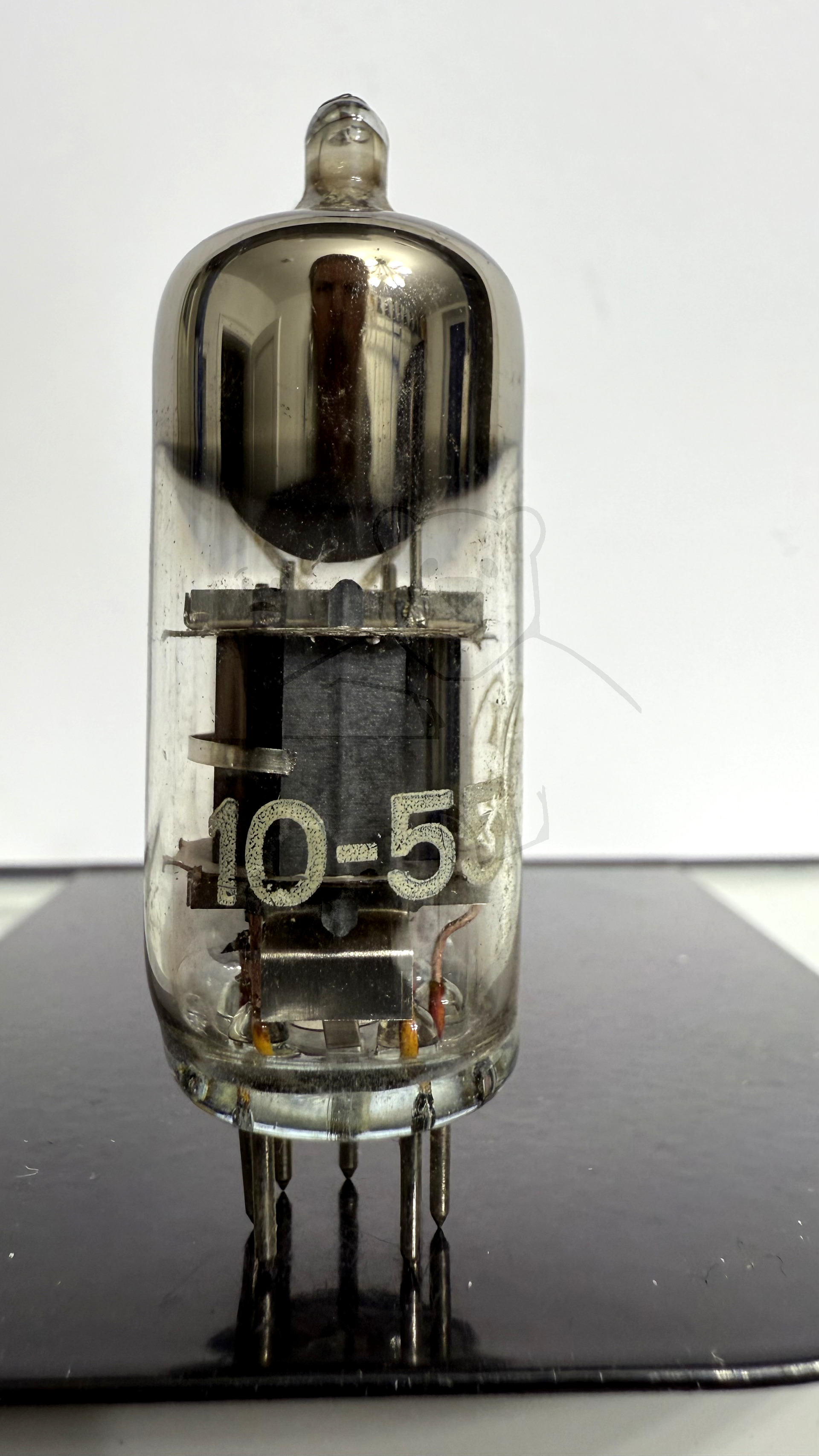

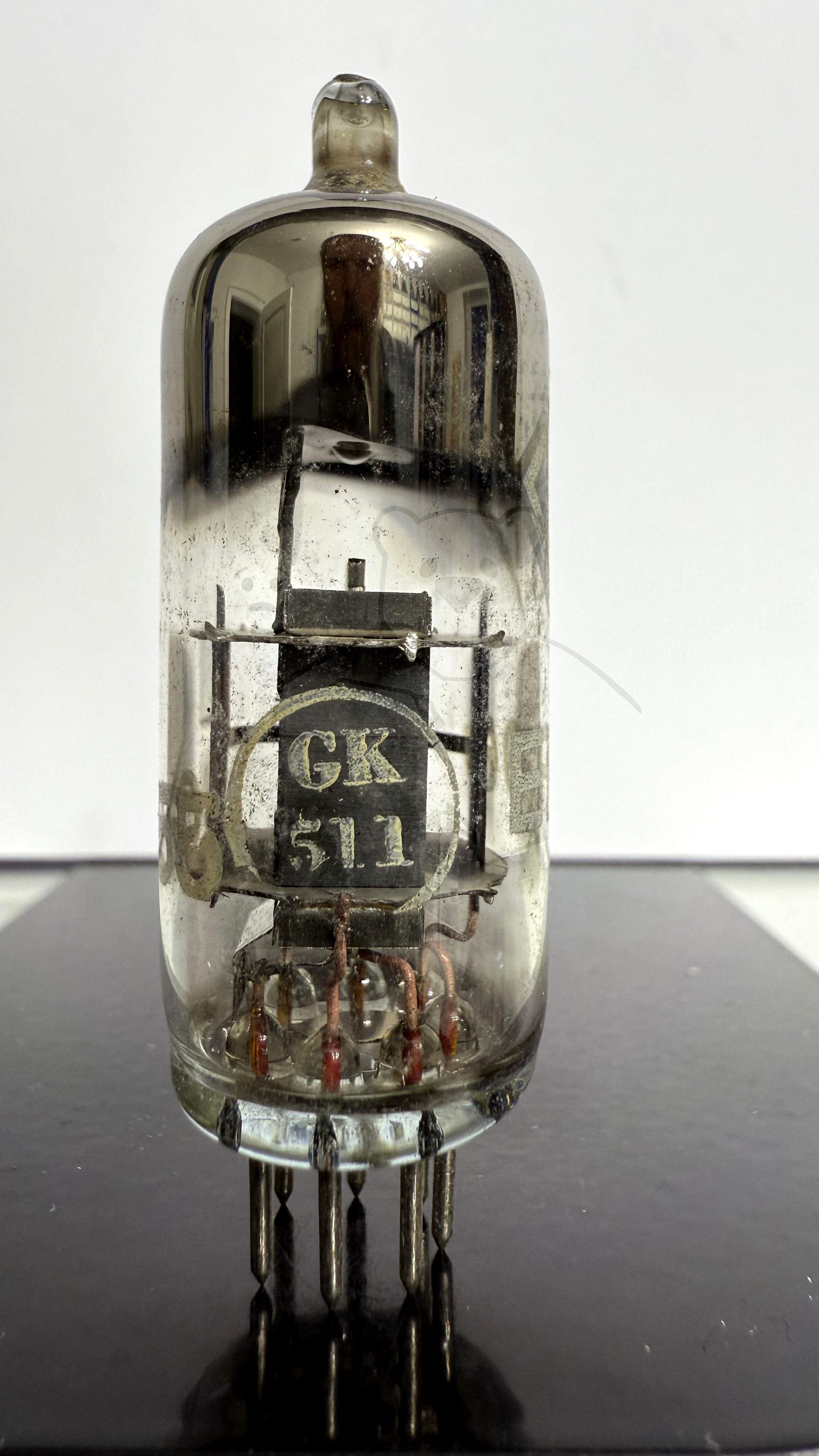

Daten und Bilder der Röhre: EF96

🔎 Beschreibung der Röhre: EF96

Name	EF96
Vergleichsname	6AG5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:36:22

🔎 Beschreibung der Systeme für die Röhre: EF96

	System 1
Kathode	2, 7
Gitter 1	1
Gitter 2	6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

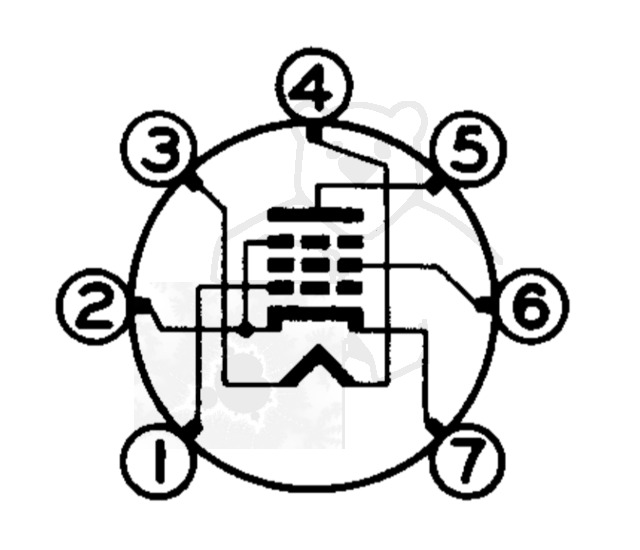

🔎 Sockelschaltung der EF96

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: EF96
Datenblatt EF96 6AG5 General Electric.pdf (205 kB)
Datenblatt EF96 6AG5 Sylvania.pdf (315 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
