🔎 Beschreibung der Röhre: EF85
| Name | EF85 |
| Vergleichsname | 6BY7 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EF85
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF85
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF85
Datenblatt EF85 La Radiotechnique [www.tubedata.info].pdf (79 kB)
Datenblatt EF85 Mazda Belvu [www.tubedata.info].pdf (365 kB)
Datenblatt EF85 Philips Version 1 [www.tubedata.info].pdf (190 kB)
Datenblatt EF85 Philips Version 2 [www.tubedata.info].pdf (90 kB)
Datenblatt EF85 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3136 kB)
Pruefkarte EF85 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte EF85 6BY7 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF85

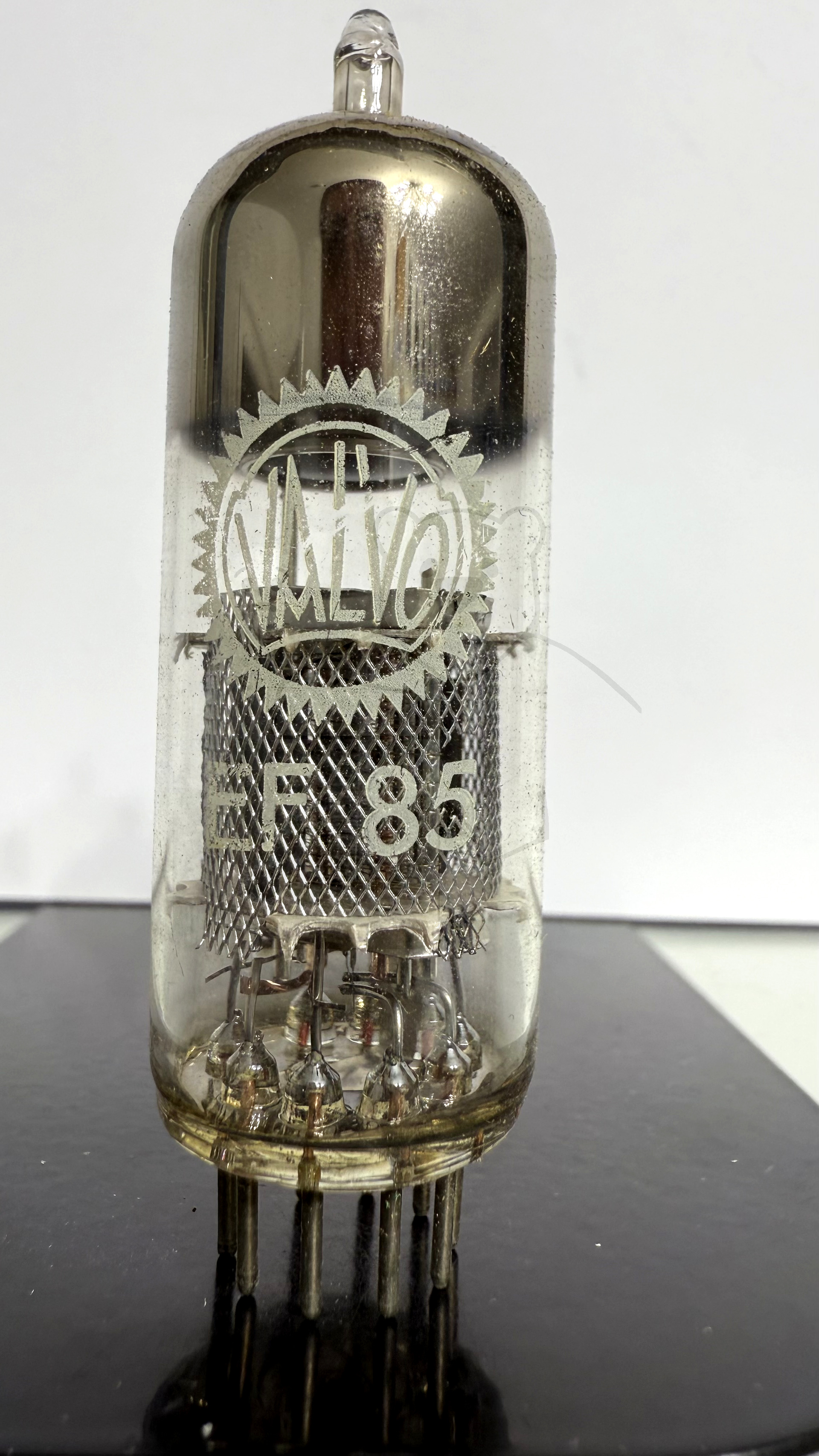

Röhre EF85 #7225 Bild 1

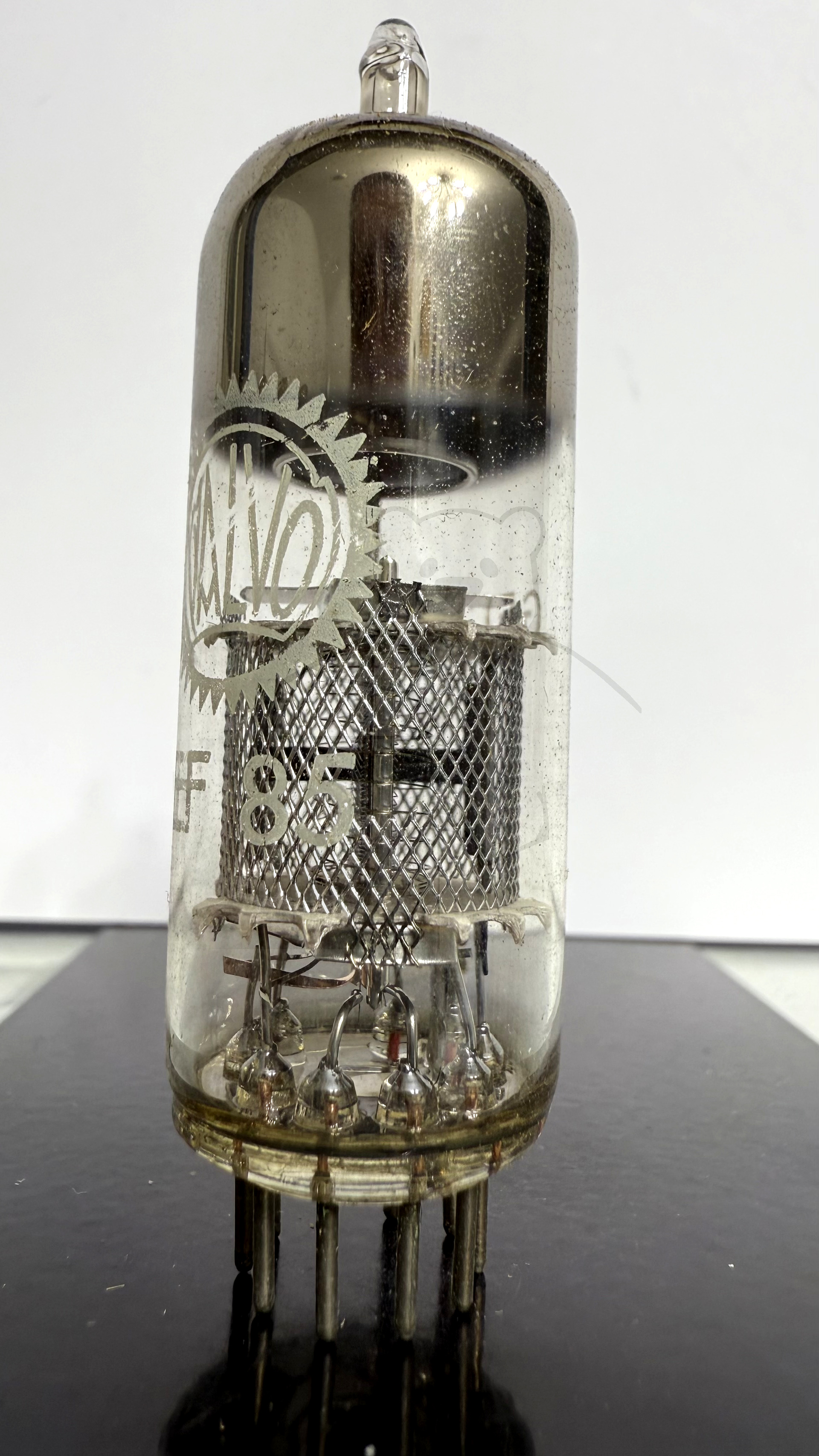

Röhre EF85 #7225 Bild 2

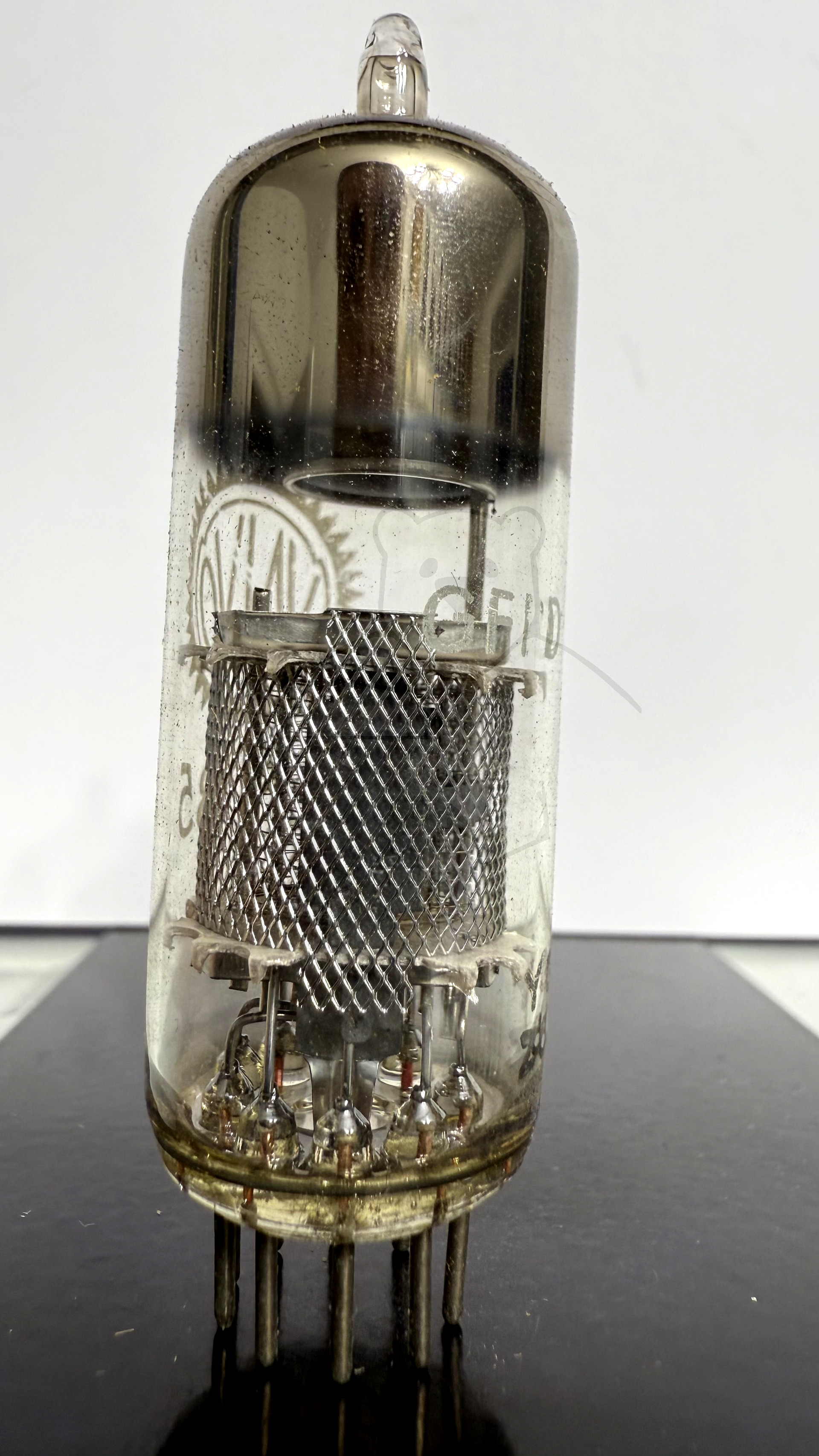

Röhre EF85 #7225 Bild 3

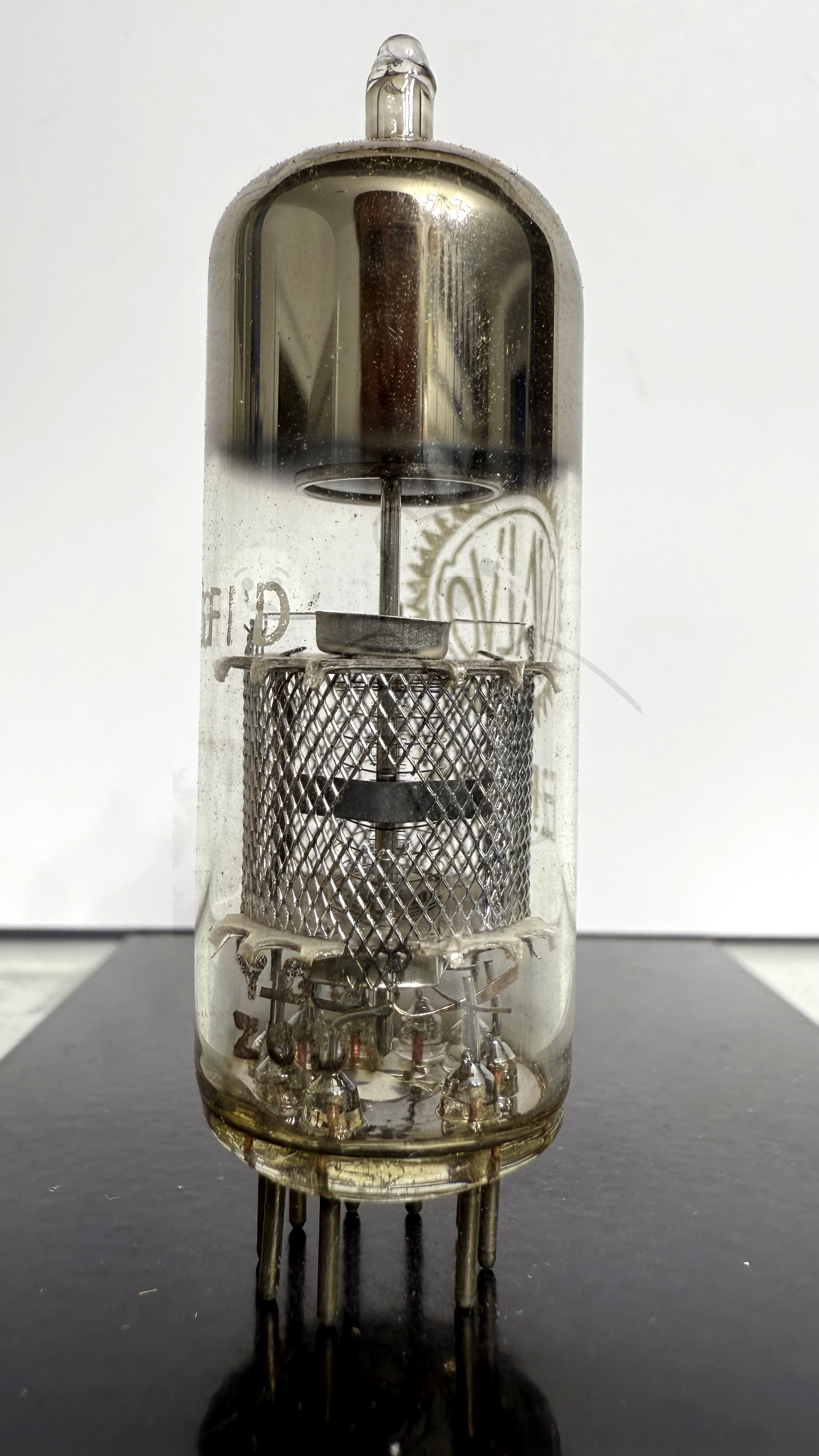

Röhre EF85 #7225 Bild 4

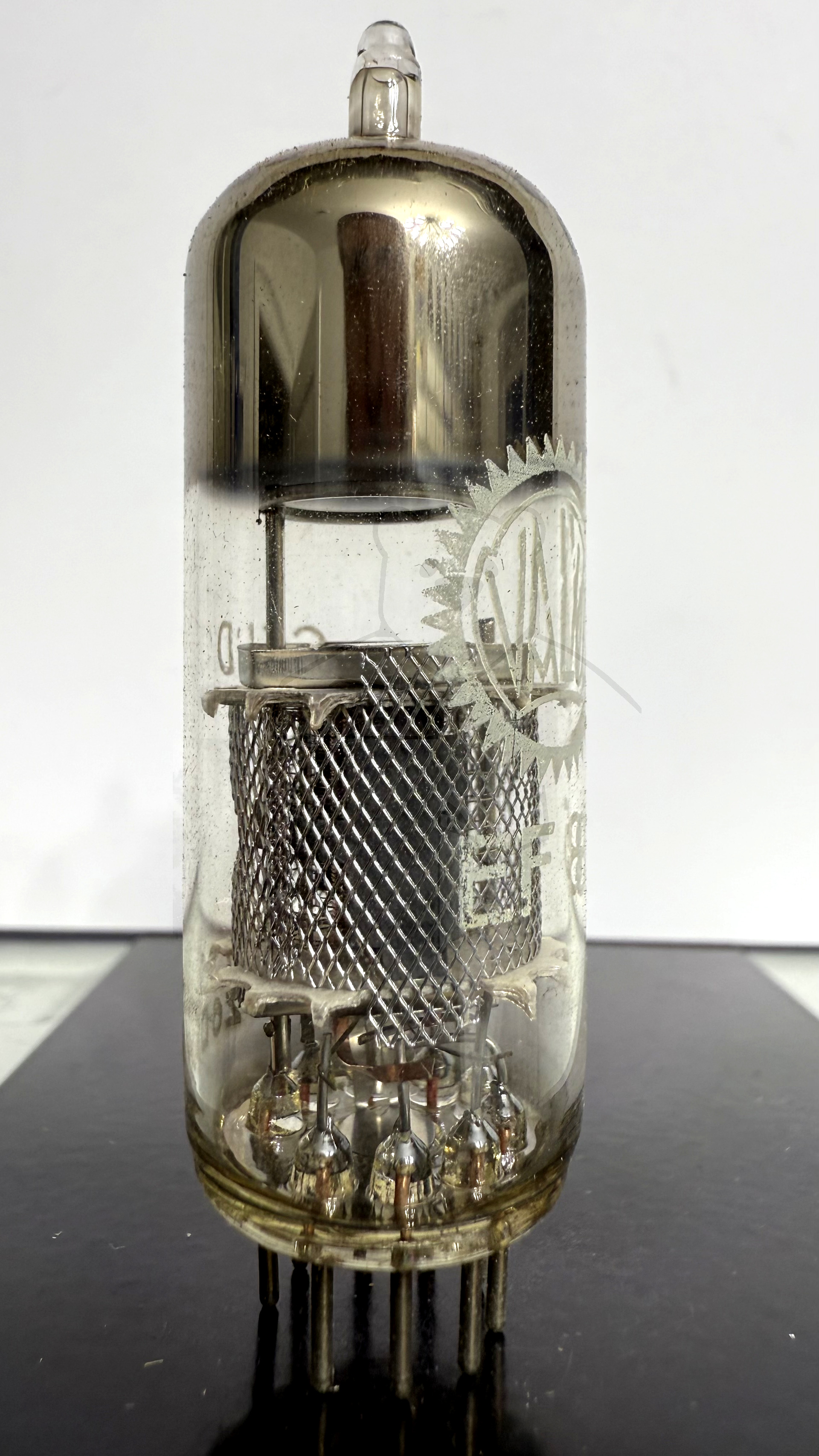

Röhre EF85 #7225 Bild 5

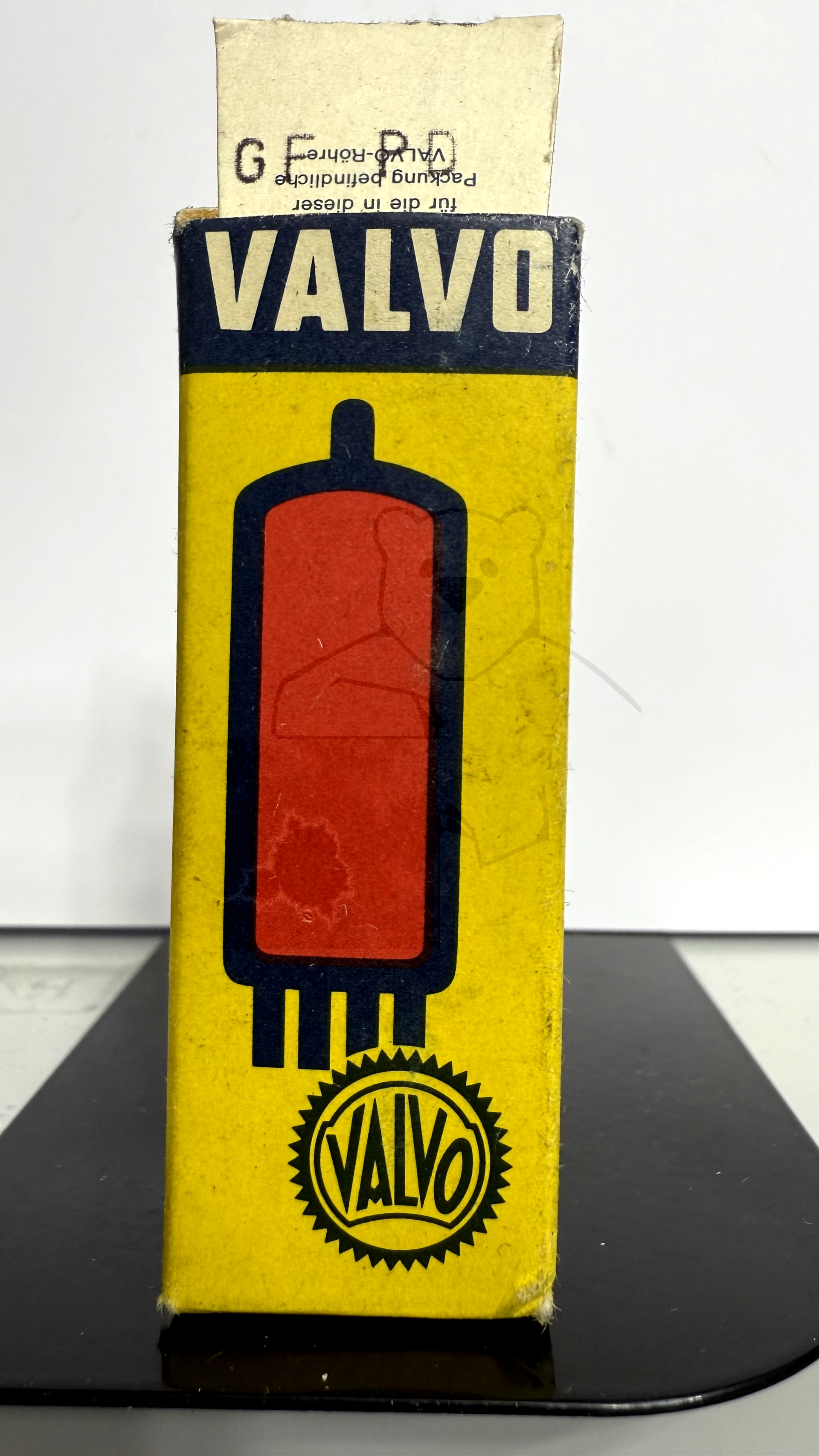

Röhre EF85 #7225 Verpackung Bild 1
Röhre EF85 #7225 Verpackung Bild 2
Röhre EF85 #7225 Verpackung Bild 3

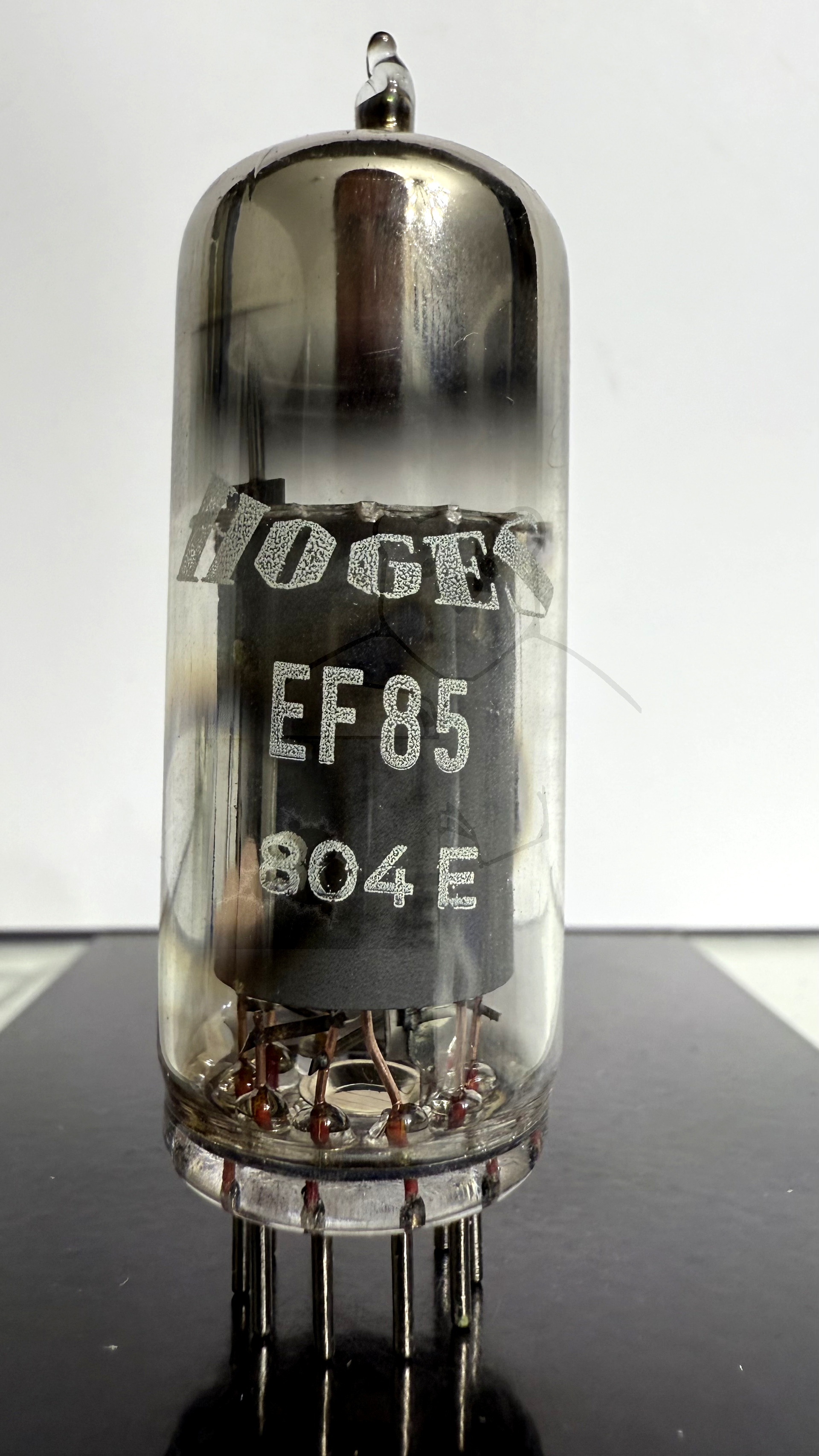

Röhre EF85 #7140 Bild 1

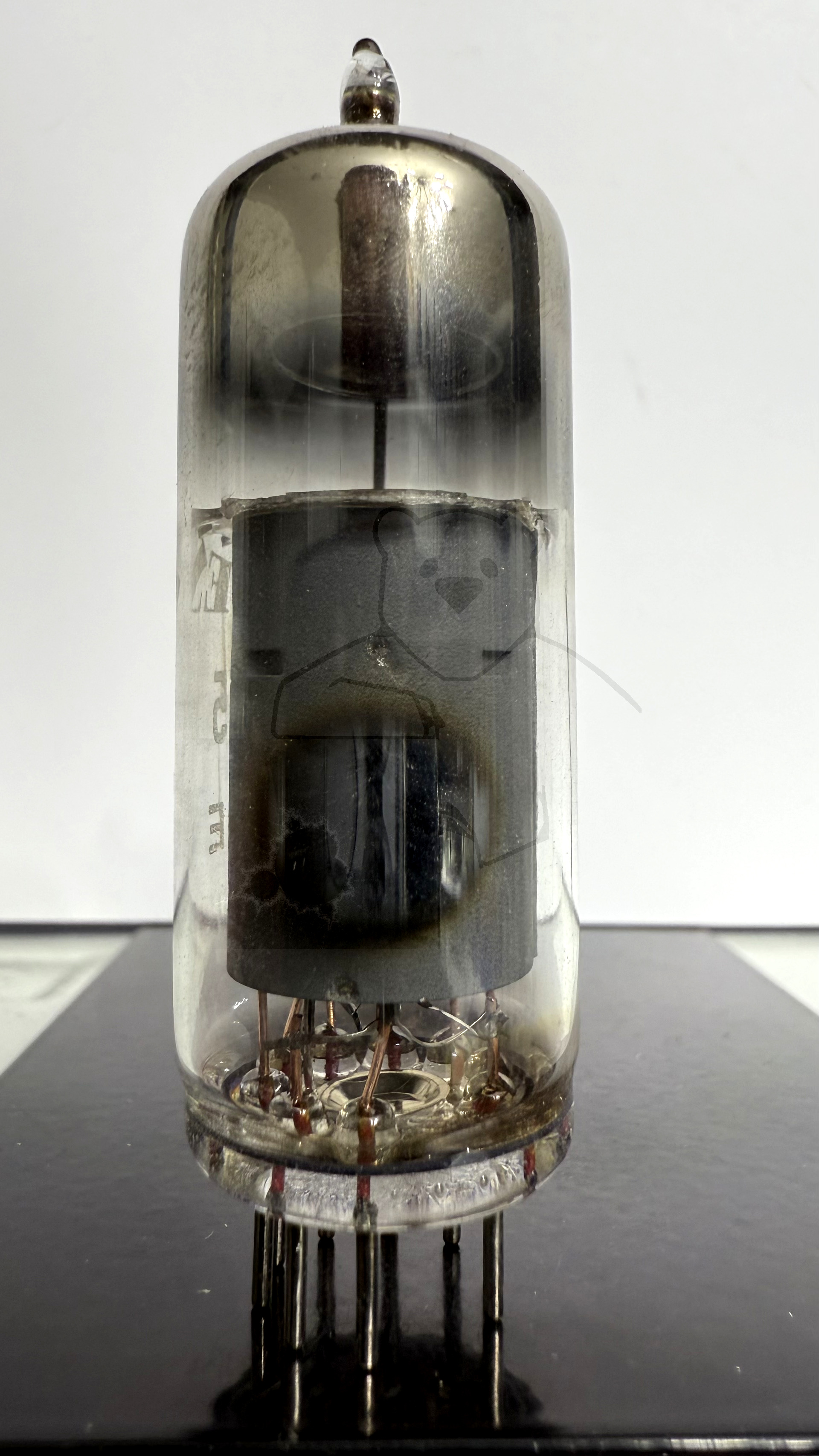

Röhre EF85 #7140 Bild 2
Röhre EF85 #7140 Bild 3

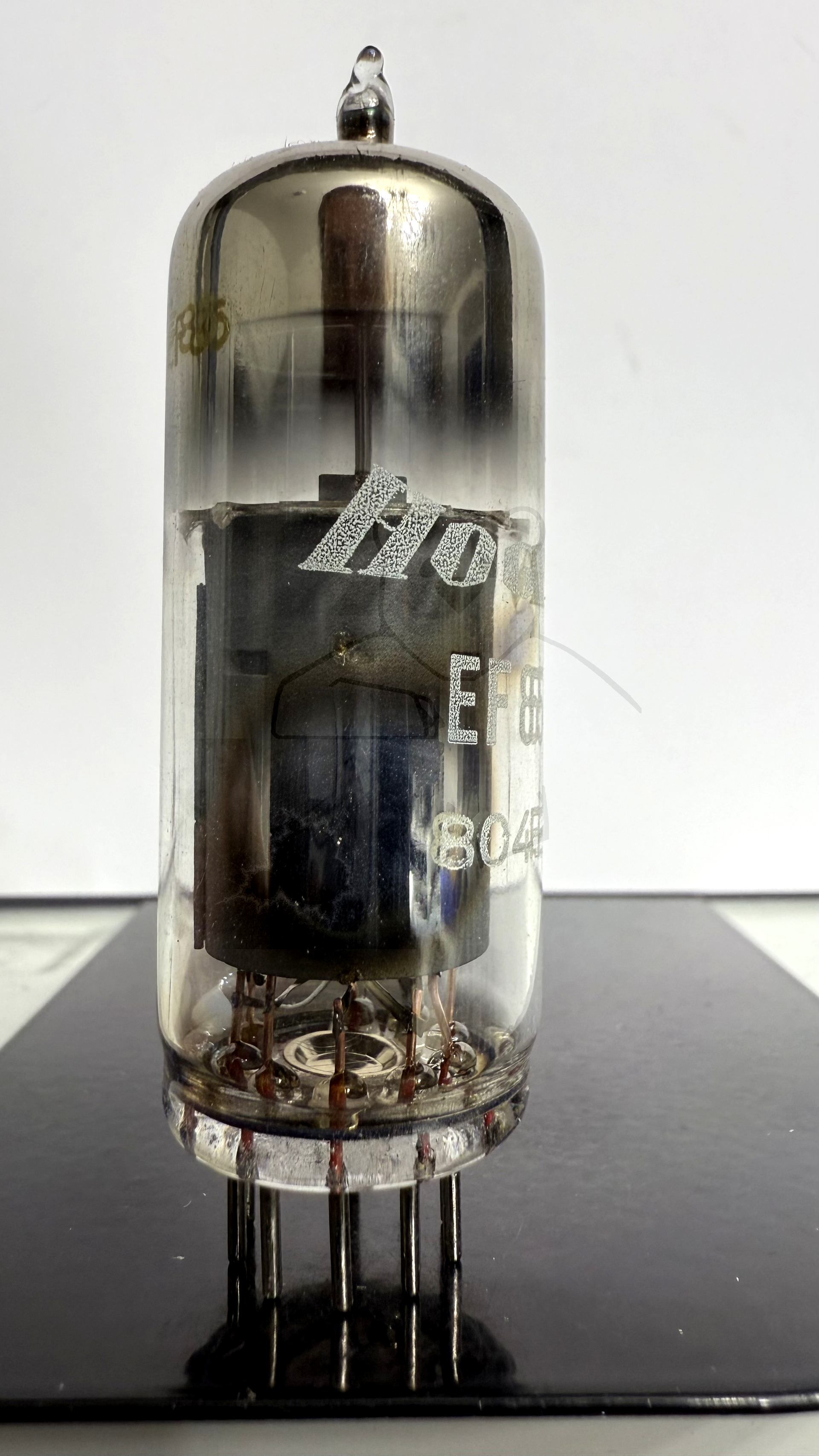

Röhre EF85 #7140 Bild 4

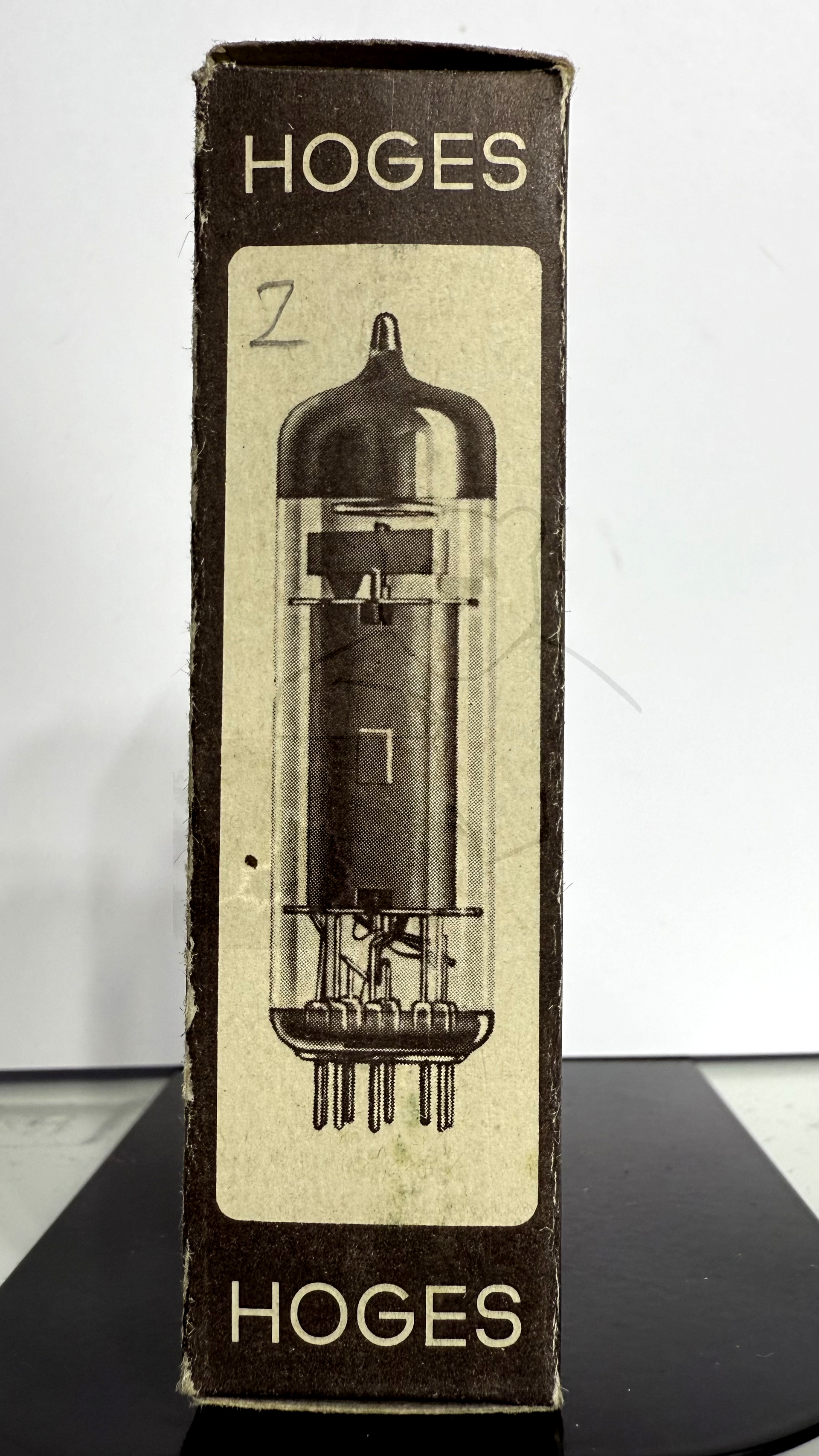

Röhre EF85 #7140 Verpackung Bild 1

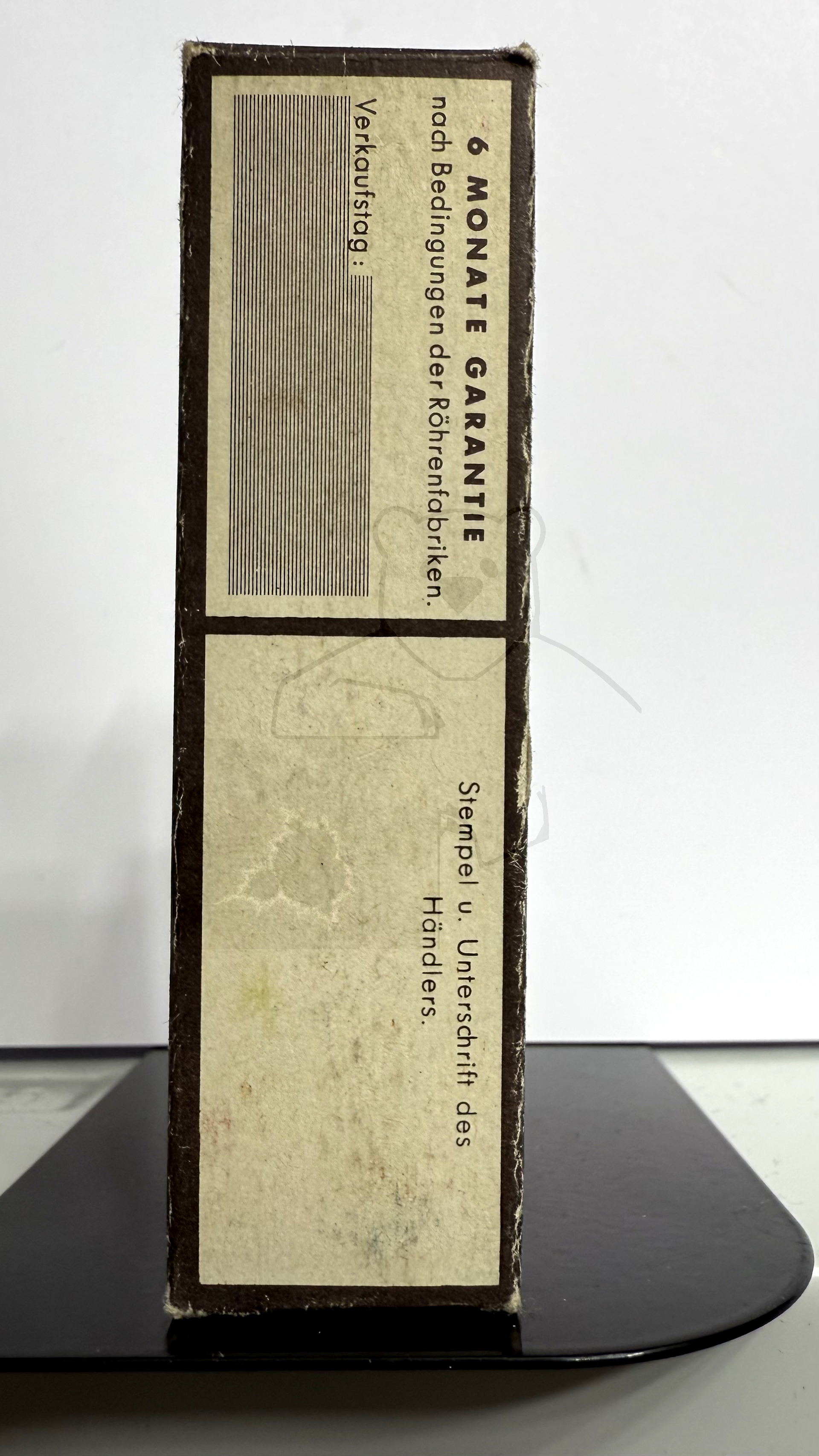

Röhre EF85 #7140 Verpackung Bild 2

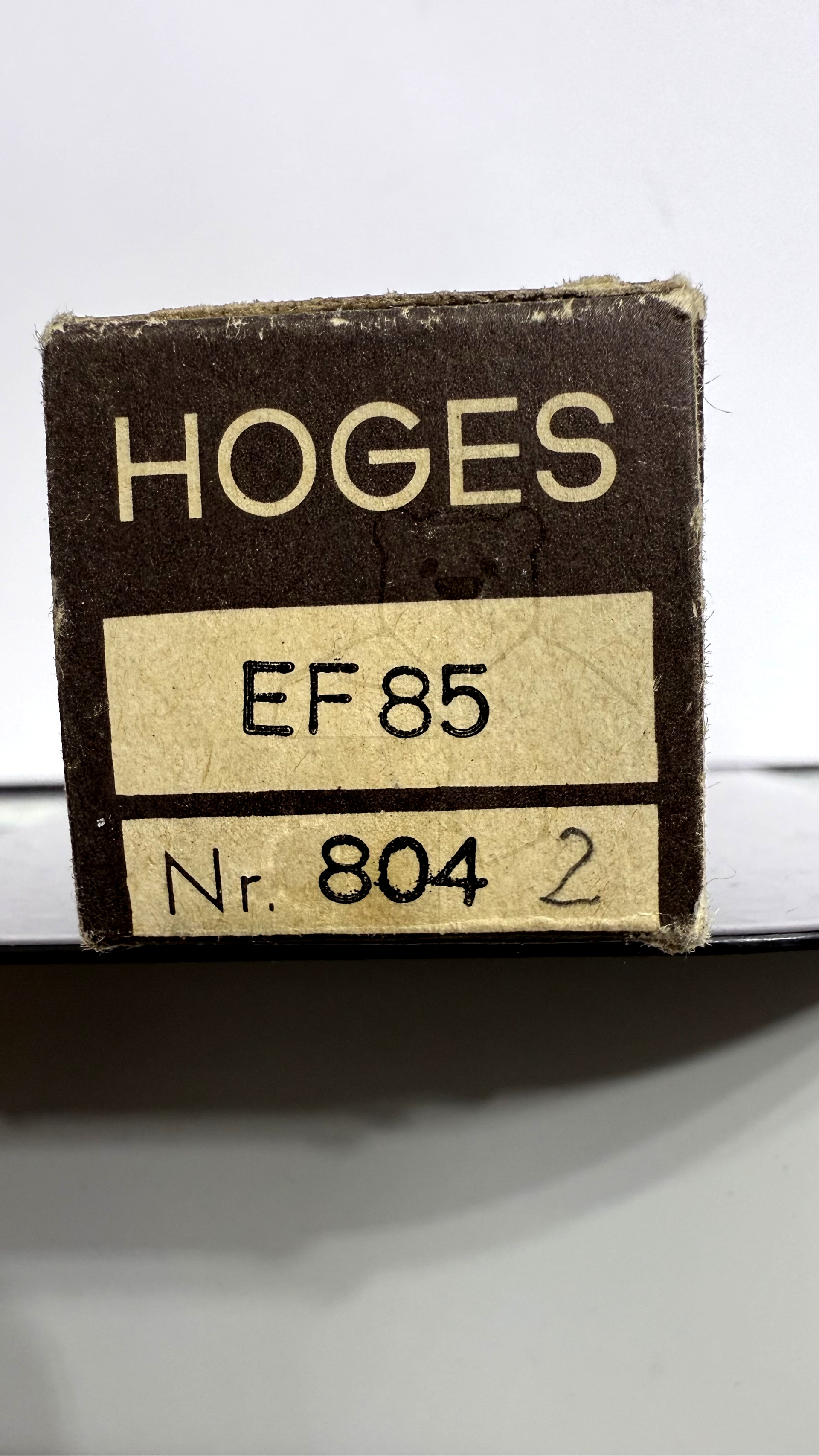

Röhre EF85 #7140 Verpackung Bild 3

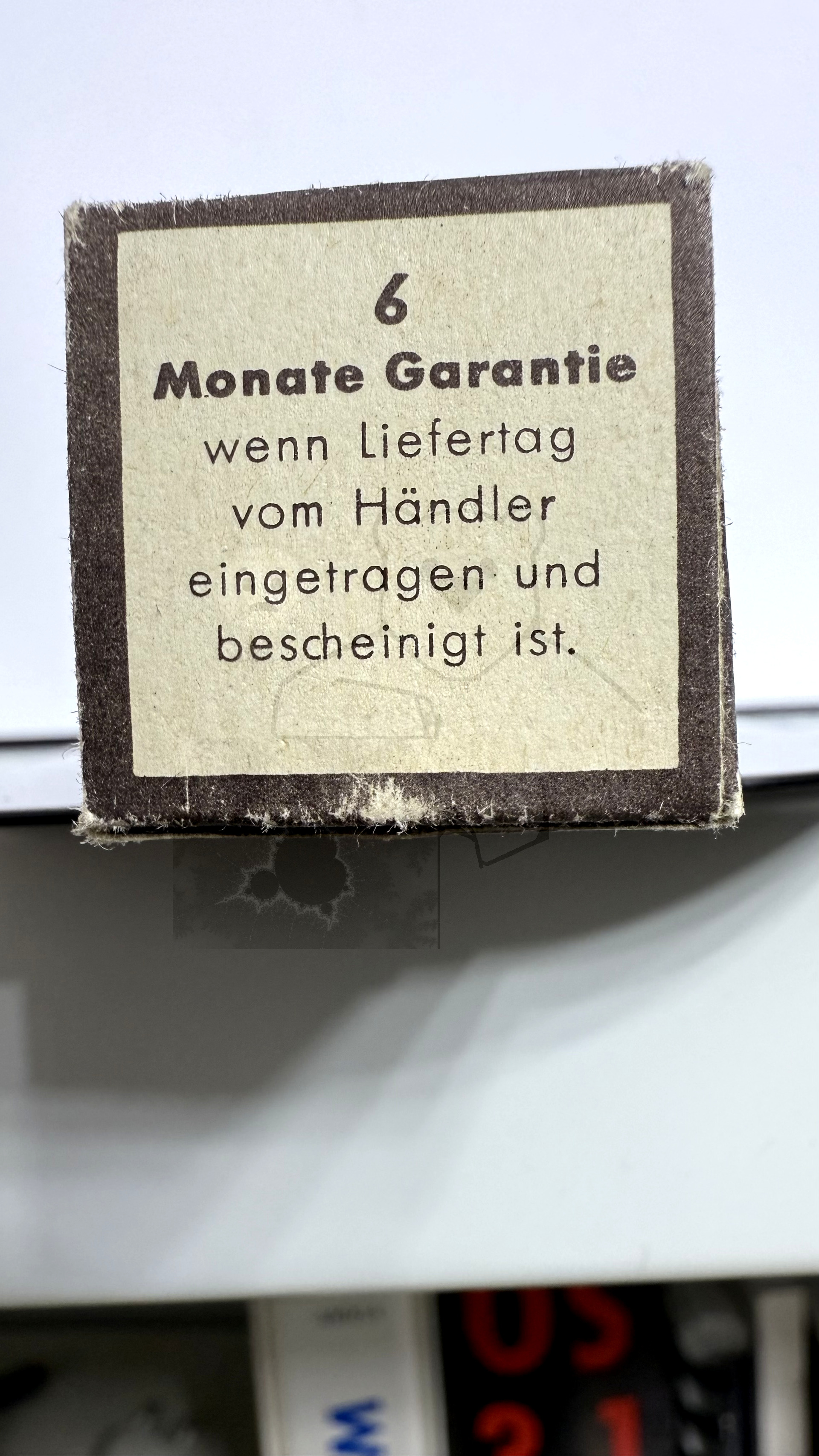

Röhre EF85 #7140 Verpackung Bild 4

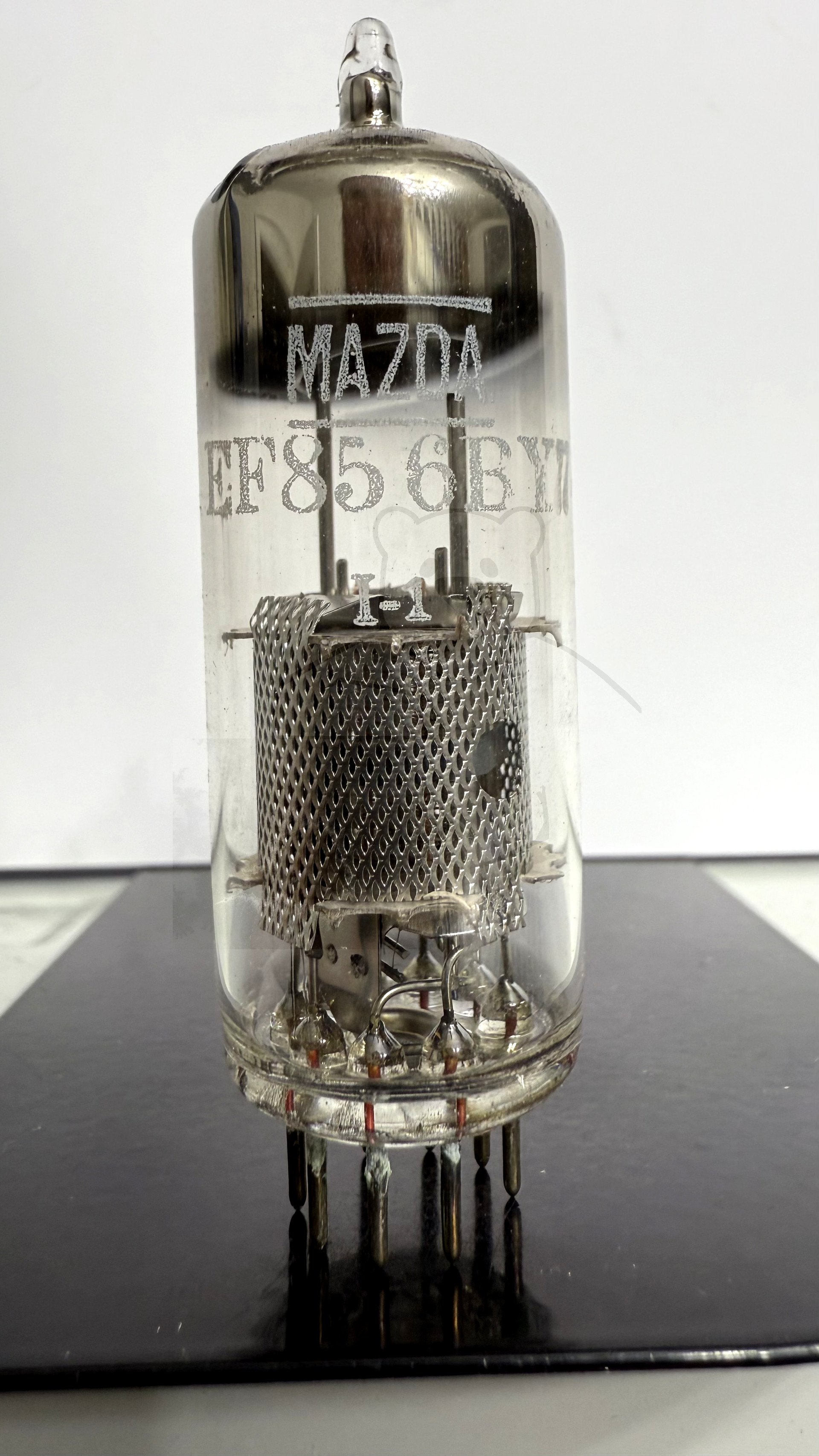

Röhre EF85 #7148 Bild 1

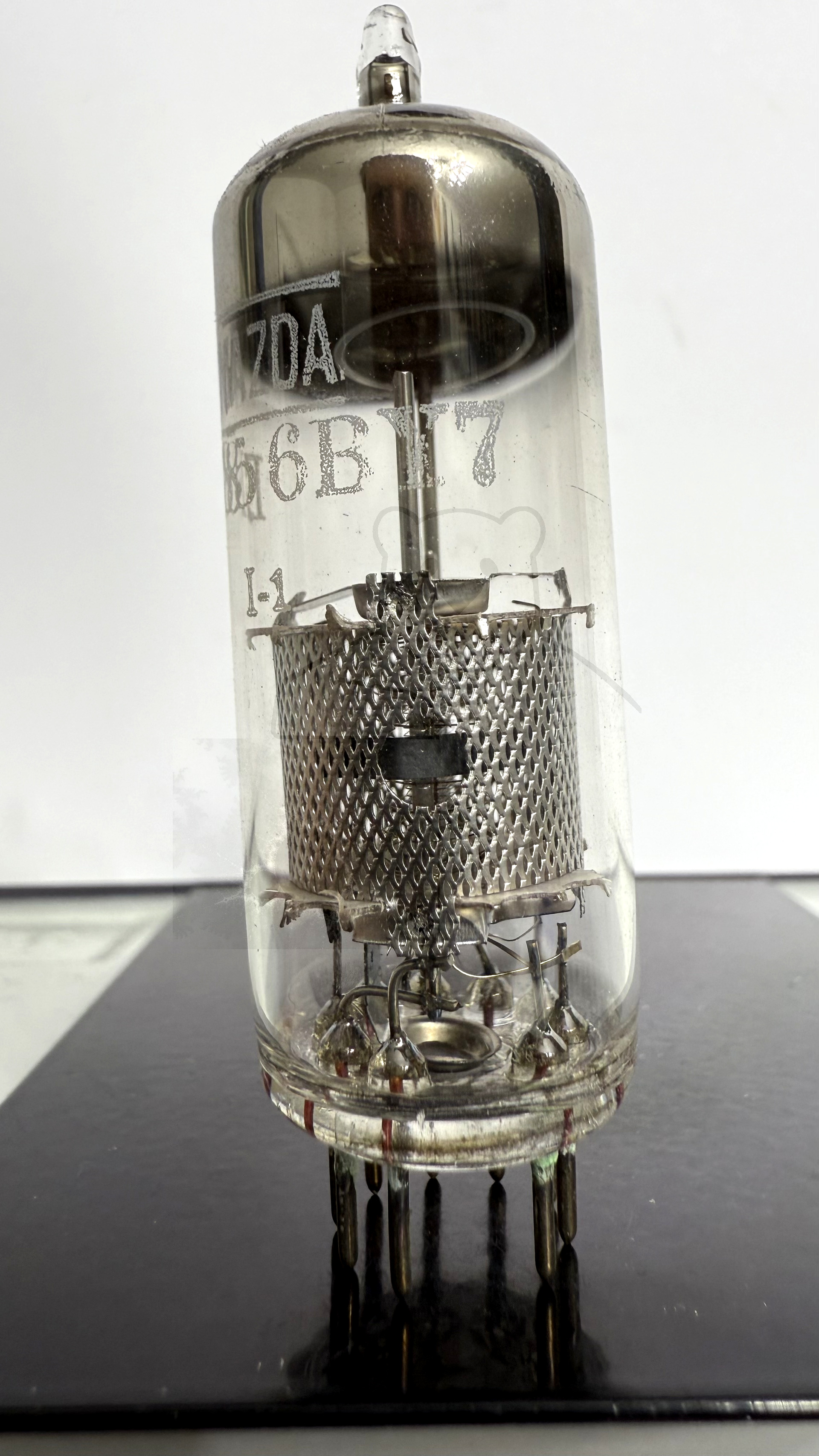

Röhre EF85 #7148 Bild 2

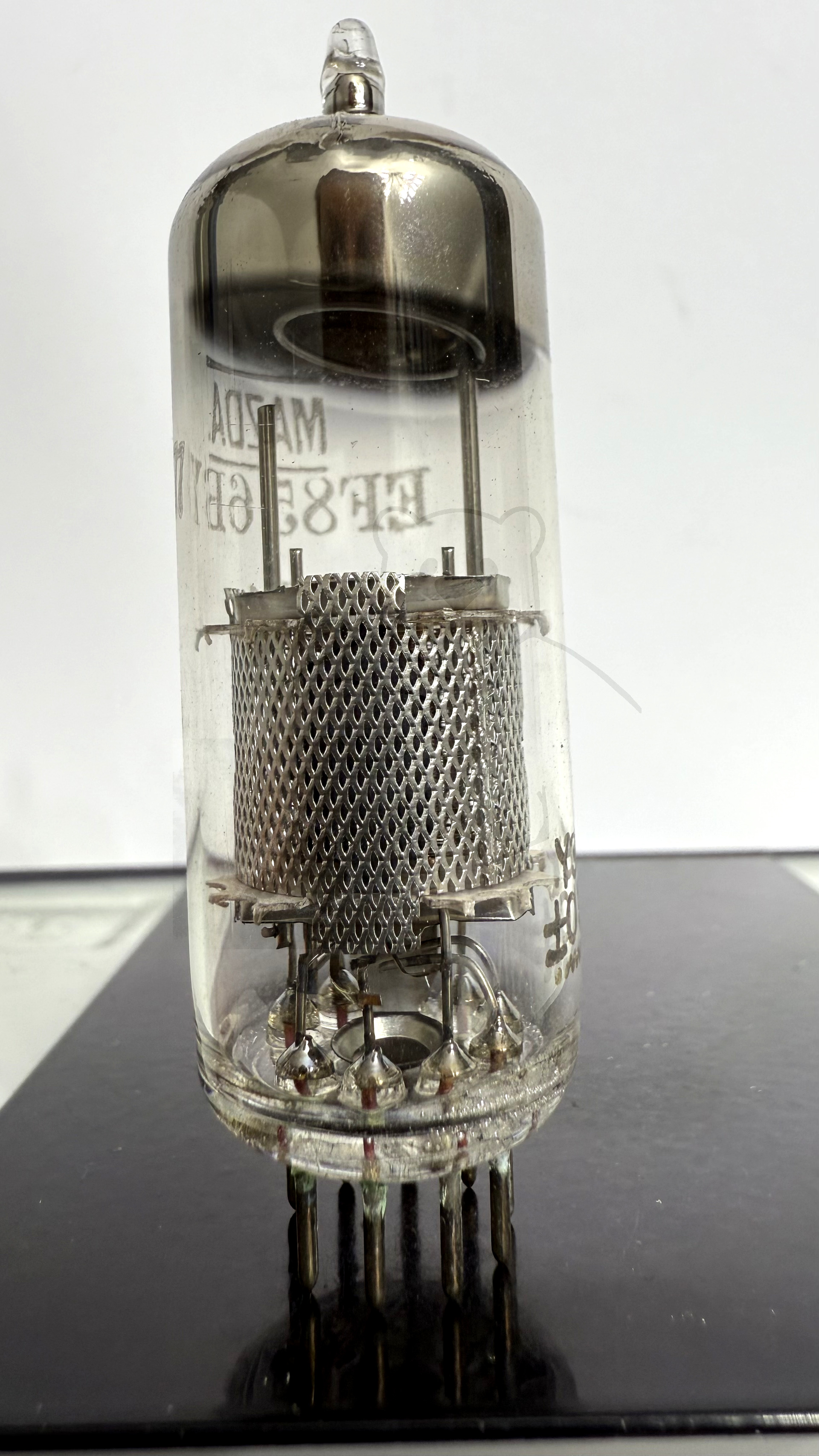

Röhre EF85 #7148 Bild 3

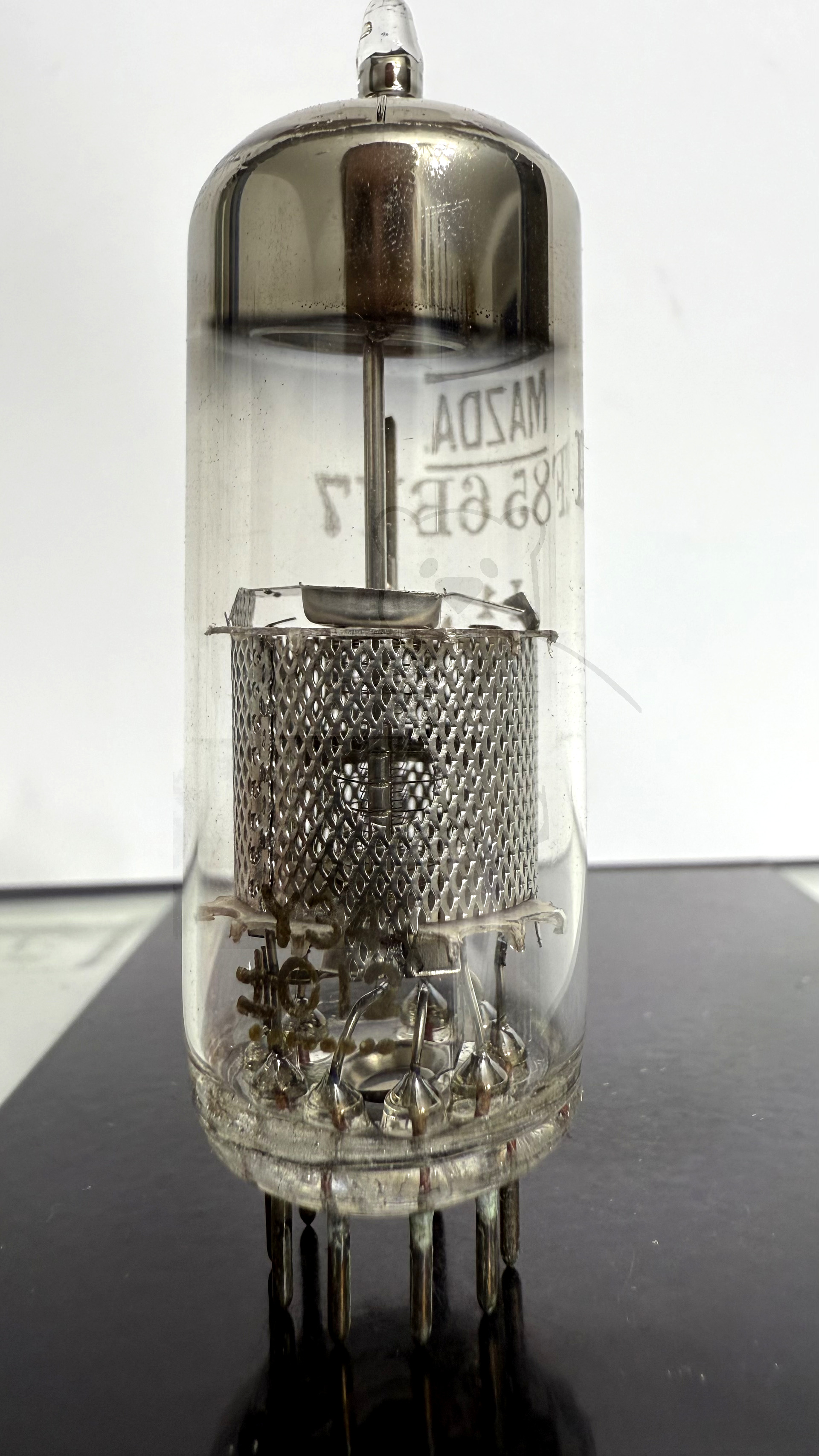

Röhre EF85 #7148 Bild 4

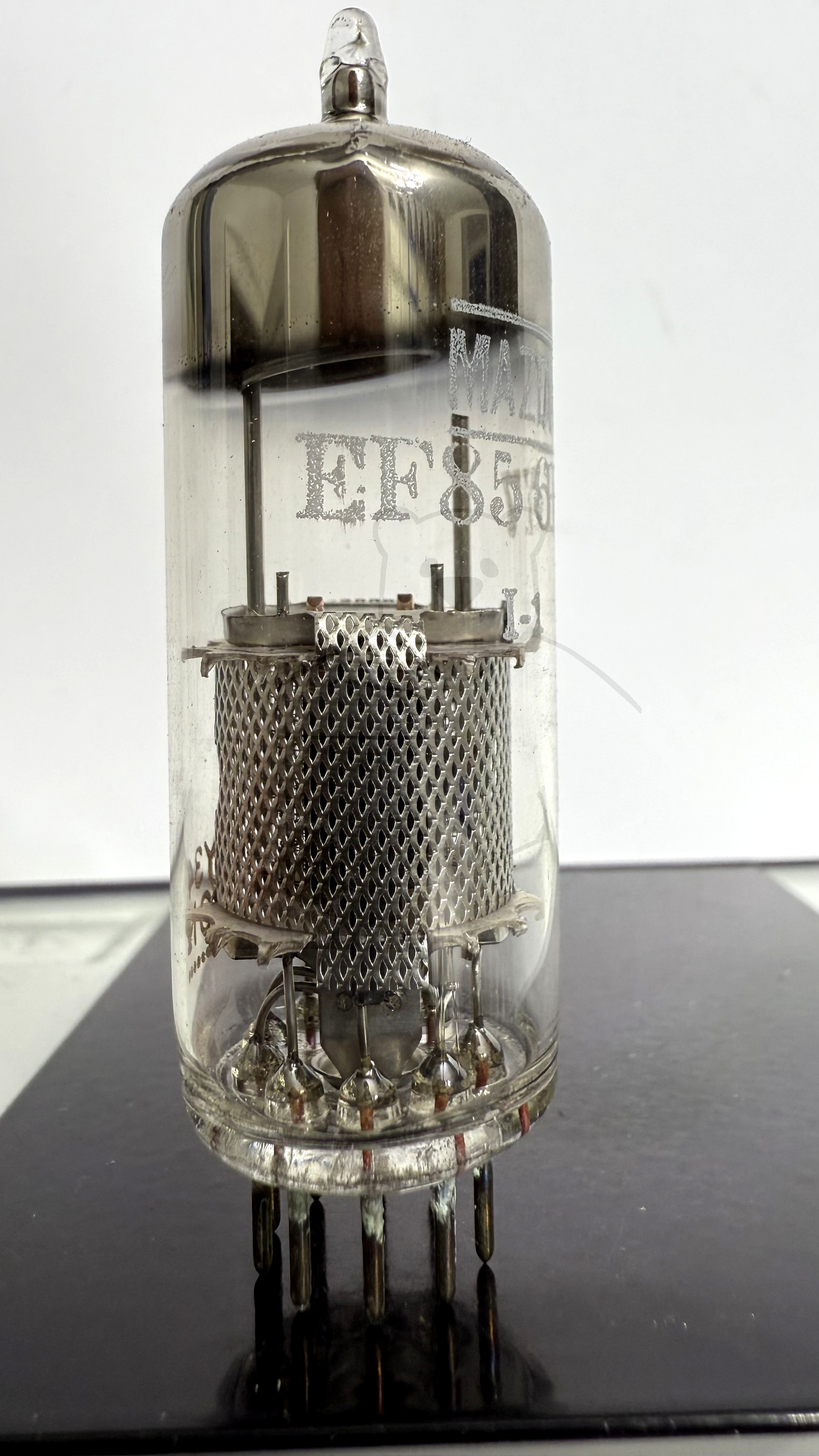

Röhre EF85 #7148 Bild 5

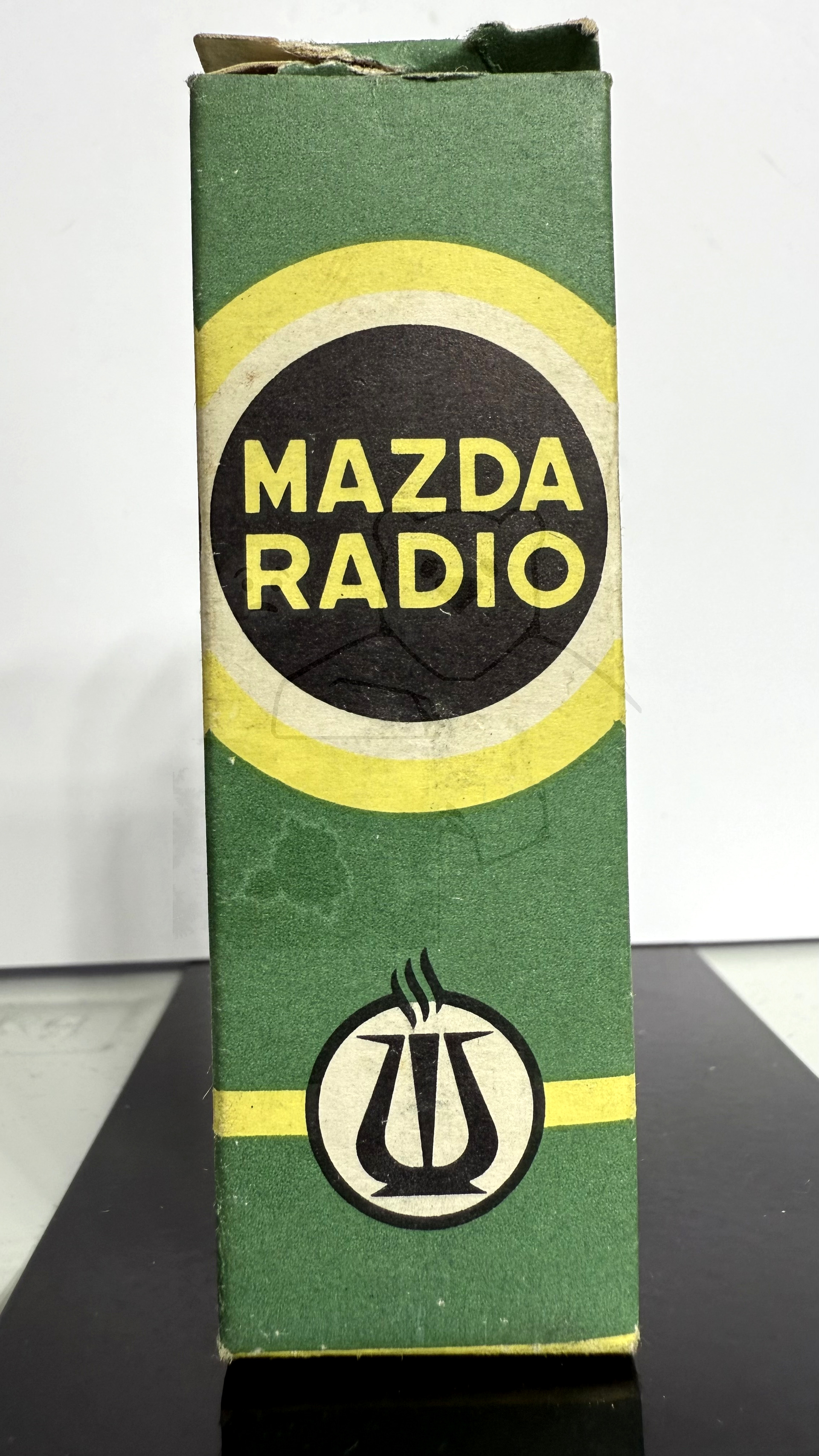

Röhre EF85 #7148 Verpackung Bild 1

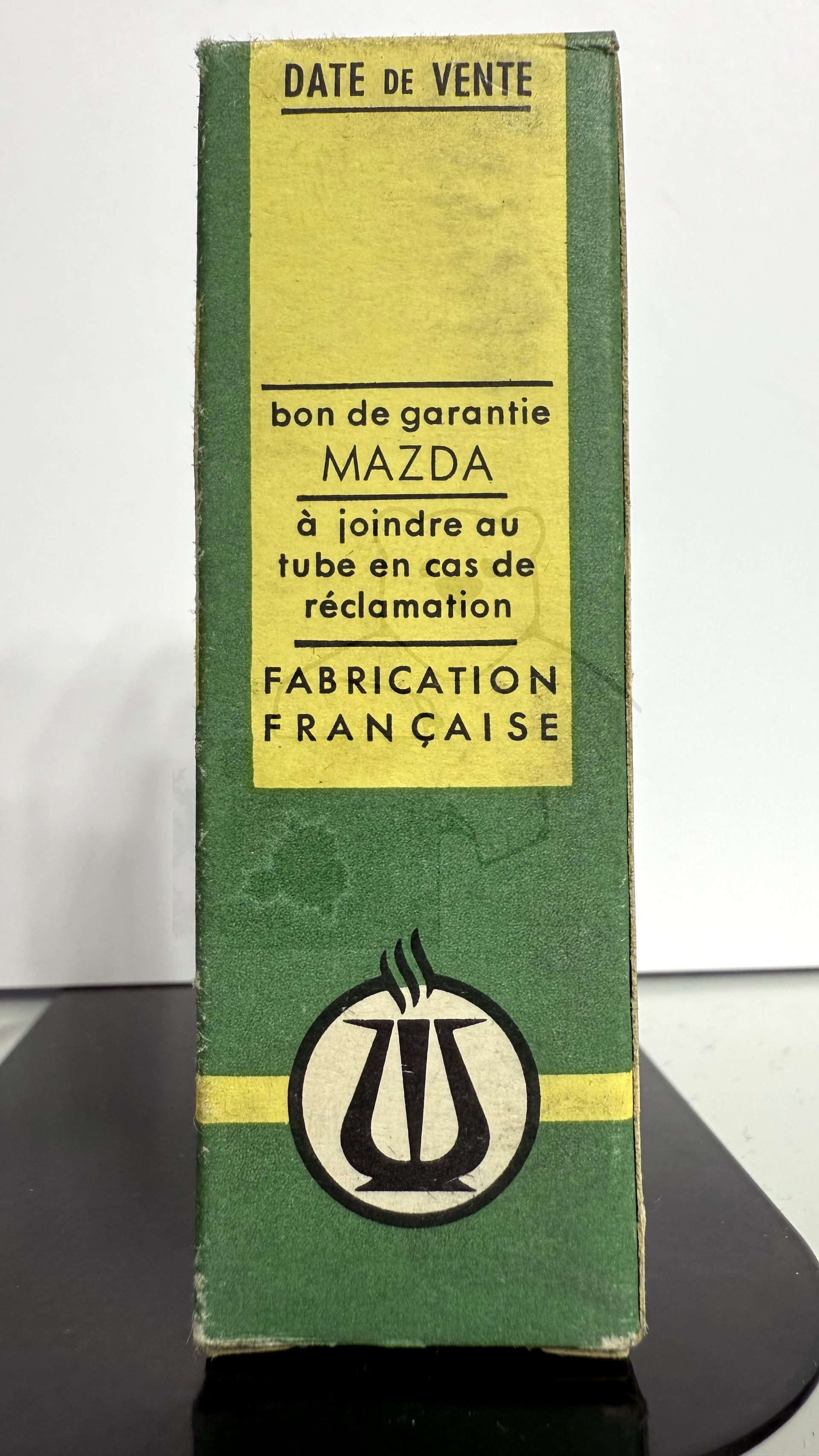

Röhre EF85 #7148 Verpackung Bild 2

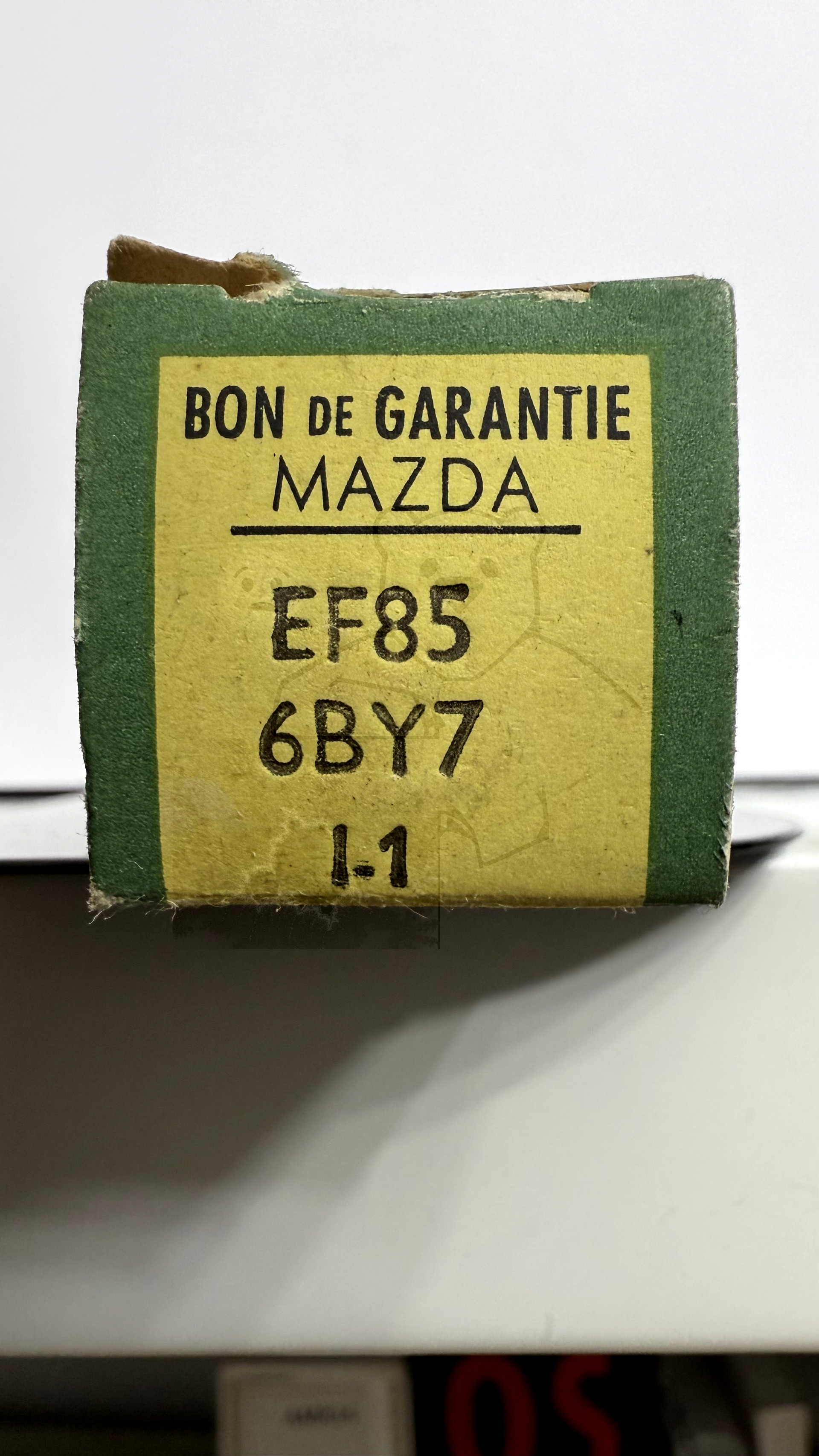

Röhre EF85 #7148 Verpackung Bild 3
Röhre EF85 #7175 Bild 1

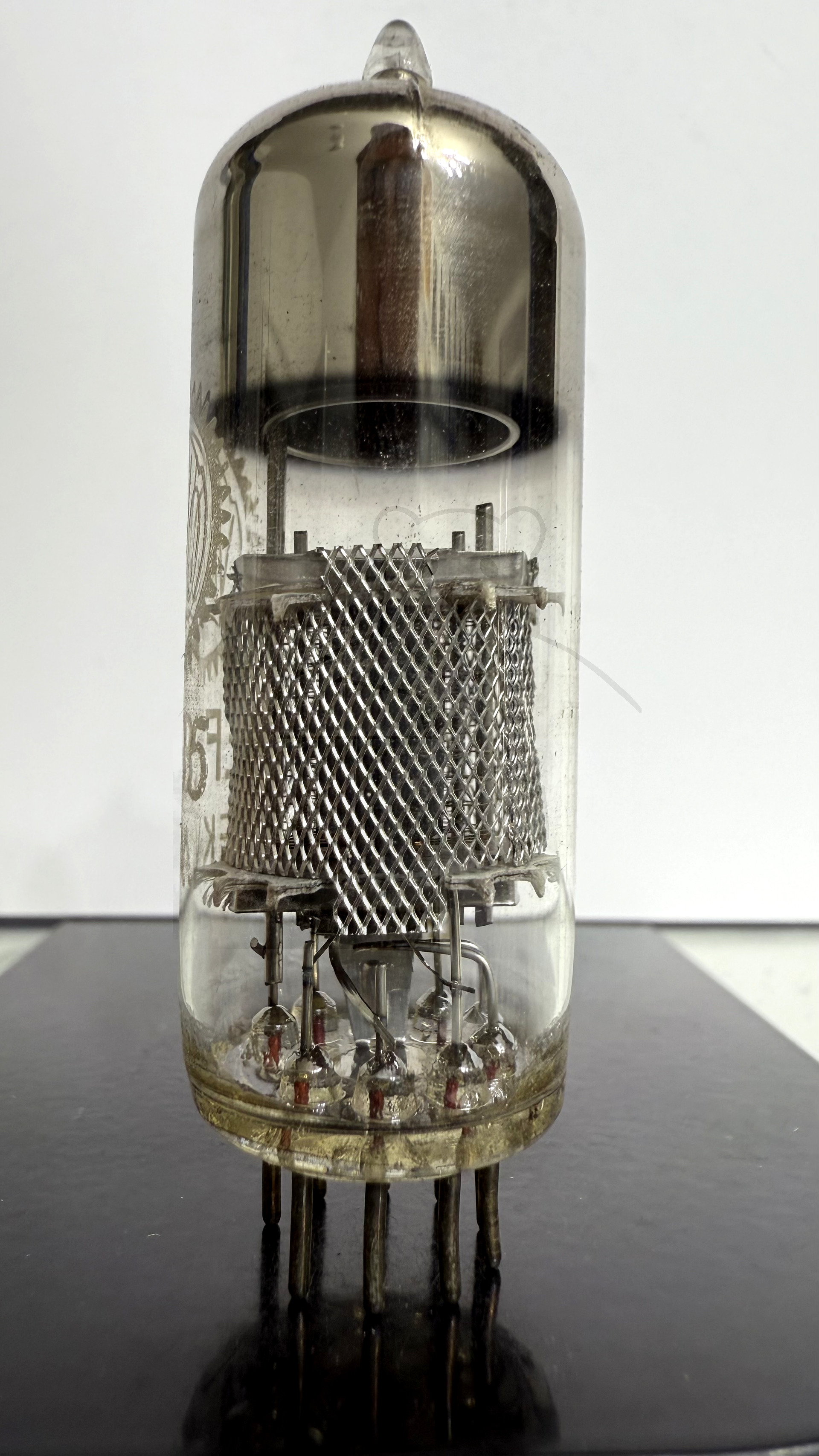

Röhre EF85 #7175 Bild 2

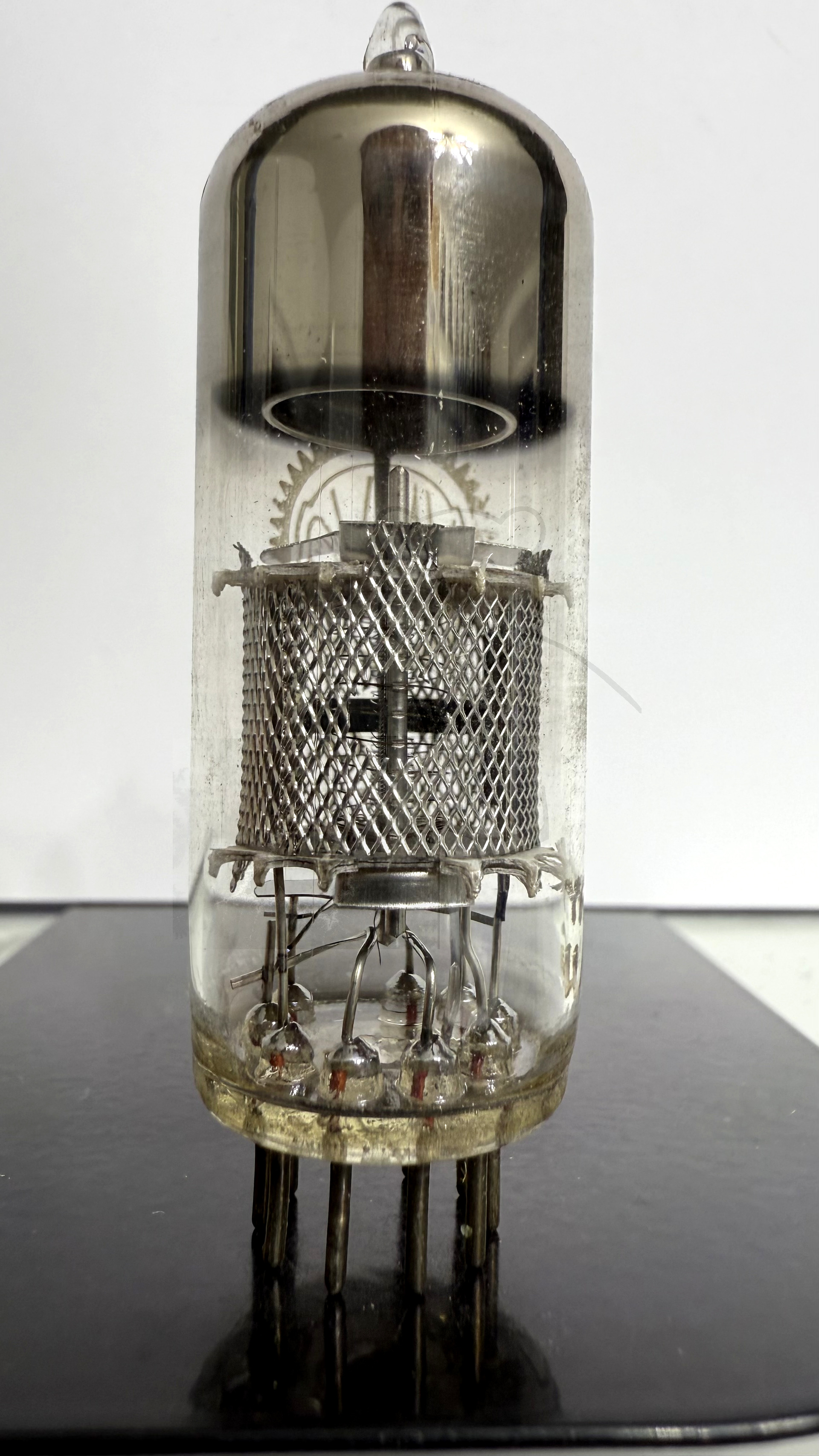

Röhre EF85 #7175 Bild 3

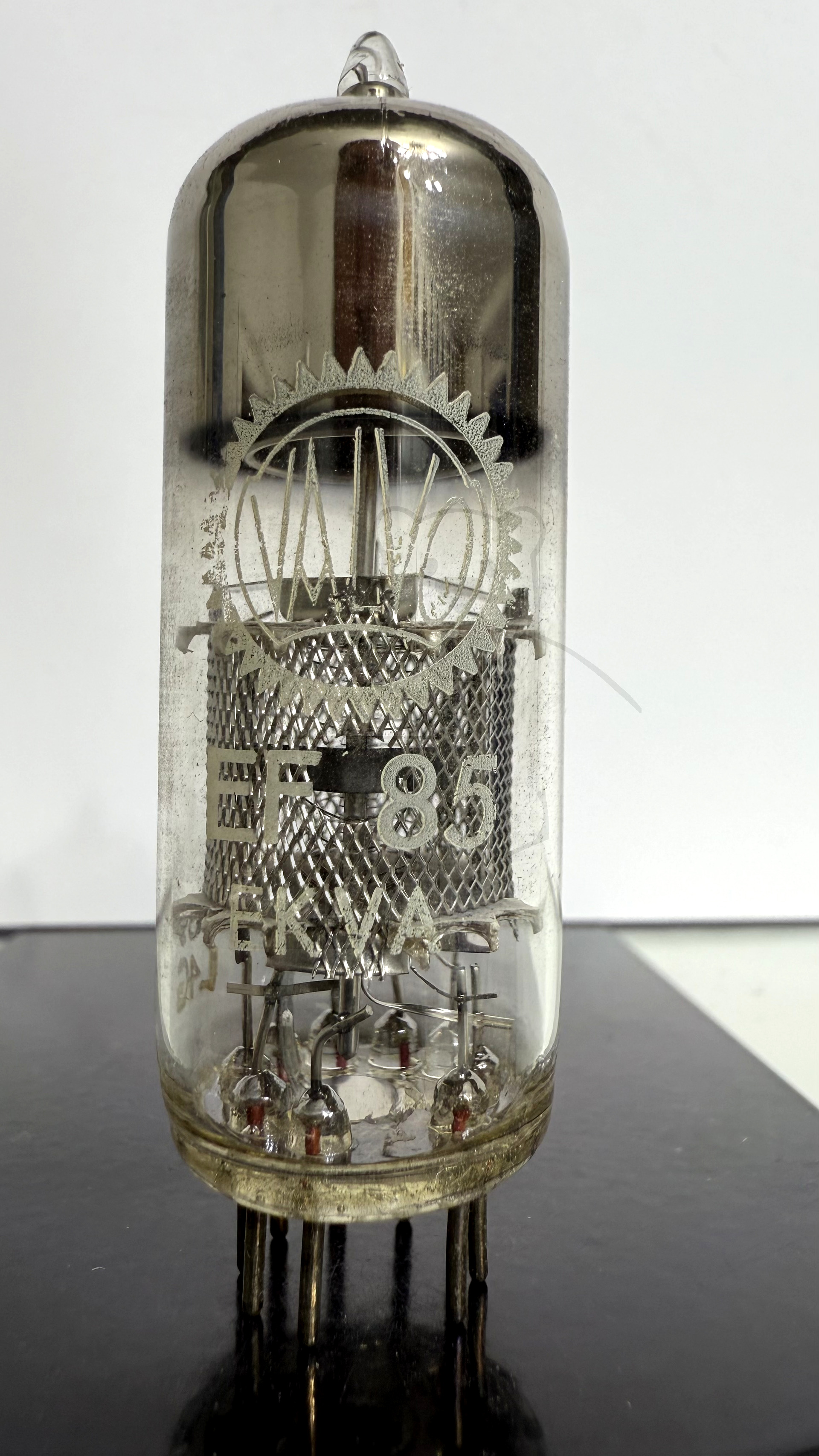

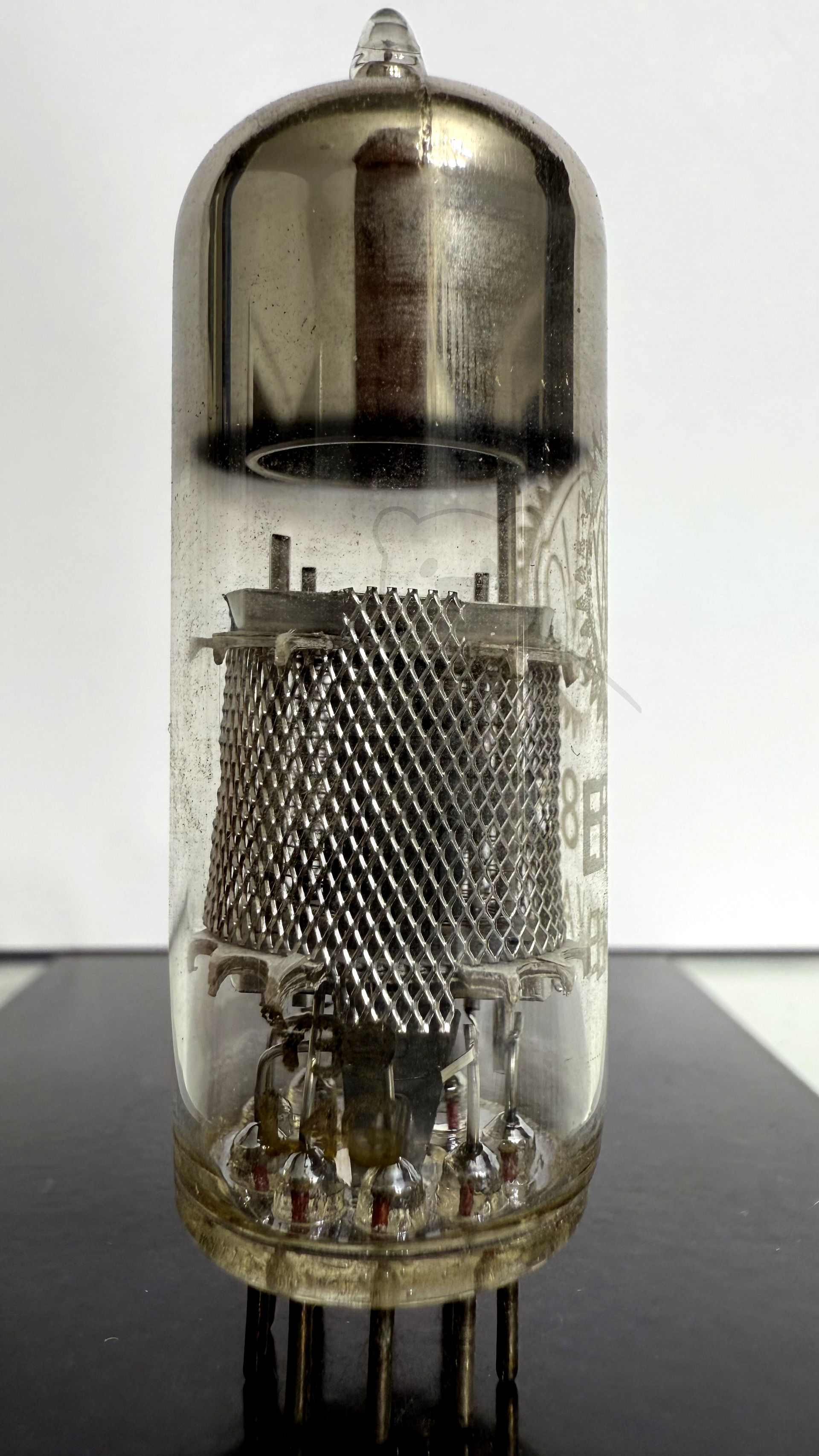

Röhre EF85 #7175 Bild 4
Röhre EF85 #7175 Verpackung Bild 1
Röhre EF85 #7175 Verpackung Bild 2

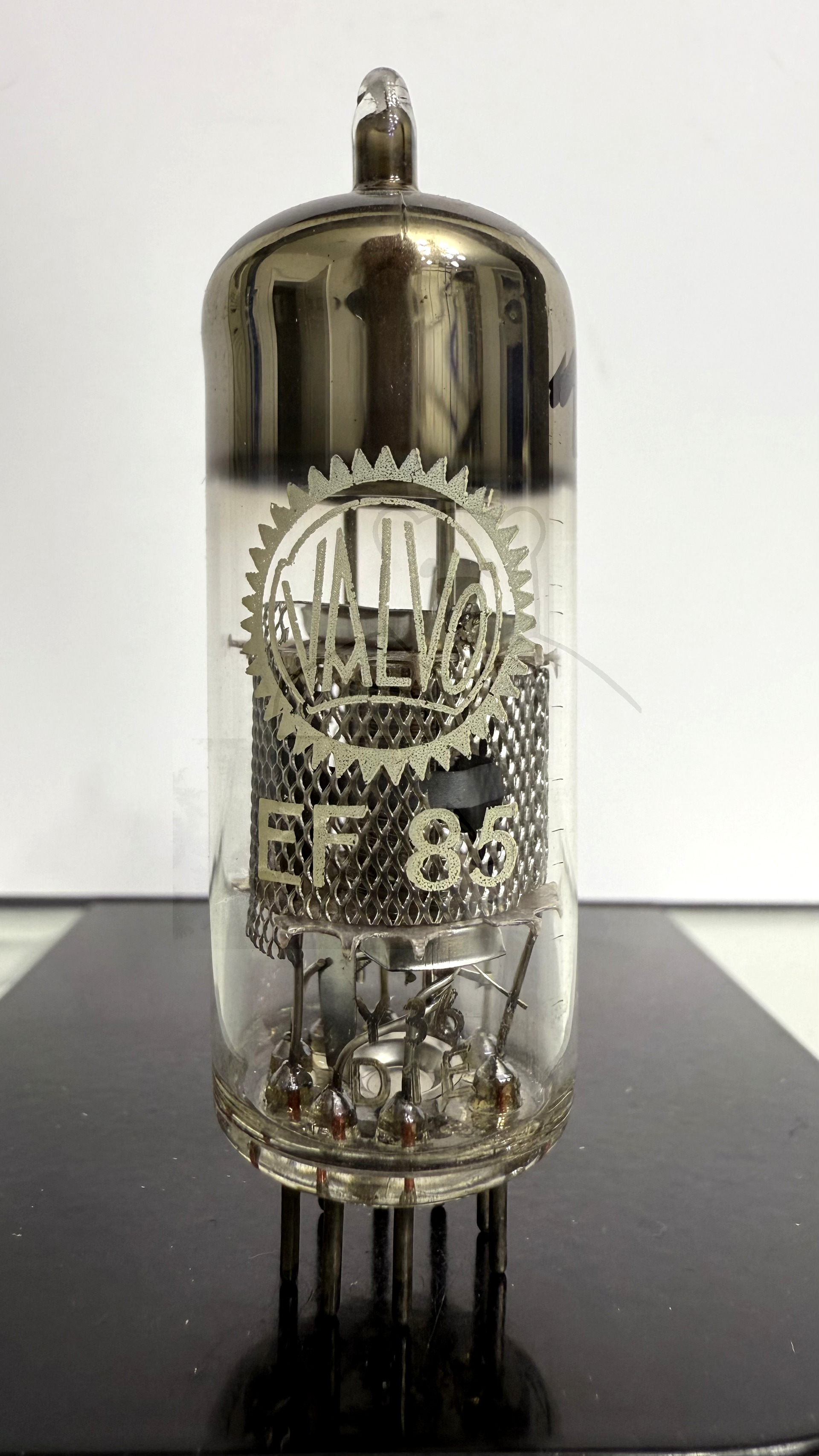

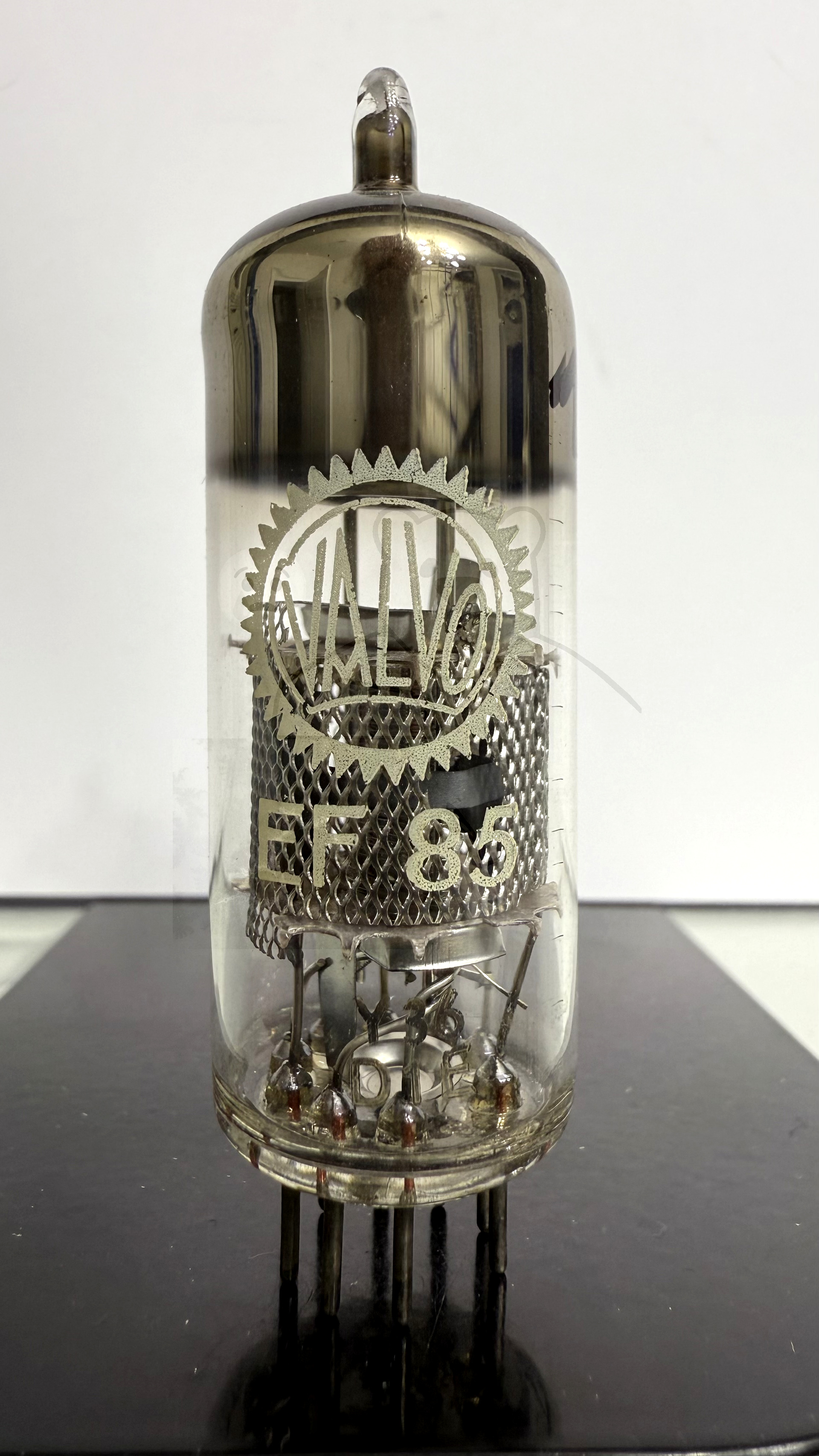

Röhre EF85 #1404 Bild 1

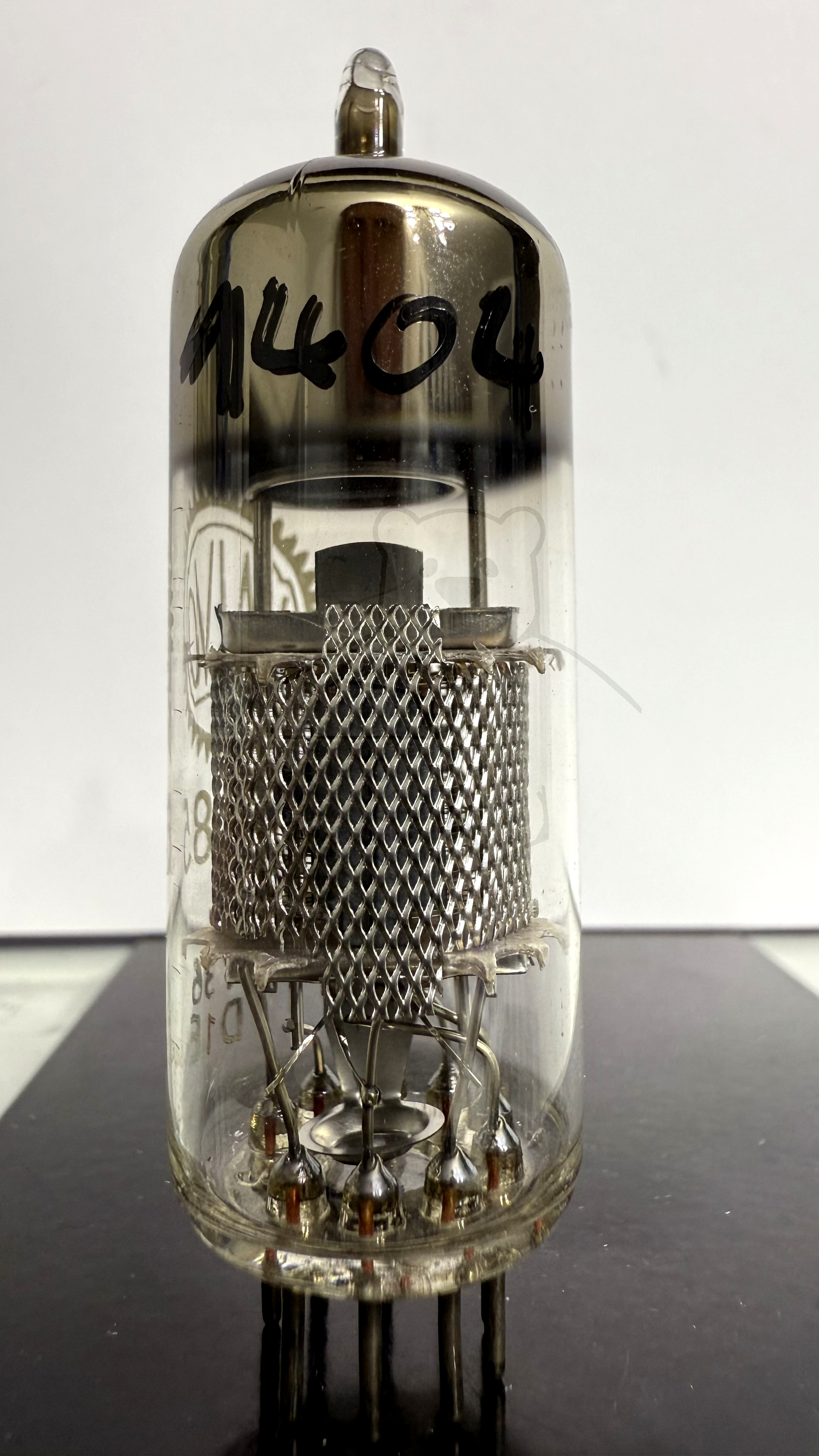

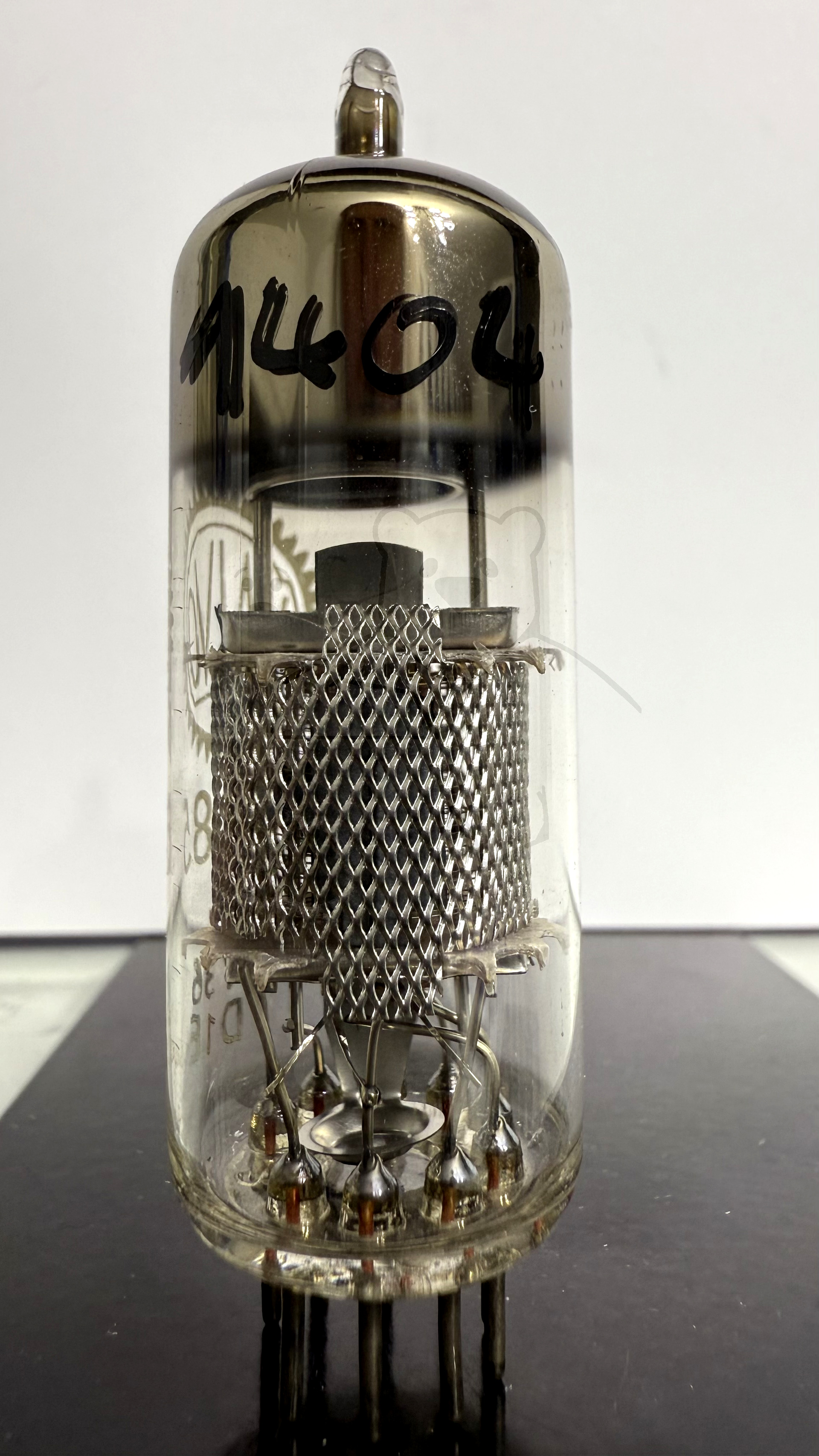

Röhre EF85 #1404 Bild 2

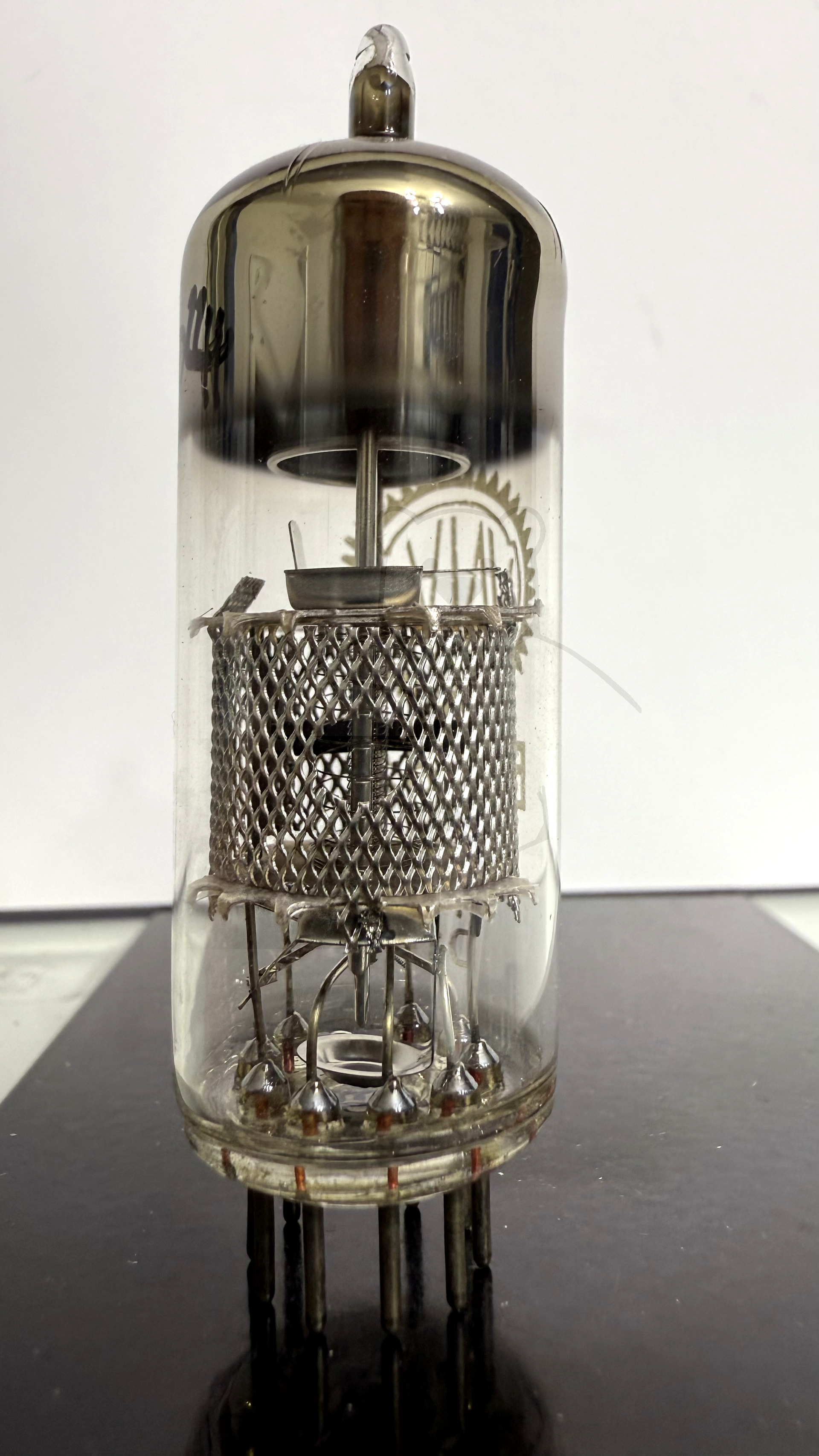

Röhre EF85 #1404 Bild 3

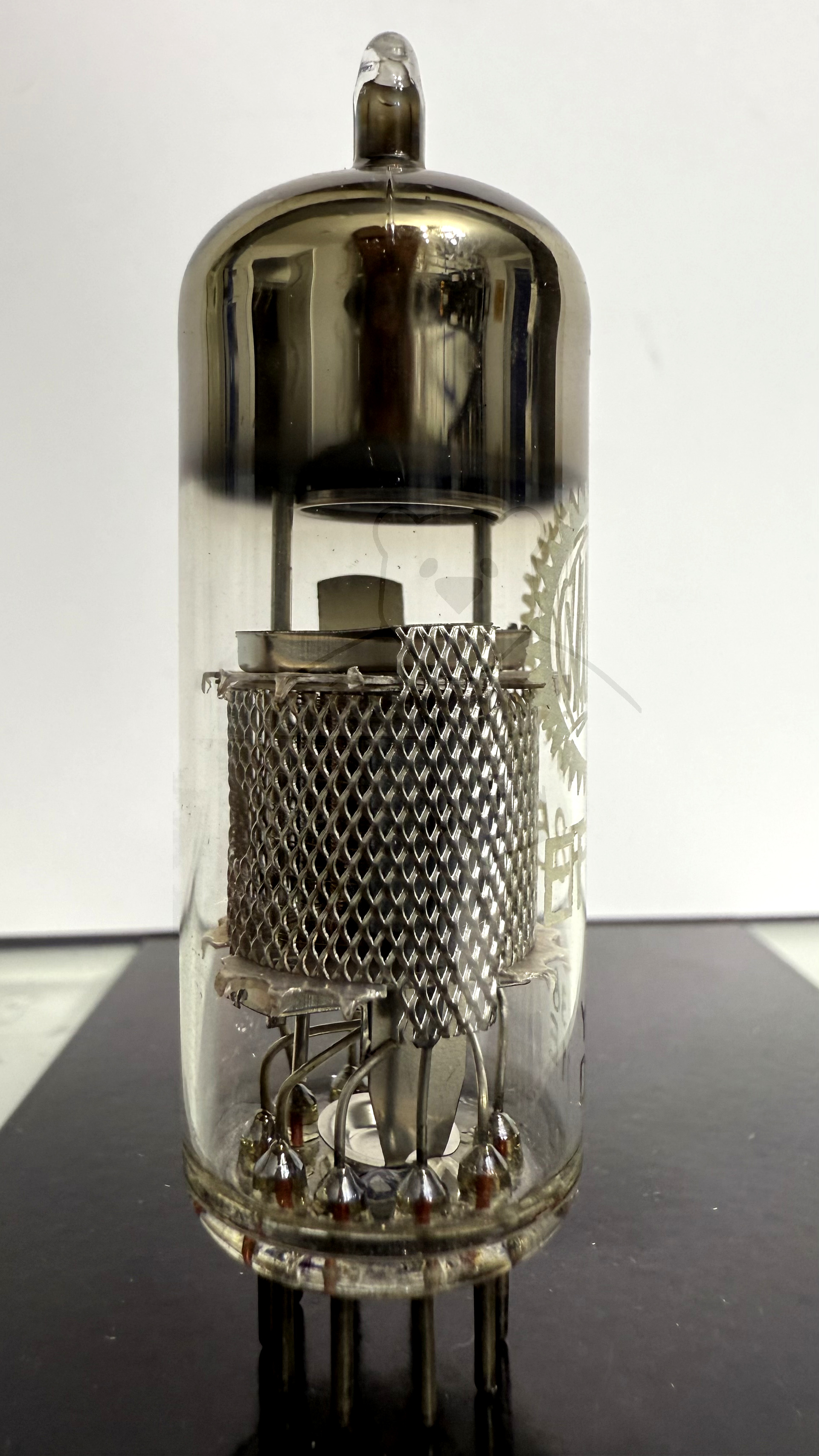

Röhre EF85 #1404 Bild 4

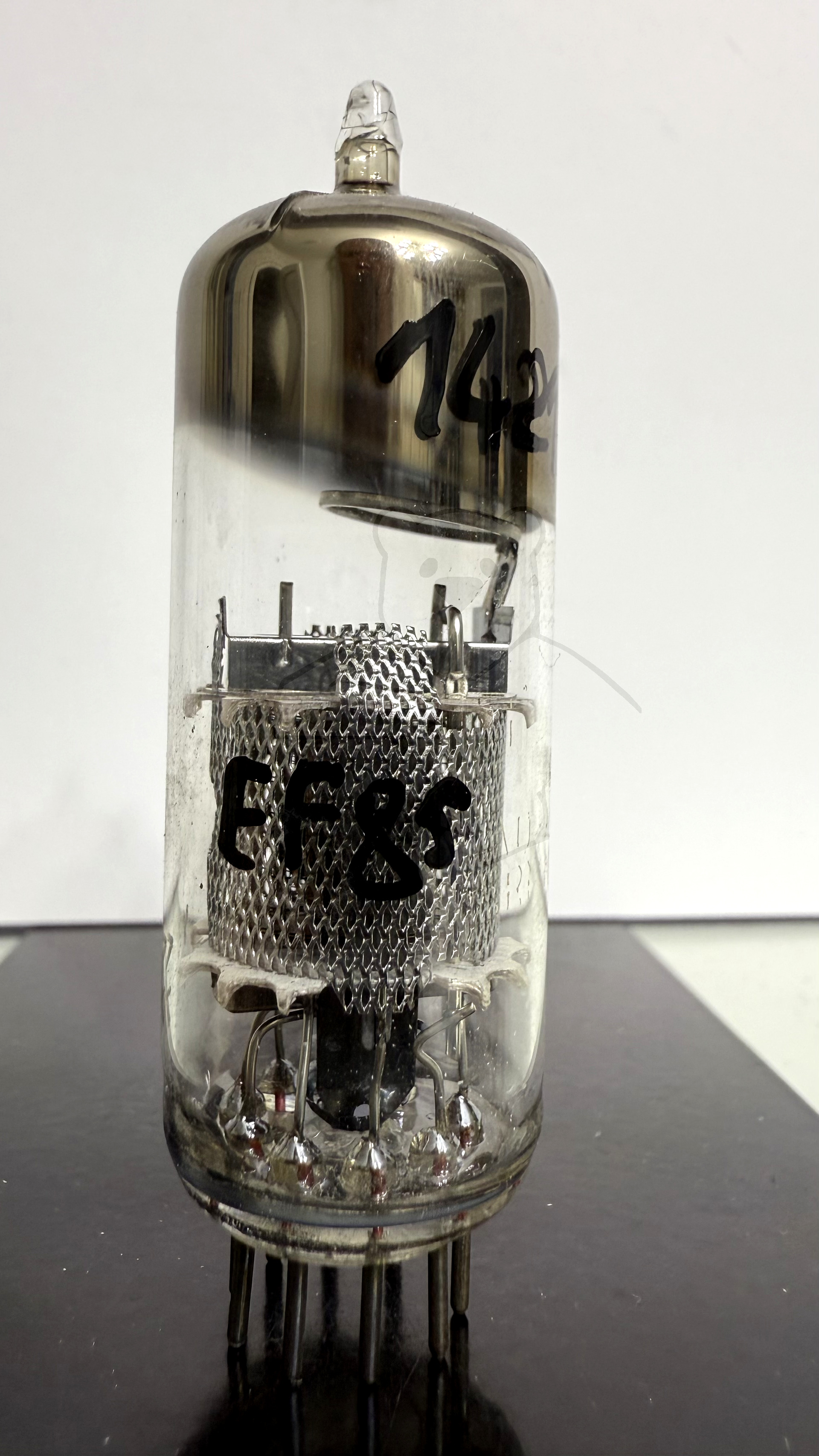

Röhre EF85 #1421 Bild 1

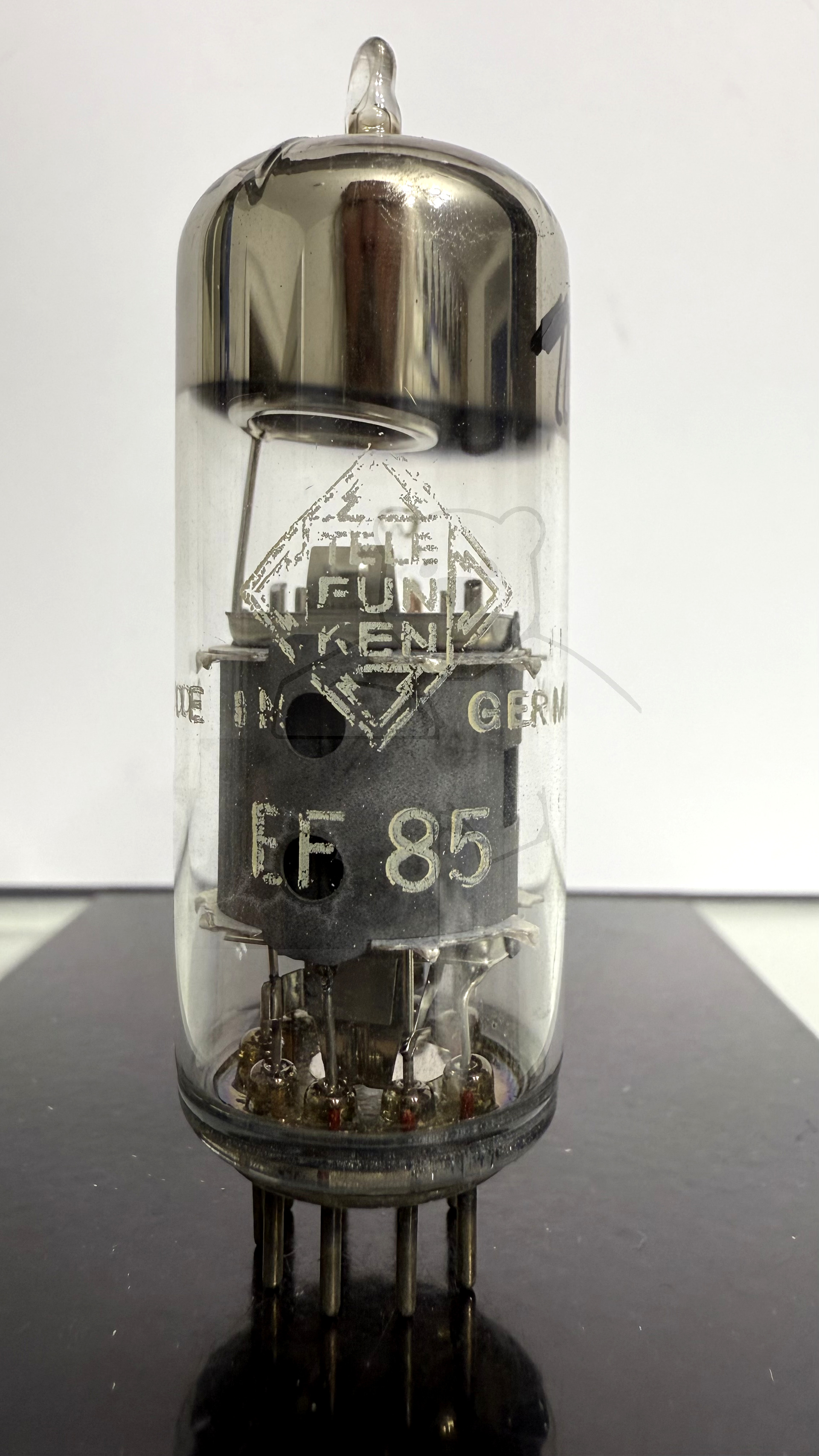

Röhre EF85 #1408 Bild 1

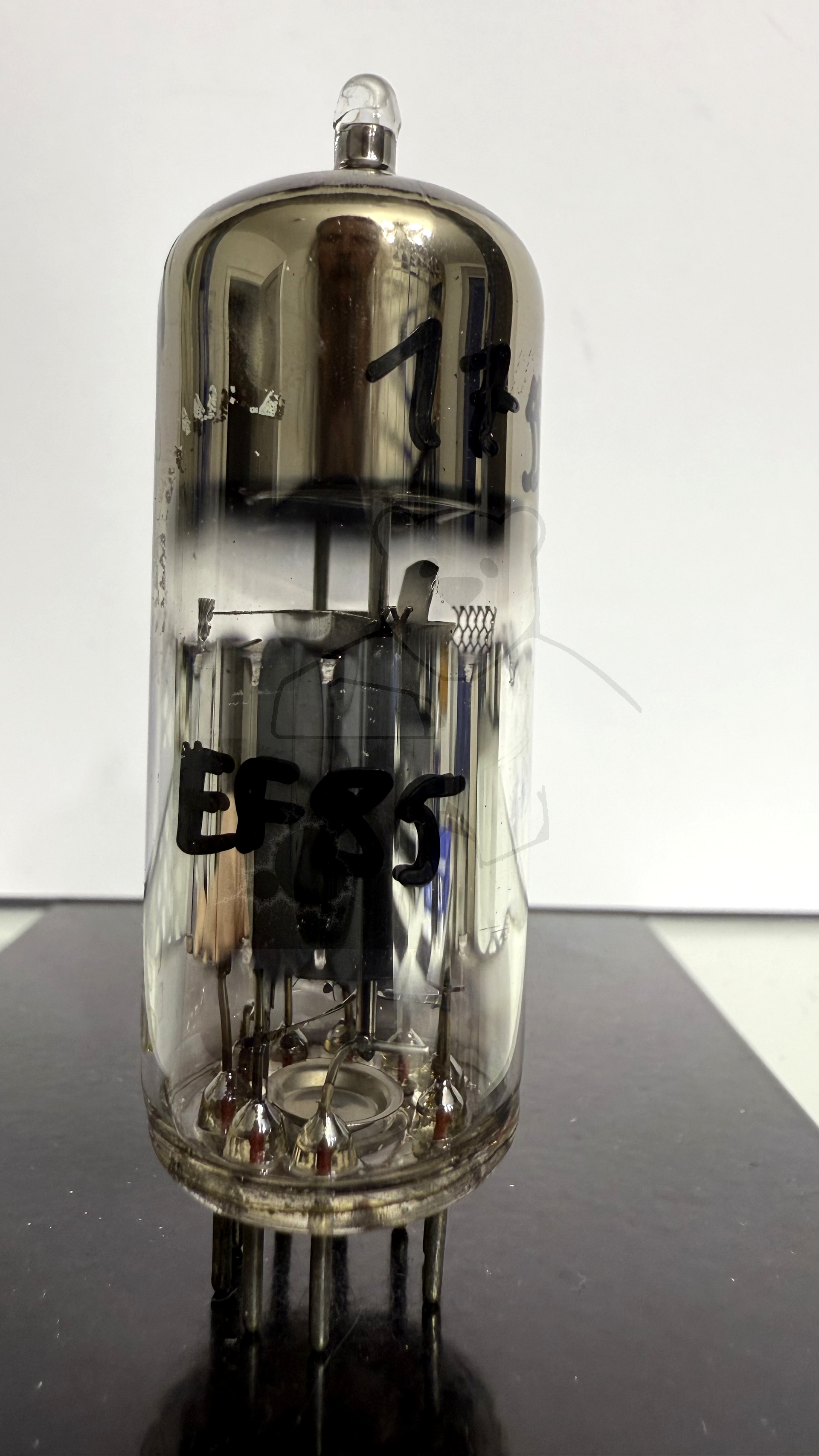

Röhre EF85 #1753 Bild 1
Röhre EF85 #1421 Bild 1

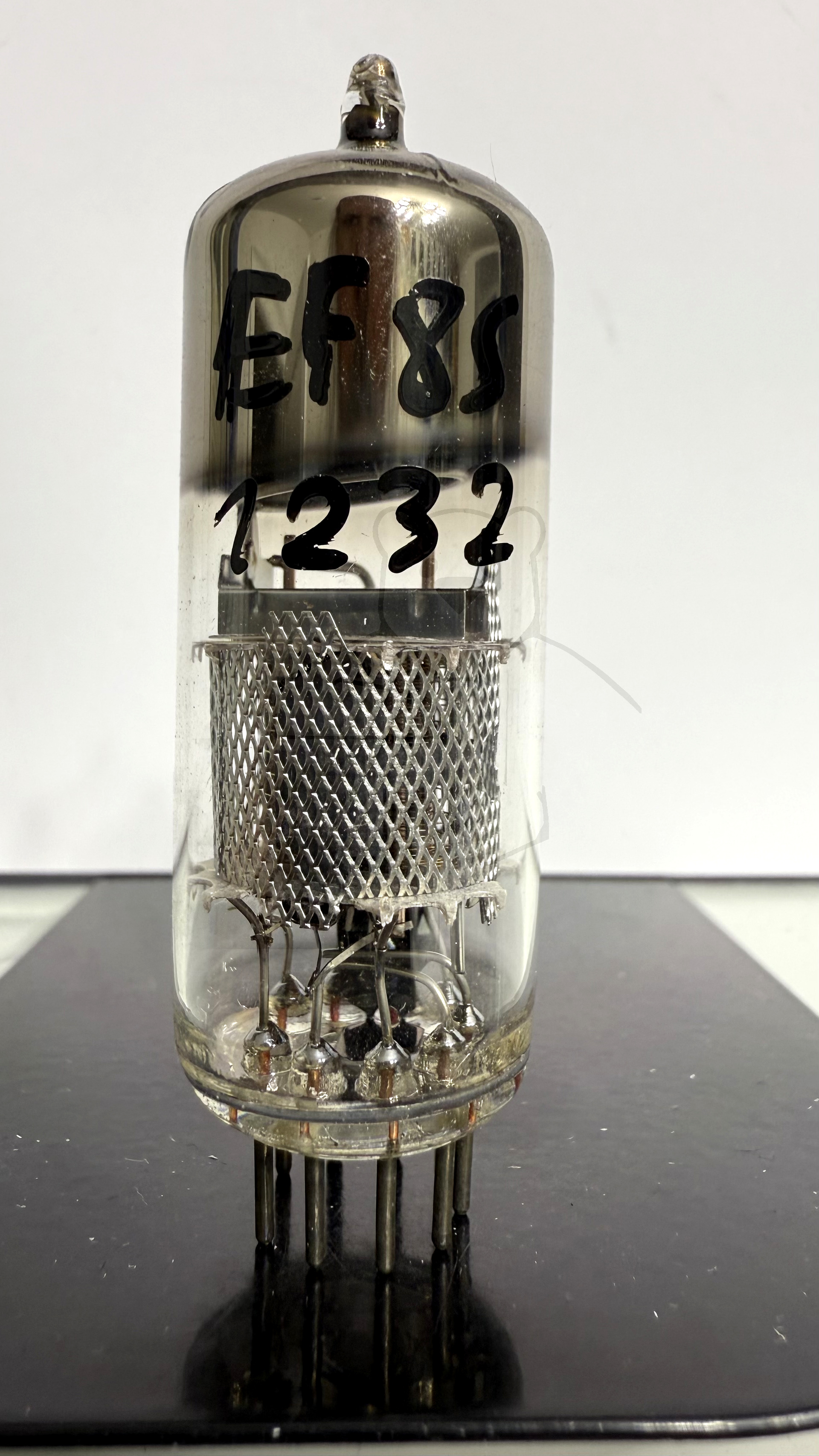

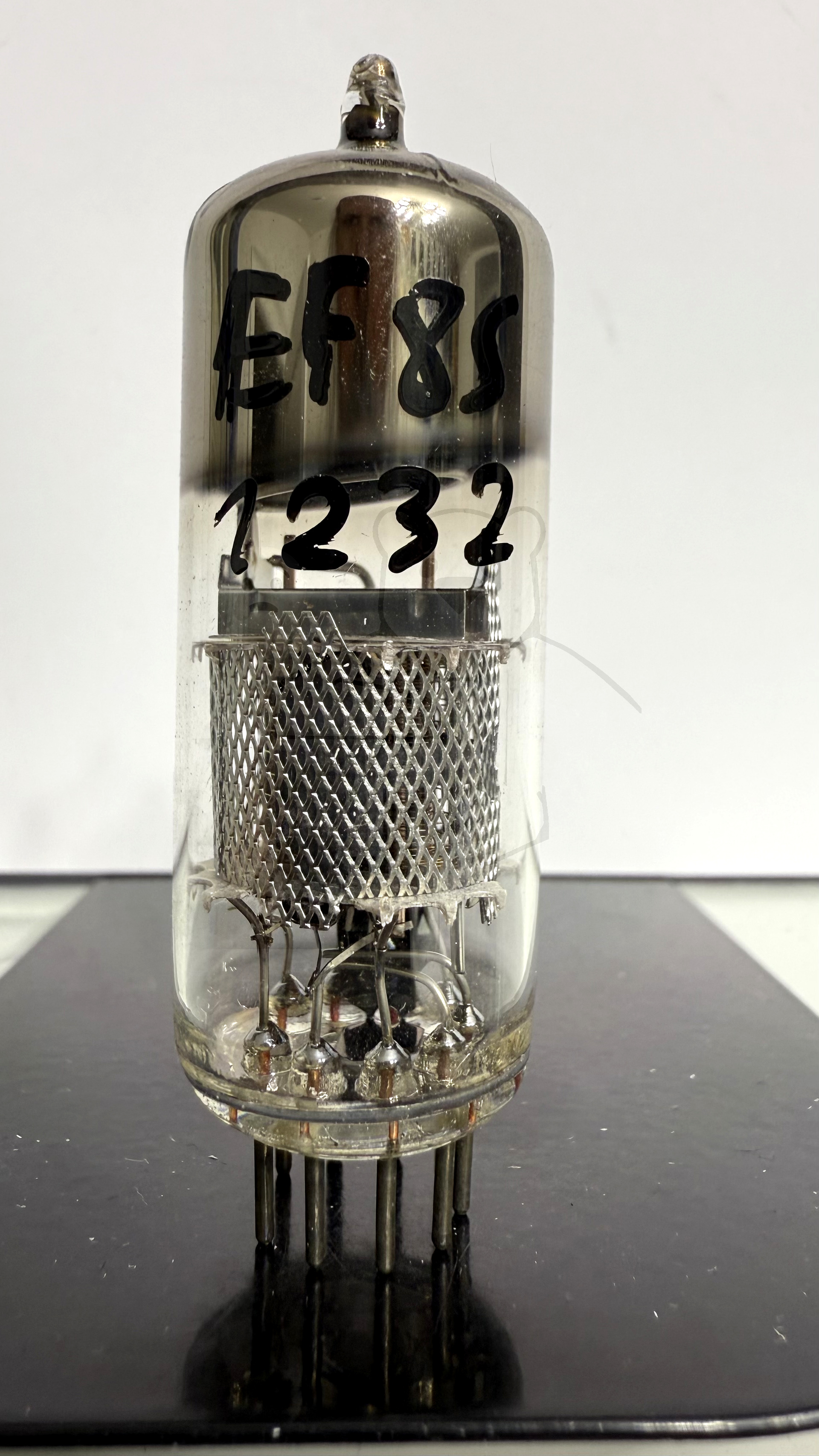

Röhre EF85 #1232 Bild 1

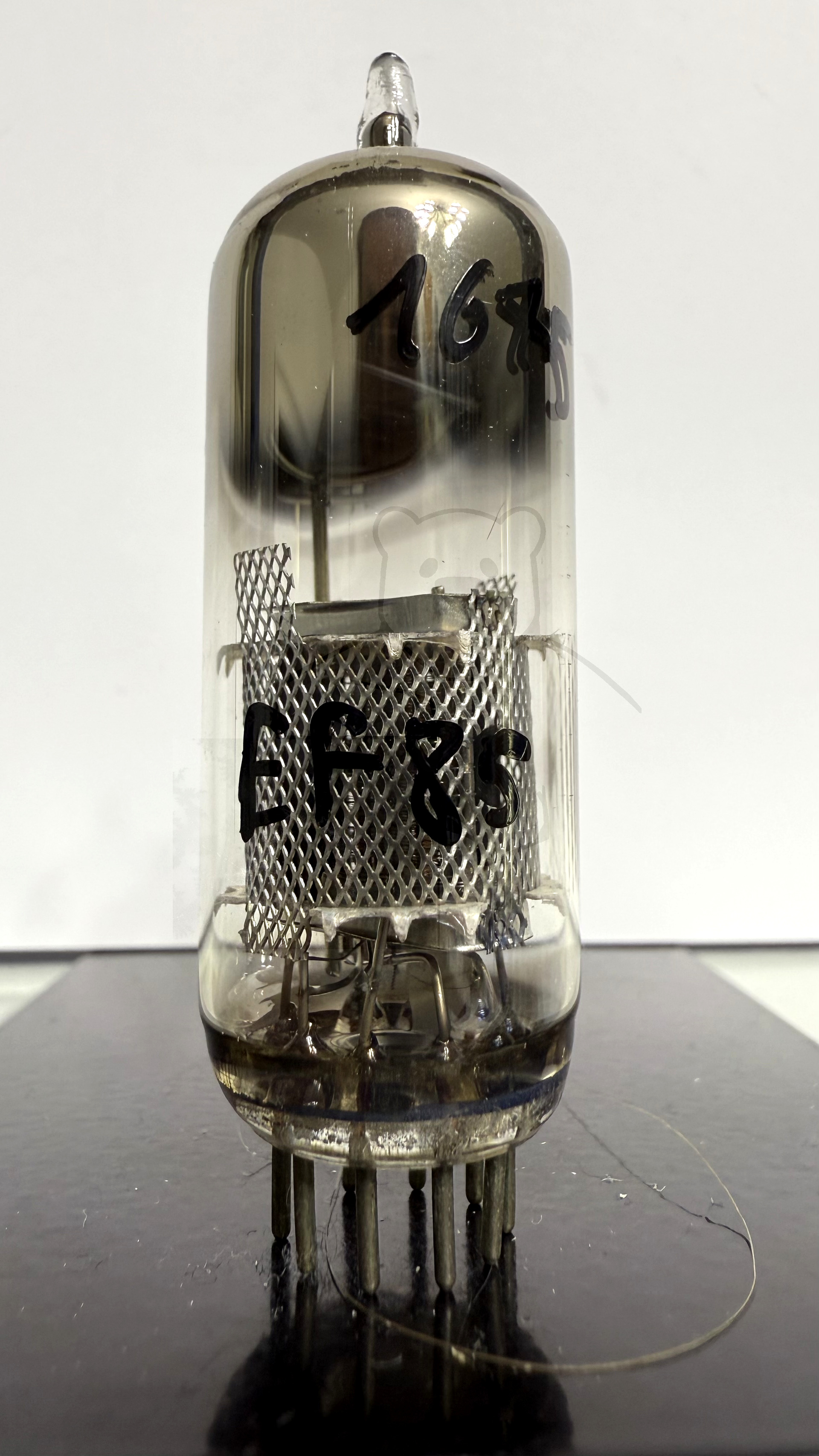

Röhre EF85 #1675 Bild 1

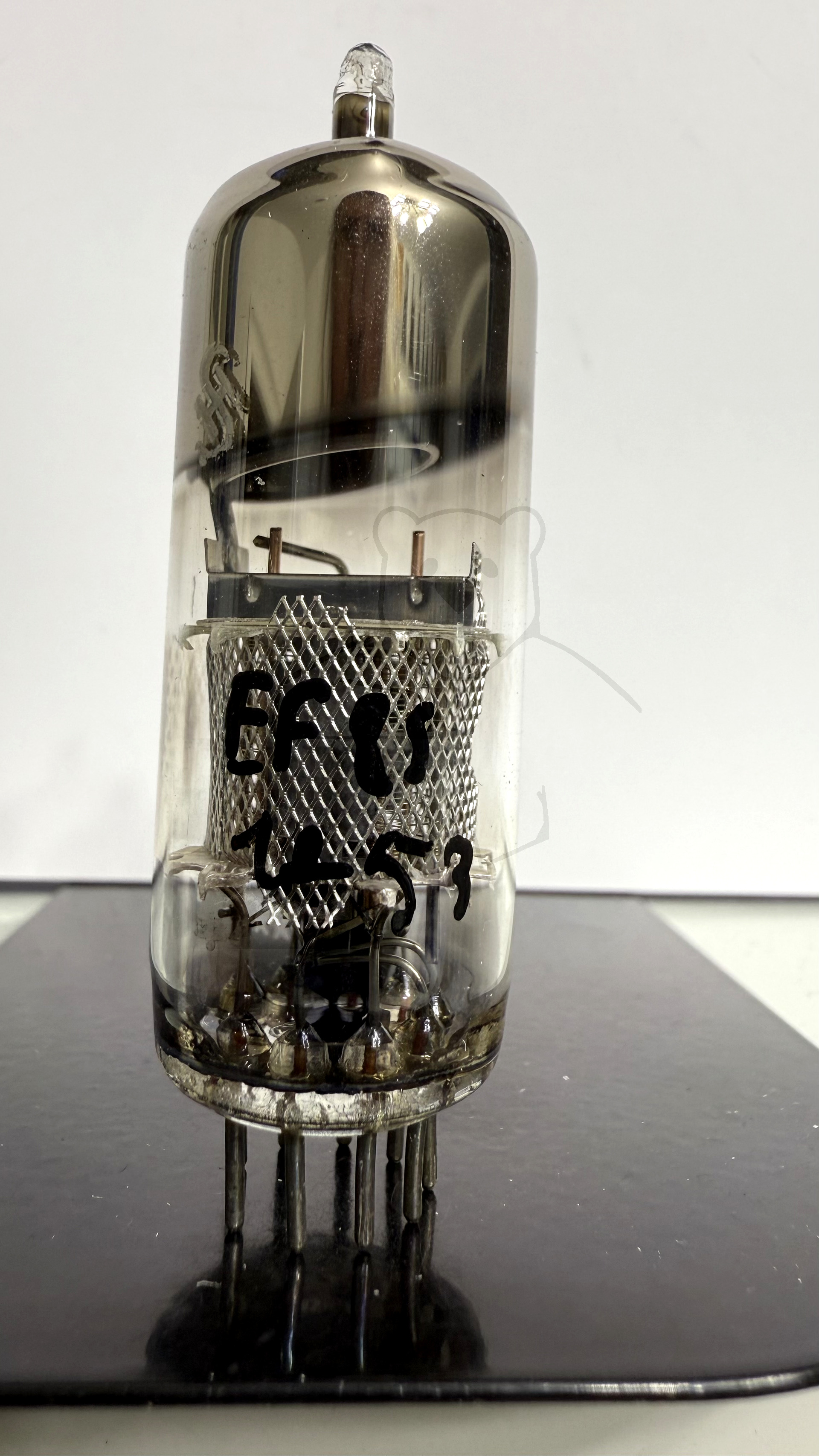

Röhre EF85 #1253 Bild 1

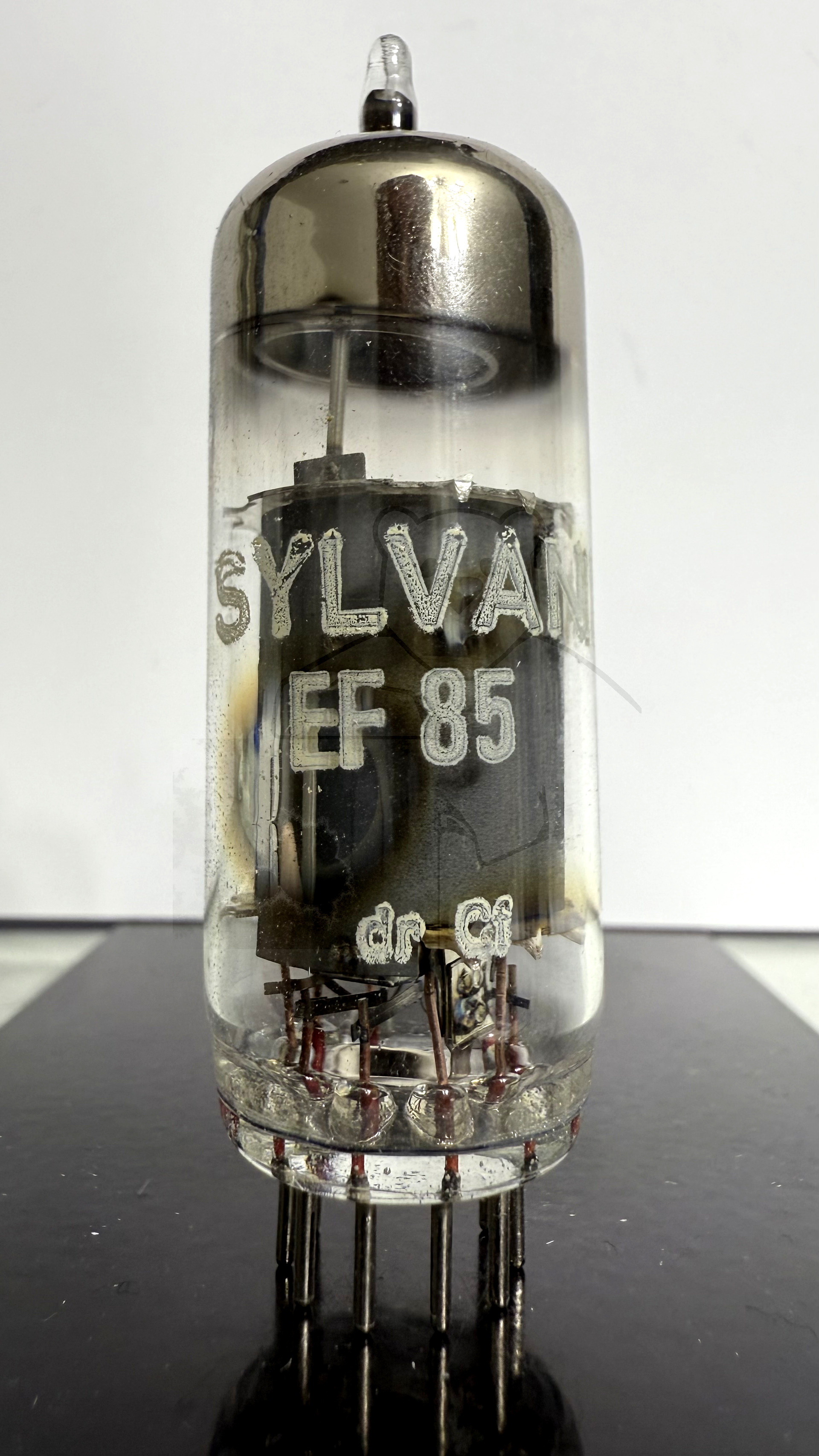

Röhre EF85 #2085 Bild 1

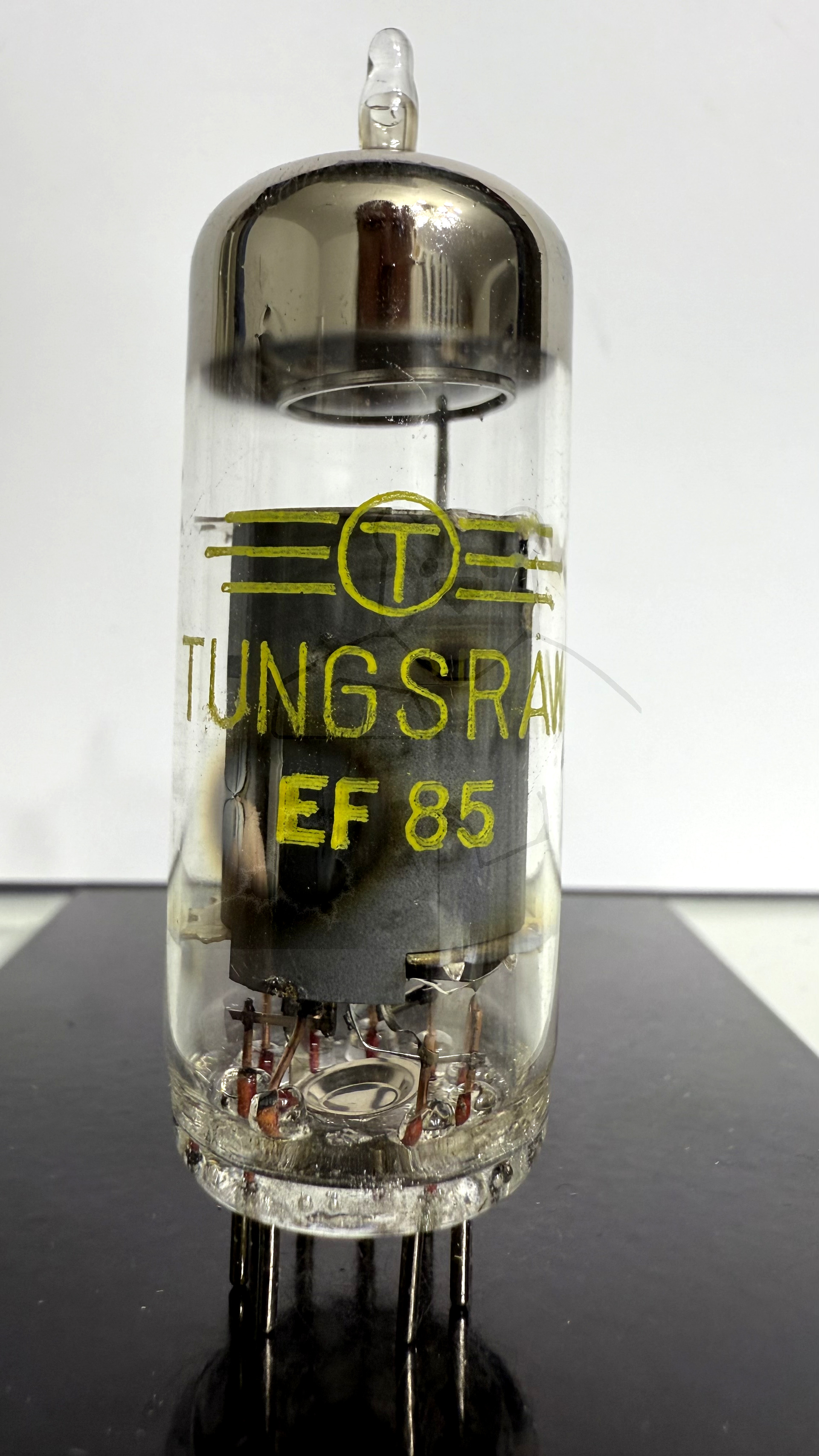

Röhre EF85 #7295 Bild 1

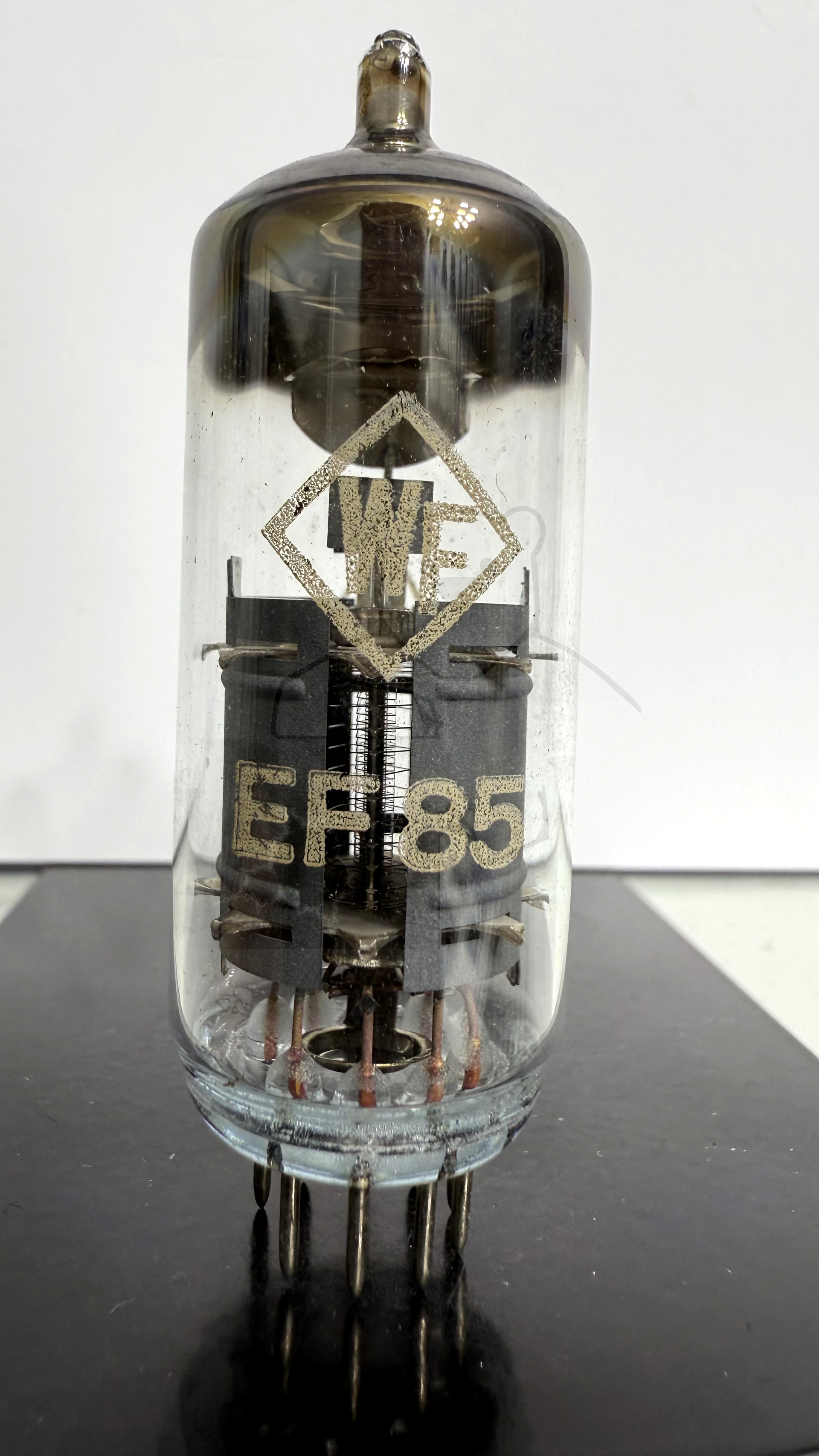

Röhre EF85 #5759 Bild 1

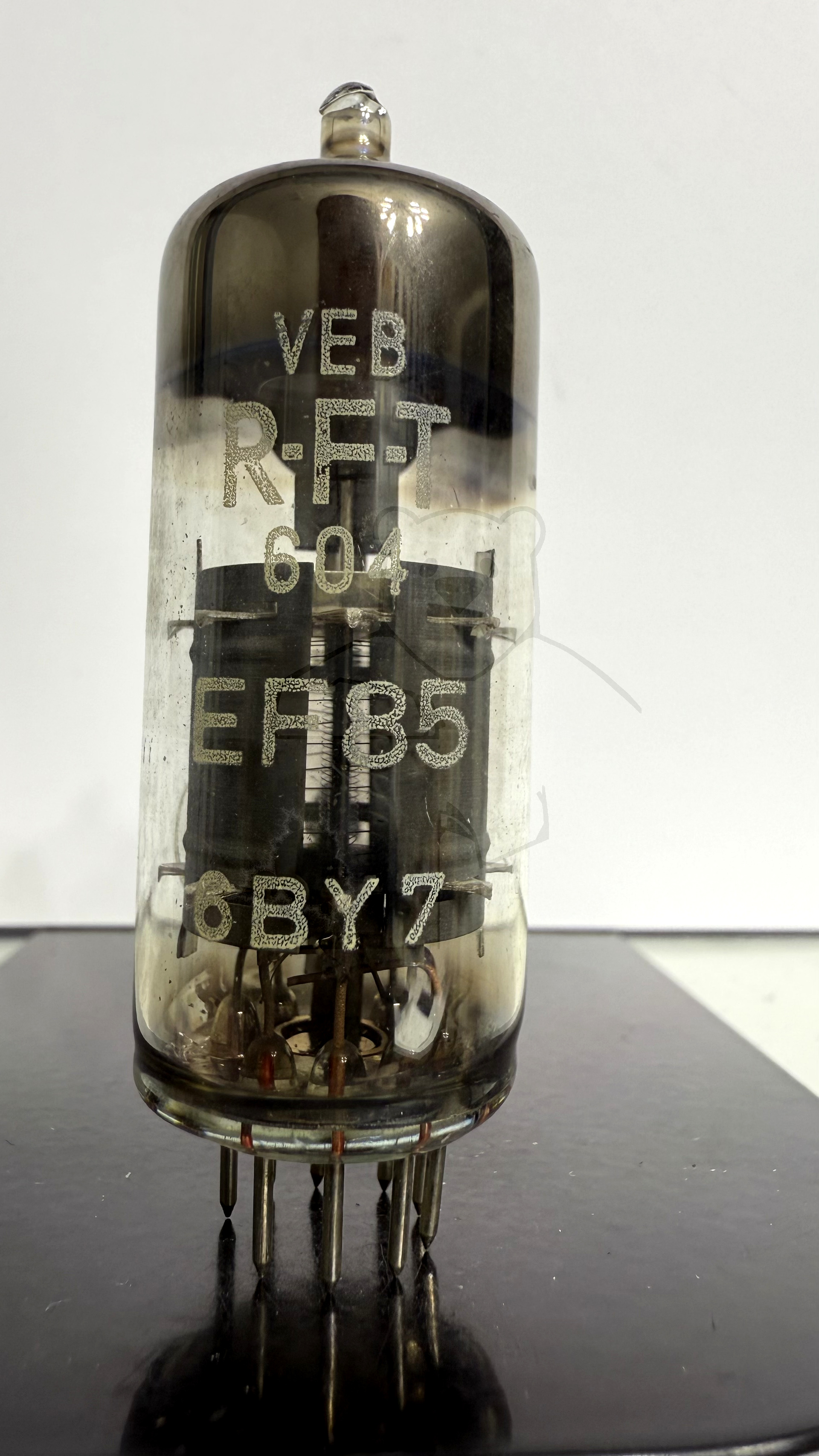

Röhre EF85 #5776 Bild 1
🔎 Alle Röhren vom Typ EF85 in der Sammlung
- → EF85 Inventar: 00891 Hersteller: → Siemens
- → EF85 Inventar: 01186 Hersteller: → Unbekannter Hersteller
- → EF85 Inventar: 01196 Hersteller: → Unbekannter Hersteller
- → EF85 Inventar: 01206 Hersteller: → Valvo
- → EF85 Inventar: 01232 Hersteller: → Unbekannter Hersteller
- → EF85 Inventar: 01253 Hersteller: → Siemens
- → EF85 Inventar: 01404 Hersteller: → Valvo
- → EF85 Inventar: 01408 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF85 Inventar: 01421 Hersteller: → Siemens
- → EF85 Inventar: 01454 Hersteller: → Valvo
- → EF85 Inventar: 01496 Hersteller: → Siemens
- → EF85 Inventar: 01520 Hersteller: → Valvo
- → EF85 Inventar: 01675 Hersteller: → Unbekannter Hersteller
- → EF85 Inventar: 01741 Hersteller: → Valvo
- → EF85 Inventar: 01753 Hersteller: → Valvo
- → EF85 Inventar: 02085 Hersteller: → Sylvania
- → EF85 Inventar: 04963 Hersteller: → Siemens
- → EF85 Inventar: 05022 Hersteller: → WF
- → EF85 Inventar: 05463 Hersteller: → WF
- → EF85 Inventar: 05469 Hersteller: → WF
- → EF85 Inventar: 05472 Hersteller: → WF
- → EF85 Inventar: 05486 Hersteller: → WF
- → EF85 Inventar: 05487 Hersteller: → R-F-T
- → EF85 Inventar: 05517 Hersteller: → WF
- → EF85 Inventar: 05537 Hersteller: → WF
- → EF85 Inventar: 05570 Hersteller: → R-F-T
- → EF85 Inventar: 05759 Hersteller: → WF
- → EF85 Inventar: 05776 Hersteller: → R-F-T
- → EF85 Inventar: 05869 Hersteller: → R-F-T
- → EF85 Inventar: 07140 Hersteller: → Hoges
- → EF85 Inventar: 07148 Hersteller: → Mazda
- → EF85 Inventar: 07175 Hersteller: → Valvo
- → EF85 Inventar: 07211 Hersteller: → Philips Miniwatt
- → EF85 Inventar: 07224 Hersteller: → Valvo
- → EF85 Inventar: 07225 Hersteller: → Valvo
- → EF85 Inventar: 07295 Hersteller: → Tungsram
