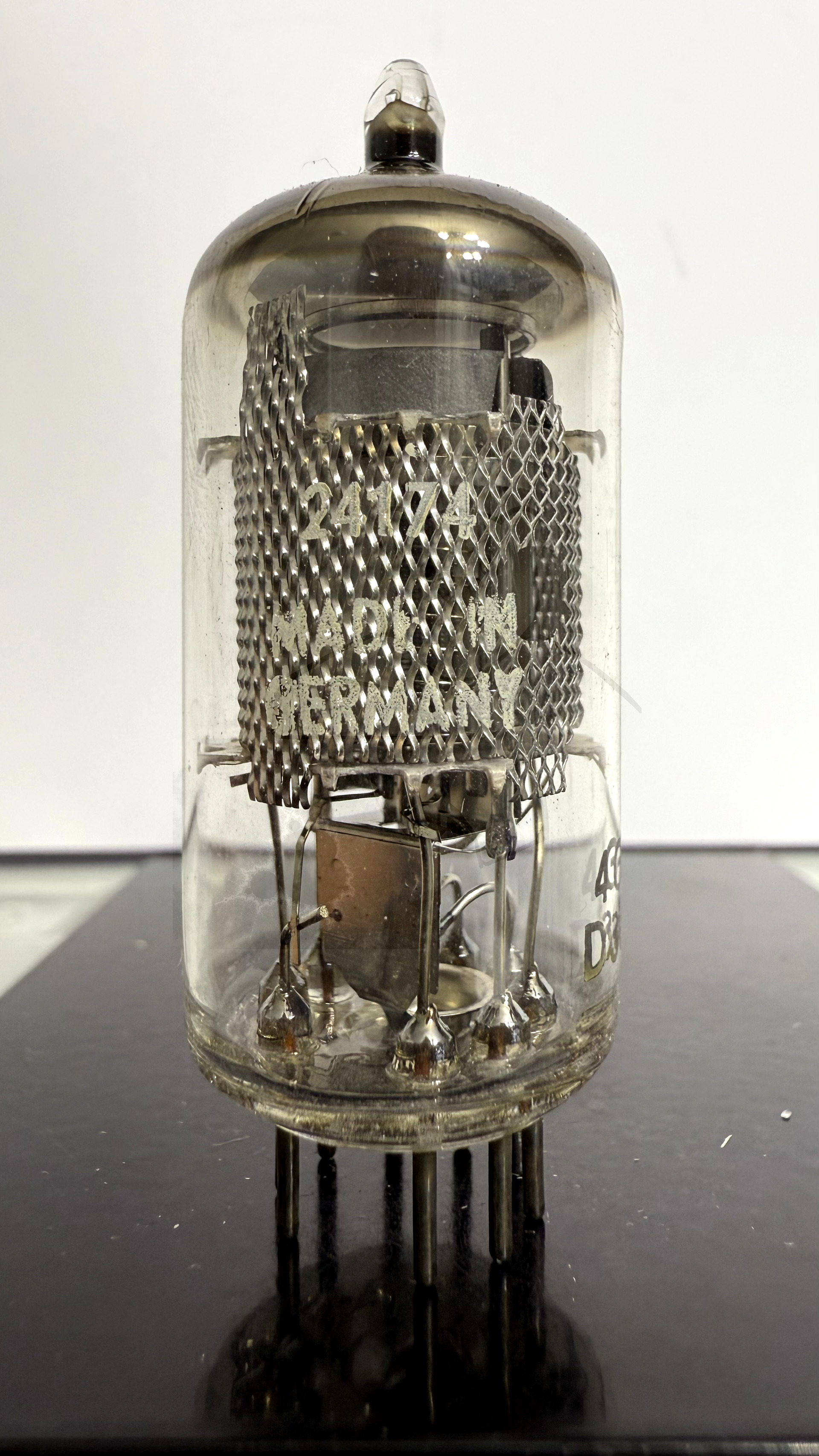

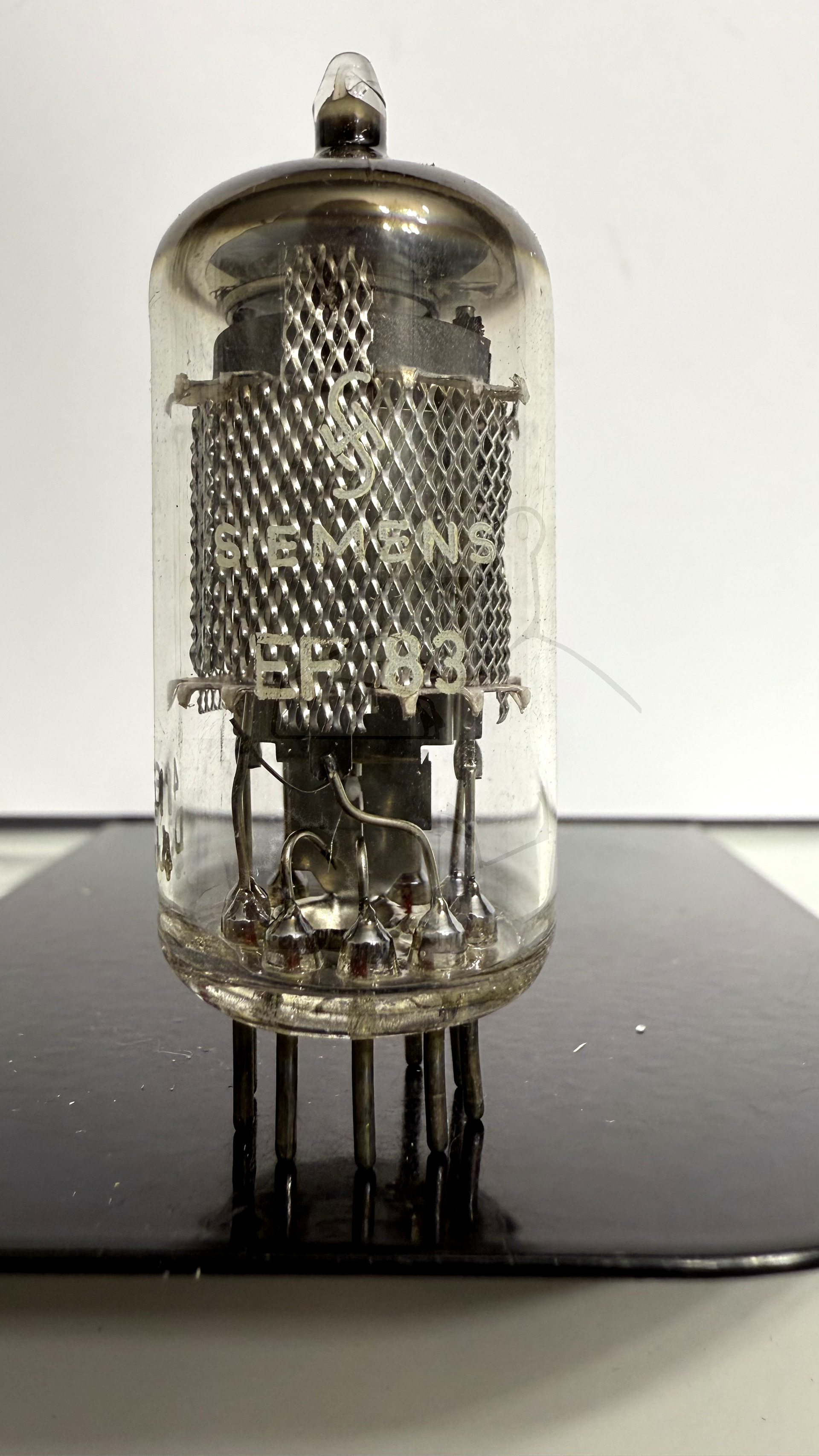

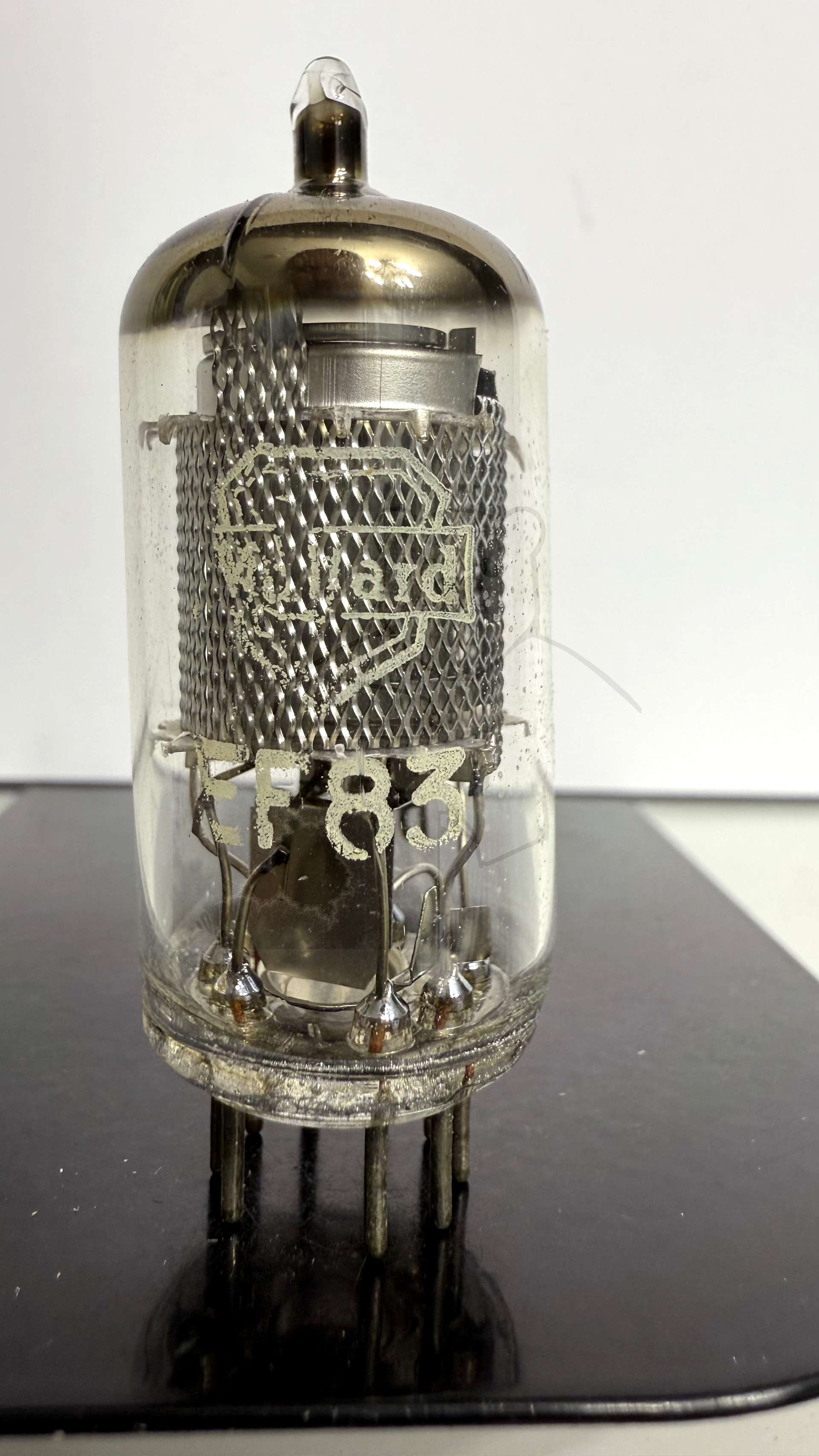

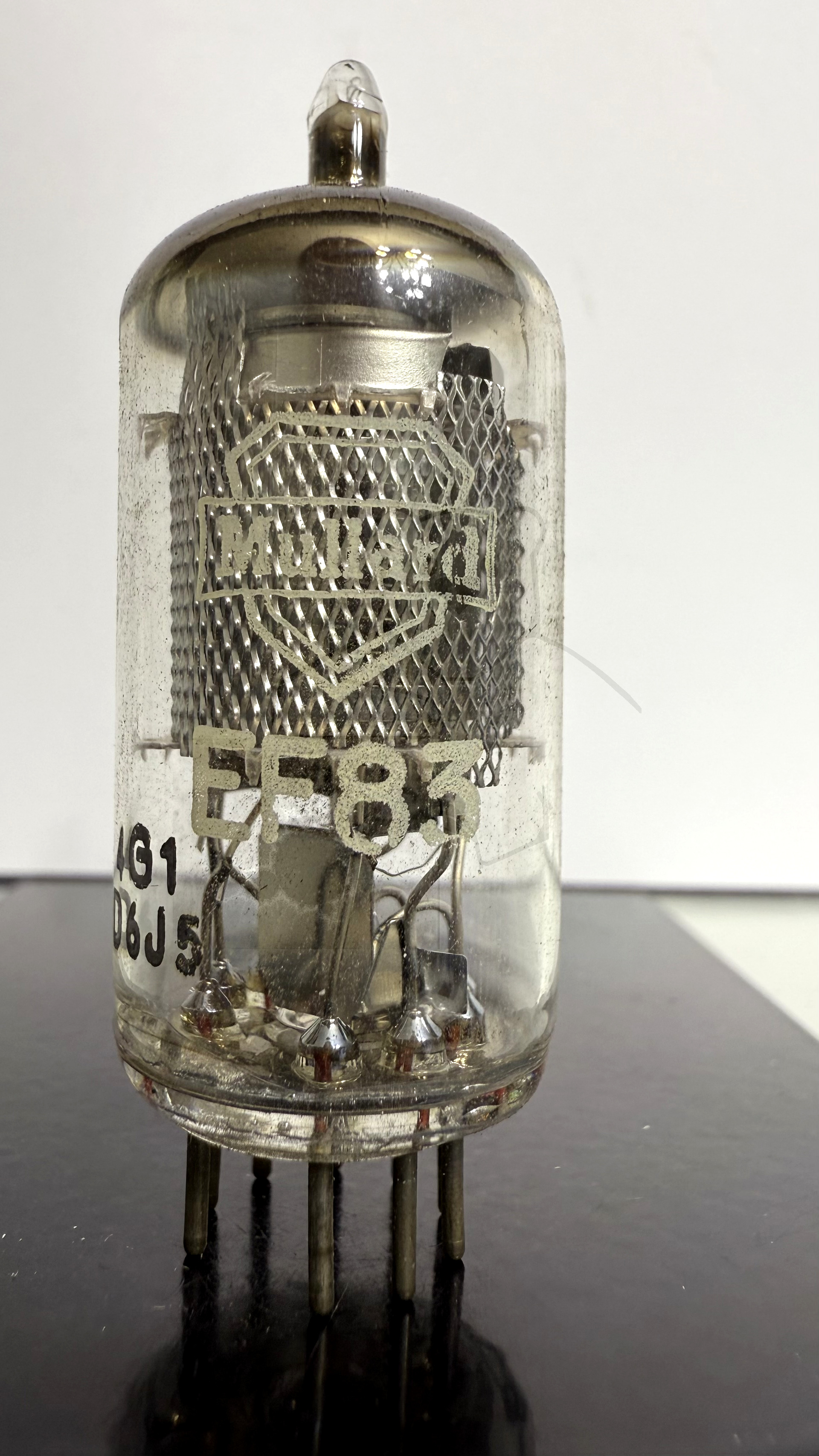

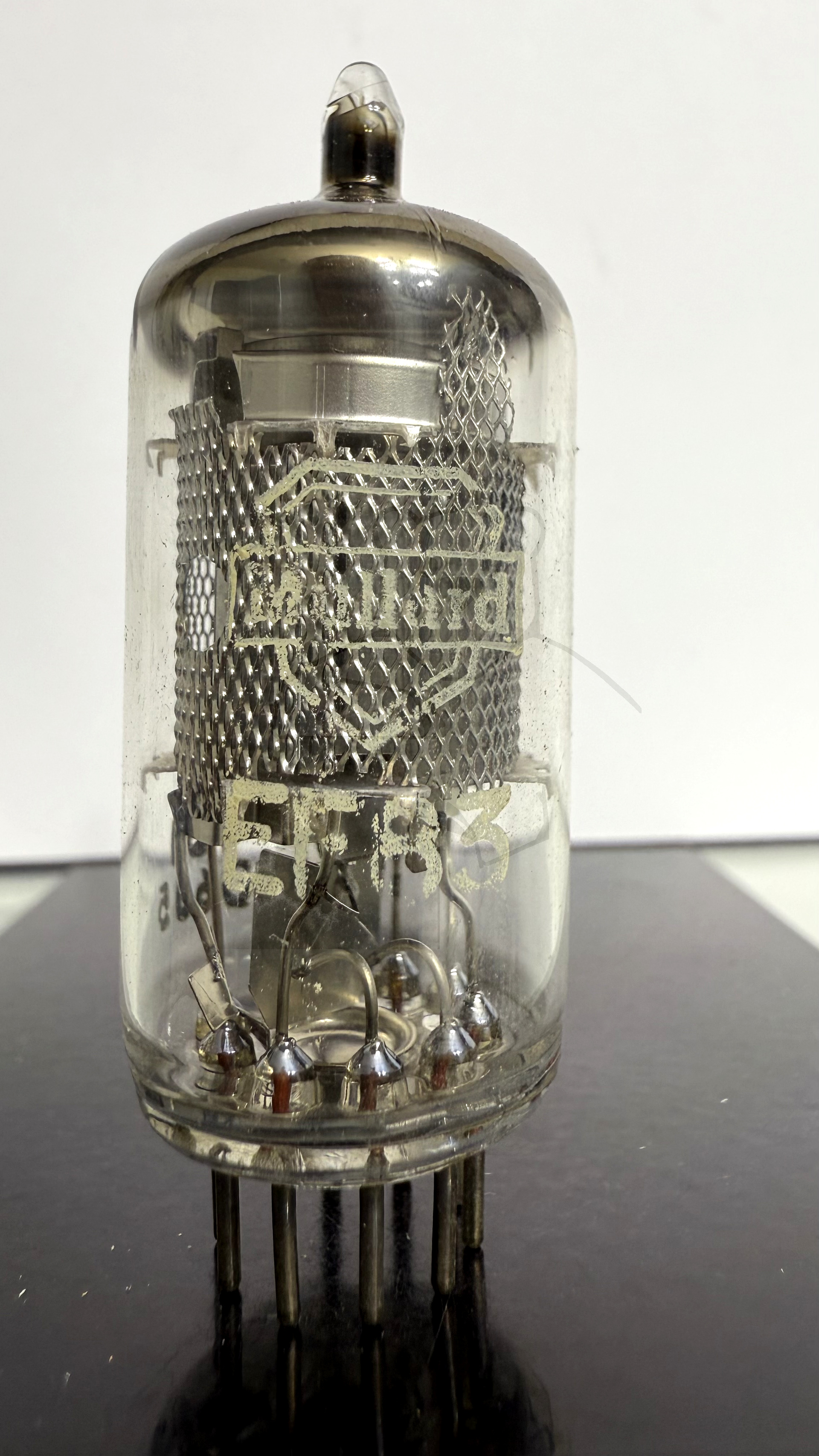

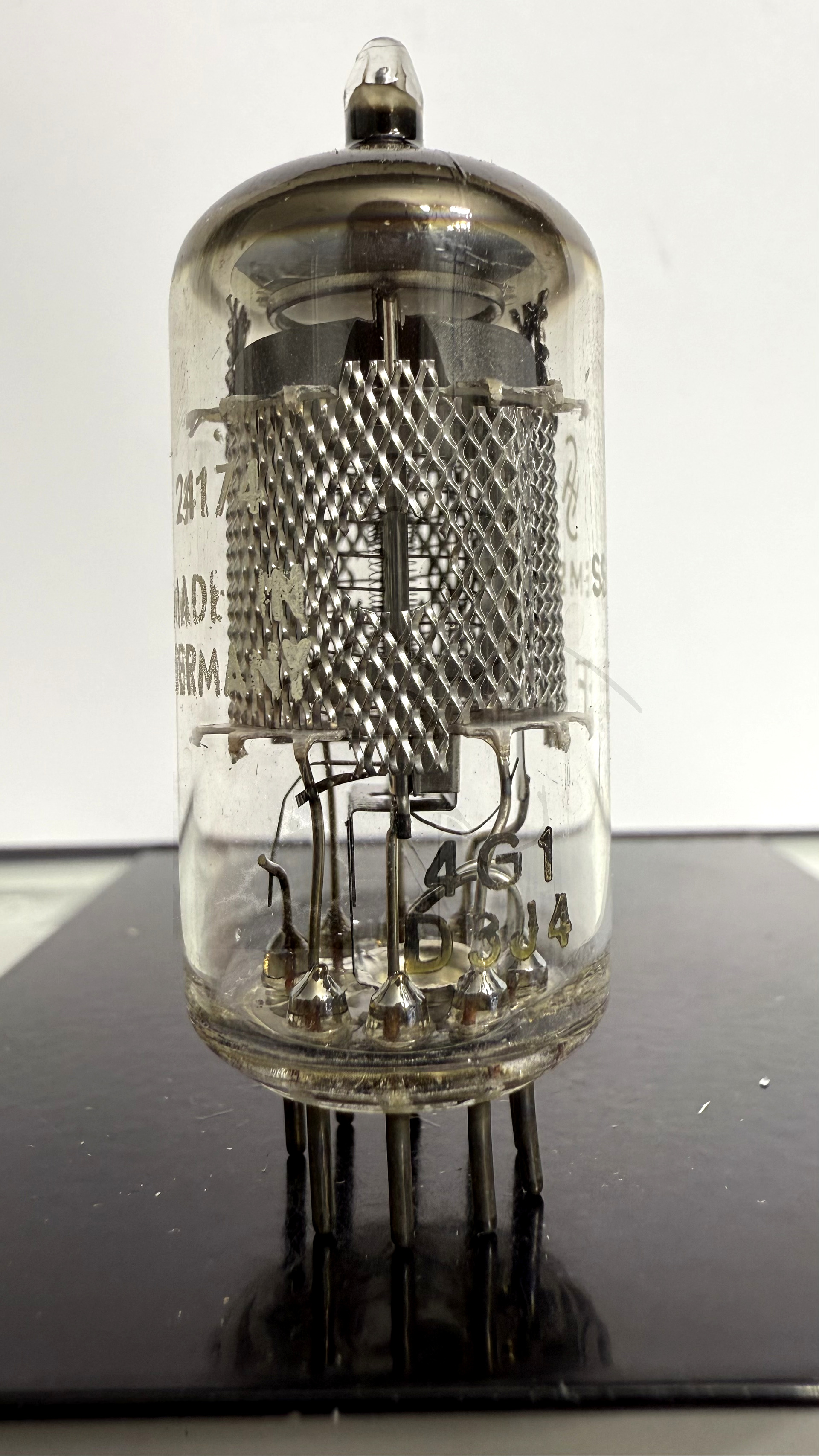

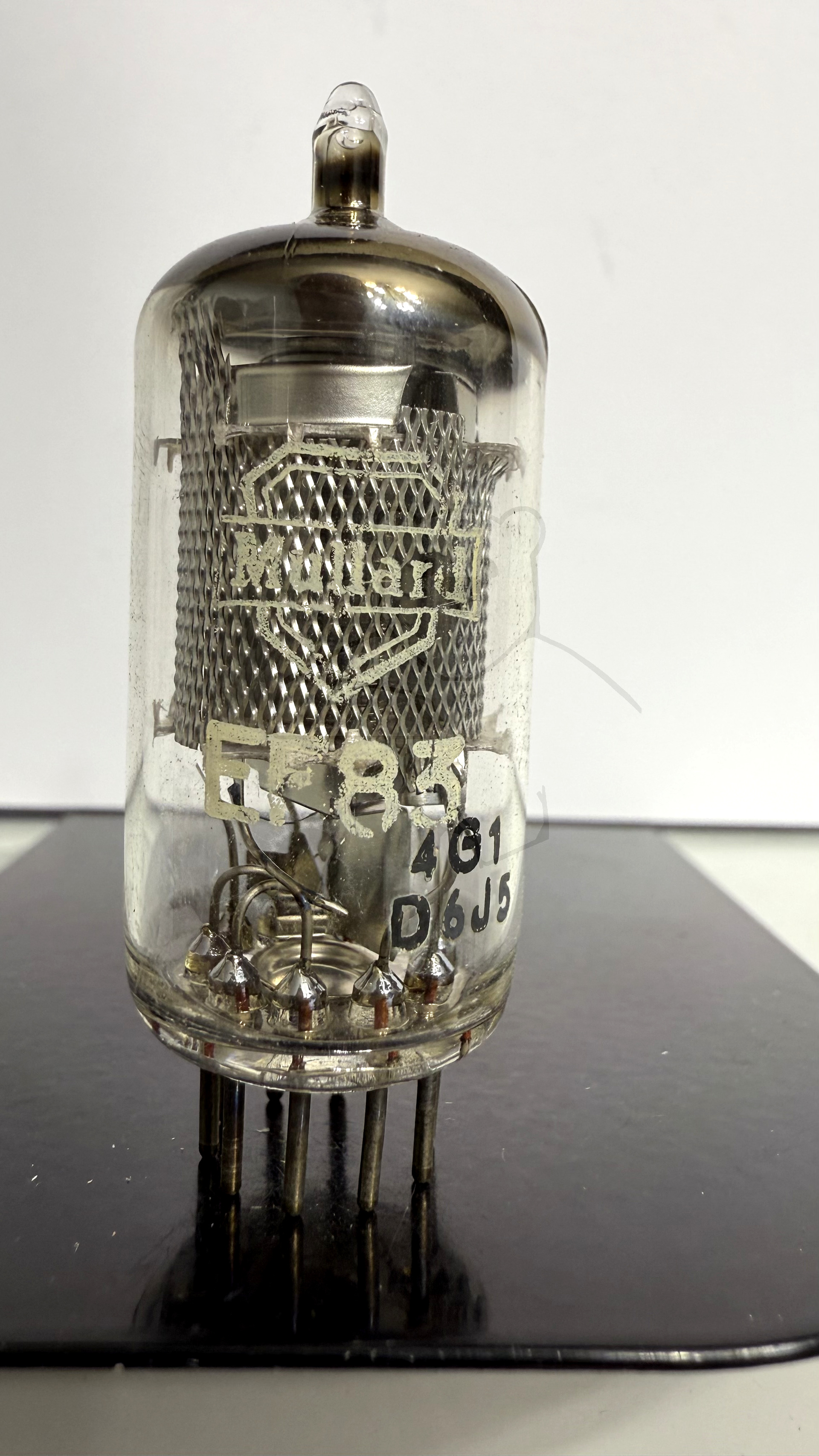

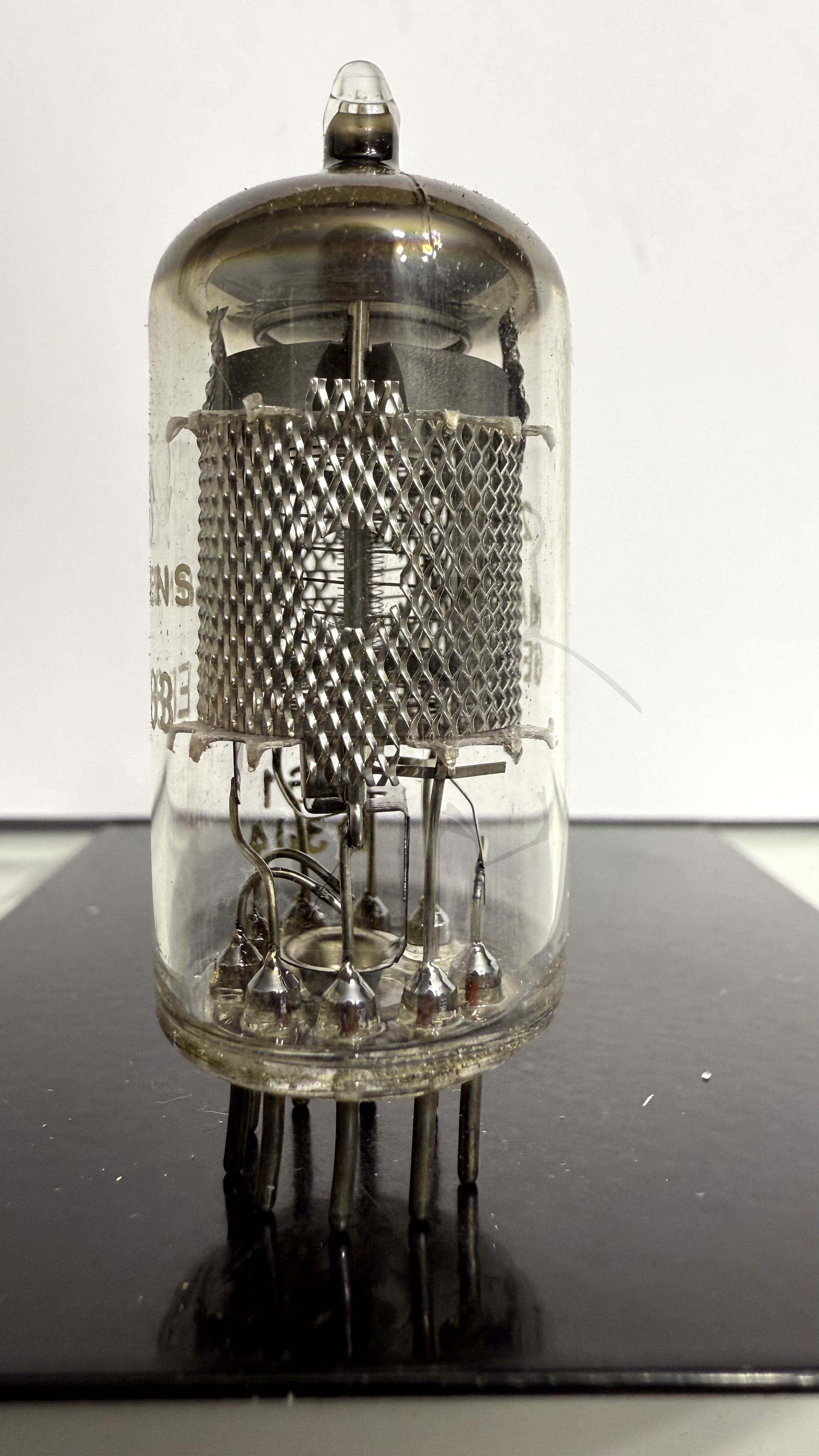

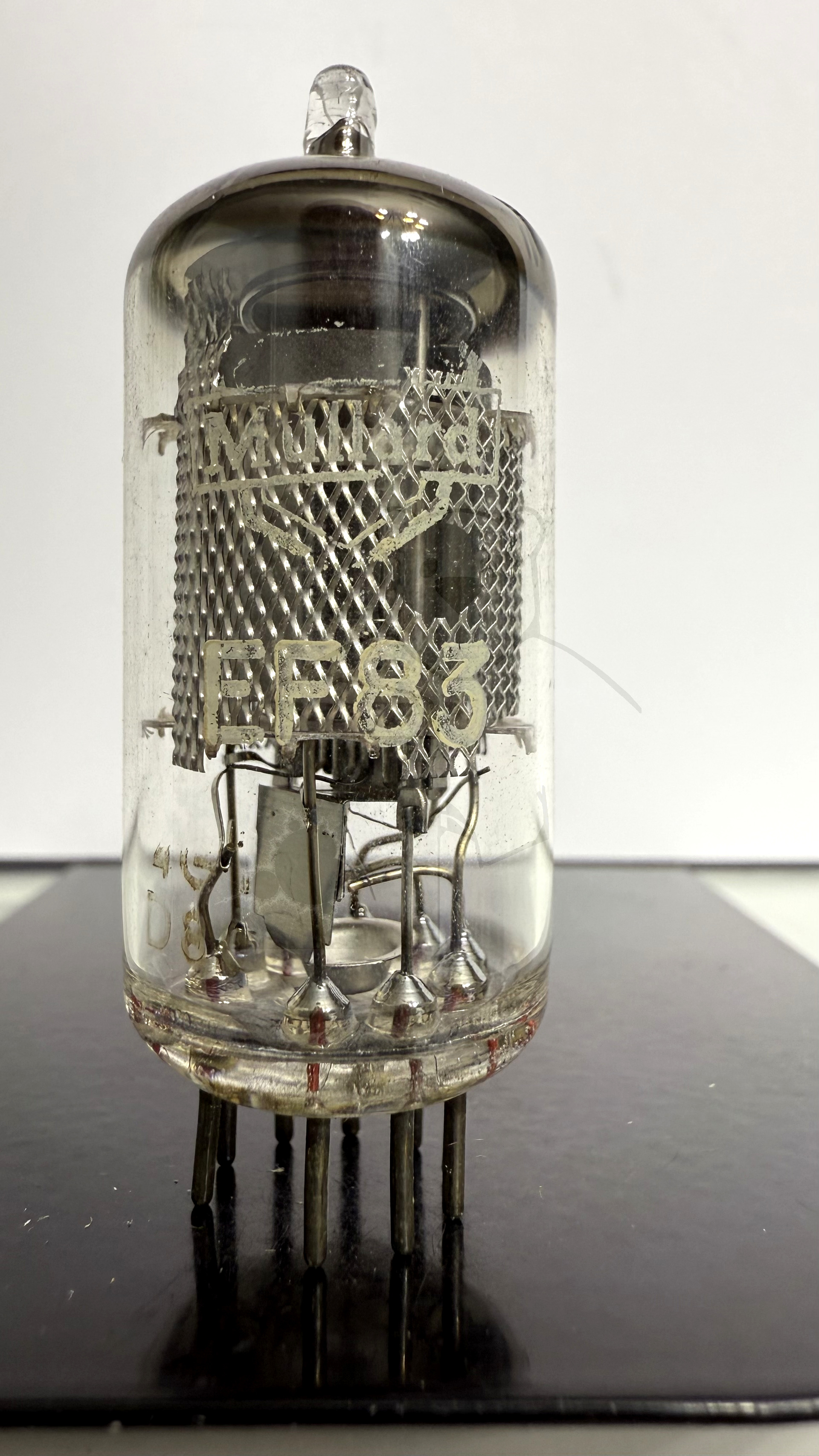

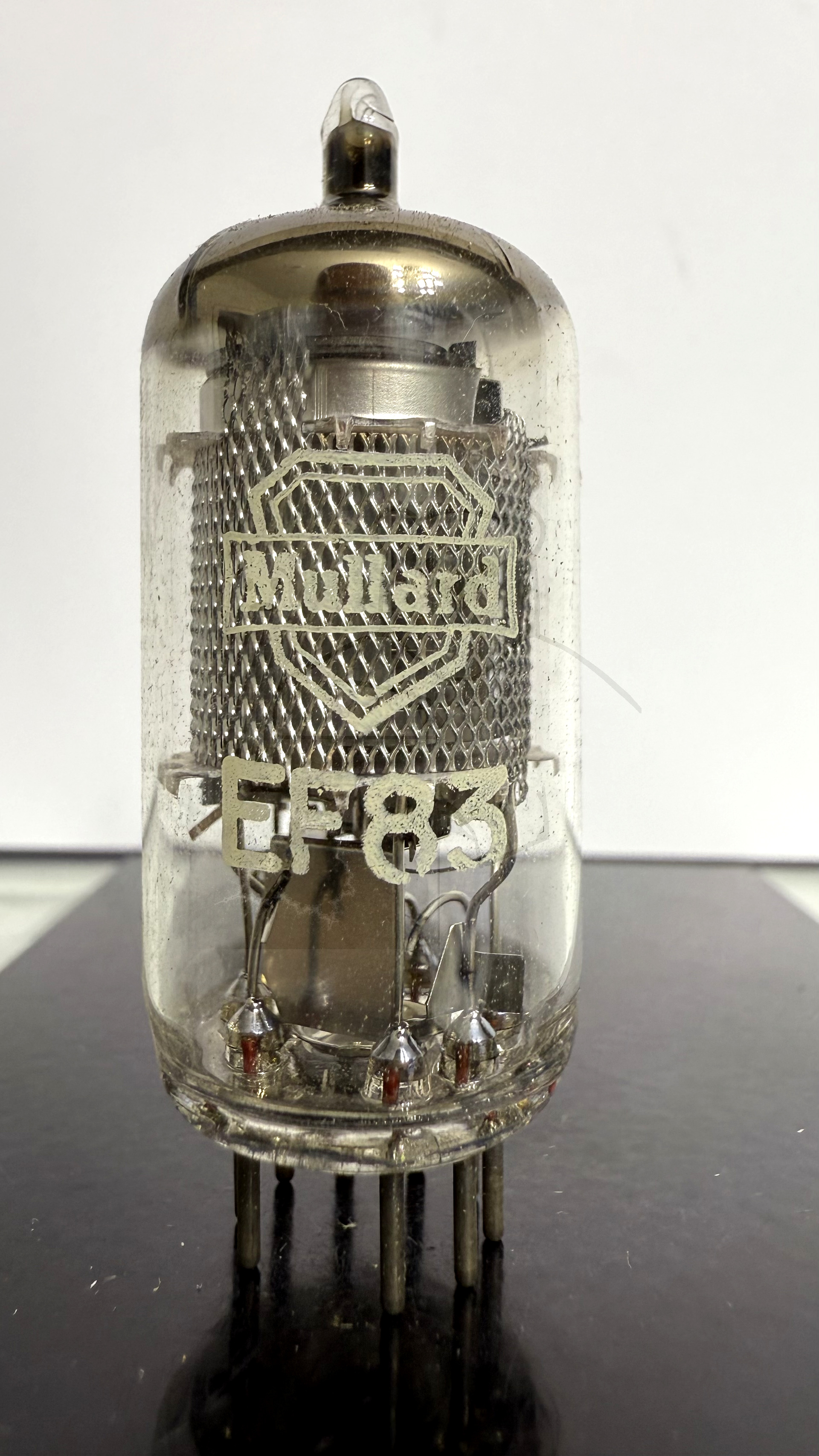

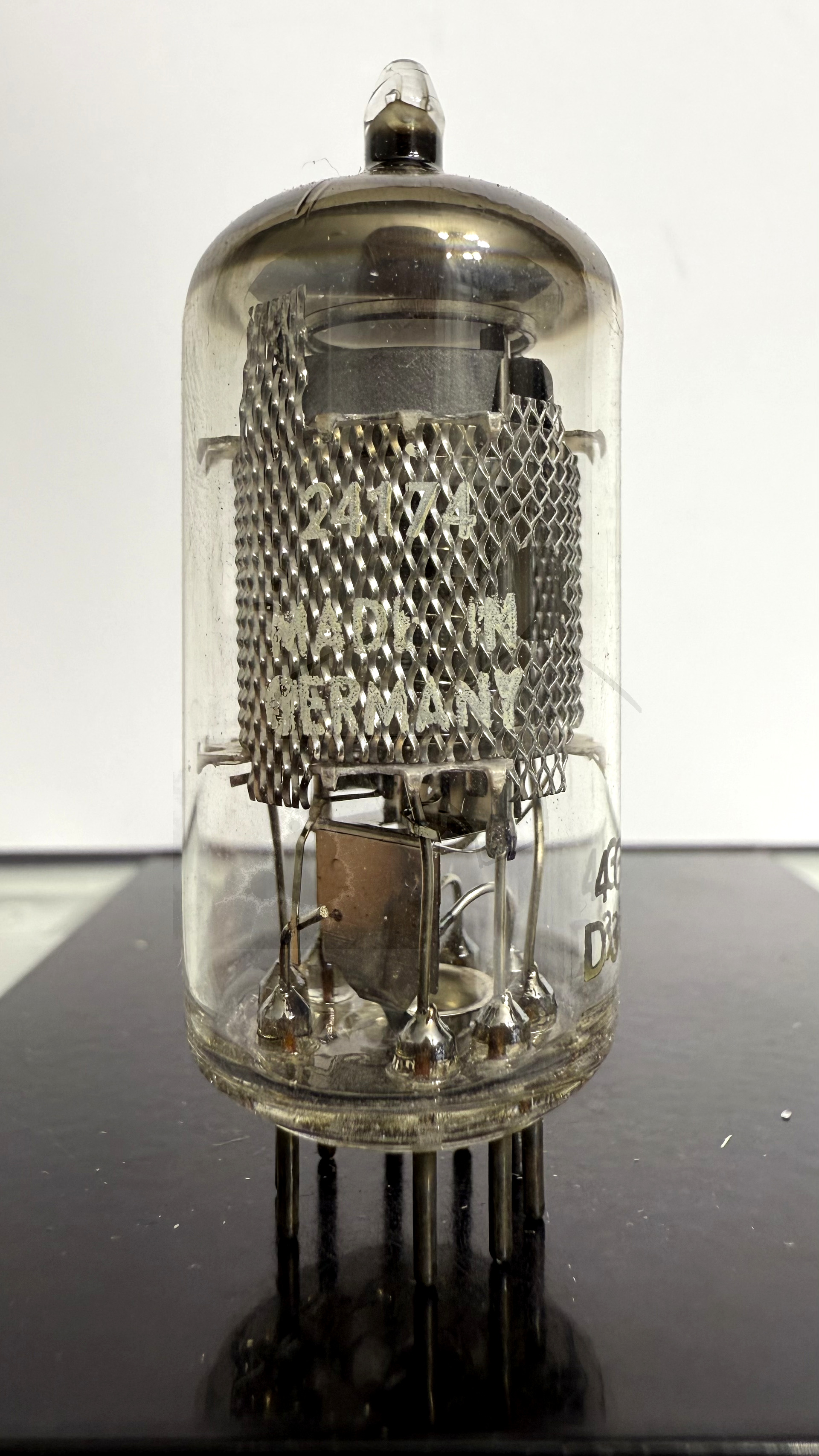

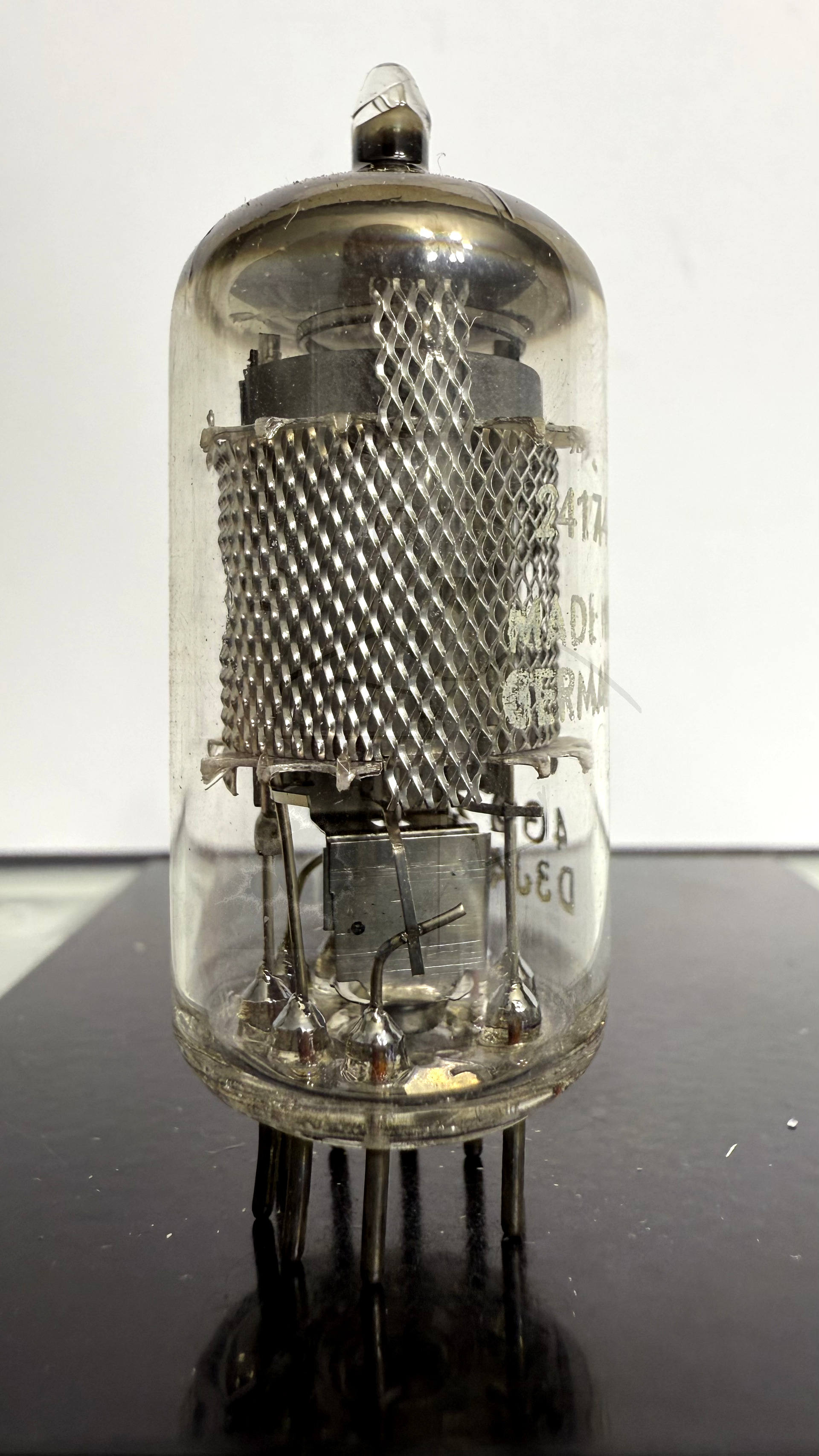

Daten und Bilder der Röhre: EF83

🔎 Beschreibung der Röhre: EF83

Name	EF83
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Breitband verstaerker, die Industrievariante ist die → E83F
Letzte Änderung	15.01.2025 14:31:48

🔎 Beschreibung der Systeme für die Röhre: EF83

	System 1
Kathode	3
Gitter 1	9
Gitter 2	1
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

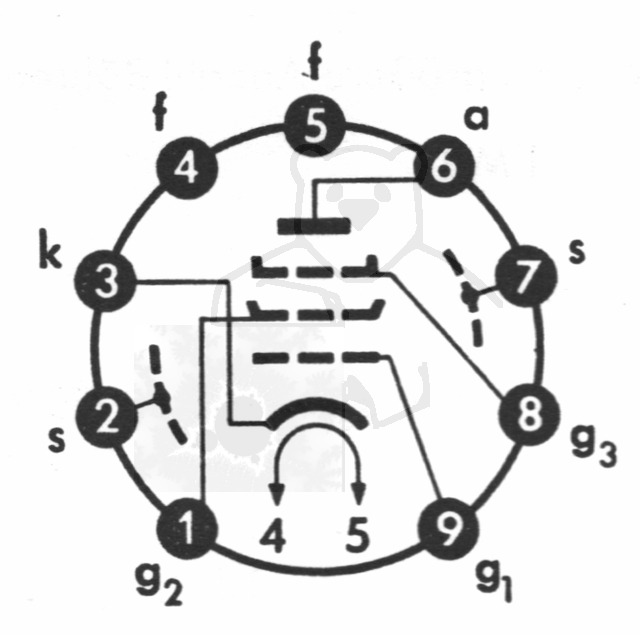

🔎 Sockelschaltung der EF83
