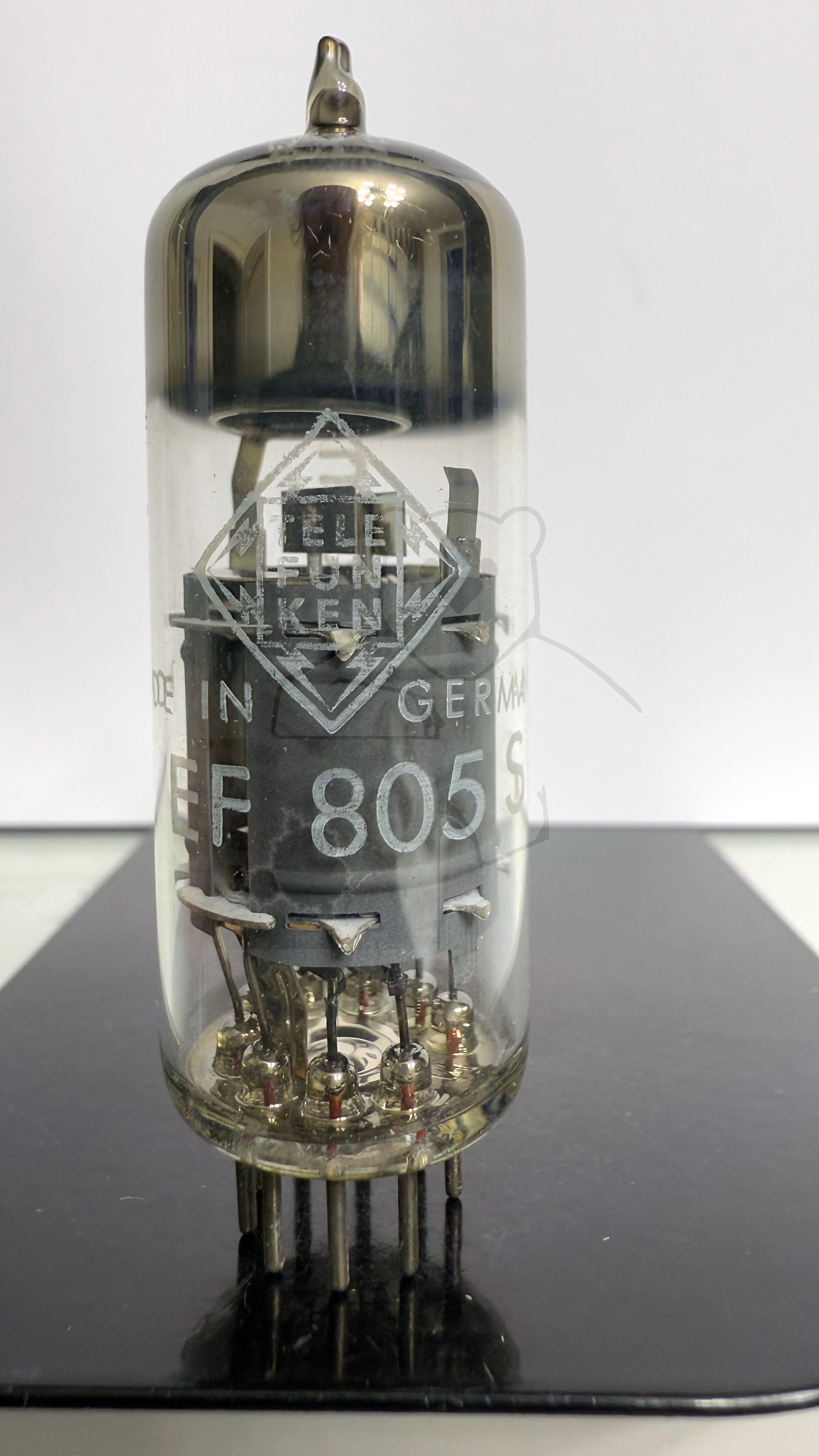

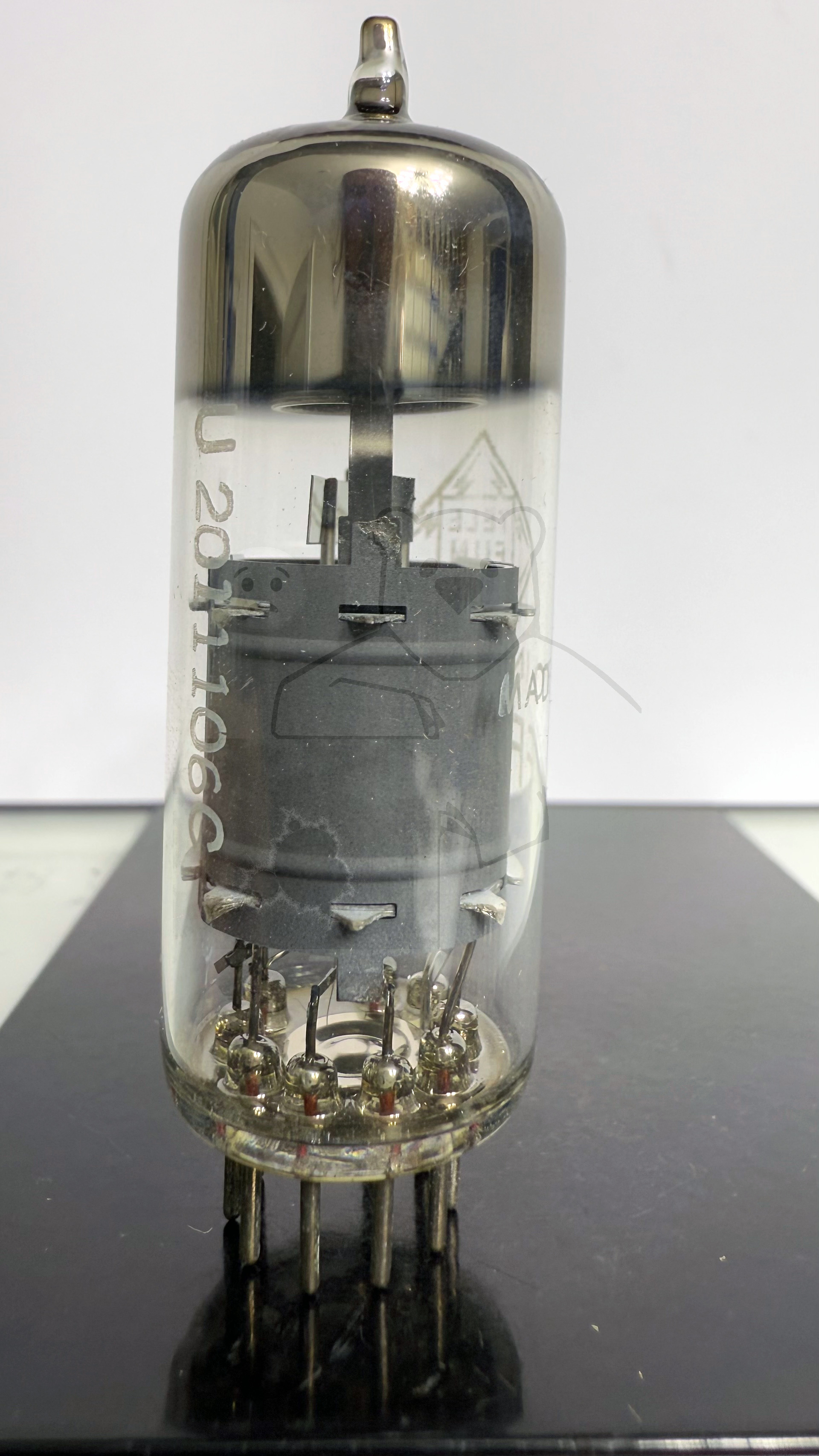

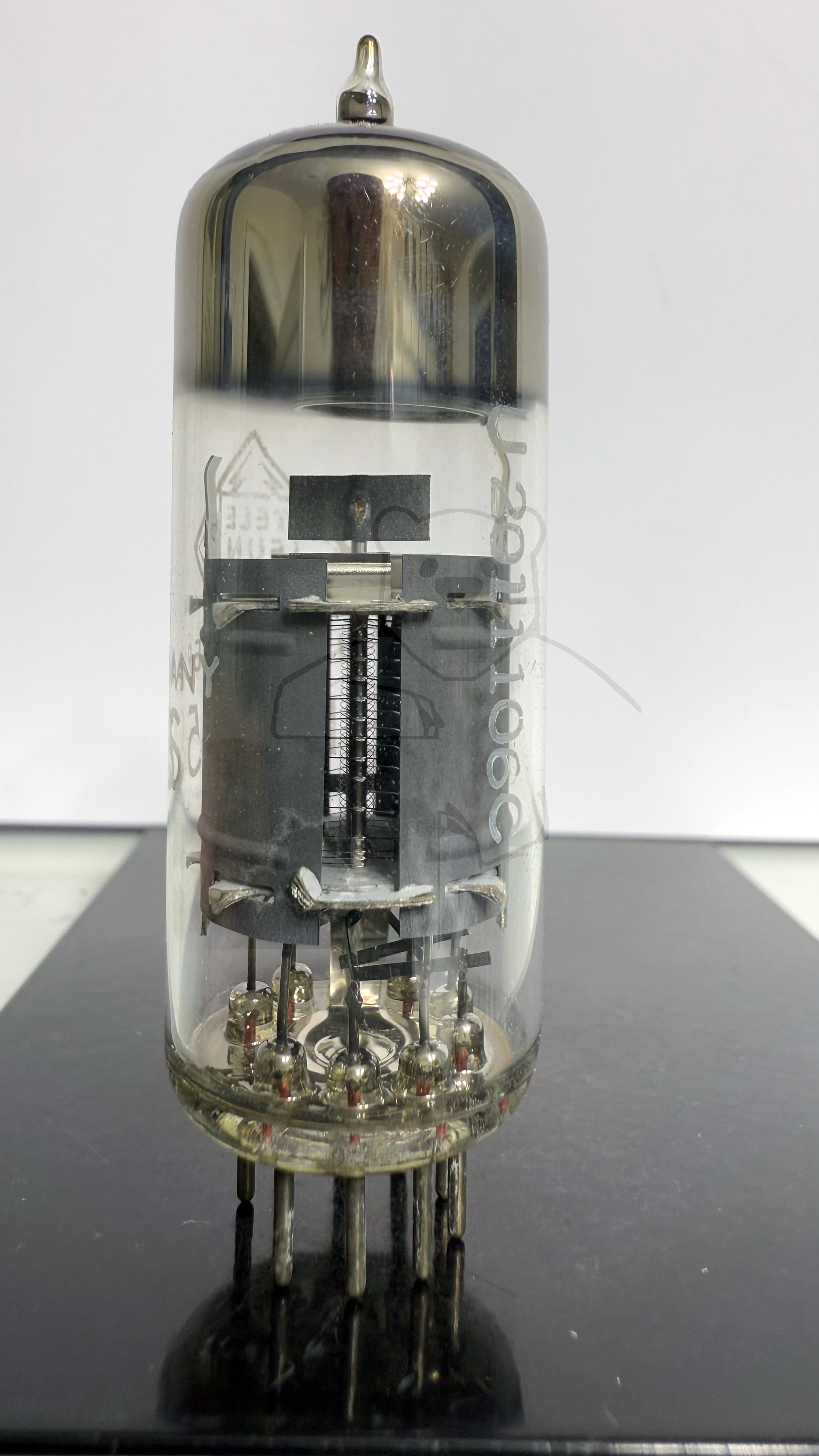

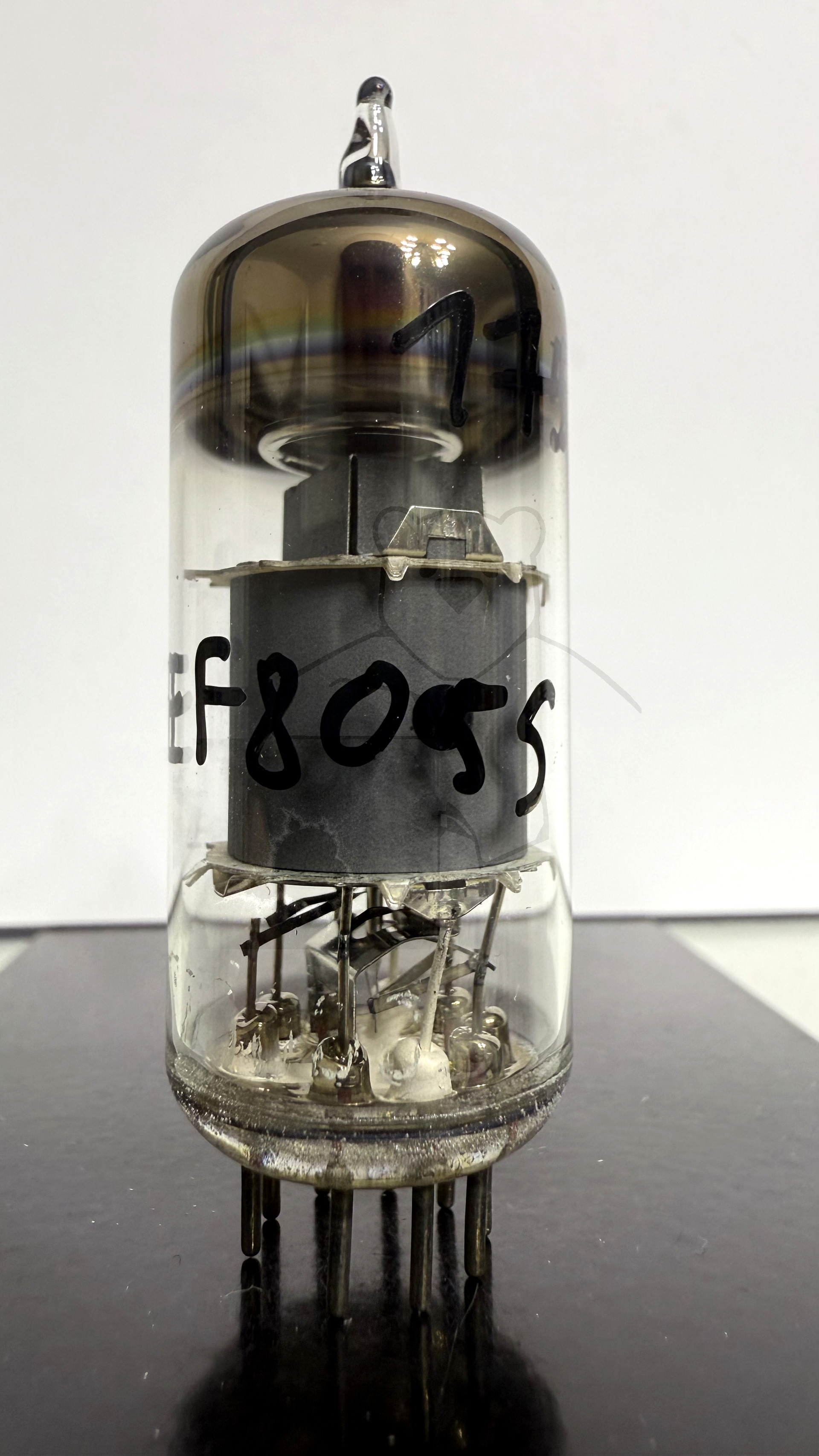

Daten und Bilder der Röhre: EF805S

🔎 Beschreibung der Röhre: EF805S

Name	EF805S
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,285
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:30:08

🔎 Beschreibung der Systeme für die Röhre: EF805S

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

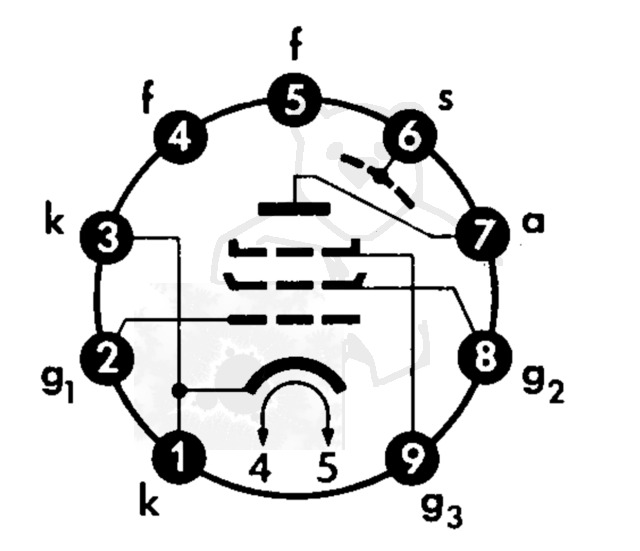

🔎 Sockelschaltung der EF805S

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF805S
Datenblatt EF805S AEG [www.tubedata.info].pdf (262 kB)
Datenblatt EF805S Telefunken [www.tubedata.info].pdf (246 kB)
Pruefkarte EF805S - Neuberger RPM370 Roehrenmessgeraet.pdf (247 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
