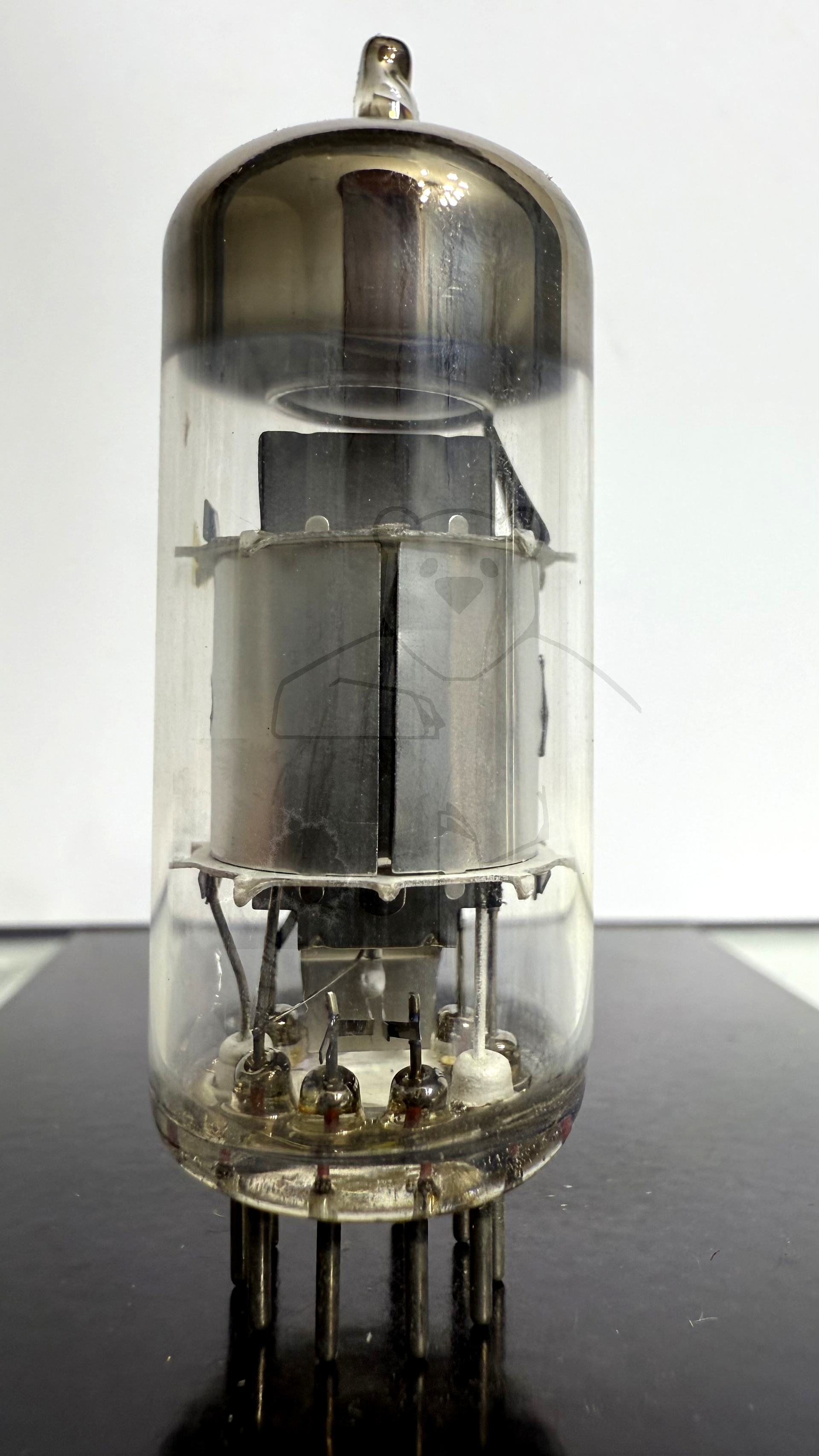

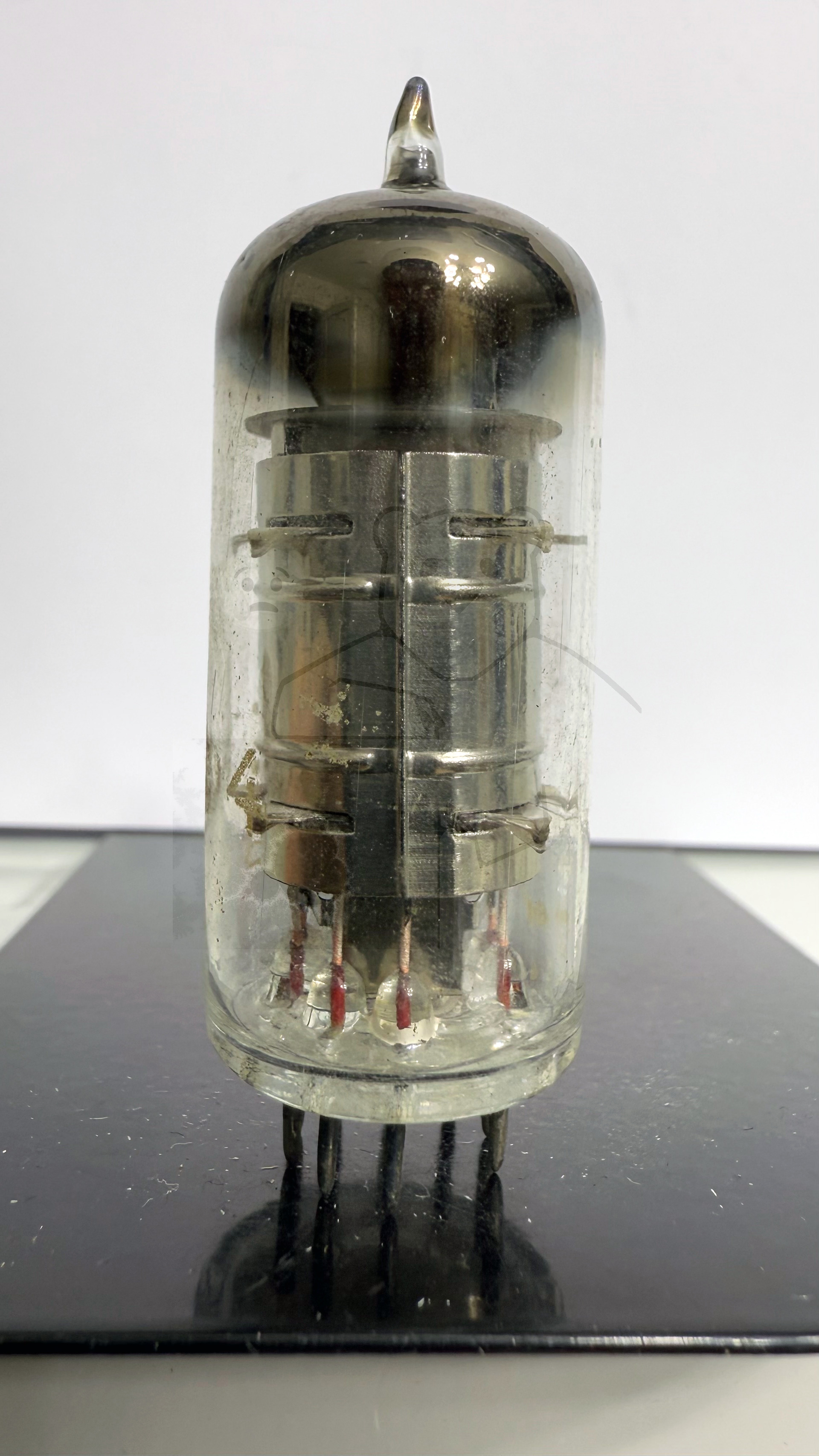

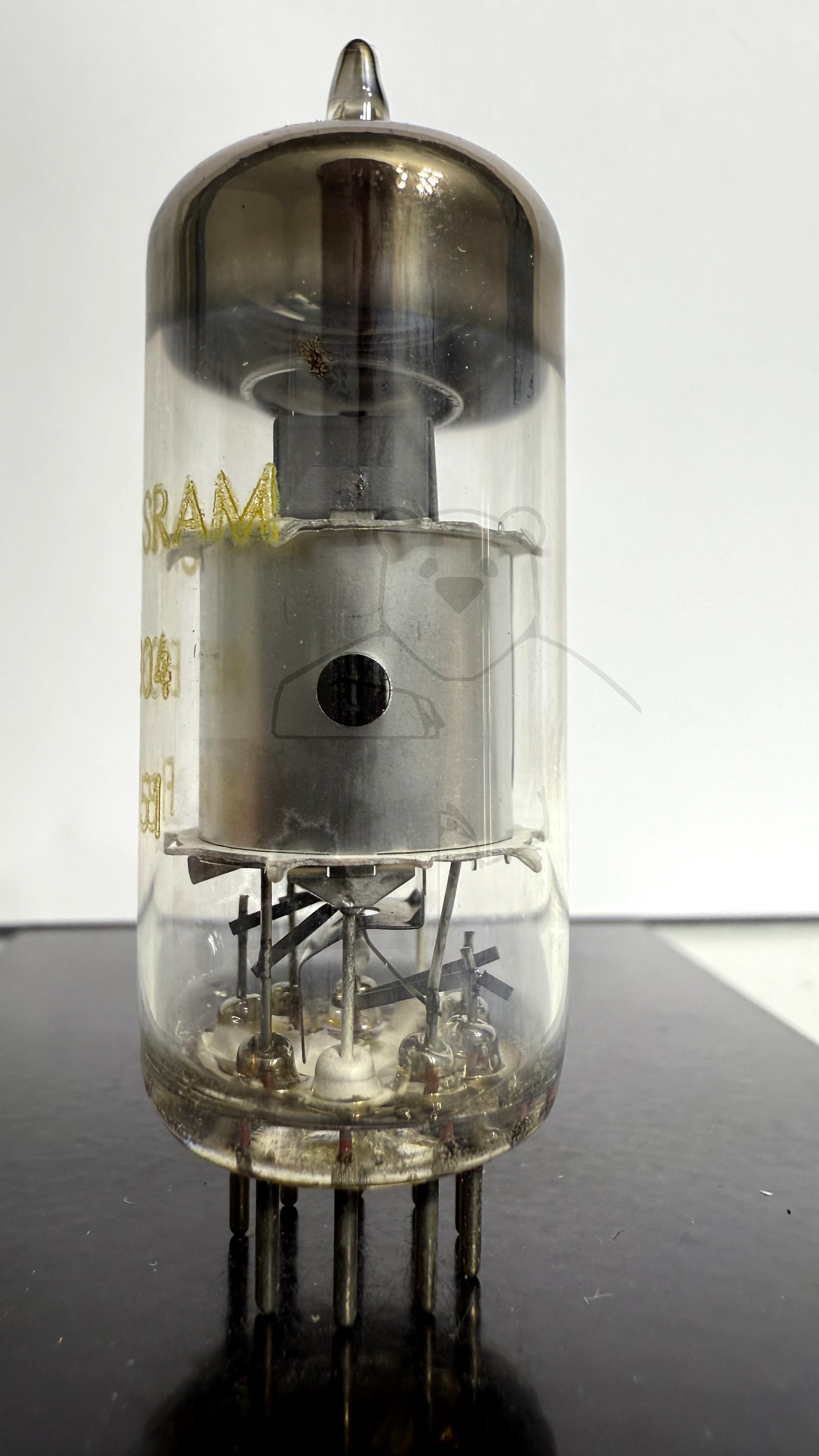

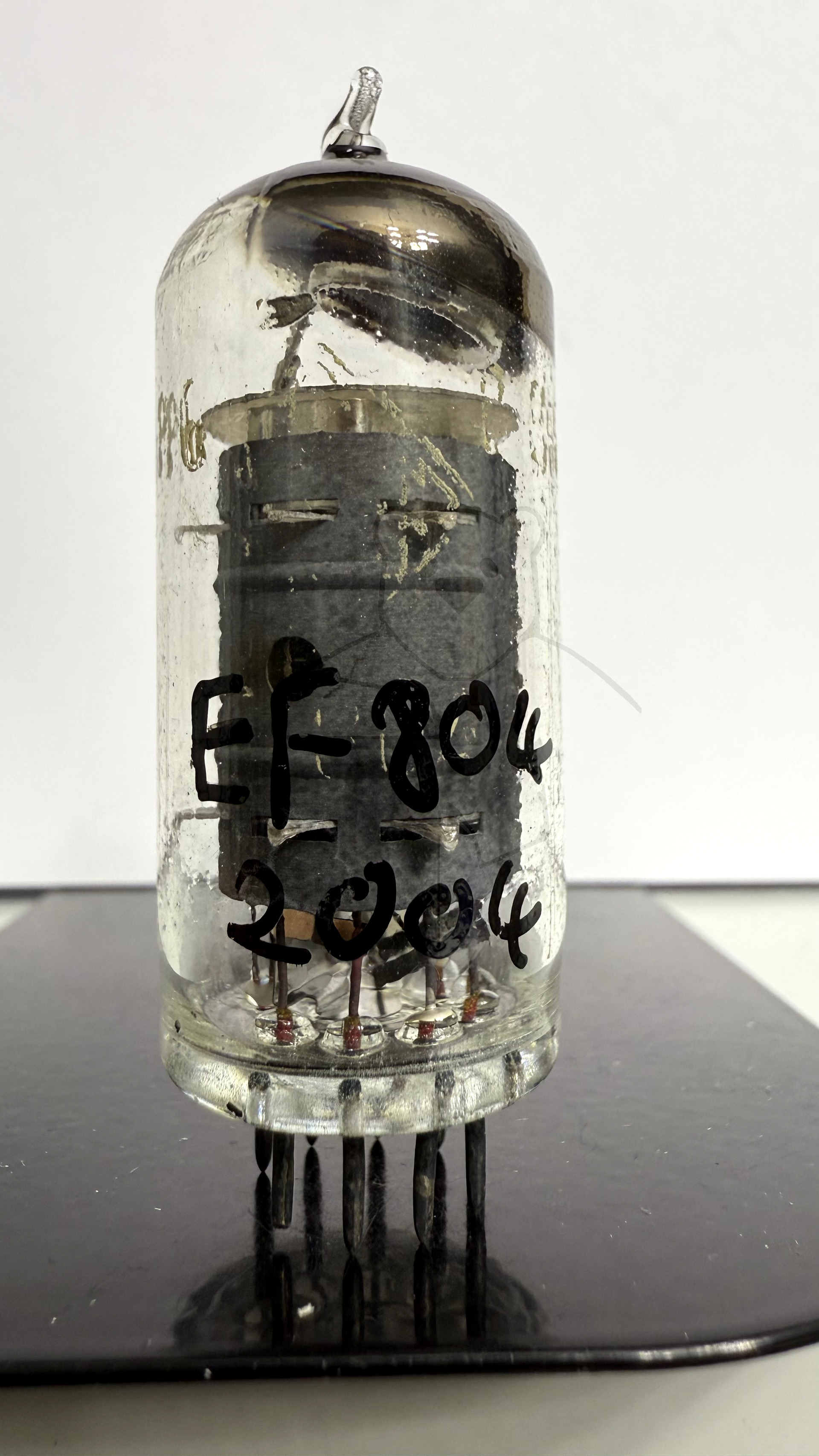

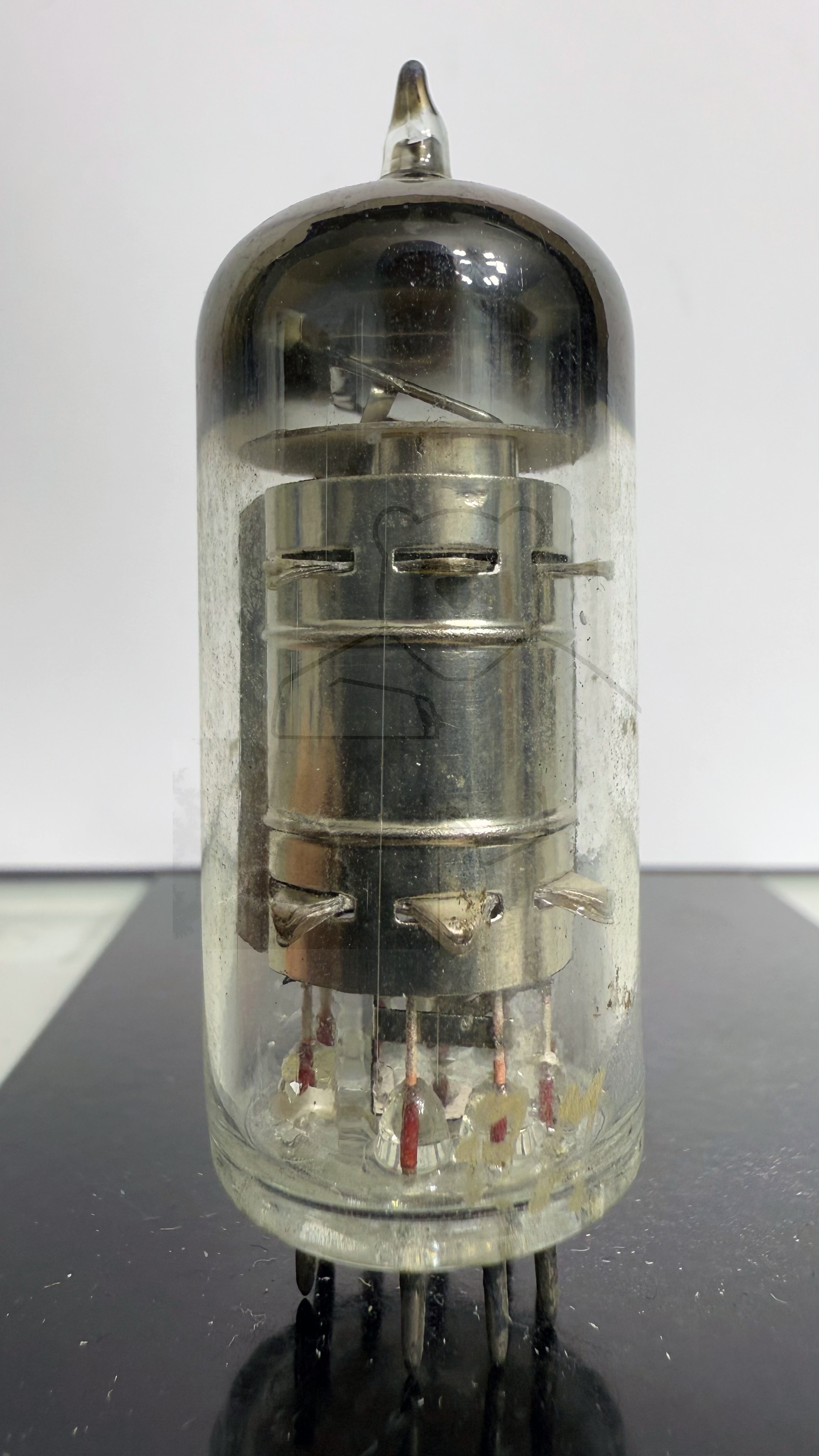

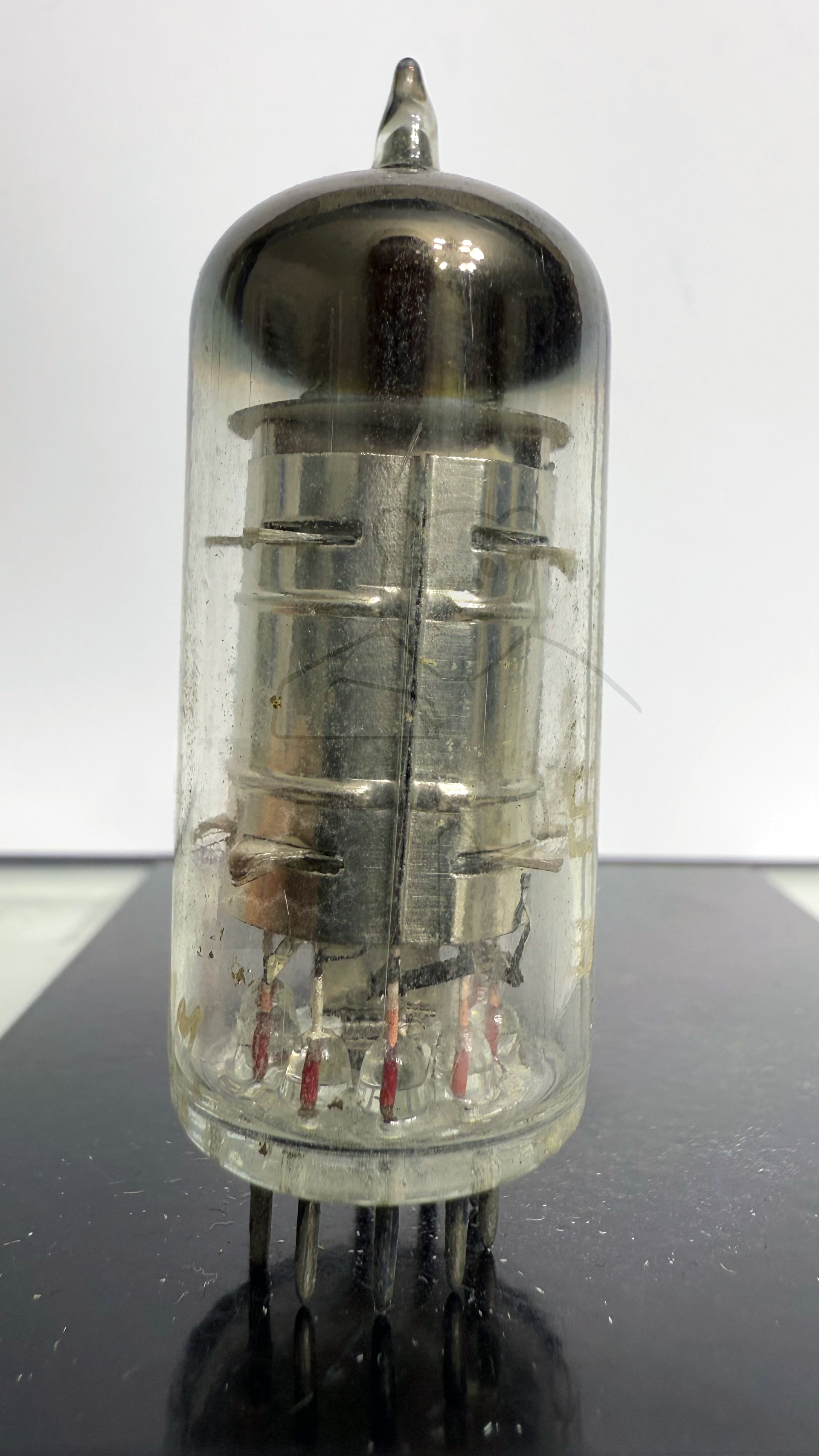

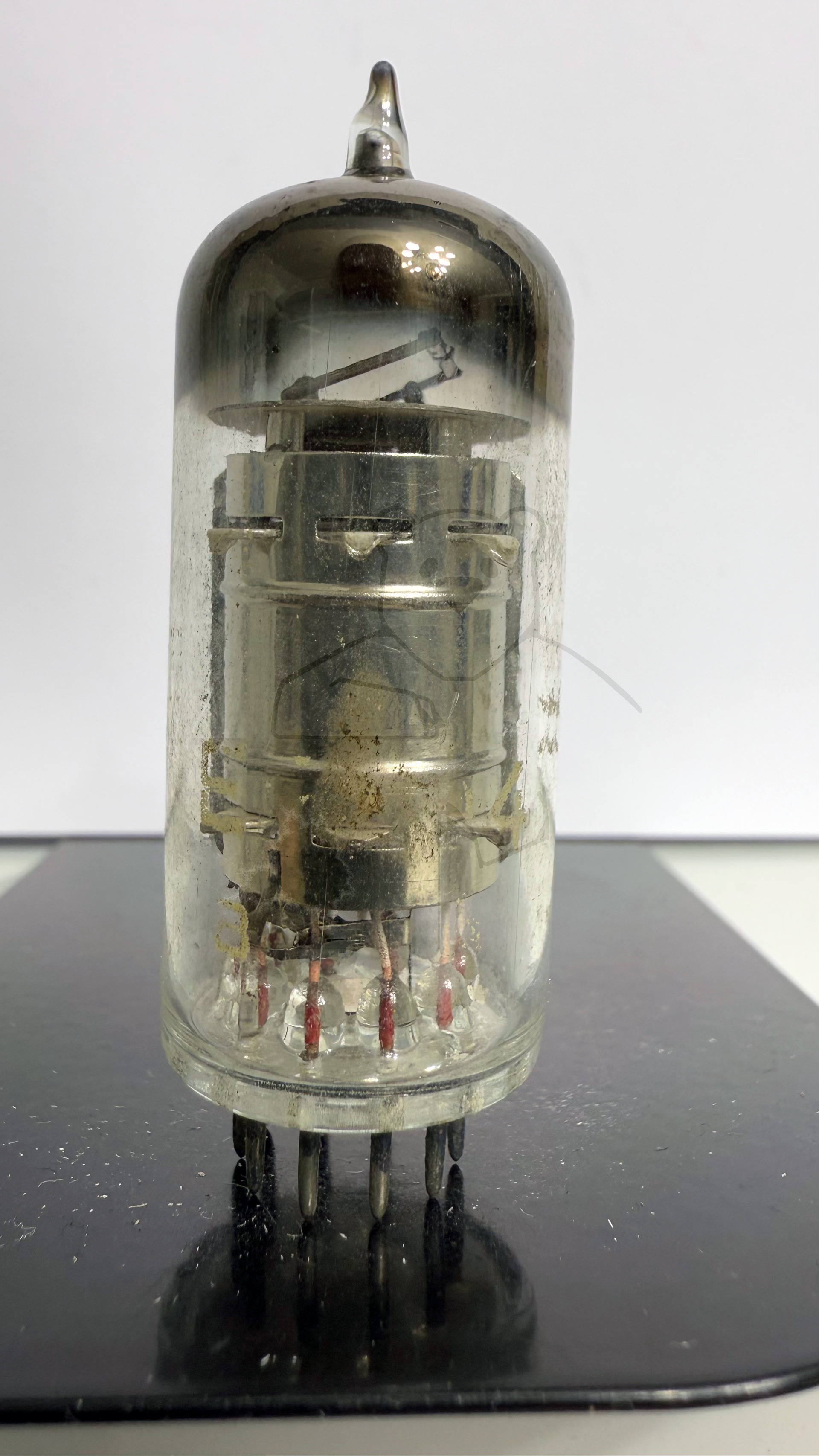

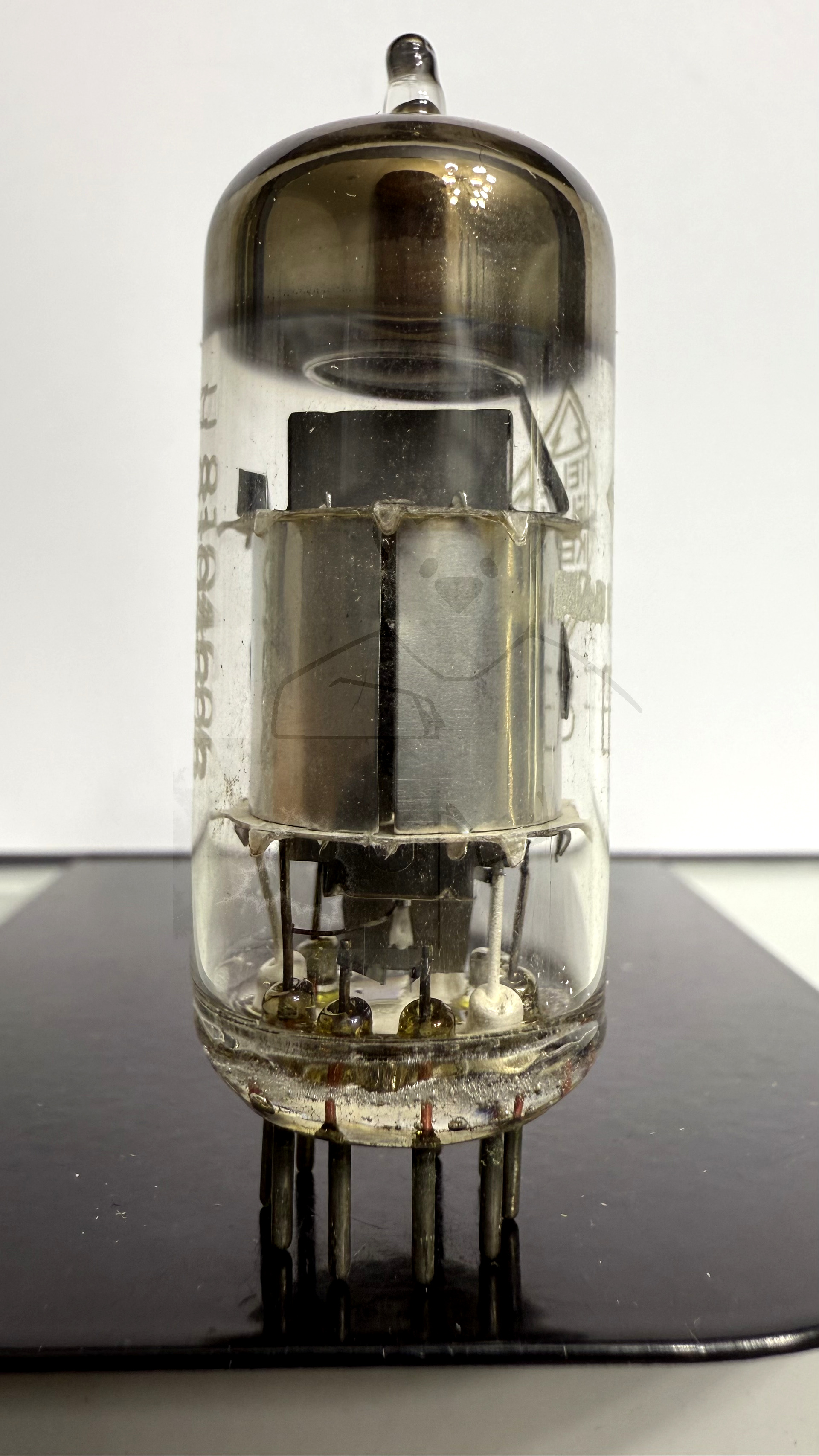

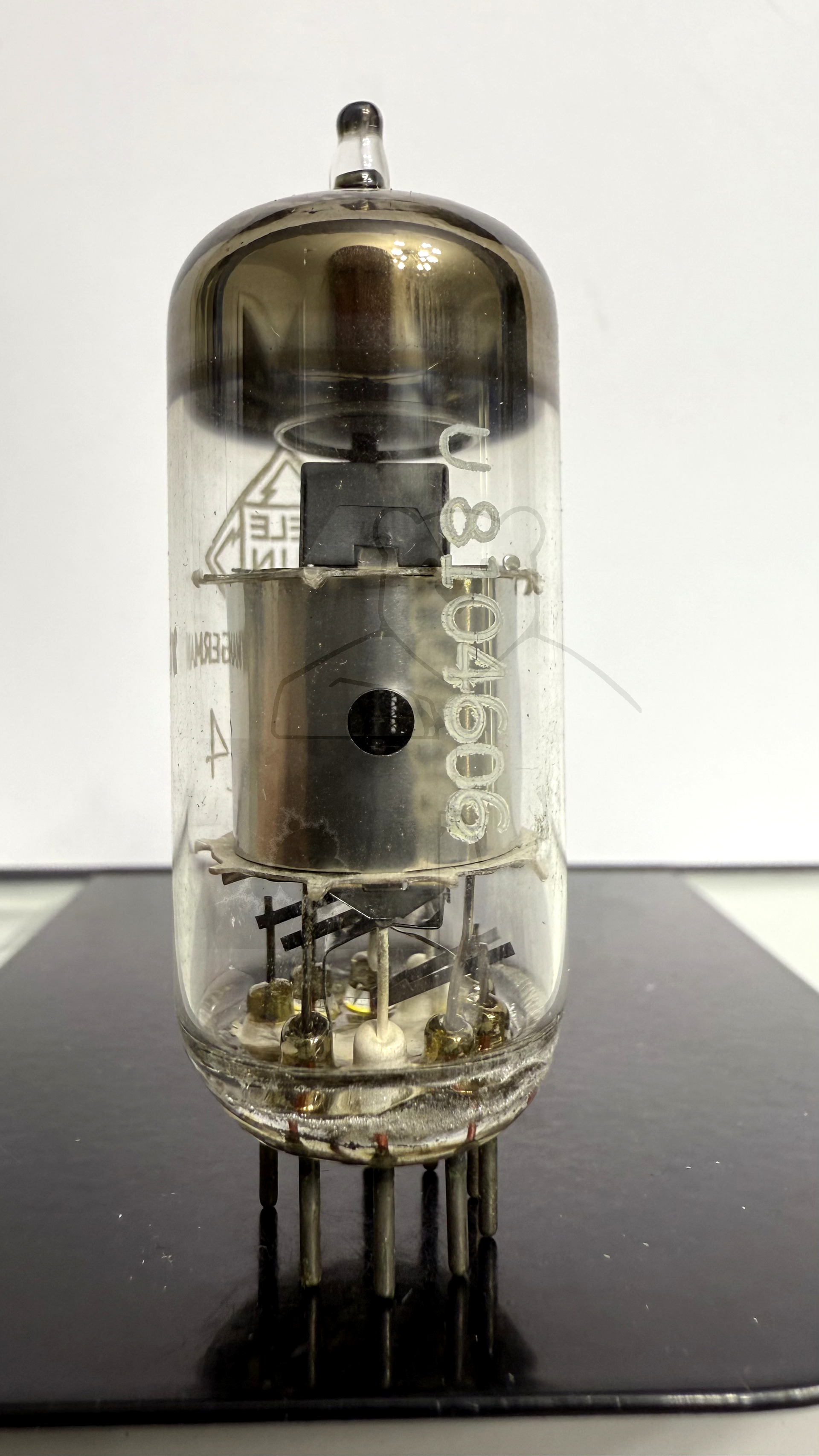

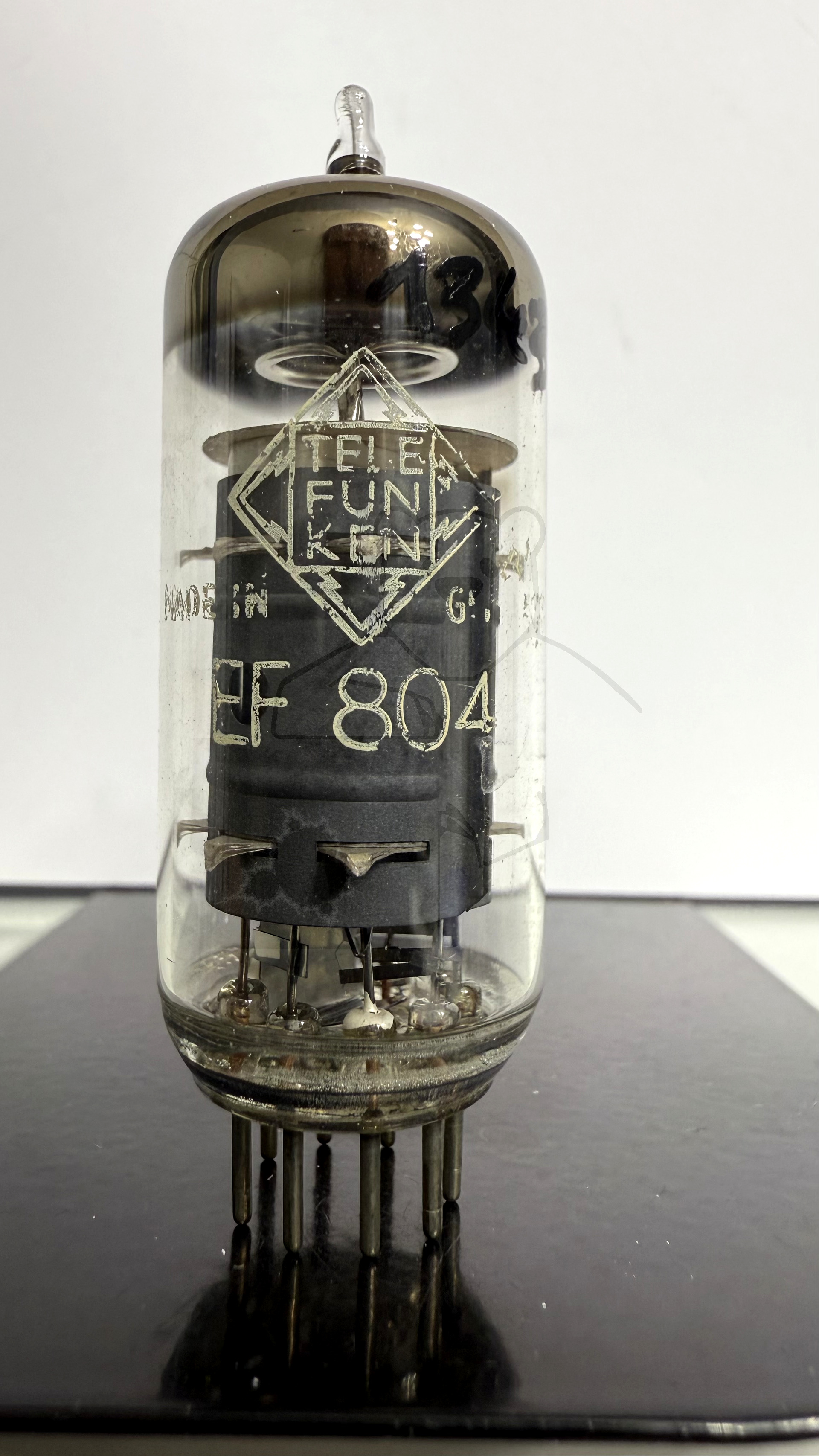

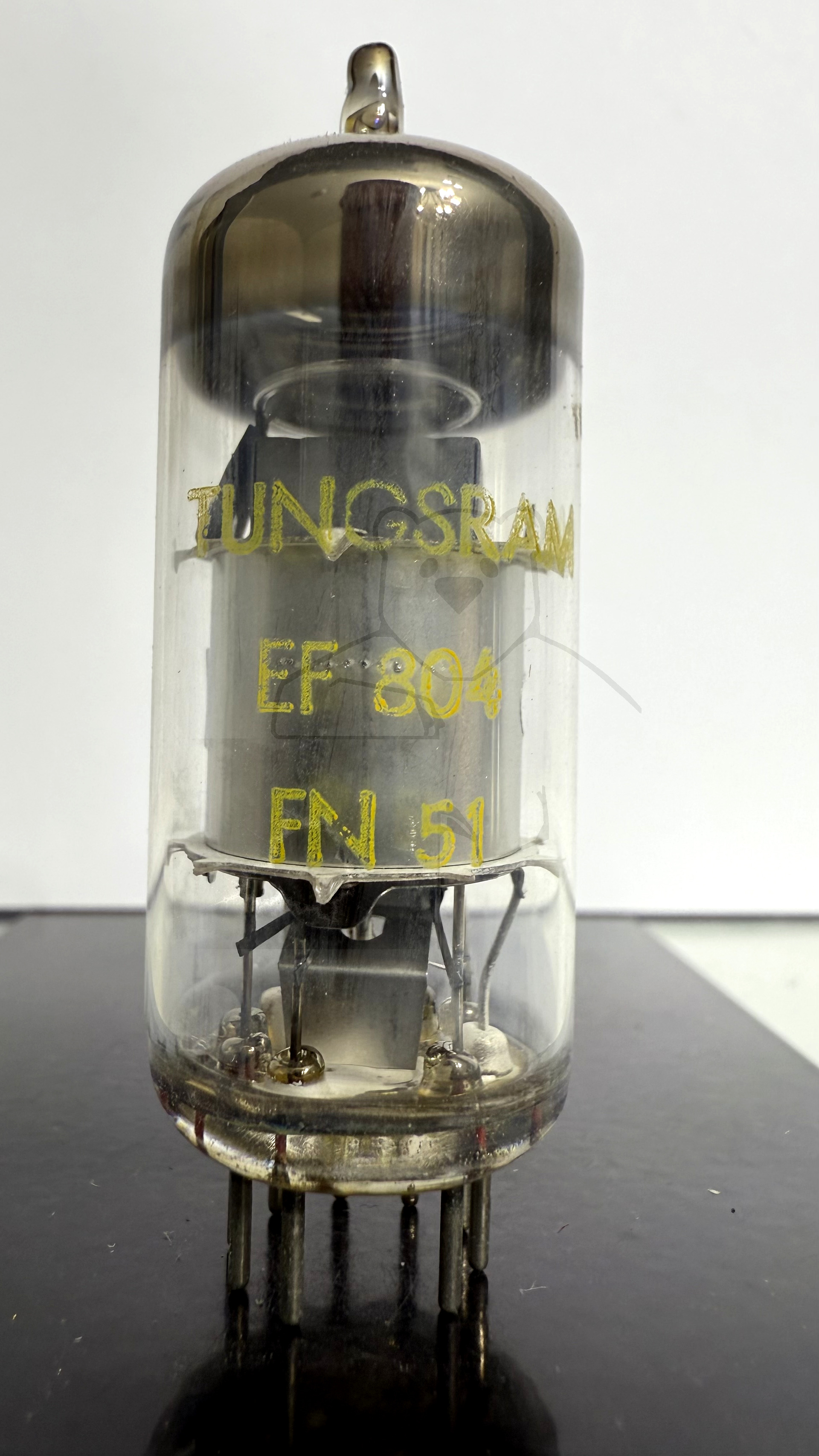

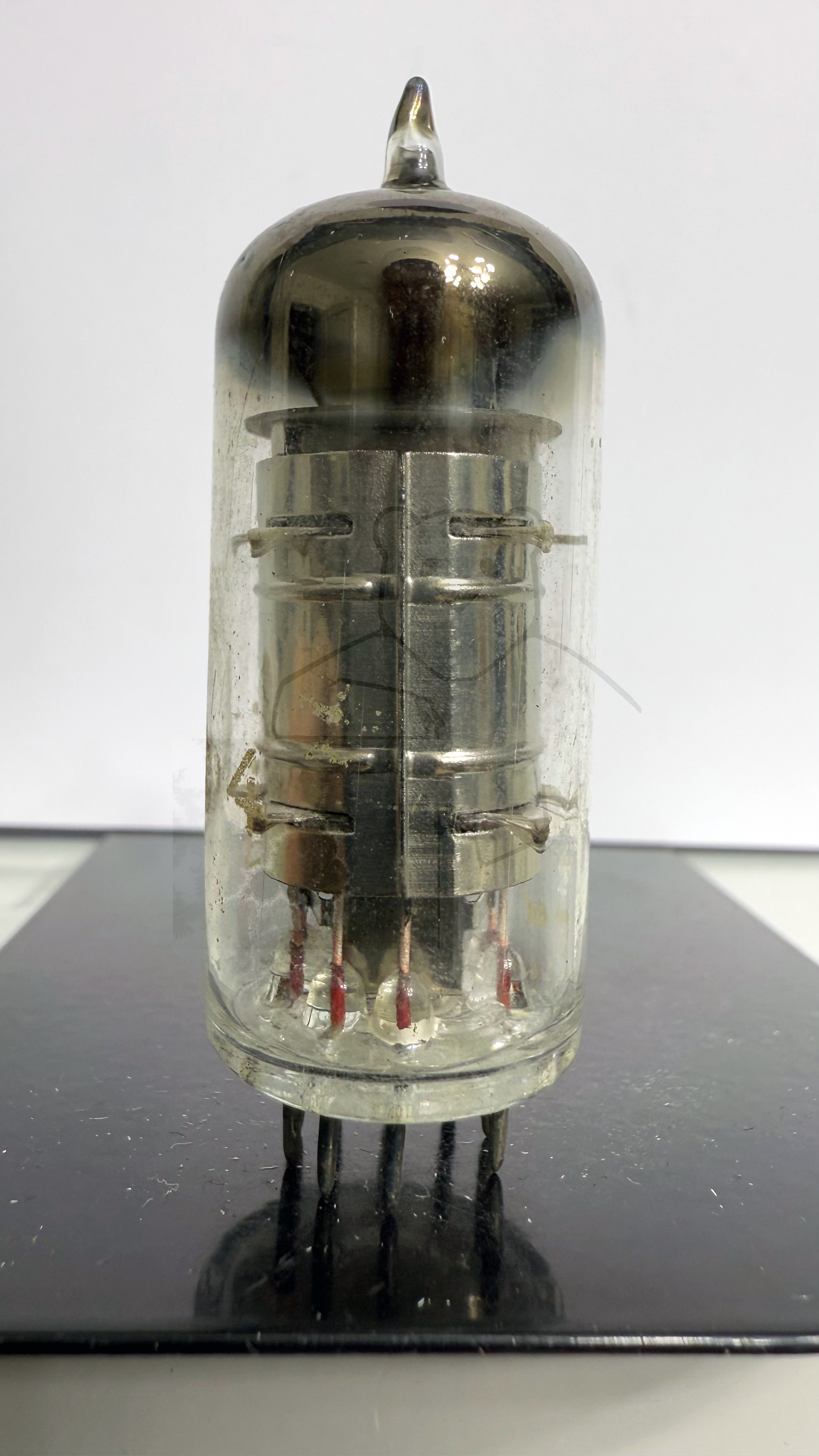

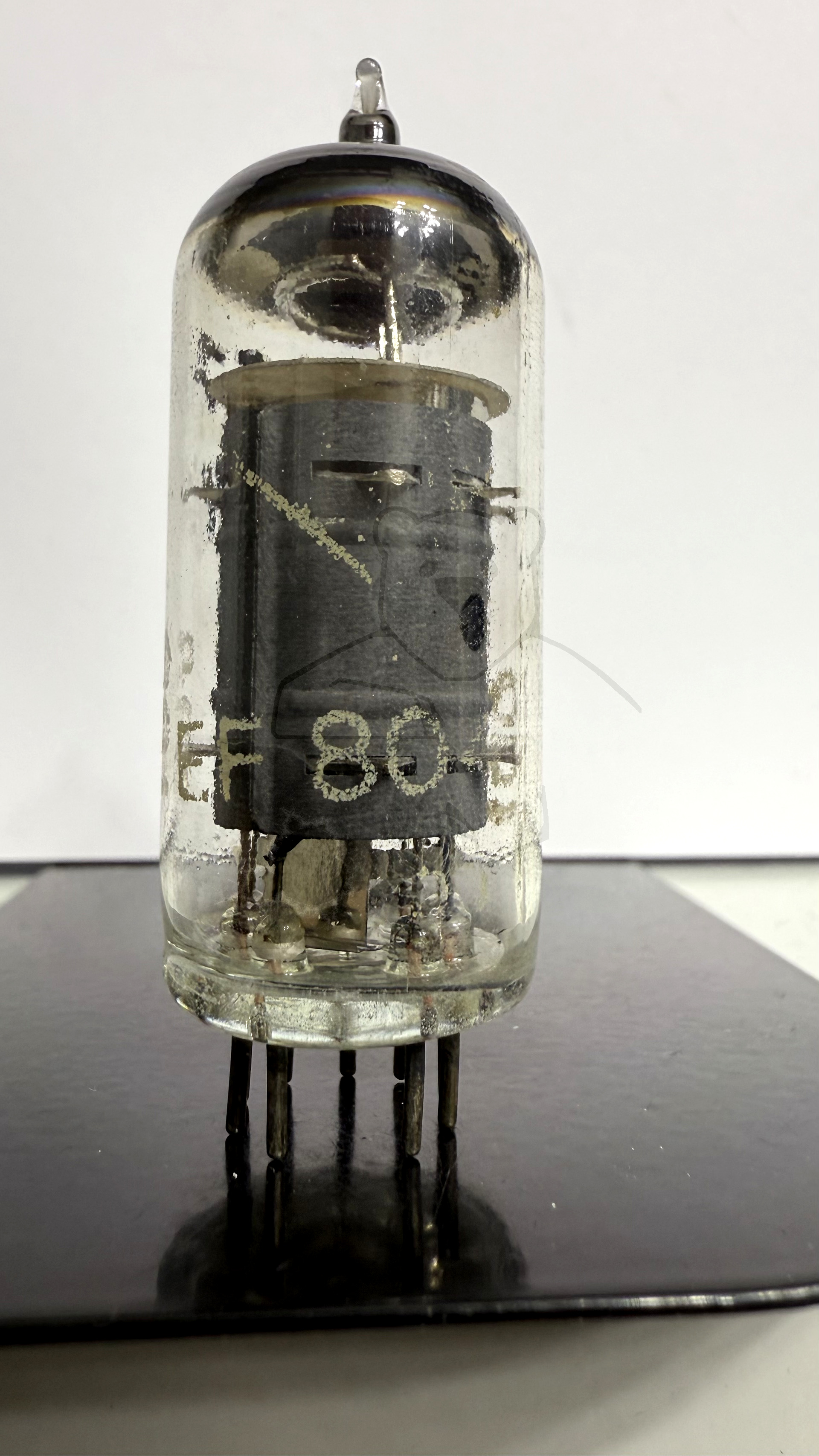

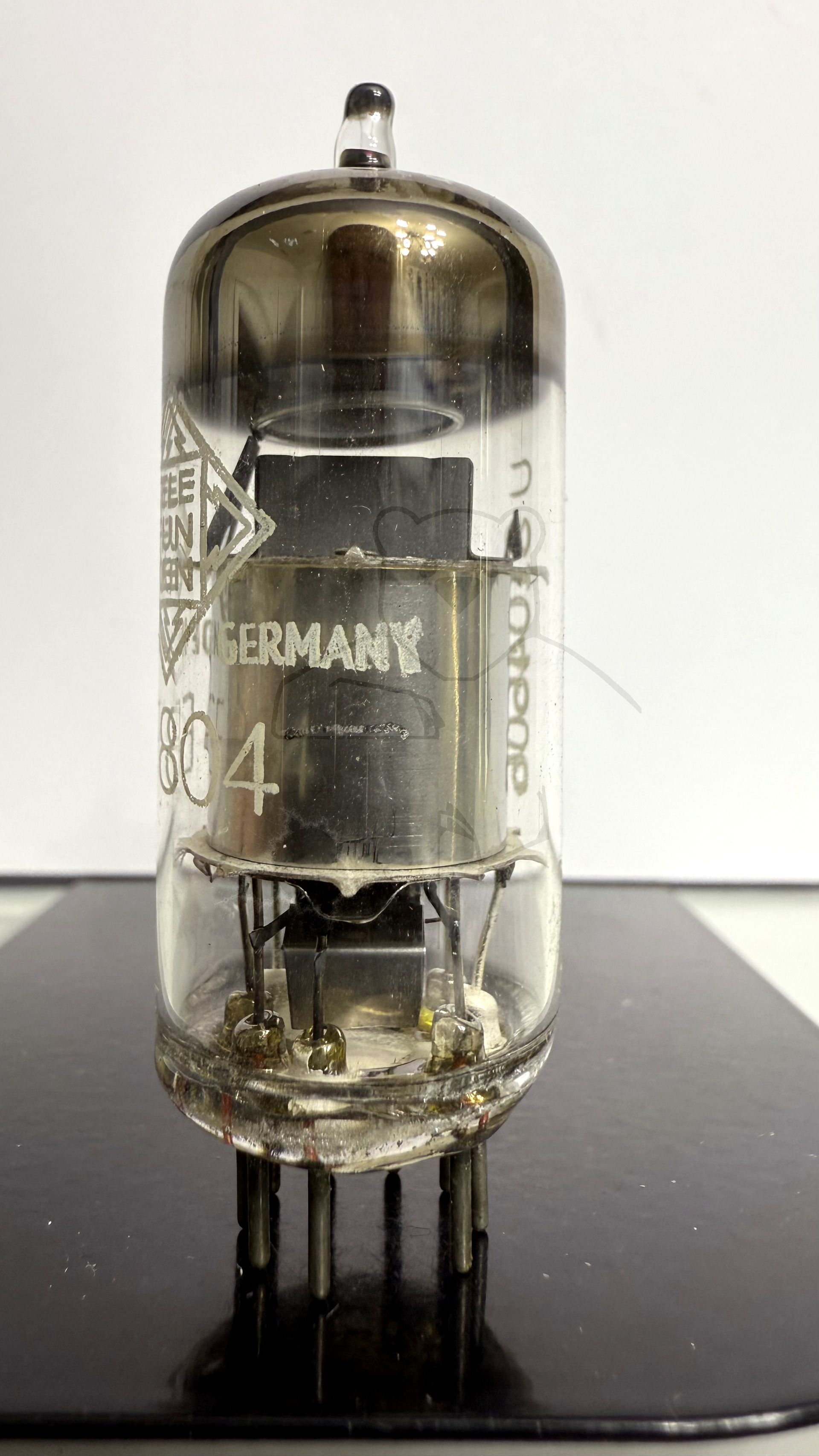

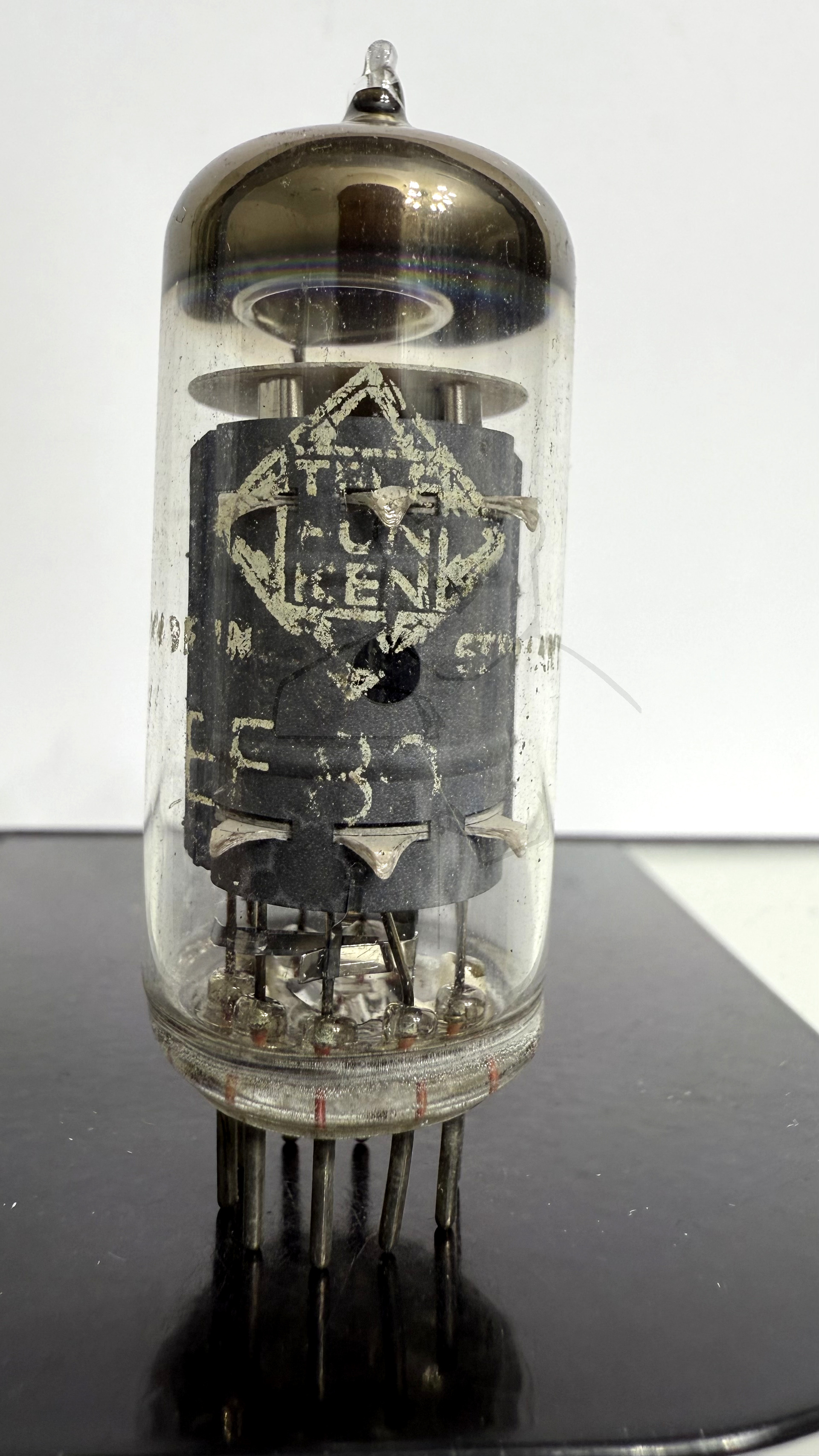

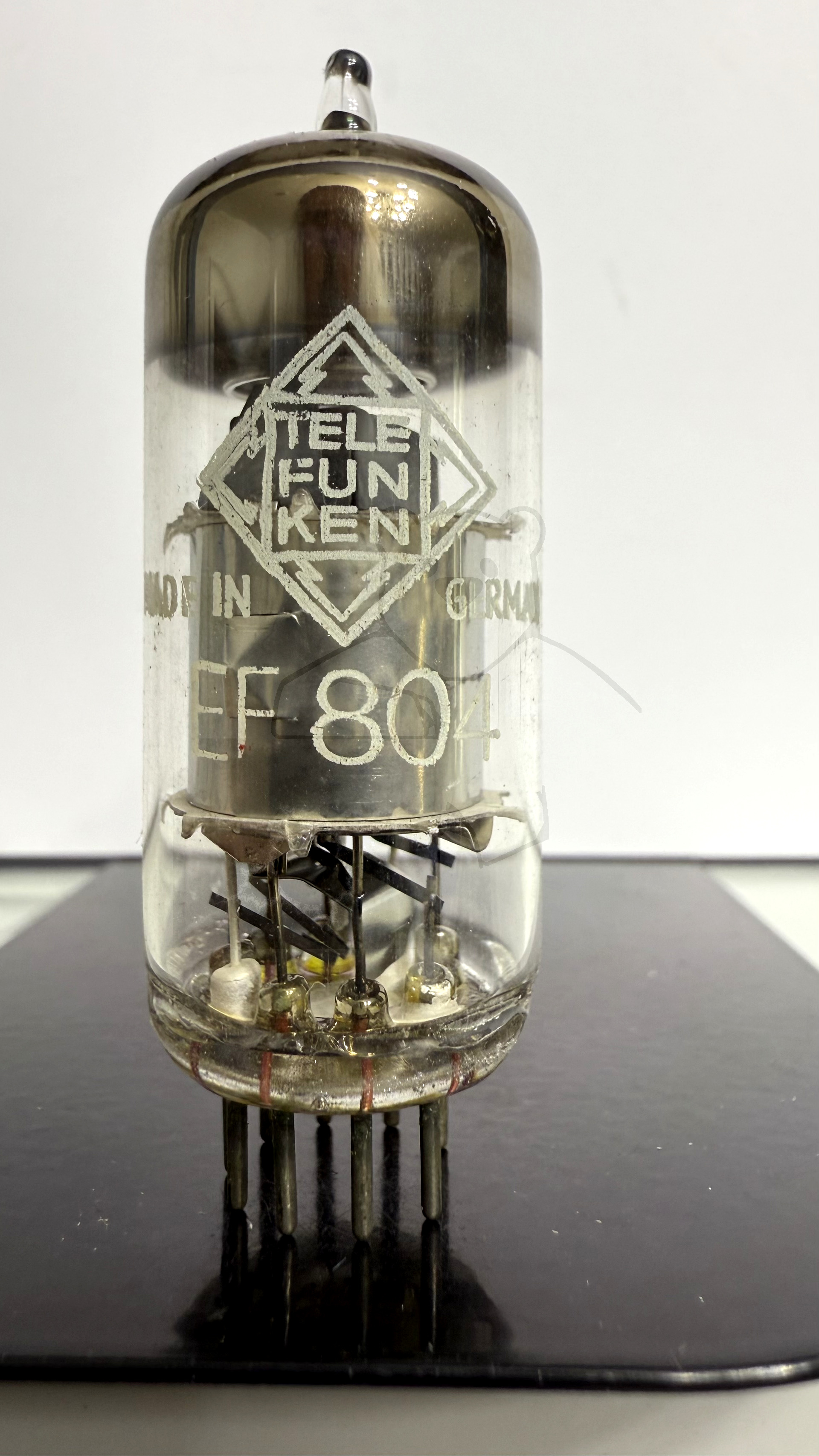

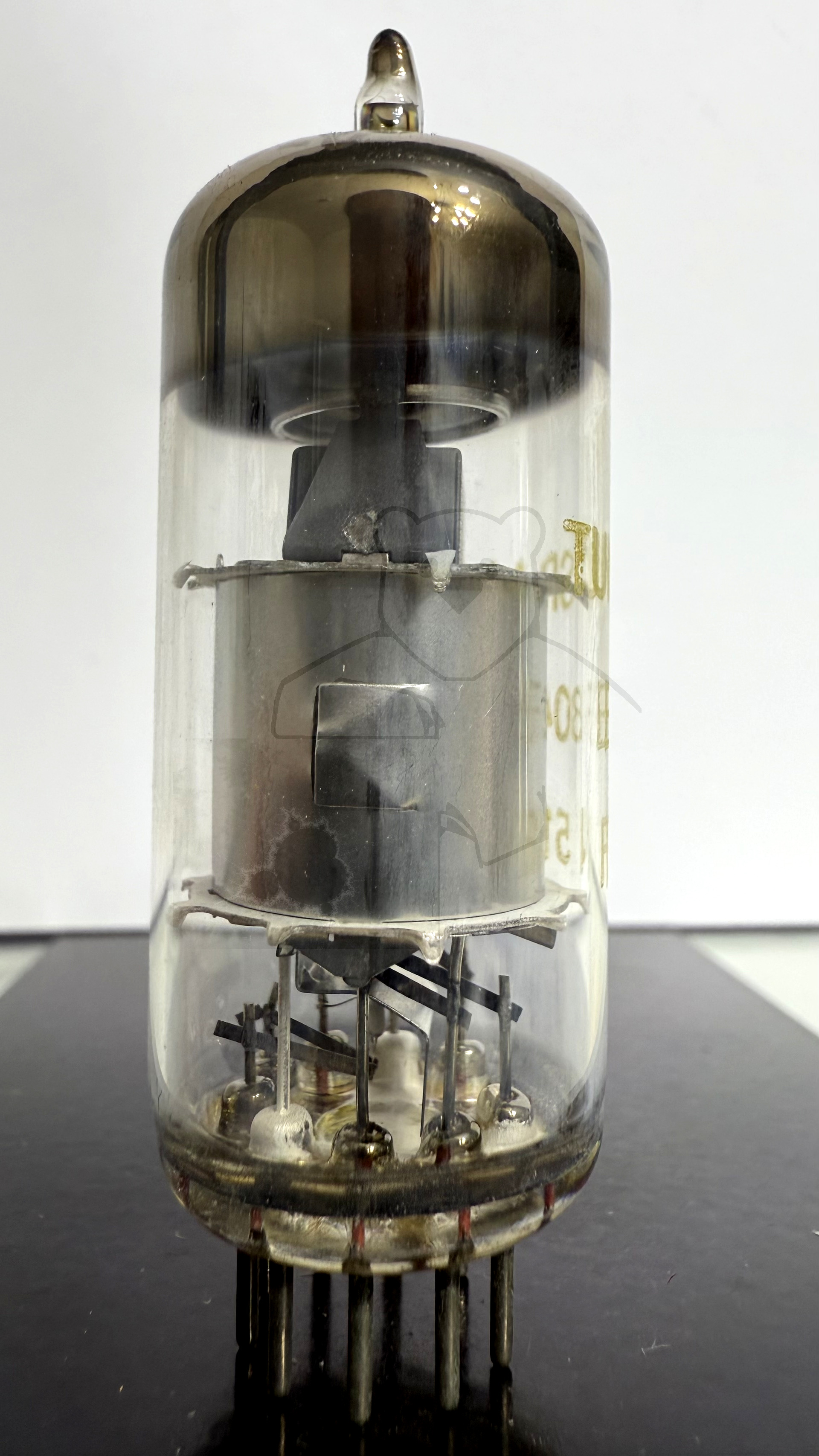

Daten und Bilder der Röhre: EF804

🔎 Beschreibung der Röhre: EF804

Name	EF804
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	25.04.2023 14:55:12

🔎 Beschreibung der Systeme für die Röhre: EF804

	System 1
Kathode	3
Gitter 1	9
Gitter 2	8
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2, 6
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

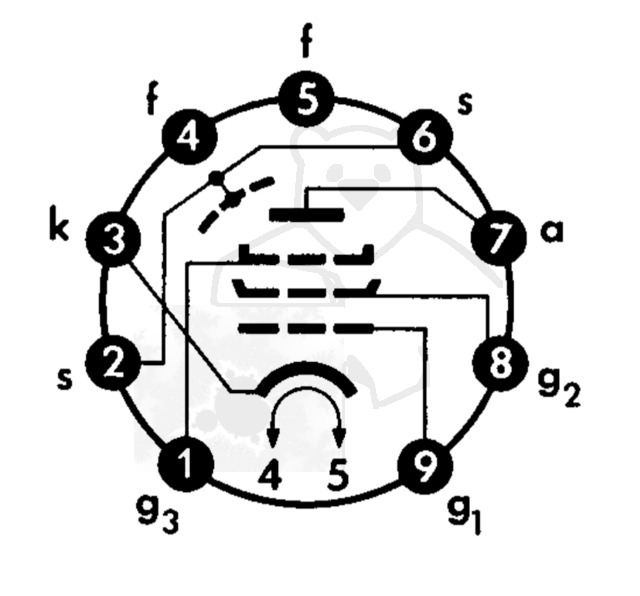

🔎 Sockelschaltung der EF804

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF804
Datenblatt EF804 Telefunken [www.tubedata.info].pdf (180 kB)
Pruefkarte EF804 EF804S - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EF804 EF804S - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
