🔎 Beschreibung der Röhre: EF800
| Name | EF800 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,275 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 10.06.2018 22:27:46 |
🔎 Beschreibung der Systeme für die Röhre: EF800
| System 1 | |
| Kathode | 1, 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 6 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

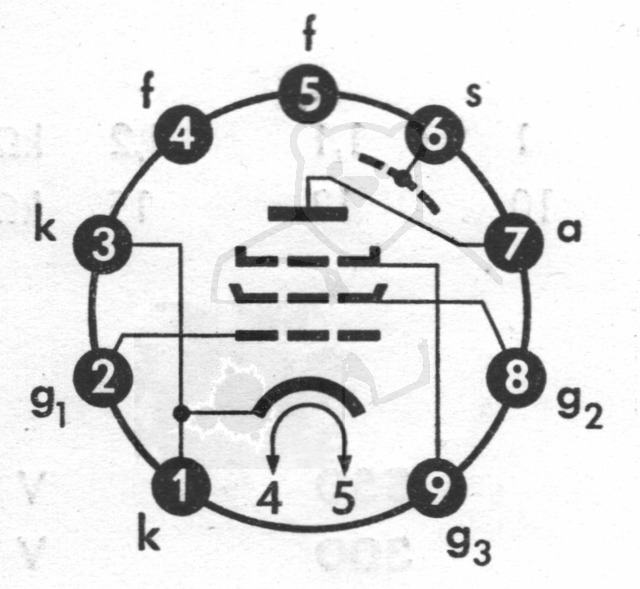

🔎 Sockelschaltung der EF800
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF800
Datenblatt EF800 AEG [www.tubedata.info].pdf (704 kB)
Datenblatt EF800 Lamina [www.tubedata.info].pdf (3190 kB)
Datenblatt EF800 Telefunken [www.tubedata.info].pdf (723 kB)
Pruefkarte EF80 EF800 6BX6 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte EF80 EF802 EF89 6BX6 EF800 - Funke W19 Roehrenpruefer.pdf (178 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF800

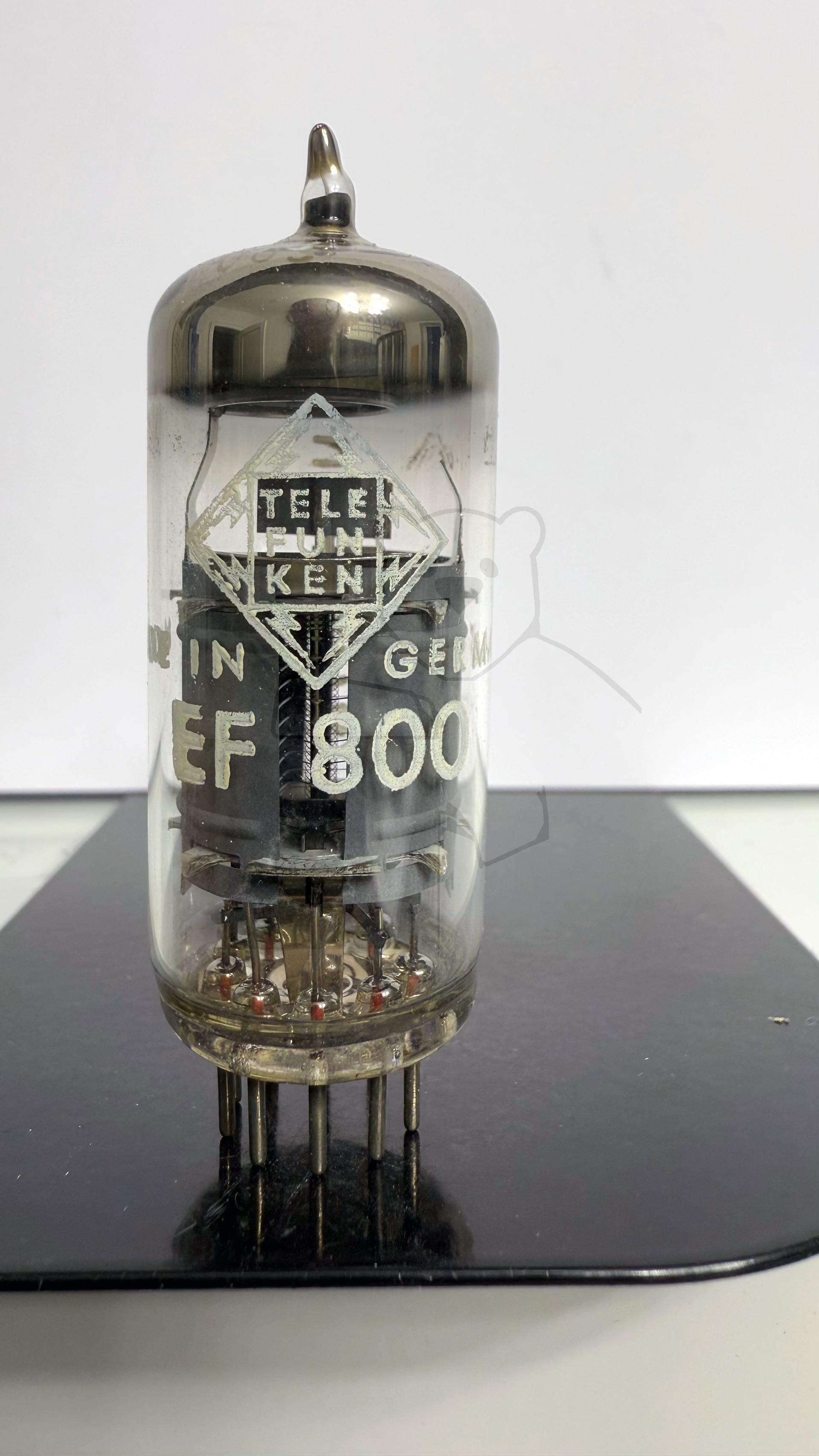

Röhre EF800 #5969 Bild 1

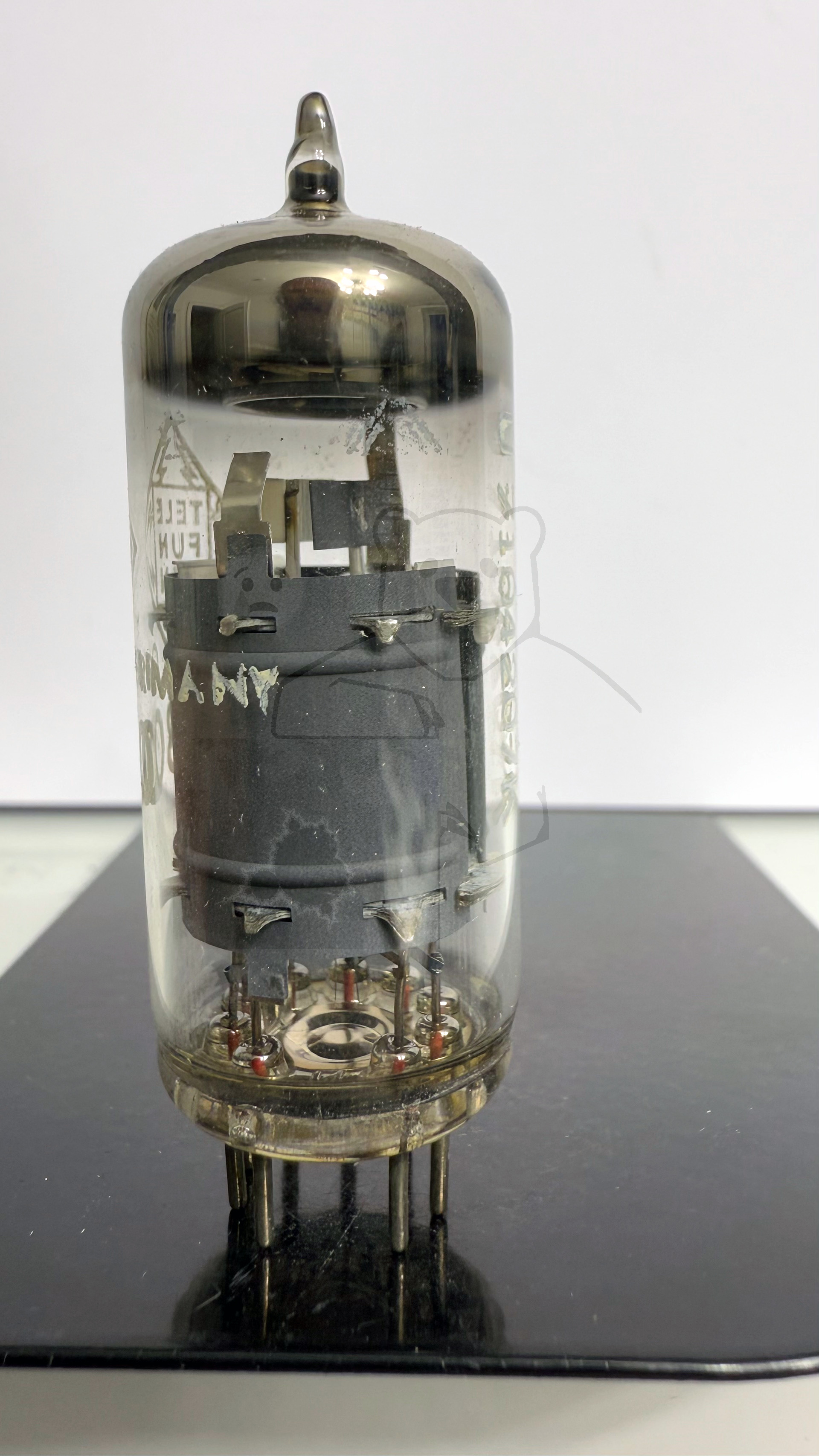

Röhre EF800 #5969 Bild 2

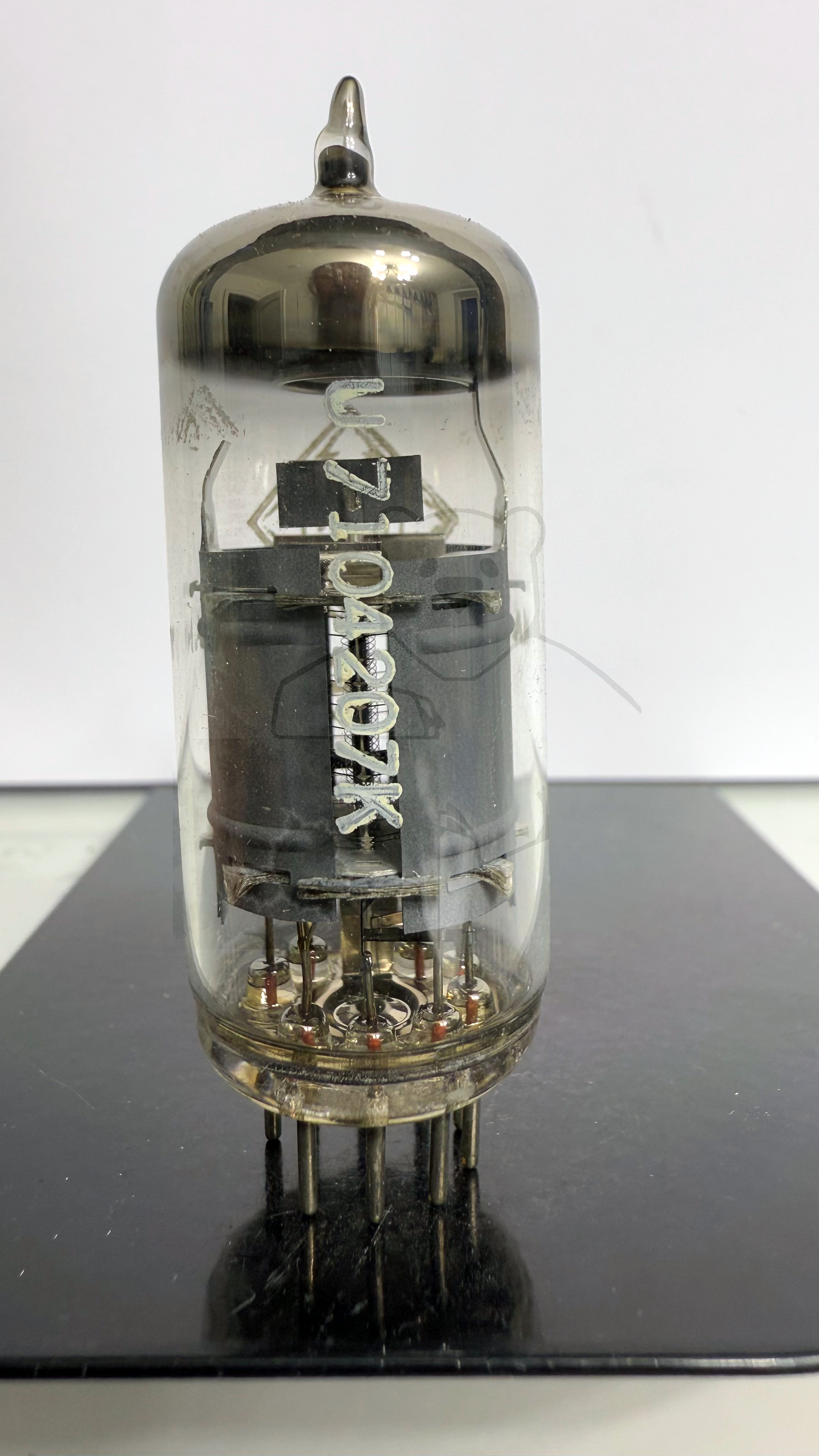

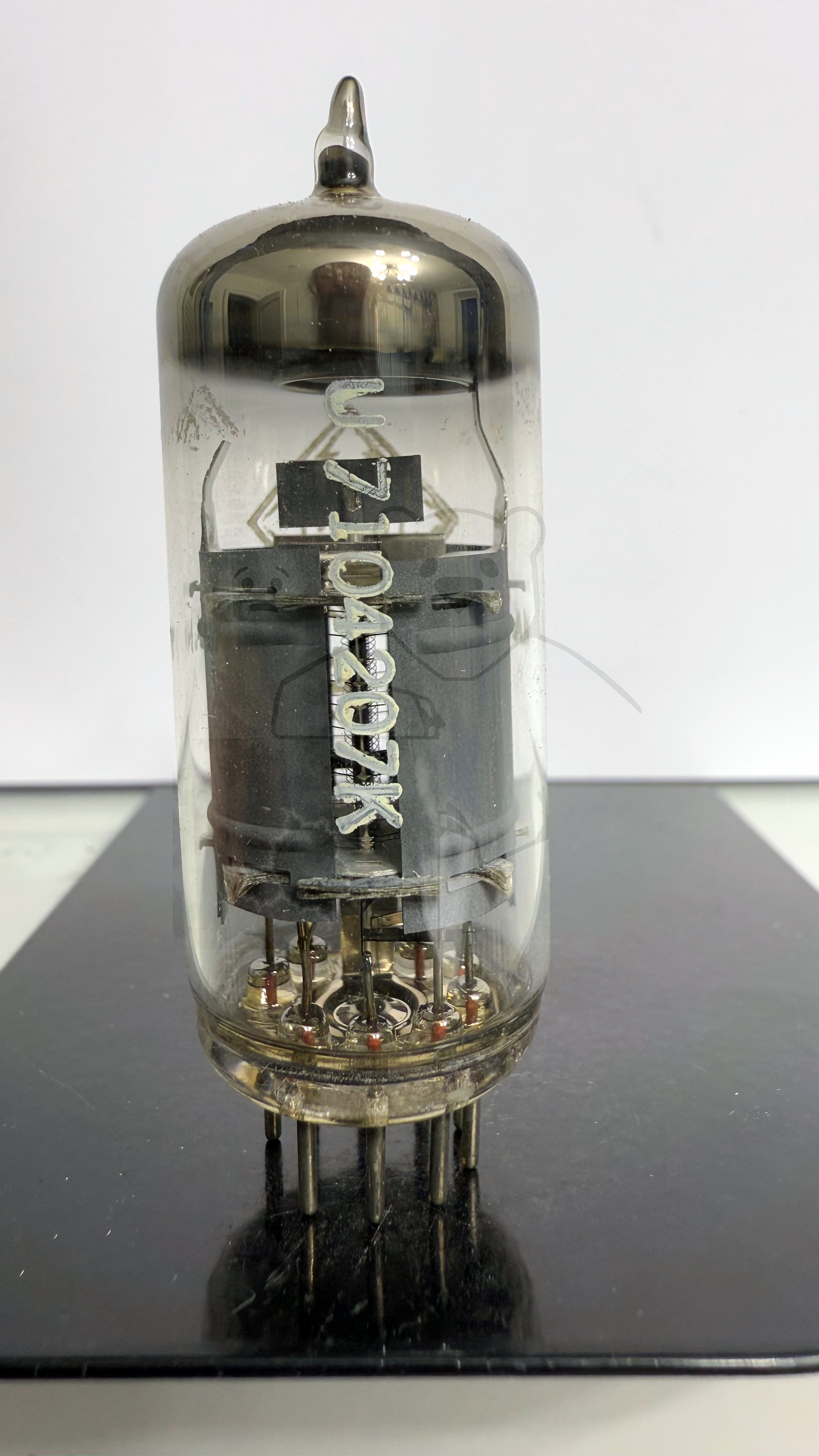

Röhre EF800 #5969 Bild 3

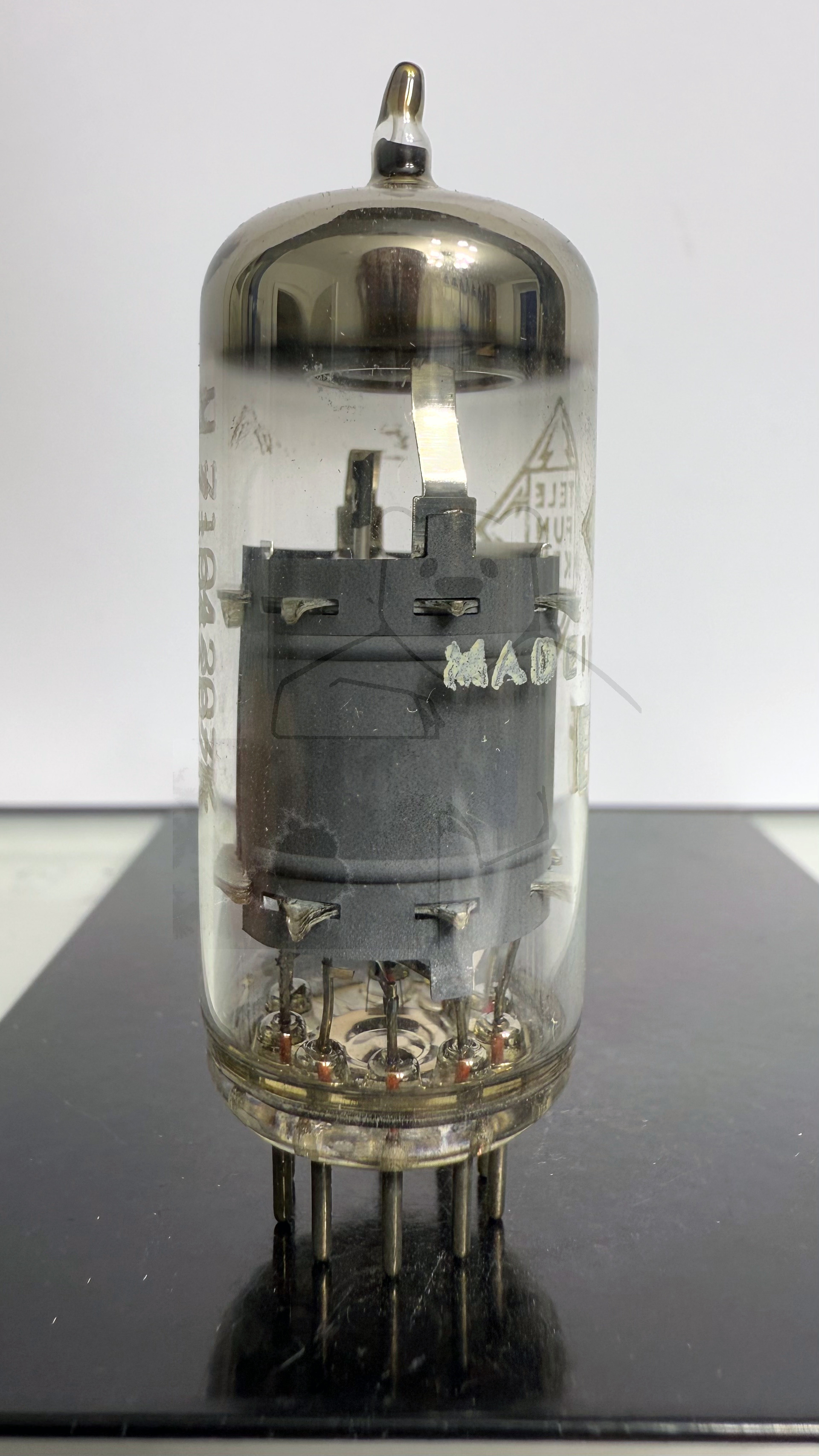

Röhre EF800 #5969 Bild 4

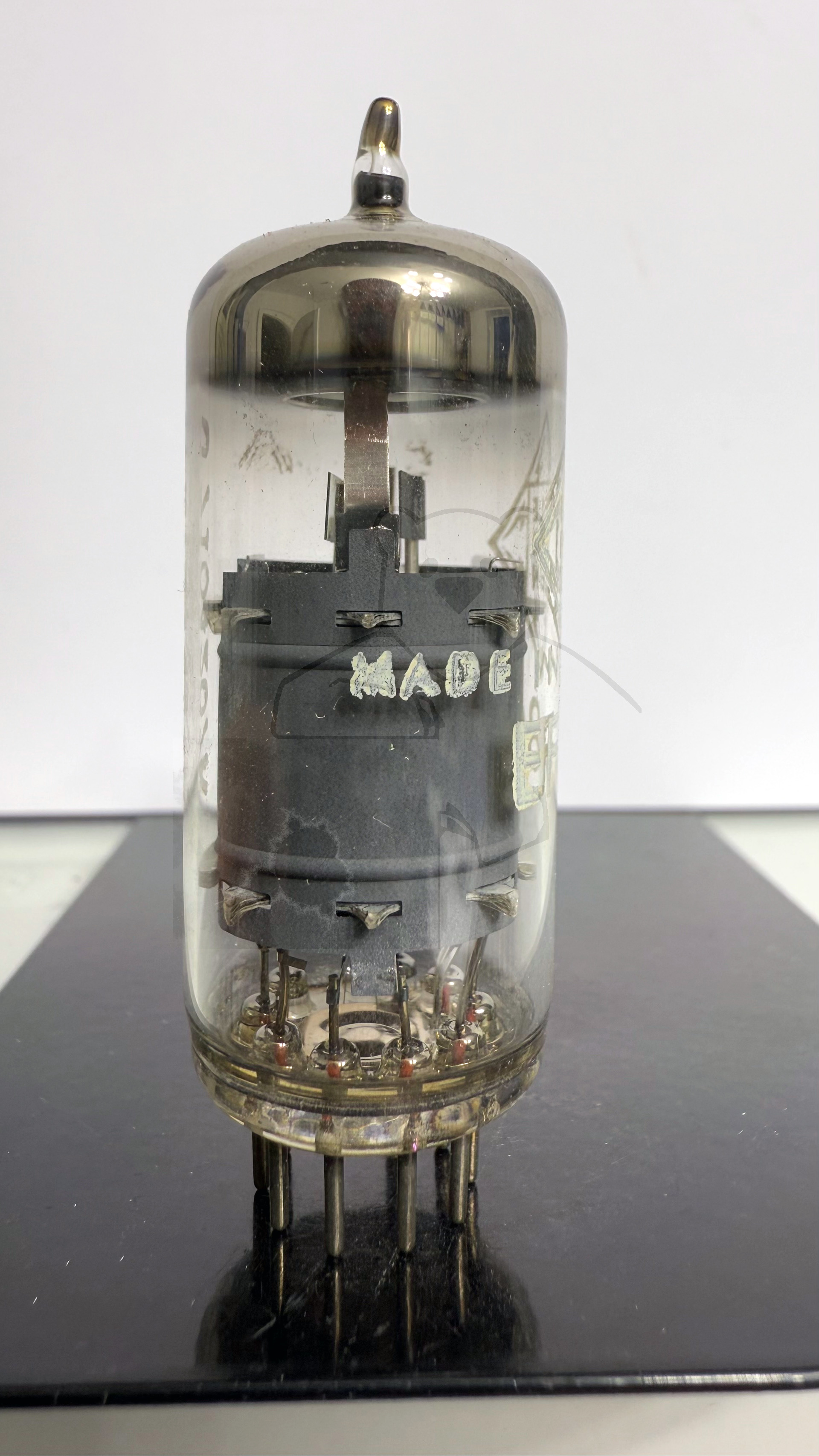

Röhre EF800 #5969 Bild 5

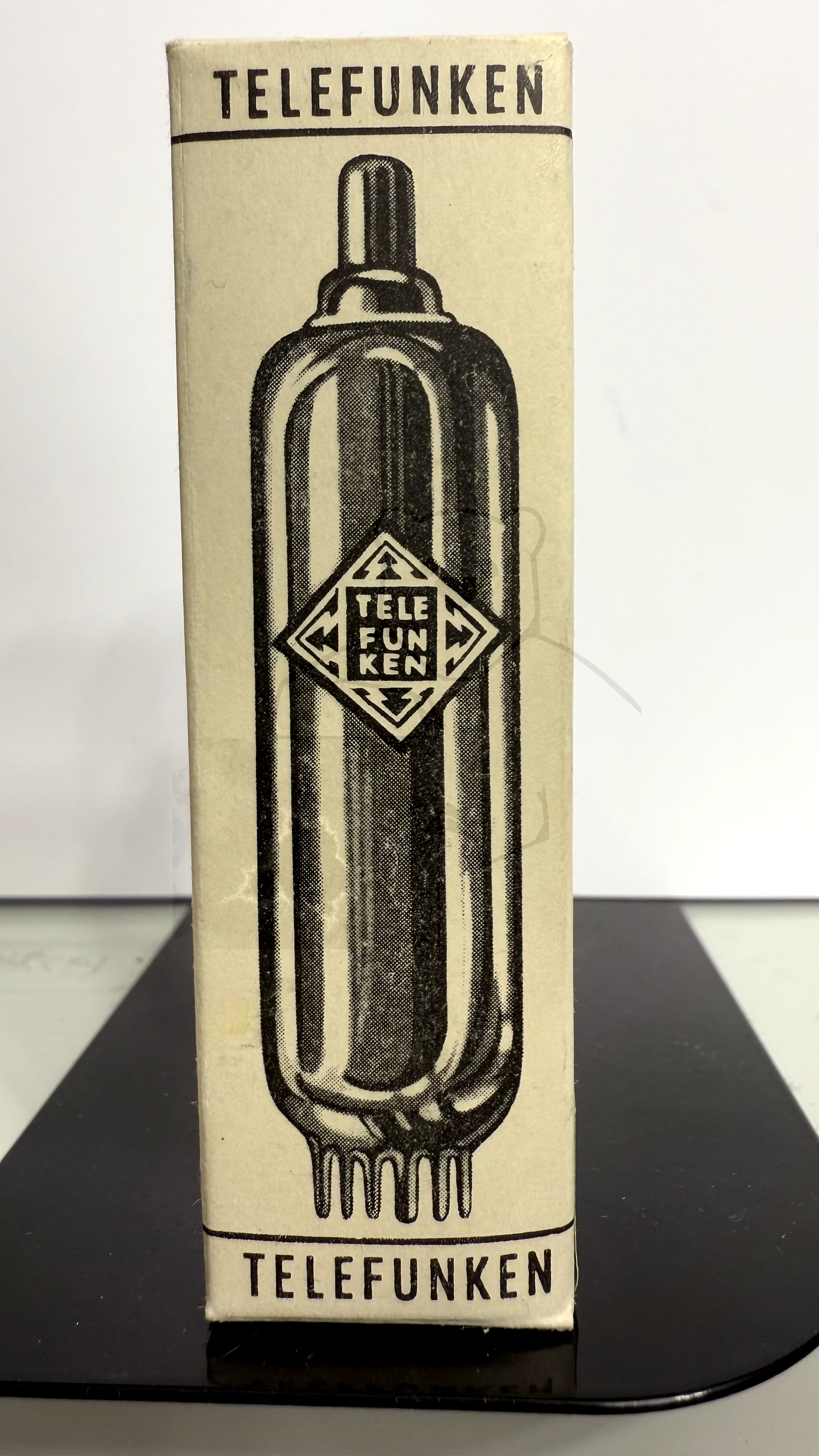

Röhre EF800 #5970 Verpackung Bild 1

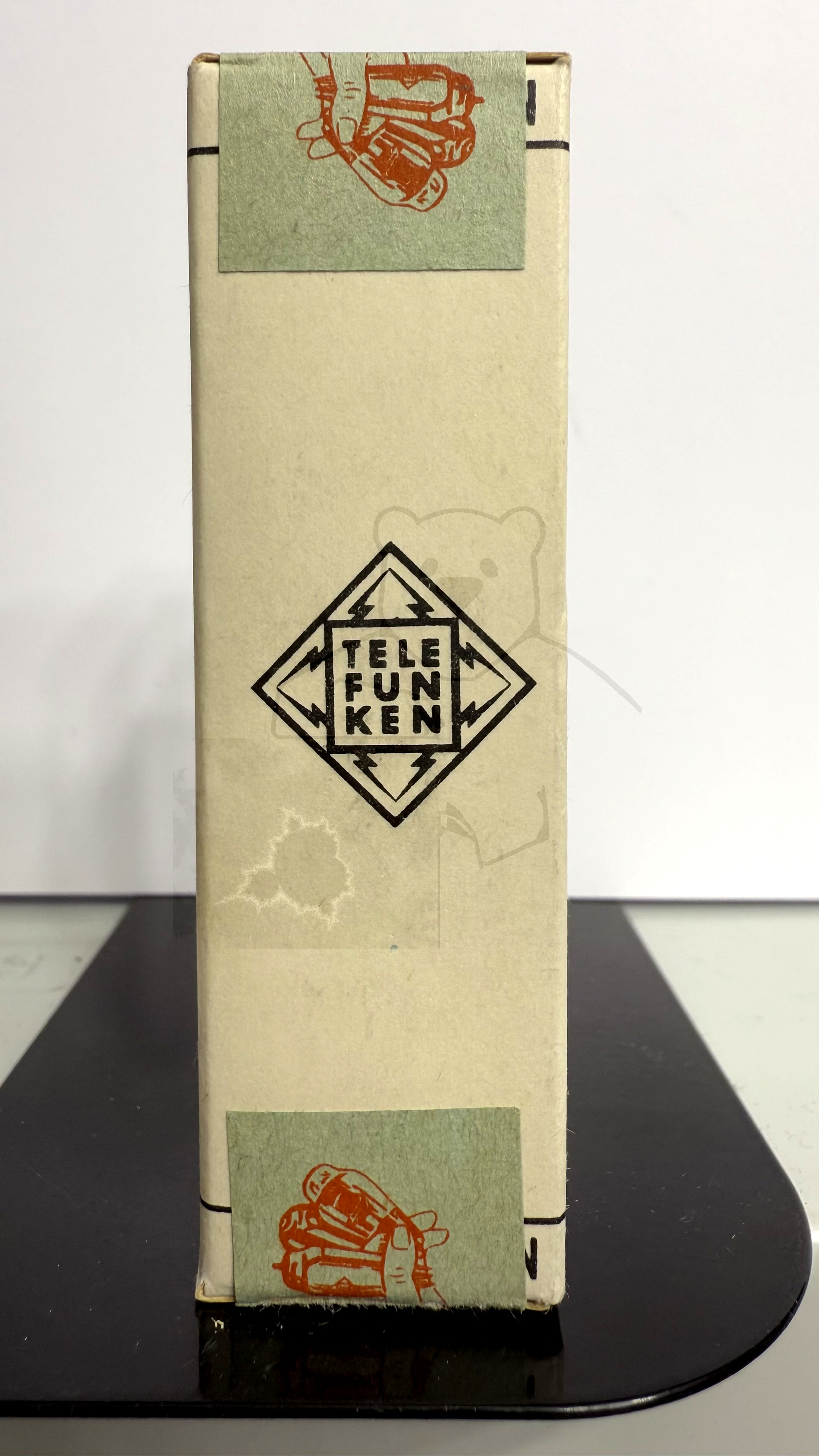

Röhre EF800 #5970 Verpackung Bild 2

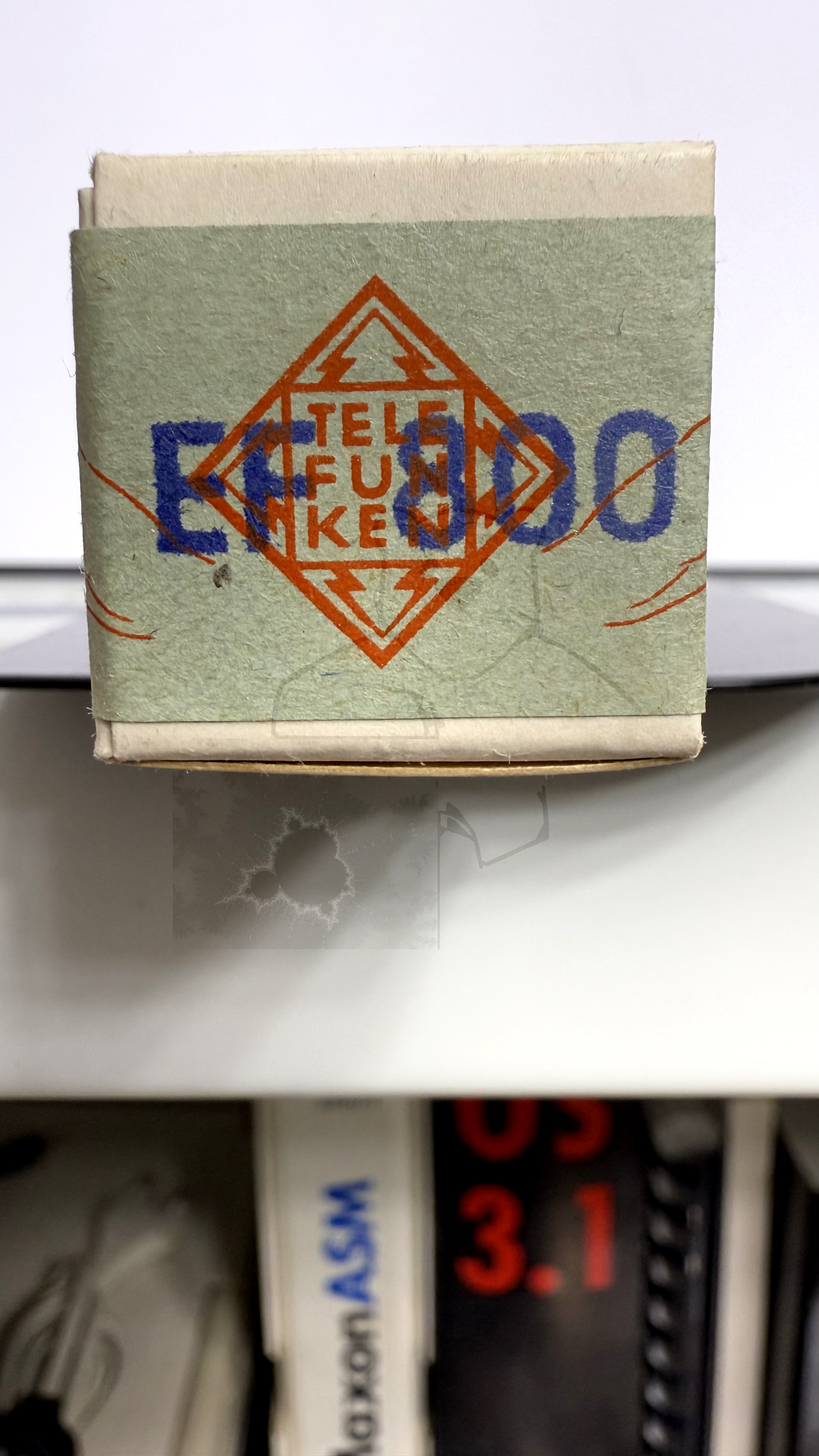

Röhre EF800 #5970 Verpackung Bild 3

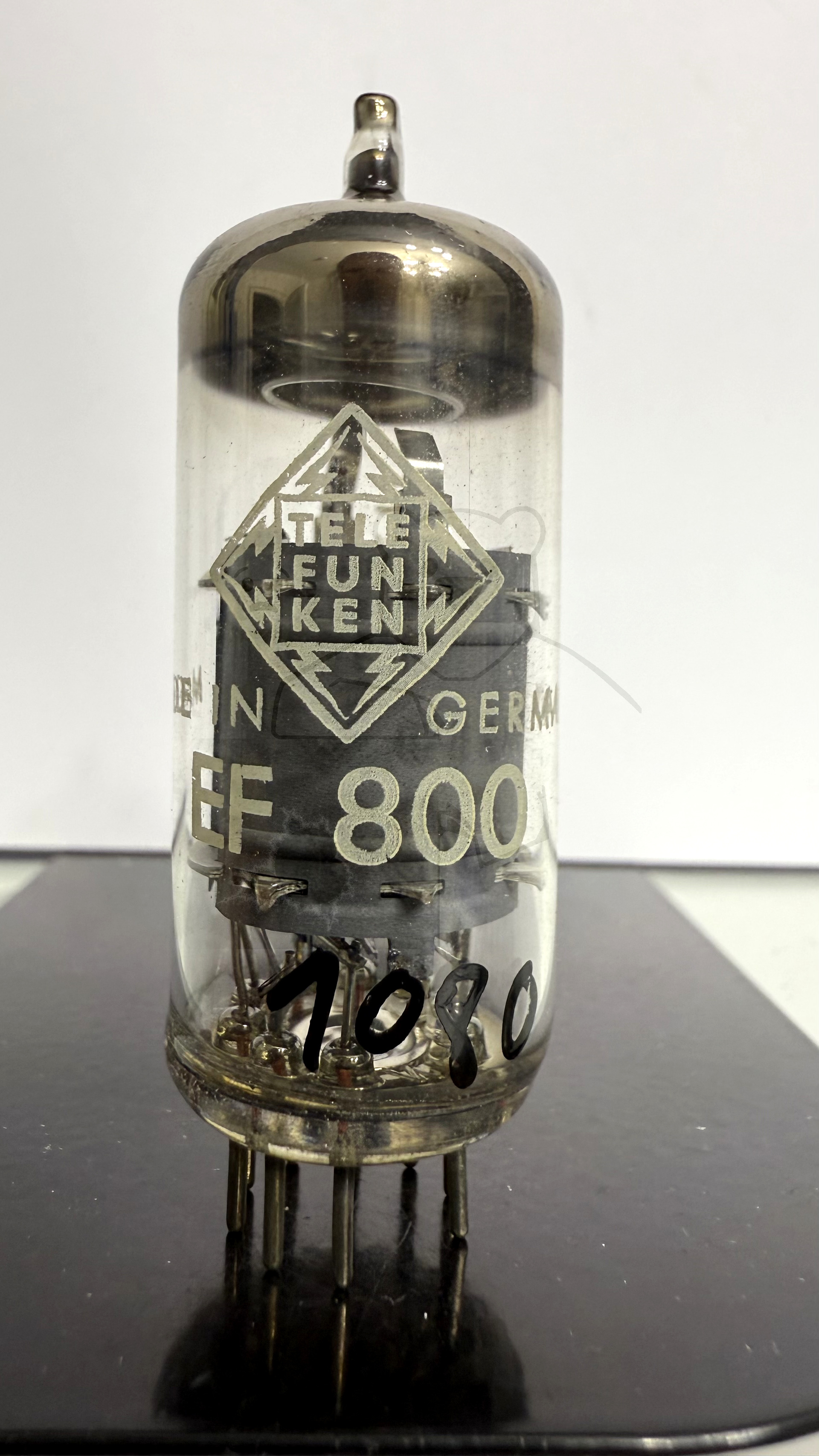

Röhre EF800 #1080 Bild 1

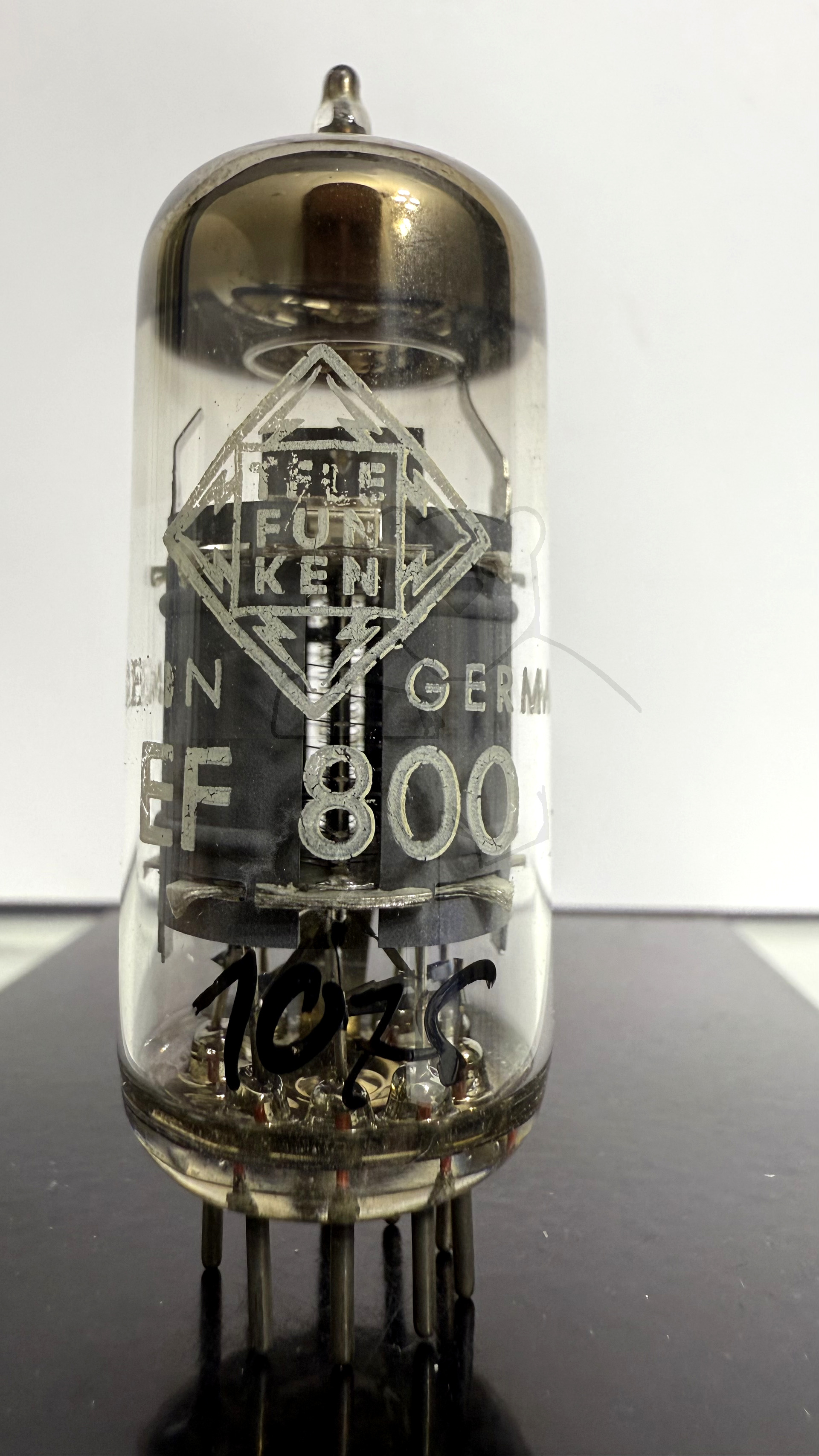

Röhre EF800 #1075 Bild 1

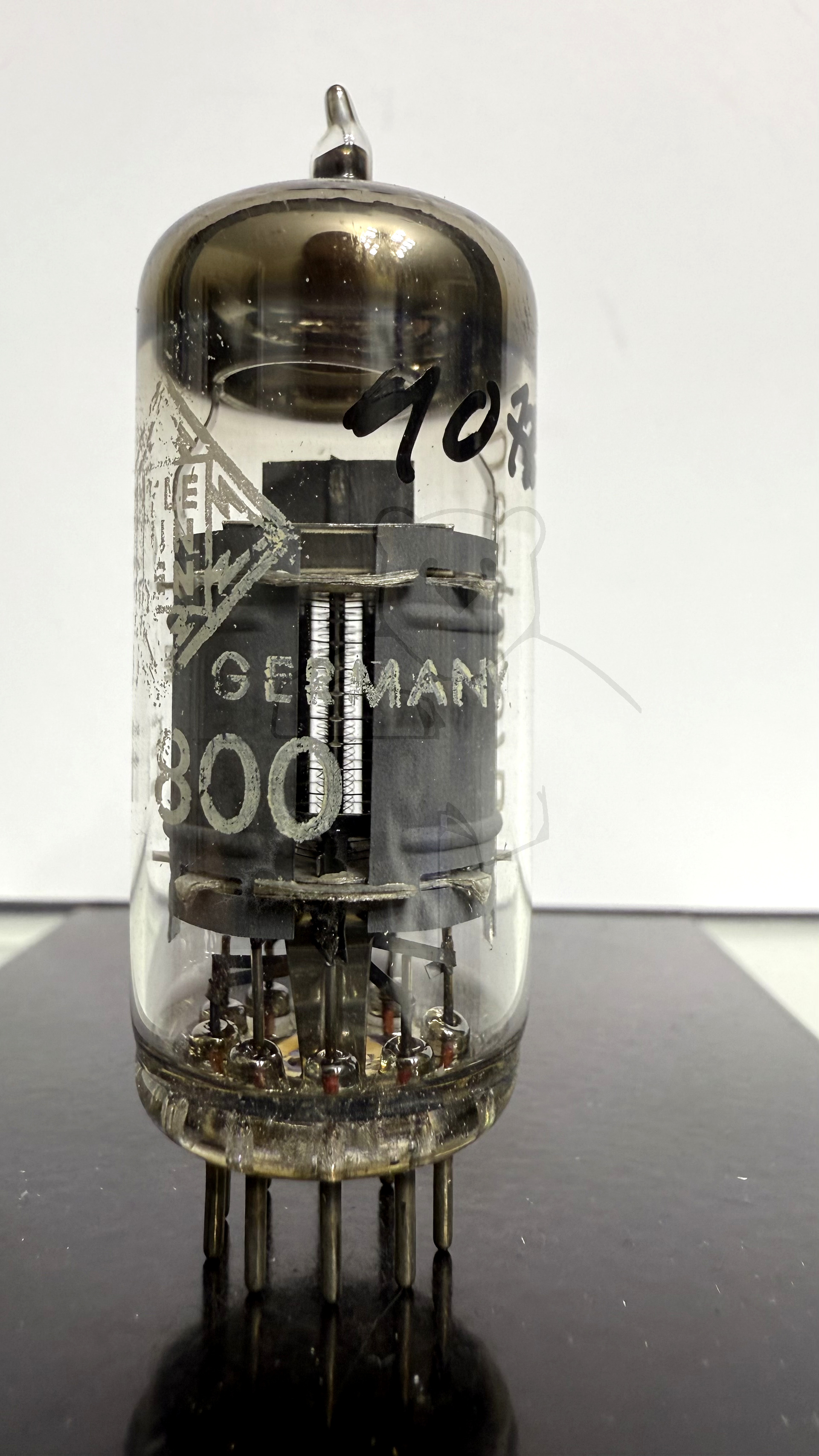

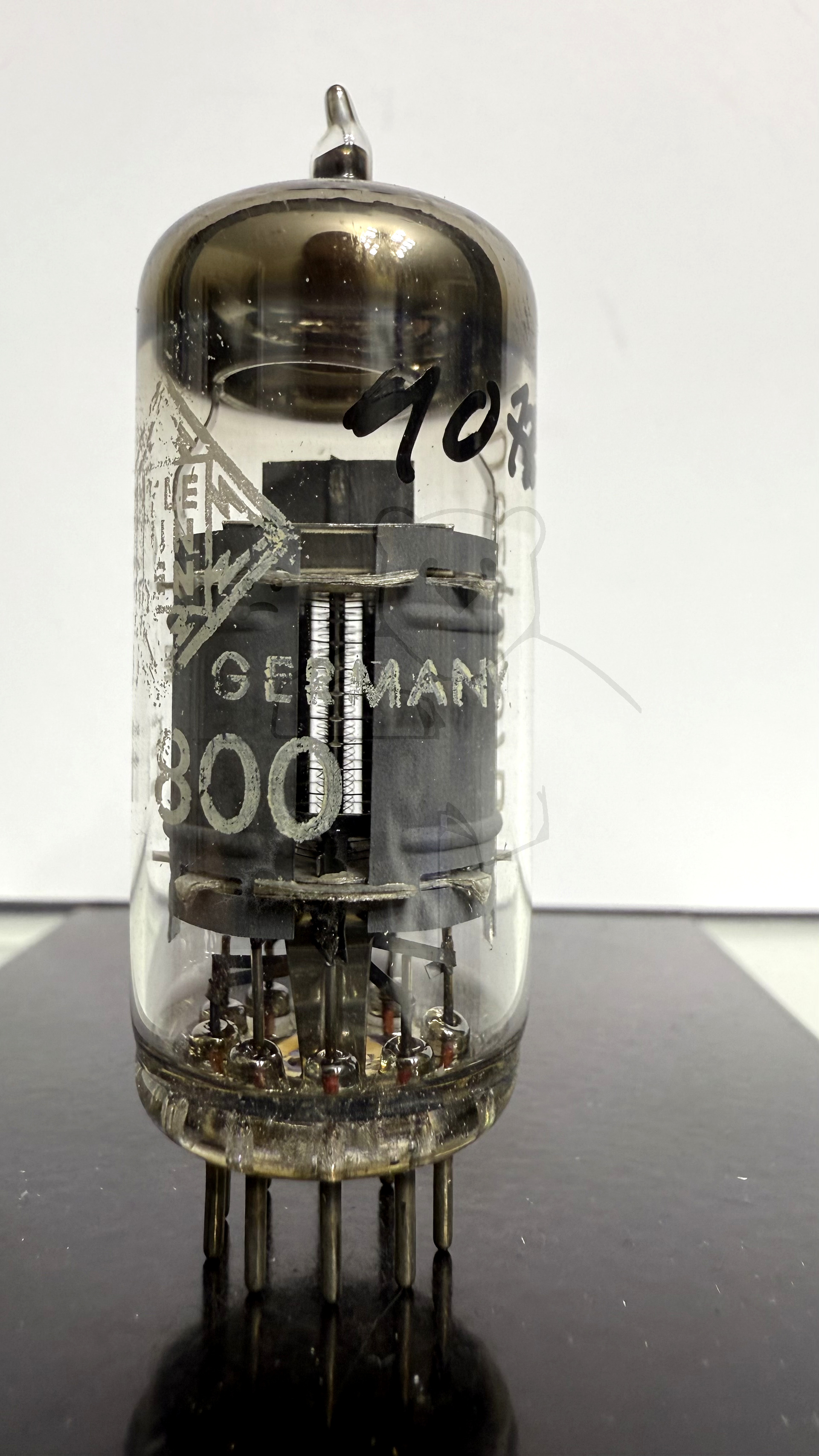

Röhre EF800 #1073 Bild 1

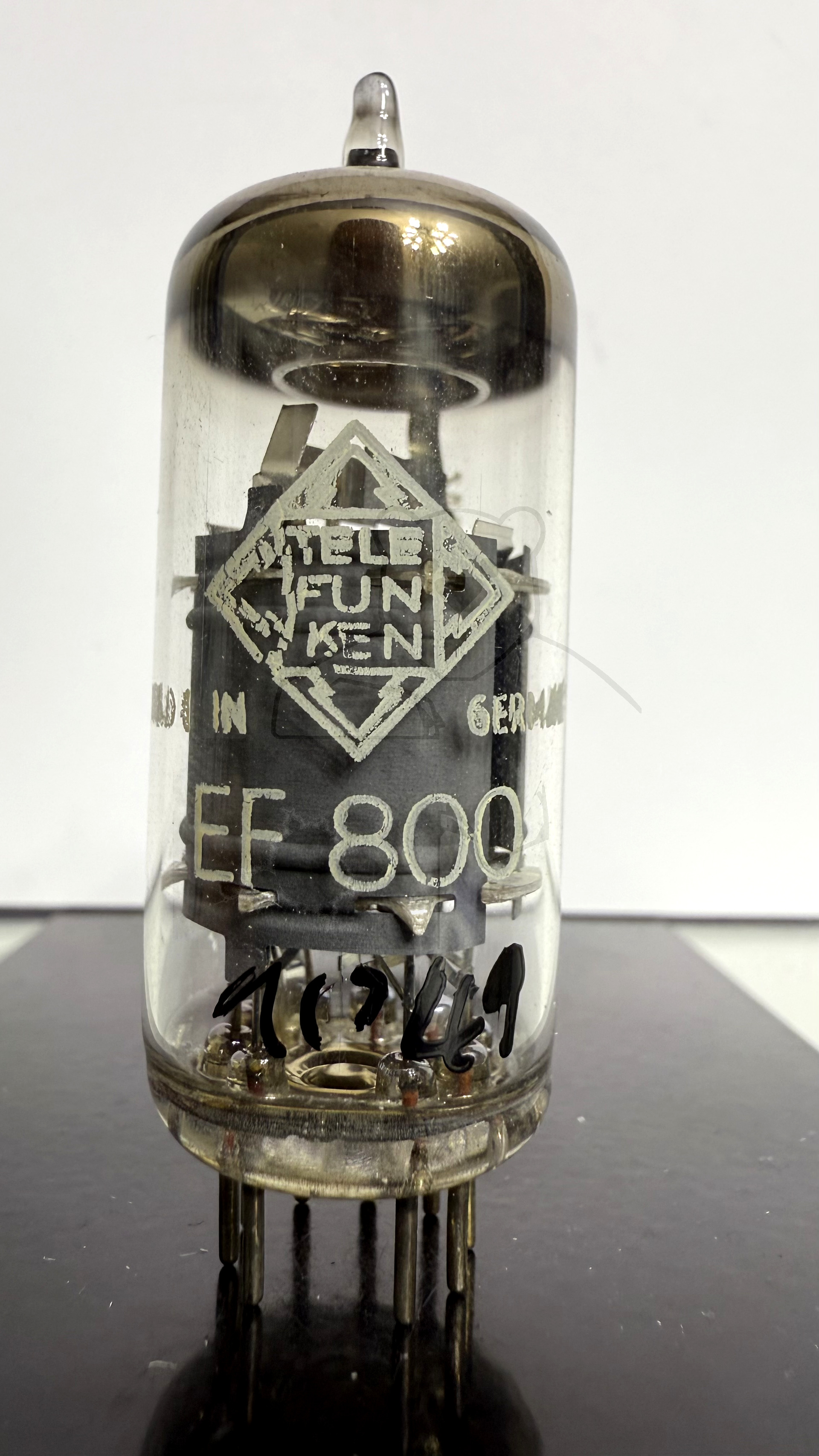

Röhre EF800 #1049 Bild 1

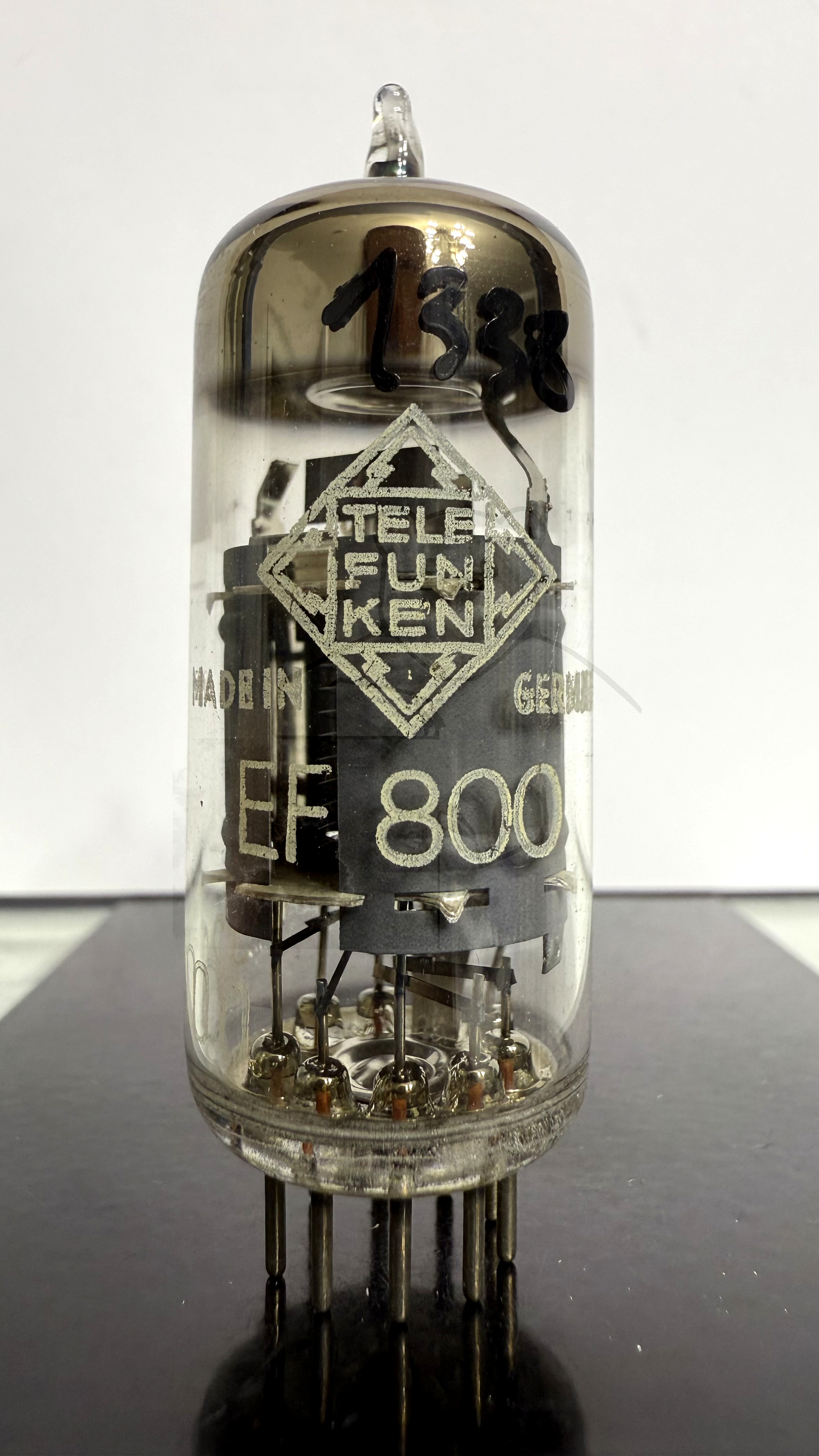

Röhre EF800 #1338 Bild 1

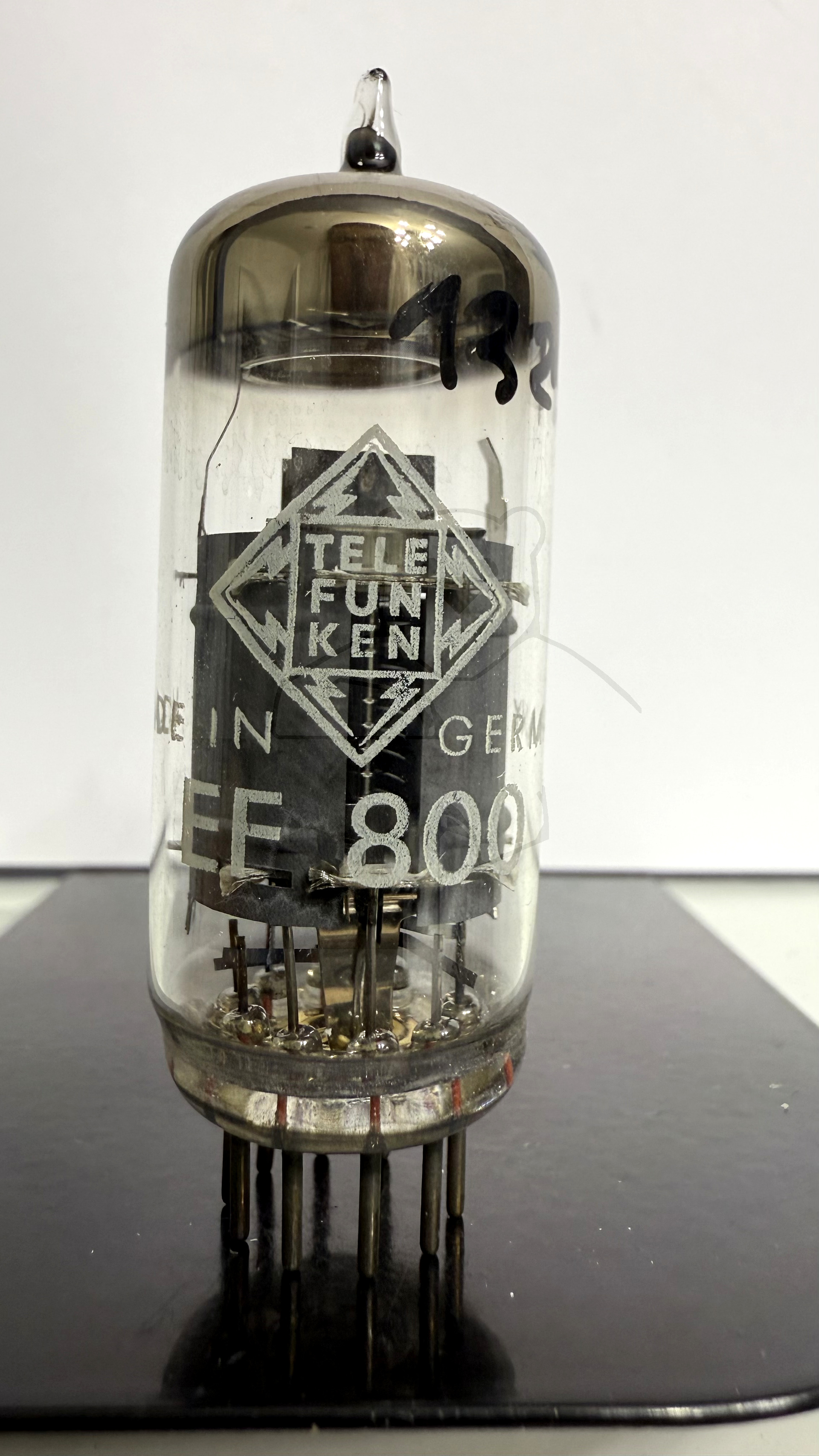

Röhre EF800 #1329 Bild 1

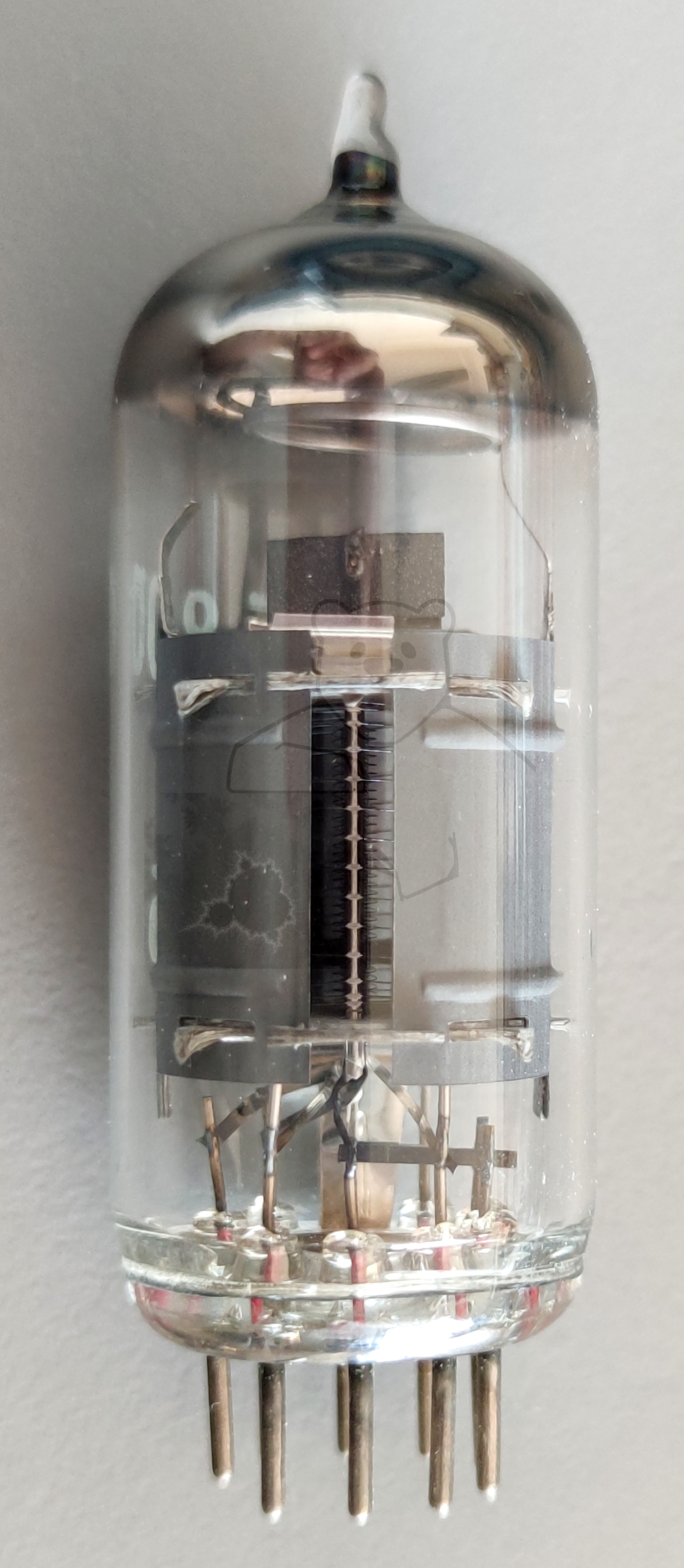

Röhre EF800 Bild von Gerieth Schlosser 1

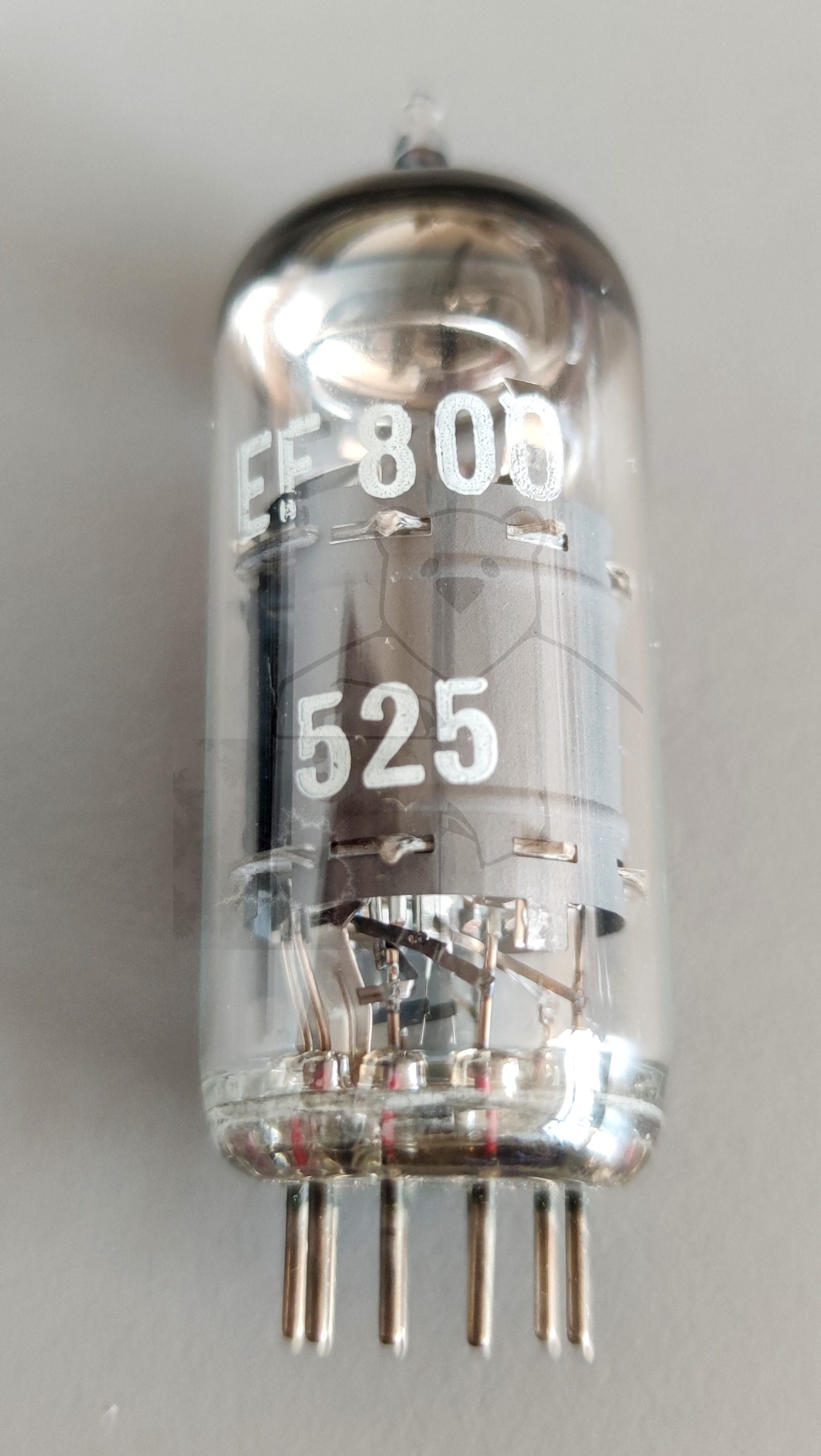

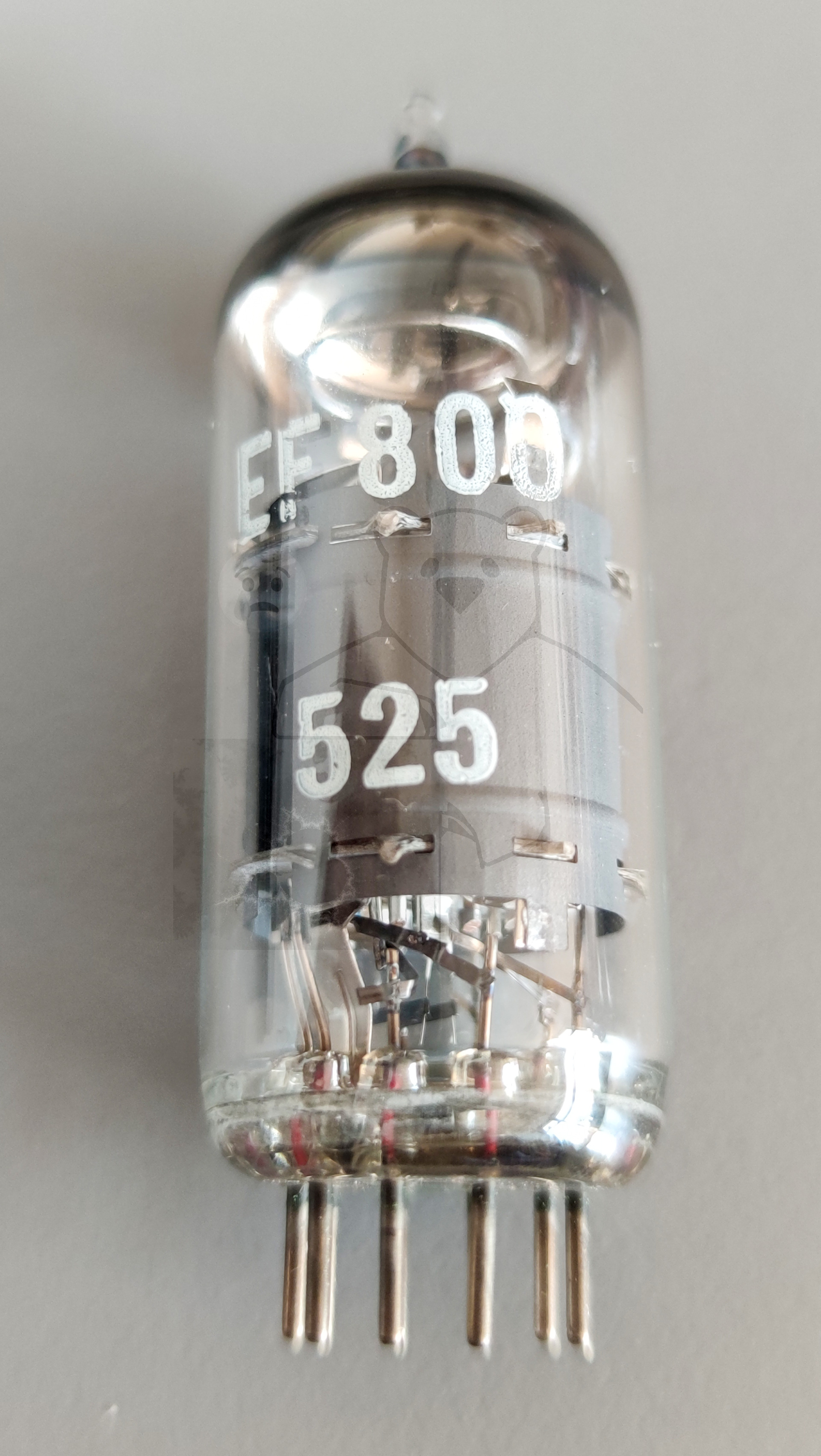

Röhre EF800 Bild von Gerieth Schlosser 2

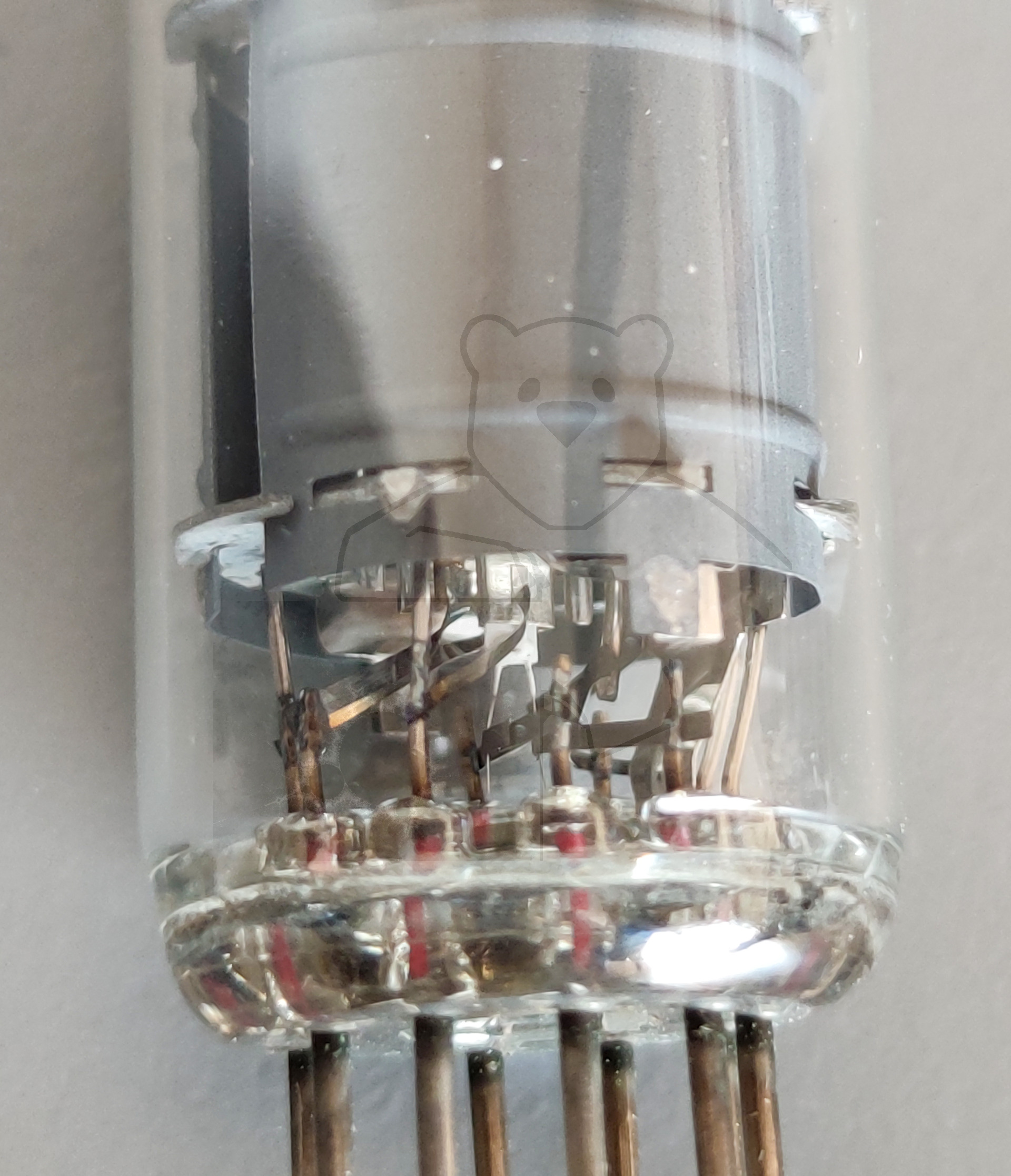

Röhre EF800 Bild von Gerieth Schlosser 3

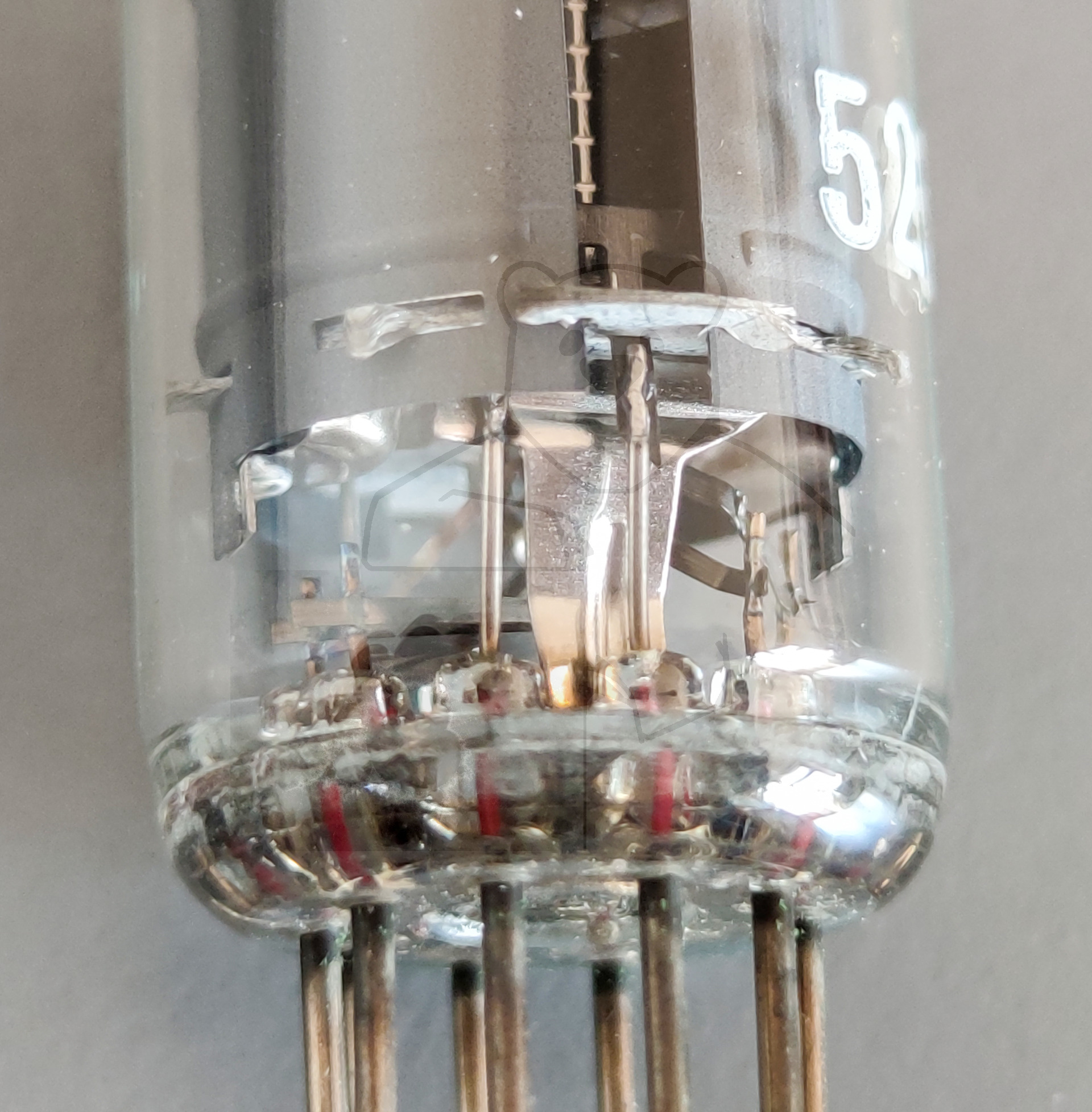

Röhre EF800 Bild von Gerieth Schlosser 4

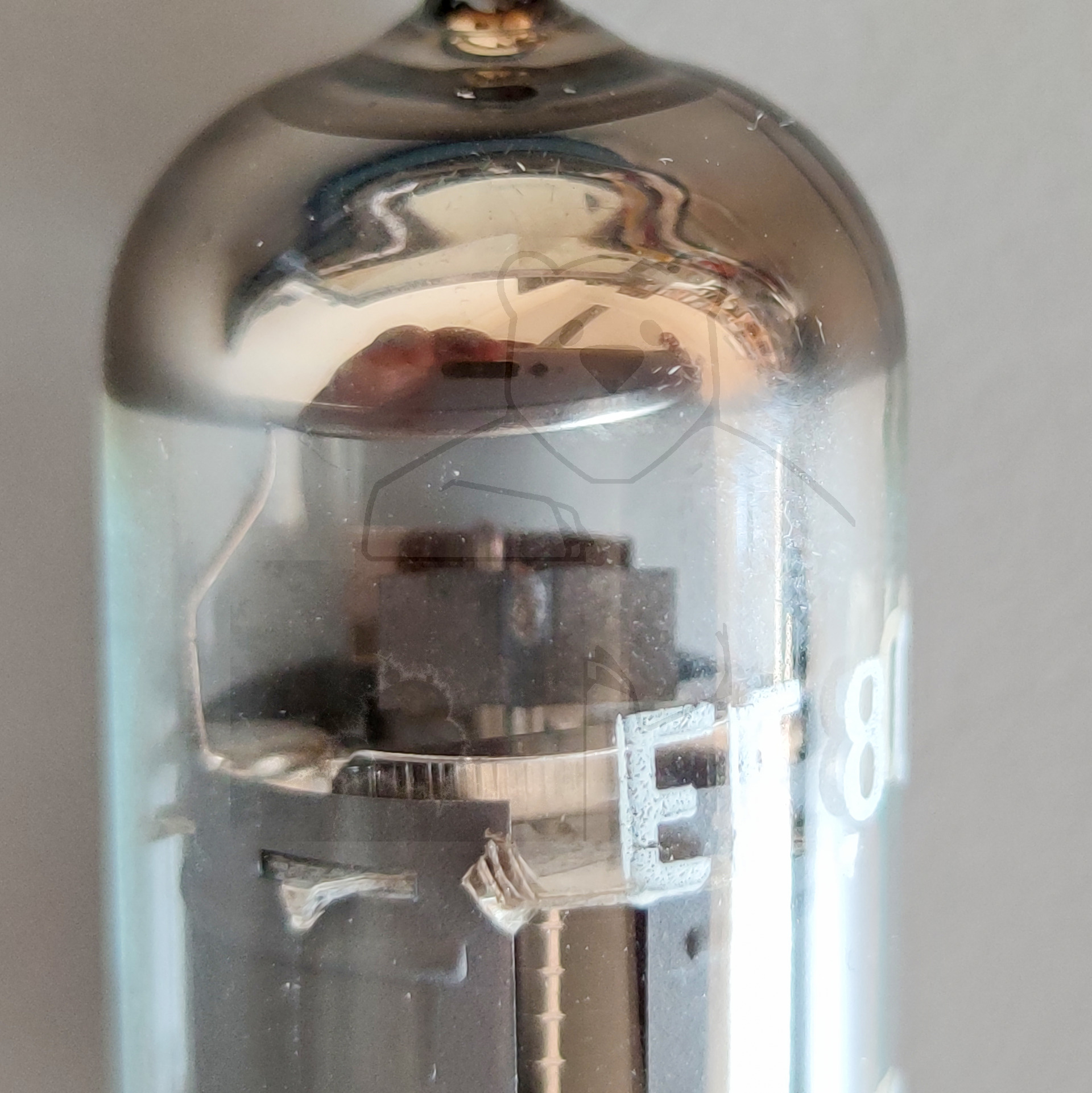

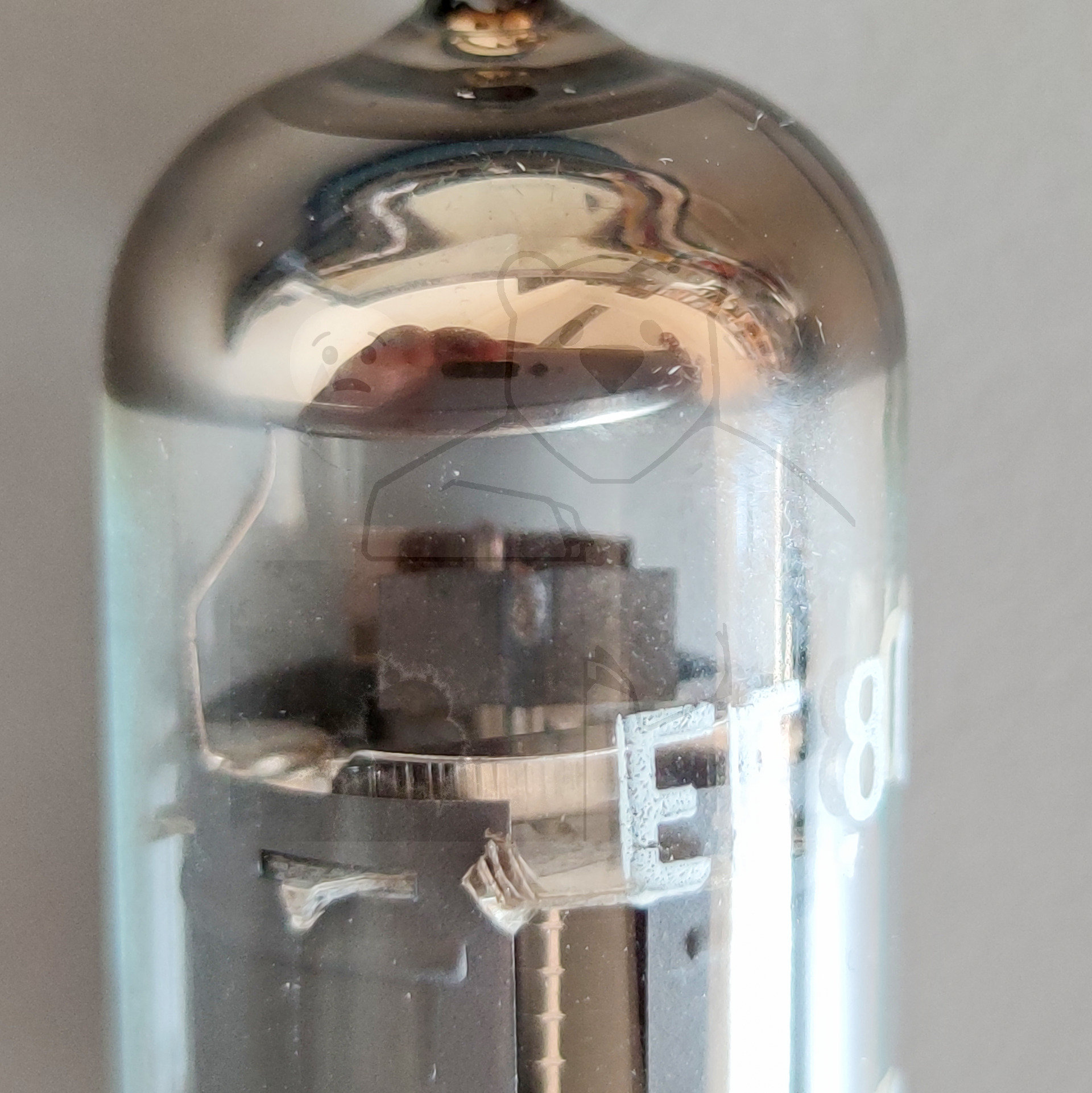

Röhre EF800 Bild von Gerieth Schlosser 5

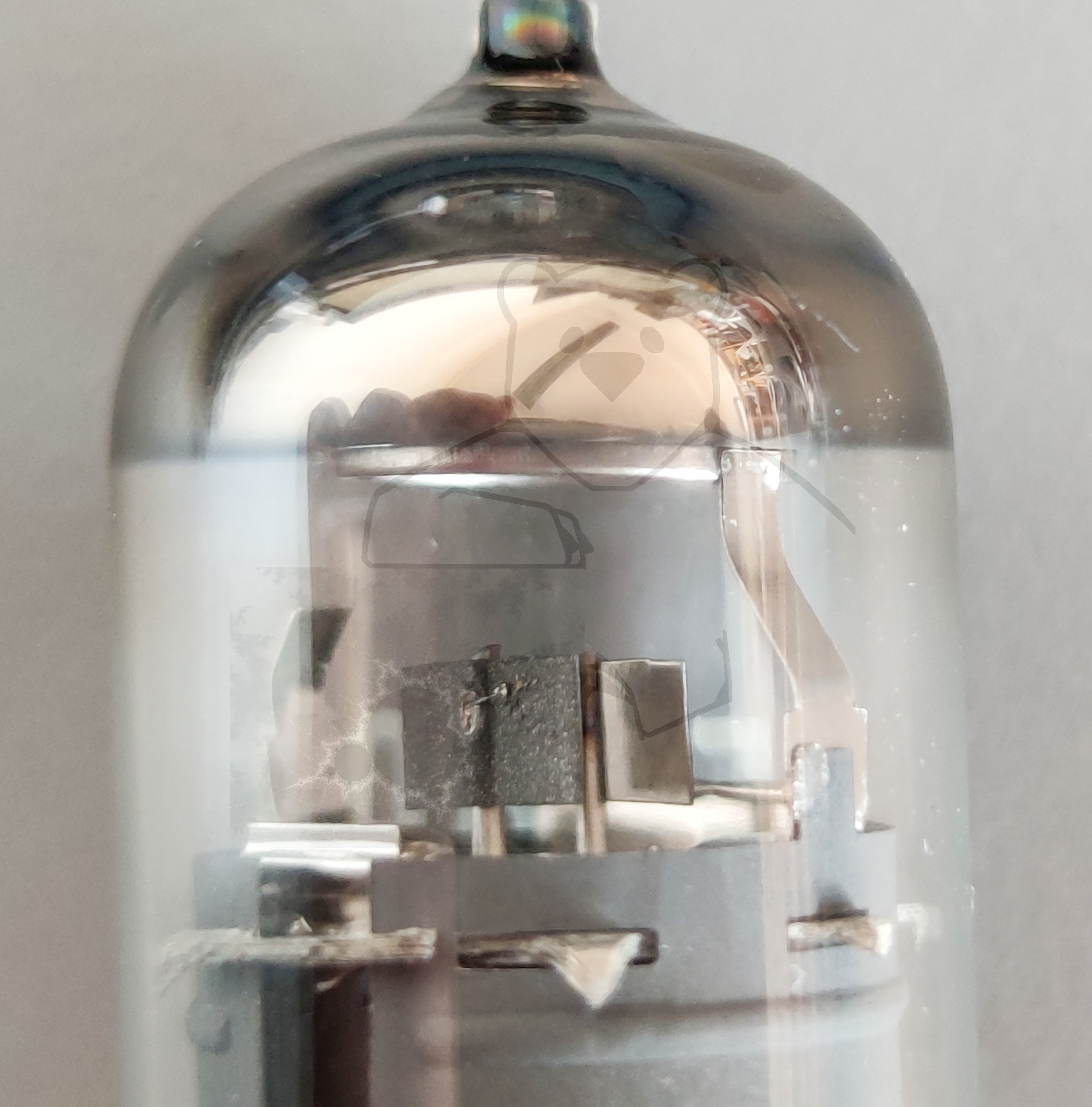

Röhre EF800 Bild von Gerieth Schlosser 6

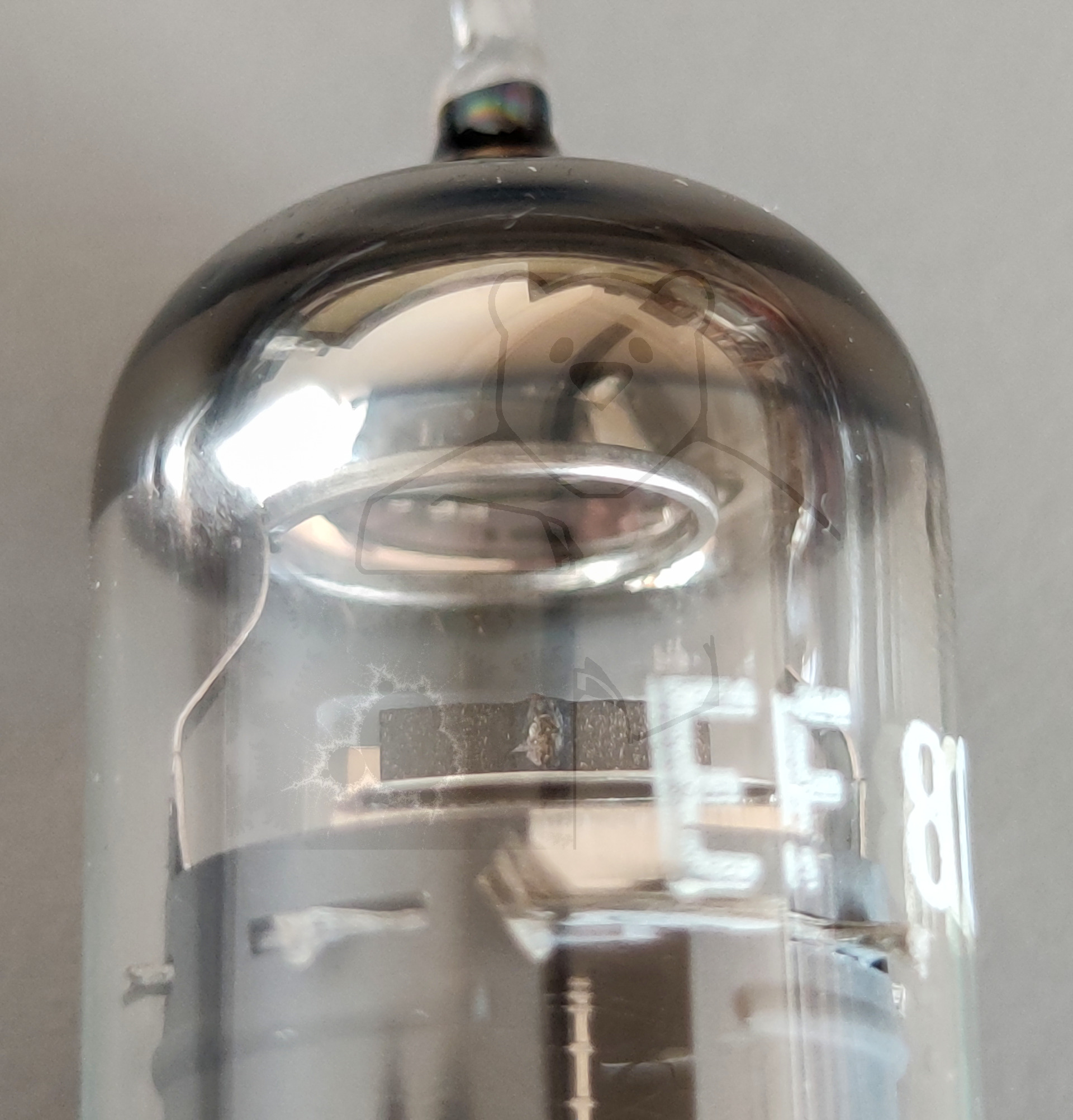

Röhre EF800 Bild von Gerieth Schlosser 7

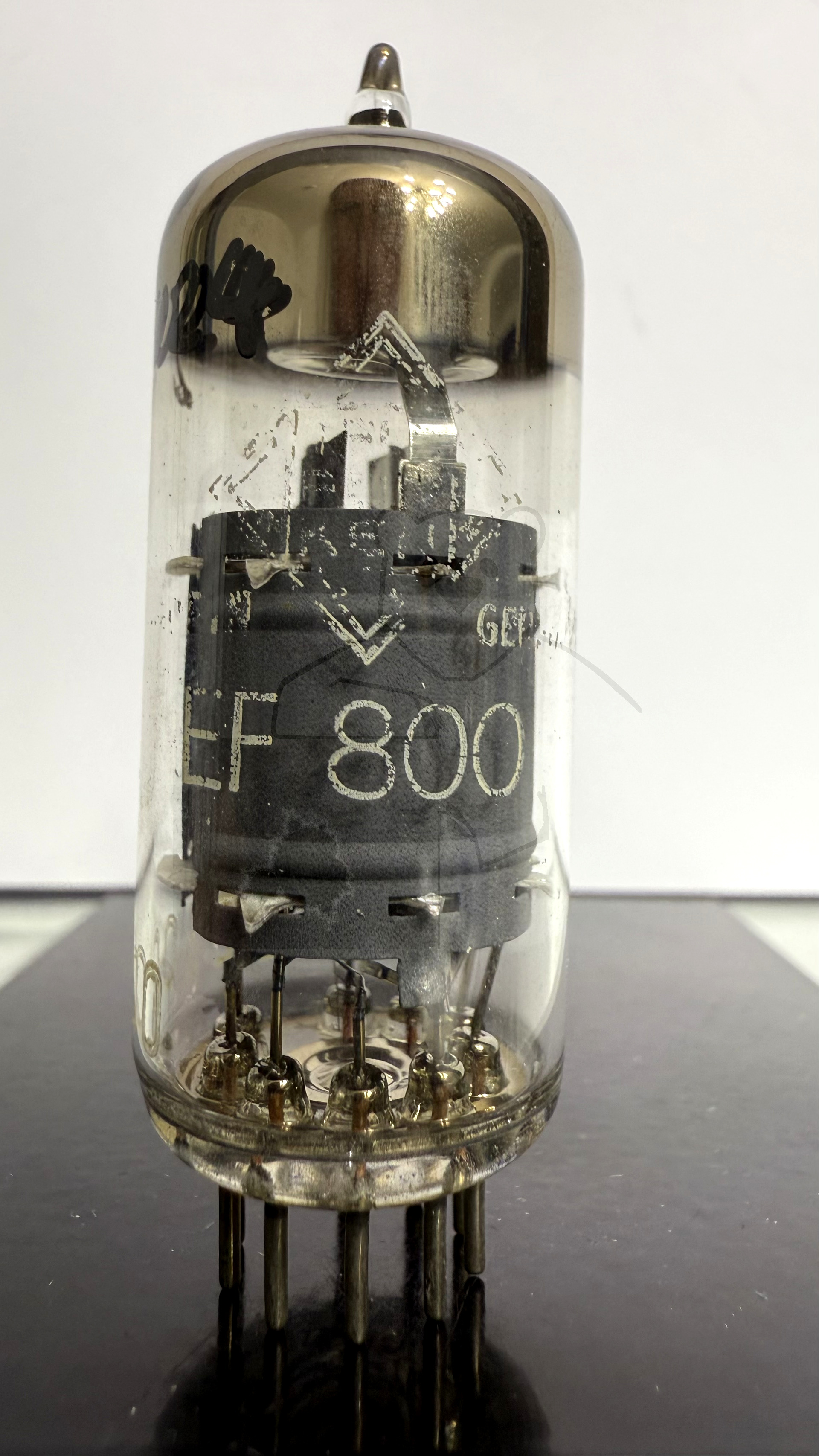

Röhre EF800 #2024 Bild 1

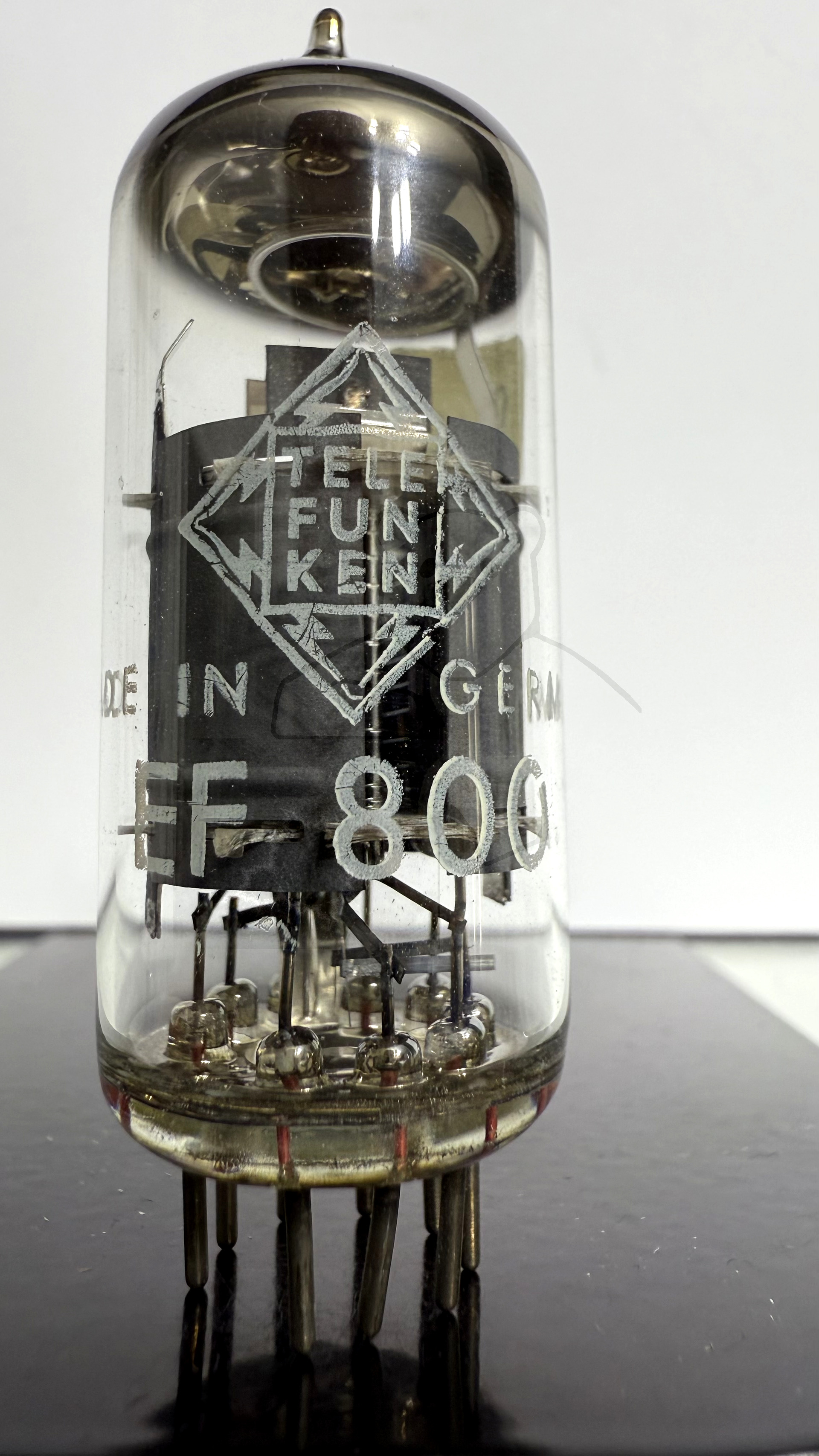

Röhre EF800 #5134 Bild 1

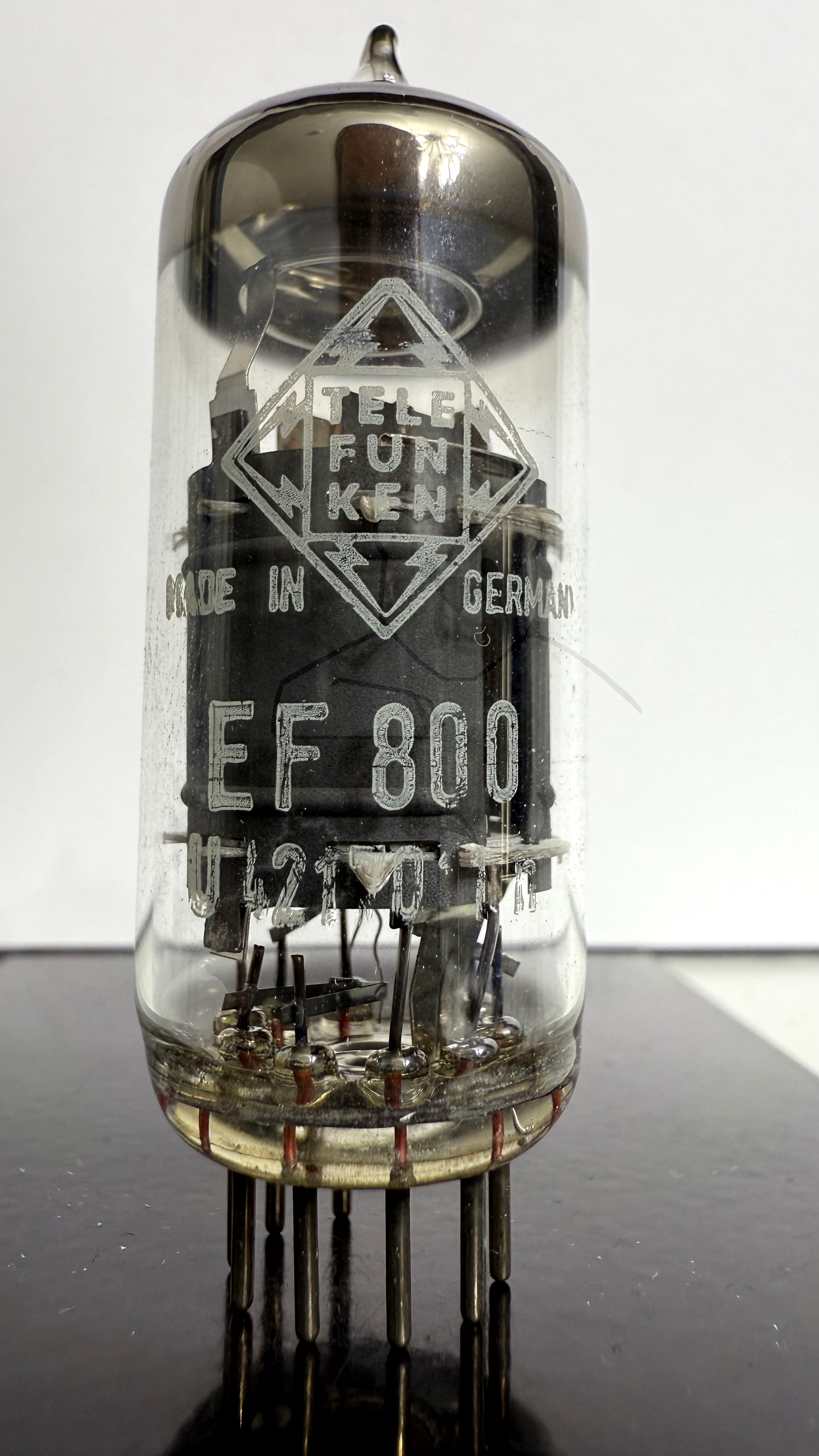

Röhre EF800 #5126 Bild 1

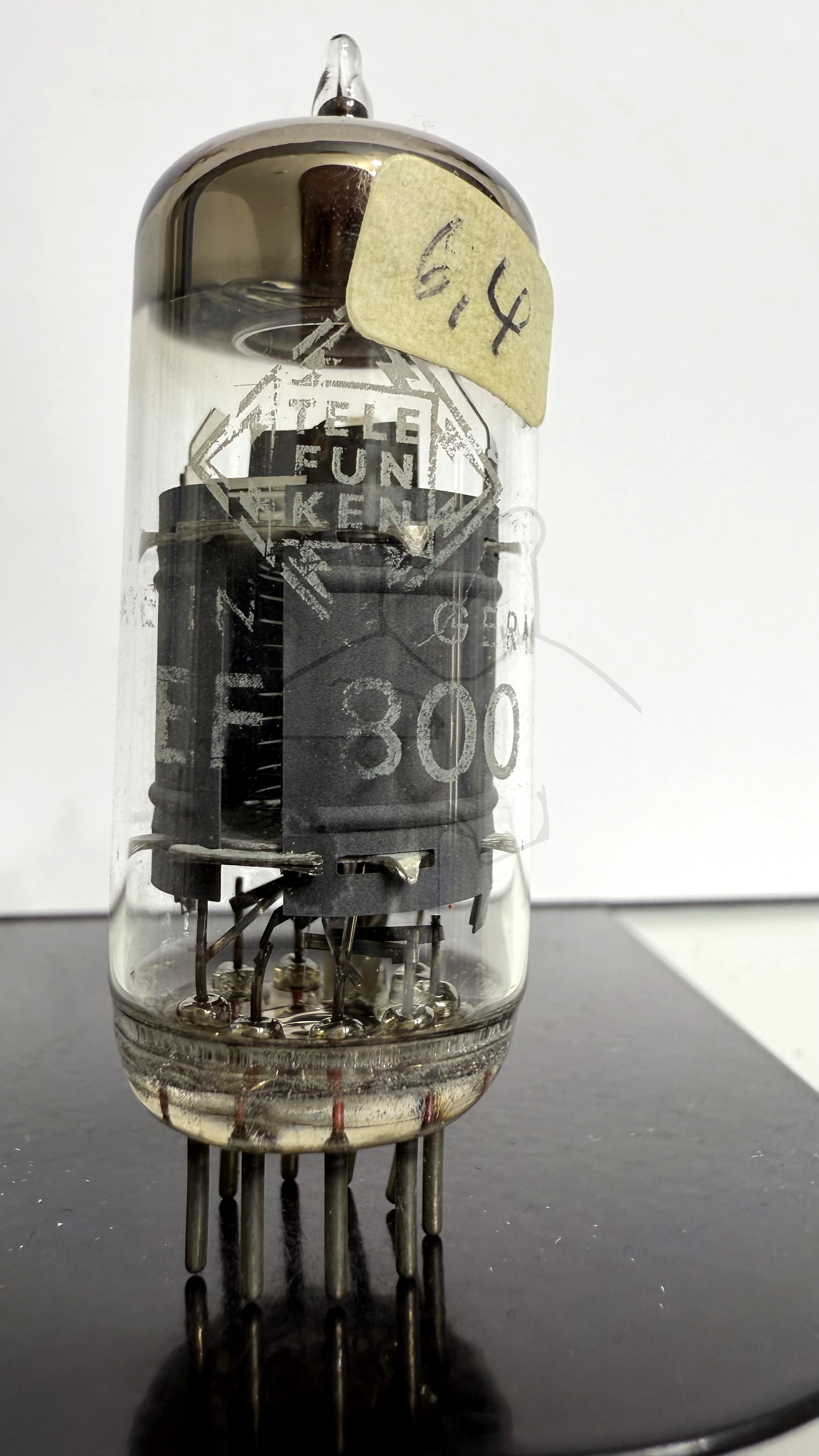

Röhre EF800 #5119 Bild 1

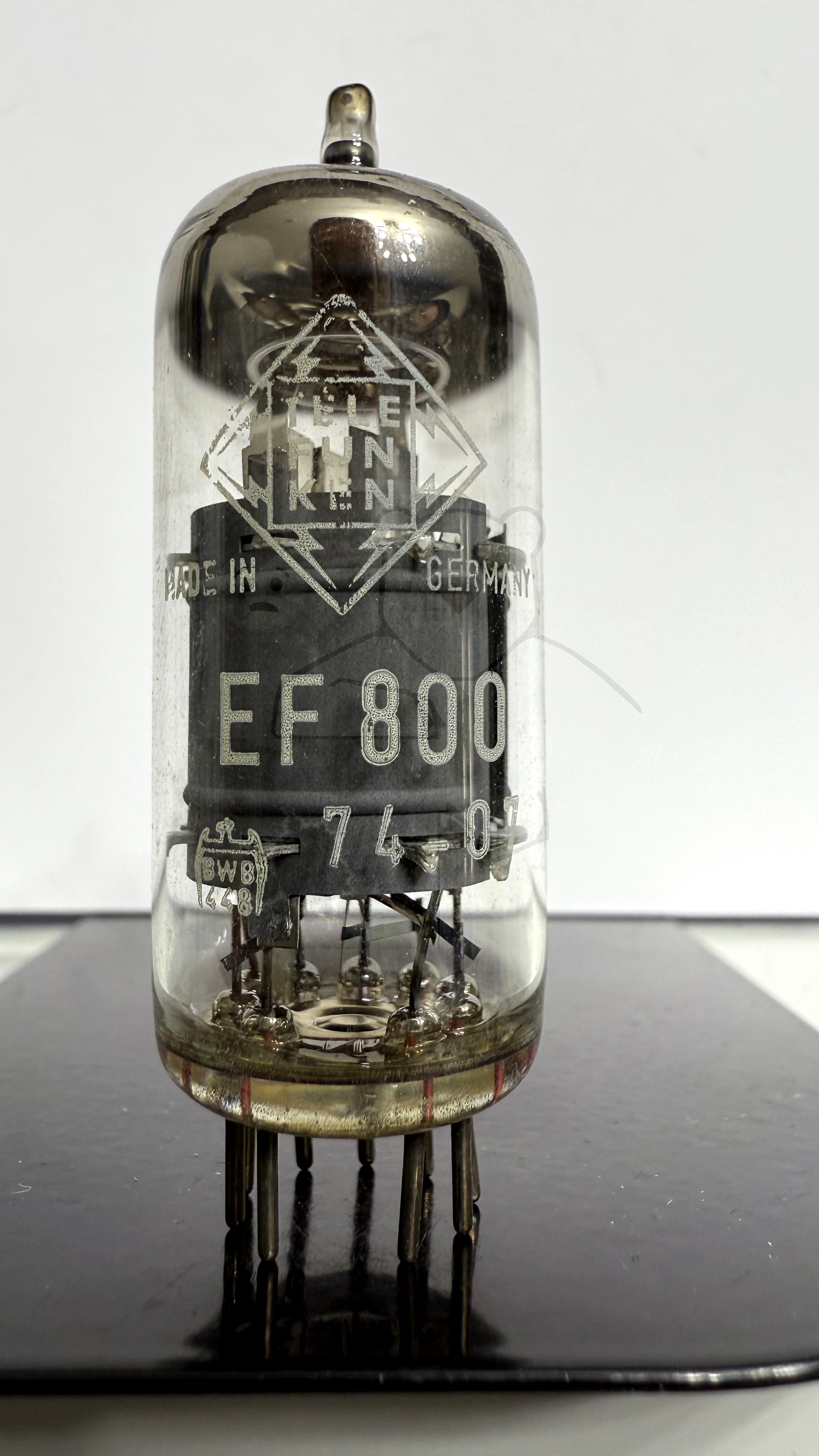

Röhre EF800 #5131 Bild 1

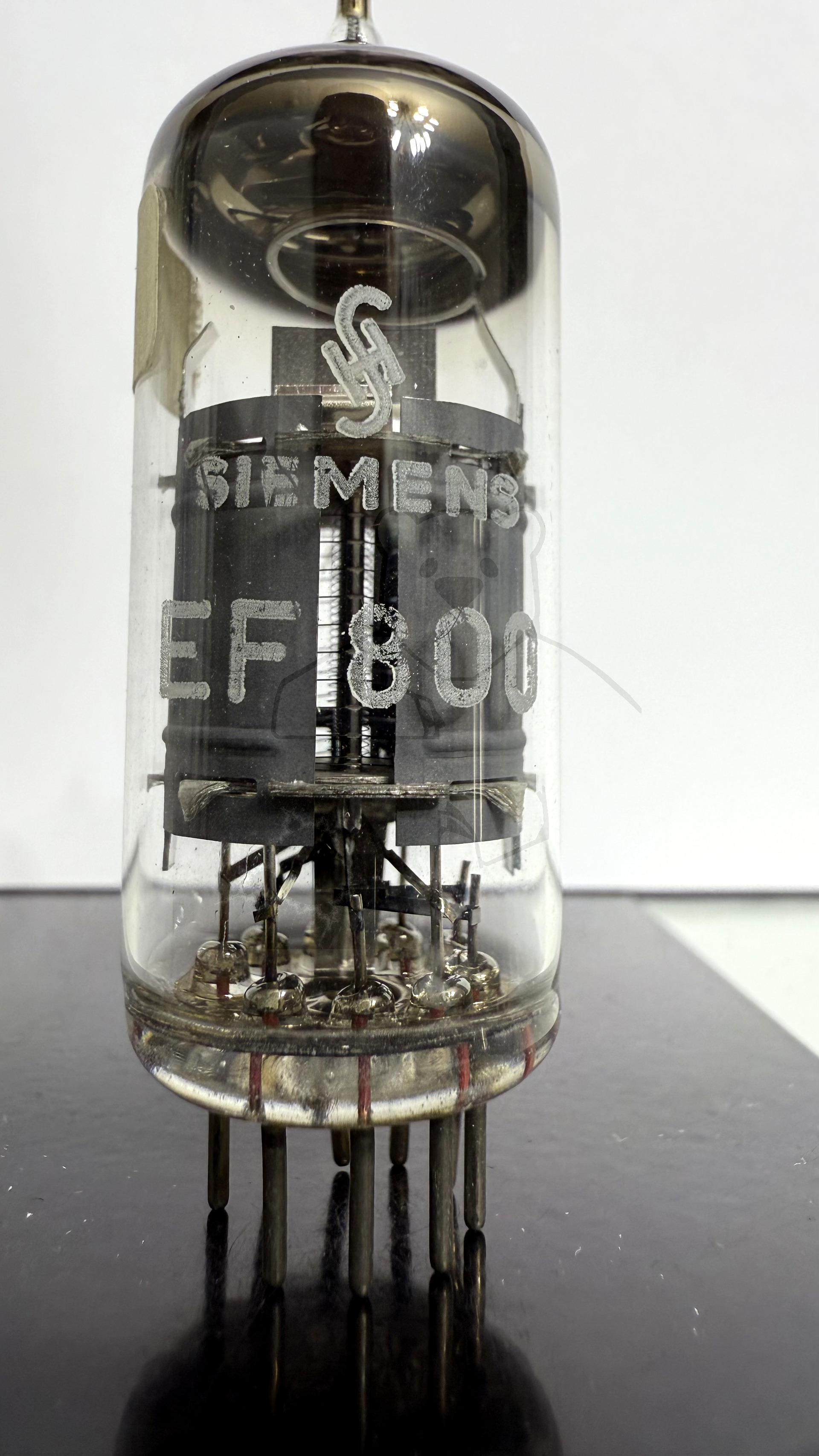

Röhre EF800 #5123 Bild 1
