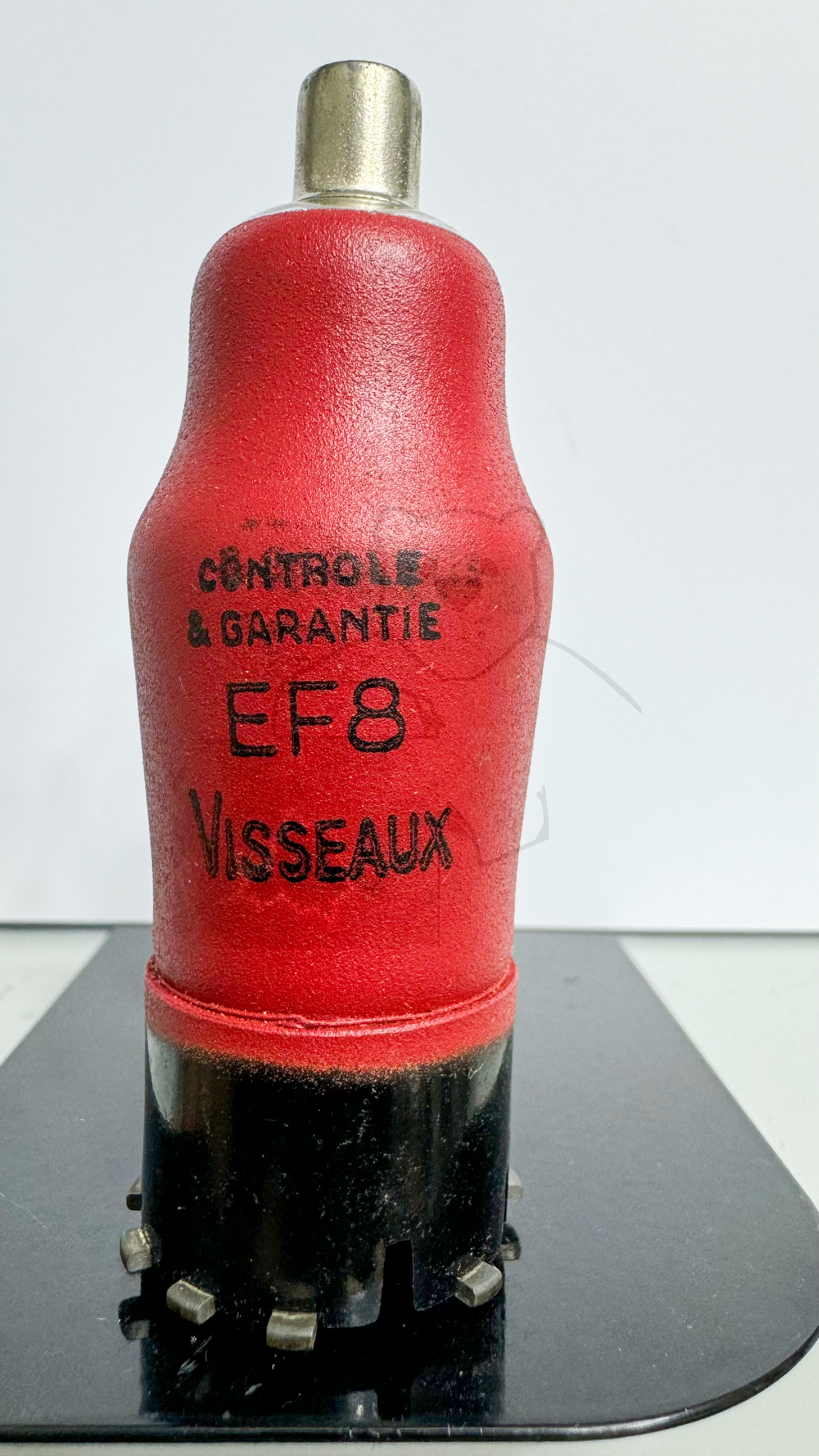

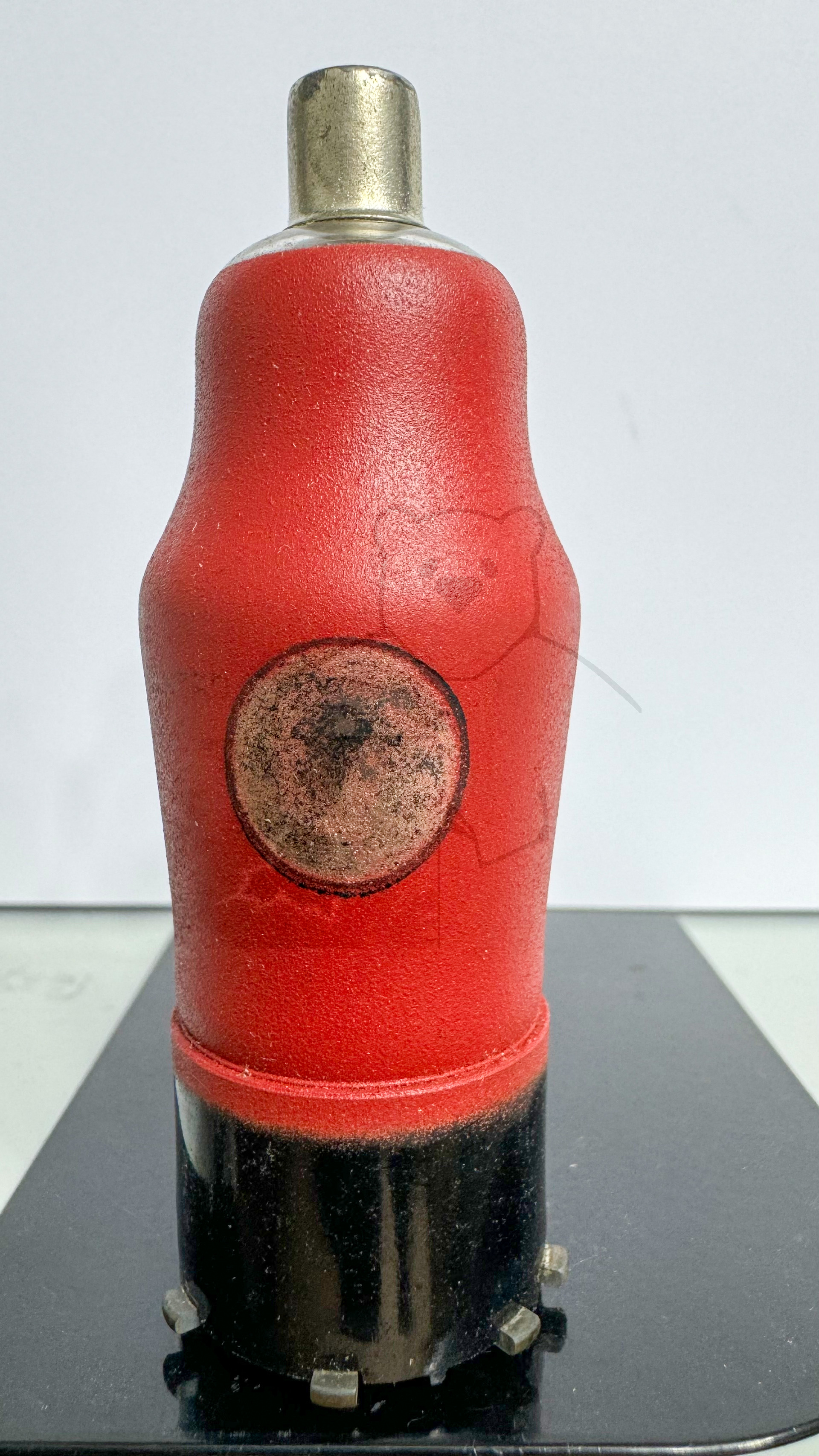

Daten und Bilder der Röhre: EF8

🔎 Beschreibung der Röhre: EF8

Name	EF8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

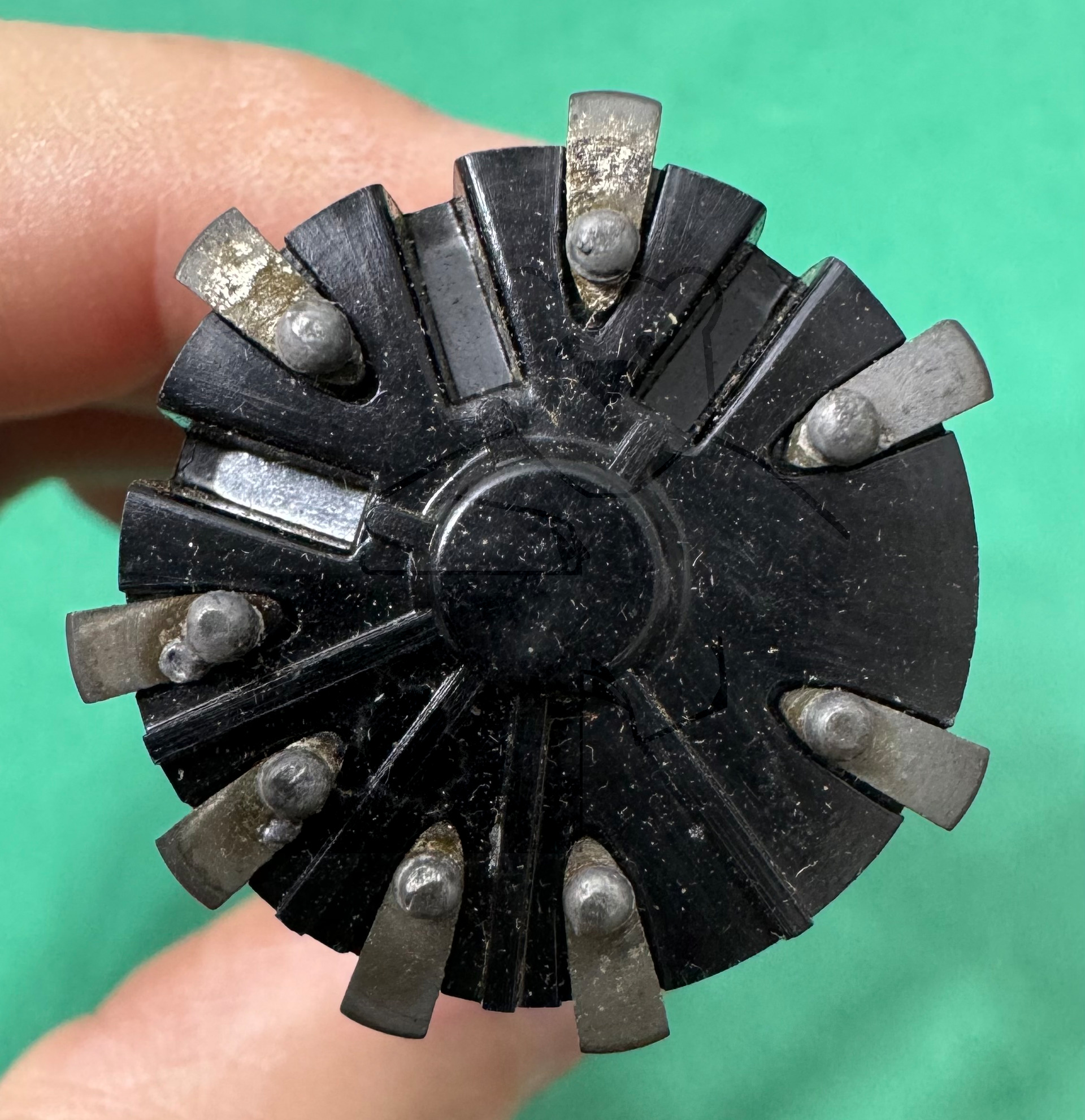

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen	Trotz der Typenbezeichnung 'EF' ist die Röhre als Hexode mit 4 Gittern ausgelegt.
Letzte Änderung	10.06.2018 22:27:28

🔎 Beschreibung der Systeme für die Röhre: EF8

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	6
Gitter 3	7
Gitter 4	5
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

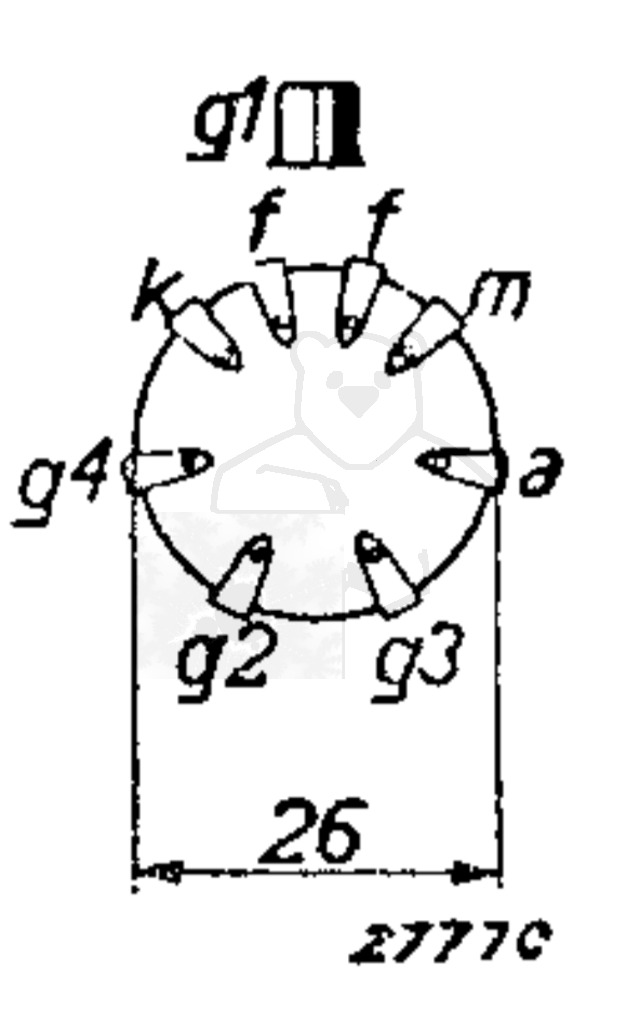

🔎 Sockelschaltung der EF8

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF8
Anwendung EF8 Version 1 [www.tubedata.info].pdf (572 kB)
Anwendung EF8 Version 2 [www.tubedata.info].pdf (577 kB)
Anwendung EF8 Version 3 [www.tubedata.info].pdf (244 kB)
Pruefkarte EF8 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte EF8 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
