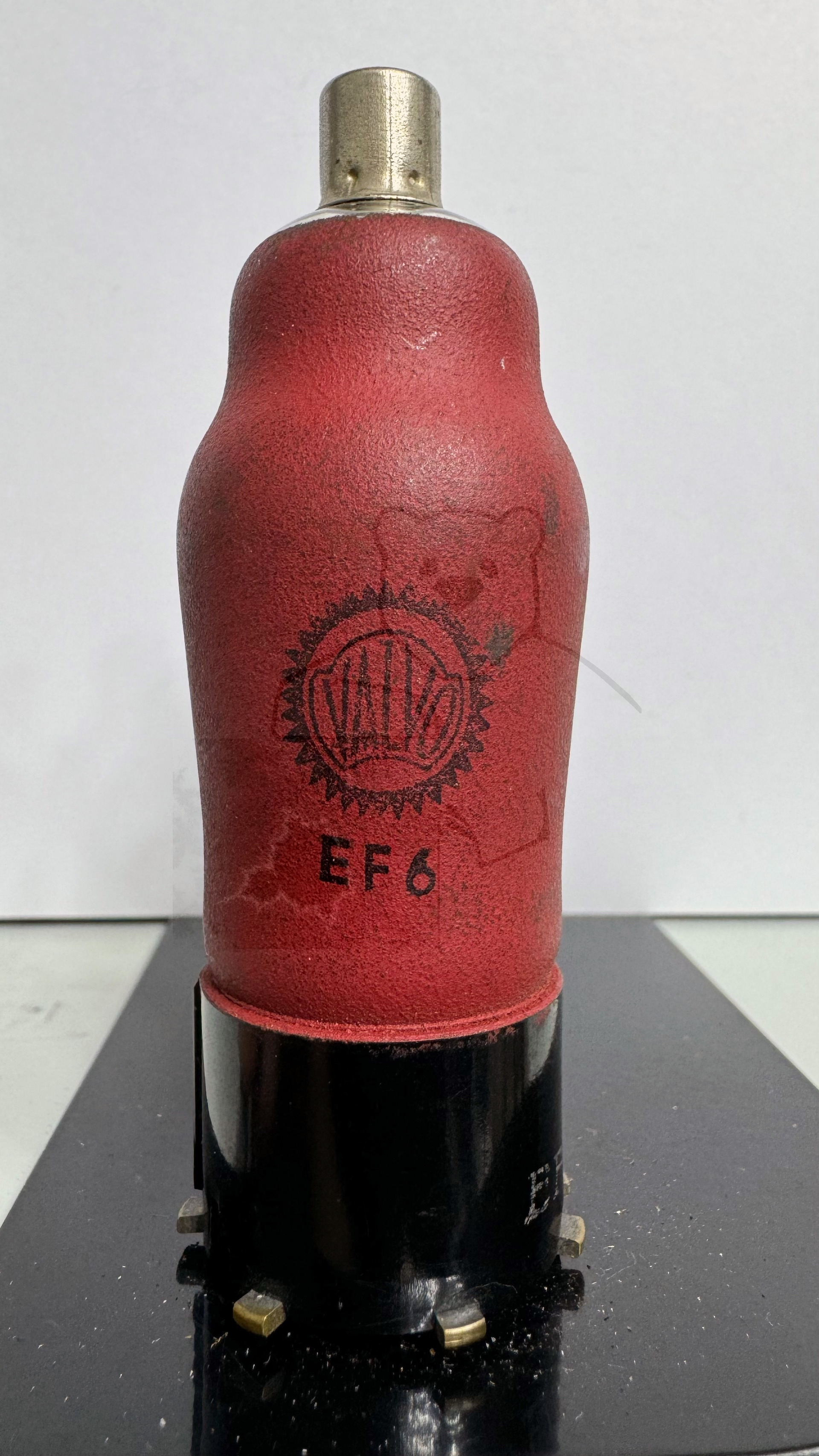

Daten und Bilder der Röhre: EF6

🔎 Beschreibung der Röhre: EF6

Name	EF6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

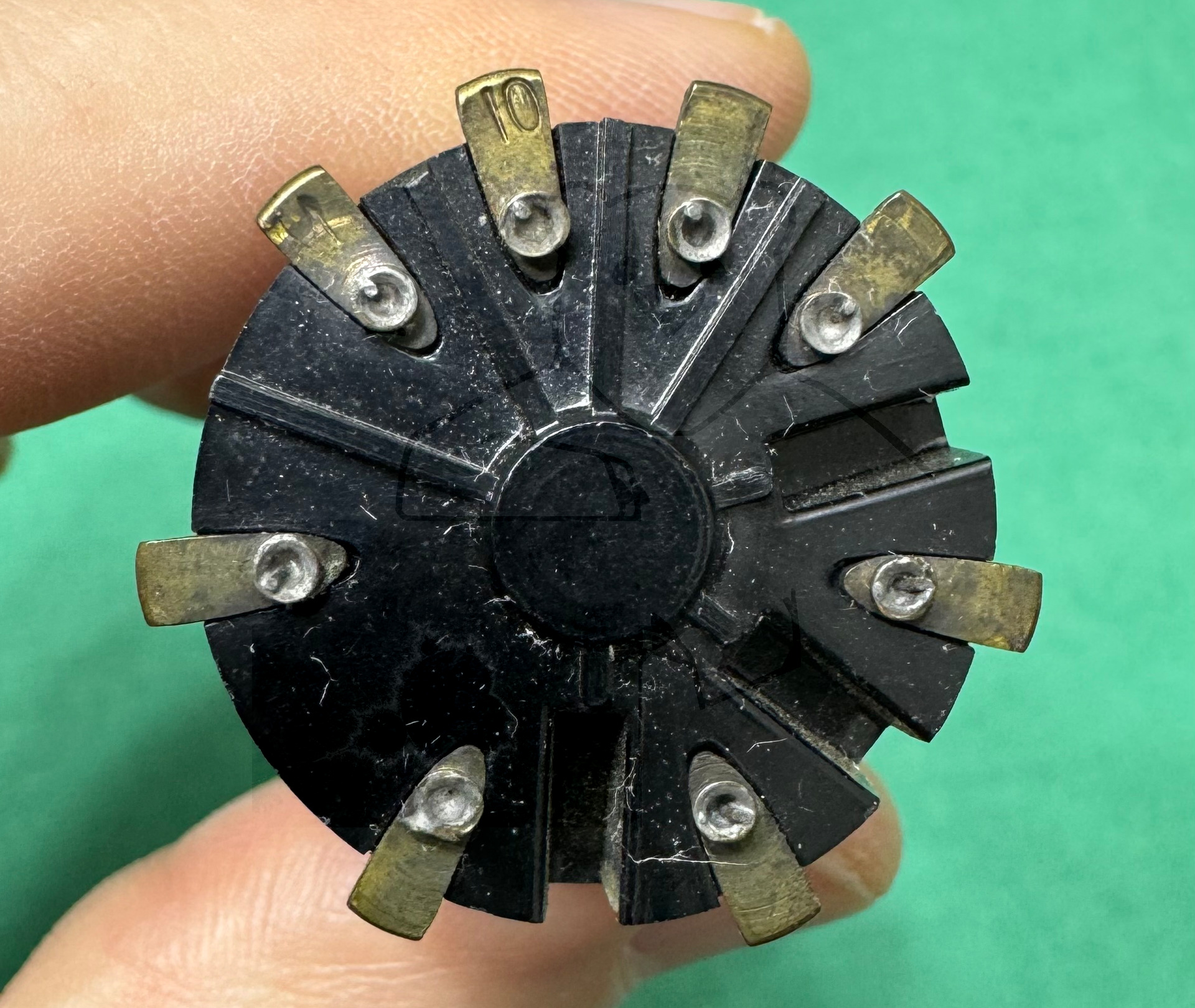

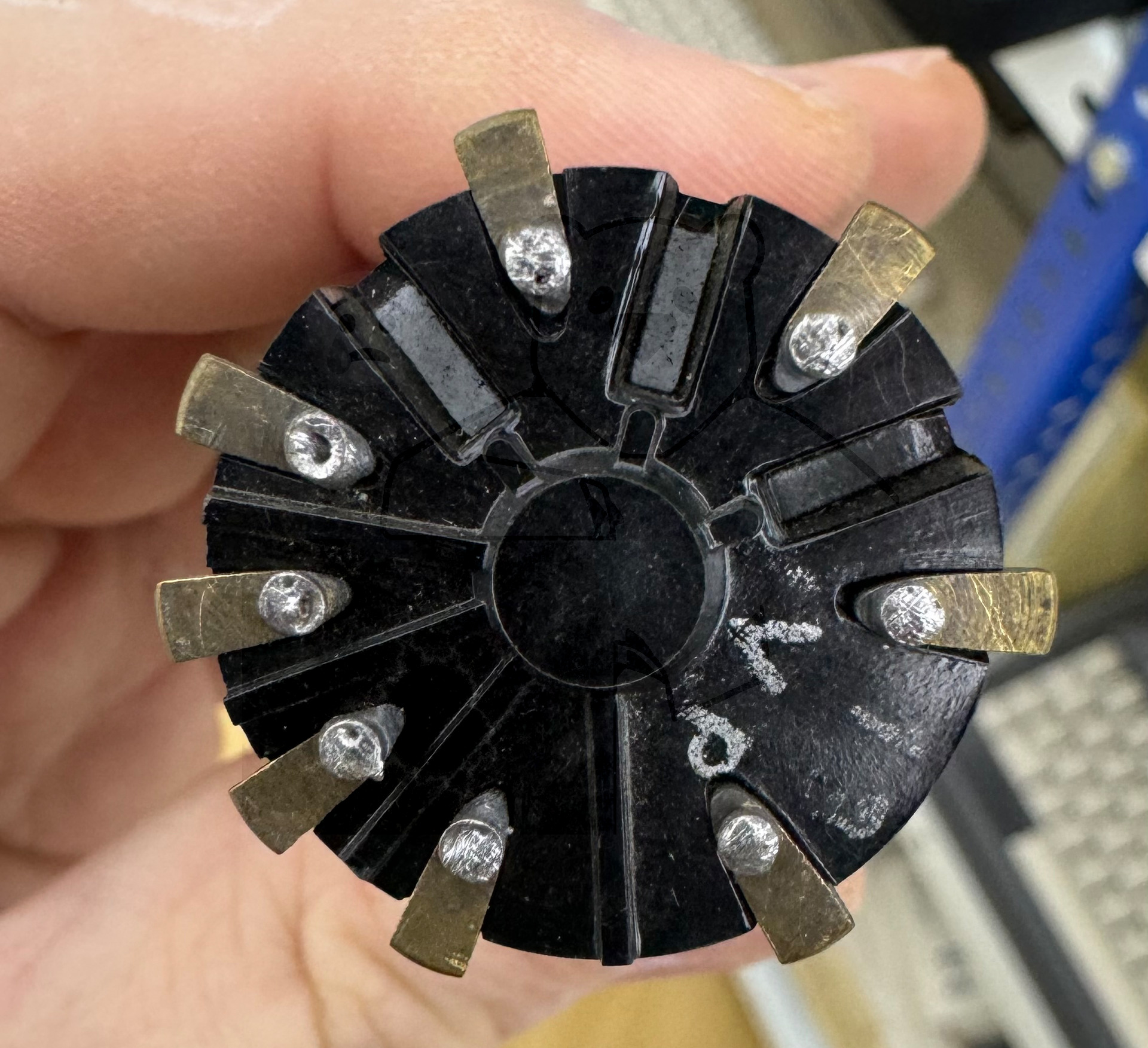

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:24:44

🔎 Beschreibung der Systeme für die Röhre: EF6

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

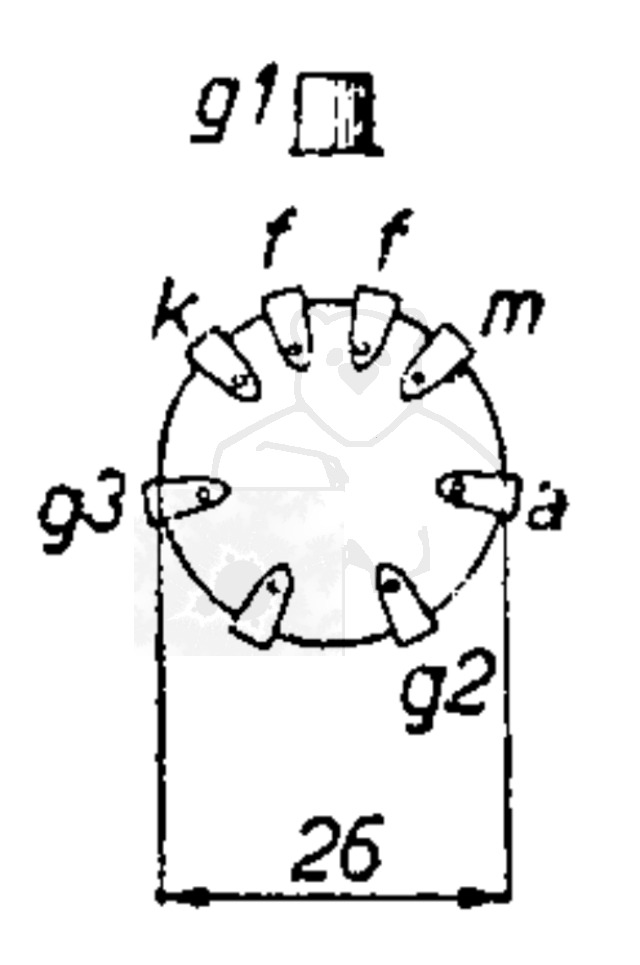

🔎 Sockelschaltung der EF6

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF6
Anwendung EF6 Version 1 [www.tubedata.info].pdf (481 kB)
Anwendung EF6 Version 2 [www.tubedata.info].pdf (497 kB)
Anwendung EF6 Version 3 [www.tubedata.info].pdf (181 kB)
Anwendung EF6 Version 4 [www.tubedata.info].pdf (183 kB)
Anwendung EF6 Version 5 [www.tubedata.info].pdf (483 kB)
Pruefkarte EF1 EF6 EF7 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte EF6 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
