Daten und Bilder der Röhre: EF50

🔎 Beschreibung der Röhre: EF50

Name	EF50
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 9pol. → Liste aller Röhren mit: Loktal, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:22:57

🔎 Beschreibung der Systeme für die Röhre: EF50

	System 1
Kathode	6
Gitter 1	7
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung	5, 8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

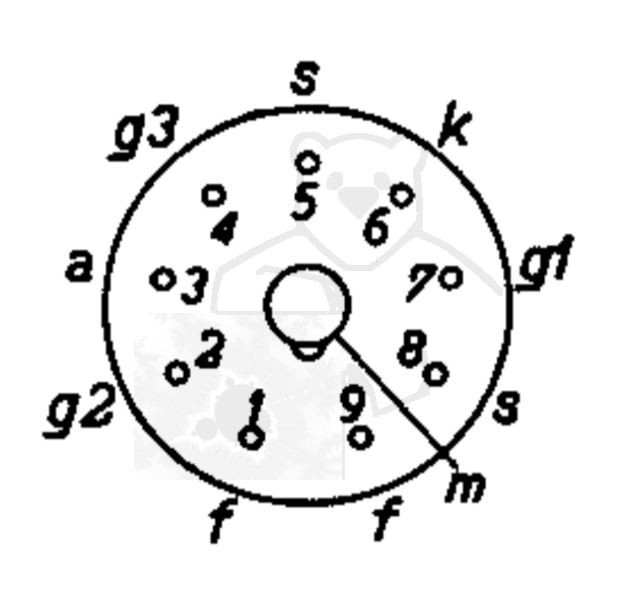

🔎 Sockelschaltung der EF50

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF50
Datenblatt EF50 Mullard Version 1 [www.tubedata.info].pdf (689 kB)
Datenblatt EF50 Mullard Version 2 [www.tubedata.info].pdf (748 kB)
Datenblatt EF50 Mullard Version 3 [www.tubedata.info].pdf (53 kB)
Datenblatt EF50 Philips.pdf (39 kB)
Datenblatt EF50 Valvo.pdf (16 kB)
Pruefkarte EF50 EF53 VT250 VR91 10E-92 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)
Pruefkarte EF50 VR91 EF53 63SPT - Funke W19 Roehrenpruefer.pdf (152 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EF50

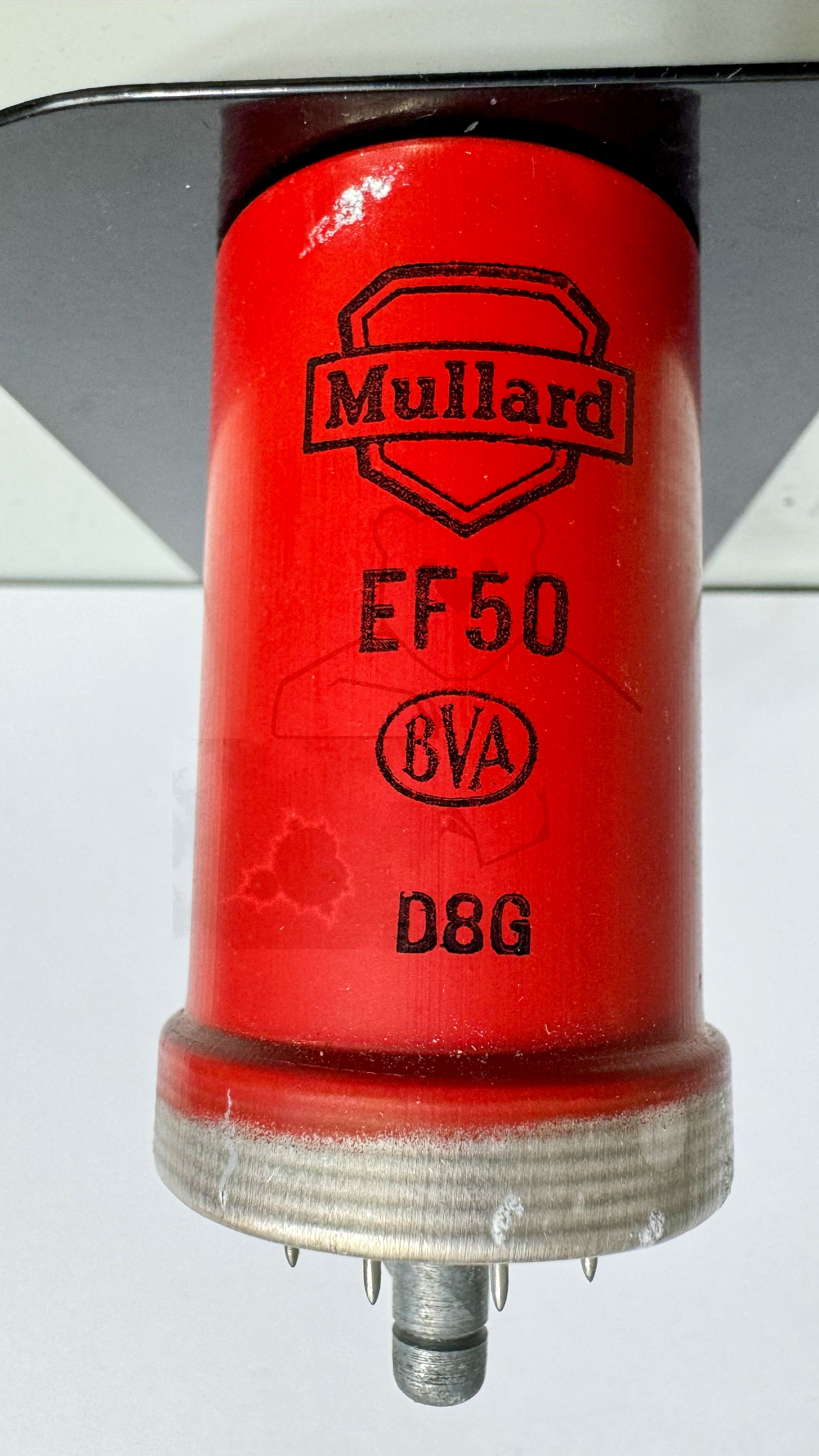

Röhre EF50 #4499 Bild 1

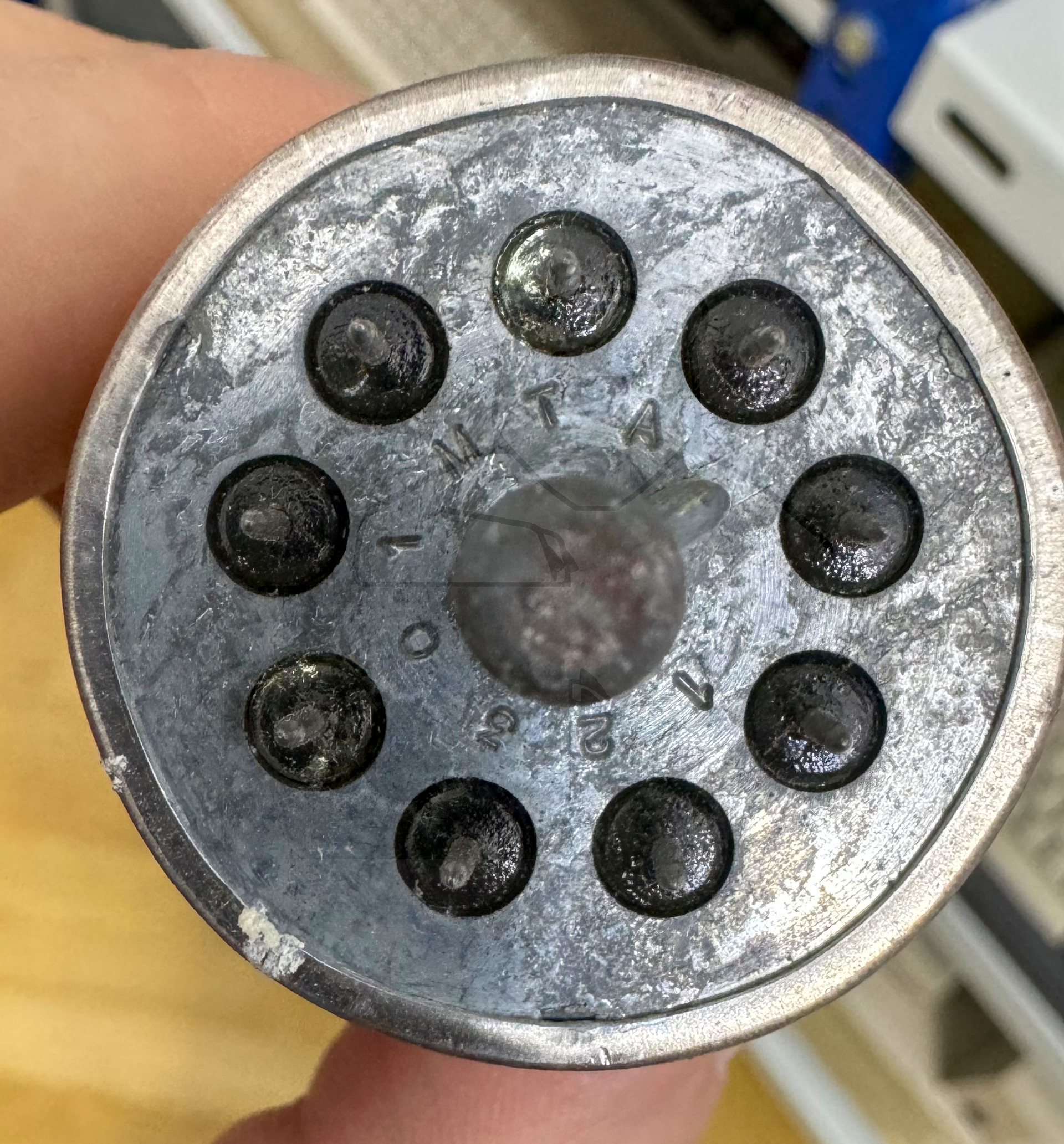

Röhre EF50 #4499 Bild 2

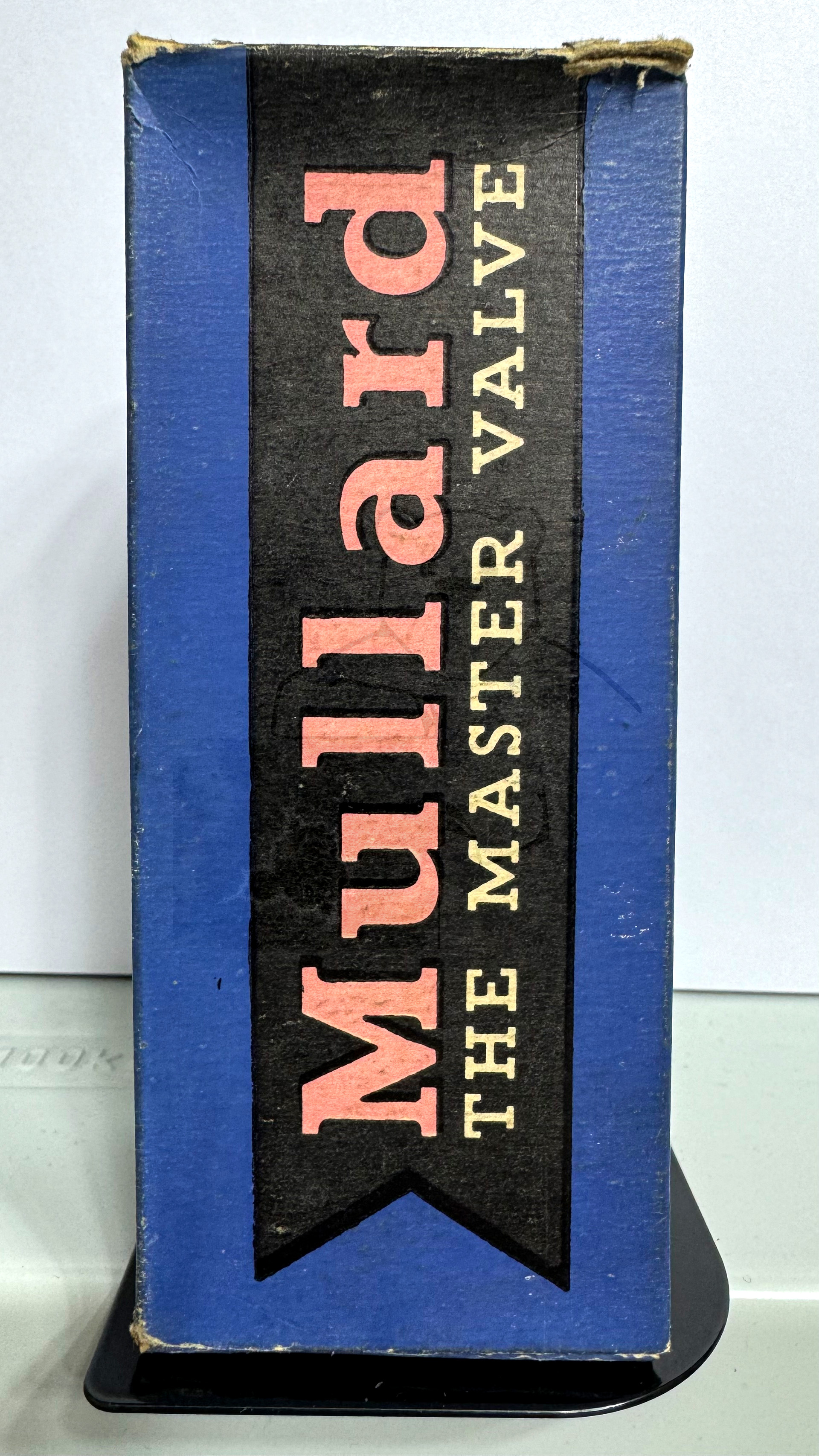

Röhre EF50 #4499 Verpackung Bild 1

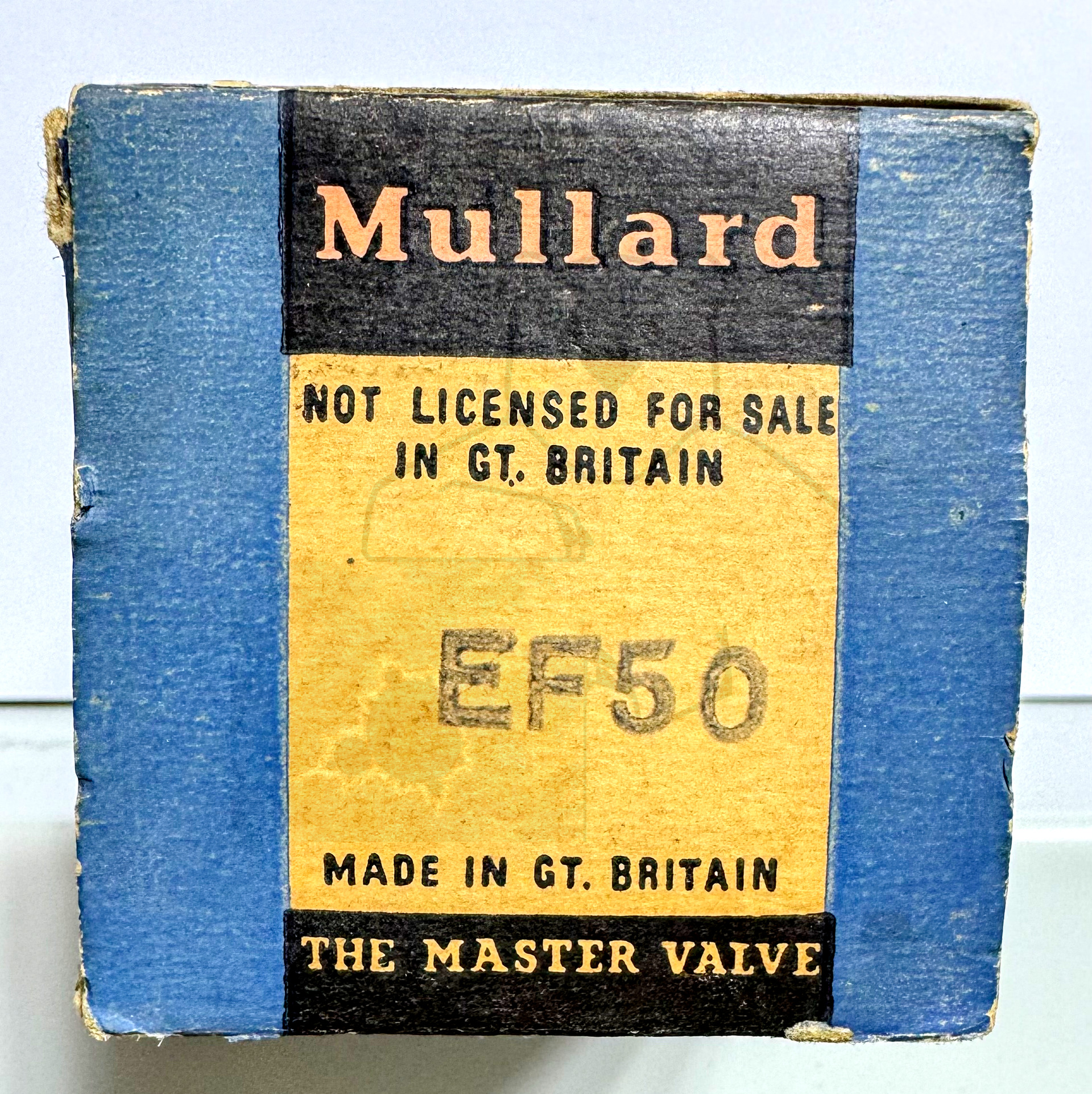

Röhre EF50 #4499 Verpackung Bild 2

🔎 Alle Röhren vom Typ EF50 in der Sammlung

→ EF50 Inventar: 04499 Hersteller: → Mullard
