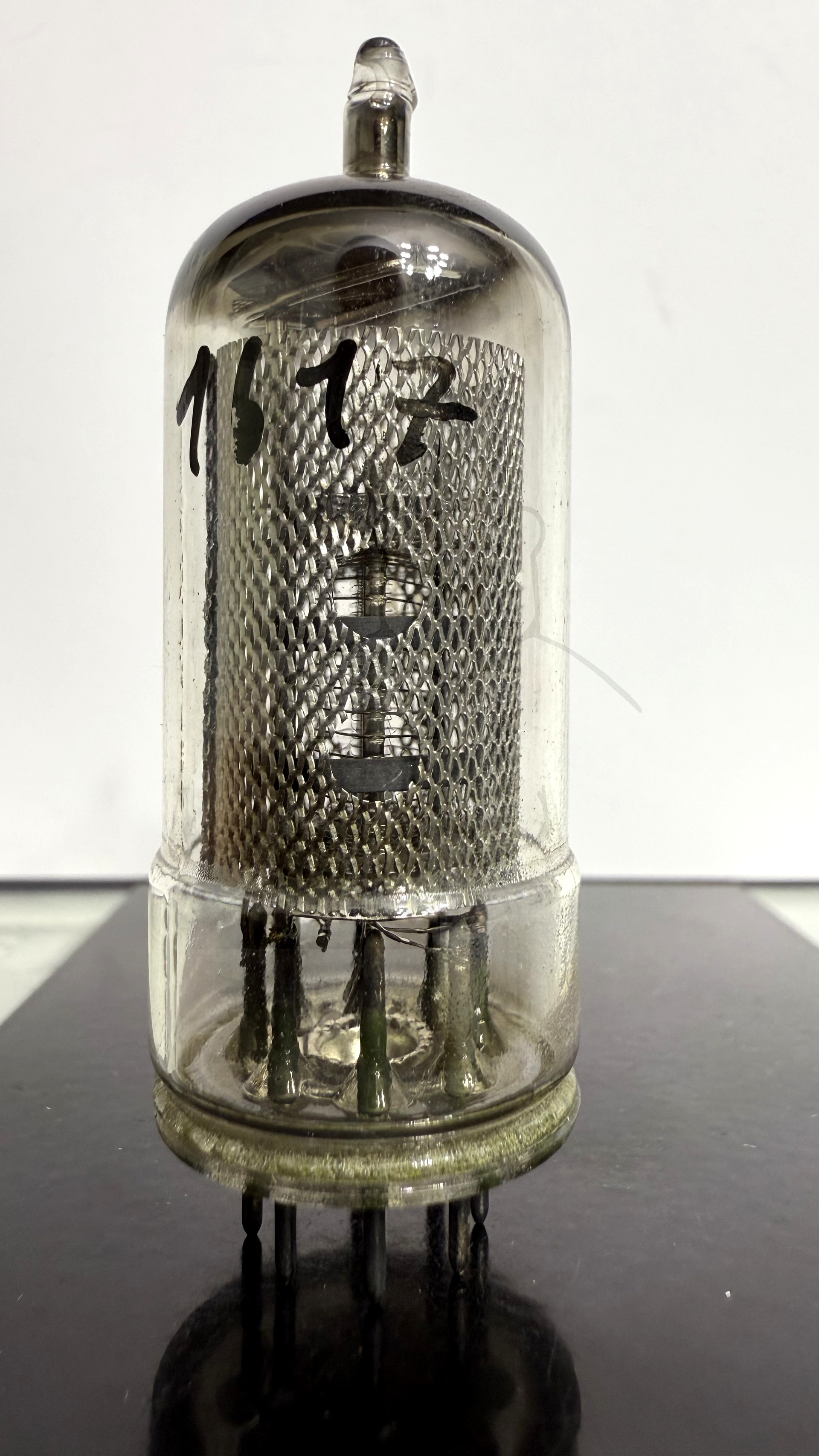

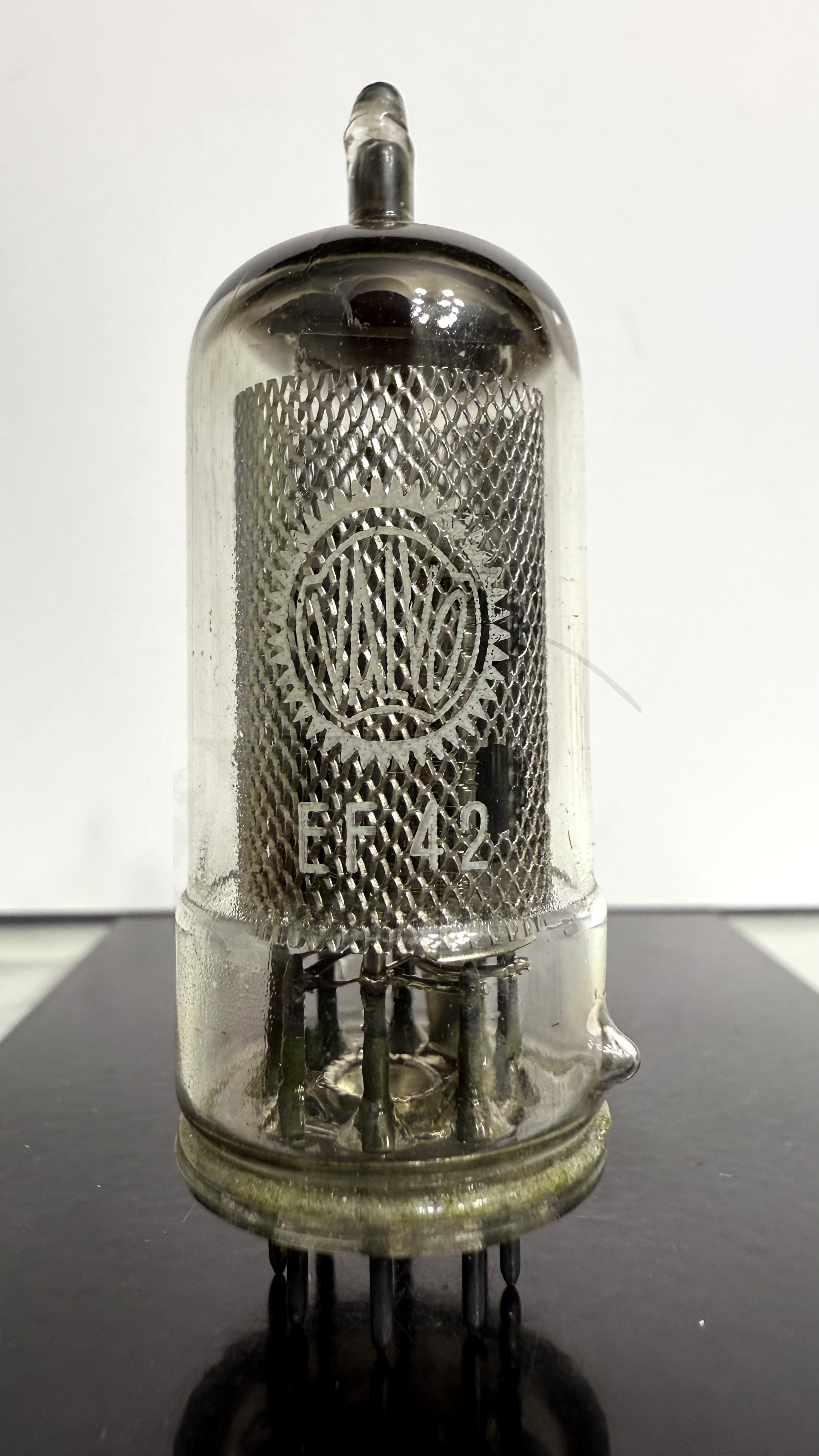

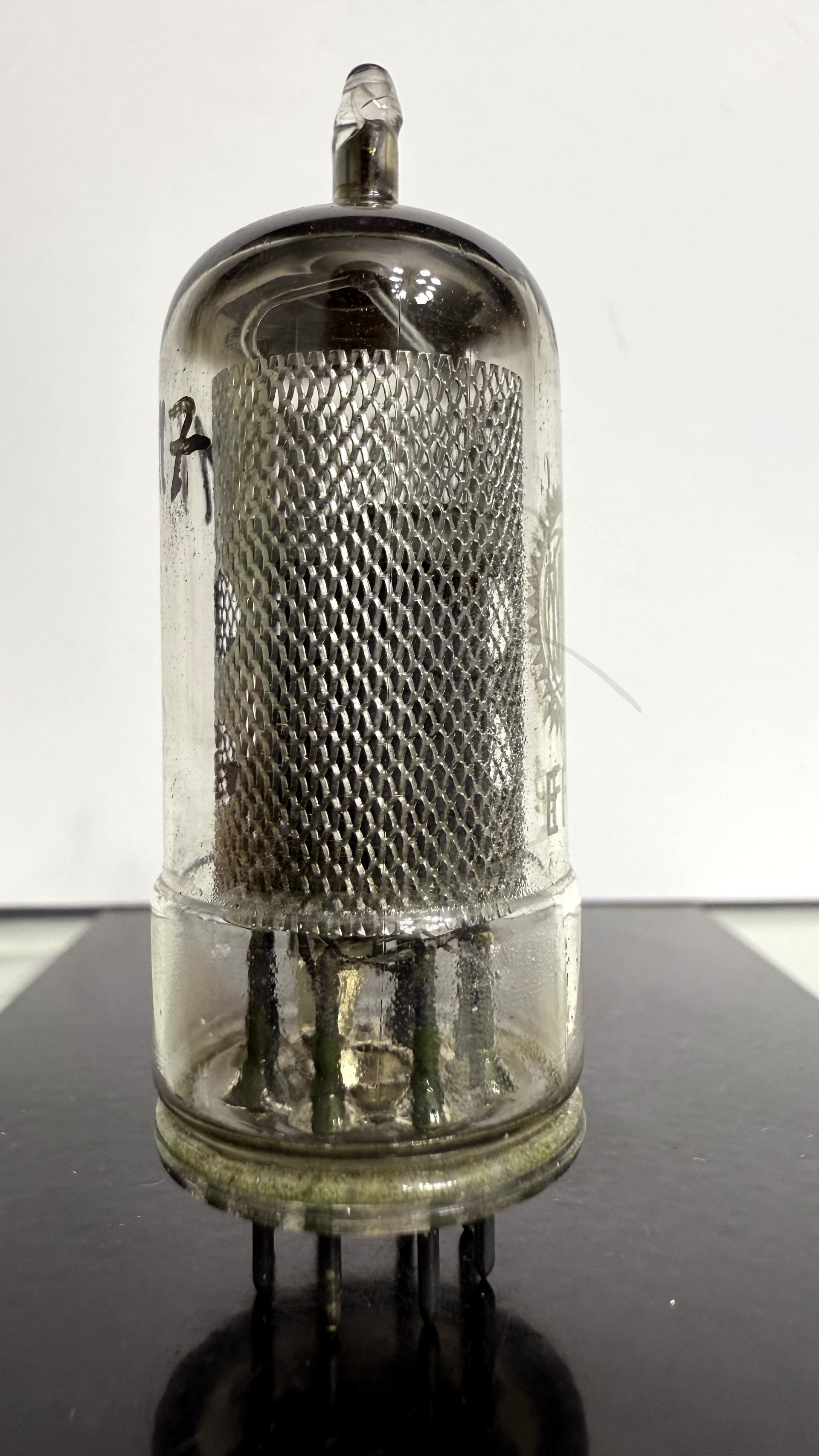

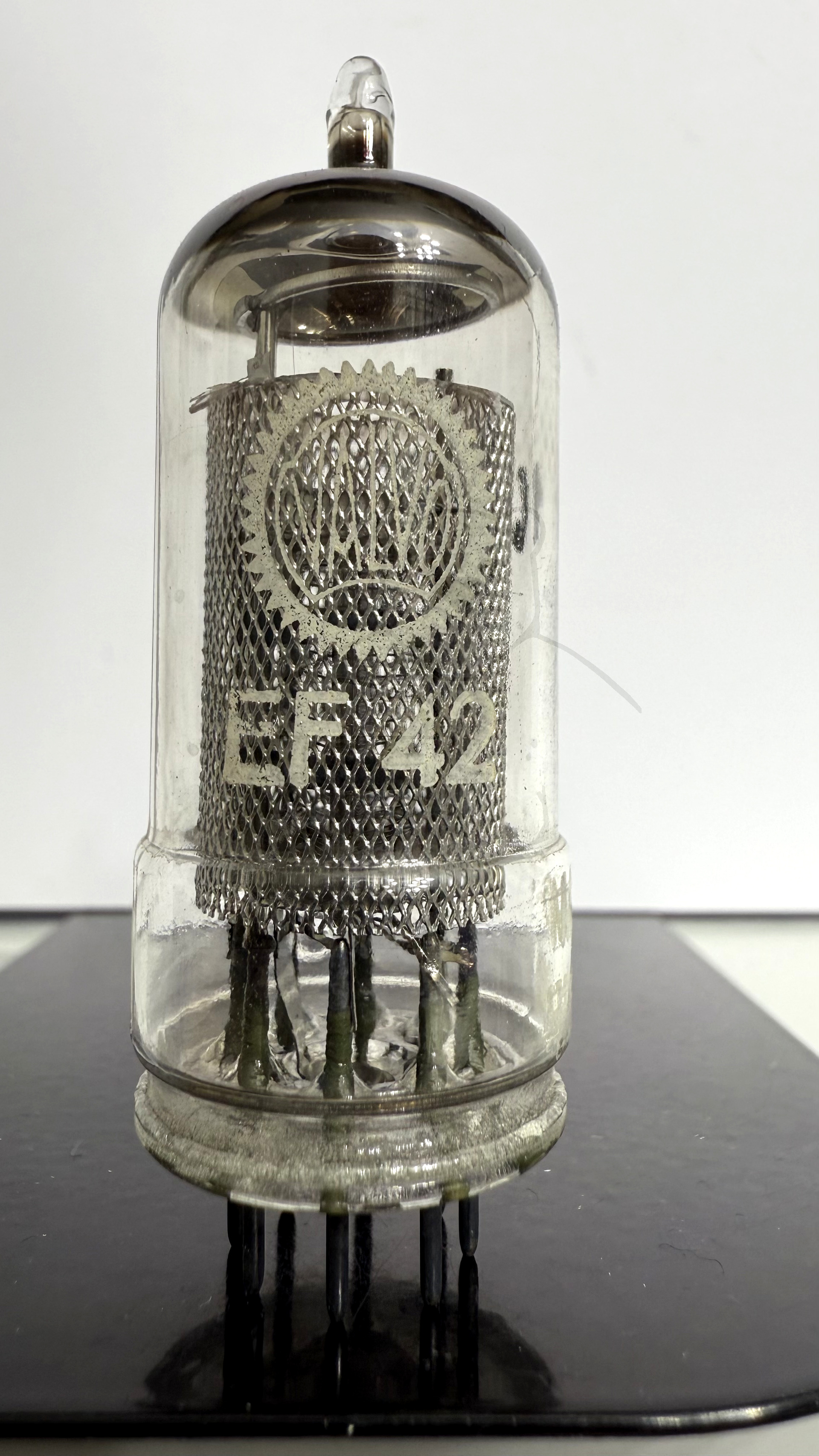

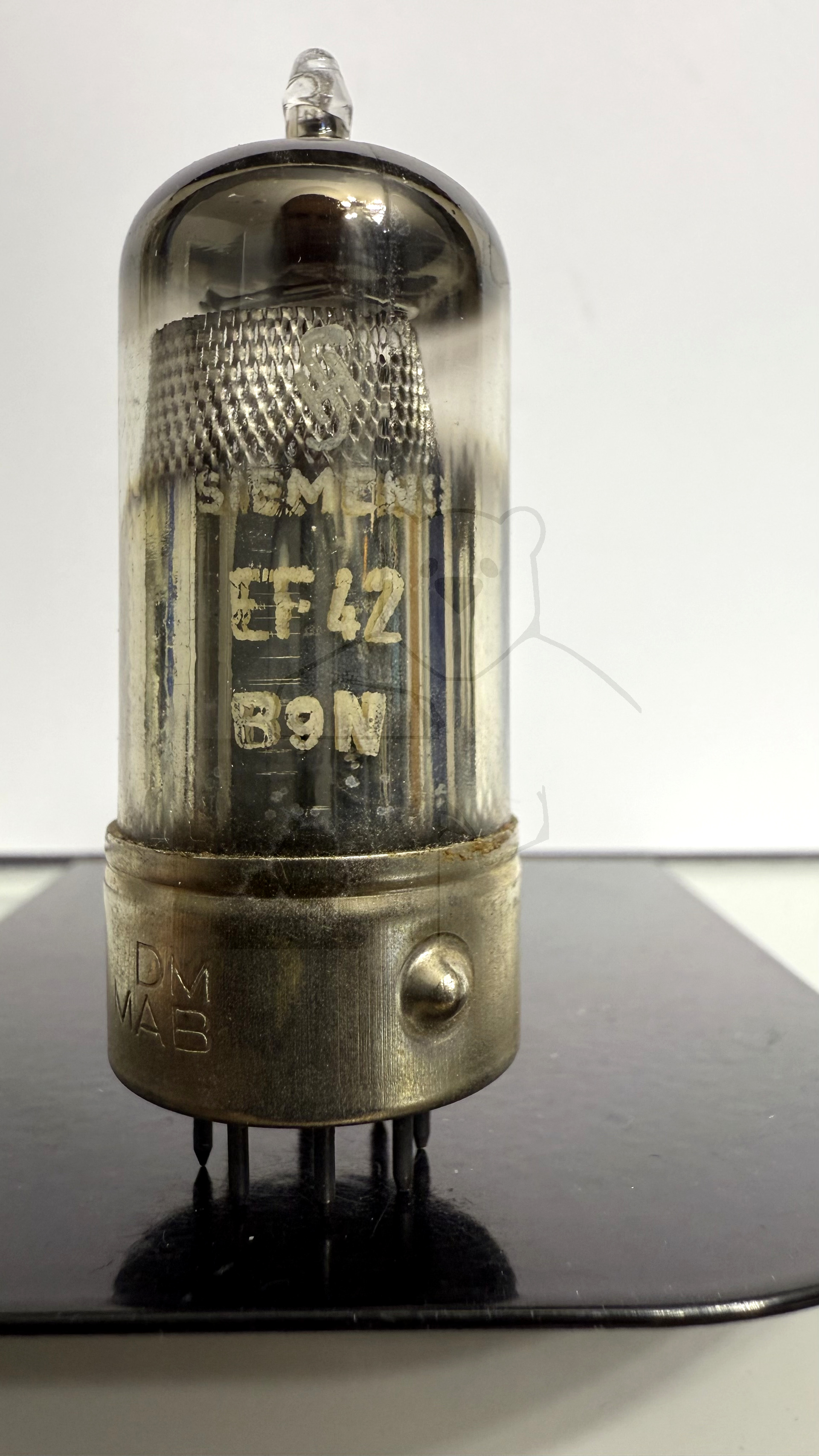

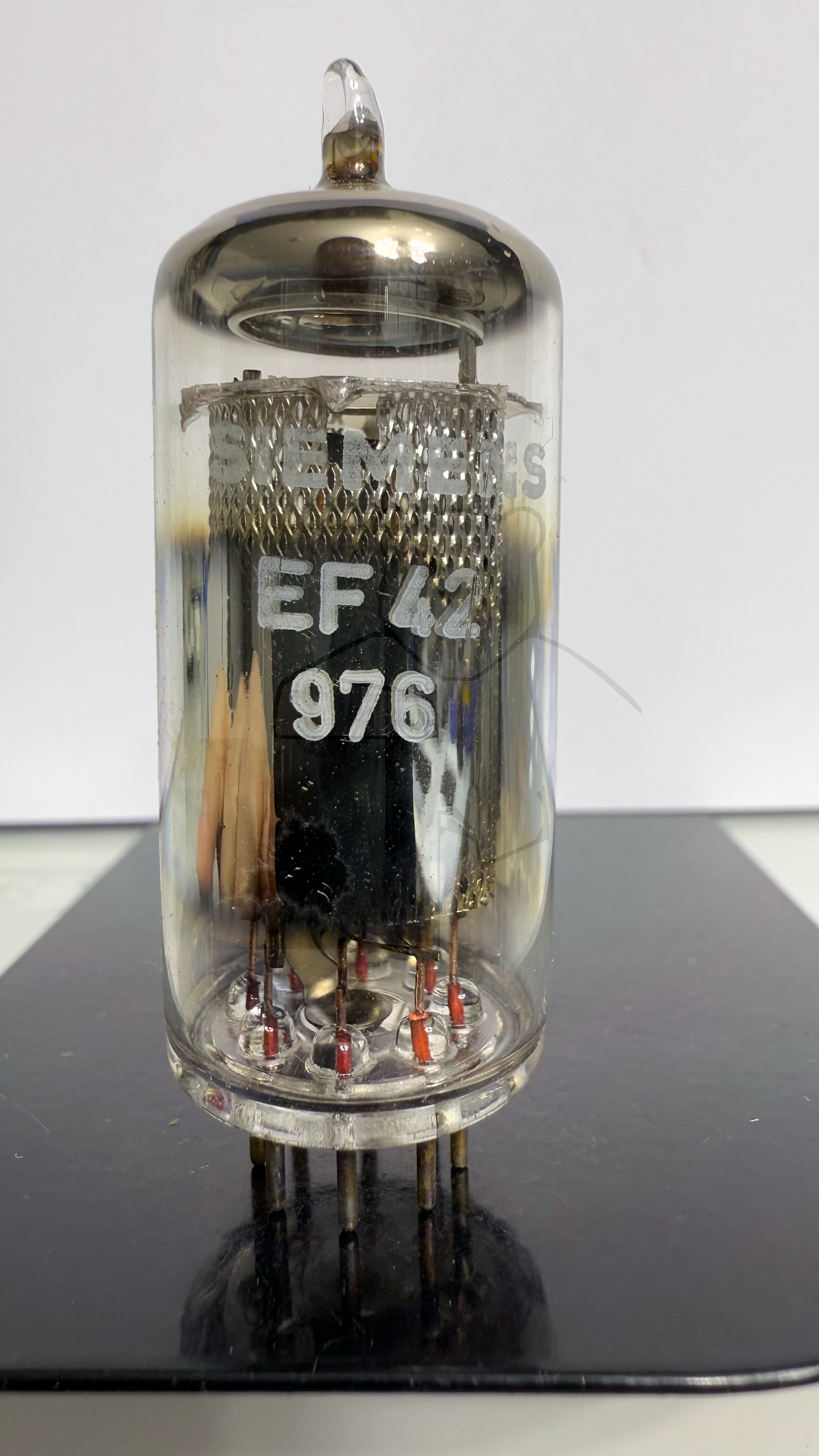

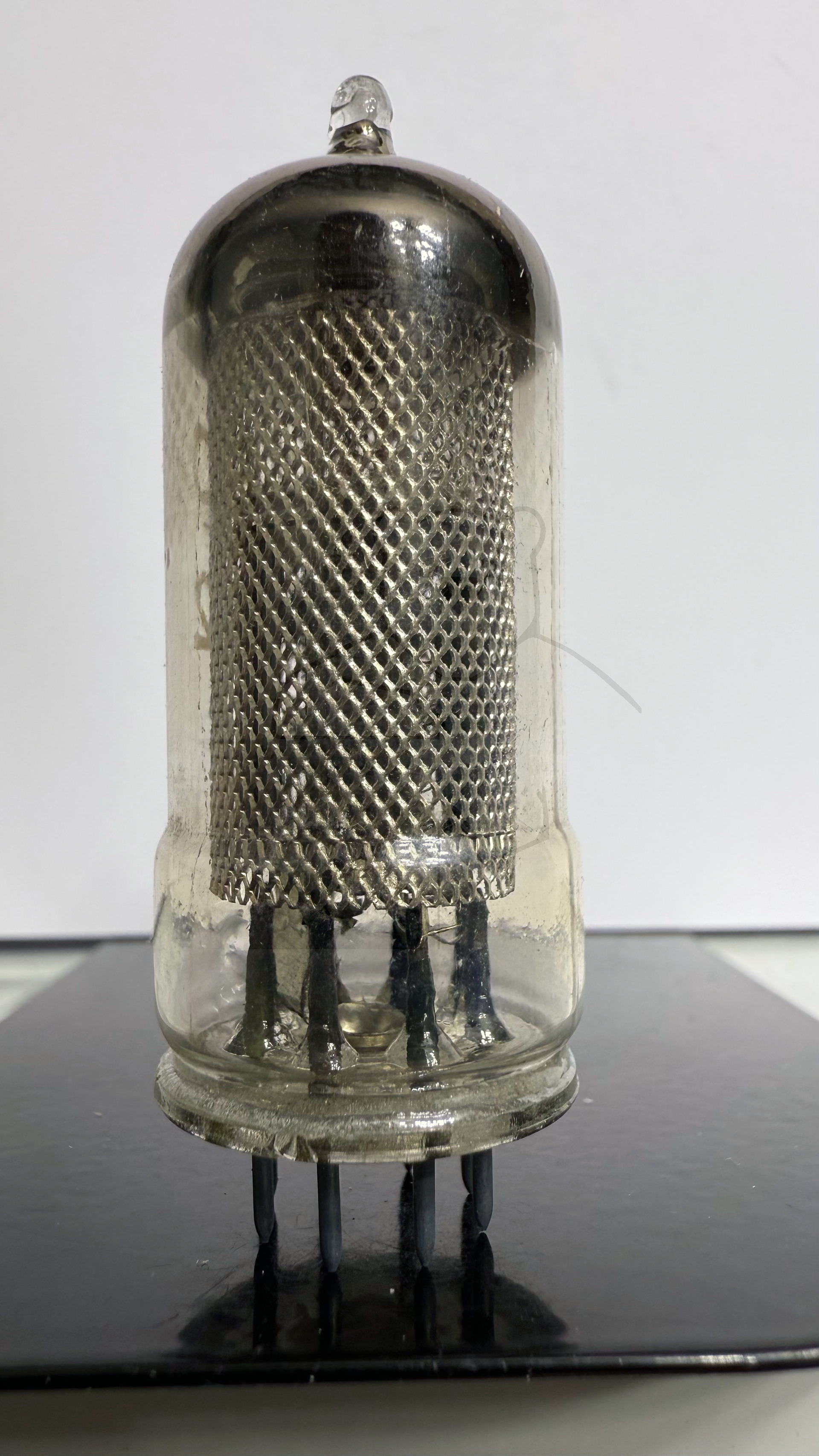

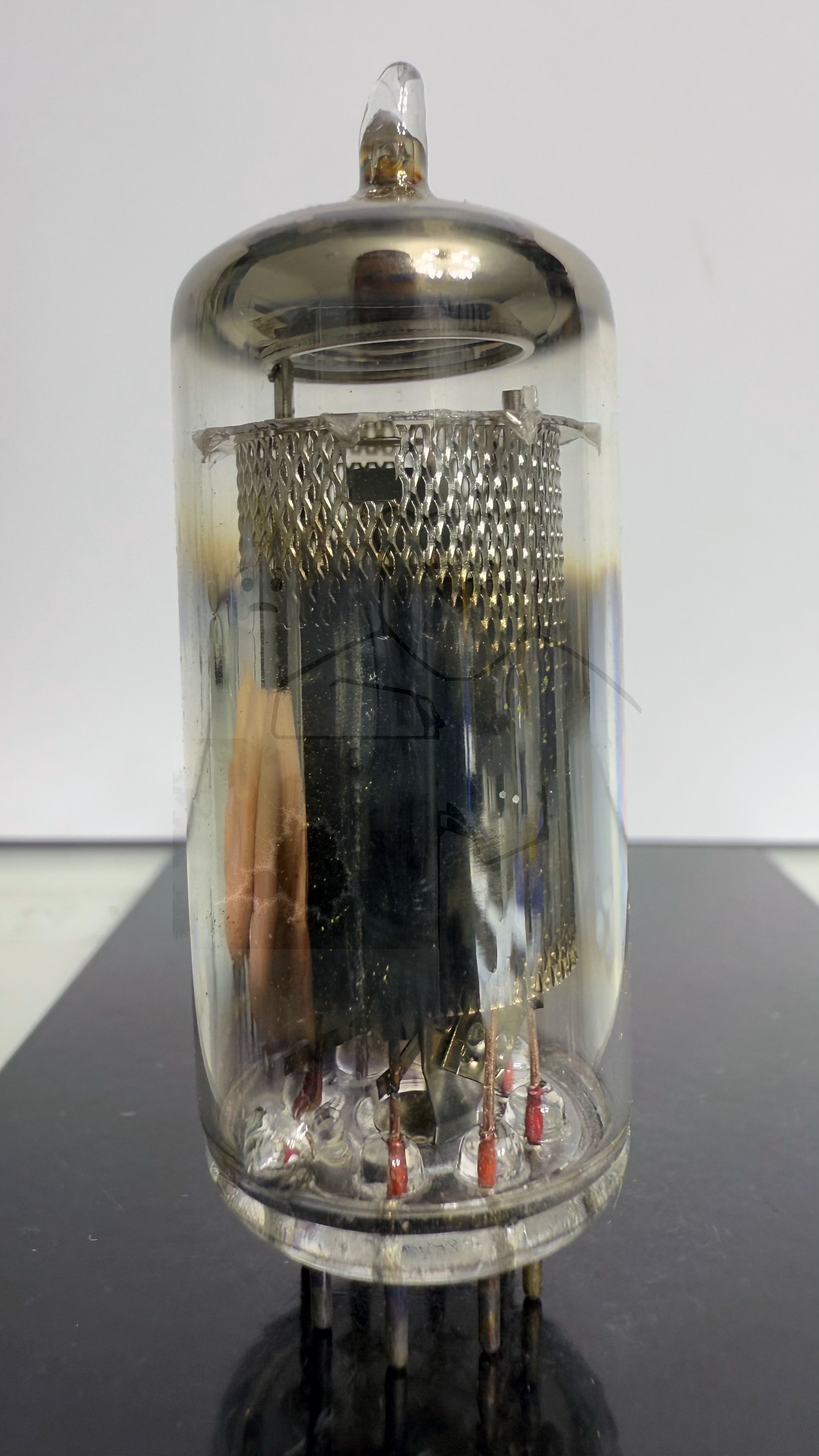

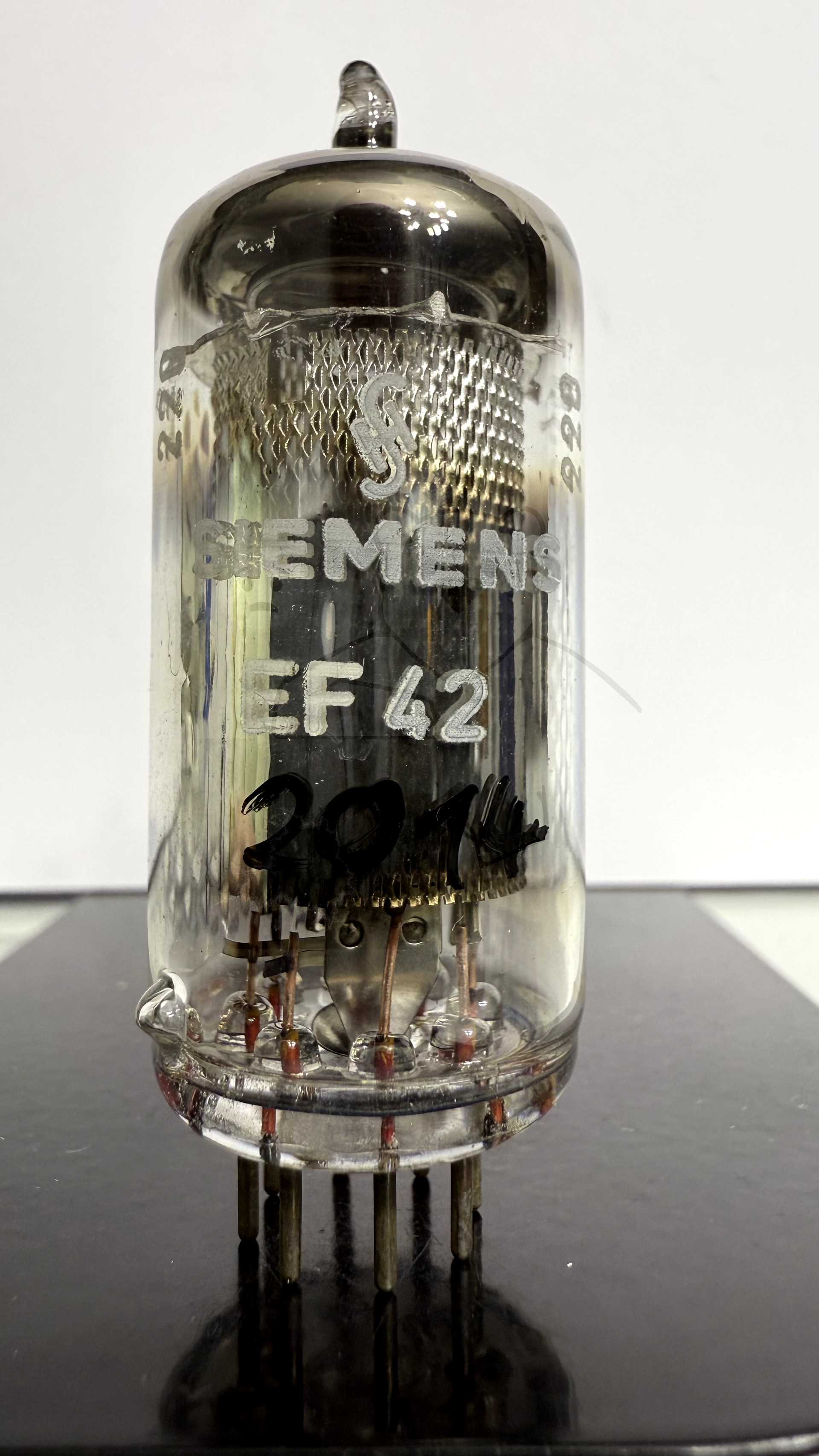

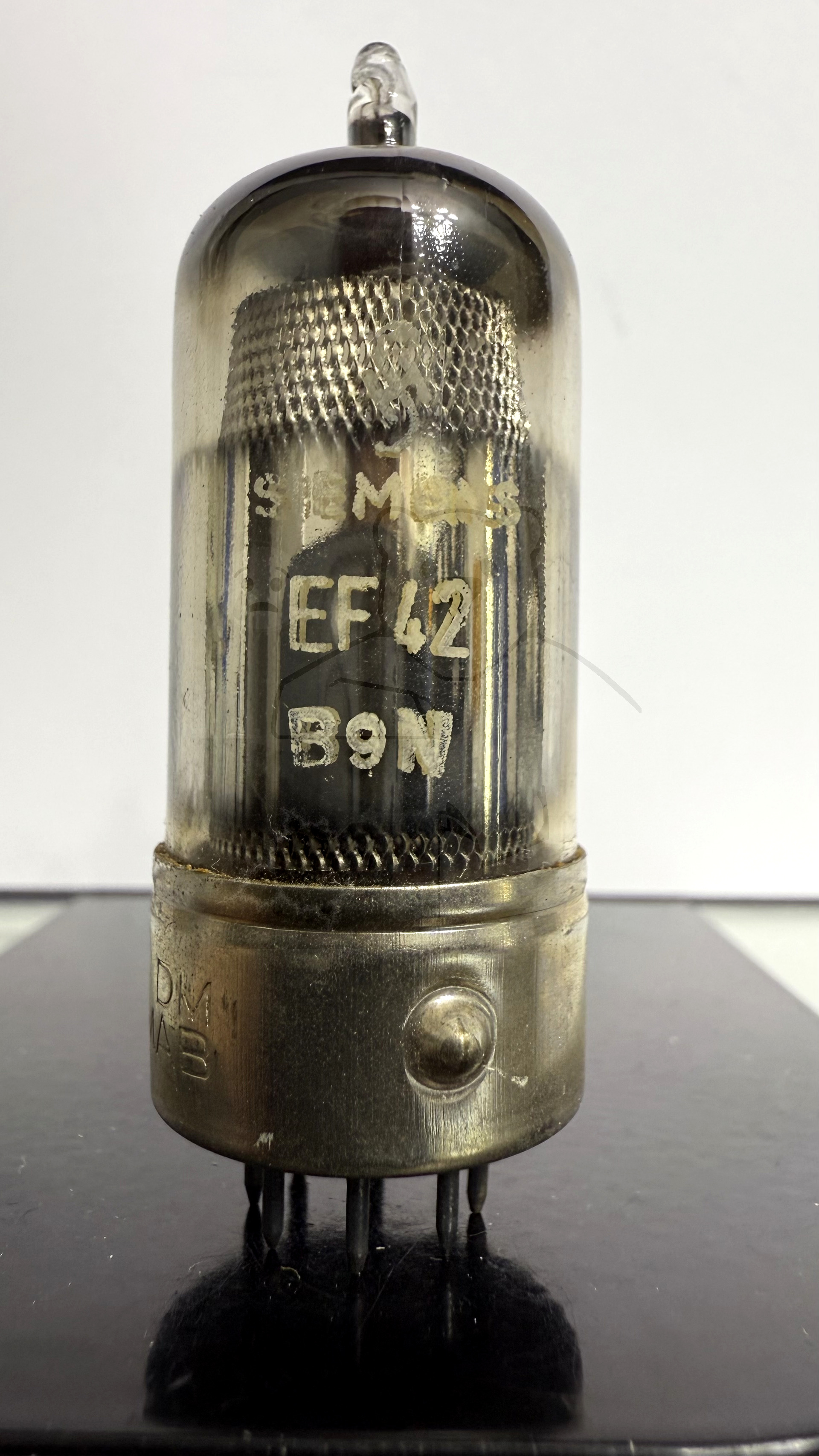

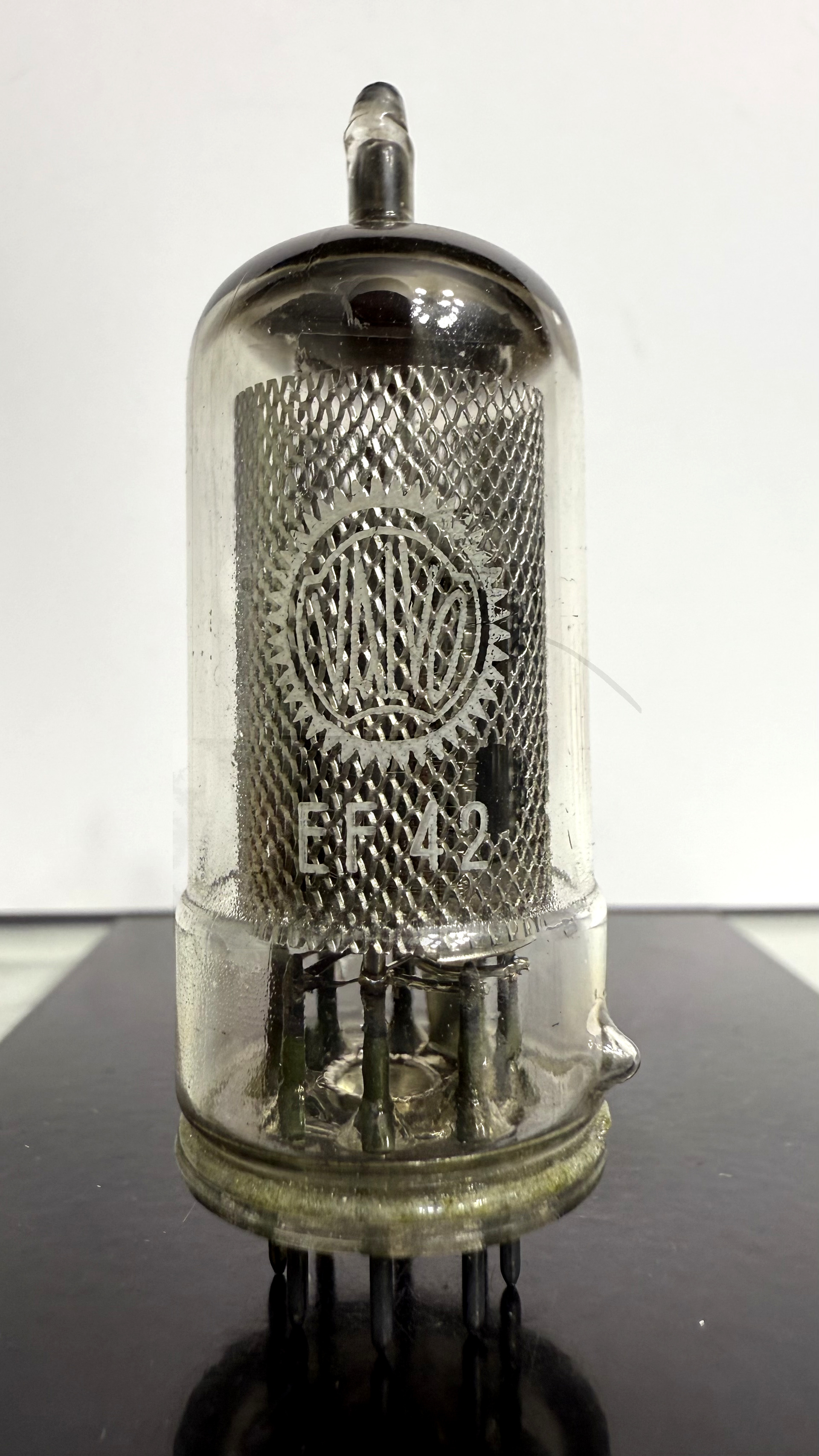

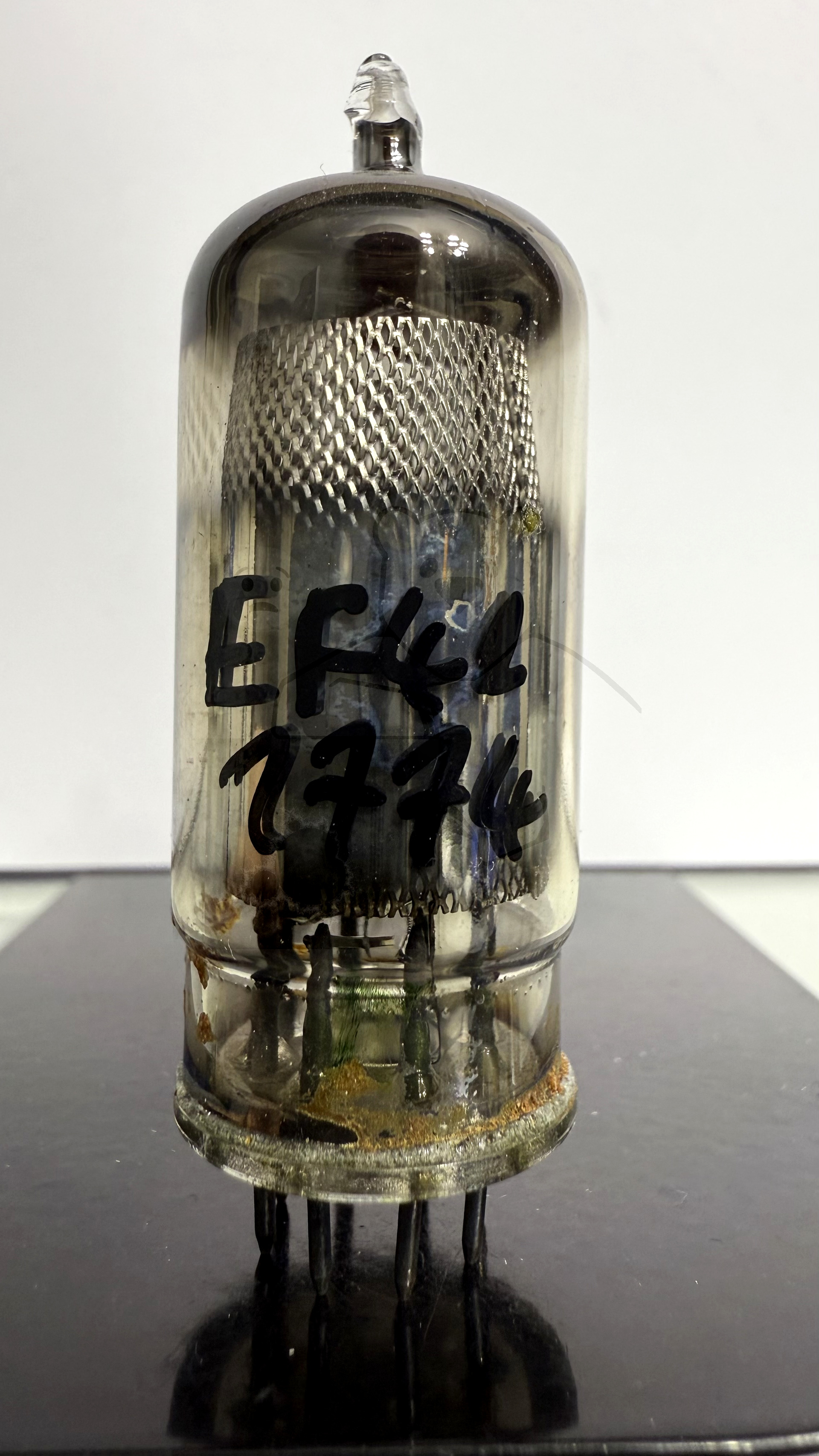

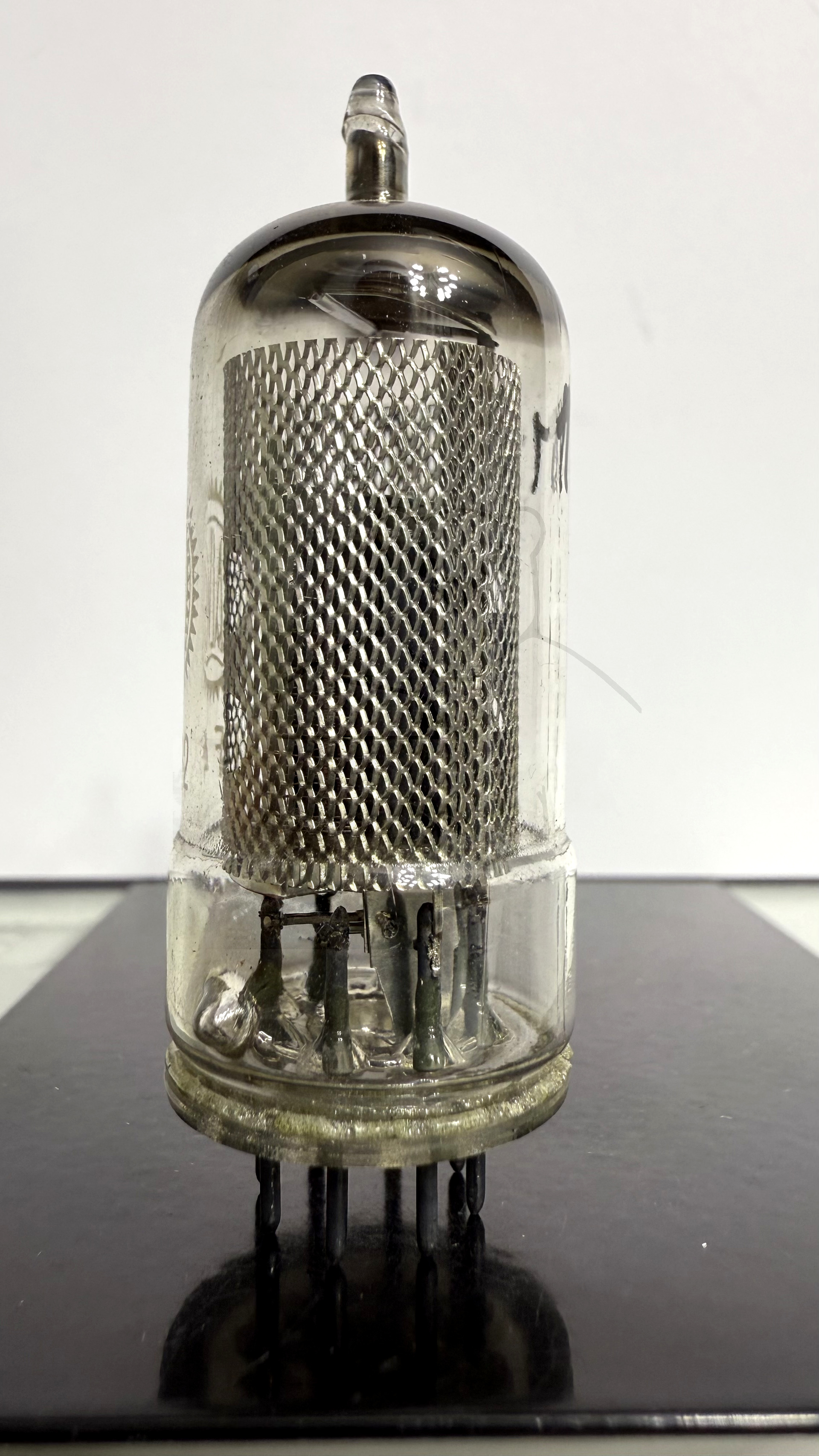

Daten und Bilder der Röhre: EF42

🔎 Beschreibung der Röhre: EF42

Name	EF42
Vergleichsname	BF62
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,33
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:21:10

🔎 Beschreibung der Systeme für die Röhre: EF42

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	3
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF42

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: EF42
Anwendung EF42 [www.tubedata.info].pdf (290 kB)
Anwendung EF42 Funkschau.pdf (79 kB)
Datenblatt EF42 La Radiotechnique [www.tubedata.info].pdf (56 kB)
Datenblatt EF42 Mazda Belvu [www.tubedata.info].pdf (127 kB)
Datenblatt EF42 Philips [www.tubedata.info].pdf (35 kB)
Pruefkarte EF42 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
