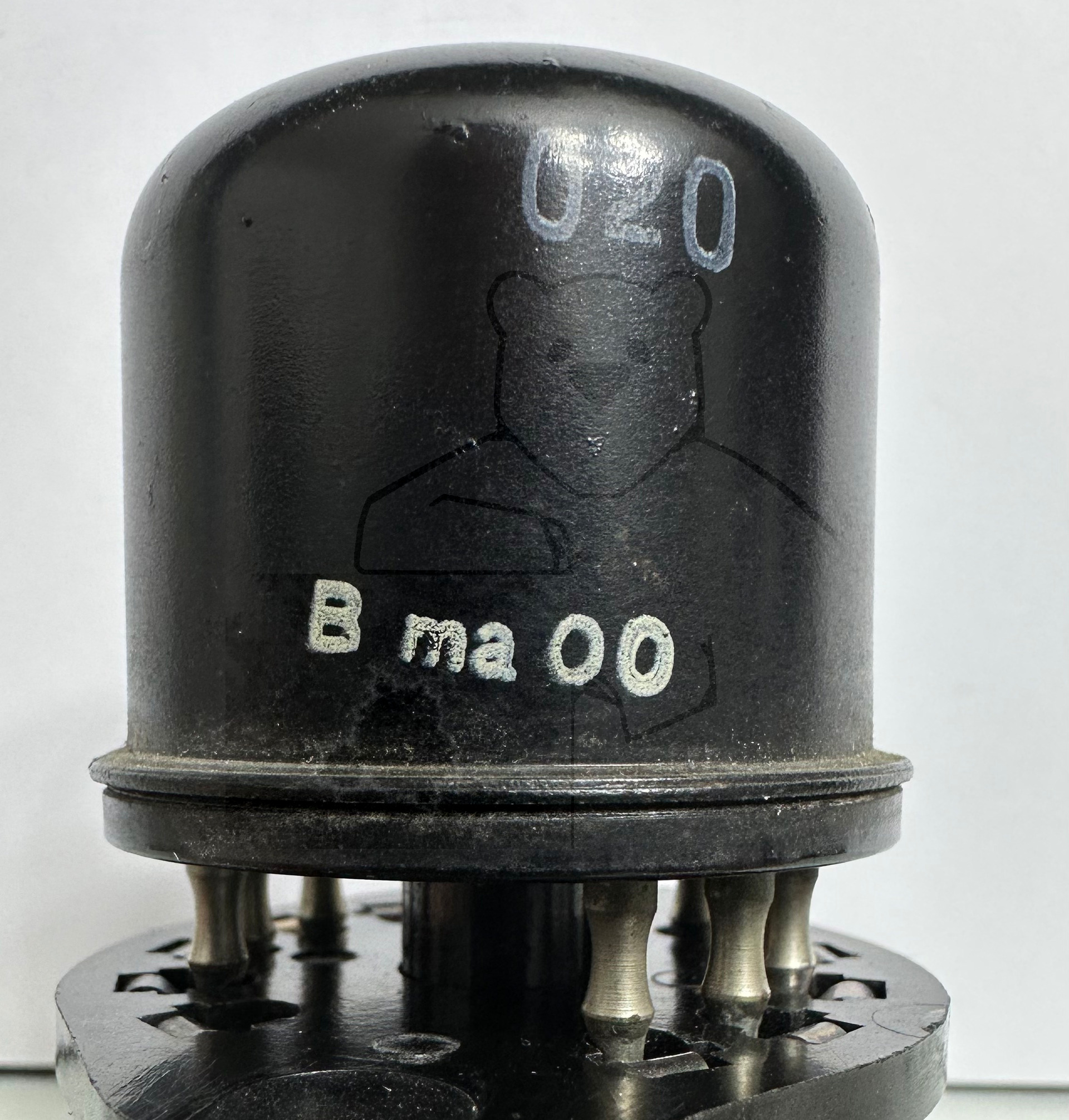

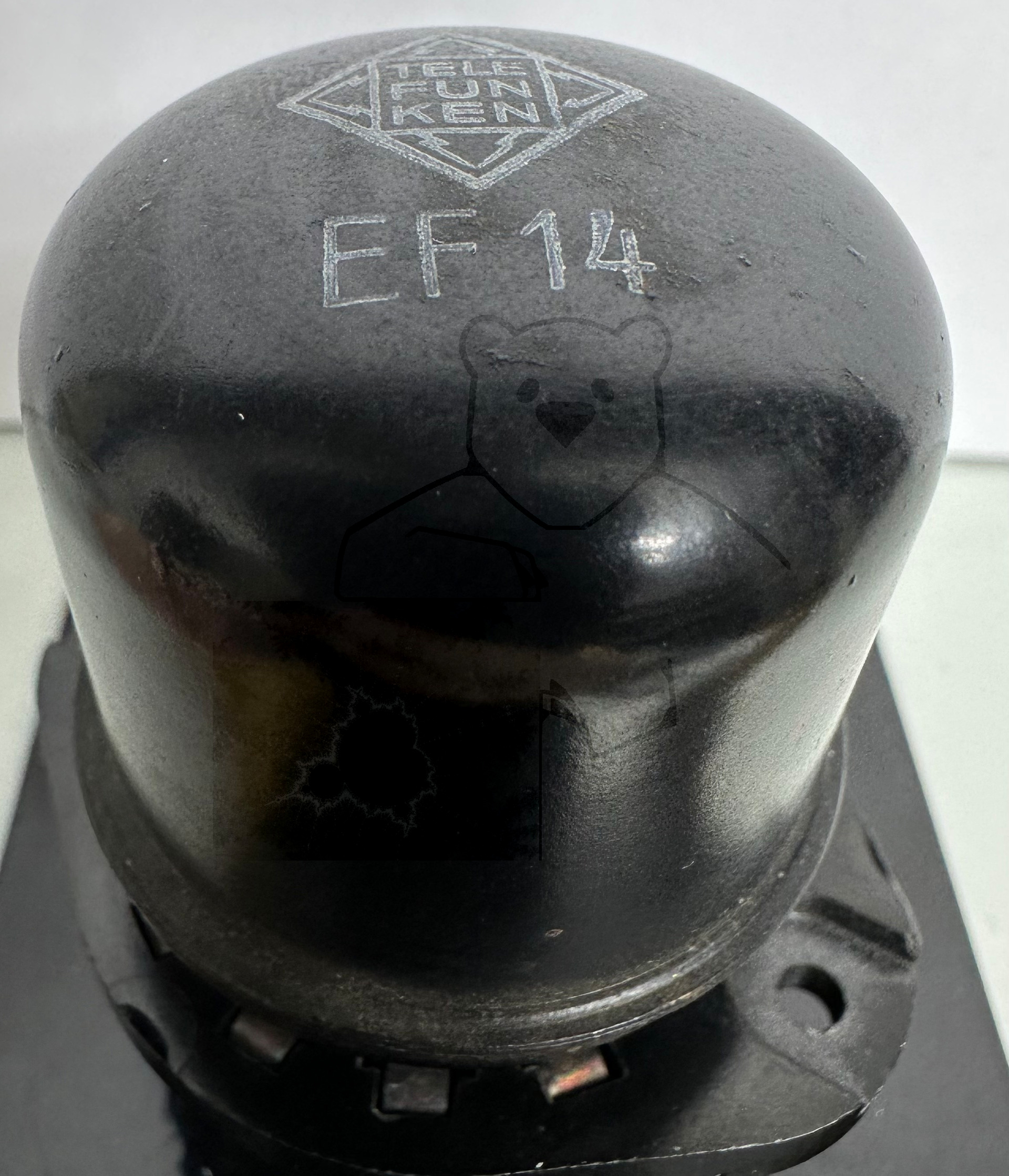

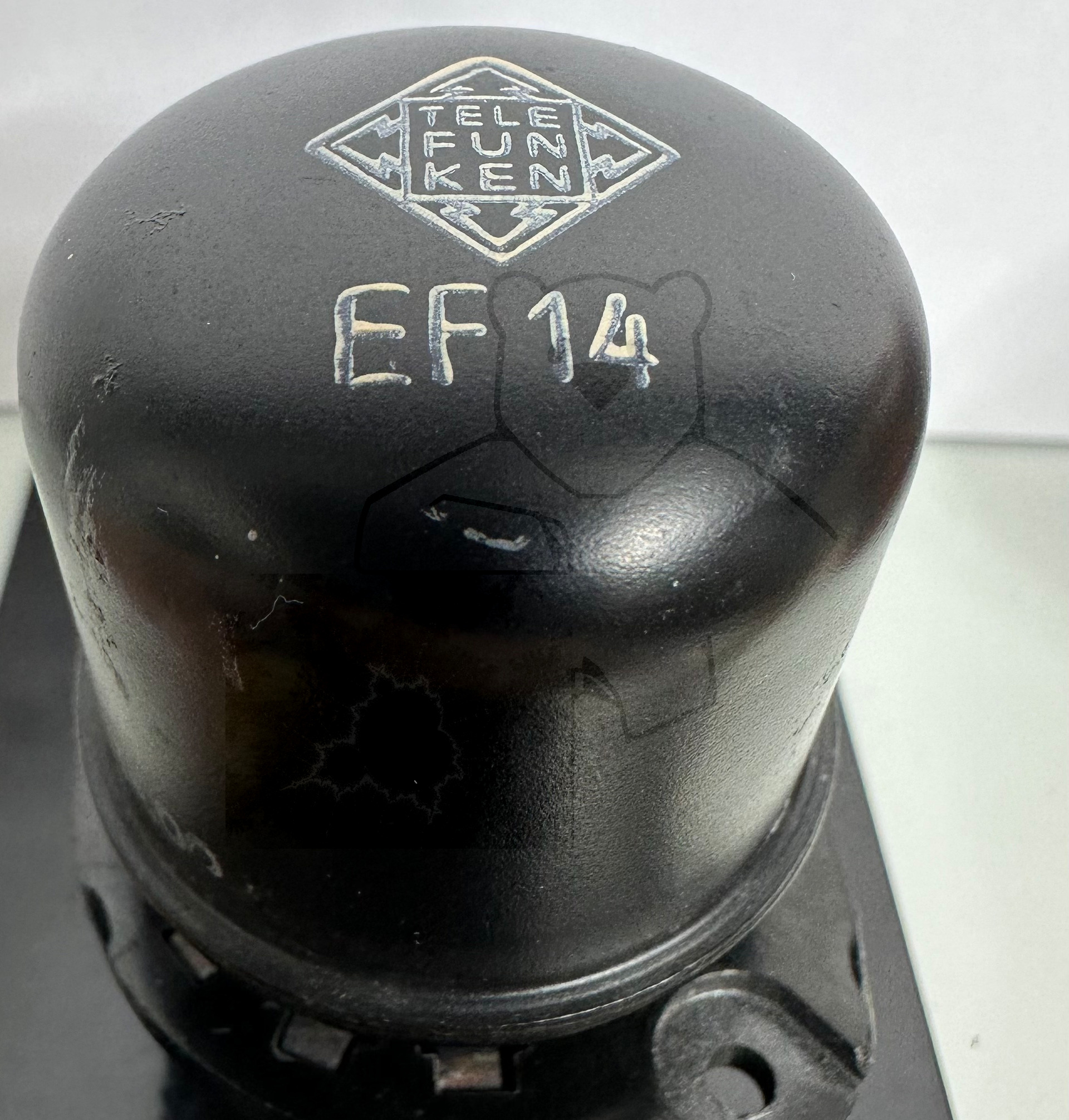

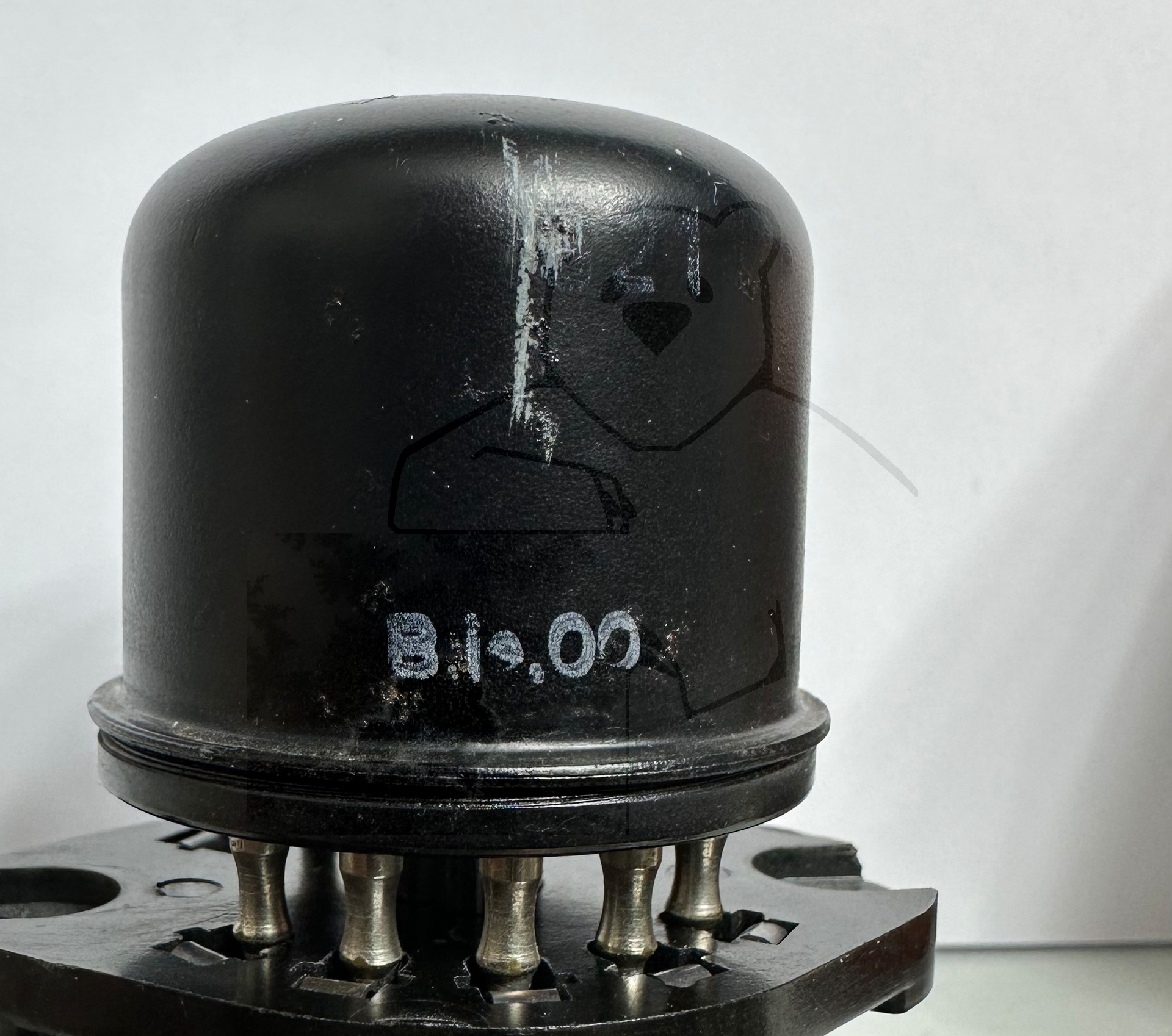

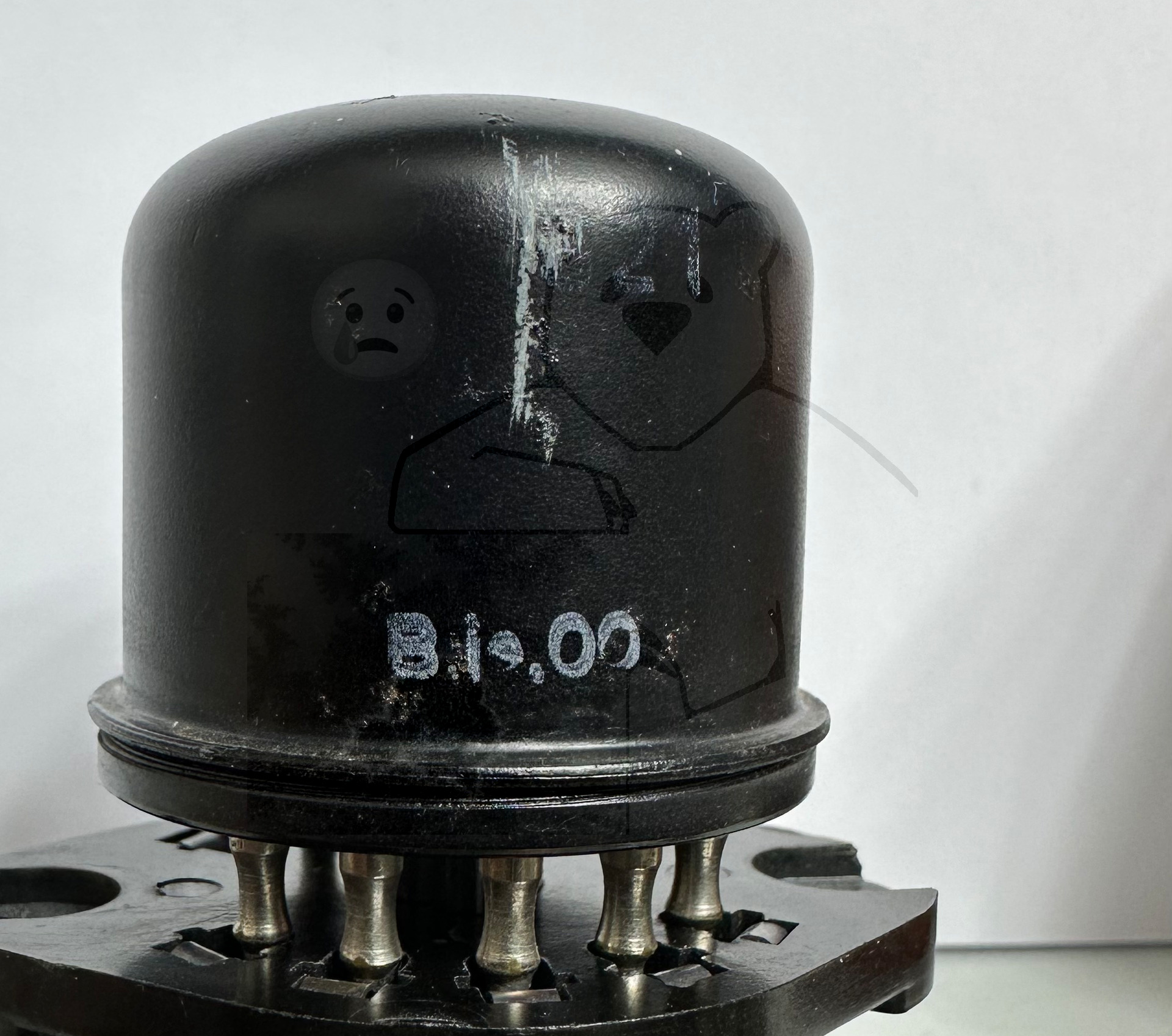

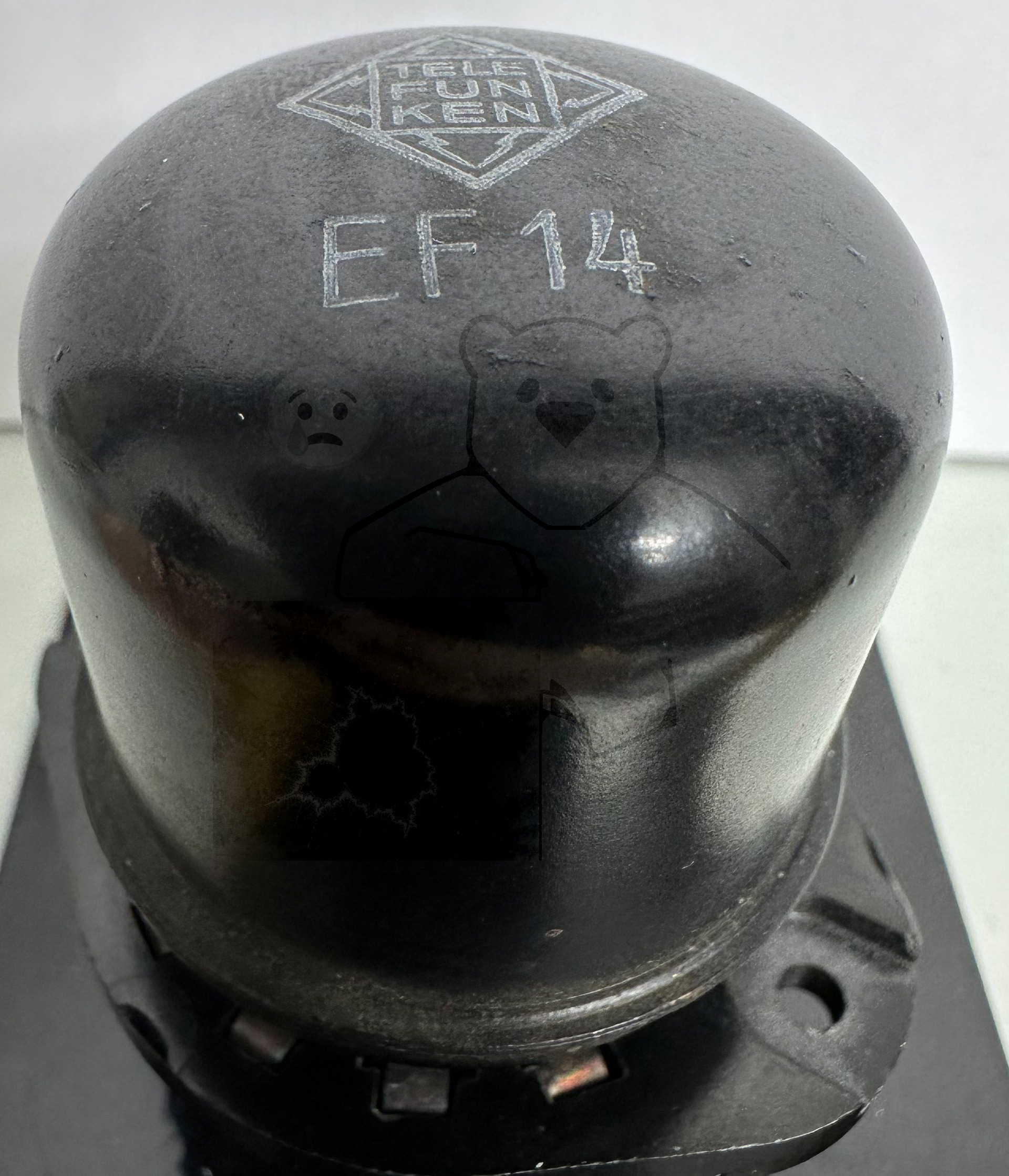

Daten und Bilder der Röhre: EF14

🔎 Beschreibung der Röhre: EF14

Name	EF14
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 01:48:04

🔎 Beschreibung der Systeme für die Röhre: EF14

	System 1
Kathode	7
Gitter 1	5
Gitter 2	1
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

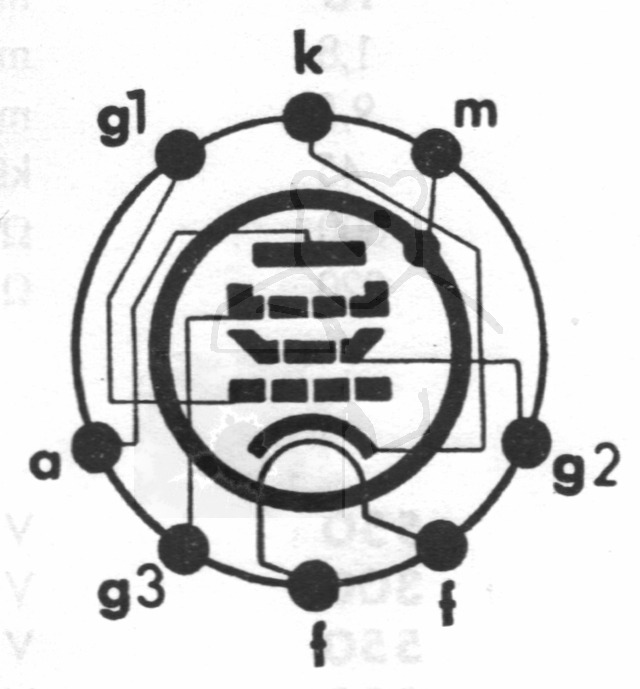

🔎 Sockelschaltung der EF14

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF14
Anwendung EF14.pdf (25 kB)
Datenblatt EF14 RFT.pdf (89 kB)
Datenblatt EF14 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2439 kB)
Pruefkarte EF14 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte EF14 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
