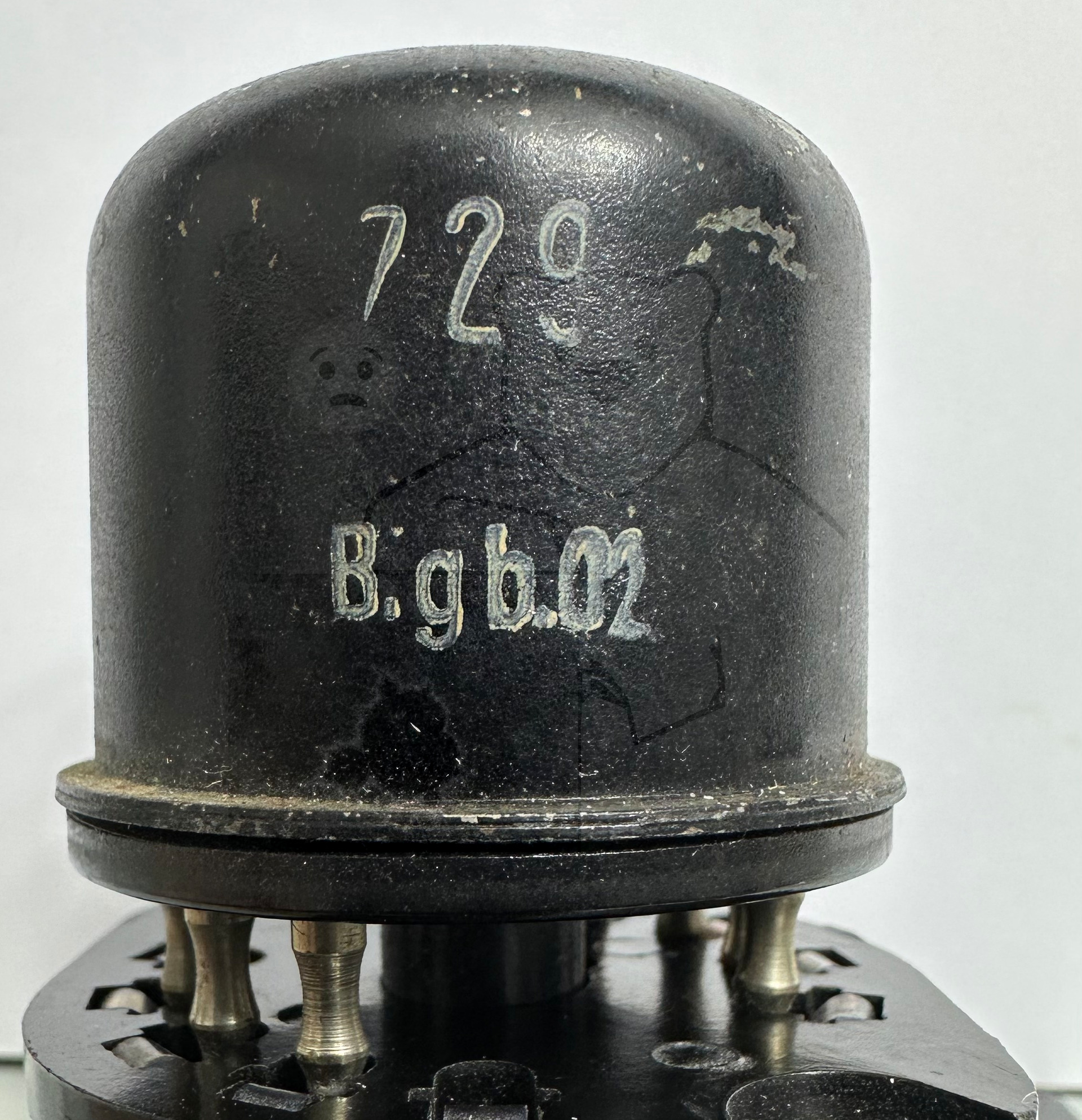

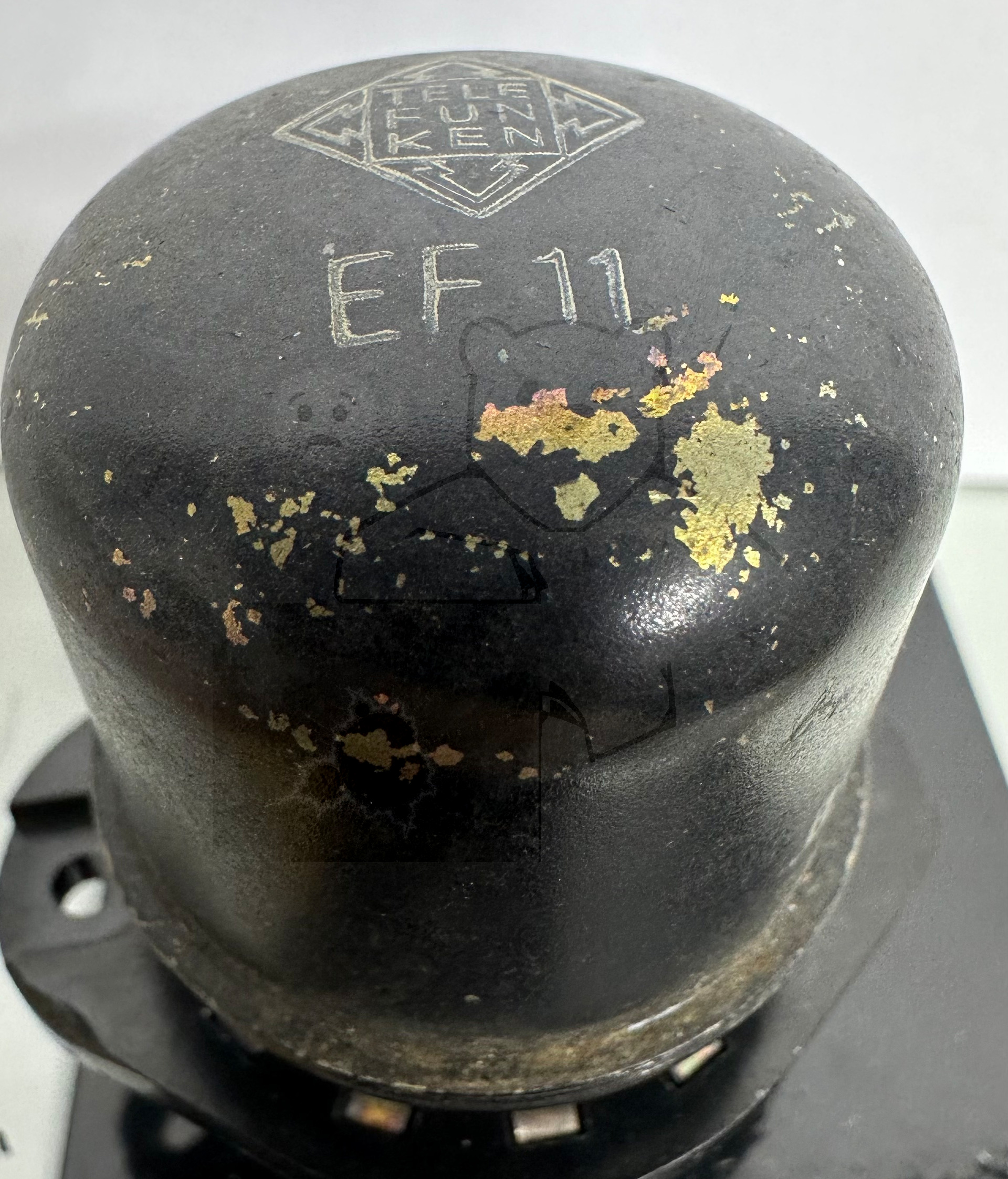

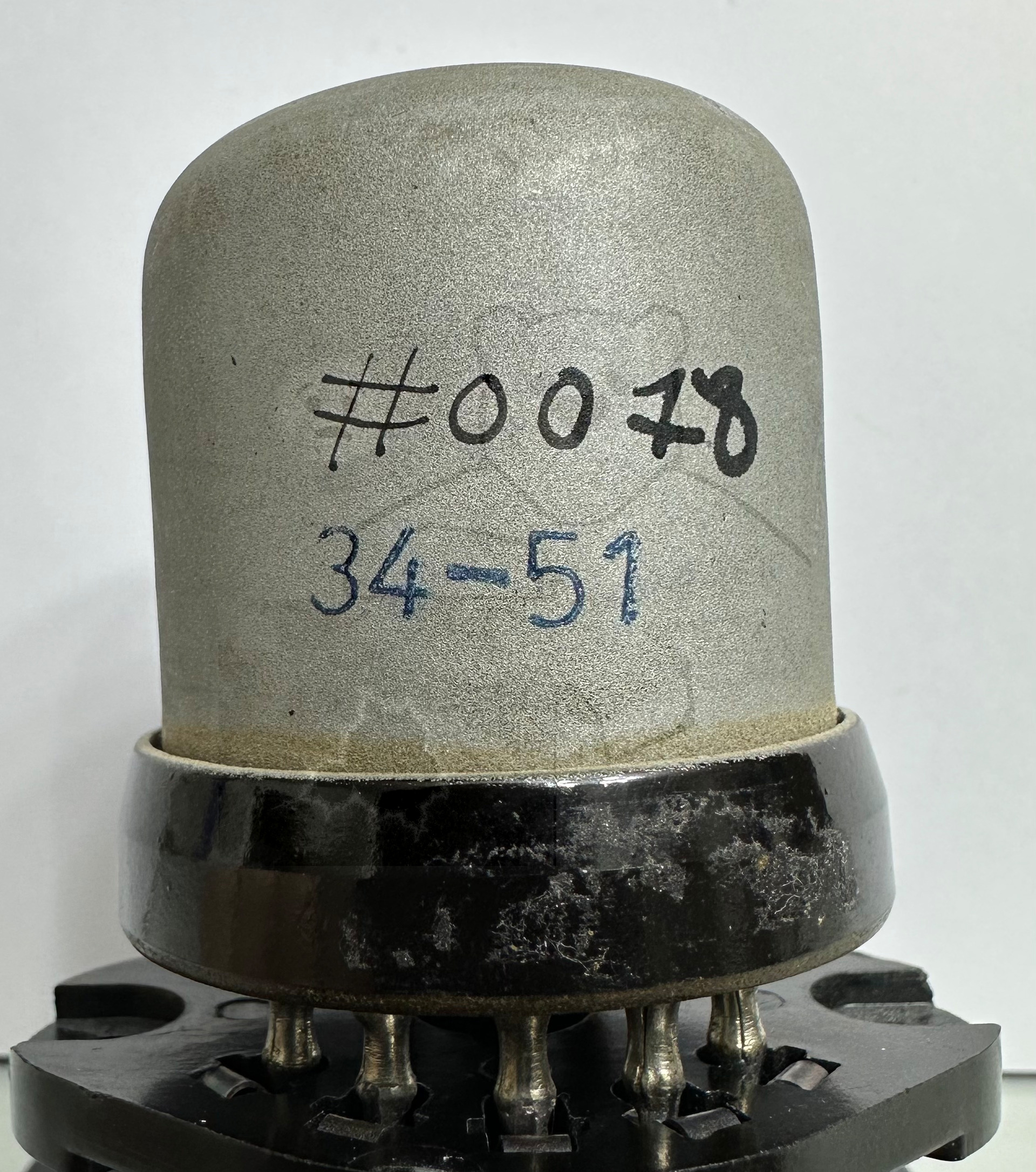

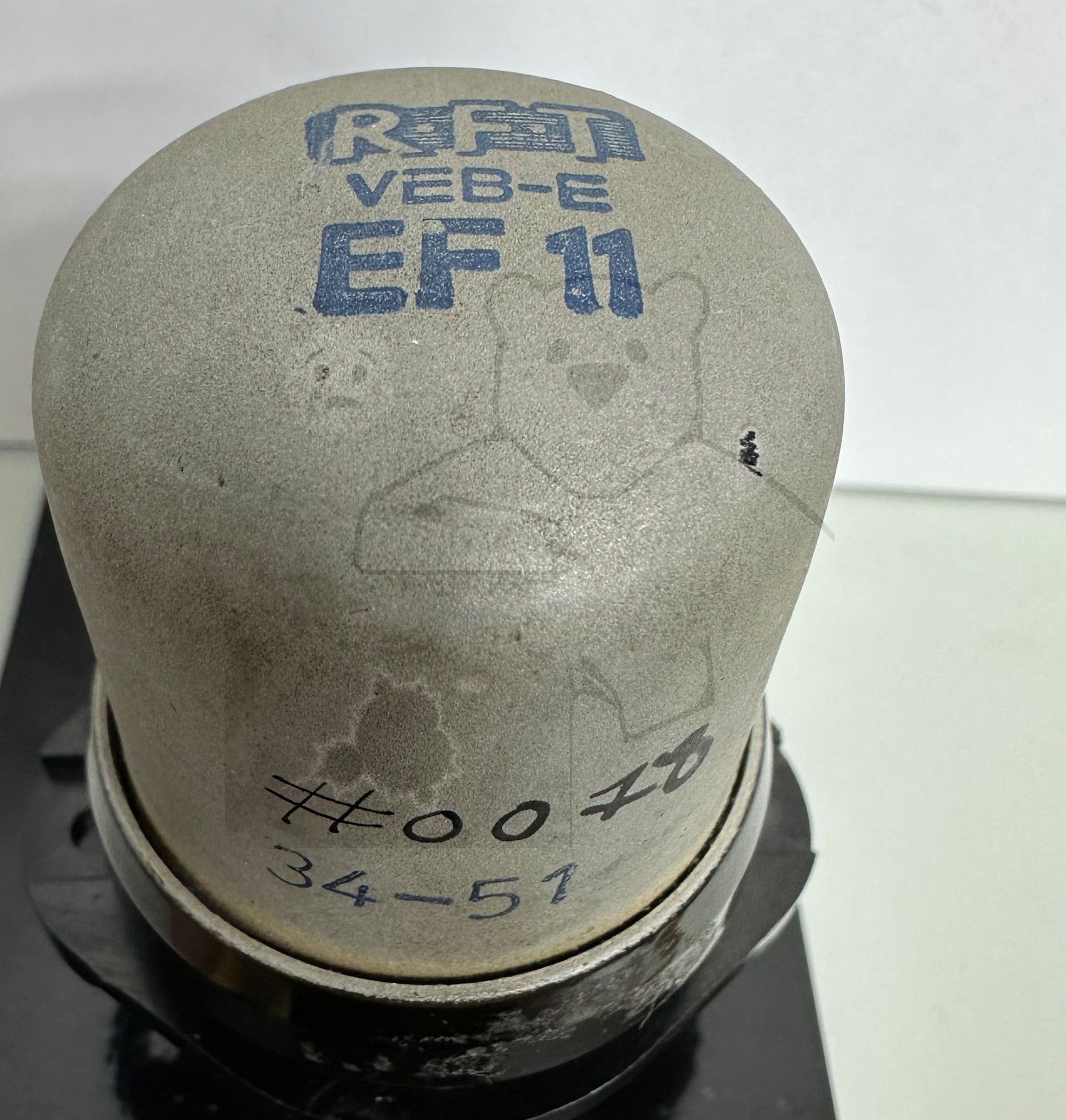

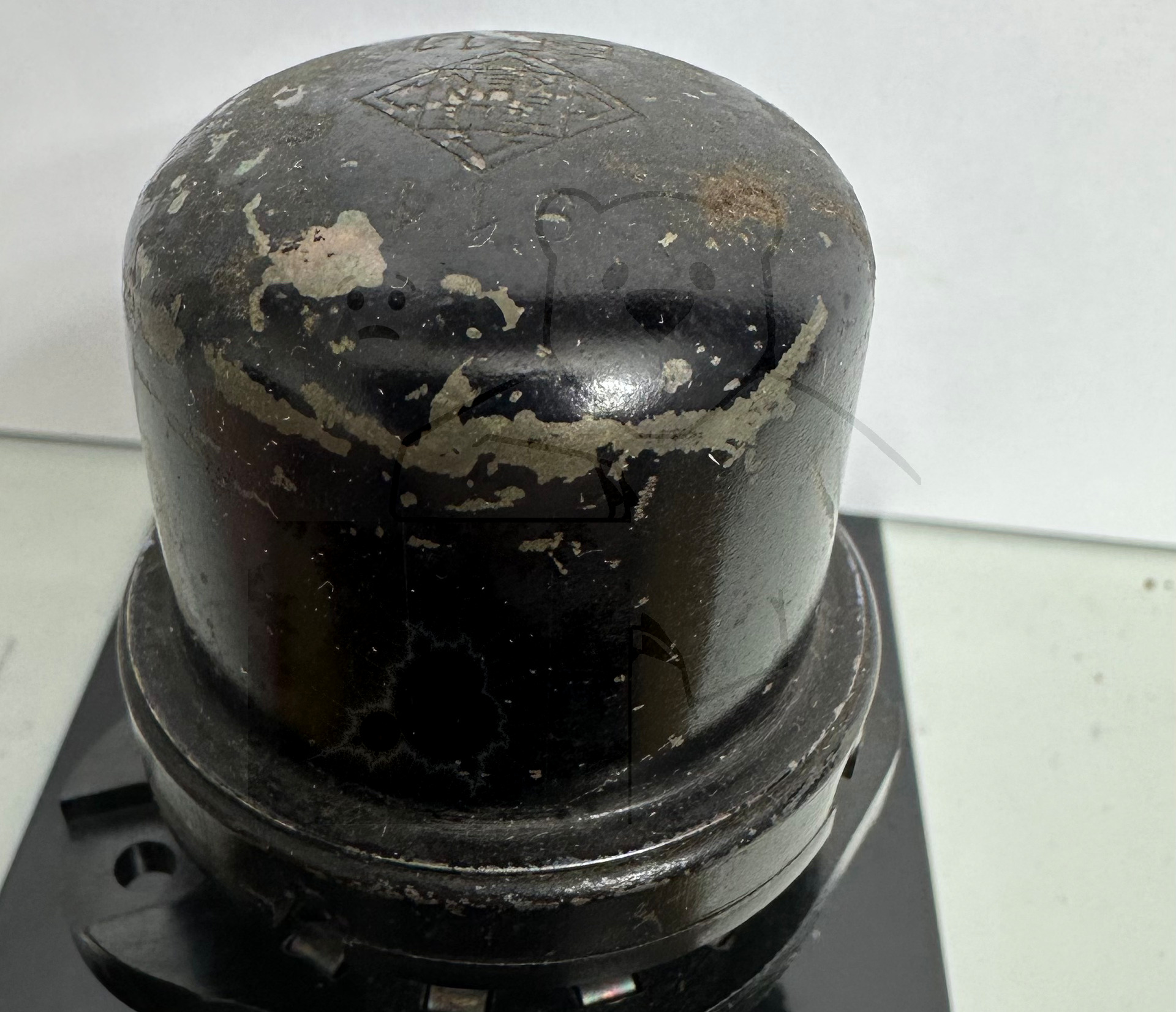

Daten und Bilder der Röhre: EF11

🔎 Beschreibung der Röhre: EF11

Name	EF11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:09:57

🔎 Beschreibung der Systeme für die Röhre: EF11

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF11
Anwendung EF11 Funkschau.pdf (517 kB)
Anwendung EF11 Funkwerk Roehren Dokumente.pdf (3565 kB)
Datenblatt EF11 Philips.pdf (49 kB)
Datenblatt EF11 RFT [www.tubedata.info].pdf (72 kB)
Datenblatt EF11 Telefunken.pdf (622 kB)
Pruefkarte EF11 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EF11 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
