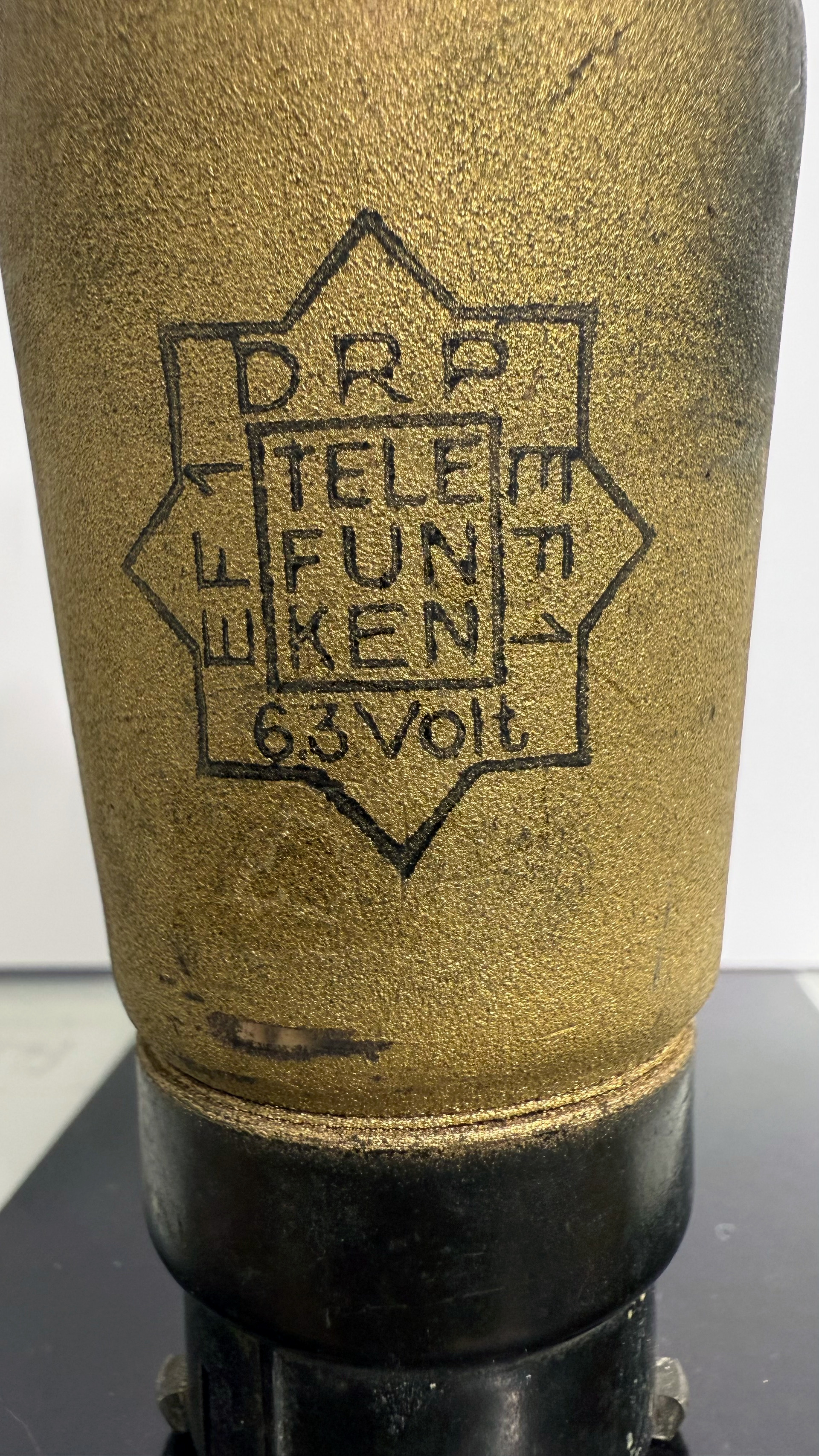

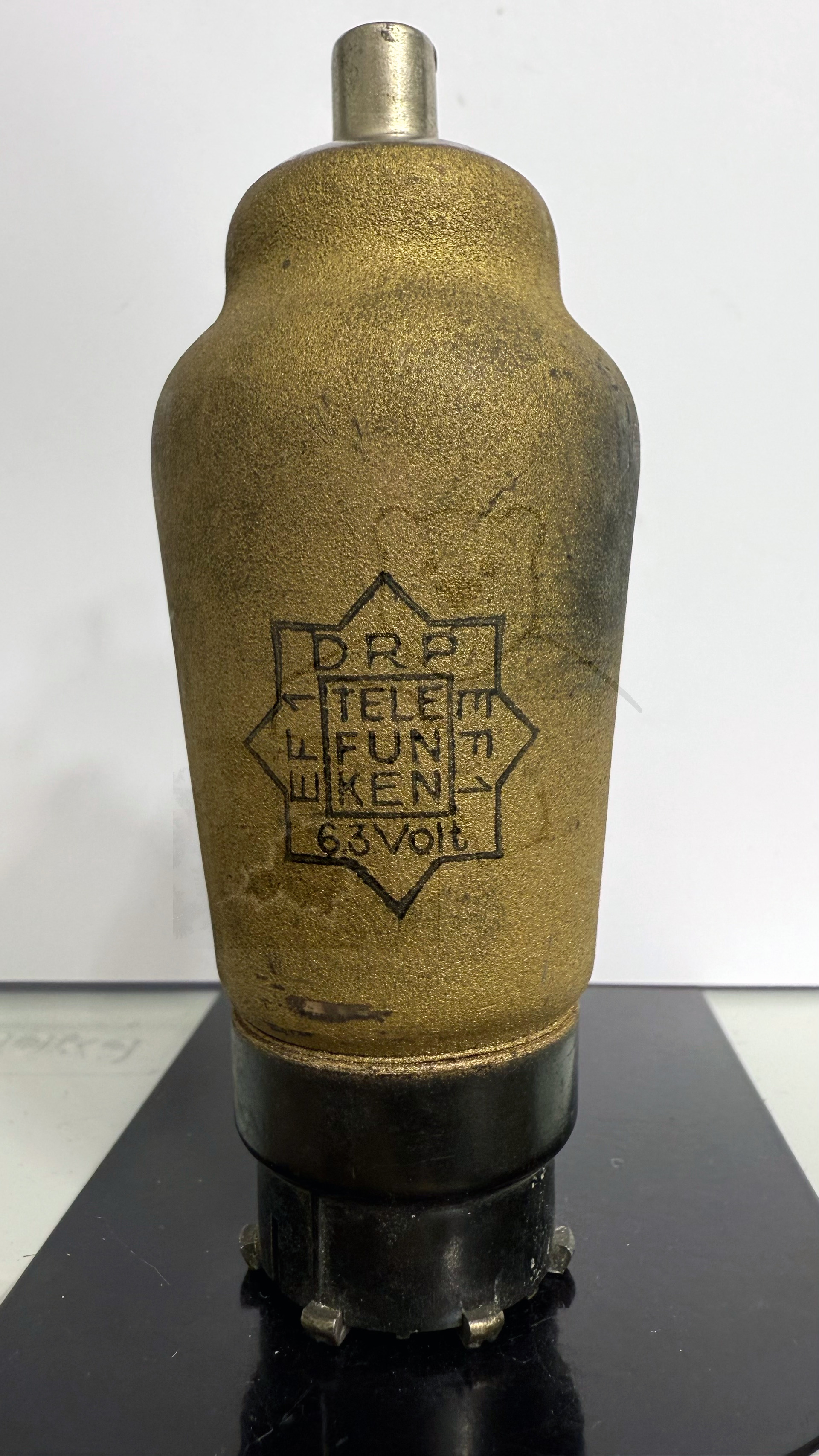

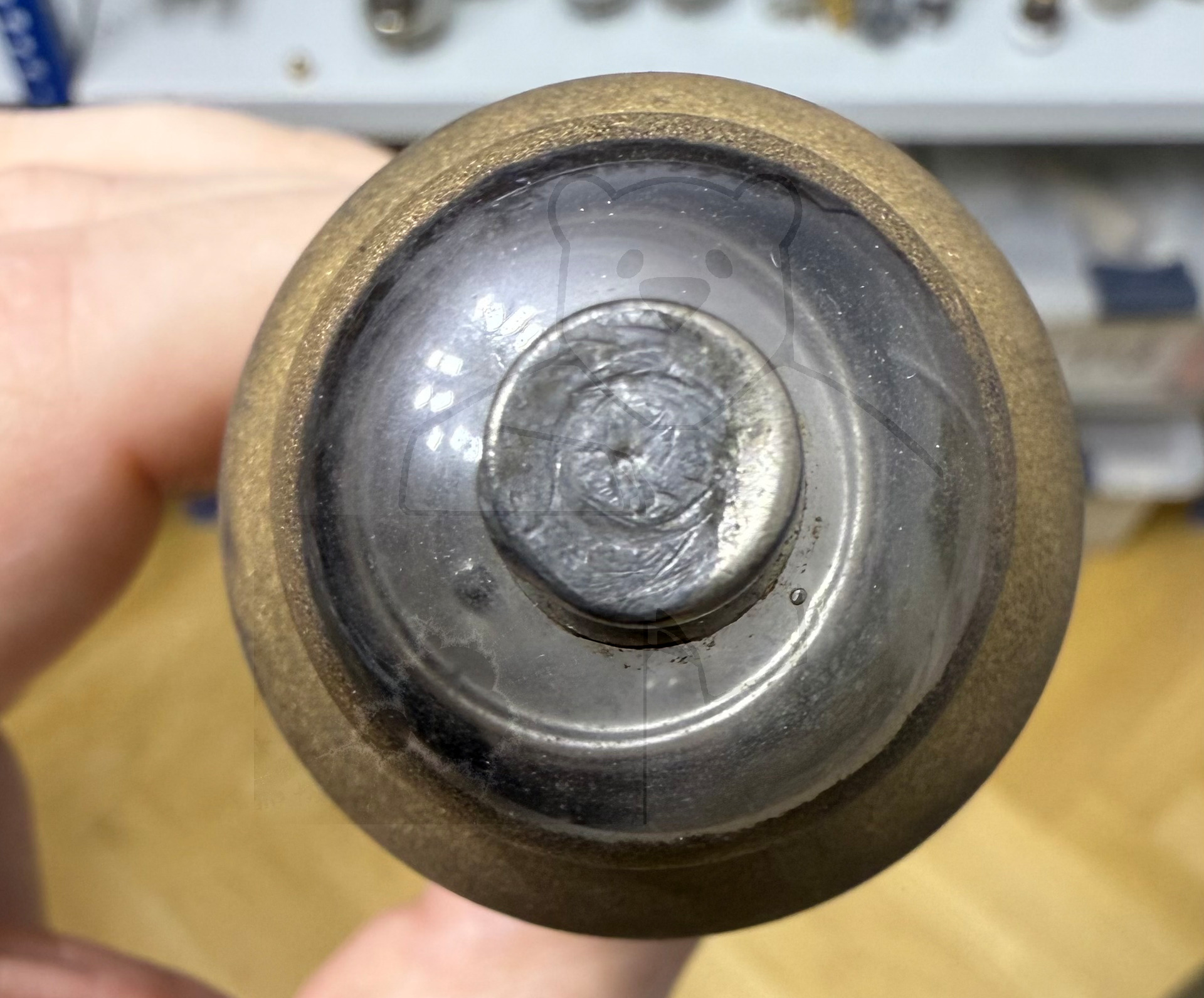

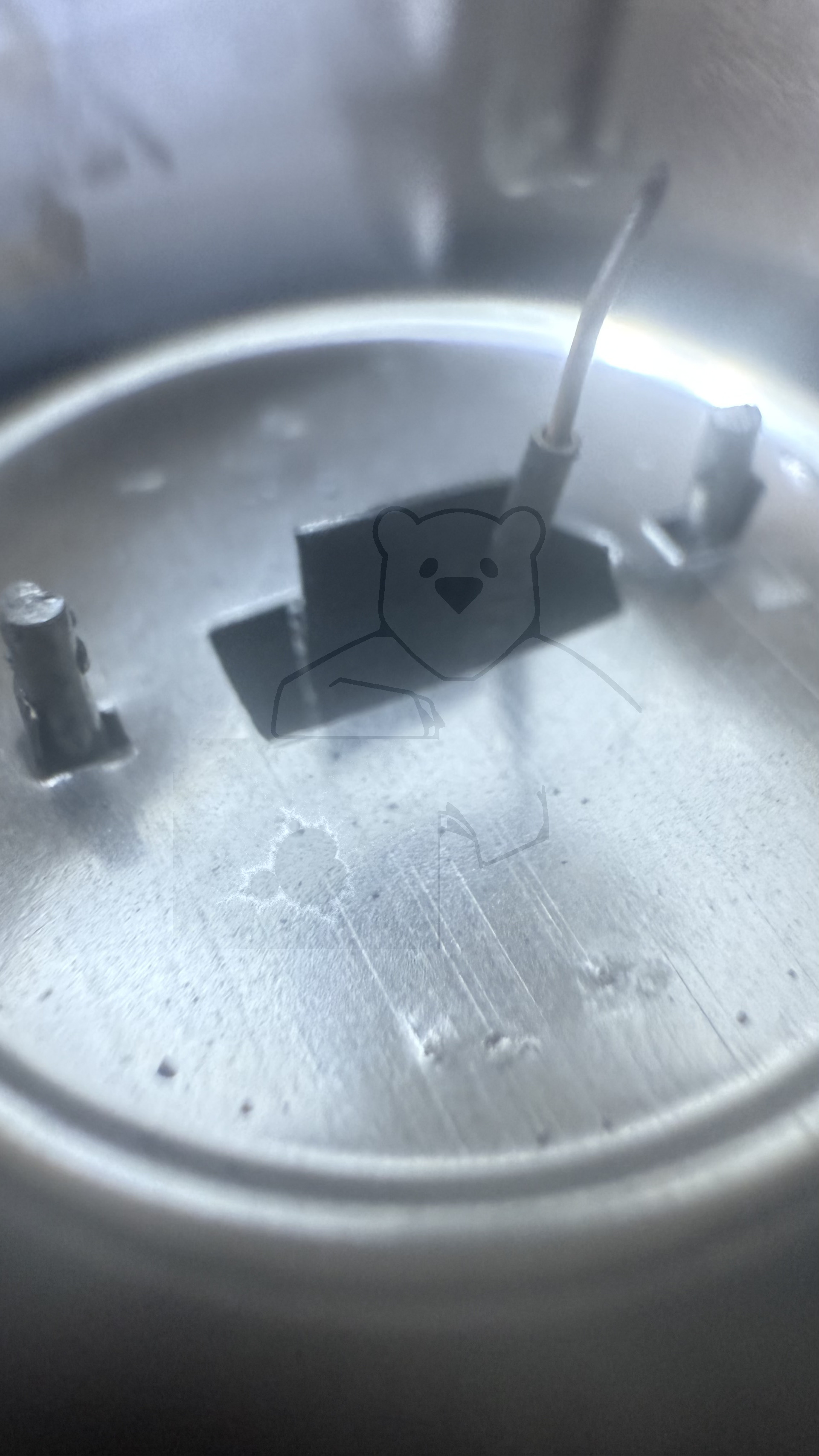

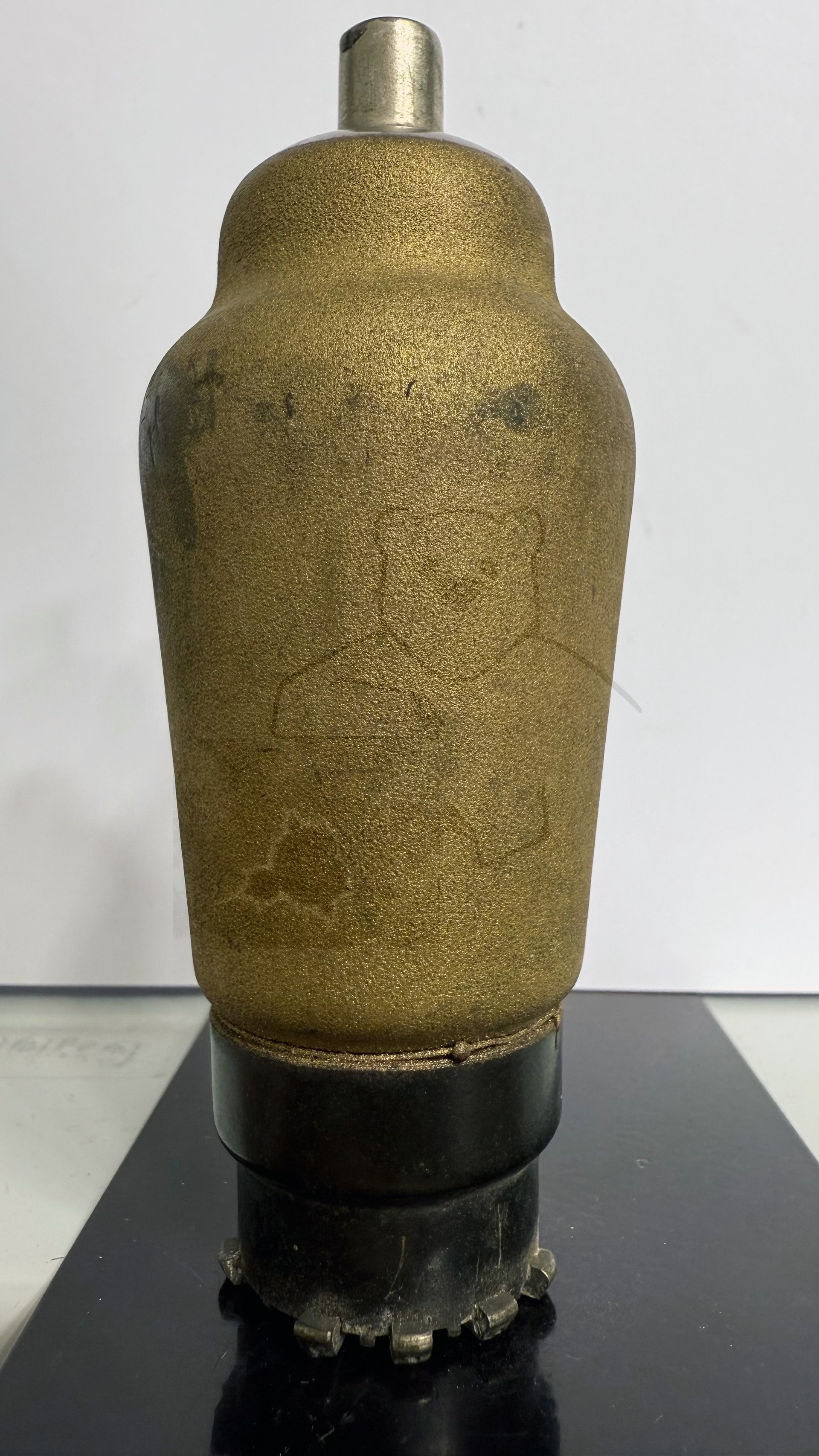

Daten und Bilder der Röhre: EF1

🔎 Beschreibung der Röhre: EF1

Name	EF1
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt

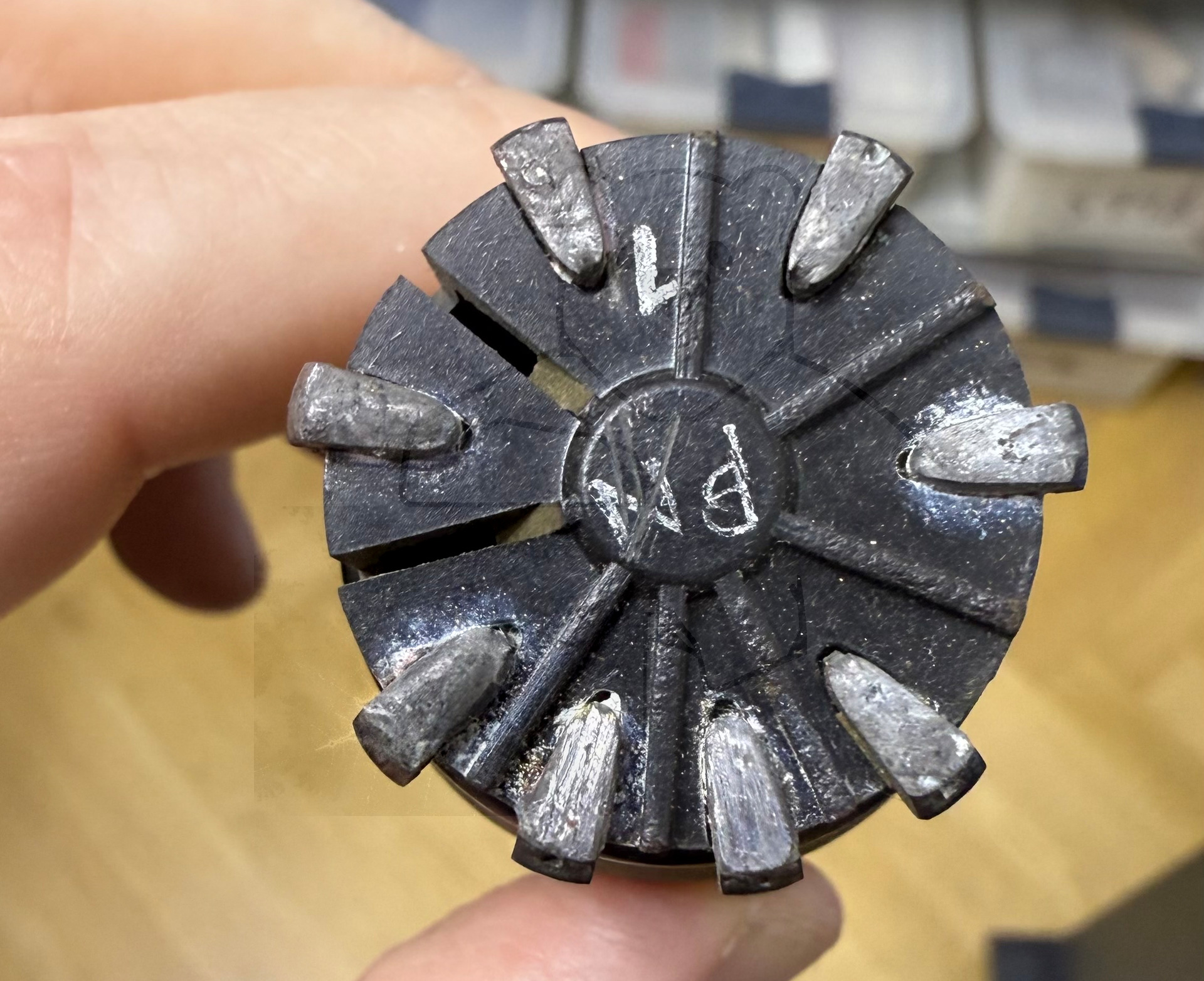

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	27.02.2023 05:35:45

🔎 Beschreibung der Systeme für die Röhre: EF1

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

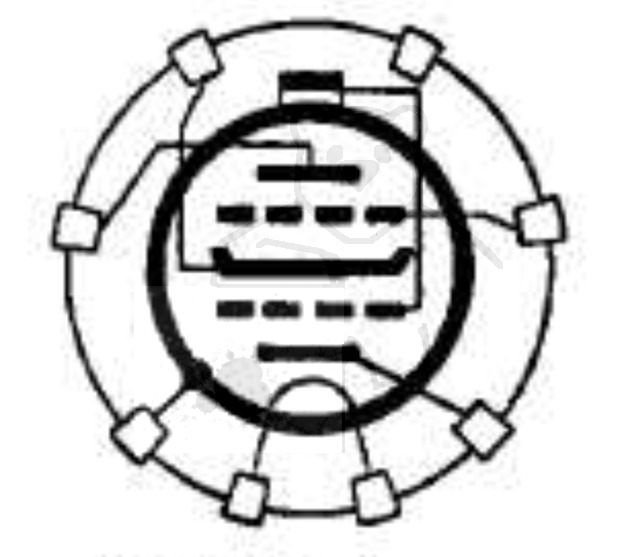

🔎 Sockelschaltung der EF1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF1
Datenblatt EF1 Telefunken.pdf (606 kB)
Pruefkarte EF1 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
Pruefkarte EF1 EF6 EF7 - Funke W19 Roehrenpruefer.pdf (170 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
