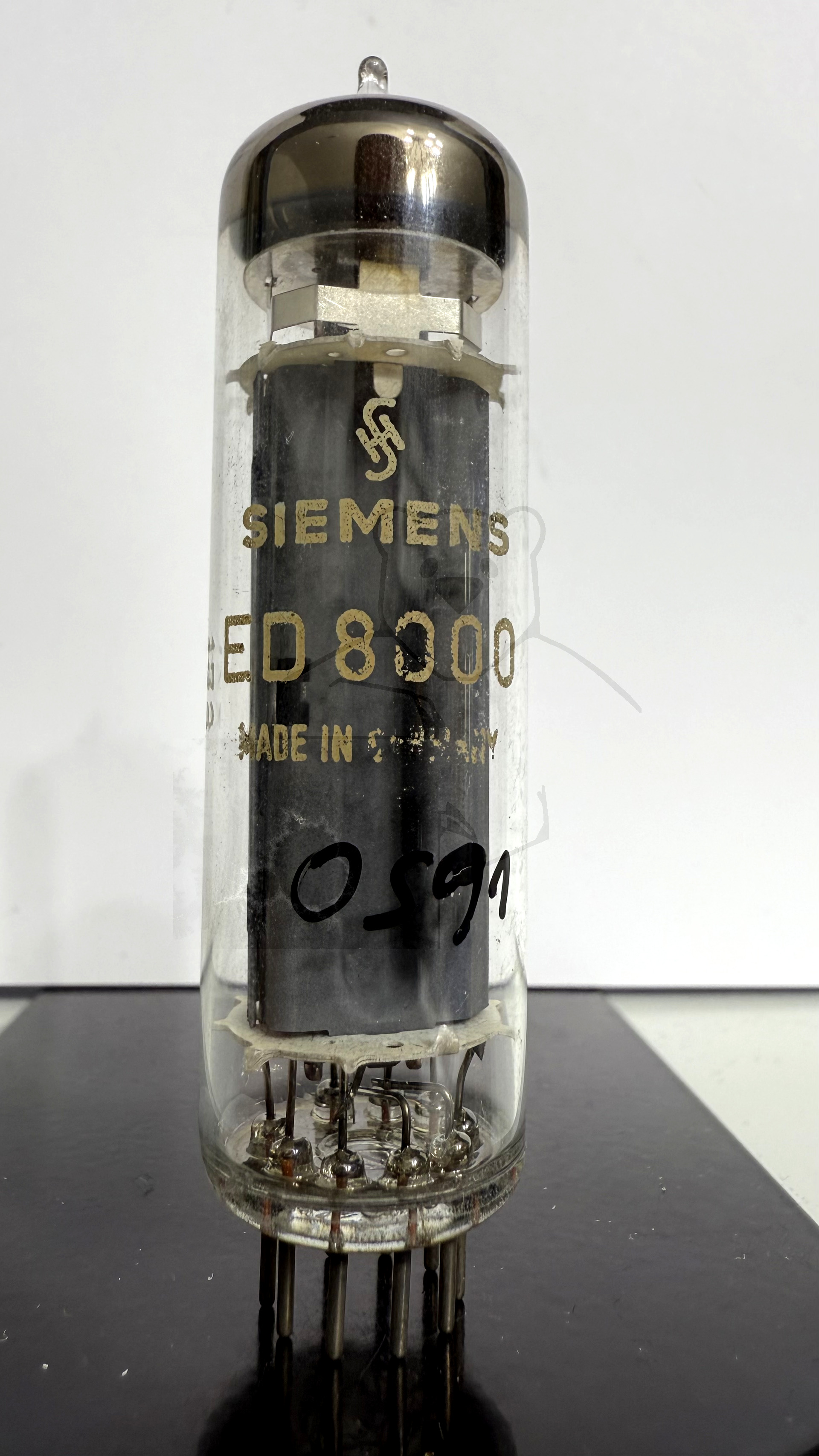

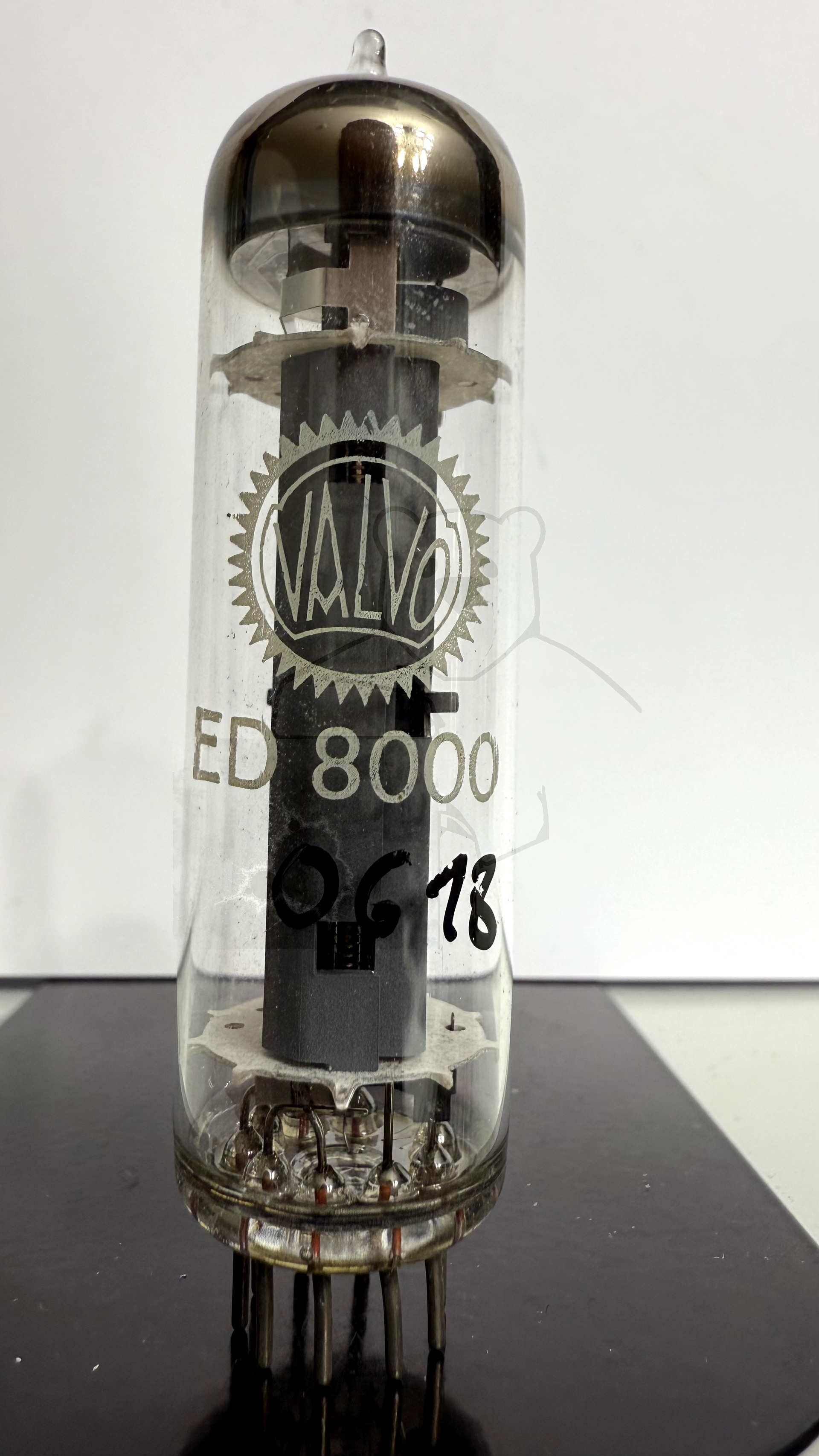

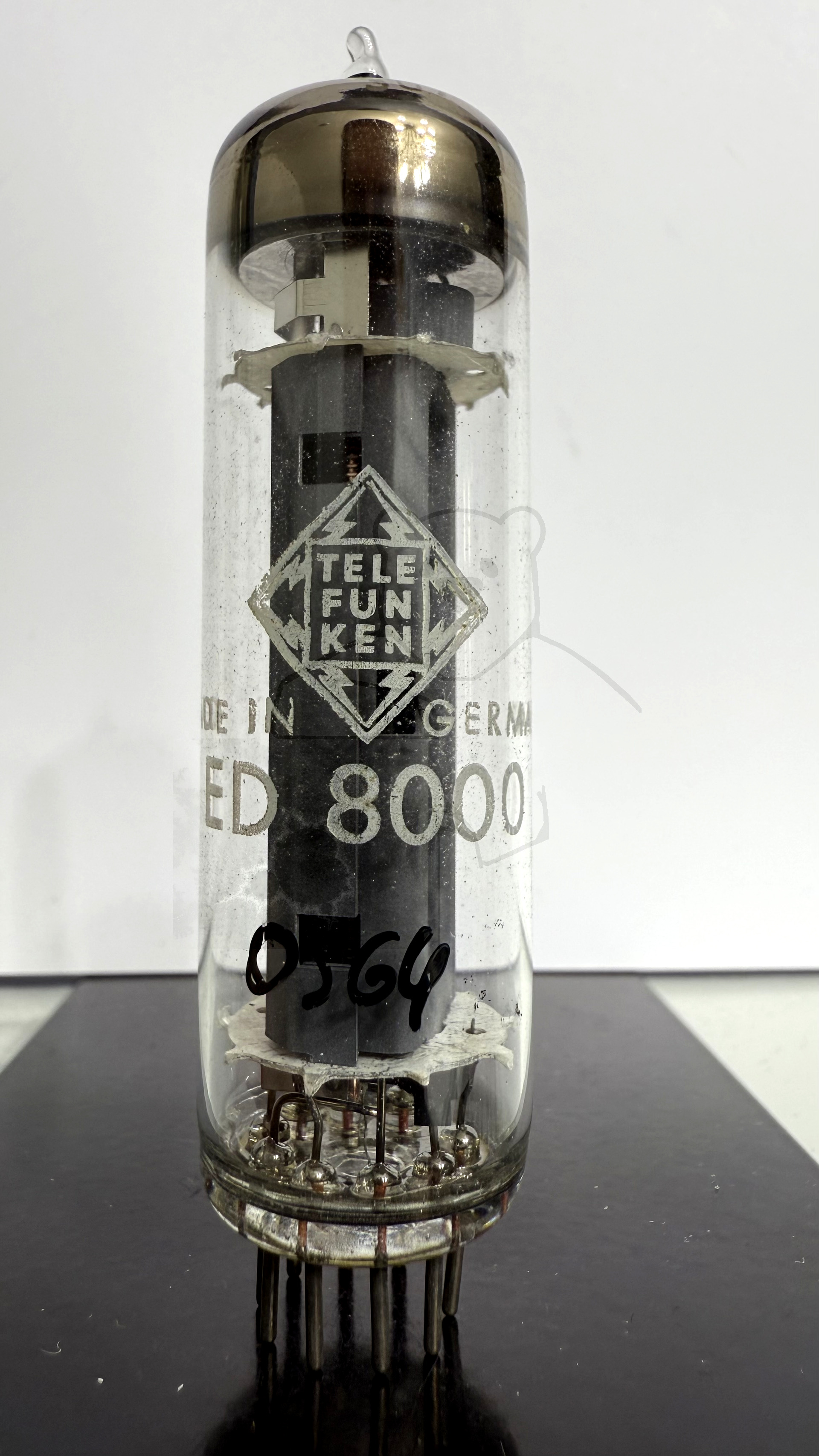

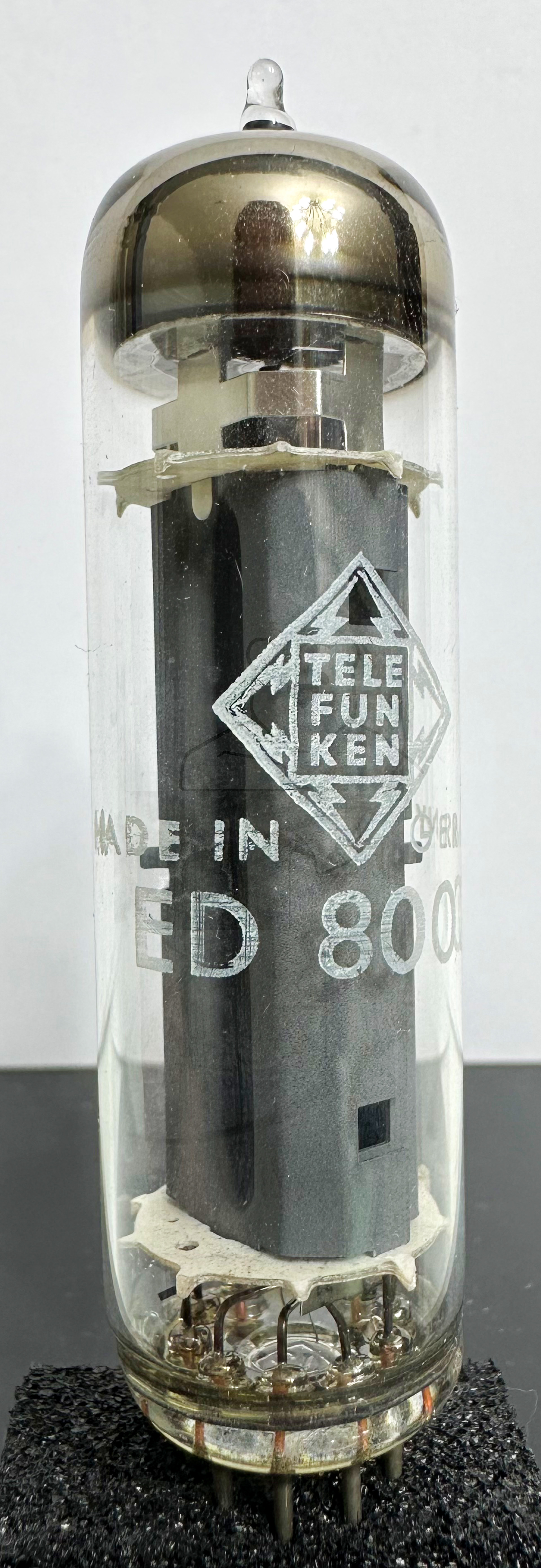

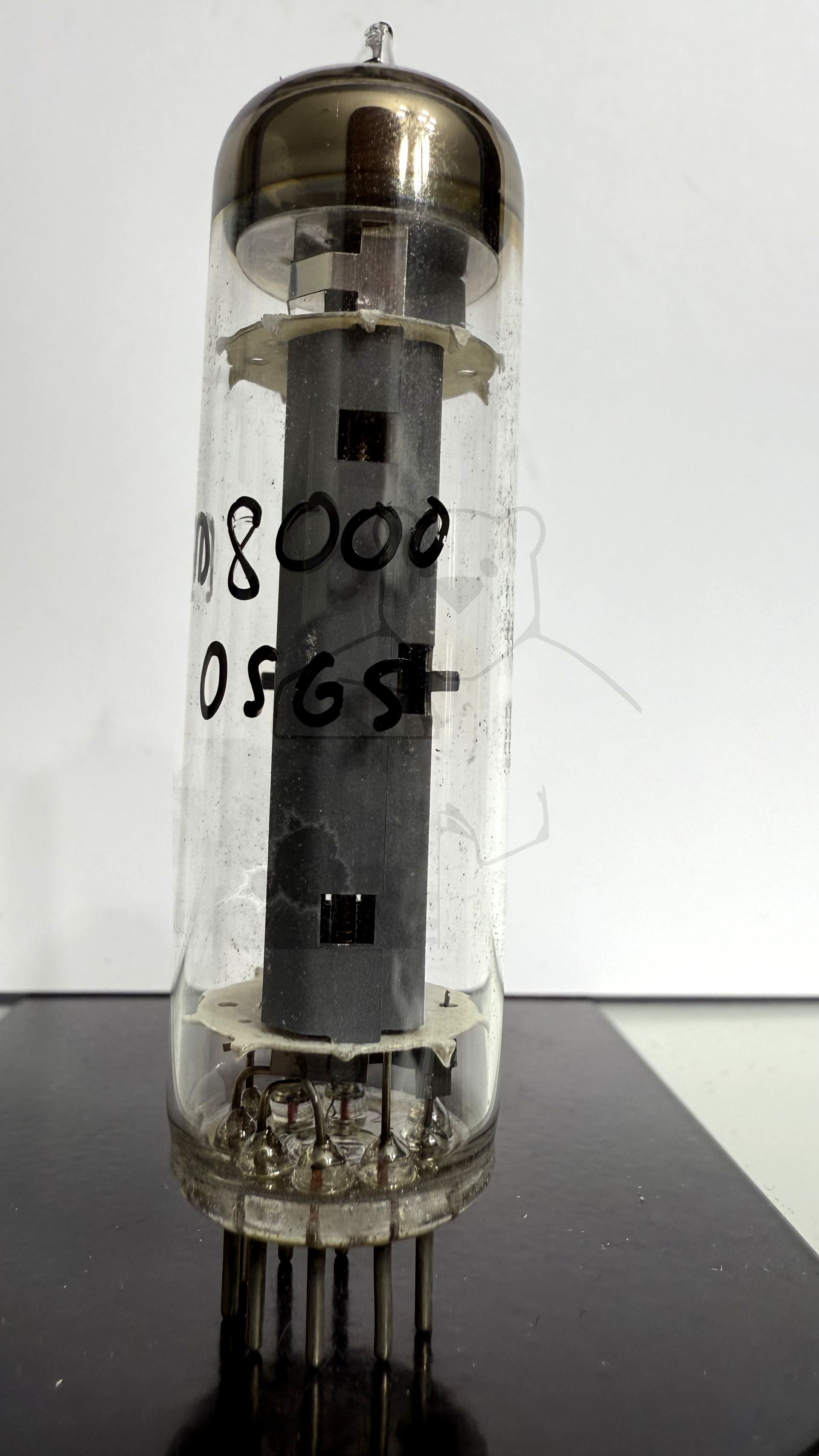

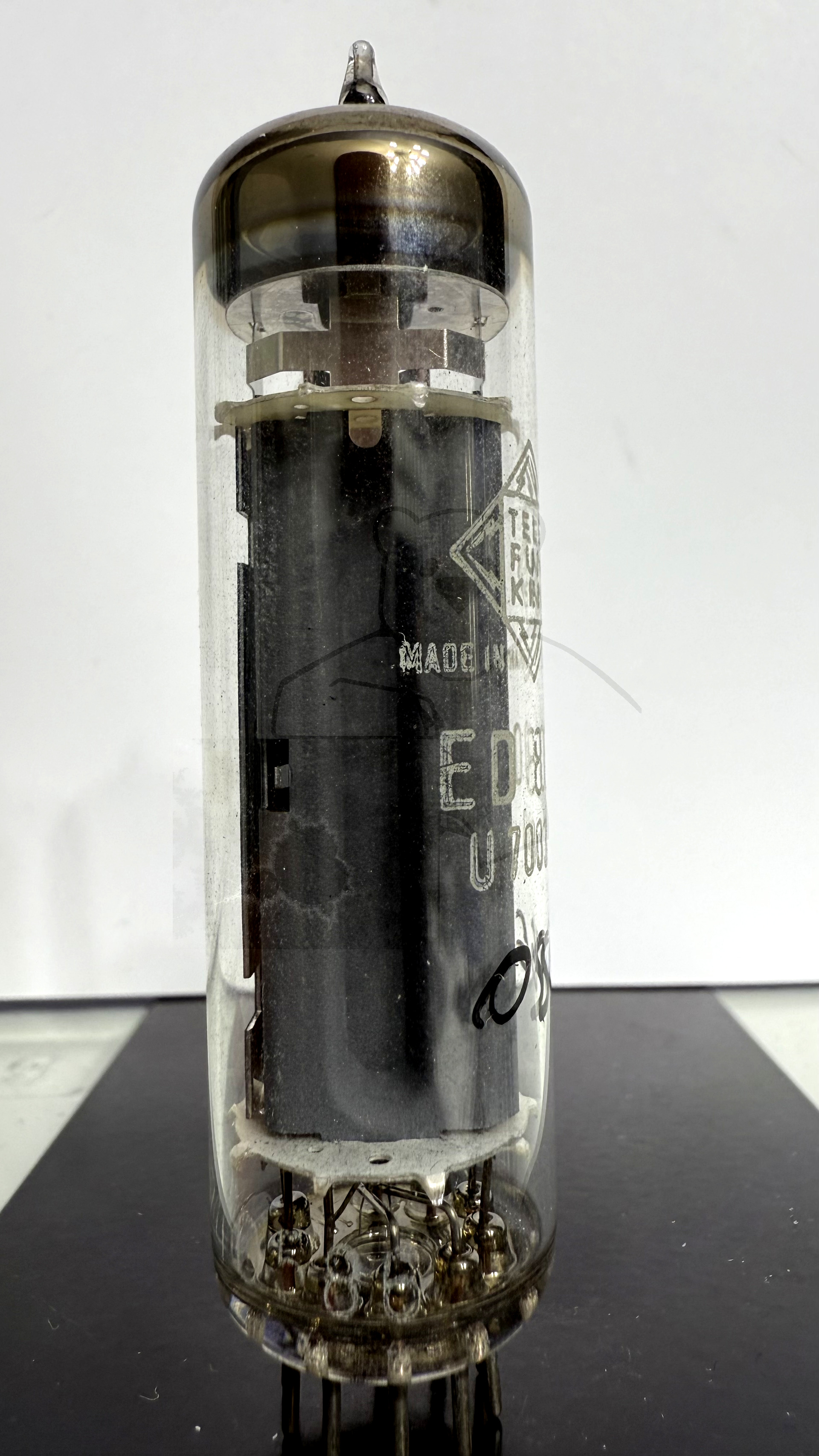

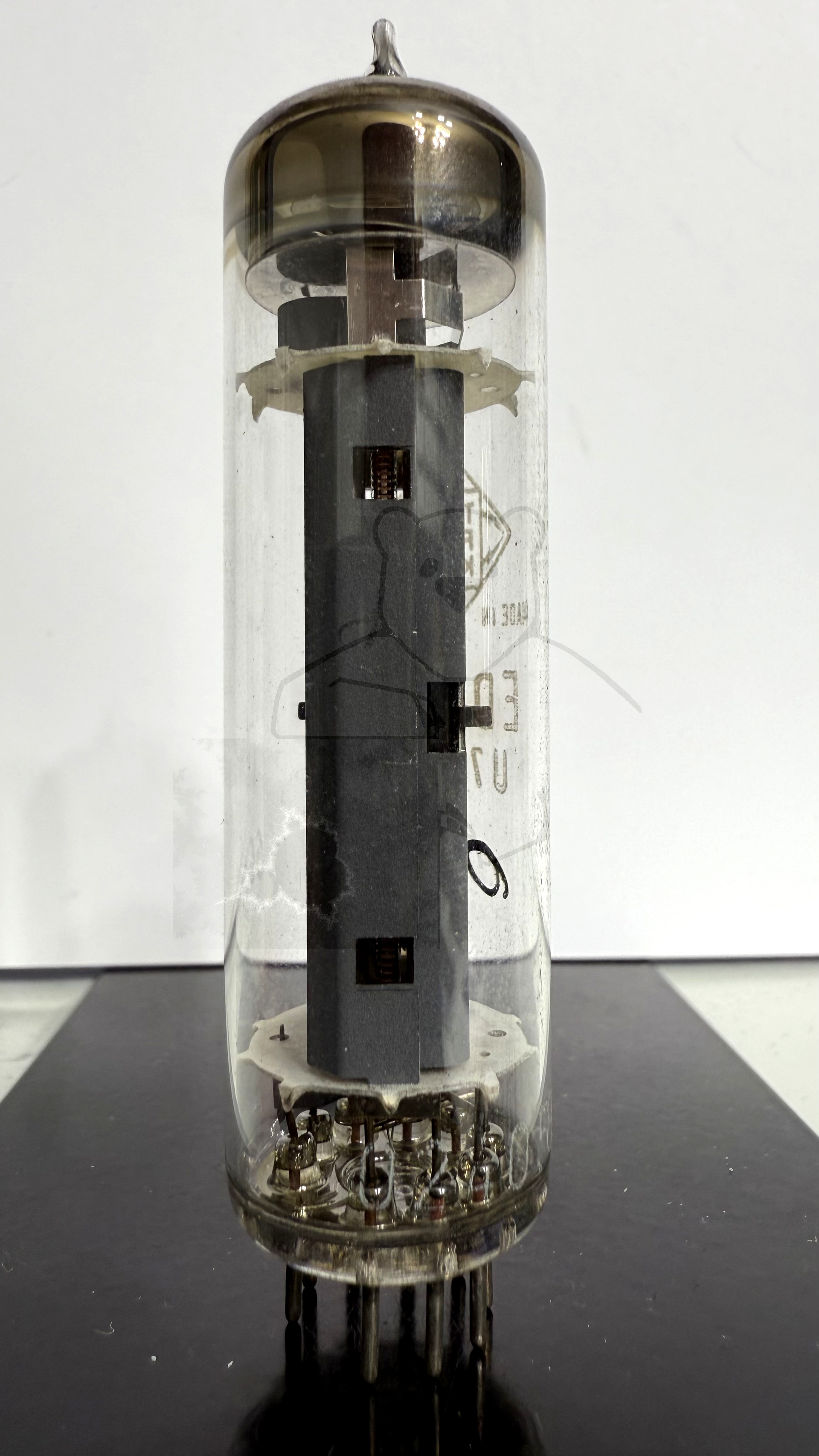

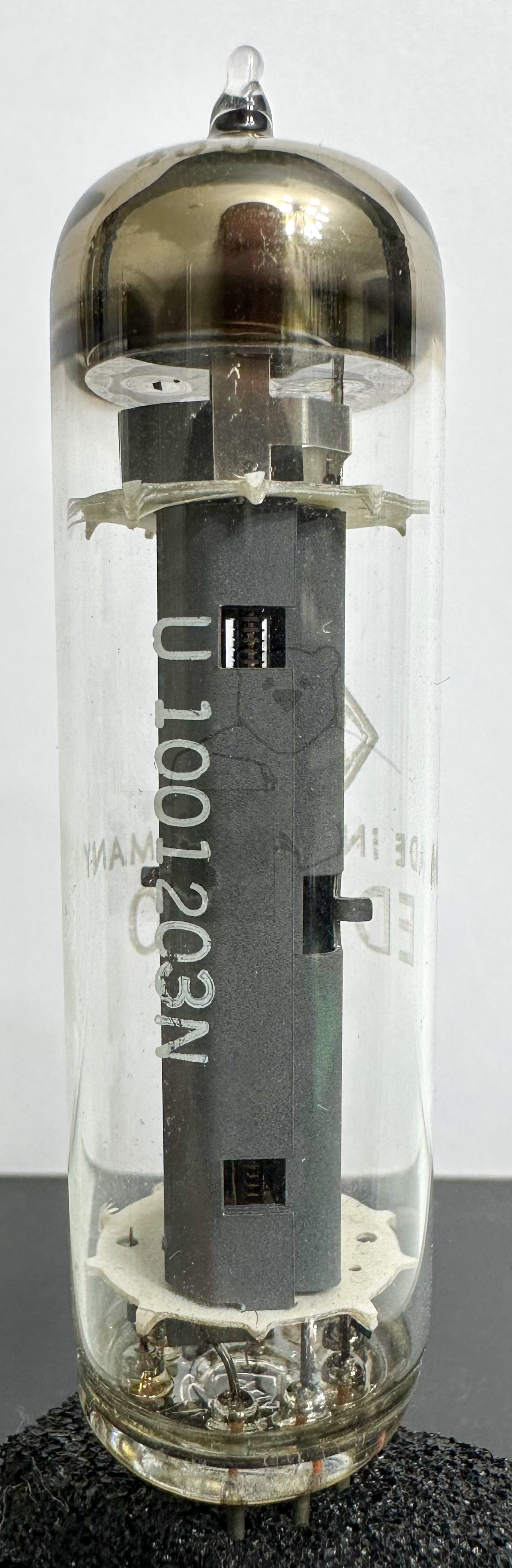

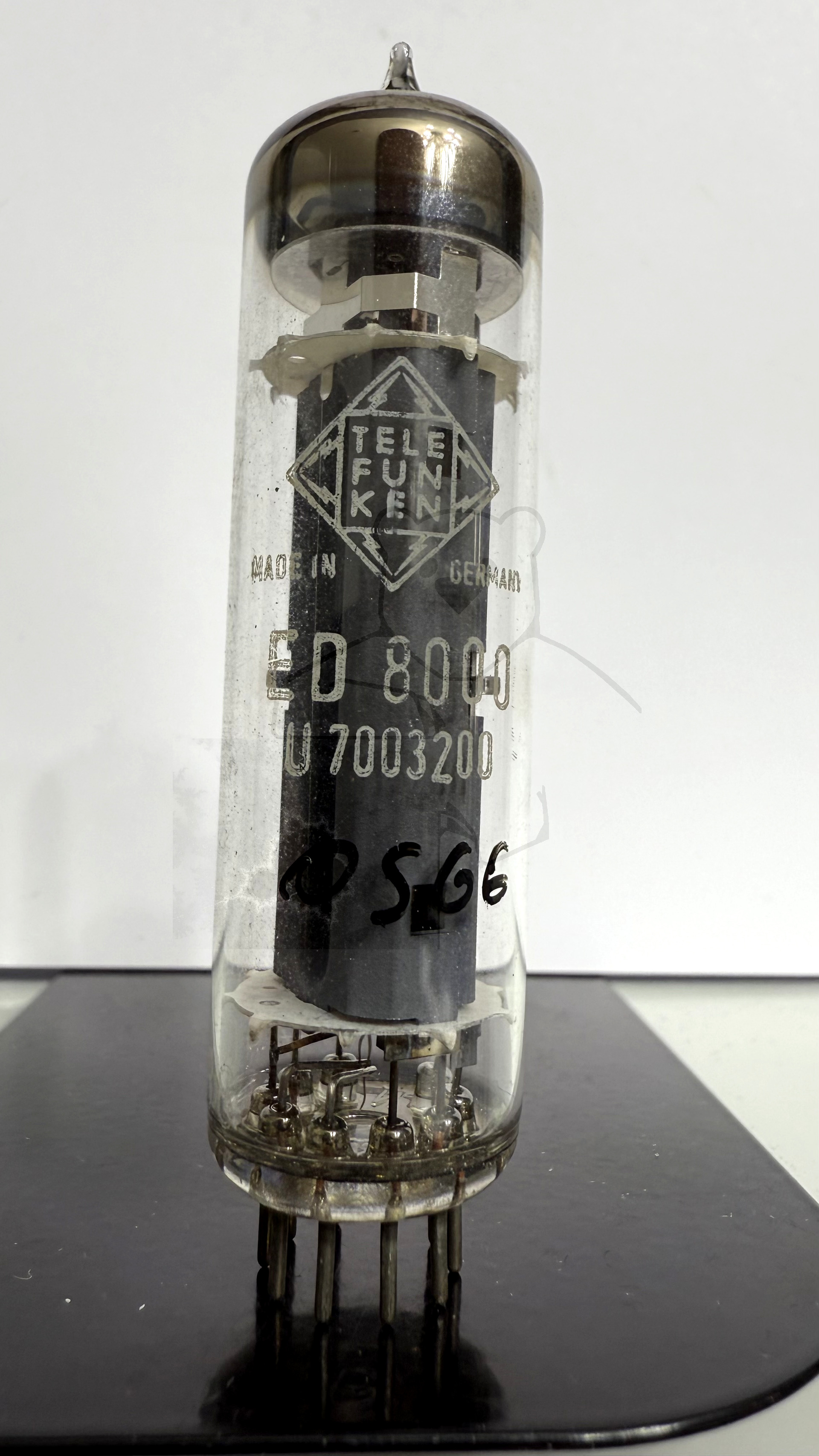

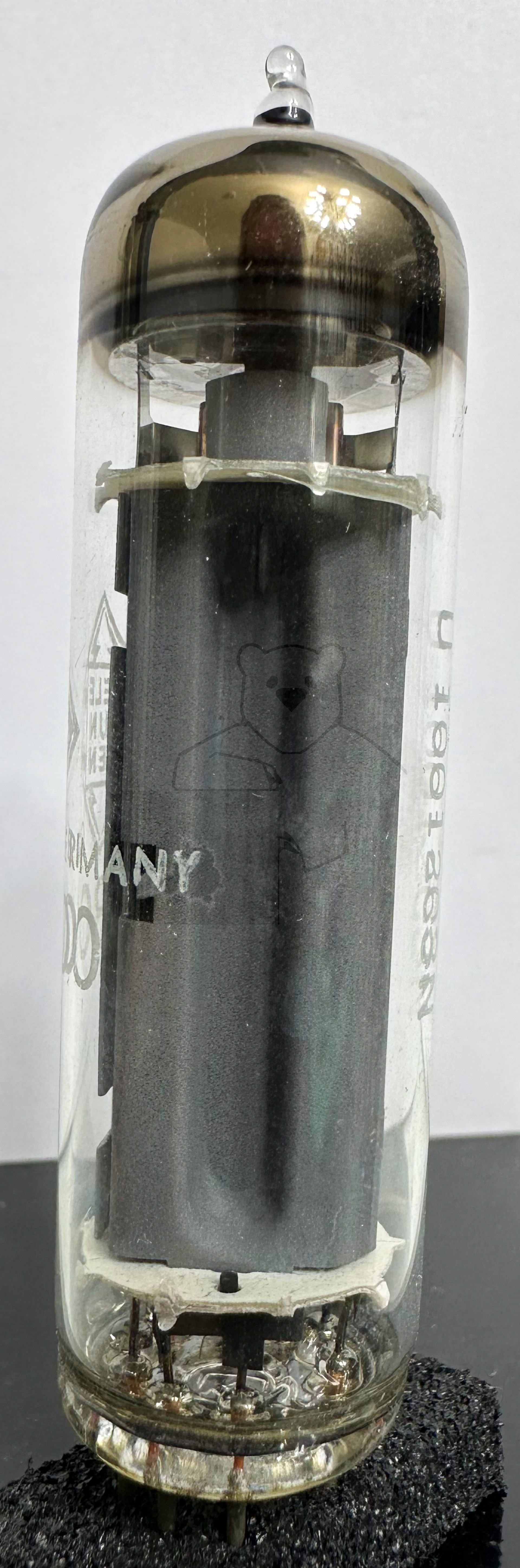

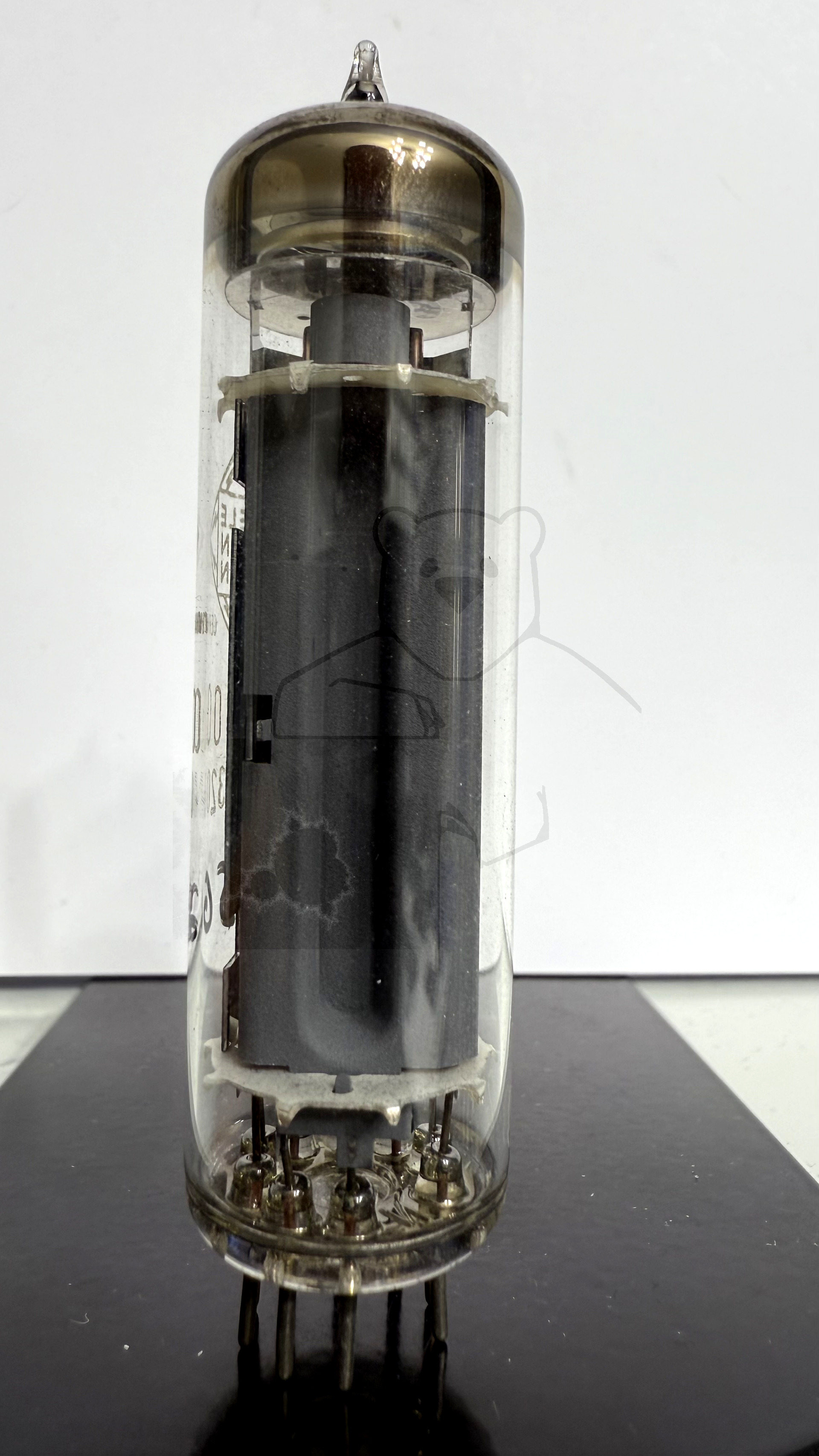

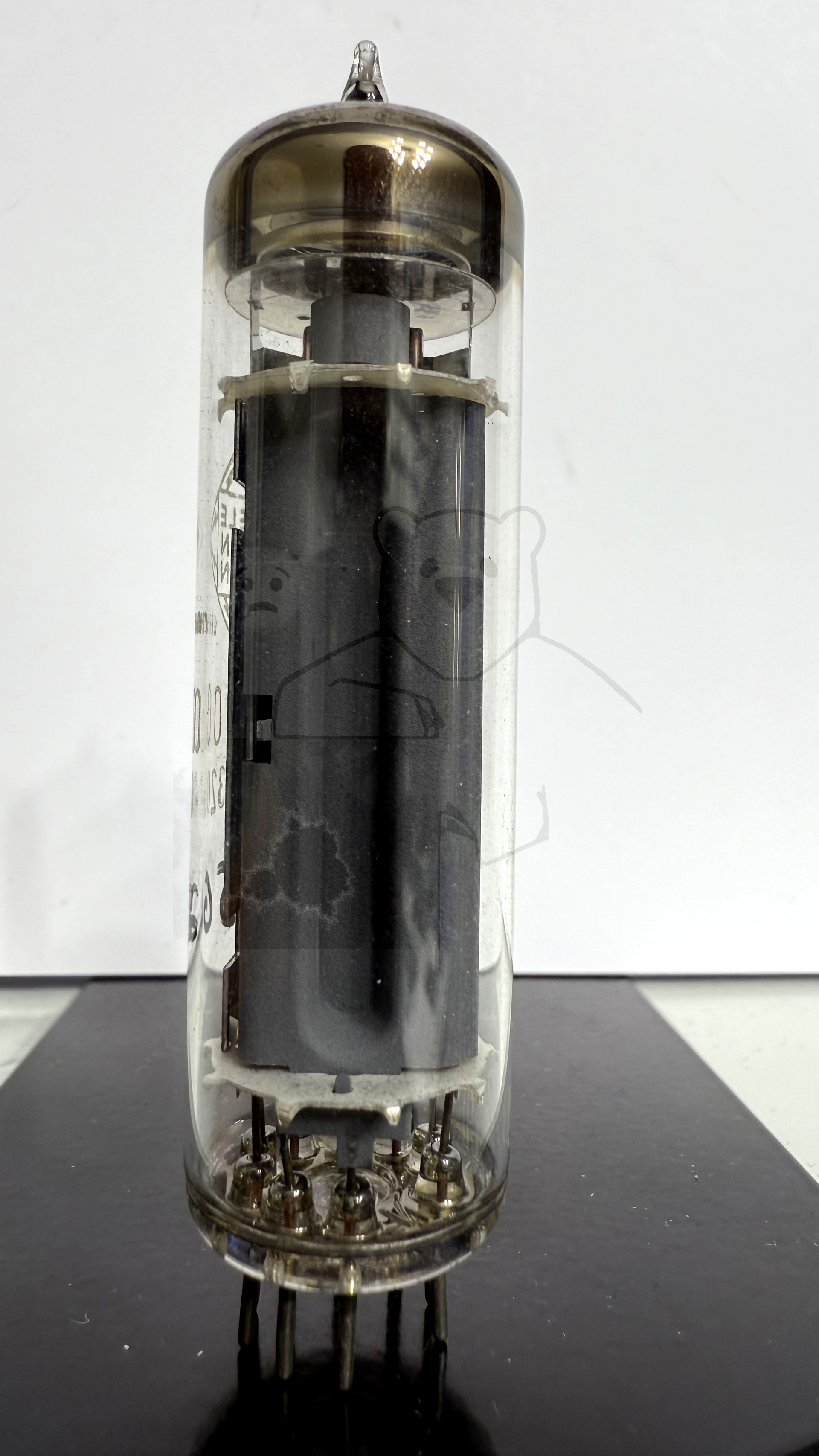

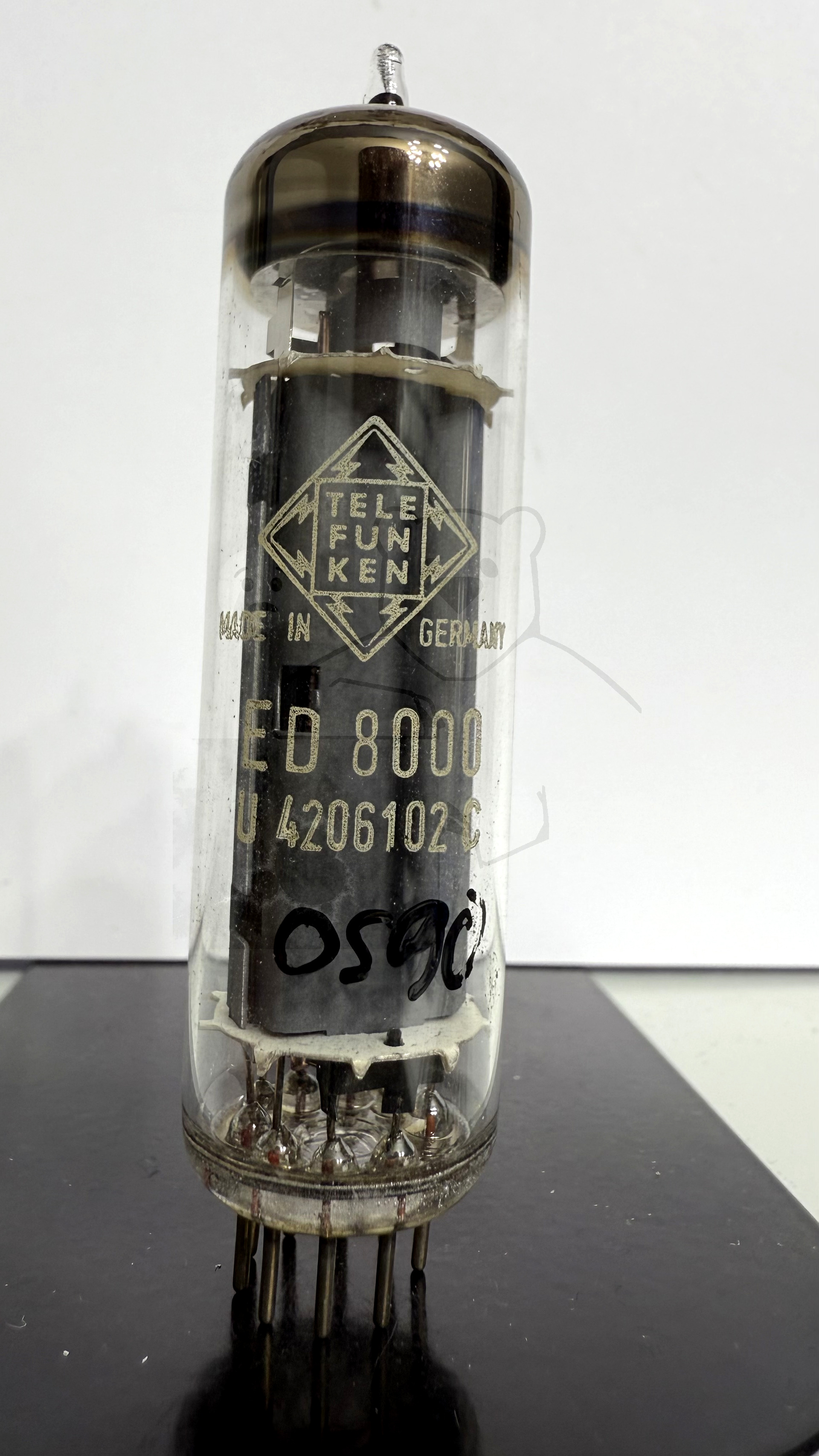

Daten und Bilder der Röhre: ED8000

🔎 Beschreibung der Röhre: ED8000

Name	ED8000
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 21:37:54

🔎 Beschreibung der Systeme für die Röhre: ED8000

	System 1
Kathode	3
Gitter 1	8, 9
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Serien Regelroehre, Laengsreglung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

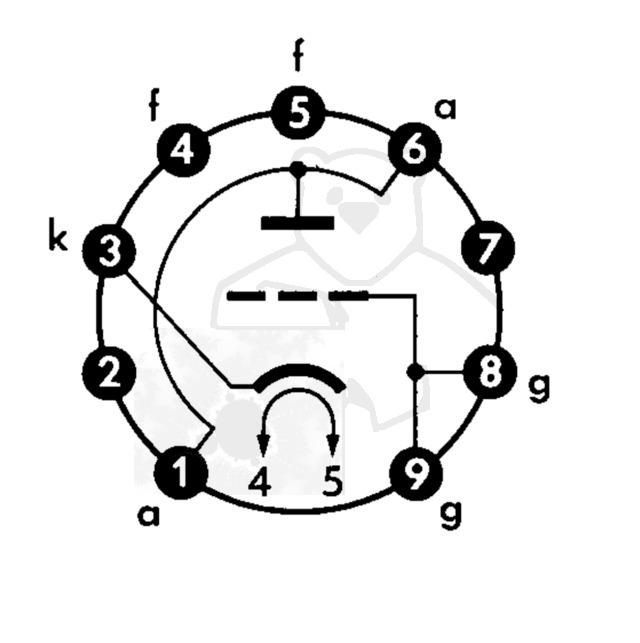

🔎 Sockelschaltung der ED8000

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ED8000
Datenblatt ED8000 Telefunken [www.tubedata.info].pdf (140 kB)
Pruefkarte ED8000 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (277 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
