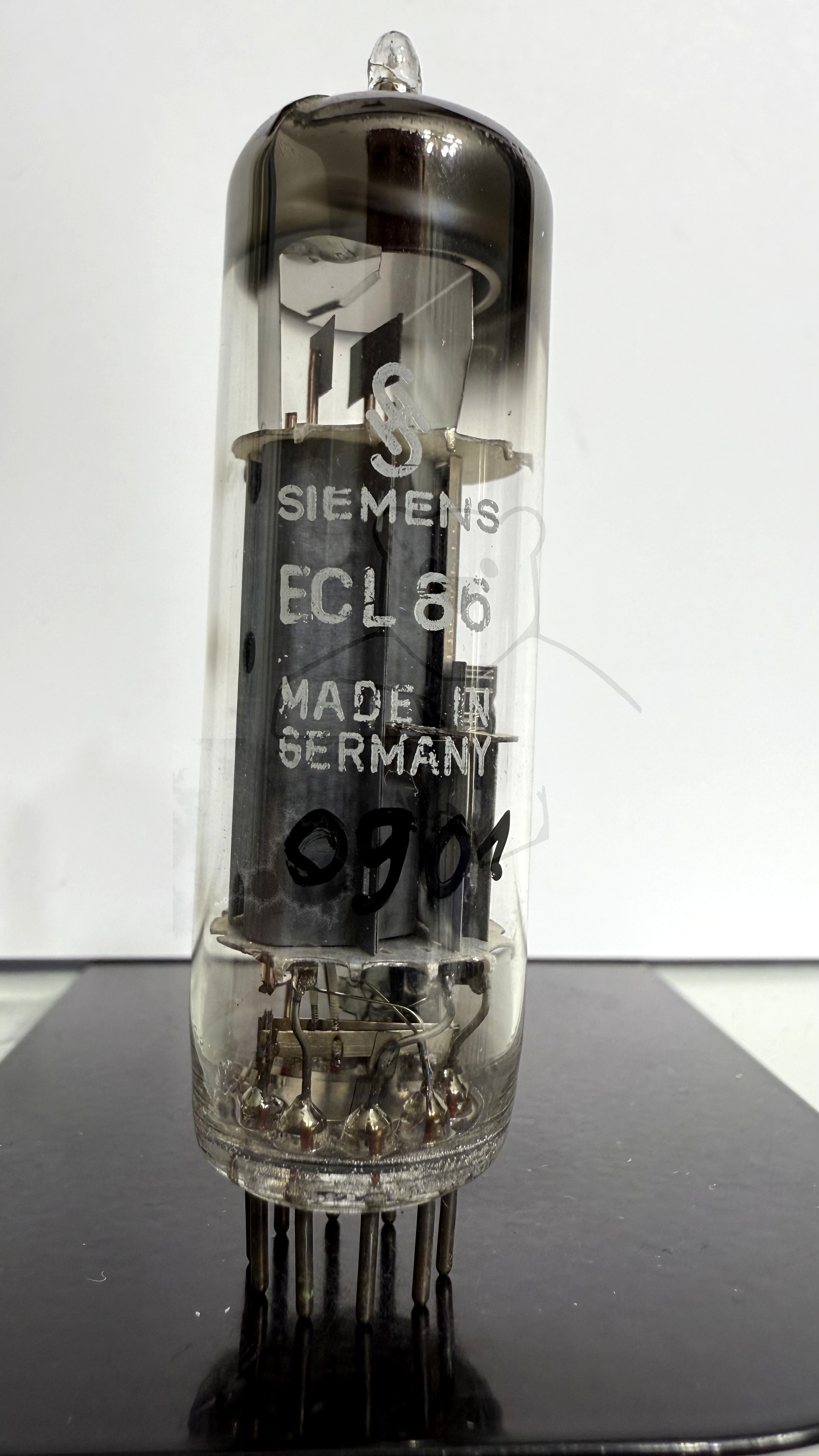

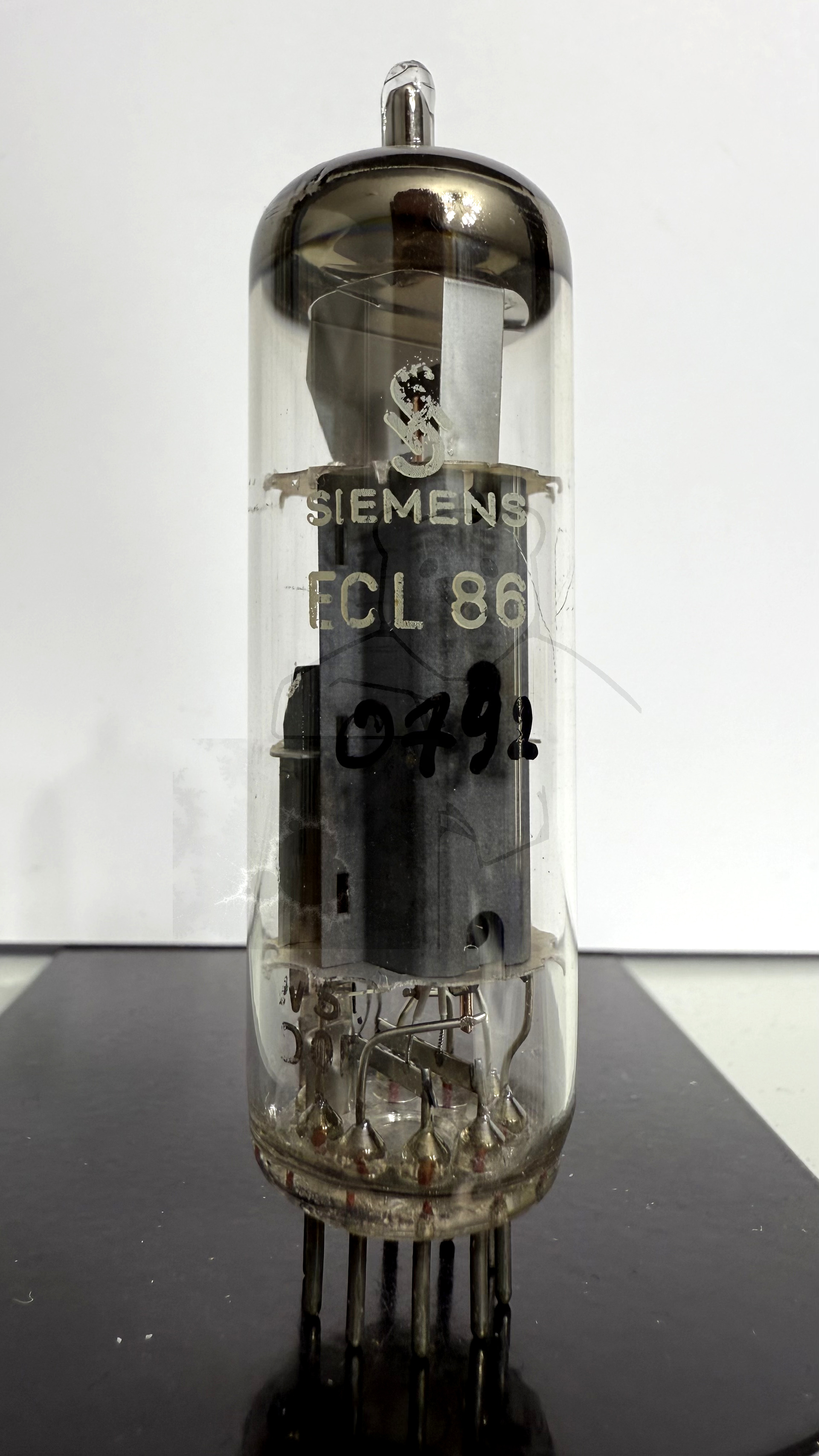

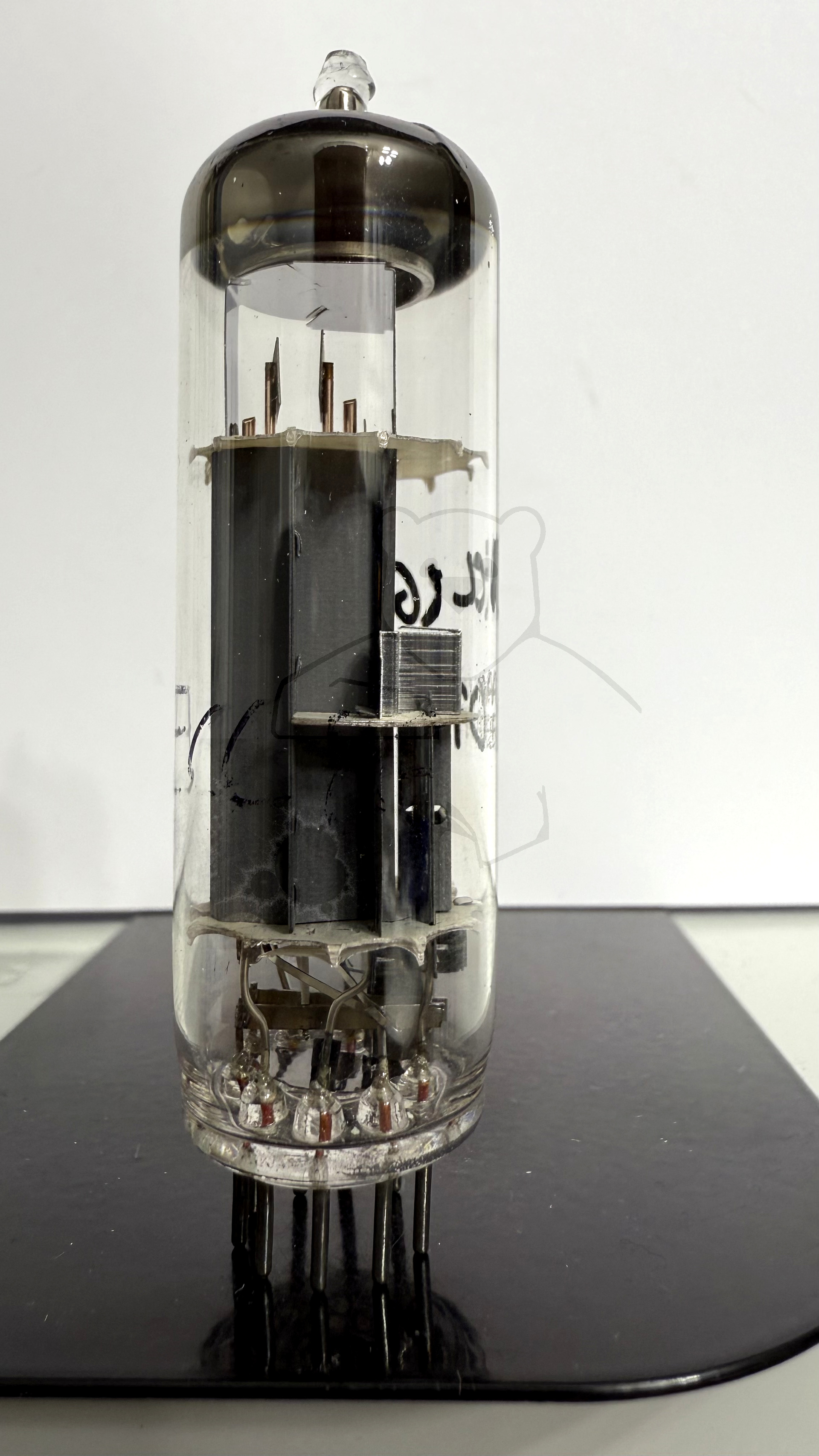

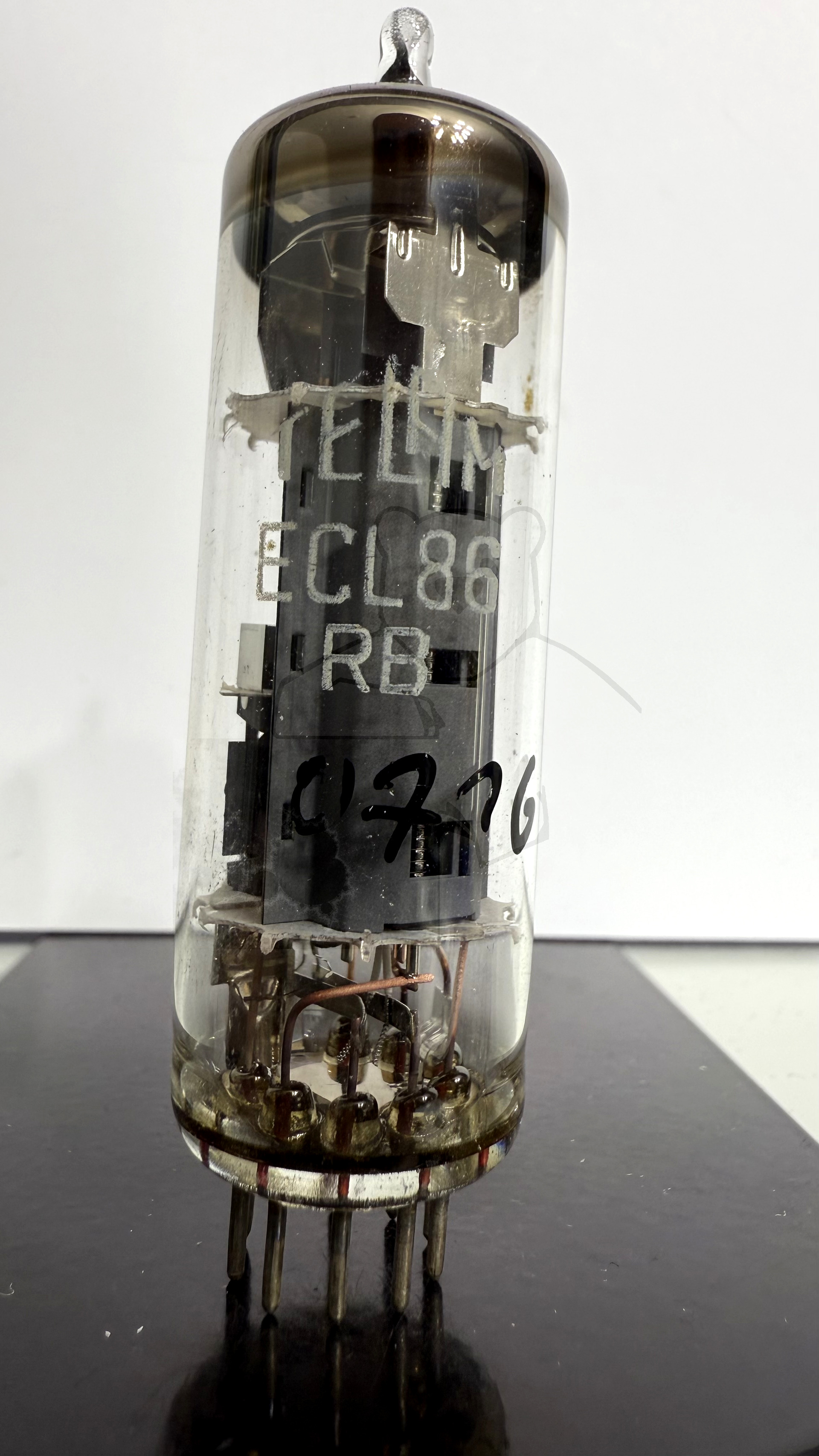

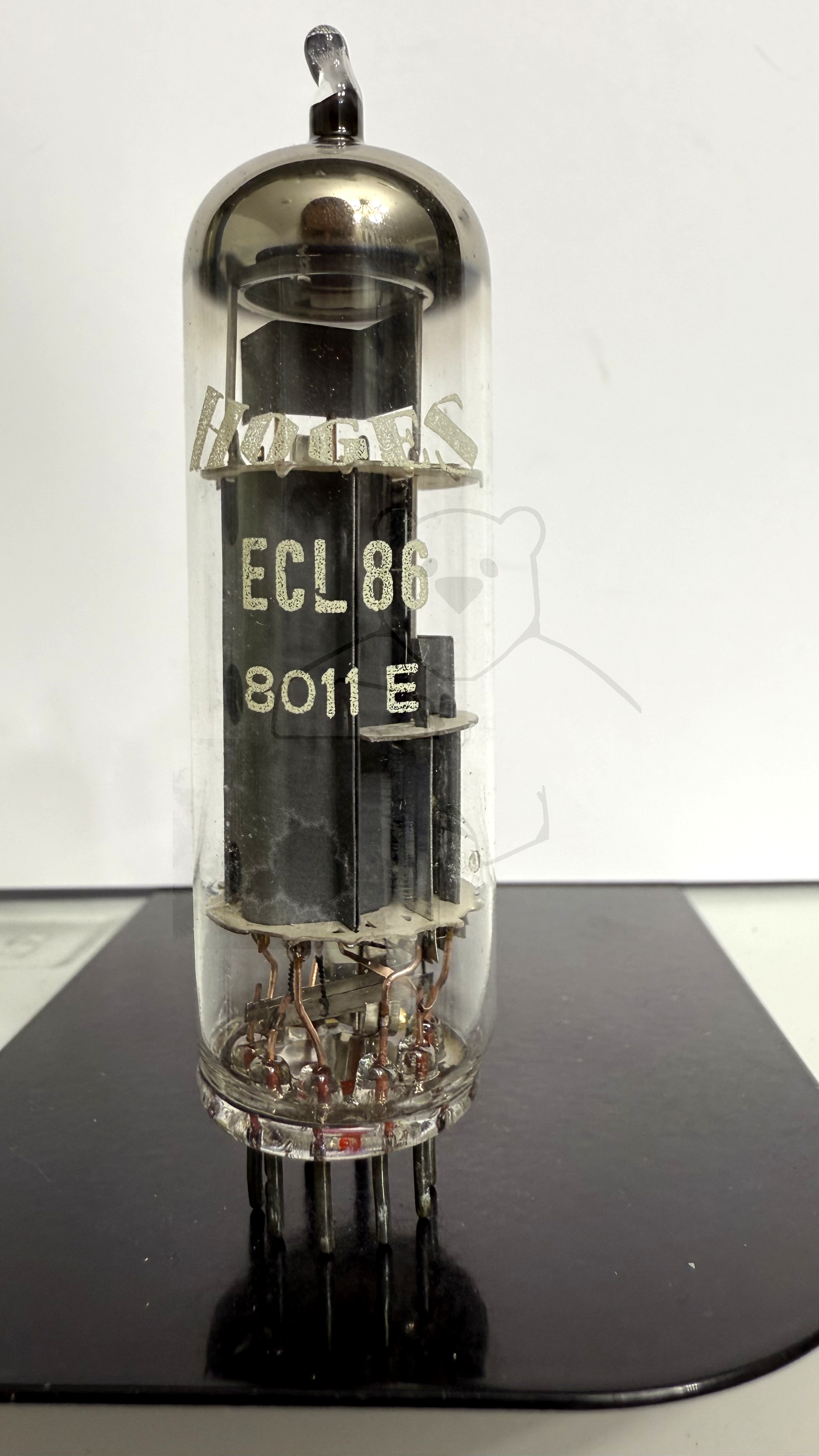

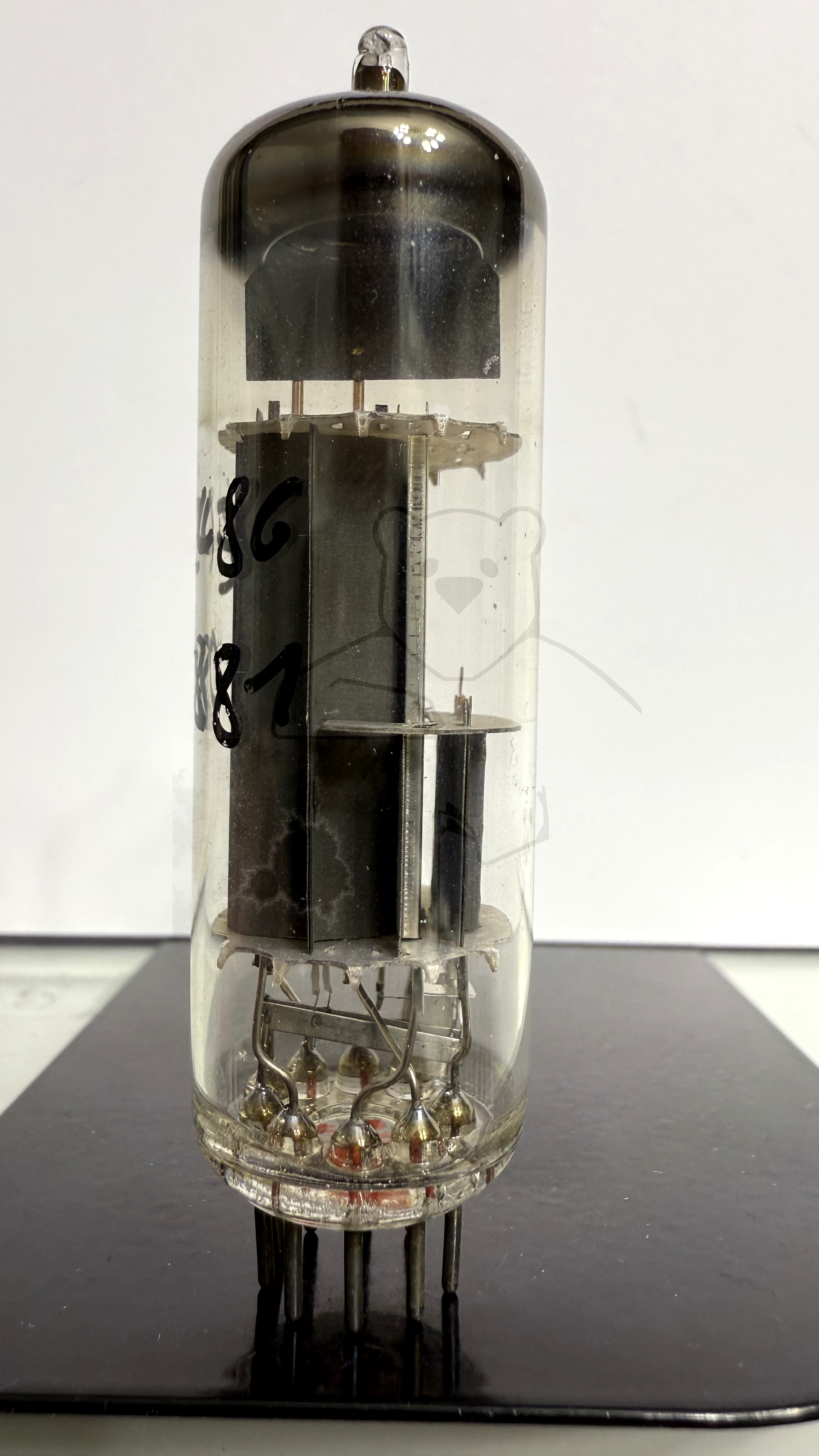

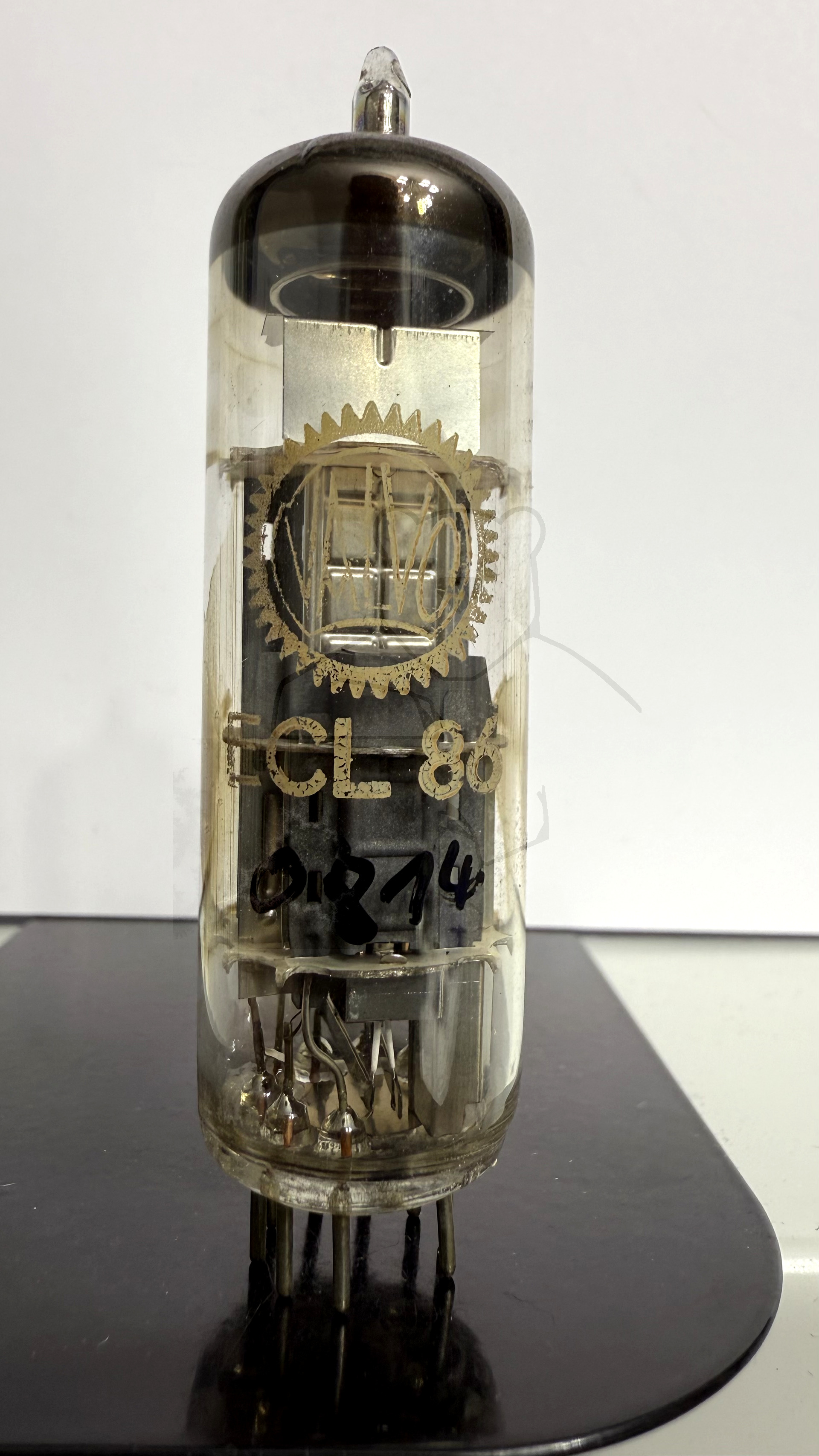

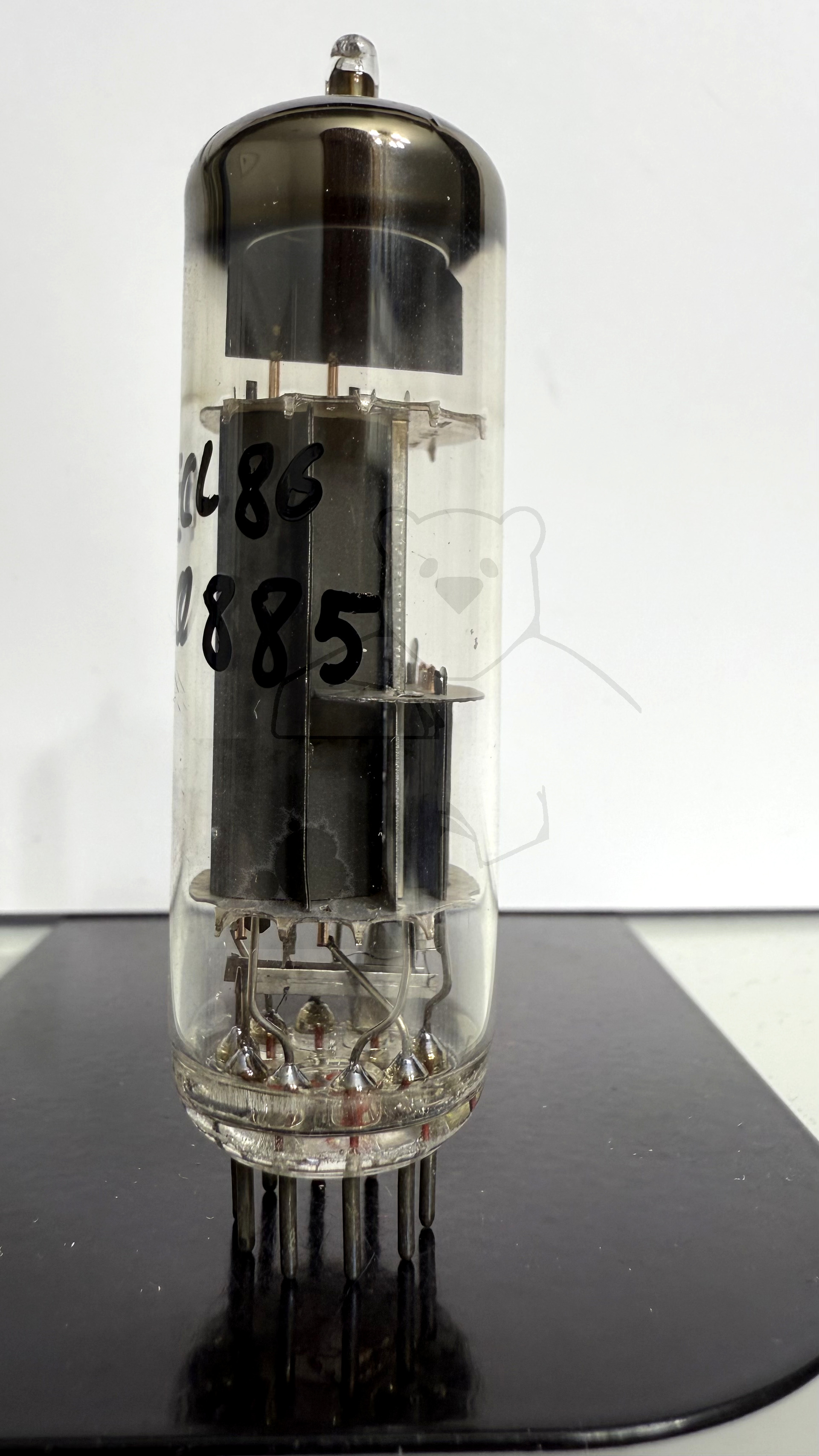

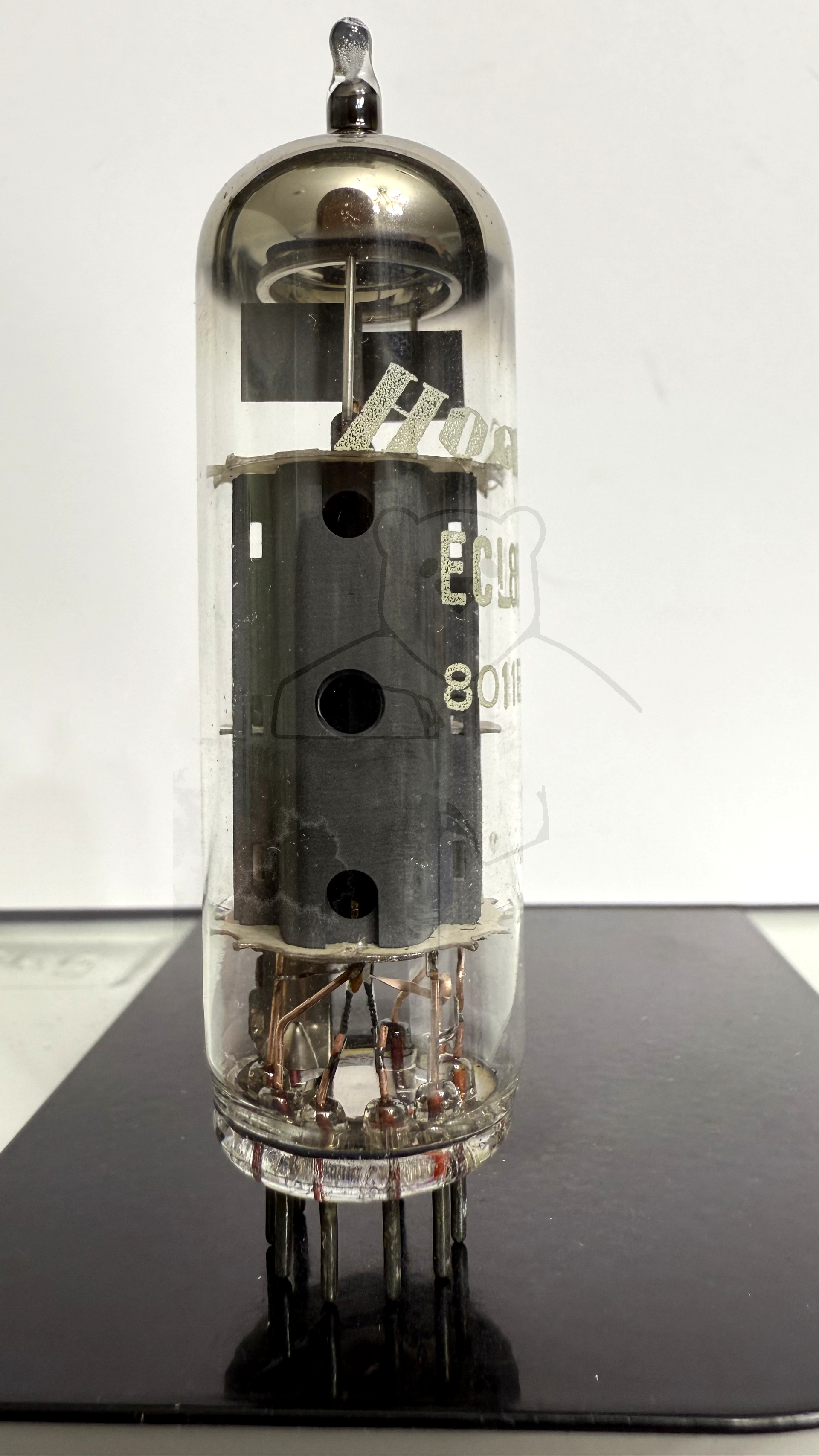

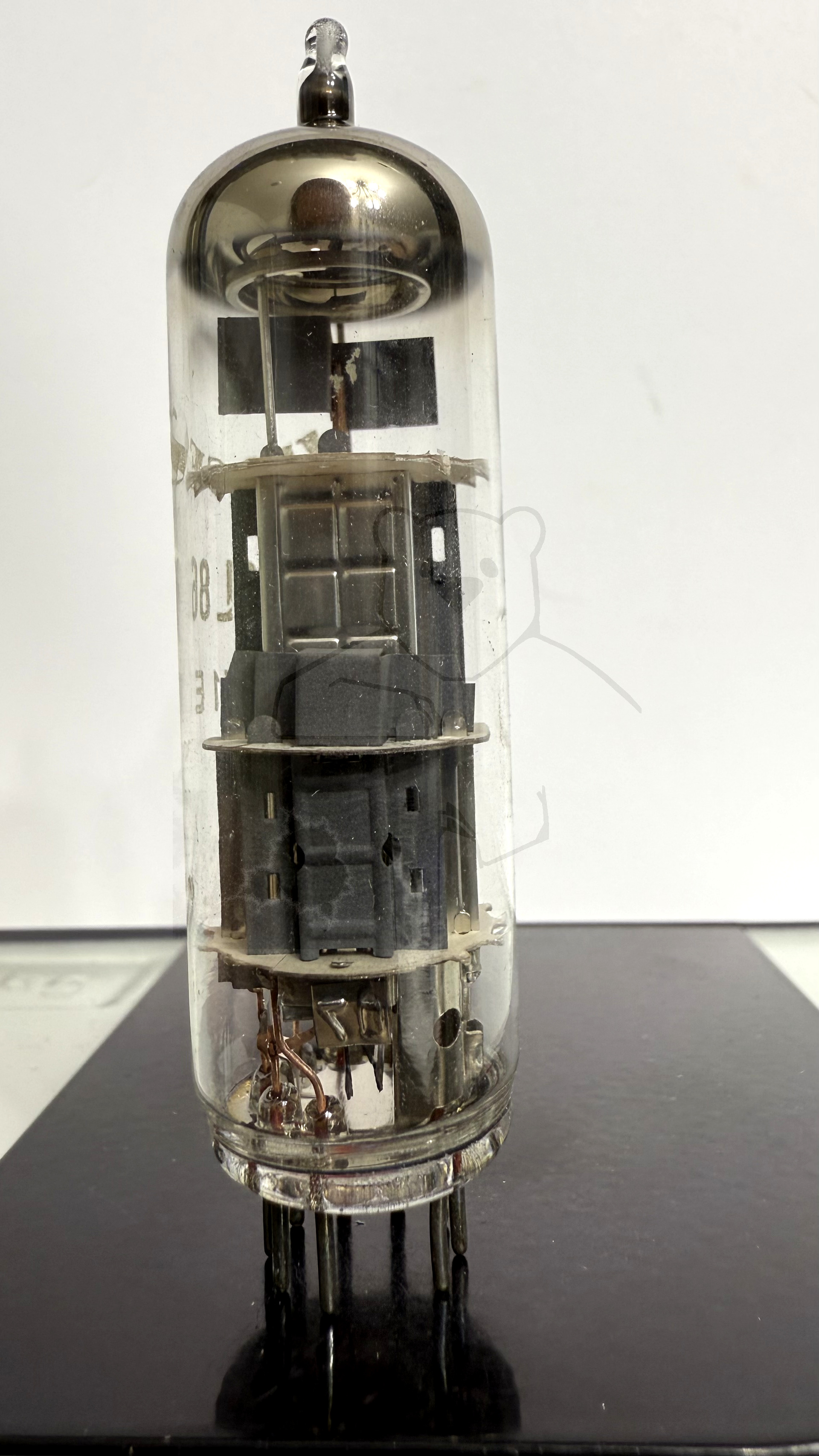

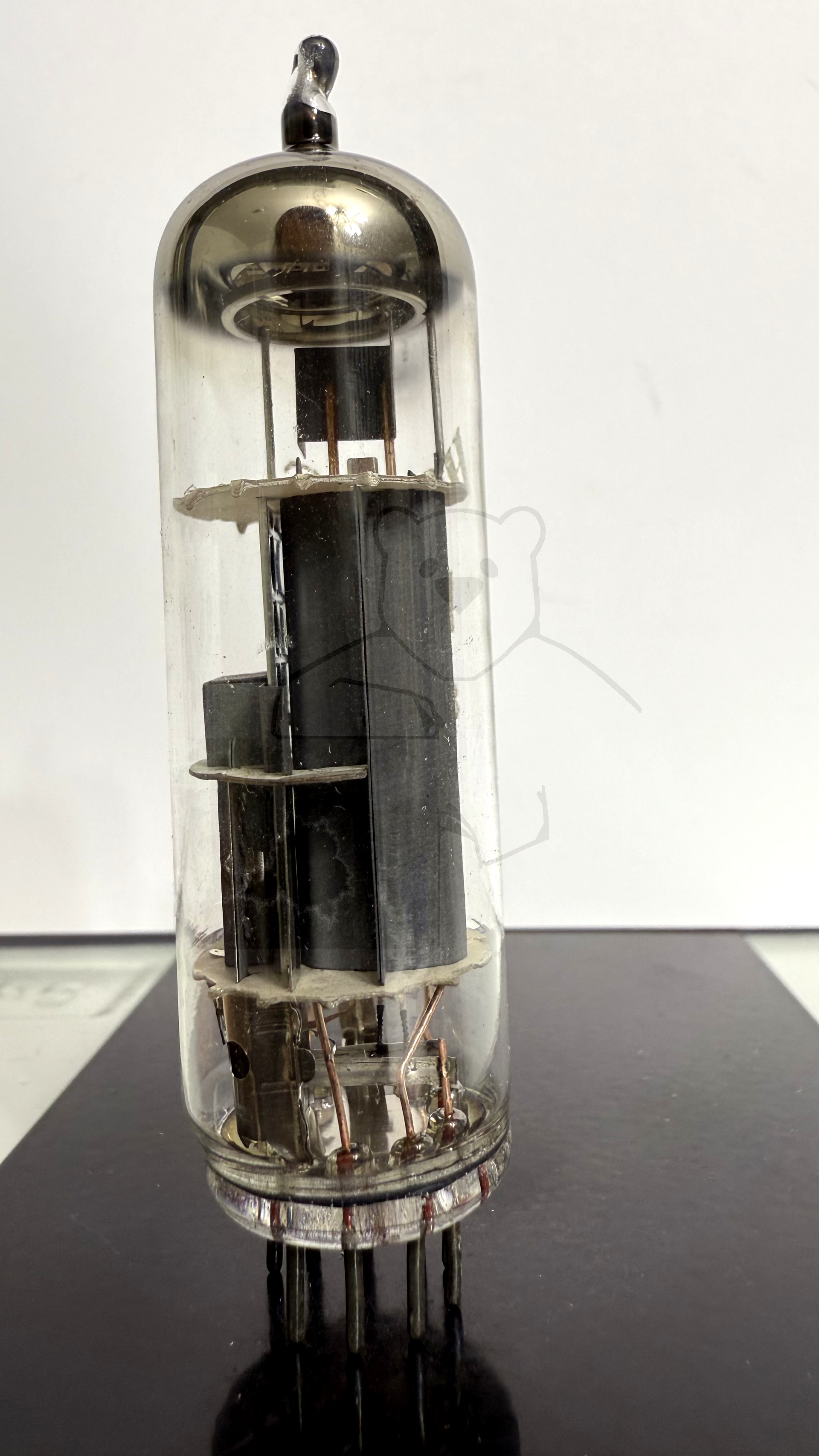

Daten und Bilder der Röhre: ECL86

🔎 Beschreibung der Röhre: ECL86

Name	ECL86
Vergleichsname	6GW8
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: ECL86

	System 1	System 2
Kathode	2	7
Gitter 1	1	8
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

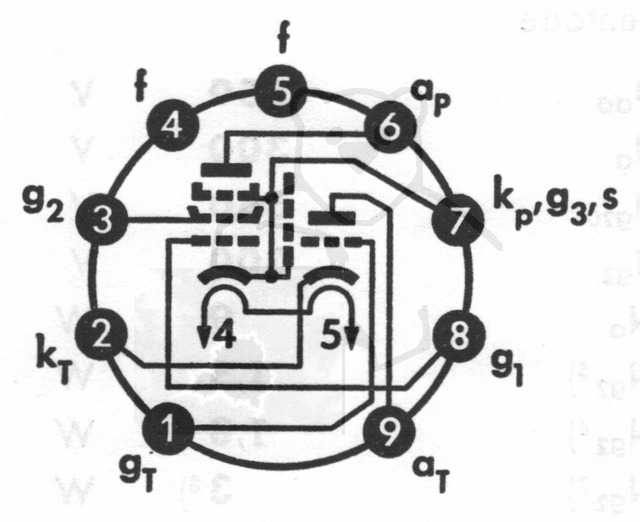

🔎 Sockelschaltung der ECL86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECL86
Anwendung ECL86 Telefunken.pdf (197 kB)
Datenblatt ECL86 6GW8 RCA [www.tubedata.info].pdf (819 kB)
Datenblatt ECL86 Mazda Belvu [www.tubedata.info].pdf (876 kB)
Datenblatt ECL86 Philips Version 1 [www.tubedata.info].pdf (567 kB)
Datenblatt ECL86 Philips Version 2 [www.tubedata.info].pdf (352 kB)
Datenblatt ECL86 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (3539 kB)
Pruefkarte ECL86 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte ECL86 - Karte 2 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte ECL86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
Pruefkarte ECL86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (254 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
