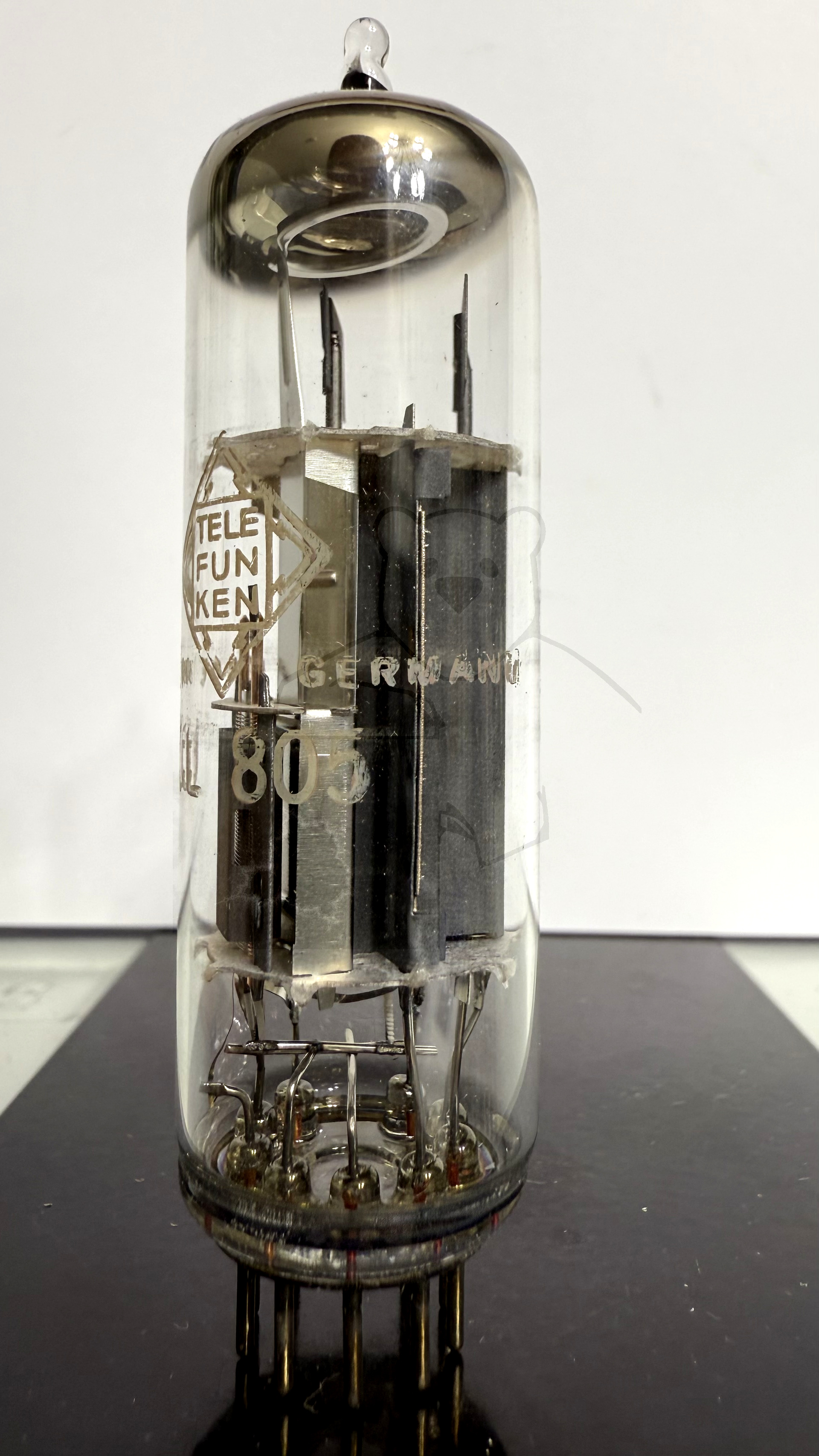

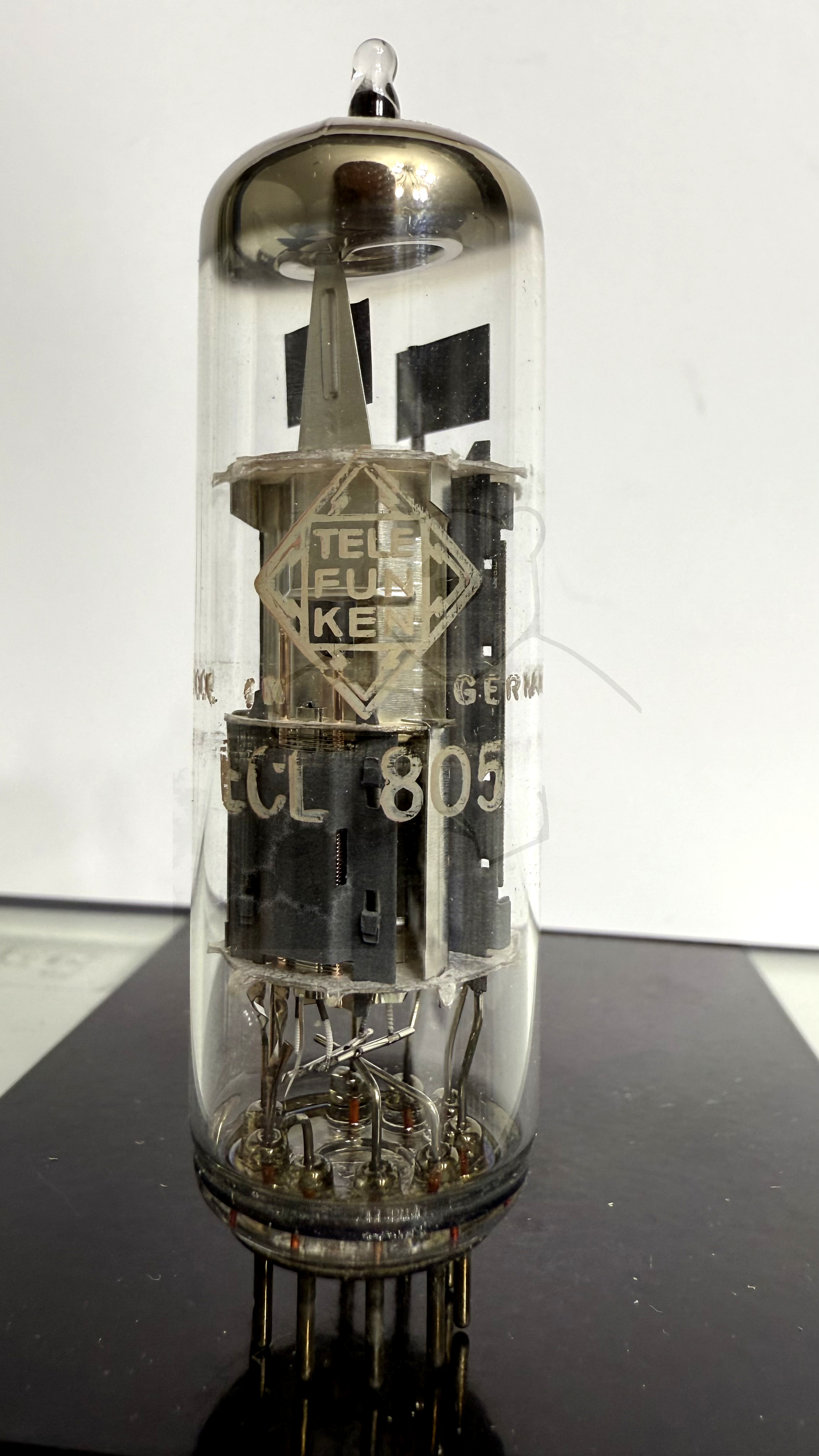

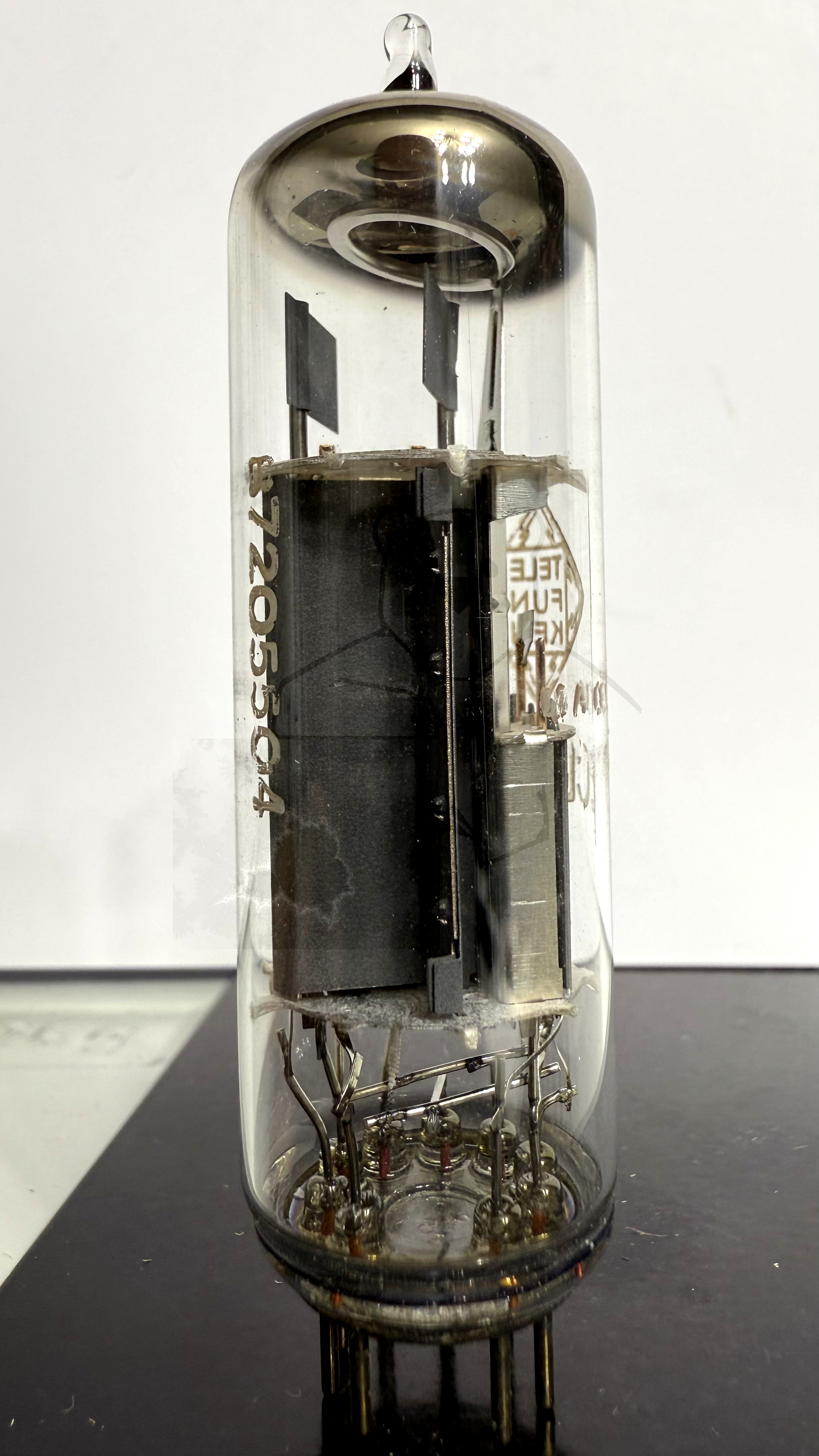

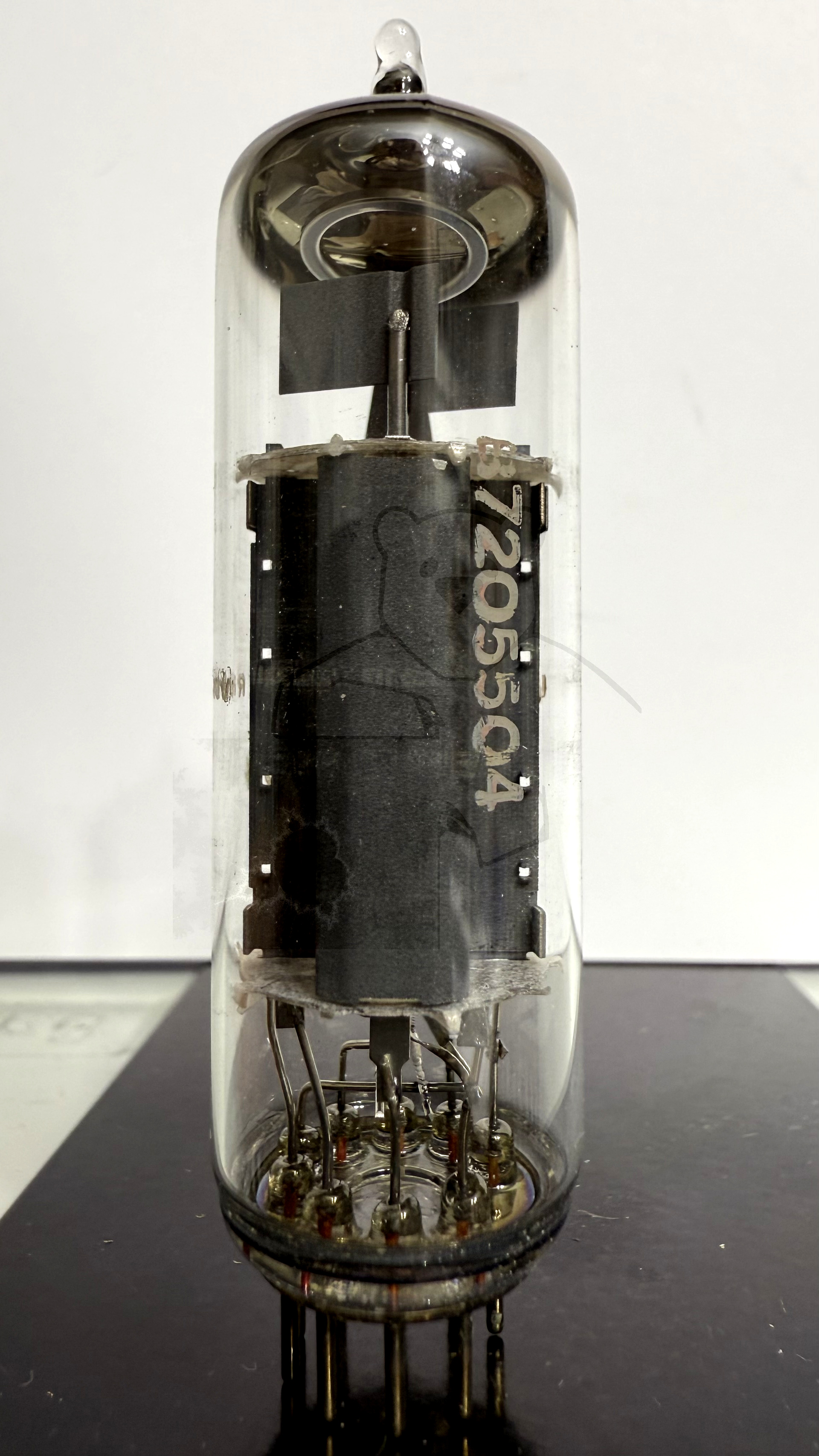

Daten und Bilder der Röhre: ECL805

🔎 Beschreibung der Röhre: ECL805

Name	ECL805
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,86
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:34:04

🔎 Beschreibung der Systeme für die Röhre: ECL805

	System 1	System 2
Kathode	3	8
Gitter 1	2	9
Gitter 2		7
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	8	8
Funktion	→ Oszillator	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

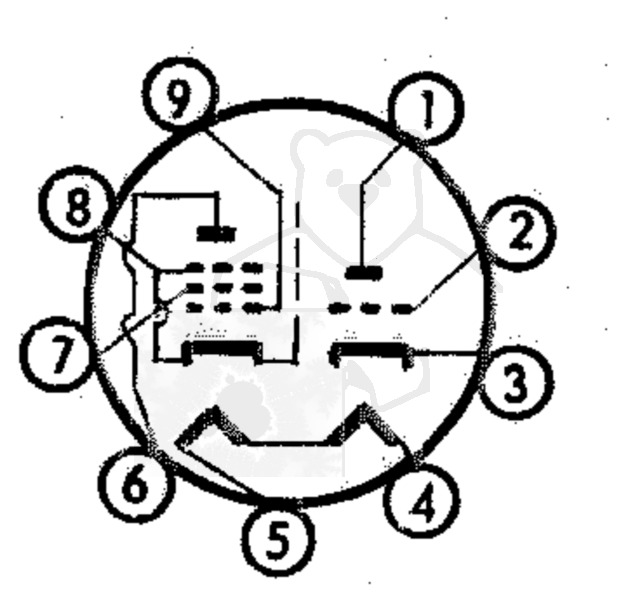

🔎 Sockelschaltung der ECL805

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: ECL805
Datenblatt ECL805 Mazda Belvu [www.tubedata.info].pdf (727 kB)
Datenblatt ECL805 Telefunken [www.tubedata.info].pdf (408 kB)
