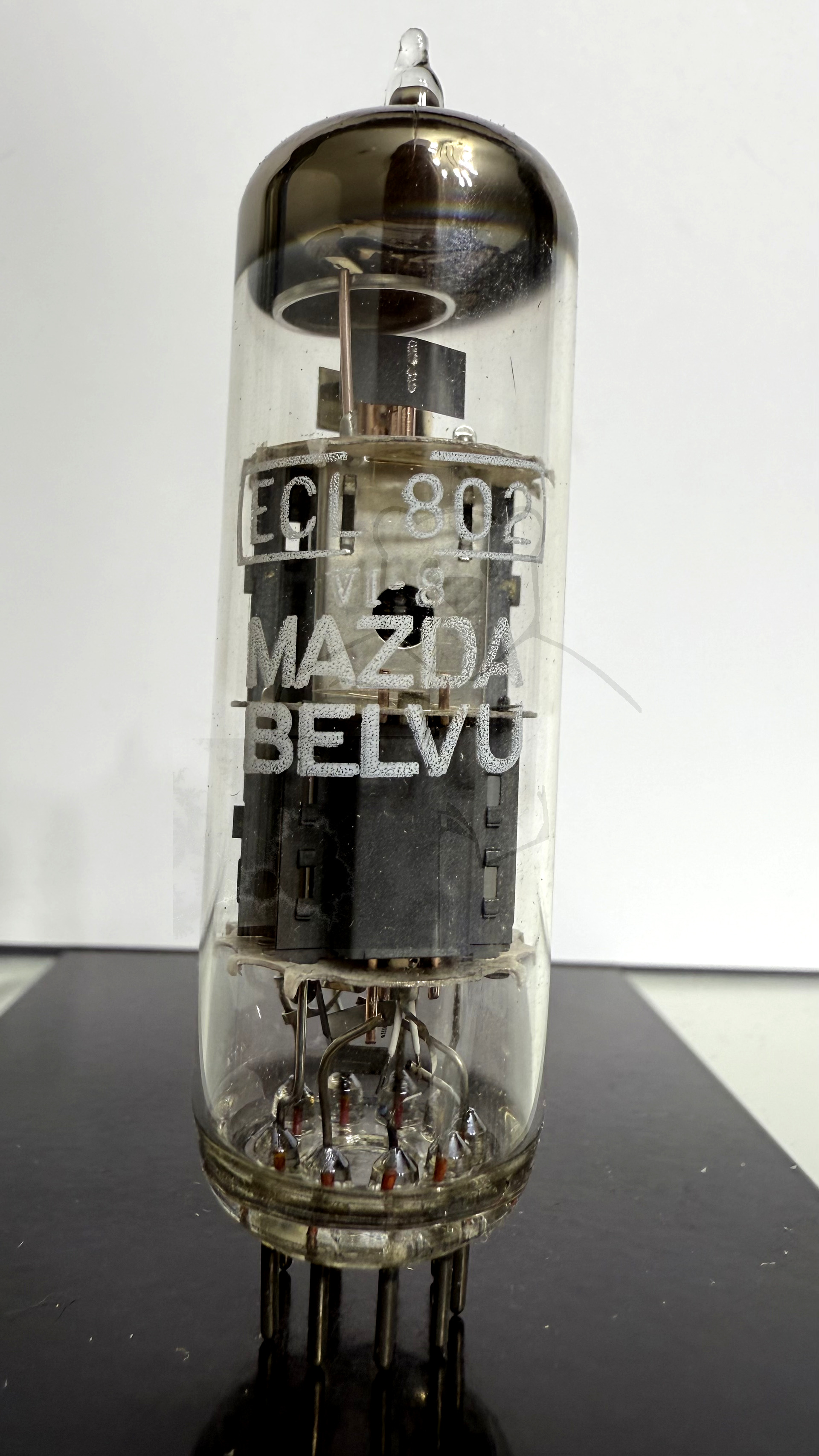

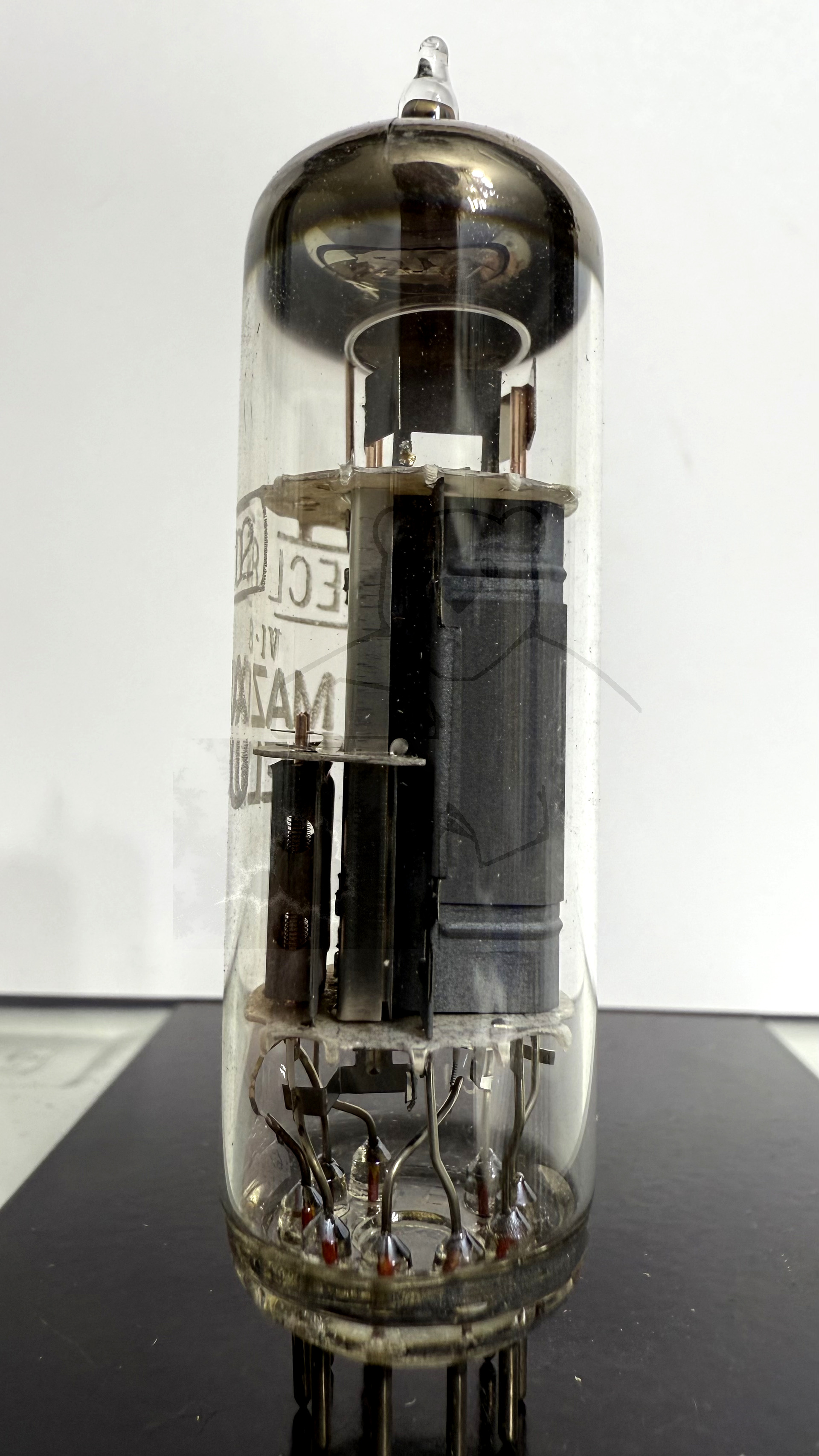

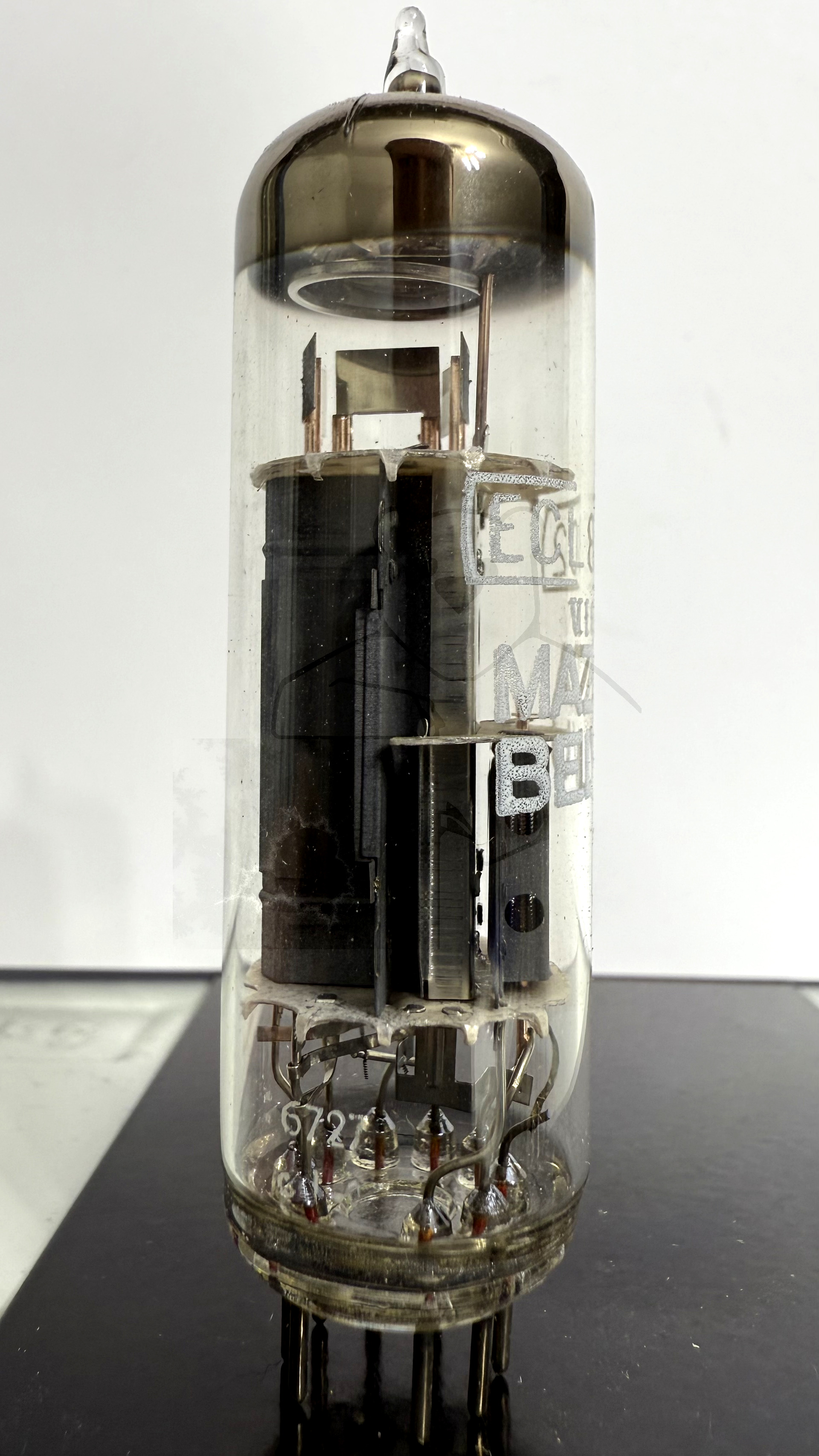

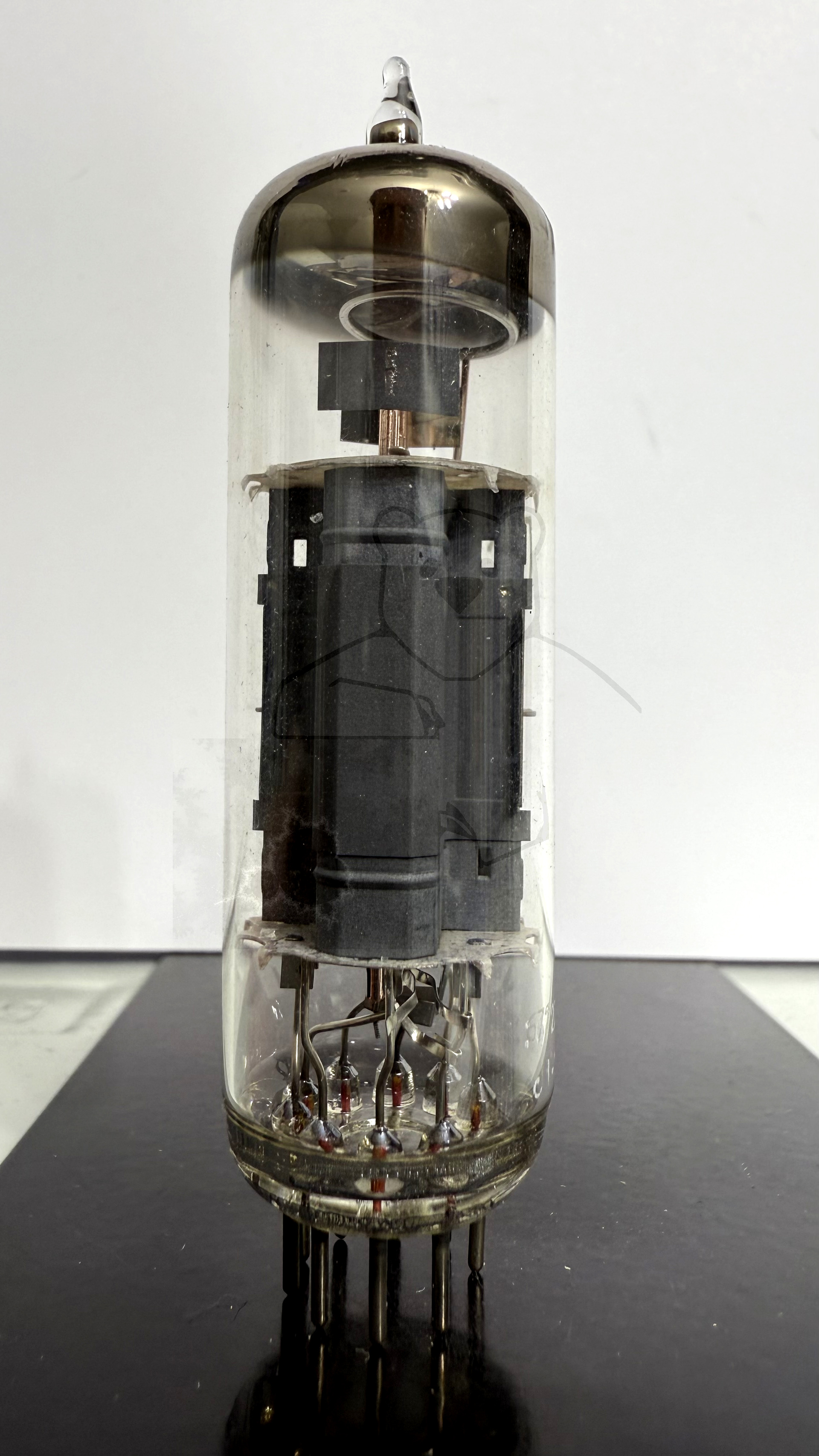

Daten und Bilder der Röhre: ECL802

🔎 Beschreibung der Röhre: ECL802

Name	ECL802
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,875
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:33:20

🔎 Beschreibung der Systeme für die Röhre: ECL802

	System 1	System 2
Kathode	3	8
Gitter 1	2	9
Gitter 2		7
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	8	8
Funktion	→ Oszillator	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

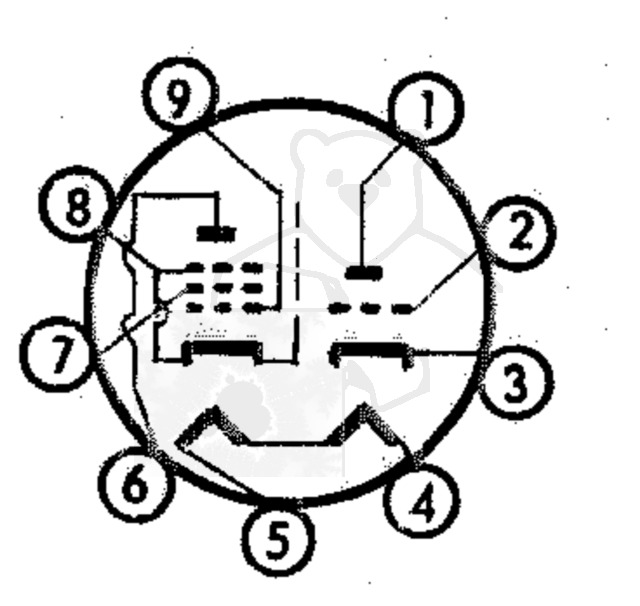

🔎 Sockelschaltung der ECL802

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: ECL802
Datenblatt ECL802 Mazda [www.tubedata.info].pdf (258 kB)
Datenblatt ECL802 Mazda Belvu [www.tubedata.info].pdf (709 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
